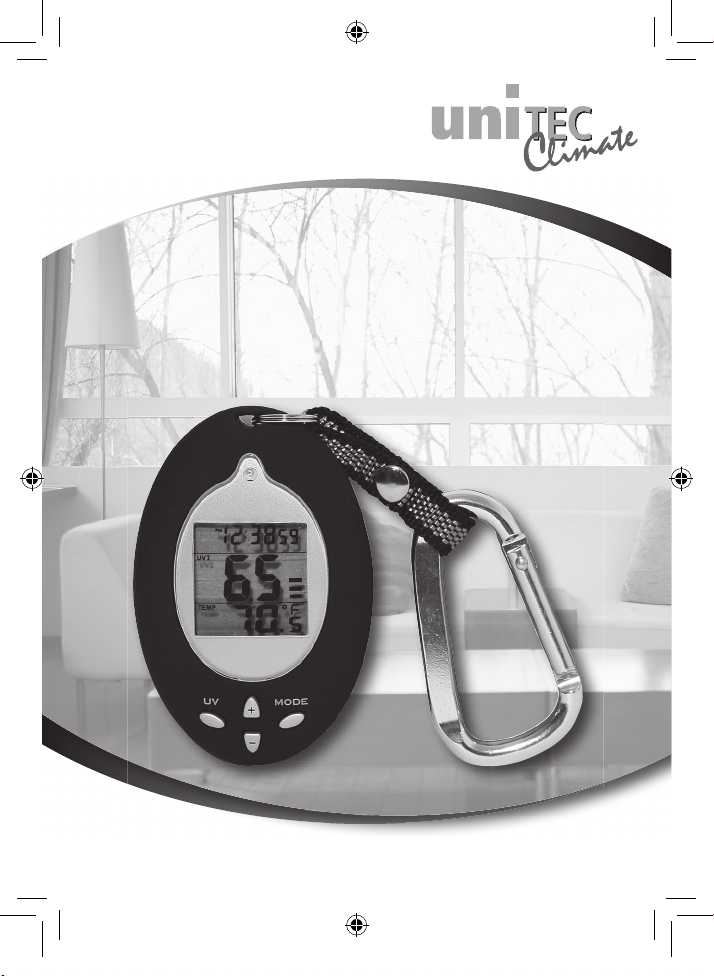

Unitec W105 User manual

Bedienungsanleitung
Owner’s Manual
Manuel de l’utilisateur
Manuale d’istruzioni
Digitales UV-Thermometer
Digital UV thermometer
Thermomètre UV digital
Termometro UV digitale
313518.00_manual.indd 1 27.11.09 13:43

Deutsch
Digitales Innen-/Aussenthermometer
W105
BESCHREIBUNG DER FUNKTIONEN:
1. LCD zeigt die Zeit, den UV-Index und die Temperatur des Standorts an, an dem sich das
Gerät befindet.
2. UV-Sensor aktualisiert die Anzeigewerte für UV und Temperatur.
3. UV-Knopf schaltet UV-Modus ein und aus.
4. MODE-Knopf drücken und drei Sekunden halten, um in den Modus für das Einstellen
der Uhr zu kommen. Wenn UV-Modus aktiviert ist, auf EET-Modus (estimated exposure
time /geschätzte Besonnungszeit) schalten.
5. „+” Knopf drücken, um angezeigte Zeit bei Uhreinstellung zu erhöhen; drücken, um
Hauttyp während UV-Modus einzustellen; drücken, um Timer während Timer-Modus zu
starten.
6. „-” Knopf drücken, um angezeigte Zeit bei Uhreinstellung zu reduzieren; drücken, um
SPF-Modus (sun protection factor / LSF) während UV-Modus einzustellen; drücken, um
Timer während Timer-Modus zu stoppen; drücken, um zwischen ’F und C’ im Normal-
Modus zu wählen.
BATTERIEWECHSEL
Das Thermometer und der UV-Monitor werden mit einer CR 2032 Lithiumbatterie
betrieben (wie installiert). Die Batterie ist mit einem Streifen unter dem Deckel des
Batteriefachs gesichert, der das Auslaufen während des Transports verhindert. Bitte vor
Gebrauch entfernen. Zeigt das LCD das Zeichen LO an, oder die Anzeige wird schwach,
bitte Batterie erneuern.
1. Nur 3 Volt CR2032 Lithiumbatterie verwenden.
2. Das Batteriefach befindet sich auf der Rückseite des Geräts. Benutzen Sie eine Münze,
um den Batteriefachdeckel in Richtung Pfeil (entgegen Uhrzeigersinn) zu drehen und
entfernen Sie den Deckel.
3. Entfernen Sie die alte Batterie aus dem Fach.
4. Legen Sie die neue Batterie in das Batteriefach ein, dabei sollte das Zeichen „+” sicht-
bar sein. Befestigen Sie den Batteriefachdeckel wieder, indem Sie in die entgegenge-
setzte Richtung zu dem Pfeil drehen (im Uhrzeigersinn).
313518.00_manual.indd 2 27.11.09 13:43

Deutsch
UV-MONITOR ANZEIGEN UND FUNKTIONEN
Uhr/Timer-Anzeige
Die obere Anzeige in dem LCD-Fenster funktioniert als Uhr im Normalmodus oder als
Timer im EET-Modus. Der Timer hat die Aufgabe, die geschätzte Besonnungszeit (EET)
basierend auf dem Hauttyp zu kalkulieren.
Zeiteinstellung
1. Um in den Modus für die Einstellung der Uhr zu gelangen, drücken Sie den Knopf
MODE im Normalmodus und halten Sie ihn drei Sekunden lang gedrückt.
2. Drücken Sie den „+” oder den „-” Knopf um zwischen 24 oder 12 Uhrenformaten zu
wählen.
3. Drücken Sie auf MODE um ein 12/24 Stundenformat zu wählen; die Minutenziffern
leuchten auf.
4. Drücken Sie den „+” oder den „-” Knopf um die Minuten umzustellen.
5. Drücken Sie MODE um die Minuten einzugeben; die Stundenziffern leuchten auf.
6. Drücken Sie den „+” oder den „-” Knopf um die Stunden umzustellen.
7. Drücken Sie MODE um die Stunden einzugeben; die Uhr ist eingestellt.
UV-Anzeige
Das mittlere Fenster des LCD-Displays zeigt den aktuellen UV-Index, wenn die UVI-Mes-
sung eingestellt ist. Das UVI-Symbol erscheint auf der linken Seite auf dem UV-Display,
wenn es aktiviert ist.
UV-Messung
Das mittlere Fenster des LCD-Displays zeigt den aktuellen UV-Index (UVI) und UV-
Diagramm, wenn der UVI-Modus aktiviert ist. Drücken Sie den UV-Knopf, um den
UVI-Modus zu aktivieren; das UVI-Symbol erscheint auf der linken Seite im Display. Das
UV-Balkendiagamm erscheint auf der rechten Seite des Displays mit 1-5 Balken ( ),
je nach aktuellen UV-Werten. Die UV-Messung und das Balkendiagramm werden nach
jeweils einer Sekunde auf den aktuellen Stand gebracht. Der UV-Modus schaltet sich nach
12 Stunden automatisch aus.
Anmerkung: Der UV-Sensor auf der Vorderseite des Geräts muss der Sonne ausgesetzt
sein, um den UV-Index messen zu können. Bei einem bewölkten Wetterbild oder während
der Wintermonate (wenn die Sonnenstrahlen schwächer sind), kann der Sensor den UV-
Index möglicherweise nicht messen. Die Uhr und das Thermometer funktionieren weiter
im Standardmodus.
UV-Balkendiagramm
Der UV-Index wurde vom National Weather Service (NSW) und der Environmental Protec-
tion Agency (EPA) entwickelt und weist Ultraviolettstrahlung auf einer 1-11+ Skala aus.
Auf der Basis dieser Werte können Lichtschutzfaktoren ermittelt werden. Je höher der
UV-Index, desto höher ist die Sonneneinstrahlung und die Notwendigkeit angemessene
Maßnahmen zu ergreifen, um die Haut vor Sonnenbrand zu schützen. Das UV-Diagramm
auf Ihrem Monitor zeigt die aktuellen UV-Werte*.
313518.00_manual.indd 3 27.11.09 13:43

Deutsch
UVI # Strahlungs-
kategorie Balken- diagramm Schutzmaßnahmen
1-2 niedrig 1 -Tragen Sie an hellen Tagen eine Sonnenbrille, auch
im Winter. Reflektionen durch Schnee können UV-
Stärke fast verdoppeln.
-Bei Neigung zu Sonnenbrand schützende Kleidung
tragen; Sonnenschutzmittel mit LSF passend für
Ihren Hauttyp.
3-5 mäßig 2 -Tragen Sie im Freien eine Sonnenbrille, schützende
Kleidung; Sonnenschutzmittel
-Bleiben Sie während der Mittagszeit im Schatten.
-Schutz vor Sonnenbrand.
6-7 hoch 3 -Aufenthalt in der Sonne zwischen 10.00 und 16.00
Uhr auf ein Minimum reduzieren.
-
Schützende Kleidung, Hut, Brille; Sonnenschutzmittel
- Starker Schutz vor Sonnenbrand bzw. Hautschäden
8-10 sehr hoch 4 -Sonne zwischen 10.00 und 16.00 Uhr vermeiden;
halten Sie sich im Schatten auf; Hut, Sonnenbrille,
Sonnencreme.
-Schutzmaßnahmen ergreifen, unbedeckte Haut
verbrennt innerhalb von Minuten. Weißer Sand,
Wasser, Schnee bzw. helle Oberflächen reflektieren
UV und erhöhen UV-Intensität.
11+ extrem
hoch 5 -Sonne zwischen 10.00 und 16.00 Uhr vermeiden. -Im Schatten aufhalten; schützende Kleidung, Hut,
Sonnenbrille, Sonnencreme.
Berechnung der geschätzten Besonnungszeit (EET)
Drücken Sie den Knopf MODE, um im oberen Fenster zwischen Uhr und EET-Modus
umzuschalten.
Anmerkung: Der EET-Modus kann nur aktiviert werden, wenn die UVI-Messung
eingeschaltet ist. Drücken Sie den UV-Knopf, um UVI ein- oder auszuschalten, wie im
folgenden Abschnitt beschrieben:
1. Falls noch nicht eingeschaltet, drücken Sie UV, um die UVI-Messung einzuschalten.
(Das UVI-Symbol erscheint auf der linken Seite des UV-Displays, wenn eingeschaltet.)
2. Drücken Sie MODE, um von Uhr- auf EET-Modus zu schalten. Die Symbole „Skin Type“
(Hauttyp) und „SPF” (LSF) leuchten auf. Der aktuelle Hauttypwert befindet sich direkt
über dem „Skin Type“ Symbol.
3. Drücken Sie den „+” Knopf, um den zutreffenden Hauttyp einzuschalten (1-4). Drücken
Sie den „-” Knopf, um die zutreffende LSF Nummer einzugeben (1-50). Hauttyp und
LSF-Tabellen finden Sie auf der nächsten Seite.
4. Drücken Sie den UV-Knopf, um die Hauttyp und LSF-Angaben zu bestätigen. Der aktu-
elle UV-Indexwert dient dazu, eine geschätzte Besonnungszeit (EET) (bis zu 12 Stunden)
zu berechnen. Das EET-Symbol leuchtet im oberen LCD-Display auf.
5. Drücken Sie den UV-Knopf noch einmal, um den EET-Rückwärtszähler zu aktivieren.
6. Wenn die EET-Rückwärtszählung beendet ist, ertönt ein Alarm, der eine Minute lang
anhält. Drücken Sie einen beliebigen Knopf, um den Alarm auszuschalten.
7. Ist der UVI-Modus während der EET-Rückwärtszählung ausgeschaltet, erscheint die Uhr
wieder im oberen LCD-Display und das EET-Symbol wird gelöscht. Um eine weitere
EET-Rückwärtszählung zu starten, wiederholen Sie die oben genannten Schritte.
*In Übereinstimmung mit dem Global Solar UV Index (Mai 2004) erstellt von EPA und NWS
313518.00_manual.indd 4 27.11.09 13:43

Deutsch
Hauttypen-Skala
Basierend auf einer Klassifizierung der U.S. Environmental Protection Agency (EPA),
werden Hauttypen auf einer Skala von 1 bis 4 gewertet.
Haut-
typ Hautkategorie Hautfarbe in bedecktem Bereich Erfahrungswerte/ Bräunung
#1 Keine Bräunung;
immer Sonnenbrand
Hell oder milchig,
alabasterweiß
Entwickelt Rötung,
schmerzhafte Schwellun-
gen, Haut schält sich
#2 Zeitweise Bräunung;
meistens Sonnenbrand
Geringfügig braun,
manchmal Sommerspros-
sen
Meistens Sonnenbrand, rosa
Färbung oder Rötung, kann
sich langsam entwickeln
#3 Meistens Bräunung,
manchmal Sonnen-
brand
Leichte Bräunung, braun
oder oliv, ausgeprägte
Pigmentierung
Selten Sonnenbrand, mittle-
rer bis schneller Bräunungs-
prozess
#4 Immer Bräunung;
selten Sonnenbrand
Braun, dunkel oder schwarz Selten Sonnenbrand, sehr
schnelle Bräunung
Lichtschutzfaktor (LSF)
Der LFS gibt an, wie viel länger man sich mit einem Sonnenschutzmittel der Sonne
aussetzen kann ohne einen Sonnenbrand zu bekommen, als dies mit der Eigenschutzzeit
möglich wäre. Er dient Herstellern von Sonnenschutzmitteln zur Beurteilung von Son-
nencremes, Lippenstiften, Make-up, etc. So wird z.B. angezeigt, dass man sich bei der
Benutzung einer Sonnencreme mit einem LFS von 4, ohne Sonnenbrandgefahr vier Mal
länger der Sonne aussetzen kann, als ohne Sonnenschutzmittel. Die LFS-Werte für den
Monitor bewegen sich zwischen 1 und 50, mit einem Vorgabewert von 15.
Temperaturanzeige
Die untere Anzeige auf dem LCD-Display zeigt die aktuellen Temperaturen in einem
Bereich von -20˚ C und 70˚ C (-4˚ F und 158˚ F) an. Das Gerät aktualisiert die Temperatur-
anzeige alle 12 Sekunden. Drücken Sie den „-” Knopf im Normalmodus, um zwischen den
Temperaturanzeigen „Fahrenheit und Celsius“ zu wählen.
Vorsichtsmaßnahmen und Pflege
1. Tauchen Sie das Gerät nicht in Wasser ein. Wird Flüssigkeit darüber geschüttet, sofort
mit einem weichen Tuch trocknen.
2. Reinigen Sie das Gerät nicht mit Scheuermitteln oder Wirkstoffen, die das Plastikgehäu-
se verkratzen bzw. elektronische Teile angreifen.
3. Öffnen Sie das Gerät nicht gewaltsam und schützen Sie es vor Schockeinwirkungen,
Staub und hoher Luftfeuchtigkeit, da dies zu Fehlfunktionen, verkürzter Lebensdauer,
beschädigten Batterien oder Verformungen führen kann.
4. Nehmen Sie Reparaturen nicht selbst vor, da dies zu Beschädigungen und Garantiever-
lust führen kann. Das Gerät enthält keine Einzelteile, die gewartet werden müssen.
5.
Lesen Sie die Bedienungsanleitung sorgfältig durch, ehe Sie das Gerät in Betrieb nehmen.
6. Werfen Sie Batterien nicht in ein offenes Feuer, da diese explodieren oder auslaufen
können. Entfernen Sie die Batterie, wenn das Gerät über einen längeren Zeitraum nicht
benutzt wird.
313518.00_manual.indd 5 27.11.09 13:43

English
Digital Indoor-outdoor thermometer
W105
DESCRIPTION OF PARTS:
1. LCD shows the time, UV index, and temperature at the unit’s current location
2. UV Sensor Update UV and temperature readings.
3. UV button Turns UV mode on and off.
4. MODE button Press and hold 3 seconds to enter Clock Setting mode. When UV mode
is on, press to switch to EET mode (Estimated Exposure Time).
5. „+” button Press to increase displayed time during Clock Setting mode. Press to set
Skin Type during UV mode. Press to start timer during Timer mode.
6. „-“ button – Press to decrease displayed time during Clock Setting mode. Press to set
SPF during UV mode. Press to stop timer during Timer mode. Press to switch between
F and C during Normal mode.
BATTERY REPLACEMENT
The Thermometer and UV Monitor operates on one CR 2032 lithium battery, as installed.
There is a strip under the battery cover to prevent battery drain in shipping. Please remove
before use. When the LCD shows „LO”, or the readings grow dim or irregular, the battery
needs replacement.
1. Use a 3 volt CR2032 lithium battery only
2. The battery compartment is located on the back of the unit. Use a coin to turn the
battery compartment cover in the direction of arrow (counter clockwise) and remove
the cover.
3. Remove the old battery from the compartment.
4. Place the new battery in the compartment with the „+” sign showing. Reinstall the
cover by turning in the opposite direction of the arrow (clockwise).
313518.00_manual.indd 6 27.11.09 13:43

English
UV-MONITOR DISPLAYS AND FUNCTIONS
Clock/Timer Display
The top display of the LCD window operates as a clock in Normal mode or a timer in EET
mode. The timer is used to calculate the Estimated Exposure Time (EET) based on skin
type.
Clock Setting
1. During Normal mode, press and hold the „MODE” button for 3 seconds to enter Clock
Setting mode.
2. Press the „+” or „-“ button to move between 24 or 12 clock formats.
3. Press „MODE” to select 12/24 hour format. The minute digits flash.
4. Press the „+” or „-“ button to change the minutes.
5. Press „MODE” to enter the minutes. The hour digit(s) flash.
6. Press the „+” or „-“ button to change the hours.
7. Press „MODE” to enter the hours. The clock is set.
UV Display
The center display of the LCD window shows the current UV index when the UVI measure
is turned on. The „UVI” icon appears on the left side of the UV display when it is on.
UV Measurement
The center display of the LCD window shows the current UV index (UVI) and UV Bar
Graph when UVI mode is on. Press the “UV” button to activate the UVI mode; the „UVI”
icon appears on the left side of the display. The UV Bar Graph appears on the right of the
display as 1 to 5 bars ( ), depending on current UV level readings. The UV reading and
Bar Graph will update every second. UV mode will automatically switch off after 12 hours.
Please note: the UV sensor on the front of the unit must be exposed to the sun in order
to measure the UV index. Under cloudy conditions or during winter months (when the
sun’s rays are weakest), the sensor may mot be able to read the UV index. The clock and
thermometer will still function normally.
UV Bar Graph
Developed by the National Weather Service (NWS) and Environmental Protection Ageny
(EPA), the UV index ranks ultraviolet radiation levels on a 1-11 + scale, which can help
determine appropriate sun-protective actions. The higher the UV Index, the stronger the
sun’s impact on exposure times and the greater the need to protect skin from the sun’s
rays. The UV bar graph on your monitor displays the current UV level.*
313518.00_manual.indd 7 27.11.09 13:43

English
Estimated Exposure Time (EET) Calculation
Press the „MODE” button to toggle the top display between the clock and EET modes.
NOTE: the EET mode cannot be activated unless the UVI measure is turned an. Press the
UC button to turn the UVI on or off, as explained in the following section:
1. If it is not already on, press „UV” to turn on the UVI measurement.
(The “UVI” icon appears on the left side of the UV display when it is on).
2. Press „MODE” to switch from Clock to EET mode. The „Skin Type” and „SPF” icons
flash. The current SPF numbers are located directly above the „SPF” icon.
3. Press the „+” button to move to the appropriate skin type (1-4). Press the „-“ button
to move to the appropriate SPF number (1-50). Skin Type and SPF definition charts are
found on the next page.
4. Press the „UV” button to confirm the skin Type and SPF settings. The current UV index
reading is used to calculate an Estimate Exposure Time (up to 12 hours).
The EET flashes in the top LCD screen.
5. Press the „UV” button again to start the EET count down timer.
6. When the EET count down is complete, an alarm will sound for 1 minute. Press any
key to turn off the alarm.
7.
If the „UVI” mode is turned off during EET count down, the clock will reappear in the
top LCD and the EET will clear. To start another EET countdown, repeat the steps above.
UVI # Exposure
Category Bar Display Sun Protection Actions
1-2 low 1 - Wear sunglasses on bright days, even in winter.
Reflections off snow can nearly double UV strength.
- If you burn easily, cover up and use sunscreen with
an SPF that will best protect your skin type.
3-5 moderate 2 - Take precautions against sun exposure, such as wea-
ring sunglasses, covering up and using appropriate
sunscreen when outside.
- Stay in shade around midday, when the sun is
strongest.
- Protection against sunburn is required.
6-7 high 3
- Keep time in sin between 10 AM and 4 PM to a
minimum.
- Cover up, wear a hot and sunglasses, use appropriate
sunscreen.
- Take extra sun protection precautions, as unprotected
skin will burn quickly an be damaged.
8-10 very high 4 - Try to avoid sun exposure between 10 AM to 4 PM;
otherwise, seek shade, cover up, wear a hat and
sunglasses, and use appropriate sunscreen.
- Take all precautions, as unprotected skin can burn
and be damaged within minutes. White sand, water,
snow and other bright surfaces reflect UV will increa-
se UV exposure.
11+ extreme 5 - Avoid the sun between 10 AM and 4 PM.
- Seek shade, cover up, wear a hot and sunglasses,
and use appropriate sunscreen.
*According to the Global Solar UV Index (May 2004) by EPA and NWS.
313518.00_manual.indd 8 27.11.09 13:43

English
Skin Type Setting
Skin Type values range from 1 to 4, based on classifications developed by the U.S. Envi-
ronmental Protection Agency (EPA).
Skin
Type Skin Categories Skin Color in Unexposed Areas Tanning History
#1 Never tans,
always burns
Pale or milky,
white alabaster
Develops red sunburns,
painful swelling, skin peels
#2 Sometimes tans,
usually burns
Very little browns,
sometimes freckles
Usually burns, pink or red
coloring appears,
can gradually develop
#3 Usually tans,
sometimes burns
Light tan, brown or olive,
distinctly pigmented
Rarely burns, moderately
rapid tanning response
#4 Always tans,
rarely burns
Brown, dark or black Rarely burns, very rapid
tanning response
Sun Protection Factor (SPF)
SPF refers to the amount of sun exposure time allowed before a person’s particular skin
type begins to burn. An SPF value is assigned by the manufacturers of sun protection
cosmetics for items such as sunscreens, lipsticks, makeup, etc. For example, using a
sunscreen with an SPG of 4 indicates a person can be exposed to the sun 4 times longer
without burning than without using any sunscreen. SPF values for this UV monitor range
from 1 to 50, the default being 15.
Temperature Display
The bottom display of the LCD window shows the current temperature within a range of
-4°F and 158°F or -20°C and 70°C. The unit will update the temperature reading every
12 seconds. Press the “-“ button during Normal model to switch between Fahrenheit and
Celsius temperature scales.
Care and Precautions
1. Do not immerse the unit in water. If you spill liquid on it, dry immediately with a soft,
lintfree cloth.
2. Do not clean the unit with abrasive or corrosive materials. This may scratch plastic parts
and corrode electronic circuits.
3. Do not subject unit to excessive force, shock, dust, temperature or humidity. This may
result in malfunction, shorter electronic life span, damaged battery or distorted parts.
4. Do not tamper with the unit’s internal components. Doing so will invalidate the warran-
ty on this product and may cause damage. The unit contains no user serviceable parts.
5. Always read the instruction manual before operating this product.
6. Do not dispose of batteries in fire. Batteries may explode or leak. Remove the battery if
the unit will not be used for a long period of time.
313518.00_manual.indd 9 27.11.09 13:43

Français
Thermomètre digital pour l‘intérieur
et l‘extérieur W105
DESCRIPTION DES PIÈCES:
1. Écran LCD: Affiche l‘heure, l‘indice UV et la température de l‘endroit actuel où se trouve
l‘unité.
2. Capteur UV : Met à jour les valeurs de l‘indice UV et de température.
3. Bouton UV : Permet d‘activer et de désactiver le mode UV.
4. Bouton MODE : Appuyez pendant 3 secondes pour accéder au mode de réglage de
l‘heure. Lorsque le mode UV est activé, appuyez pour basculer en mode EET - Estima-
ted Exposure Time (durée d‘exposition estimée).
5. Bouton „ + ” Appuyez pour augmenter les valeurs de l‘heure affichée en mode ré-
glage de l‘heure. Appuyez pour paramétrer le type de peau en mode UV. Appuyez pour
lancer le chrono en mode chronomètre.
6. Bouton „ - ” Appuyez pour diminuer les valeurs de l‘heure affichée en mode réglage
de l‘heure. Appuyez pour paramétrer l‘indice de protection solaire en mode UV.
Appuyez pour arrêter le chrono en mode chronomètre. Appuyez pour commuter entre
°F et °C en mode normal.
REMPLACEMENT DE PILE
Le thermomètre et le détecteur UV fonctionnent avec une pile au lithium CR 2032
(fournie). Une bande est placée sous la trappe à pile afin que celle-ce ne se décharge pas
pendant le transport. Pensez à la retirer avant la première utilisation. Si l‘écran LCD affiche
„LO“ (faible), les valeurs deviennent peu visibles ou si leur affichage est irrégulier, la pile
doit être remplacée.
1. Utilisez uniquement une pile au lithium 3 volts CR2032.
2. Le logement à piles est situé au dos de l‘unité. Utilisez une pièce pour ouvrir la trappe à
pile en tournant dans le sens de la flèche (sens horaire) et retirez la trappe.
3. Retirez la pile usagée.
4. Insérez une pile neuve dans le logement en respectant la polarité : signe „ + ” visible.
Remettez la trappe en place en tournant dans le sens inverse de la flèche (sens anti-
horaire).
313518.00_manual.indd 10 27.11.09 13:43

Français
DÉTECTEUR UV - AFFICHAGE ET FONCTIONS
Affichage heure/chrono
La fenêtre supérieure de l‘écran LCD fonctionne comme une horloge en mode normal ou
comme un chronomètre en mode EET. Le chronomètre est utilisé pour calculer la durée
d‘exposition estimée (EET) en fonction du type de peau.
Réglage de l‘horloge
1. En mode normal, maintenez le bouton MODE appuyé pendant 3 secondes pour accé-
der au mode réglage de l‘horloge.
2. Appuyez sur le bouton „ + ” ou „ - ” pour commuter entre le format 12 ou 24 heures.
3. Appuyez sur MODE pour valider le format 12/24 heures. Ensuite les chiffres des minu-
tes clignotent.
4. Appuyez sur le bouton „ + ” ou „ - ” pour modifier les minutes.
5.
Appuyez sur MODE pour valider les minutes. Puis le(s) chiffre(s) des heures clignote(nt).
6. Appuyez sur le bouton „ + ” ou „ - ” pour modifier les heures.
7. Appuyez sur MODE pour valider les heures. L‘horloge est réglée.
Affichage UV
La fenêtre centrale de l‘écran LCD affiche l‘indice ultraviolet actuel si la mesure UVI (indice
UV) est activée. L‘icône „UVI“ apparaît sur le côté gauche de l‘écran UV si celui-ci est activé.
Mesure UV
La fenêtre centrale de l‘écran LCD affiche l‘indice ultraviolet actuel (UVI) et le graphique
à barres UV si le mode UVI est activé. Appuyez sur le bouton „UV“ pour activer le mode
UVI ; l‘icône „UVI“ apparaît sur le côté gauche de l‘écran. Le graphique à barres UV appa-
raît sur le côté droit de l‘écran avec 1 à 5 barres ( ) en fonction de la valeur du niveau
UV actuel. La valeur de l‘indice UV et le graphique à barres sont mis à jour toutes les
secondes. Le mode UV est automatiquement désactivé au bout de 12 heures.
Attention : le détecteur UV se situe sur la face avant de l‘unité et doit être exposé au
soleil pour mesurer l‘indice UV. Lorsque le temps est nuageux ou en hiver (lorsque les ra-
yons du soleil sont moins forts), il est possible que le détecteur ne soit pas en mesure de
relever l‘indice UV. L‘horloge et le thermomètre continuent de fonctionner normalement.
Graphique à barres UV
Conçu par le National Weather Service - NWS (service météo nationale) et l‘Environmental
Protection Agency - EPA (agence de protection de l‘environnement), l‘indice UV répertorie
les niveaux de rayonnement ultraviolet sur une échelle de 1 à 11 et + qui permet de
déterminer les mesures de protection solaire appropriée. Plus l‘indice UV est élevé, plus
l‘impact du rayonnement solaire en fonction de la durée d‘exposition est important et
plus la protection de la peau contre le rayonnement solaire est essentielle. Le graphique à
barres UV de votre détecteur affiche le niveau de l‘indice UV actuel*.
313518.00_manual.indd 11 27.11.09 13:43

Français
Indice
UV Risque d‘exposition
Affichage
des barres
Mesure de protection solaire
1-2 Faible 1 -Portez des lunettes de soleil les journées lumineuses,
même en hiver. La réflexion sur la neige peut doubler
l‘indice UV.
-
Si vous prenez facilement des coups de soleil, portez des
vêtements couvrants et appliquez un écran solaire avec
un indice de protection adapté à votre type de peau.
3-5 Modéré 2 -Prenez des précautions contre l‘exposition solaire,
notamment en portant des lunettes de soleil, des
vêtements couvrant et en appliquant un écran solaire
approprié lorsque vous sortez dehors.
-Restez à l‘ombre aux alentours de midi, lorsque le
soleil est au zénith.
-L‘application d‘une protection contre les coups de
soleil est conseillée.
6-7 Élevé 3
-Restez le moins possible au soleil entre 10h00 et 16h00.
-Portez des vêtements couvrants, un chapeau/casquette
et des lunettes de soleil, appliquez un écran solaire
approprié.
-Prenez des mesures de protection solaire spéciales car
toute peau non protégée brûlera rapidement et sera
endommagée.
8-10 Très élevé 4 -Essayez d‘éviter toute exposition entre 10h00 et
16h00, sinon recherchez l‘ombre, portez des vête-
ments couvrants, un chapeau/casquette, des lunettes
de soleil et appliquez un écran solaire adapté.
-Prenez toutes les précautions car une peau non pro-
tégée peut brûler et être endommagée en quelques
minutes seulement. Le sable blanc, l‘eau, la neige et
autres surfaces brillantes reflètent les UV et accroît
l‘exposition aux UV.
11+ Extrême 5 -Évitez le soleil entre 10h00 et 16h00.
-Recherchez l‘ombre, portez des vêtements couv-
rants, un chapeau/casquette, des lunettes de soleil et
appliquez un écran solaire adapté.
Calcul de la durée d‘exposition estimée (EET)
Appuyez sur le bouton MODE pour commuter entre le mode horloge et le mode EET dans
la fenêtre supérieure.
REMARQUE : le mode EET ne peut pas être activé tant que la mesure UVI n‘est pas
sur ON. Appuyez sur le bouton UV pour mettre l‘indice UV sur ON ou sur OFF comme
expliqué dans la section suivante :
1. S‘il n‘est pas déjà sur ON, appuyez sur UV pour activer la mesure de l‘indice UV.
(L‘icône „UVI“ apparaît sur la partie gauche de la fenêtre UV lorsqu‘il est activé.)
2. Appuyez sur MODE pour basculer du mode horloge au mode EET. Les icônes „Skin
Type“ (type de peau) et „SPF“ (indice de protection solaire) clignotent. La référence
actuelle du type de peau (numéro) se trouve juste au-dessus de l‘icône „Skin Type“.
Les chiffres de protection solaire actuelle sont situés juste au-dessus de l‘icône „SPF“.
*Selon l‘indice de rayonnement solaire global (mai 2004) établi par l‘EPA et le NWS.
313518.00_manual.indd 12 27.11.09 13:43

Français
3. Appuyez sur le bouton „ + ” pour sélectionner le type de peau approprié (1 à 4).
Appuyez sur le bouton „ - ” pour sélectionner le numéro d‘indice de protection solaire
(1 à 50) approprié. Vous trouverez un tableau de définitions du type de peau et de
l‘indice de protection solaire à la page suivante.
4. Appuyez sur le bouton UV pour confirmer les paramètres de type de peau et de
protection solaire. La valeur de l‘indice UV actuel est utilisée pour calculer la durée
d‘exposition estimée (12 heures maxi). L‘EET clignote en haut de l‘écran LCD.
5. Appuyez à nouveau sur le bouton UV pour lancer le chrono en compte à rebours EET.
6. Lorsque le compte à rebours EET est terminé, une alarme retentit pendant 1 minute.
Appuyez sur une touche quelconque pour faire taire l‘alarme.
7. Si le mode UVI est mis sur OFF pendant le compte à rebours EET, l‘horloge réapparaît
en haut de l‘écran LCD et l‘EET se remet à zéro. Pour lancer un autre compte à rebours
EET, recommencez les étapes ci-dessus.
Paramétrage du type de peau
Les valeurs correspondant au type de peau varient de 1 à 4 et se basent sur les classifica-
tions développées par l‘agence américaine de protection de l‘environnement (EPA).
Type
de
peau Catégories de peau
Couleur de peau
lorsque non exposée Passé de bronzage
#1 Ne bronze jamais,
prend toujours des
coups de soleil
Pâle ou laiteuse, blanc
albâtre Prend des coups de soleil rouges, enflures douloureu-
ses, la peau pèle
#2 Bronze parfois, prend
habituellement des
coups de soleil
Très légèrement halée,
parfois taches de rousseur
Prend habituellement des
coups de soleil, la peau se
colore en rose ou en rouge,
le bronzage peut se dévelop-
per graduellement
#3 Bronze habituellement,
prend parfois des
coups de soleil
Légèrement halée, marron
ou olive, distinctement
pigmentée
Prend rarement des coups
de soleil, bronzage modéré
et rapide
#4 Bronze toujours,
prend rarement des
coups de soleil
Marron, très basanée ou
noire Prend rarement des coups de soleil, bronzage très
rapide
Indice de protection solaire (SPF)
L‘indice de protection solaire se réfère à la durée d‘exposition au soleil autorisée avant que
le type de peau spécifique d‘une personne ne commence à „brûler“. Cet indice est attribué
par les fabricants de cosmétiques en protection solaire pour des articles tels que des écrans
solaires, des rouges à lèvres, du maquillage, etc. Ainsi par exemple, l‘utilisation d‘un écran
solaire indice 4 signifie qu‘une personne peut s‘exposer au soleil sans prendre de coups de
soleil 4 fois plus longtemps qu‘en l‘absence totale d‘écran solaire. Les valeurs d‘indice de
protection solaire pour ce détecteur UV varie de 1 à 50, la valeur par défaut étant 15.
Affichage de la température
La fenêtre inférieure de l‘écran LCD affiche la température actuelle dans une plage de
-20°C à +70°C (-40°F à 158°F). L‘unité met à jour la température toutes les 12 secondes.
Appuyez sur le bouton „ - ” en mode normal pour commuter entre degré Fahrenheit et
degré Celsius.
313518.00_manual.indd 13 27.11.09 13:43

Français
Soin et précautions
1. N‘immergez pas l‘unité dans l‘eau. Si vous renversez du liquide sur l‘unité, séchez-la
immédiatement à l‘aide d‘un linge doux non pelucheux.
2. Ne nettoyez pas l‘unité avec des matières abrasives ou corrosives. Cela risquerait de
griffer les pièces en plastique et corroder les circuits électroniques.
3. Ne soumettez pas l‘unité à une force excessive, un choc, de la poussière, des tempéra-
tures extrêmes ou à l‘humidité. Cela pourrait générer un dysfonctionnement, réduire la
longévité du système électronique, endommager la pile ou déformer des pièces.
4. Ne manipulez pas les composants internes de l‘unité faute de quoi la garantie serait
invalidée sur ce produit et des dommages pourraient être occasionnés. L‘unité ne
comporte aucune pièce réparable par l‘utilisateur.
5. Lisez attentivement le mode d‘emploi avant d‘utiliser ce produit.
6. Ne jetez pas les piles au feu. Les piles risquent d‘exploser ou de couler. Retirez la pile si
l‘unité n‘est pas utilisée pendant une période prolongée.
313518.00_manual.indd 14 27.11.09 13:43

Italiano
Termometro digitale interno esterno
W105
DESCRIZIONE DEI COMPONENTI
1. LCD: Mostra l’ora, l’indice UV e la temperatura della posizione attuale dell’unità.
2. Sensore UV: Aggiorna la lettura dell’indice UV e della temperatura
3. Pulsante UV: Attiva e disattiva la modalità UV
4. Pulsante MODE: Tenere premuto per 3 secondi per entrare nella modalità di imposta-
zione orologio. Quando è attivata la modalità UV, premere per passare alla modalità EET
(tempo di esposizione stimato).
5. Pulsante „+”: Premere per incrementare l’ora visualizzata nella modalità di impostazi-
one dell’orologio. Premere per impostare il tipo di pelle nella modalità UV. Premere per
avviare il timer nella modalità Timer.
6. Pulsante „-“: Premere per decrementare l’ora visualizzata nella modalità di impostazio-
ne dell’orologio. Premere per impostare SPF nella modalità UV. Premere per arrestare il
timer nella modalità Timer. Premere per commutare fra °F e °C nella modalità Normale.
SOSTITUZIONE DELLE BATTERIE
Il display del termometro e degli UV funziona con una batteria al litio CR 2032 installata.
Sotto il coperchio del vano batterie vi è una striscia per evitare che la batteria perda duran-
te la spedizione. Rimuovere la striscia prima dell’uso. Quando sullo schermo LCD appare
la scritta „LO”, o la lettura è vaga o irregolare, occorre sostituire la batteria.
Utilizzare esclusivamente batterie al litio CR2032 da 3 V.
2. Il vano batterie è situato sul retro dell’unità. Utilizzare una moneta per ruotare il
coperchio del vano batterie nella direzione della freccia (in senso antiorario) e smontare
il coperchio.
3. Estrarre la batteria esaurita dal vano.
4. Inserire la nuova batteria nel vano con il simbolo „+” visibile. Reinstallare il coperchio
ruotandolo nella direzione opposta alla freccia (in senso orario).
313518.00_manual.indd 15 27.11.09 13:43

Italiano
VISUALIZZAZIONI E FUNZIONI DEL DISPLAY UV
Visualizzazione orologio/timer
Nella parte superiore del display LCD è visualizzato l’orologio nella modalità normale o
il timer nella modalità EET. Il timer viene utilizzato per calcolare il tempo di esposizione
stimato (EET) a seconda del tipo di pelle.
Impostazione dell’orologio
1. Nella modalità normale, tenere premuto il pulsante MODE per 3 secondi per accedere
alla modalità di impostazione orologio.
2. Premere il pulsante „+” o „-“ per commutare fra i formati 24 ore e 12 ore.
3. Premere MODE per selezionare il formato 12/24 ore. L’indicazione dei minuti
lampeggia.
4. Premere il pulsante „+” o „-“ per modificare la visualizzazione dei minuti.
5. Premere MODE per immettere i minuti. La cifra/le cifre delle ore lampeggia/lampeggia-
no.
6. Premere il pulsante „+” o „-“ per modificare la visualizzazione dell’ora.
7. Premere MODE per immettere le ore. L’impostazione dell’orologio è completa.
Display UV
Al centro dello schermo LCD è visualizzato l’indice UV attuale, quando la misurazione
UVI è attivata. In questo caso, dal lato sinistro dell’indicazione degli UV viene visualizzata
l’icona UVI.
Misurazione UV
Al centro dello schermo LCD sono visualizzati l’indice UV attuale (UVI) e il grafico a barre
UV quando la misurazione UVI è attivata. Premere il pulsante UV per attivare la modalità
UVI; l’icona UVI viene visualizzata dal lato sinistro del display. Il grafico a barre UV viene
visualizzato sulla destra del display mostrando da 1 a 5 barre ( ) a seconda della lettura
attuale del livello di UV. La lettura degli UV e il grafico a barre si aggiornano ogni secondo.
La modalità UV si disattiva automaticamente dopo 12 ore.
Nota: il sensore UV dal lato anteriore dell’unità deve essere esposto al sole per misurare
l’indice UV. In condizioni di nuvolosità o nei mesi invernali (quando i raggi del sole sono
meno intensi), il sensore potrebbe non essere in grado di leggere l’indice UV. L’orologio e
il termometro continuano a funzionare normalmente.
Grafico a barre UV
Creato dal Servizio atmosferico nazionale (NWS) e dall’Agenzia di protezione ambientale
(EPA), l’indice UV classifica i livelli di radiazioni ultraviolette su una scala che va da 1 a 11+.
Ciò aiuta a determinare le azioni appropriate per la protezione solare. Tanto più l’indice UV
è elevato, tanto più intenso è l’effetto del sole sui tempi di esposizione, e tanto maggiore
è la necessità di proteggere la pelle dai raggi solari. Il grafico a barre UV visualizzato sul
display mostra il livello di UV attuale*.
313518.00_manual.indd 16 27.11.09 13:43

Italiano
UVI # Categoria di
esposizione
Visualiz-
zazione
barre
Protezione solare e azioni
1-2 Bassa 1 - Indossare occhiali da sole nei giorni più luminosi,
anche in inverno. I riflessi della neve possono quasi
raddoppiare l’intensità dei raggi UV.
- Se ci si ustiona rapidamente, coprirsi e ripararsi dal
sole con un SPF che protegga in modo ottimale il
proprio tipo di pelle.
3-5 Moderata 2 - Adottare precauzioni contro l’esposizione solare, ad
esempio utilizzando gli occhiali da sole, coprendosi e
utilizzando una protezione solare adeguata quando ci si
trova all’aperto.
- Nelle ore del mezzogiorno, quando il sole è più forte,
ripararsi all’ombra.
- È necessario utilizzare una protezione solare.
6-7 Elevata 3 -
Ridurre al minimo l’esposizione al sole fra le 10 e le 16.
- Coprirsi, indossare un berretto e occhiali da sole e
utilizzare una protezione solare adeguata.
- Adottare precauzioni in più contro l’esposizione solare,
poiché la pelle non protetta si ustiona rapidamente e
può danneggiarsi rapidamente.
8-10 Molto
elevata 4 - Cercare di evitare l’esposizione al sole fra le 10 e le 16; in caso contrario, cercare l’ombra, coprirsi, indossare
un berretto e occhiali da sole e utilizzare una protezione
solare adeguata.
- Adottare tutte le precauzioni, poiché la pelle non
protetta può ustionarsi e danneggiarsi in pochi minuti.
La sabbia bianca, l’acqua, la neve e le altre superfici
luminose riflettono i raggi UV e aumentano l’intensità
dell’esposizione.
11+ Estrema 5 - Evitare l’esposizione al sole fra le 10 e le 16.
- Cercare l’ombra, coprirsi, indossare un berretto e
occhiali da sole e utilizzare una protezione solare
adeguata.
Calcolo del tempo di esposizione stimato (EET)
Premere il pulsante MODE per commutare la visualizzazione superiore fra le modalità
orologio e EET.
Nota: la modalità EET può essere attivata soltanto se è attiva la misurazione UVI. Premere
il pulsante UV per attivare o disattivare la misurazione UVI come illustrato nella sezione
seguente.
1. Se la funzione non è ancora attivata, premere UV per attivare la misurazione UVI. (Quan-
do il display UV è attivato, dal lato sinistro compare l’icona „UVI”).
2. Premere MODE per commutare dalla modalità orologio alla modalità EET. Le icone
„Tipo di pelle” e „SPF” lampeggiano. Il numero del tipo di pelle è visualizzato sopra
l’icona „Tipo di pelle”. I numeri SPF attuali sono visualizzati sopra l’icona “SPF”.
3. Premere il pulsante „+” per passare al tipo di pelle appropriato (1-4). Premere il pulsan-
te „-“ per passare al numero SPF appropriato (1-50). Gli schemi per la definizione del
tipo di pelle e del fattore SPF si trovano nella pagina seguente.
*In base all’Indice UV solare globale (maggio 2004) di EPA e NWS
313518.00_manual.indd 17 27.11.09 13:43

Italiano
4. Premere il pulsante UV per confermare il tipo di pelle e le impostazioni SPF. La lettura
attuale dell’indice UV viene utilizzata per calcolare il tempo di esposizione stimato (fino a
12 ore). Il valore dell’EET lampeggia nella parte superiore dello schermo LCD.
5.
Premere nuovamente il pulsante UV per avviare il timer per il conto alla rovescia dell’EET.
6. Una volta terminato il conto alla rovescia dell’EET, viene emesso un segnale acustico
della durata di 1 minuto. Premere un tasto qualunque per disattivare il segnale acustico.
7. Se la modalità UVI viene disattivata durante il conteggio alla rovescia dell’EET, nella
parte superiore del display LCD viene visualizzato nuovamente l’orologio, e l’EET viene
azzerato. Per avviare un altro conto alla rovescia dell’EET ripetere i passi descritti sopra.
Impostazione del tipo di pelle
I valori del tipo di pelle vanno da 1 a 4 in base alle classificazioni sviluppate dalla U.S.
Environmental Protection Agency (EPA).
Fattore di protezione solare (SPF)
Il fattore SPF si riferisce al tempo di esposizione al sole permesso prima che il tipo di pelle
di una determinata persona inizi a ustionarsi. I produttori di cosmetici per la protezione sola-
re assegnano un valore SPF a prodotti come creme solari, creme per le labbra, fondotinta e
così via. Ad esempio, l’uso di una protezione solare con fattore SPF 4 indica che la persona
può esporsi al sole senza ustionarsi il quadruplo del tempo in cui si espone senza protezioni
solari. I valori SPF per questo display UV vanno da 1 a 50, e il valore predefinito è 15.
Visualizzazione della temperatura
Il valore visualizzato nella parte inferiore del display LCD mostra la temperatura attuale
entro un range compreso fra –4 °F e 158 °F o –20 °C e 70°C. L’unità aggiorna la lettura
della temperatura ogni 12 secondi. Premere il pulsante „-“ nella modalità Normale per
commutare fra le scale di temperatura Fahrenheit e Celsius.
Tipo
di
pelle Categorie di pelle
Colore della pelle nelle
zone non esposte Storia dell’abbronzatura
#1 Non si abbronza mai,
si ustiona sempre
Pallida o lattea, bianco
alabastro
Sviluppa arrossamenti solari,
gonfiori dolorosi, la pelle si
stacca
#2 A volte si abbronza,
normalmente si
ustiona
Dorata,
talvolta con lentiggini
Generalmente si ustiona,
con comparsa di colore rosa
o rosso, può sviluppare
un’abbronzatura graduale
#3 Generalmente si
abbronza, qualche
volta si ustiona
Leggermente abbronzata,
scura o olivastra,
evidentemente pigmentata
Si ustiona raramente, ab-
bronzatura moderatamente
rapida
#4 Si abbronza sempre,
raramente si ustiona
Marrone, scura o nera Si ustiona raramente, ab-
bronzatura molto rapida
313518.00_manual.indd 18 27.11.09 13:43

Italiano
Manutenzione e precauzioni
1. Non immergere l’unità in acqua. Se si versa del liquido su di essa, asciugarla immediata-
mente con un panno morbido e che non rilasci filacce.
2. Non pulire l’unità con sostanze abrasive o corrosive, poiché si potrebbero graffiare le
parti in plastica e corrodere i circuiti elettrici.
3. Non sottoporre l’unità a una forza eccessiva, a urti, polvere, sbalzi di temperatura o
umidità per evitare problemi di funzionamento, la riduzione della durata dei componenti
elettronici, danni alla batteria o la deformazione dei componenti.
4. Non intervenire sui componenti interni dell’unità, poiché ciò rende non valida la garanzia
su questo prodotto e potrebbe causare danni. L’unità non contiene componenti che
possano essere riparati dall’utente.
5. Leggere sempre il manuale di istruzioni prima di azionare questo prodotto.
6. Non gettare le batterie nel fuoco, poiché potrebbero esplodere o perdere. Se l’unità
rimane inutilizzata per un periodo prolungato, rimuovere le batterie.
Tipo
di
pelle Categorie di pelle
Colore della pelle nelle
zone non esposte Storia dell’abbronzatura
#1 Non si abbronza mai,
si ustiona sempre
Pallida o lattea, bianco
alabastro
Sviluppa arrossamenti solari,
gonfiori dolorosi, la pelle si
stacca
#2 A volte si abbronza,
normalmente si
ustiona
Dorata,
talvolta con lentiggini
Generalmente si ustiona,
con comparsa di colore rosa
o rosso, può sviluppare
un’abbronzatura graduale
#3 Generalmente si
abbronza, qualche
volta si ustiona
Leggermente abbronzata,
scura o olivastra,
evidentemente pigmentata
Si ustiona raramente, ab-
bronzatura moderatamente
rapida
#4 Si abbronza sempre,
raramente si ustiona
Marrone, scura o nera Si ustiona raramente, ab-
bronzatura molto rapida
313518.00_manual.indd 19 27.11.09 13:43

313518.00
Tegro AG
CH-8603 Schwerzenbach
D Digitales UV-Thermometer
• -20°C ~ 60°C
• Temperatur: C / F
• 1 x 3.0V / CR2032
• Eingabe von Hauttyp und SPF
• UV-Index 0-15
• Countdown-Funktion
 Digital UV thermometer
• -20°C ~ 60°C
• Temperature: C / F
• 1 x 3.0V / CR2032
• Skin type and SPF settings
• UV index 0-15
• Count down timer
F Thermomètre UV digital
• -20°C ~ 60°C
• Température: C / F
• 1 x 3.0V / CR2032
• Enrée de type de peau et SPF
• Index UV 0-15
• Fonction indicateur de compte à
rebours
I Termometro UV digitale
• -20°C ~ 60°C
• Temperatura: C / F
• 1 x 3.0V / CR2032
• Inserimento tipo di pelle che SPF
• Indice UV 0-15
• Funzione conto alla rovecia
313518.00_manual.indd 20 27.11.09 13:43
