Cher client, nous vous remercions de votre achat pour l'un de nos produits Uniteck. Veuillez prendre
connaissance avec attention de toutes les instructions avant d'utiliser le produit.
DESCRIPTION
Unicharge est un chargeur de batterie professionnel, idéal pour recharger parfaitement et à 100% de
manière automatique (sans surveillance) toutes les batteries au plomb :
- à électrolyte liquide
- à électrolyte gélifié (GEL)
- AGM (ou sans entretien)
UNICHARGE 1,5.12
Unicharge 1,5.12 a été conçu pour la recharge de batteries 6V (3 éléments de 2V) et 12V (6 éléments de
2V) de 8Ah à 40Ah. Grâce à ses 4 étapes de charge, il est idéal pour la recharge des batteries de moto,
de scooter, d’alarme etc.
UNICHARGE 4.12 et UNICHARGE 8.12
Grâce à leur courbe de charge évoluée en 8 étapes pour le modèle 4A et 9 étapes pour le modèle 8A,
pilotées par microprocesseur, Unicharge 4.12 et Unicharge 8.12 garantissent une qualité de charge
optimale de vos batteries et prolonge leur durée de vie.
Ils ont été conçus pour la recharge :
- UNICHARGE 4.12
- et de batteries 6/12V (6 éléments de 2V ou 3 éléments de 2V) de 2 à 80 Ah (maintien de
charge jusqu'à 120Ah)
- UNICHARGE 8.12
- de batteries 12V (6 éléments de 2V) de 10 à 160 Ah (maintien de charge jusqu'à 250Ah)
Ils sont particulièrement adaptés pour la recharge de batteries pour applications solaires, de clôture,
d'alarme, de batteries de véhicules (auto, moto, camping-car/caravanes, scooter, scooter des neiges,
tracteurs et machines agricoles) mais également de bateaux.
Leur fonction "Manual charge" permet de récupérer les batteries même très profondément déchargées (à
partir de 0V) non récupérables avec une charge automatique (cf. partie MANUAL CHARGE). La fonction
RECOND (UNICHARGE 8.12 uniquement) restaure les batteries qui auraient perdu leur capacité à stocker
l'énergie en raison de la stratification de leur électrolyte (cf. partie RECOND).

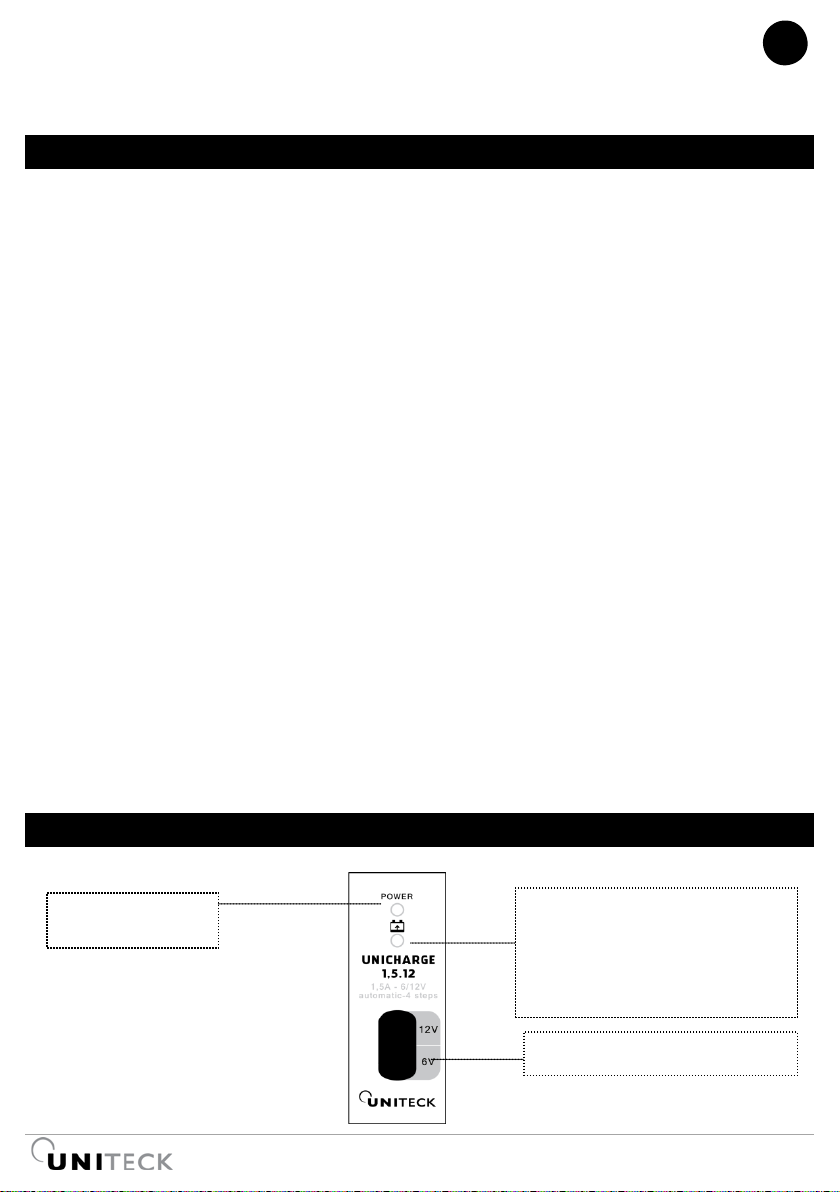

PANNEAU DE CONTROLE
UNICHARGE 1,5.12
LED verte :
chargeur allumé
LED orange : batterie en charge
LED verte : batterie chargée
LED éteinte + LED POWER allumée :
Vérifiez vos branchements
Sélecteur tension batterie 6V/12V

FR
www.uniteck.fr 3/36

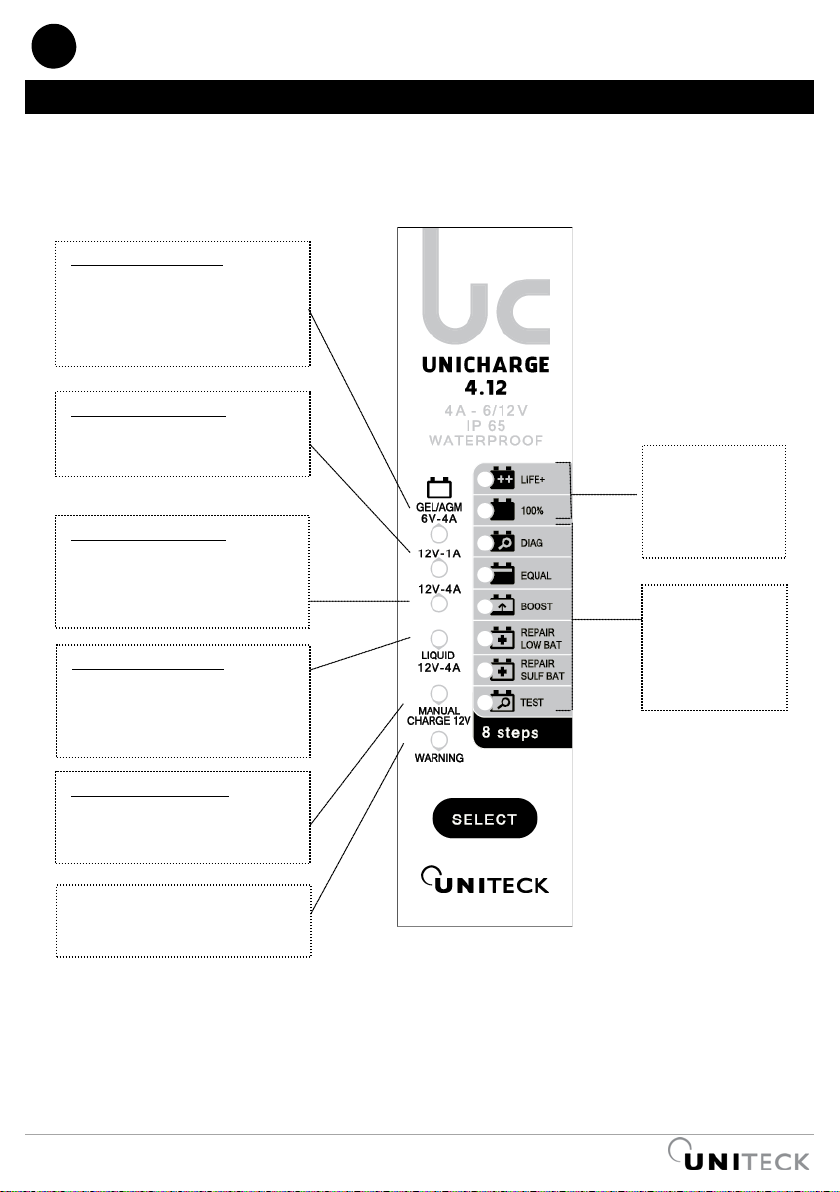

PANNEAU DE CONTROLE
UNICHARGE 4.12
LED verte :
batterie chargée
(cf. partie
ÉTAPES DE
CHARGE)
LED orange :
batterie en
charge
(cf. partie
ÉTAPES DE
CHARGE)
Erreur détectée
(voir partie « Anomalies,
causes, remèdes »)
Mode MANUAL CHARGE
Charge manuelle (cf. partie
Mode MANUAL CHARGE
avant utilisation)
Mode LIQUID 12V-4A :
Pour batteries 12V au plomb
ouvertes de 20 à 80Ah
(maintien de charge jusqu'à
120Ah)
Mode GEL/AGM 6V-4A :
Pour batteries 6V
GEL ou AGM (sans entretien),
(sans entretien), de 20 à 80Ah
(maintien de charge jusqu'à
120Ah)
Mode GEL/AGM 12V-1A
Pour batteries 12V GEL ou AGM
(sans entretien), de 2 à 20Ah
Mode GEL/AGM 12V-4A:
Pour batteries 12V GEL ou AGM
(sans entretien), de 20 à 80Ah
(maintien de charge jusqu'à
120Ah)

FR
4/36 www.uniteck.fr

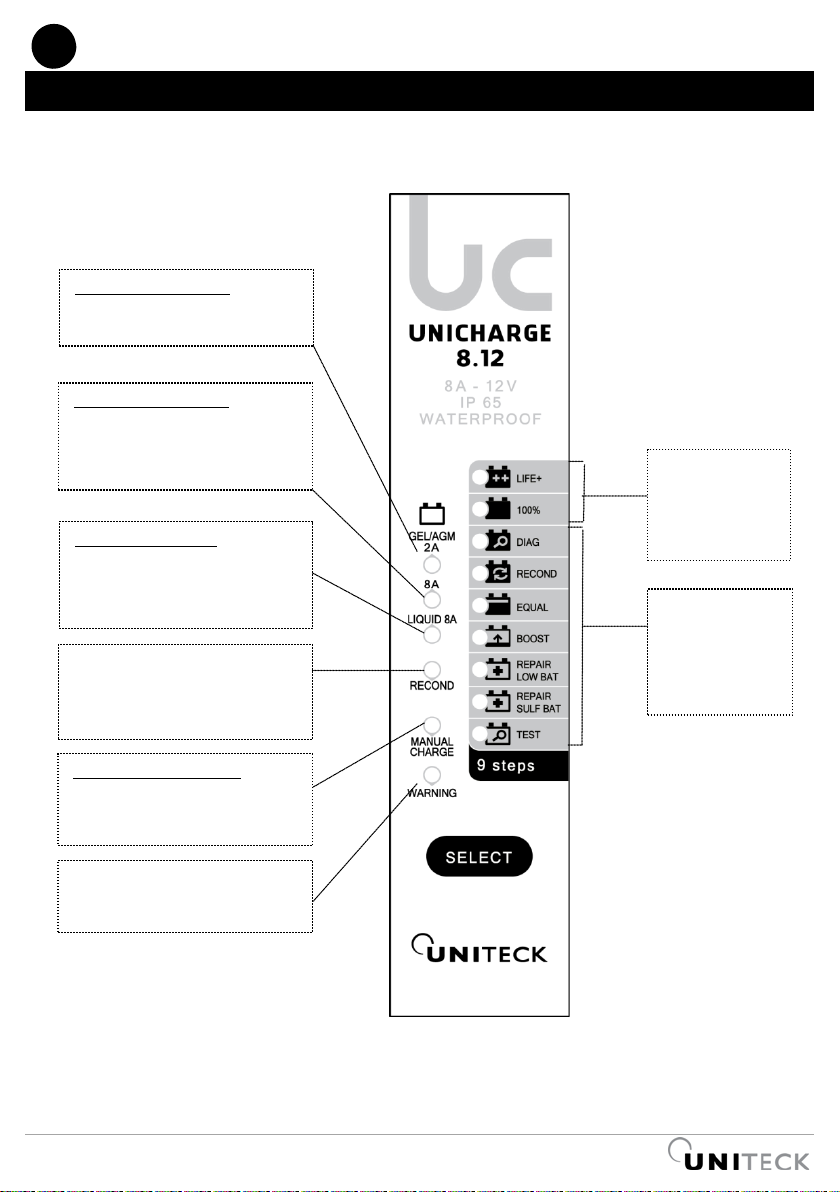

PANNEAU DE CONTROLE
UNICHARGE 8.12
LED verte :
batterie chargée
(cf. partie
ÉTAPES DE
CHARGE)
LED orange :
batterie en
charge
(cf. partie
ÉTAPES DE
CHARGE)
Erreur détectée
(voir partie « Anomalies,
causes, remèdes »)
Mode MANUAL CHARGE :
Charge manuelle (cf. partie
Mode MANUAL CHARGE
avant utilisation)
Mode LIQUID 12V-8A:
Pour batteries 12V au plomb
ouvertes de 40 à 160Ah
(maintien de charge jusqu'à
250Ah)
Mode GEL/AGM 12V-2A
Pour batteries 12V GEL ou AGM
(sans entretien), de 10 à 40Ah
Mode GEL/AGM 12V-8A
Pour batteries 12V GEL ou AGM
(sans entretien), de 40 à 160Ah
(maintien de charge jusqu'à
250Ah)
Mode RECOND :
Pour reconditionner les batteries
(cf. partie Mode RECOND
avant utilisation)

FR
www.uniteck.fr 5/36
INSTALLATION - FIXATION
Protégé contre l'humidité et la pluie (IP65), UNICHARGE peuvent être utilisés dans tous les endroits
même les plus humides tels que les hangars, abris de jardin…
Grâce à leurs 4 trous de fixation, UNICHARGE 4.12 et 8.12 peuvent être fixés au mur.
BRANCHEMENT
Avant tout raccordement, veuillez procéder à la vérification suivante :
Pour les batteries ouvertes, vérifiez le niveau de l'électrolyte. Complétez si nécessaire avant la charge
avec de l’eau distillée ou déminéralisée.
Raccordez la pince rouge sur la borne positive de votre batterie (identifiée + ou P).
Raccordez la pince noire sur la borne négative de votre batterie (identifiée - ou N).
Unicharge 1,15.12
Sélectionnez le MODE. (Cf. partie panneau de contrôle)
Branchez l'Unicharge sur la prise murale.
Unicharge 4.12 / 8.12
Branchez l'Unicharge sur la prise murale.
Sélectionnez MODE. (Cf. partie panneau de contrôle)
Modèle 4.12 et 8.12 : pour valider votre sélection, attendre 5 secondes. Le mode sélectionné va
alors s’initier.
Une fois la charge terminée, la LED « Charge » s’allume en vert. Si la LED « Charge » est éteinte,
vérifiez vos branchements.
En cas de débranchement, suivez l'ordre inverse.

FR
6/36 www.uniteck.fr

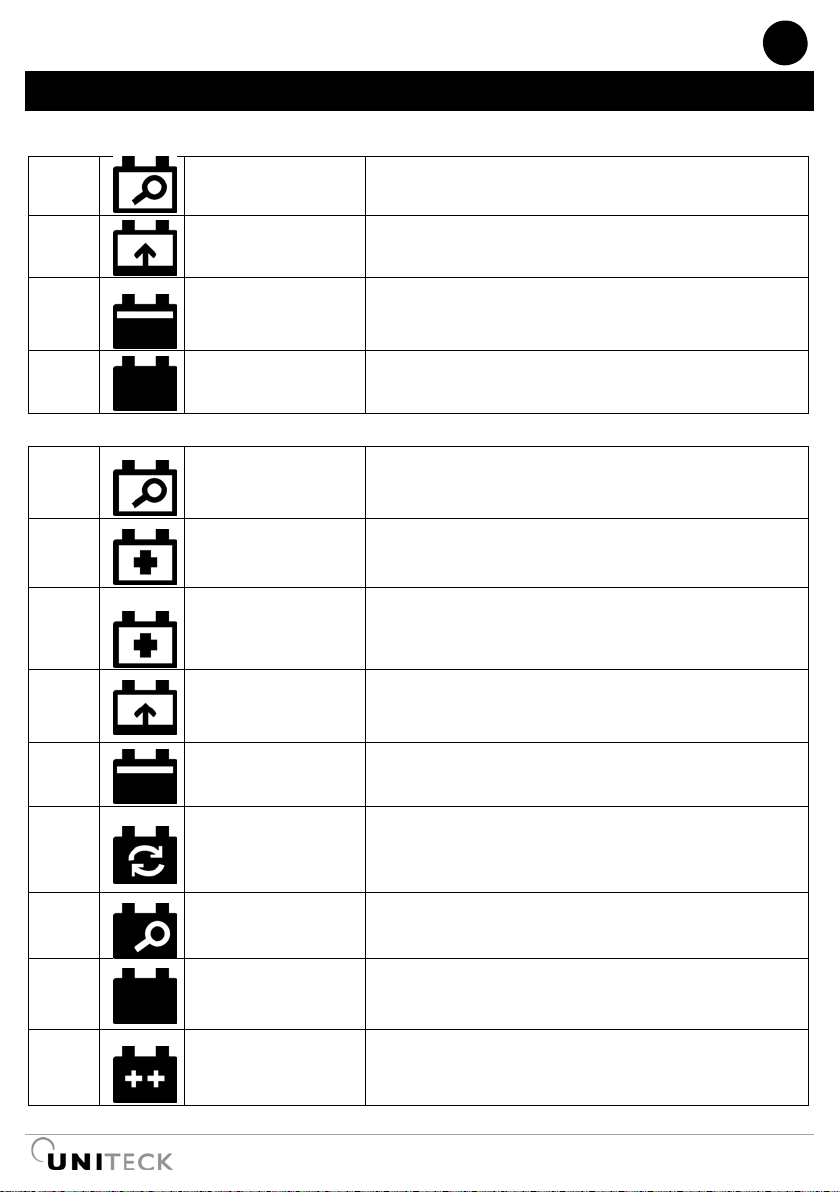

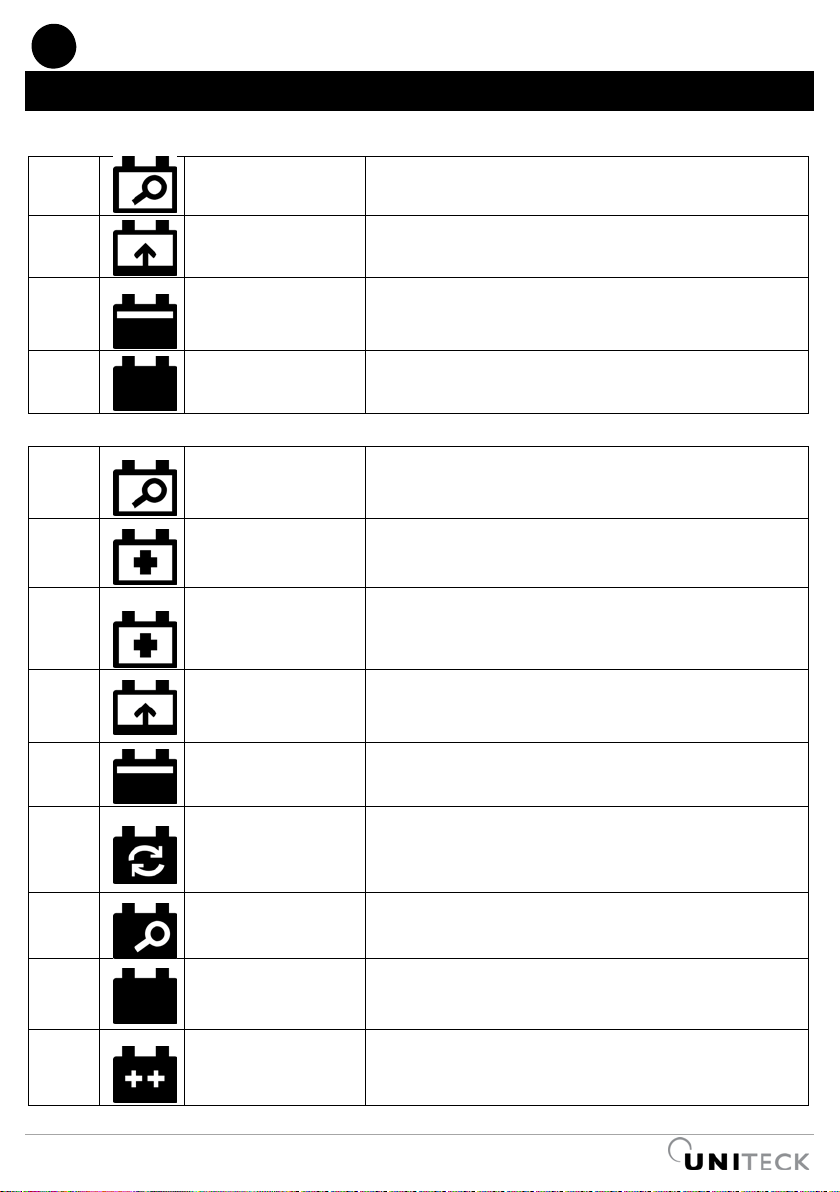

ÉTAPES DE CHARGE
UNICHARGE 1,5.12
1 TEST Analyse l’état de charge de la batterie
2 BOOST CHARGE Charge rapide à puissance maximum (batterie chargée à
75-80%)
3 EQUALISATION Égalise la charge sur tous les éléments de la batterie
(batterie chargée à 100%)
4 100% Maintient la charge à 100% (floating)
UNICHARGE 4.12 ET 8.12
1 TEST Analyse l’état de charge de la batterie
2
REPAIR SB
(max. 4 heures) Récupère les batteries sulfatées (décharge profonde prolongée)
3
REPAIR LB
(max. 9 heures) Récupère les batteries très déchargées
4
BOOST CHARGE Charge rapide à puissance maximum (batterie chargée à
75-80%)
5
EQUALISATION
(4+5 = max. 36
heures)
Égalise la charge sur tous les éléments de la batterie
(batterie chargée à 100%)
6
RECOND.
(UNICHARGE 8.12
uniquement, max.
30min)
Sélectionnez le mode Reconditionnement pour brasser la
batterie afin d’éviter tout phénomène de stratification
7
CHARGE DIAG
(1,5 secondes) Vérifie de la bonne tenue en charge de la batterie
8
100%
(4 heures) Maintient la charge à 100% (floating)
9 LIFE+/STORAGE Compense l’autodécharge naturelle de la batterie, avec une
charge d’impulsion pour plus de durée de vie batterie.

FR
www.uniteck.fr 7/36
MODE MANUAL CHARGE / CHARGE MANUELLE (UNICHARGE 4.12 ET 8.12)
Si votre batterie est fortement déchargée (tension très basse < 5V) et donc non récupérable avec la
charge automatique, sélectionnez le mode charge manuelle.
UNICHARGE va forcer la charge jusqu'à ce que la batterie atteigne une tension de 13,6V. Suite à ce
mode, votre batterie sera rechargée à 80%. Nous vous recommandons donc de finaliser la charge en
lançant une charge automatique.
ATTENTION
- Avant de lancer le mode, veillez à bien débrancher votre batterie de tout circuit électrique
notamment des véhicules.
- La protection inversion de polarité est inactive, toute erreur de connexion est irréversible pour
le chargeur (hors garantie).
- Ne pas laisser le chargeur connecter plus de 12H en mode manuel
MODE RECOND. /RECONDITIONNEMENT (UNICHARGE 8.12)
Cette fonction permet de remettre en état des batteries qui auraient perdu leur capacité à stocker
l'énergie en raison de la stratification de leur électrolyte. La stratification est un mélange non homogène
de l'électrolyte. L'eau ayant une densité plus faible, elle se concentre avec le temps vers le haut et tandis
que l'acide, ayant une densité plus importante, se concentre vers le bas.
Grâce au mode RECONDITIONNEMENT, UNICHARGE délivre une courbe de charge spécifique qui brasse
l'électrolyte afin que la batterie récupère sa capacité à stocker l'énergie, augmentant ainsi sa durée de
vie.
ATTENTION
- Avant de lancer le mode, veillez à bien débrancher votre batterie de tout circuit électrique
notamment des véhicules.
PROTECTIONS INTÉGRÉES
Pour une utilisation en toute sécurité, Unicharge dispose de plusieurs protections intégrées qui préservent
le chargeur et la batterie :
-Protection inversion de polarité,
-Protection contre les courts-circuits,
- Protection thermique (sauf Unicharge 1,5.12)
- Protection contre les étincelles.
!
!

FR
8/36 www.uniteck.fr
ANOMALIES, CAUSES, REMEDES
UNICHARGE 1,5.12
Message d'erreur Causes Solution
La LED Power est allumée mais la
charge ne démarre pas (LED Charge
éteinte)
Inversion de polarité batterie Vérifiez les branchements.
Erreur de sélection batterie
Vérifiez que la tension
sélectionnée correspond bien
avec la tension de votre
batterie.

FR
www.uniteck.fr 9/36
ANOMALIES, CAUSES, REMEDES (SUITE)
UNICHARGE 4.12 et UNICHARGE 8.12
Message d'erreur Causes Solution
Le voyant WARNING s’allume et le
chargeur émet un signal sonore
Inversion de polarité
batterie
Vérifiez les branchements.
Problème de connexion
batterie (câbles, cosses...)
Erreur de sélection tension
batterie (Unicharge 4.12
uniquement)
Vérifiez que la tension
sélectionnée correspond bien
avec la tension de votre batterie.
Tension batterie trop faible
Vérifiez que la tension
sélectionnée correspond bien
avec la tension de votre batterie.
Si la tension de la batterie est
inférieure à 3,5V pour une
batterie 6V et 5V pour une
batterie 12V, la charge ne peut
pas démarrer. Choisissez le
mode Manual Charge pour forcer
la charge. (cf. partie MANUAL
CHARGE)
Le voyant WARNING s’allume et le
chargeur émet un signal sonore
Surtension batterie (> 15V
pour une batterie 12V, >
7,5V pour une batterie 6V)
Vérifiez l’état de santé de votre
batterie. Remplacez-la si
nécessaire.
La charge s’est arrêtée à l’étape
REPAIR SB (2) ou EQUALISATION (5)
et le voyant WARNING s’allume
La batterie est trop
sulfatée
Vérifiez l’état de santé de votre
batterie. Remplacez-la si
nécessaire.
La batterie ne tient pas la
charge
Vérifiez l’état de santé de votre
batterie. Utilisez le mode
RECOND (cf. partie RECOND,
Unicharge 8.12 uniquement).
La charge s’est arrêtée à l’étape
CHARGE DIAG et le voyant WARNING
s’allume
La batterie ne tient pas la
charge
Vérifiez l’état de santé de votre
batterie. Remplacez-la si
nécessaire.

FR
10/36 www.uniteck.fr
AVERTISSEMENTS ET CONSEILS
•Unicharge est conçu pour être utilisé exclusivement avec des batteries au plomb à électrolyte
liquide, gélifié (Gel), ou scellées de type AGM.
•A n'utiliser en aucun cas pour charger des piles ou des batteries non-rechargeables.
•Utiliser l'Unicharge dans une pièce bien ventilée, à l'abri de la pluie, de l'humidité, de la poussière
et de la condensation. (unicharge 1,5.12 uniquement).
•Ne pas couvrir le chargeur pendant l’utilisation
•Suivre les instructions de sécurité du fabricant de la batterie. En cas de doute, consulter votre
revendeur ou installateur.
•Les batteries sont susceptibles de produire du gaz inflammable. Éviter toutes flammes ou
étincelles.
•Lors du maniement de la batterie (hors gel), il y a un risque d'écoulement d'acide, protégez-vous.
•Ne jamais mettre en court-circuit le + et le - de la batterie ou des câbles : risque d'explosion ou
de feu.
•Si le câble d'alimentation est endommagé, il doit être remplacé par le fabricant, son service après
vente ou une personne de qualification similaire afin d'éviter un danger.
•Tous les travaux doivent être réalisés conformément aux règlements du pays en vigueur en
matière d'électricité.
•Cet appareil n'est pas prévu pour être utilisé par des personnes (y compris les enfants) dont les
capacités physiques, sensorielles ou mentales sont réduites ou des personnes dénuées
d'expérience ou de connaissance sauf si elles ont pu bénéficier, par l'intermédiaire d'une
personne responsable de leur sécurité, d'une surveillance ou d'instructions préalables concernant
l'utilisation de l'appareil.
•Il convient de surveiller les enfants pour s'assurer qu'ils ne jouent pas avec l'appareil.
PICTOGRAMMES
Appareil conforme aux
directives européennes
Choisir un local abrité et suffisamment
aéré ou spécialement aménagé.
Attention ! Lire le manuel
d’instruction avant utilisation
IP65
Totalement protégé contre les
poussières et contre les forts jets d'eau
de toutes directions.
Produit faisant l'objet d'une
collecte sélective- Ne pas jeter
dans une poubelle domestique.
Appareil à double isolation : ne pas
relier à la terre
