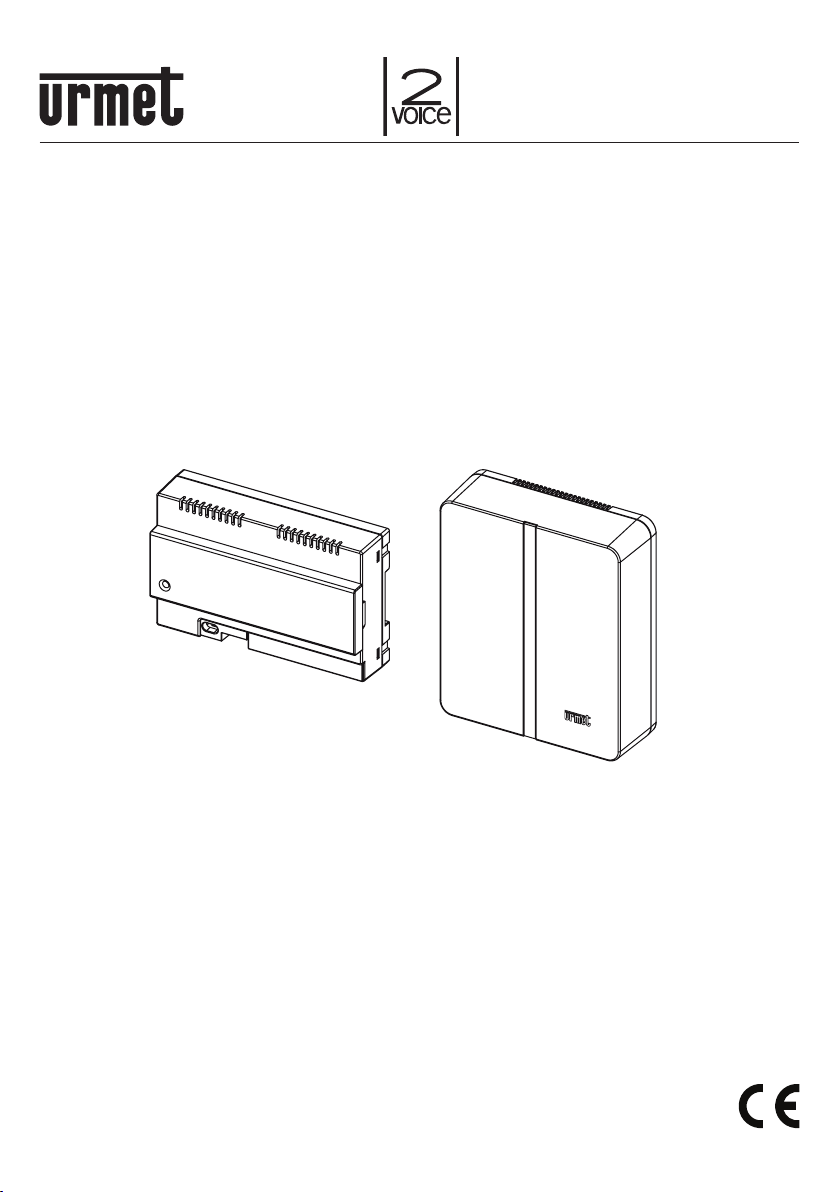

urmet domus 1083 User manual

DS1083-105 LBT20589
Mod.
1083
DISPOSITIVO RINVIO CHIAMATA PER SISTEMA 2VOICE
CALL FORWARDING DEVICE FOR 2VOICE SYSTEM
INTERFACE TRANSFERT D’APPEL POUR SYSTÈME 2VOICE
DISPOSITIVO DE REENVÍO DE LLAMADA PARA SISTEMA 2VOICE
RUFUMLEITUNGSGERÄT FÜR 2VOICE-SYSTEM
TOESTEL VOOR OPROEPDOORSCHAKELING VOOR 2VOICE-SYSTEEM
Sch./Ref. 1083/58A
MANUALE DI INSTALLAZIONE
INSTALLATION MANUAL
MANUEL D’INSTALLATION
MANUAL DE INSTALACIÓN
INSTALLATIONSANLEITUNG
INSTALLATIEHANDLEIDING
(*)
(*) Kit Appoggio a parete Sch. 1083/88
Wall surface mounting kit Ref. 1083/88
Kit fixation murale Réf. 1083/88
Kit de soporte de pared Ref. 1083/88
Kit für Aufputzmontage Typ 1083/88
Kit wandsteun Ref. 1083/88

2DS1083-105
ITALIANO
SOMMARIO
1. INSTALLAZIONE DEL DISPOSITIVO...................................................................................................... 3
1.1. IN QUADRO ELETTRICO ................................................................................................................ 3
1.2. AD APPOGGIO PARETE MEDIANTE IL KIT SCH. 1083/88............................................................ 4
1.3. DESCRIZIONE DEI COMPONENTI................................................................................................. 5
1.4. PROGRAMMAZIONE DELLA CHIAMATA INTERCOMUNICANTE
DA POSTO INTERNO A SMARTPHONE......................................................................................... 7
2. CARATTERISTICHE TECNICHE............................................................................................................. 8
3. LEGENDA SIMBOLI................................................................................................................................ 8
4. DICHIARAZIONE DI CONFORMITÀ UE SEMPLIFICATA ...................................................................... 8
5. SCHEMI DI COLLEGAMENTO ............................................................................................................. 44
5.1. IMPIANTO CON DISPOSITIVO RINVIO CHIAMATA ALIMENTATO DA LINEA BUS .................... 44
5.2. LEGENDA SCHEMI....................................................................................................................... 46
ENGLISH ................................................................................................................................................... 9
FRANÇAIS .............................................................................................................................................. 16
ESPAÑOL................................................................................................................................................ 23
DEUTSCH ............................................................................................................................................... 30
NEDERLANDS...................................................................................................................................... 37

3
DS1083-105
1. INSTALLAZIONE DEL
DISPOSITIVO
L’installazione del dispositivo deve essere eseguita
dal proprio installatore di fiducia.
L’apparecchio deve essere installato secondo le
regole impiantistiche nazionali.
Il Dispositivo Rinvio Chiamata permette il rinvio di
una chiamata audio-video oppure solo audio verso
uno Smartphone con sistema operativo Android
oppure iOS.
Viene utilizzata una connessione ad Internet
attraverso un router/modem ADSL o 3G/4G
mediante cavo Cat5 o tramite Wi-Fi.
Il dispositivo è stato progettato per
l’utilizzo in ambito residenziale e
permette di configurare solo alcuni
parametri di rete, pertanto potrebbe non
funzionare su specifiche configurazioni
di reti IP aziendali.
Sullo Smartphone, collegato a Internet tramite una
propria connessione dati cellulare, o anche Wi-Fi,
dovrà invece essere installata l’App Urmet CallMe
per poter ricevere la chiamata.
L’App Urmet CallMe permette anche di utilizzare:
la funzione di Intercomunicante verso altri
Smartphone collegati allo stesso Account;
la funzione di Autoinserzione (funzione
“Telecamere” sull’app CallMe) per vedere
sullo smartphone l’immagine ripresa da posti
esterni (principali e secondari) e da eventuali
telecamere di controllo TVCC collegate al
posto esterno;
la funzione di elenco delle chiamate perse.
L’App Urmet CallMe è inoltre indispensabile per la
configurazione dei parametri del dispositivo.
Il Dispositivo Rinvio Chiamata funziona
solo in aggiunta al/ai posti interni
presenti in appartamento ed è sempre
configurato come se fosse il posto
interno con ID/codice uguale a 3.
Il Dispositivo Rinvio Chiamata può essere installato
secondo una delle seguenti modalità:
1.
2.
3.
1.1. IN QUADRO ELETTRICO
1. Inserire il distanziale dietro al dispositivo
nell’apposita sede, facendo in modo che venga
bloccato dalla leva A.
A
1
2
2. Inserire i ganci B del distanziale nella guida
DIN facendo in modo che le morsettiere del
dispositivo siano rivolte verso il basso, quindi
inserire i ganci C.
C
C
B
B
3. Togliere il coperchietto morsettiere.
21
3
4. Effettuare il collegamento all’impianto.
L’estremità di un conduttore cordato
non deve essere consolidata con
una saldatura dolce nei punti in cui il
conduttore è sottoposto a una pressione
di contatto.
5. Effettuare la configurazione del dispositivo
mediante i jumper e/o i dip-switch.
6. Riposizionare il coperchietto morsettiere.
7. Alimentare il dispositivo.
8. Completare la configurazione dei parametri per
mezzo dell’App Urmet CallMe.

4DS1083-105

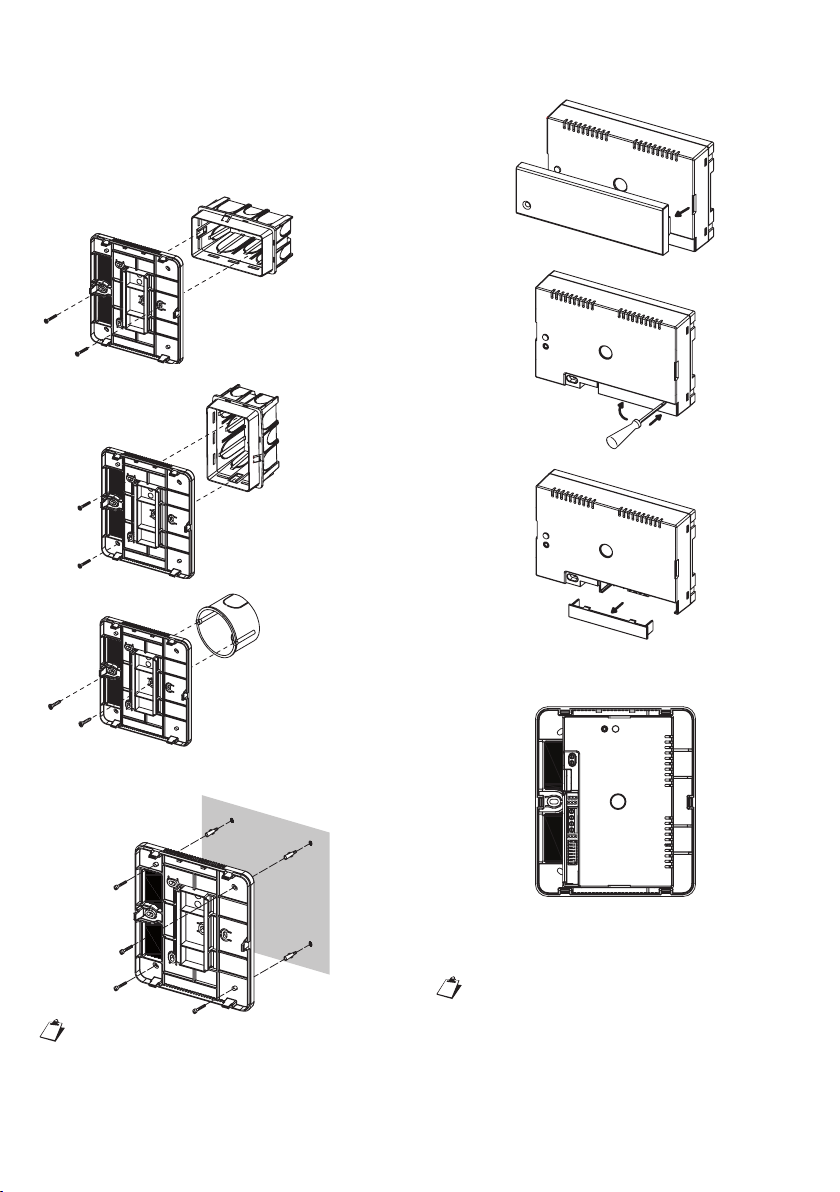

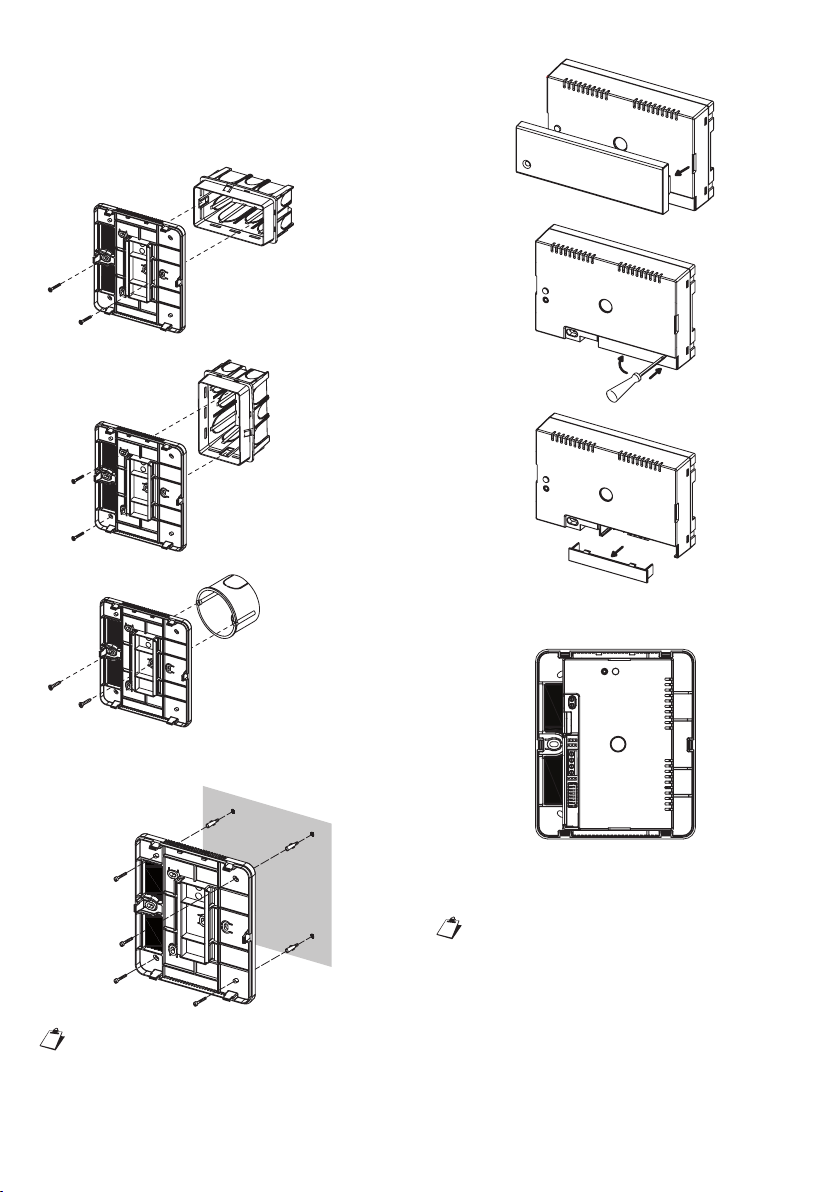

1.2. AD APPOGGIO PARETE
MEDIANTE IL KIT
SCH. 1083/88
1. Fissare la base del contenitore (presente nel
kit) alla scatola incasso mod. 503 o Ø 60mm
(2.36”), come indicato nelle figure seguenti:
n° 2 M3,5 x 19 mm
a corredo
Scatola
Mod. 503
in orizzontal
e
n° 2 M3,5 x 19 mm
a corredo
Scatola
Mod. 503
in verticale
n° 2 2,9 x 13 mm
a testa svasata
Scatola
Ø 60 mm / 2.36''
oppure, in alternativa, con viti e tasselli forniti a
corredo.
Mantenere il passaggio cavi a sinistra.
2. Rimuovere i 2 coperchietti presenti sul
dispositivo.
21
3
3. Agganciare il dispositivo alla base rispettando
la posizione indicata.
4. Effettuare i collegamenti del dispositivo
all’impianto.
L’estremità di un conduttore cordato
non deve essere consolidata con
una saldatura dolce nei punti in cui il
conduttore è sottoposto a una pressione
di contatto.
5. Effettuare la configurazione del dispositivo
mediante i jumper e/o i dip-switch.

5
DS1083-105
6. Riposizionare il coperchietto morsettiere sul
dispositivo (il secondo coperchietto trasparente
non va posizionato perché impedisce la
chiusura del coperchio).
7. Alimentare il dispositivo.
8. Completare la configurazione dei parametri per
mezzo dell’App Urmet CallMe.
Il manuale di configurazione dell’App
Urmet CallMe è disponibile sul sito
www.urmet.com oppure scansionando
il QR-Code alla fine della sezione.

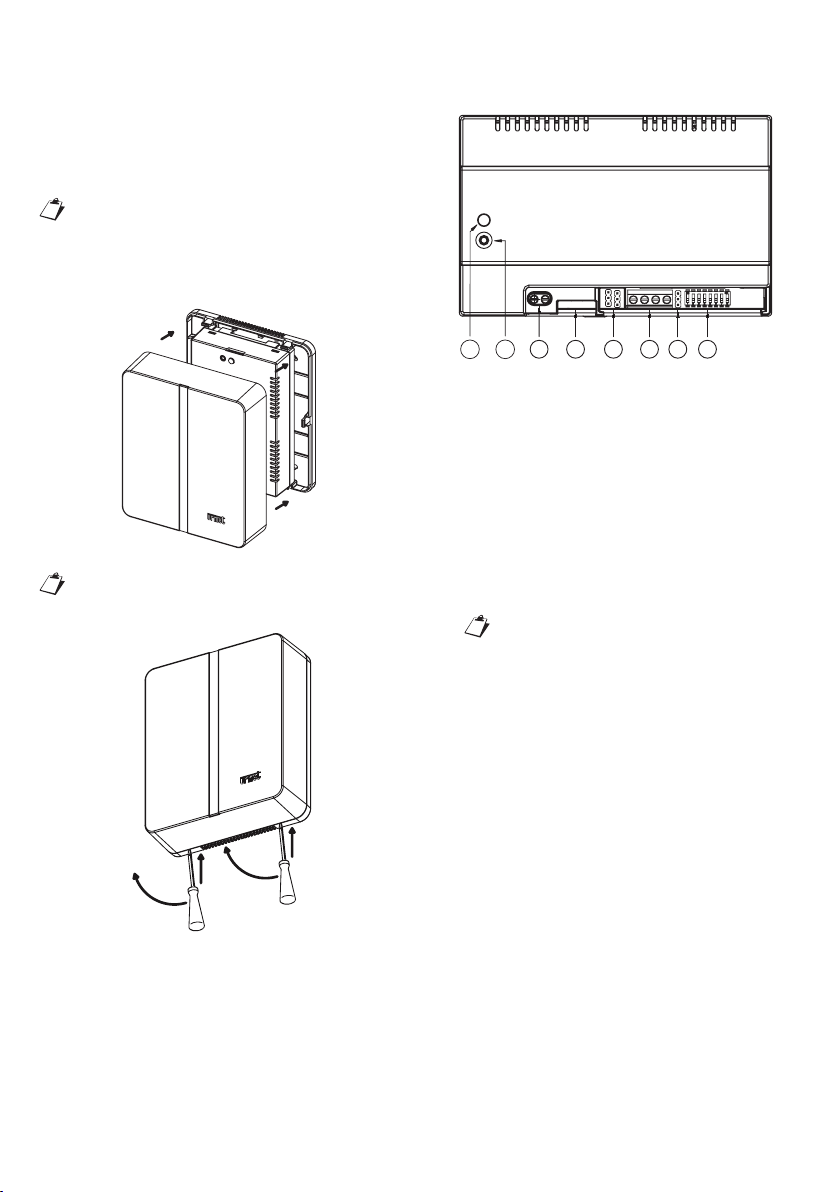

9. Montare il coperchio.
Se in un secondo tempo fosse
necessario rimuovere il coperchio agire
con un cacciavite nelle zone indicate.
2
2
1
1
1.3. DESCRIZIONE DEI
COMPONENTI
1 2 534678
1. Led STATUS: led di indicazione dello stato
della connessione Internet.
rosso lampeggiante: il dispositivo è acceso
nella modalità di configurazione;
verde acceso fisso: il dispositivo è
correttamente registrato sul SIP server Urmet
e quindi pronto a reindirizzare le chiamate
verso smartphone;
rosso acceso fisso: il dispositivo sta
segnalando che non è presente una
connessione Internet;
arancione acceso fisso: dispositivo
disabilitato (sospensione Wi-Fi).
Nella fase di accensione o in seguito
alla pressione del pulsante PROGR./
RESET il dispositivo impiega 50s per
avviarsi; in questa fase il led rimane
spento.
2. Pulsante PROGR./RESET: premendo il
pulsante per un intervallo di tempo
compreso tra 2s e 4s, il dispositivo verrà
riavviato in modalità di configurazione
(mantenendo i parametri eventualmente già
configurati);
inferiore a 2s o superiore a 4s, il dispositivo
si riavvia.
a seguito di 5 pressioni brevi consecutive
(intervallate da un tempo inferiore a 1s) il
dispositivo ripristina i parametri di fabbrica
e segnala l’evento con un lampeggio rosso/
arancione/verde del led, dopodichè si mette
in configurazione.
3. Connettore LAN: porta Ethernet per la
connessione filare alla rete domestica.
•
•
•
•
•
•
•

6DS1083-105
filo singolo da 1 mm2(AWG17)
CFSAmax = [127 – PI1 – (2*PI2) – CF] / 8
2. nel caso di impianto con cavo Cat5
o doppino telefonico con Ø 0,6 mm
(AWG22)
CFSAmax = [127 – PI1 – (2*PI2) – CF] / 30
Dove:
CFSA: è il risultato che esprime il numero
massimo (arrotondato per difetto) di
Dispositivi Rinvio Chiamata senza
alimentatore che possono essere
alimentati dal BUS di sistema.
PI1: numero di posti interni (citofoni/
videocitofoni) mod. Miro o videocitofoni
mod. Aiko/Folio presenti nell’impianto.
PI2: numero di posti interni (videocitofoni
mod. Modo o interfacce PABX) presenti
nell’impianto.
CF: numero di Dispositivi Rinvio Chiamata
presenti nell’impianto.
6. Morsetti LINE IN, LINE OUT: connessione al
BUS di sistema.
7. Jumper Z: impostazione della terminazione di
linea.
È necessario attivare la terminazione di linea sul
dispositivo collegato alla fine di una linea che
non riparta con una nuova tratta dai morsetti
LINE OUT.
Terminazione inserita (DEFAULT)
Terminazione non inserita
8. Dip switch CODE: definiscono il numero
dell’appartamento nella colonna.
n.1: non spostare, deve rimanere a OFF
(se spostato a ON e in seguito a OFF riporta
l’indirizzo di colonna al valore di default);
n.2÷8: definiscono il numero
dell’appartamento nella colonna.
Per le impostazioni dei dip-switch n.2÷8
fare riferimento al libretto di sistema
2Voice.
= =
ON ON
•
•

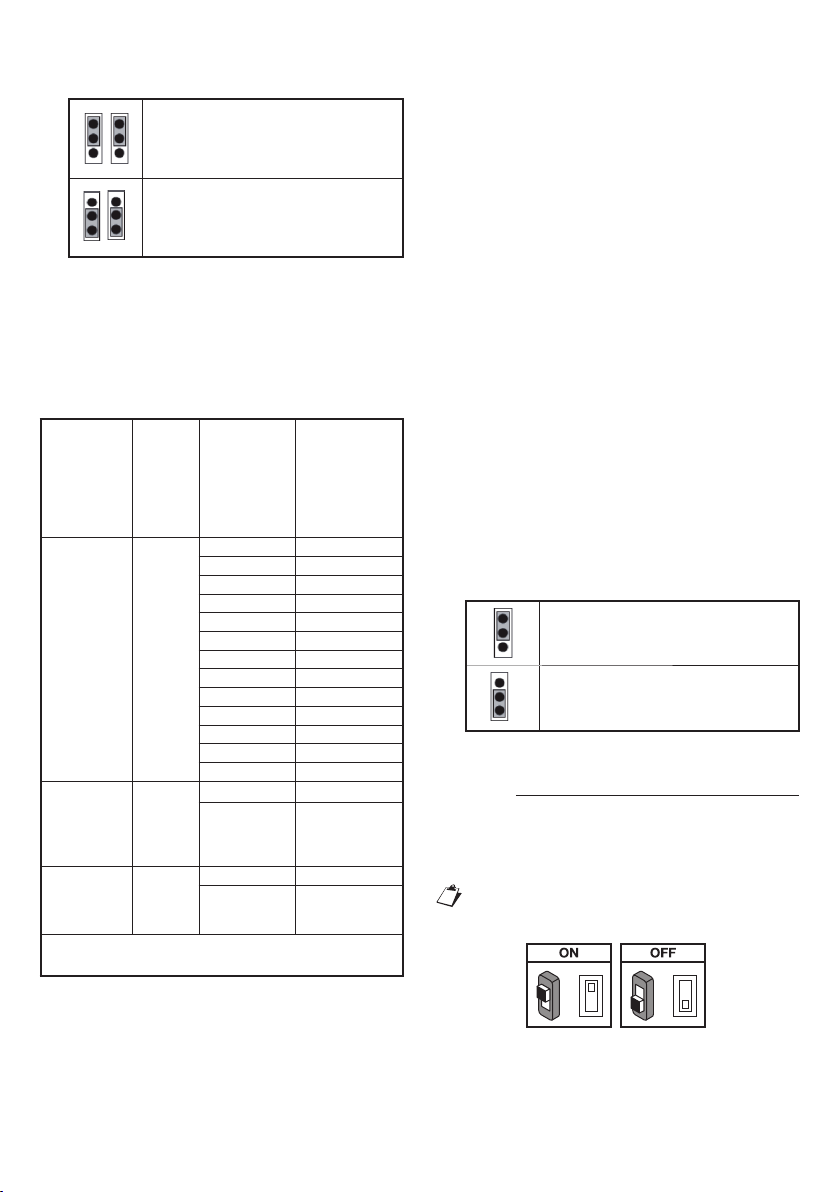

4. Jumper per definire il tipo di alimentazione
del dispositivo.
Alimentazione da linea bus
(DEFAULT)
Alimentazione da alimentatore
locale esterno
5. Morsetti +/- 24V: morsetti alimentazione locale
esterna.
Alcune configurazioni di impianto 2Voice
permettono di alimentare il Dispositivo Rinvio
Chiamata direttamente dalla linea BUS del
sistema senza l’impiego dell’alimentatore
locale sch. 1083/24, nella tabella seguente
alcuni esempi limite:
Tipo di cavo
N. max
posti
interni in
colonna
montante
N. videocitofoni
/ citofoni
mod. Miro
con Dispositivo
Rinvio Chiamata
N. max Dispositivi
Rinvio Chiamata
alimentabili dal
BUS
di sistema (*)
2Voice (Sch.
1083/90 -/92) /
HVV05-F da
1 mm2
(AWG17)
128
≤12 tutti
13÷19 11
20÷23 10
24÷27 9
28÷31 8
32÷35 7
36÷39 6
40÷43 5
44÷47 4
48÷51 3
52÷55 2
56÷59 1
60÷63 0
Cat5 /
doppino
telefonico
con
Ø 0,6 mm
(AWG22)
64
≤18 3
19÷32 2
Filo da
1 mm2
(AWG17)
32
≤12 tutti
13÷16 11
(*) I dispositivi eccedenti devono essere alimentati
da alimentatori locali sch. 1083/24
È comunque possibile calcolare esattamente
il numero di Dispositivi Rinvio Chiamata
(senza alimentatore) che è possibile disporre
nell’impianto, conoscendo il tipo e il numero
dei posti interni che si vogliono impiegare:
1. nel caso di impianto con cavo 2Voice o
cavo HVV05-F 1 mm2(AWG17) oppure

7
DS1083-105
1.4. PROGRAMMAZIONE
DELLA CHIAMATA
INTERCOMUNICANTE
DA POSTO INTERNO A
SMARTPHONE
Dopo aver verificato che il Dispositivo Rinvio Chiamata
sia correttamente configurato, occorre recarsi presso
il posto interno da programmare come chiamante.
A seconda del modello di posto interno
impiegato esistono 2 modalità diverse per
effettuare la programmazione (verificare nel
libretto istruzione a corredo del posto interno qual
è la tipologia impiegata):
A) Programmazione senza sgancio del
microtelefono (Mod. Vmodo e Miro).
Per Mod. Vmodo:
1. Sul posto interno tenere premuto il tasto
per più di 5 secondi; la conferma
dell’entrata in programmazione avviene
con il lampeggio lento di colore rosso del
pulsante .
2. Effettuare un’auto inserzione dallo
smartphone al posto esterno. Passare al
punto 3b.
Per Mod. Miro:
1. Effettuare una chiamata dal posto esterno
al posto interno.
2. Sullo smartphone rispondere alla chiamata
e lasciare aperta la conversazione.
3. Sul posto interno:
a. tenere premuto il tasto per più di
5 secondi; la conferma dell’entrata
in programmazione avviene con il
lampeggio lento del led giallo;
b. quindi premere il pulsante da programmare
(es. / per Mod. Vmodo, / per
Mod. Miro) per almeno 3 secondi fino al
tono di conferma.
4. Sullo smartphone effettuare l’apertura
della porta pedonale.
5. Sul posto interno:
a. si udirà un bip di avvenuta
programmazione;
b. quindi uscire dallo stato di
programmazione tenendo premuto il
tasto per più di 5 secondi.
6. Sullo smartphone chiudere la
conversazione o l’auto inserzione in corso.
7. Per verificare la funzione programmata:
Per modelli vivavoce
a. premere prima il pulsante e dopo
premere il pulsante programmato (es. )
Per modelli con microtelefono
a. sganciare il microtelefono del
posto interno e premere il pulsante
programmato (es. o );
b. verificare la presenza della chiamata
sullo smartphone e la fonia alla risposta.
B) Programmazione con sgancio del
microtelefono (Mod. Signo).
1. Effettuare una chiamata dal posto esterno
al posto interno.
2. Sullo smartphone rispondere alla chiamata
e lasciare aperta la conversazione.
3. Sul posto interno:
a. tenendo premuto il pulsante apriporta
1, sganciare il microtelefono 2. Il
posto interno emette un tono ad indicare
l’ingresso in programmazione.
BEE
P
2
1
b. quindi premere il pulsante da
programmare 3; il posto interno
emette un tono di conferma.
BEE
P
3
4. Sullo smartphone effettuare l’apertura
della porta pedonale.
5. Sul posto interno:
a. si udirà un bip di avvenuta
programmazione;
b. quindi si potrà riagganciare il
microtelefono del posto interno
che emetterà un bip di uscita dalla
programmazione.
6. Sullo smartphone chiudere la
conversazione in corso.

8DS1083-105
7. Per verificare la funzione programmata:
a. sganciare il microtelefono del
posto interno e premere il pulsante
programmato;
b. verificare la presenza della chiamata
sullo smartphone e la fonia alla risposta.
Per la programmazione della chiamata
intercomunicante nei seguenti modelli
di videocitofono:
mod. Aiko sch. 1716/1 e 1716/2
mod. Modo sch. 1717/12 e 1717/12H
mod. Folio sch. 1706/5 e 1706/6
si rimanda al capitolo
“Impostazioni (audio/video) \ Rubrica
videocitofonica \ Aggiungere un record
alla rubrica” presente nel relativo
libretto istruzione a corredo prodotto.
2. CARATTERISTICHE
TECNICHE
Tensione di alimentazione da linea BUS:... 48 V
Tensione di alimentazione esterna: .......... 24 V
Assorbimento Massimo: ........................... 200 mA
Potenza assorbita in funzione: ............... max 6 W
Temperatura di funzionamento: ........... -5 ÷ +45 °C
23 ÷ 113 °F
Umidità max: ............................................. 95% UR
Interfaccia Ethernet: .......................... 10/100 Mbps
Wi-Fi: ....2,4 GHz (conforme a IEEE 802.11 b/g/n)
con antenna interna
Dimensioni (LxAxP):
140 (~8 moduli DIN) x 90 x 60 mm
5.51 x 3.54 x 2.36''
Il prodotto è inteso per essere
alimentato o da linea BUS o da
alimentatore esterno Sch. 1083/24,
tramite morsetti 24 V (6 W, 24 V ), la
cui alimentazione fornita è conforme
ai requisiti di sorgente a potenza
limitata (LPS), ed è protetta contro
il cortocircuito e le sovracorrenti
in accordo ai requisiti della
EN 60950-1:2006+A11+A1+A12+A2.
I cavi impiegati devono rispondere alla
norma IEC 60332-1-2 se di sezione 0,5
mm² o superiore, oppure alla norma IEC
60332-2-2sedisezioneinferiore a 0,5 mm².

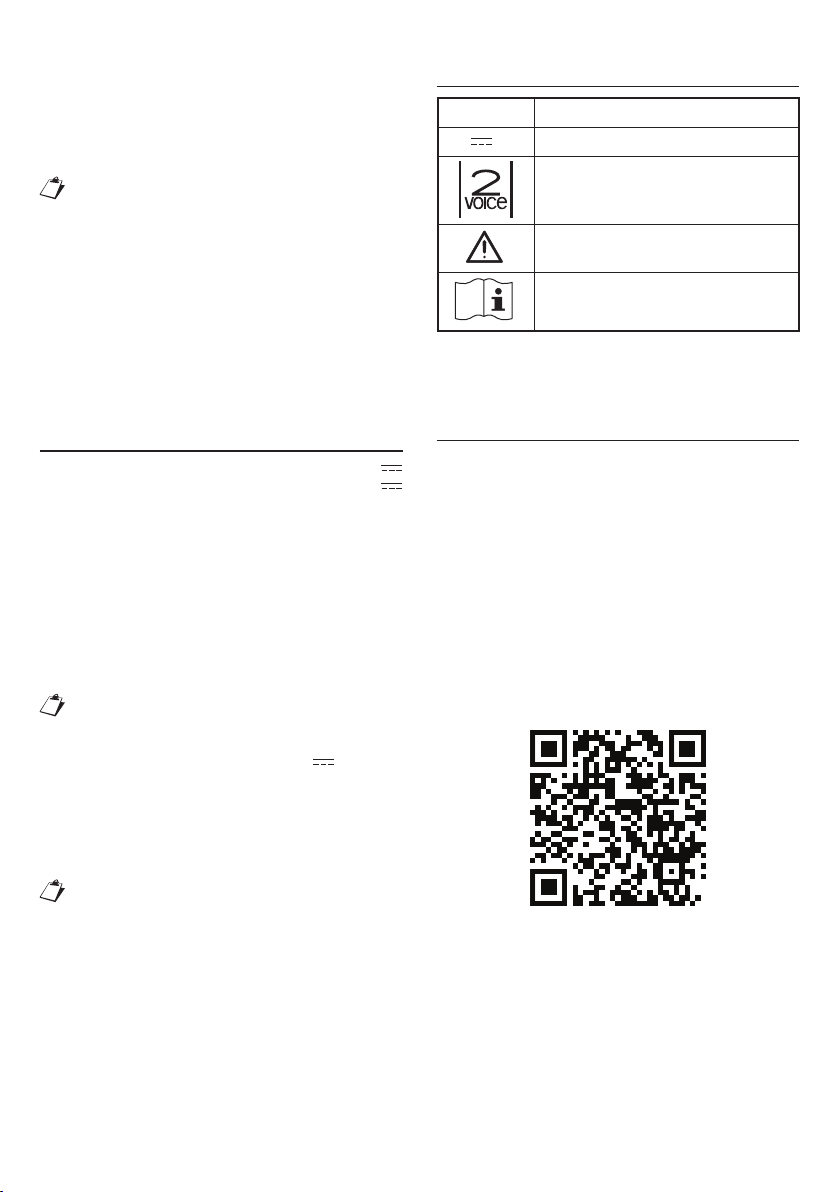

3. LEGENDA SIMBOLI
Simbolo Spiegazione
Tensione di alimentazione continua
Marchio commerciale del sistema
videocitofonico
PERICOLO - Presenza di componenti
critici per la sicurezza
Riferirsi al manuale d’installazione
del dispositivo
4. DICHIARAZIONE
DI CONFORMITÀ UE
SEMPLIFICATA
Il fabbricante, URMET S.p.A., dichiara che il tipo di
apparecchiatura radio:
Dispositivo Rinvio Chiamata per sistema 2Voice
codice 1083/58A
è conforme alla direttiva 2014/53/UE.
Il testo completo della dichiarazione di conformità
UE è disponibile al seguente indirizzo Internet:
www.urmet.com
Per la configurazione e l’utilizzo del dispositivo e
dell’app CallMe, inquadrare il QR-Code seguente
con la fotocamera del proprio smartphone o
tablet:
http://qrcode.urmet.com/default.
aspx?prodUrmet=146048&lingua=it

9
DS1083-105
ENGLISH
INDEX
1. DEVICE INSTALLATION ....................................................................................................................... 10
1.1. IN A CONTROL PANEL................................................................................................................. 10
1.2. WALL MOUNTING WITH THE KIT REF. 1083/88 ......................................................................... 11
1.3. DESCRIPTION OF COMPONENTS .............................................................................................. 12
1.4. PROGRAMMING AN INTERCOM CALL FROM THE INDOOR STATION
TO THE SMARTPHONE................................................................................................................ 14
2. TECHNICAL SPECIFICATIONS............................................................................................................ 15
3. KEY TO SYMBOLS............................................................................................................................... 15
4. SIMPLIFIED EU DECLARATION OF CONFORMITY ............................................................................ 15
5. CONNECTION DIAGRAMS .................................................................................................................. 44
5.1. SYSTEM WITH CALL FORWARDING DEVICE POWERED OFF BUS LINE ................................. 44
5.2. KEY TO DIAGRAMS...................................................................................................................... 46

10 DS1083-105
1. DEVICE INSTALLATION
The device must be installed by your trusted
installer.
The product is designed to be powered according
to national system regulations.
The call sender device can be used to send an
audio-video or an audio-only call to an Android or
iOS smartphone.
An Internet connection is used through an ADSL or
3G/4G router/modem via Cat5 cable or Wi-Fi.
The device was designed for use in
residentialandcommercial environments
and can be used to configure only
some network parameters. If may
consequently not work on specific
business IP networks.
The Urmet CallMe App must be installed on a
smartphone, connected to the Internet via its own
mobile data connection or Wi-Fi, to receive calls.
Functions of the Urmet CallMe App include:
Intercomcalls toother smartphonesconnected
to the same account;
Auto-on function (“Camera” function on the
CallMe app) to see the image taken from
the door unit (main and secondary) or from
connected surveillance cameras on your
smartphone.
Missed call list function.
The Urmet CallMe App is also indispensable for
configuring device parameters.
The call sender device only works in
addition to the apartment station(s) in
the apartment and is always configured
as apartment station with ID/code 3.
The call sender device can be installed in one of the
following ways:
1.
2.
3.
1.1. IN A CONTROL PANEL
1. Insert the spacer behind the device in its special
seat, ensuring that it is locked by the lever A.
A
1
2
2. Insert the retainers B of the spacer in the DIN
rail in such a way that the terminal strips of the
device are pointing downwards, then insert the
retainers C.
C
C
B
B
3. Remove the terminal strip cover.
21
3
4. Connect the assembly to the system.
The end of a stranded conductor must
not be consolidated with mild soldering
in the points in which the conductor is
subject to contact pressure.
5. Carry out the device configuration by means of
jumpers and/or dip-switches.
6. Replace the terminal strip cover.
7. Power on the device.
8. Complete your parameter configuration by
using the Urmet CallMe App.

11
DS1083-105
1.2. WALL MOUNTING WITH
THE KIT REF. 1083/88
1. Fix the base of the container (supplied in the kit)
to the flush-mounting box mod. 503 or Ø 60mm
(2.36”) as shown in the following figures:
n. 2 M3.5 x 19 mm
supplied
Box Mod.503 -
horizontal
n. 2 M3.5 x 19 mm
supplied
Box Mod.503 -
vertical
n. 2 2.9 x 13 mm with
countersunk head
Box
Ø 60 mm / 2.36''
or, alternatively, with screws and anchors supplied
in the kit.
Ensure cables are led through the left
side.
2. Remove the 2 covers from the device.
21
3
3. Secure the device to the base in the
recommended position.
4. Carry out the device connection to the system.
The end of a stranded conductor must
not be consolidated with mild soldering
in the points in which the conductor is
subject to contact pressure.
5. Carry out the device configuration by means of
jumpers and/or dip-switches.
6. Replace the terminal strip cover on the device
(the second transparent cover should not be
used because it prevents cover closing.)
7. Power on the device.

12 DS1083-105
8. Complete your parameter configuration by
using the Urmet CallMe App.
The Urmet CallMe App configuration
manual is available on the www.urmet.
com website or by scanning the QR
code at the end of the section.
9. Install the cover.
If, at a later stage, it becomes necessary
to remove the cover use a screwdriver in
the indicated points.
2
2
1
1
1.3. DESCRIPTION OF
COMPONENTS
1 2 534678
1. STATUS LED: LED showing the state of your
Internet connection.
flashing red light: the device is turned on in
the configuration mode;
steady green light: the device has been
correctly registered with the Urmet SIP
server and is ready to forward calls to a
smartphone;
steady red light: the device is showing that
there is no Internet connection;
steady orange light: device not enabled (no
active Wi-Fi.)
During power-on or after pressing
the PROGR/RESET key, the device
will need 50s to start up; during this
time, the LED will remain off.
2. PROGR/RESET key: by pressing the button
for a time
comprised between 2s and 4s, the device
will restart in the configuration mode
(maintaining any parameters that had already
been configured);
shorter than 2s or longer than 4s, the
device will be restarted.
after 5 short consecutive presses (at time
intervals shorter than 1s) the device will
restore its factory parameters and signal
the event with a flashing red/orange/green
LED light, to then switch to the configuration
mode.
3. LAN connector: Ethernet port for wired
connection to the home network.
•
•
•
•
•
•
•

13
DS1083-105
4. Jumpers to define the type of power supply
to the device.
Power from Bus line
(DEFAULT)
Power from local external power
supply
5. +/- 24V terminals: external local power supply
terminals.
Certain 2Voice system configurations allow the
Call Forwarding Device to be powered directly
from the BUS line of the system without using
a local power supply ref. 1083/24; a few limit
examples are listed in the following table:
Type of
cable
Max
no. of
internal
stations
per riser
column
No. of video
door phones/
door phones
mod. Miro
with Call
Forwarding
Device
Max no. of Call
Forwarding
Devices
powerable
from the
system BUS (*)
2Voice /
HVV05-F
1 mm2
(AWG17)
128
≤12 all
13÷19 11
20÷23 10
24÷27 9
28÷31 8
32÷35 7
36÷39 6
40÷43 5
44÷47 4
48÷51 3
52÷55 2
56÷59 1
60÷63 0
Cat5 /
telephone
wire pair with
Ø 0.6 mm
(AWG22)
64
≤18 3
19÷32 2
Wire, 1 mm2
(AWG17) 32 ≤12 all
13÷16 11
(*) Any excess devices must be powered off local
power supplies ref. 1083/24
It is possible, however, to calculate the exact
number of Call Forwarding Devices (without
power supply) that can be arranged within the
system, knowing the type and the number of
indoor stations that you wish to use:
1. In the case of a system with 2Voice
cable or HVV05-F cable 1 mm2(AWG17)
or single wire, 1 mm2(AWG17)
CFSAmax = [127 – PI1 – (2*PI2) – CF] / 8
2. In the case of a system with Cat5 cable
or telephone wire pair with Ø 0.6 mm
(AWG22)
CFSAmax = [127 – PI1 – (2*PI2) – CF] / 30
Where:
CFSA: is the result that expresses the
maximum number (rounded down) of
Call Forwarding Devices without power
supply that can be powered off the
system BUS.
PI1: number of indoor stations (video door
phones/door phones) mod. Miro or
video door phones mod. Aiko/Folio
present in the system.
PI2: number of indoor stations (video door
phones mod. Modo or PABX interfaces)
present in the system.
CF: Number of Call Forwarding Devices
present in the system.
6. LINE IN, LINE OUT terminals: connection to
the system bus.
7. Jumper Z: line termination setting.
Line termination must be activated on a
device connected at the end of a line without
a new section restarting from the LINE OUT
terminals.
Termination on
(DEFAULT)
Termination off
8. Dip switch CODE: they define the number of
the apartment in the column:
no. 1: do not move, it should remain set
to OFF (if set to ON and then back to OFF, it
will return the column address to its default
value);
no. 2 to 8: they define the apartment number
in the column
For no. 2 to 8 dip-switch settings, refer
to the System 2Voice manual.
= =
ON
ON
•
•

14 DS1083-105
1.4. PROGRAMMING AN
INTERCOM CALL FROM
THE INDOOR STATION
TO THE SMARTPHONE
After checking that the call sender device is
correctly configured, go to the apartment station to
be programmed as caller.
There are two different programming methods
(check which method is used in the instruction
manual supplied with the product):
A) Programming without picking up the
handset (Vmodo and Miro).
For Vmodo:
1. Hold the button pressed for longer than
5 seconds. The button will blink red
slowly to indicate that programming mode
is selected.
2. Select Auto-insertion from the smartphone
to the external unit. Go to step 3b.
For Miro:
1. Establish a call from the door unit to the
apartment station.
2. On your smartphone, answer the call and
leave the conversation open.
3. On the apartment station:
a. hold the button pressed for longer
than 5 seconds; the yellow LED will blink
slowly to indicate that programming
mode is selected;
b. Then press the button to be programmed
(e.g. / for Mod. Vmodo, / for
Mod. for at least three seconds until the
confirmation tone is heard.
4. On the smartphone, open the pedestrian
door.
5. On the apartment station:
a. you will hear a confirmation beep;
b. to quit the programming mode, hold the
key down for more than 5 seconds.
6. Close the conversation or auto-on in
progress on the smartphone.
7. To check the programmed function:
For hands-free models
a. press the button first and then press
the programmed button (e.g. )
For models with handset
a. pick up the handset from the apartment
station and press the programmed
button (e.g. or );
b. check presence of the call on your
smartphone and the audio when
answering.
B) Programming with handset off-hook (Mod.
Signo).
1. Make a call from the outdoor station to the
indoor station.
2. On your smartphone, answer the call and
leave the conversation open.
3. On the indoor station:
a. hold the door opener button 1pressed
and lift the handset 2. A tone coming
from the indoor station will indicate that
programming is in progress.
BEE
P
2
1
b. now press the button 3to be
programmed and wait for a confirmation
tone from the indoor station.
BEE
P
3
4. On your smartphone, open the pedestrian
access door.
5. On the indoor station:
a. a beep sound will confirm that
programming has been successfully
completed;
b. now hook up the handset of the indoor
station - which will beep to confirm
programming mode quitting.
6. On your smartphone, end the current
conversation.
7. To check the programmed function:
a. lift the handset off the hook at the indoor
station and press the programmed key;
b. check for the presence of the call
on your smartphone and of a voice
feedback when you answer.

15
DS1083-105
For intercom call programming in the
following video door phone models:
mod. Aiko ref. 1716/1 and 1716/2
mod. Modo ref. 1717/12 and 1717/12H
mod. Folio ref. 1706/5 and 1706/6
please refer to the chapter
“(Audio/Video) Settings \ Video door
phone directory \ Adding a record to the
directory” contained in the instruction
manual supplied with the product.
2. TECHNICAL
SPECIFICATIONS
Input voltage from BUS line: ...................... 48 V
External input voltage: .............................. 24 V
Maximum absorption: .............................. 200 mA
Absorbed power in operation: ................ max 6 W
Operating temperature: ........................ -5 ÷ +45 °C
23 ÷ +113 °F
Max humidity:............................................ 95% RH
Ethernet interface: ............................. 10/100 Mbps
Wi-Fi: ........................................................ 2.4 Ghz
(conforms to IEEE 802.11 b/g/n)
with internal antenna
Dimensions (LxHxD):
140 (~8 DIN modules) x 90 x 60 mm
5.51 x 3.54 x 2.36”
Theproductis designedtobe powered
off a BUS line or external supply
Ref. 1083/24, via 24V (6 W, 24 V )
terminals, with power supply up to the
specified power source requirements
(LPS) and protected against short
circuits and overcurrents according
to EN 60950-1:2006+A11+A1+A12+A2
provisions.
Wires with cross-section area of
0.5 mm2or larger must comply with
IEC 60332-1-2; wires with cross
section area smaller than 0.5 mm2
must comply with IEC 60332-2-2.
3 KEY TO SYMBOLS
Symbol Description
Direct input voltage
Video door phone system
trademark
DANGER - Presence of
safety-critical components
See the installation manual of the
device
4. SIMPLIFIED EU
DECLARATION OF
CONFORMITY
Hereby, URMET S.p.A. declares that the radio
equipment type:
Call Forwarding Device for 2Voice system ref.
1083/58A
is in compliance with Directive 2014/53/EU.
The full text of the EU declaration of conformity is
available at the following internet address:
www.urmet.com
To configure and use the device and the CallMe
app, scan the following QR-code with the camera
of your smartphone or tablet:
http://qrcode.urmet.com default.
aspx?prodUrmet=146048&lingua=en

16 DS1083-105
FRANÇAIS
SOMMAIRE
1. INSTALLATION DU DISPOSITIF........................................................................................................... 17
1.1. DANS UN TABLEAU ÉLECTRIQUE .............................................................................................. 17
1.2. EN FIXATION MURALE A L’AIDE DU KIT RÉF. 1083/88 .............................................................. 18
1.3. DESCRIPTION DU MODULE TRANSFERT D’APPEL................................................................... 19
1.4. PROGRAMMATION DE L’APPEL INTERCOM DE POSTE INTERNE A SMARTPHONE .............. 21
2. CARACTÉRISTIQUES TECHNIQUES................................................................................................... 21
3. LÉGENDES SYMBOLES....................................................................................................................... 21
4. DECLARATION UE DE CONFORMITE SIMPLIFIEE ............................................................................ 21
5. SCHÉMAS DE RACCORDEMENT........................................................................................................ 44
5.1. INSTALLATION AVEC INTERFACE TRANSFERT D’APPEL ALIMENTÉE PAR LIGNE BUS......... 44
5.3. LÉGENDES SCHÉMAS................................................................................................................. 46

17
DS1083-105
1. INSTALLATION DU
DISPOSITIF
L’installation du dispositif doit être effectuée par un
installateur de confiance.
L’appareil doit être installé conformément à la
réglementation nationale en vigueur.
Le dispositif de renvoi d’appel permet de renvoyer
un appel audio-vidéo ou audio uniquement à
un smartphone ayant le système d’exploitation
Android ou iOS.
Une connexion Internet est utilisée via un modem/
routeur ADSL ou 3G/4G par un câble Cat5 ou via
une connexion Wi-Fi.
Le dispositif a été conçu pour une
utilisation résidentielle et ne permet
de configurer que certains paramètres
réseau ; pourtant il pourrait ne pas
fonctionner sur des configurations
spécifiques de réseaux IP d’entreprise.
Pour pouvoir recevoir l’appel, l’application Urmet
CallMe doit être installée sur un smartphone
connecté à Internet via une connexion de données
cellulaire ou Wi-Fi.
L’application Urmet CallMe permet également
d’utiliser :
la fonction d’intercom vers d’autres
smartphones connectés au même compte ;
la fonction d’auto-insertion (fonction
« Caméras » sur l’app CallMe) pour voir sur
le smartphone l’image filmée par les postes
externes (principaux et secondaires) et par
toute caméra de surveillance TVCC connectée
au poste externe ;
la fonction de liste des appels manqués.
L’application Urmet CallMe est également
essentielle pour la configuration des paramètres du
dispositif.
Le dispositif de renvoi d’appel
fonctionne uniquement en supplément
des postes internes présents au sein de
l’appartement et est toujours configuré
comme s’il s’agissait d’un poste interne
avec ID/code correspondant à 3.
Le dispositif de renvoi d’appel peut être installé
selon l’un des modes suivants :
1.
2.
3.
1.1. DANS UN TABLEAU
ÉLECTRIQUE
1. Mettre en place l’entretoise derrière le dispositif
dans le logement prévu à cet effet, en veillant à
ce qu’il soit bloqué par le levier A.
A
1
2
2. Mettre en place les crochets B de l’entretoise
dans le guide DIN de telle sorte que les borniers
du dispositif soient orientés vers le bas puis
mettre en place les crochets C.
C
C
B
B
3. Retirer le couvercle des borniers.
21
3
4. Effectuer le branchement à l’installation.
L’extrémité d’un conducteur torsadé
ne doit pas être consolidée avec
une soudure douce aux points où le
conducteur est soumis à une pression
de contact.
5. Effectuer la configuration du dispositif à l’aide
des cavaliers et/ou des commutateurs.
6. Remettre en place le couvercle des borniers.
7. Alimenter le dispositif.
8. Terminer la configuration des paramètres au
moyen de l’Appli Urmet CallMe.

18 DS1083-105
1.2. EN FIXATION MURALE A
L’AIDE DU KIT RÉF. 1083/88
1. Fixer la base du boîtier mural (présente dans le
kit) au boîtier à encastrer mod. 503 ou Ø 60 mm
(2.36”), comme sur les figures suivantes:
2 vis M3.5 x 19 mm
fournies
Boîtier
Mod. 503 à
l’horizontale
2 vis M3.5 x 19 mm
fournies
Boîtier
Mod. 503
à la verticale
2 vis 2.9 x 13 mm
à tête évasée
Boîtier
Ø 60 mm / 2.36''
ou bien différemment avec les vis et les chevilles
fournies.
Maintenir le passage de câble à
gauche.
2. Retirer les 2 couvercles présents sur le
dispositif.
21
3
3. Fixer le dispositif à la base en veillant à
respecter la position indiquée.
4. Effectuer les branchements du dispositif à
l’installation.
L’extrémité d’un conducteur torsadé
ne doit pas être consolidée avec
une soudure douce aux points où le
conducteur est soumis à une pression
de contact.
5. Effectuer la configuration du dispositif à l’aide
des cavaliers et/ou des commutateurs.
6. Remettre en place le couvercle des borniers sur
le dispositif (le deuxième couvercle transparent
ne doit pas être installé parce qu’il empêcherait
la fermeture du capot).

19
DS1083-105
7. Alimenter le dispositif.
8. Terminer la configuration des paramètres au
moyen de l’Appli Urmet CallMe.
Le manuel de configuration de
l’application Urmet CallMe est disponible
sur le site web www.urmet.com ou suite
à la lecture du code QR présent à la fin
de la section.
9. Appliquer le couvercle.
Dans le cas où dans un deuxième
temps, il serait nécessaire de retirer
le couvercle, intervenir à l’aide d’un
tournevis à hauteur des points indiqués.
2
2
1
1
1.3. DESCRIPTION DU MODULE
TRANSFERT D’APPEL
1 2 534678
1. Led ÉTAT: led d’indication de l’état de la
connexion à Internet.
rouge clignotant: le dispositif est allumé
dans la modalité de configuration;
vertalluméfixe: le dispositifest correctement
enregistré sur le SIP server Urmet et est par
conséquent prêt à renvoyer les appels vers
le smartphone;
rouge allumé fixe: le dispositif signale
qu’aucune connexion à Internet n’est
présente;
orange allumé fixe: dispositif désactivé
(suspension Wi-Fi).
A l’allumage du dispositif ou après
avoir appuyé sur le bouton PROGR./
RESET, le dispositif met environ
50 sec. pour se mettre en marche;
pendant cette phase, la led reste
éteinte.
2. Bouton PROGR./RESET: en appuyant sur ce
bouton pendant une durée
comprise entre 2 sec. et 4 sec., le dispositif
est redémarré en modalité de configuration
(enmaintenantles paramètreséventuellement
configurés);
inférieure à 2 sec. ou supérieure à 4 sec.,
le dispositif est redémarré.
au bout de 5 pressions brèves consécutives
(espacées de moins de 1 sec.), le dispositif
rétablit les paramètres par défaut et signale
ce rétablissement par un clignotement
rouge/orange/vert du led, ensuite, il se met
en configuration.
3. Connecteur LAN: port Ethernet pour la
connexion filaire au réseau domestique.
•
•
•
•
•
•
•

20 DS1083-105
4. Cavalier servant à définir le type
d’alimentation du dispositif
Alimentation sur ligne bus
(PAR DÉFAUT)
Alimentation sur alimentation
locale externe
5. Bornes +/-24V: bornes alimentation locale
externe.
Certaines configurations du système 2Voice
permettent d’alimenter l’Interface Transfert
d’appel directement sur la ligne BUS du
système sans utiliser l’alimentation locale réf.
1083/24; dans le tableau qui suit, quelques
exemples limites:
Type de câble
Nb max.
de postes
internes
sur
colonne
montante
Nb moniteurs/
interphones
mod. Miro
avec Interface
Transfert
d’appel
Nb max.
d’Interfaces
Transfert d’appel
qui peuvent être
alimentées par le
BUS de système
(*)
2Voice /
HVV05-F de
1 mm2
(AWG17)
128
≤12 tous
13÷19 11
20÷23 10
24÷27 9
28÷31 8
32÷35 7
36÷39 6
40÷43 5
44÷47 4
48÷51 3
52÷55 2
56÷59 1
60÷63 0
Cat5 /
câble à pair
téléphonique
de Ø 0.6 mm
(AWG22)
64
≤18 3
19÷32 2
Fil de
1 mm2
(AWG17)
32
≤12 tous
13÷16 11
(*) Les dispositifs excédents doivent être alimentés
par des alimentations locales réf. 1083/24
Il est possible de calculer exactement le
nombre d’Interfaces Transfert d’appel (sans
alimentation) qu’il est possible d’intégrer
à l’installation, en connaissant le type et le
nombre de postes internes à utiliser:
1. dans le cas d’une installation avec câble
2Voice ou câble HVV05-F 1 mm2(AWG17)
ou avec un unique fil de 1 mm2(AWG17)
CFSAmax = [127 – PI1 – (2*PI2) – CF] / 8
2. dans le cas d’une installation avec câble
Cat5 ou câble à pair téléphonique de
Ø 0.6 mm (AWG22)
CFSAmax = [127 – PI1 – (2*PI2) – CF] / 30
Où:
CFSA: résultat qui indique le nombre maximum
(arrondi par défaut) d’Interfaces
Transfert d’appel sans alimentation qui
peuvent être alimentées par le BUS de
système.
PI1: nombre de postes internes
(interphones/moniteurs) mod. Miro ou
moniteurs mod. Aiko/Folio présents sur
l’installation.
PI2: nombre de postes internes (moniteurs
mod. Modo ou interfaces PABX)
présents sur l’installation.
CF: nombre de dispositifs de transfert
d’appel présents sur l’installation.
6. Bornes LINE IN, LINE OUT: connexion au
BUS de système.
7. Cavalier Z: réglage de la terminaison de ligne.
Il est nécessaire d’activer la terminaison de ligne
sur le dispositif branché à la fin d’une ligne qui
ne serait pas le point d’origine d’une nouvelle
section à partir des bornes LINE OUT.
Terminaison activée
(PAR DÉFAUT)
Terminaison non activée
8. Commutateurs CODE: définissent le numéro
de l’appartement dans la colonne.
n°1: ne pas modifier, doit rester sur OFF
(réglé sur ON puis sur OFF, rétablit l’adresse
de colonne par défaut) ;
n°2÷8:définissent lenuméro del’appartement
dans la colonne.
Pour le réglage des commutateurs
n°2÷8, faire référence à la notice du
système 2Voice.
= =
ON
ON
•
•
