urmet domus 1092/302 User manual

DS1092-017A
TRASMETTITORE ATTIVO 1CH
1CH ACTIVE TRANSMITTER
EMETTEUR ACTIF 1CH
AKTIVER SENDER 1K
TRANSMISOR ACTIVO 1CH
Sch./Ref./Réf./Typ/Ref 1092/302
MANUALE D’USO
INSTRUCTIONS
MODE D’EMPLOI
GEBRAUCHSANLEITUNG
MANUAL DE USO
Mod.
1092

2DS1092-017A
INFORMAZIONI GENERALI
Il presente documento descrive come installare ed utilizzare il modello di trasmettitore attivo a 1 canale
URMET Domus S.p.A. Sch.1092/302.
Prima di usare l’apparecchiatura, leggere il presente manuale che ne descrive l’uso corretto e sicuro.
Conservare questo manuale con attenzione ed in un luogo facilmente reperibile per poterlo consultare
prontamente quando necessario.
DESCRIZIONE PRODOTTO
Il prodotto URMET Domus S.p.A. Sch.1092/302 è costituito da un dispositivo attivo (con amplificazione di
segnale), che permettendo l’adattamento di impedenza tra cavo coassiale e cavo UTP, viene utilizzato per
la trasmissione di un segnale video, bianco/nero o colori, su cavo UTP (Unshielded Twisted Pair).
Tale dispositivo viene comunemente detto VIDEO BALUN (balanced / unbalanced).
Il segnale video trasmesso sul cavo UTP CAT5 da questo dispositivo viene bilanciato e ripartito equamente
sulla coppia twistata, rendendo la trasmissione molto più sicura contro le interferenze rispetto alla classica
trasmissione video su cavo coassiale.
Il cavo UTP è un cavo formato da 4 coppie di conduttori di rame isolati ed intrecciati tra loro (twistati).
Caratteristiche generali
 Dimensioni compatte per una connessione semplice ad apparati di gestione video, monitor e
telecamere.
 Estrema facilità di impiego grazie alla presenza del BNC femmina e della morsettiera.
 Regolazione del livello di guadagno di amplificazione del segnale in trasmissione su tre livelli.
 Doppia impedenza e filtro disturbi per garantire maggiore sicurezza contro le interferenze.
 Predisposizione per fissaggio a muro.
APERTURA DELLA CONFEZIONE
Verificare che l’imballo ed il contenuto non presentino danni visibili. Se alcune parti non sono presenti o
risultano danneggiate, contattare immediatamente il rivenditore. In questi casi non tentare di utilizzare il
dispositivo. Se il prodotto dovesse essere rimandato al fornitore, assicurarsi di spedirlo con il suo imballo
originale.
Contenuto della confezione
 N°1 trasmettitore attivo monocanale.
 Manuale d’uso.
 Vite e dato per il fissaggio del cavo di terra.
AVVERTENZE
• Assicurarsi dell’integrità dell’apparecchio dopo averlo tolto dall’imballo.
• Prima di effettuare qualsiasi operazione di pulizia o di manutenzione disinserire l’apparecchio dalla
rete di alimentazione elettrica. Non usare prodotti spray per la pulizia dell’apparecchio.
• Controllare che la temperatura d’esercizio sia nei limiti indicati e che l’ambiente non sia
particolarmente umido.
• In caso di guasto e/o cattivo funzionamento togliere l’alimentazione tramite l’interruttore generale.
• Il dispositivo deve essere aperto soltanto da personale tecnico qualificato.
• Per le riparazioni rivolgersi solo ad un centro di assistenza tecnica autorizzato.
• È opportuno prevedere a monte degli apparecchi un idoneo interruttore di sezionamento e di
protezione.
• Prima di collegare l’apparecchio alla rete di alimentazione accertarsi che i dati di targa siano
rispondenti a quelli della rete di distribuzione.
• Il collegamento dei balun non necessita di particolari componenti, ma occorre prestare attenzione agli
ingombri qualora venisse utilizzato su dispositivi all’interno di custodie, con staffa a muro o armadi
rack.
ITALIANO

DS1092-017A 3
INSTALLAZIONE
PARTICOLARE DESCRIZIONE

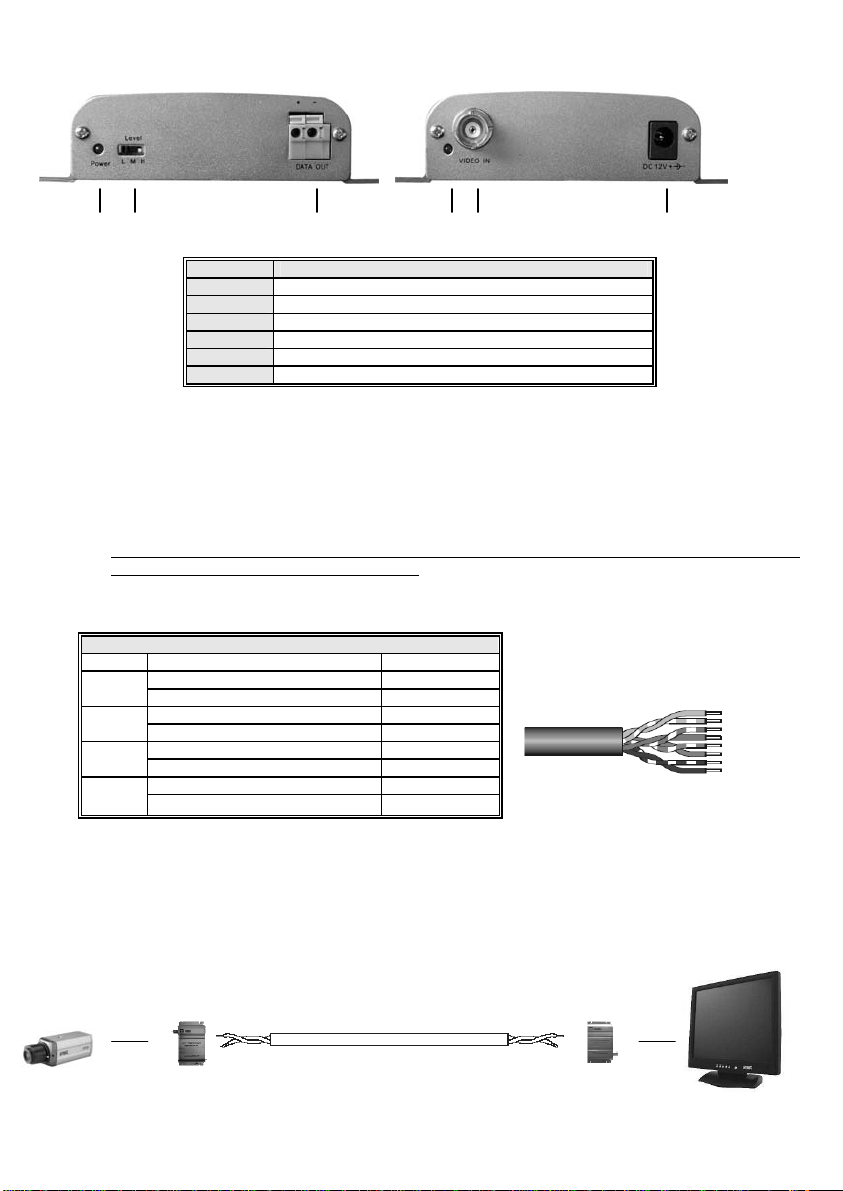

1 Led di alimentazione
2 Selettore regolazione guadagno di amplificazione
3 Morsettiera uscita video su UTP
4 Led presenza segnale video sorgente
5 Connettore BNC ingresso segnale video sorgente
6 Connettore di alimentazione
Tabella 1
1. Prima d’iniziare l’installazione, assicurarsi che tutte le unità da collegare non siano alimentate.
2. Sguainare il cavo UTP CAT5 avendo cura di non tagliare i conduttori.
3. Tagliare, scegliendo tra quelli liberi, i conduttori del colore relativo alla sorgente video da collegare.
eNota Bene
Per impianti a singolo segnale video, su un solo cavo UTP, si consiglia di utilizzare la coppia 4
(bianco / marrone - marrone).
4. Spellare i conduttori prescelti per circa 5 mm ed inserirli nel dispositivo prestando attenzione alla
polarità in quanto il segnale video su cavo UTP è polarizzato (vedere tabella 2).
5. Collegare la sorgente video con il VIDEO BALUN mediante un cavo coassiale.
eNota Bene
Si consiglia di utilizzare, per ciascun segnale video, un collegamento con cavo coassiale “A” – “B” da
75 Ω, la cui lunghezza totale tra il lato sorgente e quello utilizzatore sia inferiore a 50 m.
COLORI / POLARITÀ CAVO UTP
COPPIA COLORE POLARITÀ
Bianco-verde +
1 Verde -
Bianco-arancio +
2 Arancio -
Bianco-blu +
3 Blu -
Bianco-marrone +
4 Marrone -
Tabella 2
1 2 3 4 5 6
CAVO 24 AWG UTP CAT5 O SUPERIORE
A B
A + B ≤50 m

4DS1092-017A
6. Effettuare i collegamenti necessari dal lato utilizzatore.
7. Alimentare il dispositivo attraverso il connettore di alimentazione “6”.
8. Verificare l’accensione del led rosso “1”.
9. Verificare la presenza del segnale video sorgente mediante l’accensione del led verde “4”.
10. Effettuare la regolazione del guadagno di amplificazione del segnale in trasmissione agendo sul
selettore “2”, scegliendo fra i tre differenti livelli di taratura:
 basso (L)
 medio (M)
 alto (H)
È consigliabile utilizzare un basso livello di guadagno in trasmissione.
DISTANZA (m)POSIZIONE
SELETTORE DA A
L 900 1200
M 1200 1800
H 1800 2100
Tabella 3: distanze con cavo 24 AWG UTP CAT5
11. Effettuare l’equalizzazione e la regolazione del segnale video sul ricevitore:
a per raggiungere il livello di definizione e contrasto desiderato, agire sui dip-switch del
ricevitore (vedere tabella 4).
b per raggiungere il livello di luminosità desiderato, agire sul potenziometro del ricevitore.
12. Nel caso non si riesca ad ottenere una corretta visione della scena ripresa ripetere le operazioni dal
punto 11, variando dapprima l’impostazione dei dip-switch sul ricevitore.
In tabella 4 sono riportate le distanze indicative raggiungibili utilizzando nel lato utilizzatore i seguenti
ricevitori: Sch.1092/303; 1092/304; 1092/316.
Impostazione dip-switch e distanze con Sch.1092/302 e Sch.1092/303-304-316
(ATTIVO - ATTIVO)
POSIZIONE SELETTORE
TRASMETTITORE
IMPOSTAZIONE DIP-SWITCH
RICEVITORE DISTANZA (m)
L 900
L 1200
M 1500
M 1800
H 2100
Tabella 4: distanze con cavo 24 AWG UTP CAT5
eNota Bene
• La tabella 4 fornisce una indicazione di massima per l’impostazione dei dip-switch in funzione della
distanza, con una tolleranza di circa ± 150m. Tale parametro può variare in relazione alla qualità del
cavo impiegato per la realizzazione dell’impianto.
• Le distanze possono variare in funzione della qualità del cavo, anche quando quest’ultimo risulta
essere dello stesso tipo / costruttore.
• Le distanze riportate in tabella si riferiscono all’impiego di telecamere a colori. Utilizzando telecamere
in bianco e nero si possono raggiungere anche distanze maggiori.

DS1092-017A 5
• Nel caso in cui tali dispositivi vengano impiegati con apparati DVR, occorre tenere in considerazione
che le distanze indicate potrebbero subire un decremento.
• Occorre, comunque, prestare molta attenzione al collegamento fisico che si intende realizzare.
Nonostante il VIDEO BALUN consenta il trasporto del segnale video su un cavo UTP normalmente
usato nelle reti informatiche, non vi è assolutamente alcuna compatibilità elettrica con i segnali
presenti nella rete. Per questo motivo utilizzare dei VIDEO BALUN con dei cavi già usati in reti
informatiche esistenti richiede estrema attenzione e cautela.
IMPIEGO
Il dispositivo Sch.1092/302 può essere impiegato solo come trasmettitore (TX).
Tale impiego consente di poter connettere una sorgente video utilizzando una sola coppia twistata di un
cavo UTP CAT5 dedicato.
Può essere abbinato ai seguenti ricevitori:
 Sch.1092/303 →“Ricevitore attivo 1ch”
 Sch.1092/304 →“Ricevitore attivo 4ch”
 Sch.1092/316 →“Ricevitore attivo 16ch”
eNota Bene
• Si consiglia l’impiego di alimentatori Urmet Domus Sch.1092/800 – 801, con uscita da 13.2 V.
CARATTERISTICHE TECNICHE
Ingresso video: ..........................................................................................................................BNC femmina
Uscita cavo UTP:........................................................................................................................... Morsettiera
Tipo di cavo consigliato: ...............................................................................24 AWG UTP CAT5 o superiore
........................................................................... Impedenza 100 Ω± 20%, resistenza DC loop 18 Ω/100 m
Impedenza BNC: .......................................................................................................................................75 Ω
Impedenza UTP:......................................................................................................................................100 Ω
Alimentazione:........................................................................................................................ 12 VDC (± 10%)
Assorbimento:..................................................................................................................................max 80mA
Distanza raggiungibile*:.......................................................................................................................3000* m
Protezione sovratensioni: .............................................................................................................................. Si
Temperatura di utilizzo: ......................................................................................................................-10÷45°c
Temperatura d’immagazzinamento:...................................................................................................-30÷60°c
Umidità: ................................................................................................................................................. 0÷95%
Dimensioni (L x H x P):........................................................................................................ 70 x 28 x 105 mm
Peso: ......................................................................................................................................................130 gr
* Tale valore potrà essere raggiunto avendo cura di realizzare l’impianto impiegando:
• cavo 22 AWG UTP CAT6 o superiore;
• telecamera in bianco e nero.
eNota Bene
Le caratteristiche tecniche possono essere soggette a variazione senza alcun preavviso.

6DS1092-017A
APPLICAZIONI
A seconda della distanza tra il lato sorgente e quello utilizzatore, far riferimento alla tabella 5 per la scelta
dei VIDEO BALUN, ricevitori attivi, da impiegare per la realizzazione dell’impianto.
Distanze (m) VIDEO BALUN
Applicazione N° Telecamere da a TX RX
A 1 Sch.
1092/302
Sch.
1092/303
B 4 Sch.
1092/302
Sch.
1092/304
C 16
900 2100
Sch.
1092/302
Sch.
1092/316
Tabella 5
SCHEMI
Qui di seguito si riportano alcuni schemi relativi ad applicazioni di base e di uso comune per il dispositivo
Sch.1092/302.
A
Balun lato sorgente: Sch.1092/302 Balun lato utilizzatore: Sch.1092/303

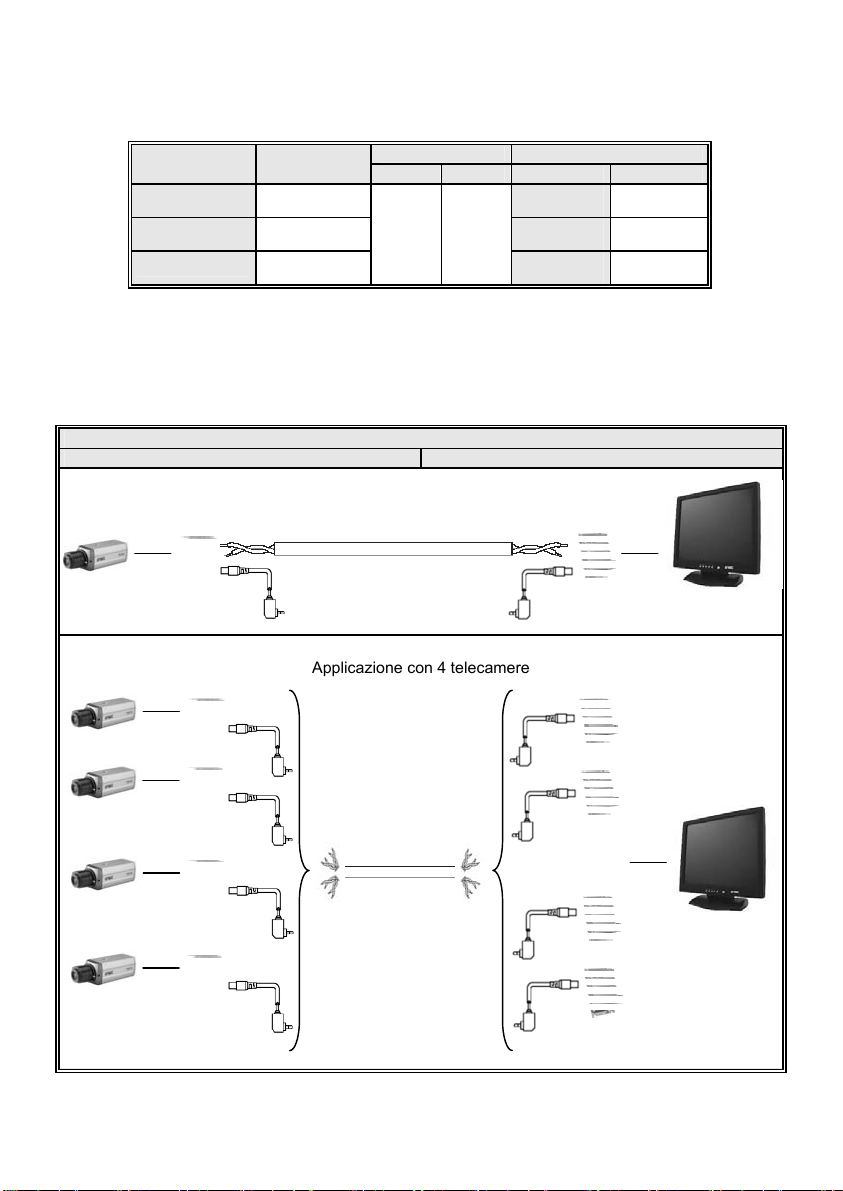

Applicazione con 1 telecamera
Applicazione con 4 telecamere

DS1092-017A 7
eNota Bene
Per informazioni più dettagliate e schemi relativi ad applicazioni più avanzate si consiglia di consultare il
manuale tecnico sui sistemi di trasmissione video.
B

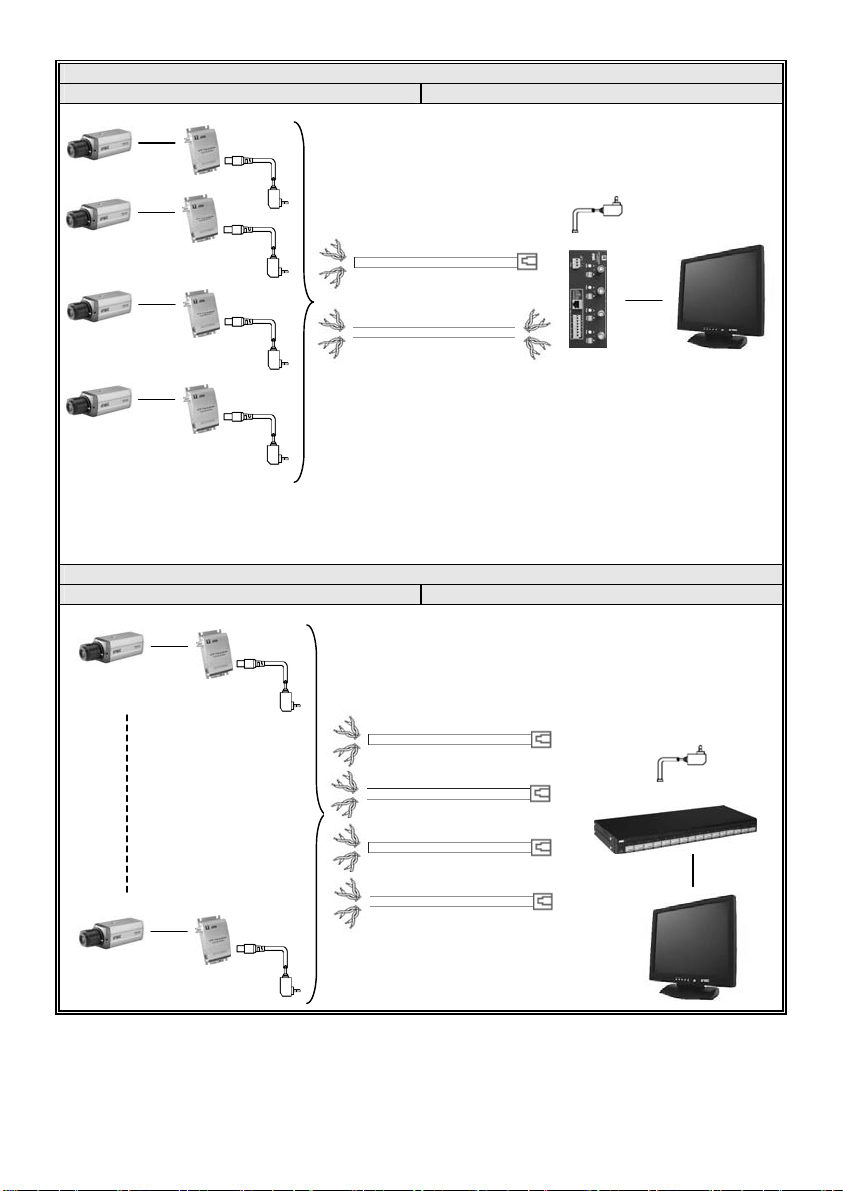

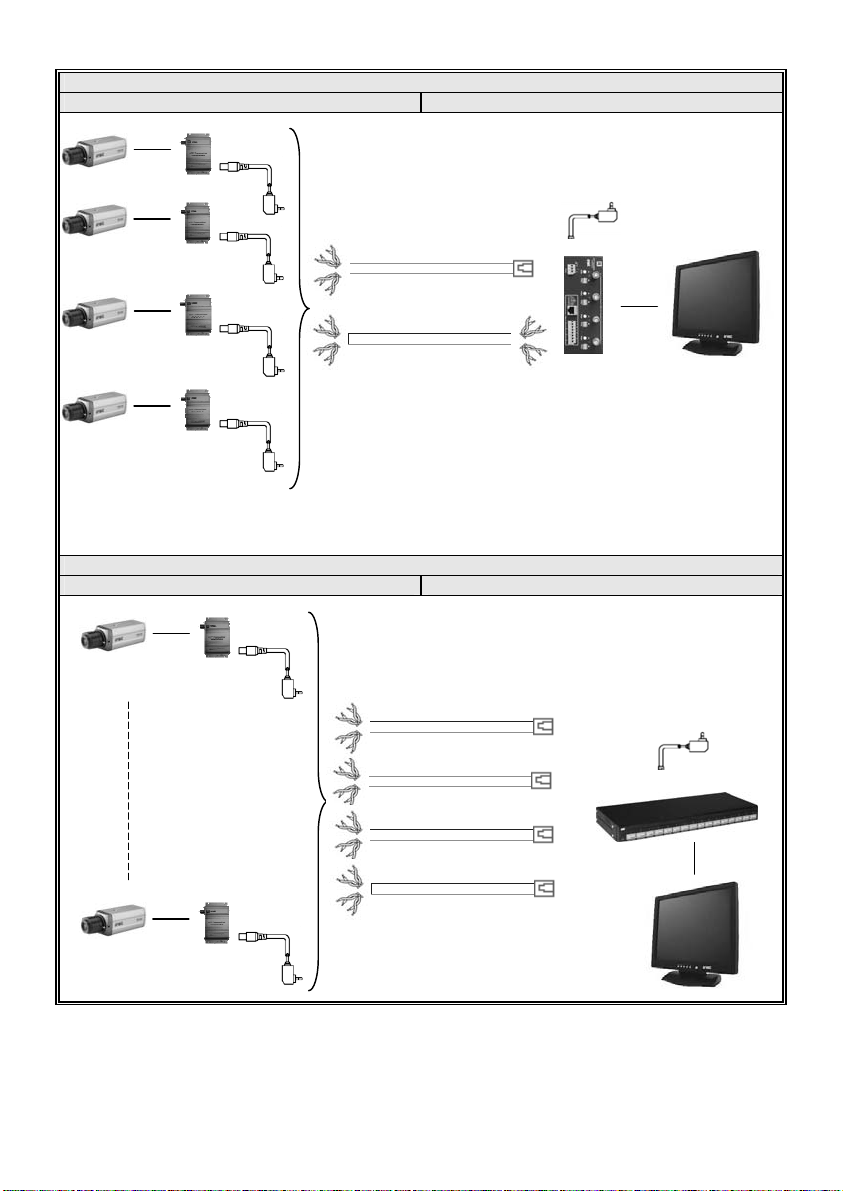

Balun lato sorgente: Sch.1092/302 Balun lato utilizzatore: Sch.1092/304
OPPURE
* Il dispositivo 1092/304 dispone di due tipologie di ingressi per il segnale UTP: su morsettiera o su
connettore RJ45. La scelta dell’ingresso da utilizzare è legata alla soluzione installativa che si
intende realizzare.
C

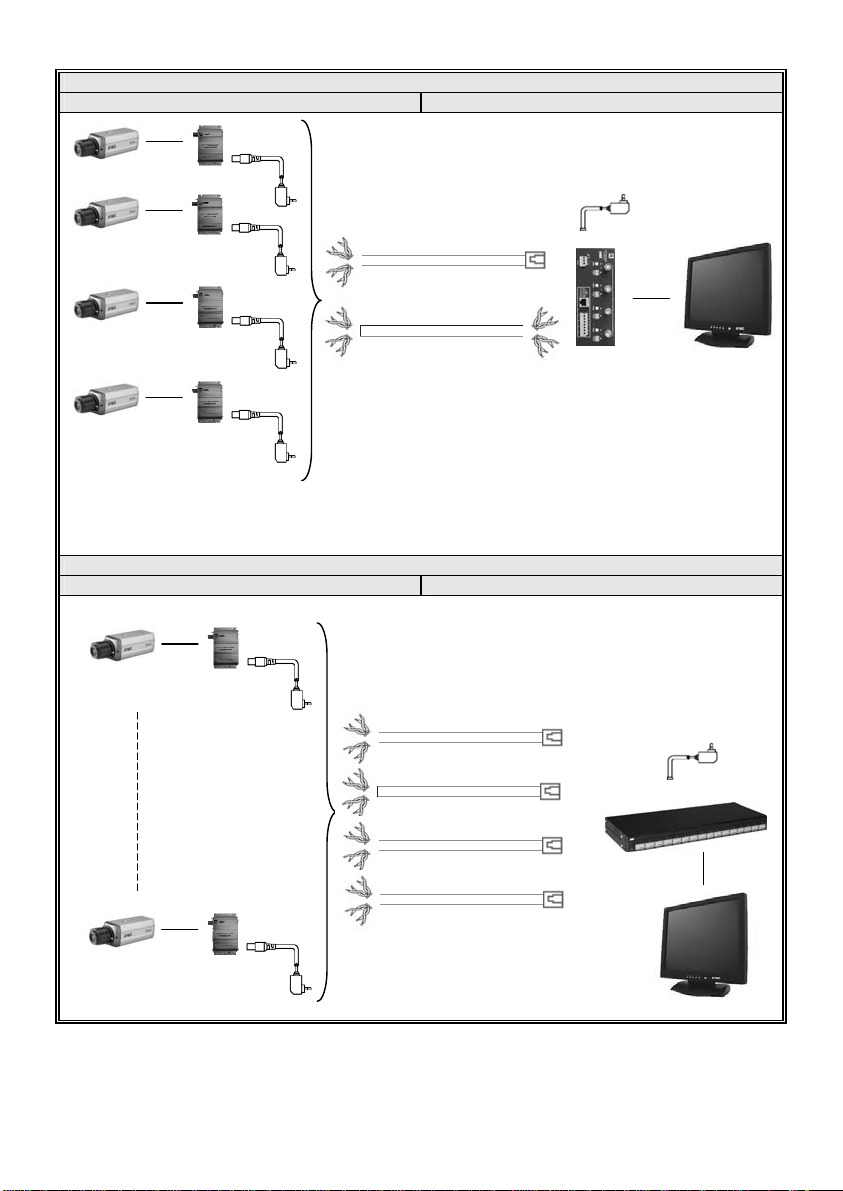

Balun lato sorgente: Sch.1092/302 Balun lato utilizzatore: Sch.1092/316
1÷16

8DS1092-017A
GENERAL INFORMATION
This document shows how to install and use the URMET Domus 1 channel active transmitter Ref.
1092/302.
Read this manual which contains information for correct, safe use carefully.
Keep this manual at hand so that you can refer to it when needed.
PRODUCT DESCRIPTION
URMET Domus S.p.A. Ref.1092/302 consists of an active device (with signal amplification) allowing for
impedance adaptation between coaxial cable and UTP cable. The device is used to transmit a black and
white or colour video signal on UTP (Unshielded Twisted Pair) cable.
Devices are commonly known as VIDEO BALUN (balanced / unbalanced) devices.
The video signal transmitted on the UTP CAT5 cable by this device is balanced and equally split on the
twisted pair thus making transceiving more protected from interference with respect to traditional video
transceiving on a coaxial cable.
The UTP cable is formed by four pairs of insulated, twisted copper wires.
General features
 Compact dimensions for rapid connection to video management apparatuses, monitors and
cameras.
 Very easy to use thanks to the presence of a female BNC and a terminal board.
 Signal amplification gain level adjustment and three-level signal transmission.
 Double impedance and interference filter for ensuring better protection from interference
 Ready to be wall-mounted.
OPENING THE BOX
Check that the packing and the contents are not visibly damaged. Contact the retailer immediately if parts
are either missing or damaged. Do not attempt to use the device in this case. Send the product back in its
original packing if it is damaged.
Contents of the box
 1 one-channel active transmitter
 Instruction manual.
 Screw and nut for earth wire fastening.
PRECAUTIONS
• Make sure that the device is intact after removing it from the package.
• Disconnect the device from the mains before cleaning or maintenance. Do not use spray products to
clean the device.
• Check that the working temperature is within the indicated range and that the environment is not
particularly humid.
• Disconnect power by means of the circuit breaker in the event of a failure and/or bad operation.
• The device can only be opened by qualified technical personnel.
• Exclusively contact an authorised service centre for repairs.
• Arrange a suitable circuit breaker and fuse upstream of the devices.
• Make sure that the rating plate data corresponds to the power specifications before connecting the
device to the mains.
• No special components are needed for connecting the balun devices but care must be devoted to
dimensions if the devices are installed inside casings, on wall brackets or on racks.
ENGLISH

DS1092-017A 9
INSTALLATION
PART DESCRIPTION
1 Power LED
2 Amplification gain adjustment control
3 UTP video output terminal board
4 Source video signal presence LED
5 Source video signal input BNC connector
6 Power connector
Table 1
1. Make sure that no units are powered before starting the installation procedure.
2. Strip the UTP CAT5 cable being careful not to cut the wires.
3. Cut the wire whose colour corresponds to that of the video source to be connected. Choose one of
the free wires.
eImportant note:
It is advisable to use the 4 wire pair (white/brown - brown) for single video signal systems on one only
UTP.
4. Strip the chosen wires by approximately 5 mm and insert them in the device making sure that the
polarity is correct because the UTP video signal is polarised (see table 2).
Table 2
5. Connect the video source to the VIDEO BALUN by means of a coaxial cable.
eImportant note:
It is advisable to use a “A” – “B” 75 Ωcoaxial cable for each video signal whose total length between
the source side and the user side is less than 50 m.
UTP WIRE COLOURS/POLARITY
PAIR COLOUR POLARITY
White-green +
1 Green -
White-orange +
2 Orange -
White-blue +
3 Blue -
White-brown +
4 Brown -
123 4 5 6
Pair 1
Pair 2
Pair 3
Pair 4
24 AWG UTP CAT5 CABLE OR HIGHER
A B
A + B ≤50 m

10 DS1092-017A
6. Make the necessary connections on user side.
7. Power the device by means of the power connector “6”.
8. Check that the red LED “1” is on.
9. Check that the source video signal is present: the green LED “4” should light up.
10. Adjust the transmission signal gain by means of selector “2” choosing one of three possible
calibration levels:
 low (L)
 medium (M)
 high (H)
A low transmission gain level is recommended
DISTANCE (m)SELECTOR
POSITION FROM TO
L 900 1200
M 1200 1800
H 1800 2100
Table 3: distances with 24 AWG UTP CAT5 cable
11. Equalise and adjust the video signal on the receiver:
a adjust the dip switches on the receiver (see table 4) to obtain the required definition and
contrast levels;
b turn the receiver potentiometer to reach the required brightness level.
12. Repeat the operations in step 11 and firstly change the dip switch settings on the receiver if the
picture is not right.
Table 4 shows the approximate distances which may be reached on user side with the receivers
Ref.1092/303; 1092/304; 1092/316.
Dip switch setting and distances with Ref. 1092/302 and Ref.1092/303-304-316
(ACTIVE - ACTIVE)
TRANSMITTER SELECTOR
POSITION RECEIVER DIP SWITCH SETTING DISTANCE (m)
L 900
L 1200
M 1500
M 1800
H 2100
Table 4: distances with 24 AWG UTP CAT5 cable
eImportant note:
• Table 4 shows the approximate dip switch settings according to distance with a tolerance of
approximately ± 150m. This parameter may vary according to the quantity of wire used for system
installation.
• The distances may vary according to the wire quality also when the latter is made by the same
manufacturer as the devices.
• The distances shown in the table refer to the use of colour cameras. Higher distances may be
obtained using black and white cameras.

DS1092-017A 11
• Consider that the distances may decrease if the devices are used with DVR apparatuses.
• Consider the physical connection to be made with the utmost attention.Although the video balun
system allows to carry video signals on UTP cables generally used in IT systems, the balun system
will not be electrically compatible with the signals present online in any way. For this reason, the
utmost care is required when installing a video balun system using wires already installed in an IT
network.
USE
The 1092/302 device may only be used as a transmitter (TX).
The device allows to connect a video source using one pair of twisted wires in a dedicated UTP CAT5
cable.
It may be used in combination with the following receivers:
 Ref.1092/303 →“1ch active receiver”
 Ref.1092/304 →“4ch active receiver”
 Ref.1092/316 →“16ch active receiver”
eImportant note:
• The use of Urmet Domus Ref.1092/800-801 power supplies with 13.2 V output is recommended.
TECHNICAL SPECIFICATIONS
Video input/output:....................................................................................................................... Female BNC
UTP cable input/output:...........................................................................................................Terminal board
Recommended wire type:.................................................................................24 AWG UTP CAT5 or higher
...........................................................................Impedance 100 Ω± 20%, resistance DC loop 18 Ω/100 m
BNC impedance: .......................................................................................................................................75 Ω
UTP impedance:......................................................................................................................................100 Ω
Power: .................................................................................................................................... 12 VDC (± 10%)
Consumption: .................................................................................................................................max. 80mA
Reachable distance *:..........................................................................................................................3000* m
Voltage surge protection:............................................................................................................................ Yes
Working temperature range:............................................................................................................... -10-45°C
Storage temperature range: ............................................................................................................... -30-60°C
Humidity:................................................................................................................................................. 0-95%
Dimensions (W x H x D): .........................................................................................................70x28x105 mm
Weight (each): ......................................................................................................................................... 130 g
* This value may be reached if the following are used for system installation:
• 22 AWG UTP CAT6 cable or higher
• black and white camera.
eImportant note:
Technical features may be subject to change without prior notice.

12 DS1092-017A
APPLICATIONS
Refer to table 5 to select the active receivers to be used for system installation according to the distance
between source and user.
Distances (m) VIDEO BALUN
Application N. of cameras from to TX RX
A 1 Ref.
1092/302
Ref.
1092/303
B 4 Ref.
1092/302
Ref.
1092/304
C 16
900 2100
Ref.
1092/302
Ref.
1092/316
Table 5
DIAGRAMS
Some diagrams related to basic applications and common use of the Ref. 1092/302 device are shown
below.
A
Balun source side: Ref.1092/302 Balun user side: Ref.1092/303
Application with 1 camera
Application with 4 camera

DS1092-017A 13
eImportant note:
Refer to the video transmission system technical manual for more detailed information and most complex
application diagrams.
B
Balun source side: Ref.1092/302 Balun user side: Ref.1092/304
OR
* The 1092/304 device has two UTP signal input types (terminal board or RJ45 connector). Choose
either one or the other according to the installation solution you want.
C
Balun source side: Ref.1092/302 Balun user side: Ref.1092/316
1÷16

14 DS1092-017A
GENERALITES
Le présent document décrit l’installation et le mode d’utilisation du modèle d'émetteur actif à une voie
URMET Domus S.p.A., Réf.1092/302.
Avant d'utiliser l'équipement, lire le présent manuel, qui en décrit le fonctionnement correct et sûr.
Conserver le présent manuel avec soin et dans un lieu facilement identifiables pour pouvoir le consulter
aisément en cas de besoin.
DESCRIPTION DU PRODUIT
Le produit URMET Domus S.p.A. Réf.1092/302 se compose d'un dispositif actif (avec amplification de
signal) qui, en permettant l'adaptation d'impédance entre le câble coaxial et le câble UTP, est utilisé pour
l'émission d'un signal vidéo, en noir/blanc ou couleurs, sur un câble UTP (Unshielded Twisted Pair).
Ces dispositifs sont généralement appelés VIDEO BALUN (balanced / unbalanced).
Le signal vidéo transmis sur le câble UTP CAT5 par ce dispositif est équilibré et également réparti sur la
paire torsadée, en rendant l'émission/réception mieux protégée contre les interférences par rapport à
l'émission/réception vidéo sur câble axiale.
Le câble UTP est constitué de quatre paires de conducteurs en cuivre isolés et torsadés (twistés).
Caractéristiques générales
 Dimensions compactes pour une connexion aisée à des appareils de gestion vidéo, des écrans
ou des caméras.
 Grande facilité d'utilisation, grâce à la présence du BNC femelle et du bornier.
 Réglage du niveau de gain d'amplification du signal transmis (trois niveaux).
 Double impédance et filtre à perturbations pour assurer une meilleure protection contre les
interférences.
 Prédisposition pour la fixation murale.
OUVERTURE DE L'EMBALLAGE
Vérifier que l’emballage et son contenu ne présentent aucun dommage visible. S’il manque une pièce ou si
des pièces sont endommagées, contacter immédiatement le revendeur. Ne tenter d’utiliser le dispositif, en
aucun cas. Si nécessaire, le produit doit impérativement être retourné au fournisseur dans son emballage
d’origine.
Contenu de l’emballage
 N°1 émetteur actif mono-voie.
 Manuel utilisateur
 Vis et écrou de fixation du câble de terre.
AVERTISSEMENTS
• Après avoir retiré l’emballage, s’assurer de l’état intact de l’appareil.
• Avant de procéder à toute opération de nettoyage ou de maintenance, débrancher l’appareil du
secteur. Ne pas utiliser de produits en spray pour le nettoyage de l’appareil.
• Vérifier que la température de fonctionnement est conforme aux limites indiquées et que
l'environnement ne présente pas une humidité excessive.
• En cas de panne et/ou de fonctionnement irrégulier, couper l’alimentation à l’aide de l’interrupteur
général.
• Seul un personnel technique qualifié peut ouvrir le dispositif.
• Pour les réparations, s’adresser uniquement à un centre après-vente agréé par le constructeur.
• Il est conseillé de prévoir un interrupteur de sectionnement et de protection en amont de l’appareil.
• Avant de brancher l’appareil au secteur, s’assurer que ses caractéristiques nominales correspondent
bien à celles du réseau d’alimentation.
• Le raccordement des baluns ne requiert pas de composants particuliers; il est quand même
nécessaire de veiller aux encombrements, en cas d'utilisation sur des dispositifs renfermés dans des
boîtiers, avec un étrier mural ou dans des baies.
FRAN
Ç
AIS

DS1092-017A 15
INSTALLATION
ELEMENT DESCRIPTION
1 Diode d'alimentation
2 Sélecteur de réglage du gain d'amplification
3 Bornier de sortie vidéo sur UTP
4 Diode de présence du signal vidéo source
5 Connecteur BNC d'entrée du signal vidéo source
6 Connecteur d'alimentation
Tableau 1
1. Avant de procéder à l'installation, s'assurer que toutes les unités à brancher sont hors tension.
2. Dégainer le câble UTP CAT5, en veillant à ne pas couper les conducteurs.
3. Parmi les conducteurs libres, couper ceux dont la couleur correspond à la source vidéo à
brancher.
eN.B. :
Pour les installations à simple signal vidéo, sur un seul câble UTP, il est conseillé d'utiliser la
paire de câbles 4 (blanc / marron - marron).
4. Dégainer les conducteurs choisis sur environ 5 mm et les introduire dans le dispositif, en veillant
à leur polarité, car le signal vidéo sur câble UTP est polarisé (voir tableau 2).
Tableau 2
5. Raccorder la source vidéo au VIDEO BALUN par le biais du câble coaxial.
eN.B. :
Pour chaque signal vidéo, il est conseillé d'utiliser un raccordement par câble coaxial “A” – “B” de 75
Ω, dont la longueur totale entre les côtés source et utilisateur doit être inférieure à 50 m.
COULEURS / POLARITE CABLE UTP
PAIRE COULEUR POLARITE
Blanc-vert +
1 Vert -
Blanc-orange +
2 Orange -
Blanc-bleu +
3 Bleu -
Blanc-marron +
4 Marron -
123 4 5 6
Paire 1
Paire 2
Paire 3
Paire 4
CABLE 24 AWG UTP CAT5 OU SUPERIEUR
A B
A + B ≤50 m

16 DS1092-017A
6. Réaliser les raccordements nécessaires côté utilisateur.
7. Alimenter le dispositif via le connecteur d'alimentation “6”.
8. Vérifier l'allumage de la diode rouge “1”.
9. Vérifier la présence du signal vidéo source, témoignée par l'allumage de la diode verte “4”.
10. Effectuer le réglage du gain d'amplification du signal transmis, en agissant sur le sélecteur “2”,
lequel comporte trois niveaux de gain :
 bas (L)
 moyen (M)
 élevé (H)
Il est conseillé d'utiliser un bas niveau de gain en transmission.
DISTANCE (m)POSITION DU
SELECTEUR DE A
L 900 1200
M 1200 1800
H 1800 2100
Tableau 3: distances avec câble 24 AWG UTP CAT5
11. Procéder à l'égalisation et au réglage du signal vidéo sur le récepteur :
a. pour obtenir le niveau de définition et de contraste désiré, agir sur les sélecteurs du
récepteur (voir tableau 4) ;
b pour obtenir le niveau de luminosité désiré, agir sur le potentiomètre du récepteur.
12. Si l'on ne parvient pas à obtenir une vision correcte de la scène filmée, répéter les opérations
depuis le point 11, en modifiant d'abord le réglage des sélecteurs sur le récepteur.
Le tableau 4 indique les distances approximatives que l'on peut obtenir en utilisant les récepteurs
suivants : Réf.1092/303 ; 1092/304 ; 1092/316.
Réglage du sélecteur et distances avec Réf.1092/302 et Réf.1092/303-304-316
(ACTIF - ACTIF)
POSITION DU SELECTEUR
EMETTEUR
REGLAGE DU SELECTEUR
RECEPTEUR DISTANCE (m)
L 900
L 1200
M 1500
M 1800
H 2100
Tableau 4 : distances avec câble 24 AWG UTP CAT5

DS1092-017A 17
eN.B. :
• Le tableau 4 donne une indication de principe pour le réglage des sélecteurs en fonction de la
distance, avec une tolérance d'environ ± 150m. Ce paramètre peut varier en fonction de la qualité du
câble utilisé pour réaliser l'installation.
• Les distances peuvent varier en fonction de la qualité du câble, et ce même lorsque celui-ci est du
même type/fabricant que celui prescrit
• Les distances indiquées dans le tableau se rapportent à l'utilisation de caméras en couleurs. En
utilisant des caméras n/b, l'on peut atteindre des distances supérieures.
• Lorsque ces dispositifs sont utilisés avec des appareils DVR, il faut rappeler que les distances
indiquées pourraient subir une réduction.
• Il est néanmoins nécessaire de porter une extrême attention au raccordement physique à réaliser.
Bien que le VIDEO BALUN permette le transfert du signal vidéo sur un câble UTP normalement
utilisé sur les réseaux informatiques, il n'y a absolument aucune compatibilité électrique avec les
signaux présents sur le réseau. C'est pourquoi l'utilisation des VIDEO BALUNS avec des câbles déjà
employés sur les réseaux informatiques existants, exige beaucoup d'attention et de prudence.
UTILISATION
Le dispositif Réf.1092/302 ne peut être utilisé qu'en guise d'émetteur (TX).
Cette utilisation permet de connecter une source vidéo en utilisant une seule paire torsadée d'un câble
UTP CAT5 dédié.
Il peut être associé aux récepteurs suivants :
 Réf.1092/303 →“Récepteur actif 1ch”
 Réf.1092/304 →“Récepteur actif 4ch”
 Réf.1092/316 →“Récepteur actif 16ch”
eN.B. :
• Il est conseillé d'utiliser des alimentateurs Urmet Domus Réf.1092/800 – 801, avec sortie 13,2 V.
CARACTERISTIQUES TECHNIQUES
Entrée / sortie vidéo :................................................................................................................... BNC femelle
Entrée / sortie câble UTP : ...................................................................................................................Bornier
Type de câble conseillé :........................................................................... 24 AWG UTP CAT5 ou supérieur
...........................................................................Impédance 100 Ω± 20%, résistance DC loop 18 Ω/100 m
Impédance BNC : ......................................................................................................................................75 Ω
Impédance UTP :.....................................................................................................................................100 Ω
Alimentation :.......................................................................................................................... 12 VCC (± 10%)
Absorption : ...........................................................................................................................maximum 80mA
Distance réalisable* : ..........................................................................................................................3000* m
Protection contre les surtensions : ..............................................................................................................Oui
Température de fonctionnement :...................................................................................................... -10÷45°C
Température de stockage : ............................................................................................................... -30÷60°C
Humidité : .............................................................................................................................................. 0÷95%
Dimensions (L x H x P) : ......................................................................................................... 70x28x105 mm
Poids (chaque) : .....................................................................................................................................130 gr
* Cette valeur peut être atteinte en réalisant l'installation à l'aide :
• d'un câble 22 AWG UTP CAT6 ou supérieur
• d'une caméra n/b.
eN.B. :
Les caractéristiques techniques peuvent varier sans préavis.

18 DS1092-017A
APPLICATIONS
En fonction de la distance entre les côtés source et utilisateur, se reporter au tableau 5 pour choisir les
VIDEO BALUNS (émetteurs actifs) à utiliser pour réaliser l'installation.
Distances (m) VIDEO BALUN
Application N.bre de
caméras de A TX RX
A 1 Réf.
1092/302
Réf.
1092/303
B 4 Réf.
1092/302
Réf.
1092/304
C 16
900 2100
Réf.
1092/302
Réf.
1092/316
Tableau 5
SCHEMAS
Voici quelques schémas relatifs à des applications de base et d'usage courant du dispositif Réf. 1092/302.
A
Balun côté source : Réf.1092/302 Balun côté utilisateur : Réf.1092/303
Application avec une caméra
Application avec quatre caméras

DS1092-017A 19
eN.B. :
Pour plus d'informations et pour les schémas relatifs à des applications plus avancées, se reporter au
manuel technique des systèmes de transmission vidéo.
B
Balun côté source : Réf.1092/302 Balun côté utilisateur : Réf.1092/304
OU BIEN
* Le dispositif 1092/304 comporte deux typologies d'entrées pour le signal UTP : sur bornier ou sur
connecteur RJ45. Le choix de l'entrée dépend de la solution d'installation à réaliser.
C
Balun côté source : Réf.1092/302 Balun côté utilisateur : Réf.1092/316
1÷16

20 DS1092-017A
ALLGEMEINE INFORMATIONEN
Dieses Dokument beschreibt die Installation und den Einsatz des Modells des aktiven Senders mit 1 Kanal
von URMET Domus S.p.A. Typ 1092/302.
Vor dem Gebrauch des Geräts diese Gebrauchsanleitung lesen, die dessen korrekten und sicheren
Gebrauch beschreibt.
Diese Gebrauchsanleitung sorgsam und an einem leicht zugänglichen Ort aufbewahren, um sie bei Bedarf
umgehend konsultieren zu können.
PRODUKTBESCHREIBUNG
Das Produkt von URMET Domus S.p.A. Typ 1092/302 besteht aus einem aktiven Bauteil (mit
Signalverstärkung), das, da es die Impedanzanpassung zwischen Koaxialkabel und UTP-Kabel gestattet,
für die Übertragung eines Videosignals in schwarz-weiß oder in Farbe auf dem UTP-Kabel (Unshielded
Twisted Pair) eingesetzt wird.
Diese Bauteile werden im allgemeinen VIDEO BALUN (ausgeglichen / nicht ausgeglichen) genannt.
Das auf dem UTP-Kabel CAT5 von diesem Bauteil übertragene Signal wird ausgeglichen und gleichmäßig
auf dem verdrillten Paar verteilt und bietet so einen besseren Schutz der Übertragung und des Empfangs
gegen Interferenzen im Vergleich zur herkömmlichen Art der Übertragung und des Empfangs auf
Koaxialkabel.
Das UTP-Kabel ist ein aus vier isolierten und untereinander verflochtenen (verdrillten) Kupferleiterpaaren
bestehendes Kabel.
Allgemeine Merkmale
 Kompakte Abmessungen für einen einfachen Anschluss an Videosysteme, Monitore und
Kameras.
 Extrem einfache Verwendung dank der BNC-Buchse und der Klemmenleiste.
 Einstellung des Verstärkungsniveaus des Übertragungssignals auf drei Ebenen.
 Doppelte Impedanz und Störfilter, um größeren Schutz gegen Interferenzen zu garantieren
 Auslegung für die Wandmontage.
ÖFFNEN DER VERPACKUNG
Überprüfen, ob die Verpackung und der Inhalt keine erkennbaren Schäden aufweisen. Fehlen Teile oder
erweisen diese sich als beschädigt, unmittelbar den Händler kontaktieren. In diesen Fällen nicht
versuchen, das Gerät zu verwenden. Muss das Produkt an den Lieferanten zurückgeschickt werden,
vergewissern Sie sich, dass dies in der Originalverpackung erfolgt.
Inhalt der Verpackung
 1 aktiver Einkanal-Sender.
 Gebrauchsanleitung
 Schraube und Mutter für die Anbringung des Erdkabels.
DEUTSCH
