auroMATIC 560
VRS 560
ES, GB

Para el usuario/para el instalador especializado
Instrucciones de uso y de instalación
auroMATIC 560
Regulador diferencial solar VRS 560
ES

VRS 560
Regulador diferencial solar
ES
Instrucciones de uso
auroMATIC 560
Para el usuario/para el instalador especializado
Índice
Información general...................................................4
Características especiales del producto.................4
1 Indicaciones sobre la documentación ..........4
1.1 Conservación de la documentación....................4
1.2 Símbolos utilizados.................................................4
1.3 Validez de las instrucciones .................................4
1.4 Homologación CE....................................................4
2 Seguridad .........................................................4
3 Indicaciones sobre la instalación y el uso...5
3.1 Garantía del Fabricante..........................................5
3.2 Uso adecuado...........................................................5
3.3 Requisitos del lugar de instalación.....................5
3.4 Conservación............................................................5
3.5 Reciclaje y eliminación de residuos....................5
4 Funciones ......................................................... 6
4.1 Ganancia solar .........................................................6
4.2 Recarga......................................................................6
4.3 Retraso de recarga .................................................6
4.4 Protección contra las legionelas .........................6
4.5 Protección de bloqueo de bomba .......................6
4.6 Circulación ................................................................6
4.7 Calendario anual .....................................................6
4.8 Control de la duración de conexión....................7
4.9 Funciones especiales..............................................7
4.9.1 Función fiesta...........................................................7
4.9.2 Recarga puntual ......................................................7
4.9.3 Función vacaciones.................................................7
4.10 Prioridad del acumulador......................................7
4.11 Función de protección contra heladas ..............7
4.12 Función de protección del circuito solar ...........8
4.13 Funcionamiento adicional de la bomba solar
(función del colector tubular) ..............................8
5 Uso....................................................................8
5.1 Guía del usuario.......................................................8
5.2 Vista general de los elementos de mando........8

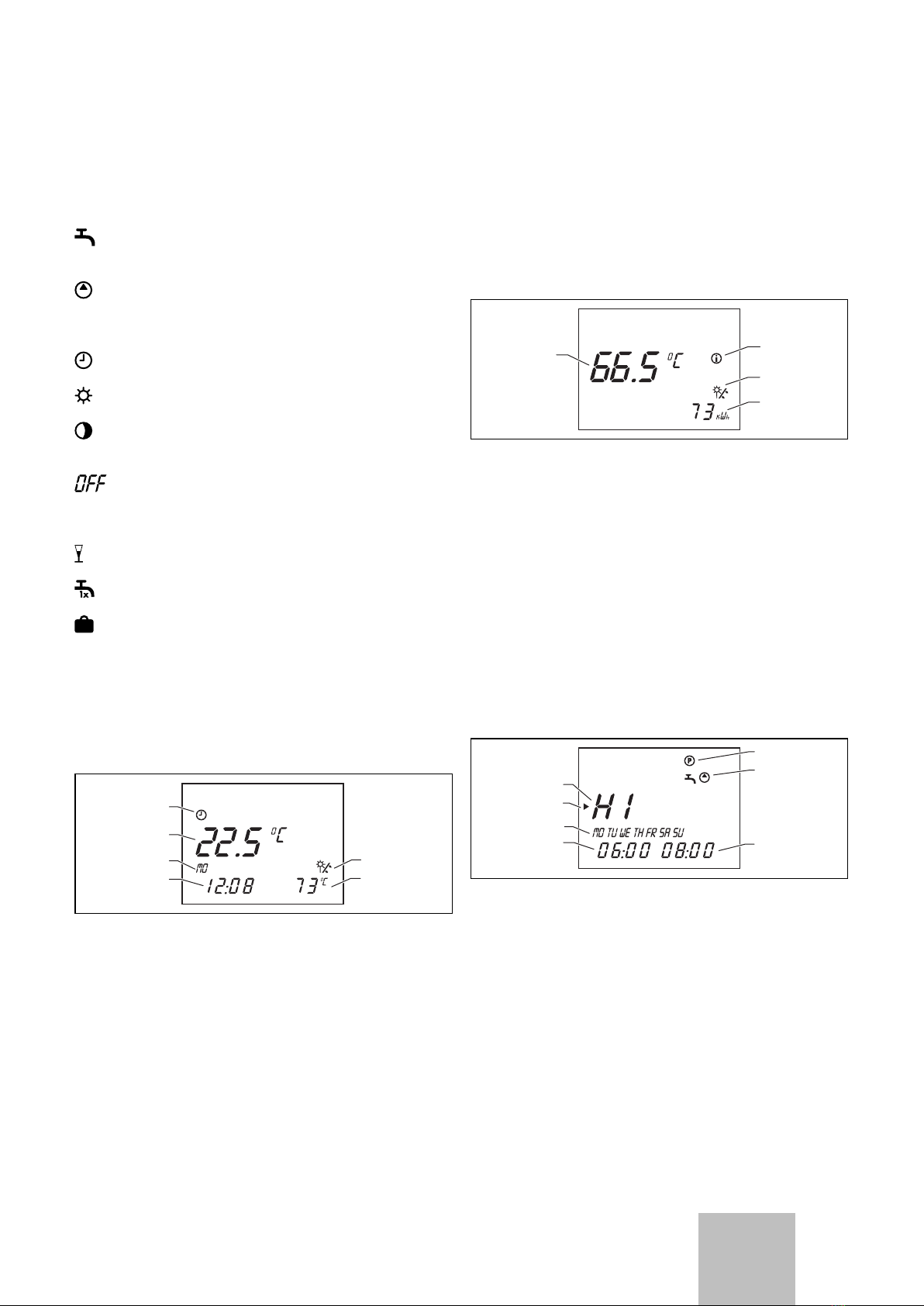

5.3 Vista general de la pantalla..................................8
5.4 Tipos de pantalla.....................................................9
5.4.1 Pantalla del nivel principal de uso ......................9
5.4.2 Pantalla del nivel de información........................9
5.4.3 Pantalla del nivel de programación ....................9
5.4.4 Pantalla de las funciones especiales................ 10
5.4.5 Pantalla del nivel de servicio/diagnóstico....... 10
5.4.6 Pantalla del nivel del especialista ..................... 10
5.5 Ajustes ..................................................................... 10
5.5.1 Mostrar valores de ajuste y servicio................. 10
5.5.2 Ajustes en el nivel principal de uso....................11
5.5.3 Ajuste del programa temporal de la
función de recarga..................................................11
5.5.4 Ajuste del programa temporal de la bomba
de recirculación ......................................................12
5.6 Activar las funciones especiales ........................12
6 Avisos de error...............................................13

Instrucciones de uso auroMATIC 560 0020060907_004
Información general
El regulador solar auroMATIC 560 es un kit de regula-
ción, controlado por la diferencia de temperatura. Sirve
para el calentamiento de agua con ayuda de energía
solar y dispone de una función de recarga a demanda
para los calentadores de Vaillant.
El set de regulación es un sistema de regulación comple-
to para instalaciones solares con un campo de colector y
un acumulador solar.
El regulador puede controlar adicionalmente otros com-
ponentes diferentes:
- una instalación de calentamiento de piscina o
- una segundo acumulador solar
y además:
– un segundo campo del colector o
– una bomba de recirculación o
– una caldera de carbón
Si se conecta un segundo campo de colector, debe usar-
se una sonda de colector adicional (disponible como ac-
cesorio).
Si se conecta un segundo acumulador solar o una pisci-
na, deben instalarse sensores estándar adicionales (dis-
ponibles como accesorio).
El registro de la ganancia solar puede realizarse median-
te un sensor de ganancia adicional (disponible como ac-
cesorio).
Características especiales del producto
El software de diagnosis vrDIALOG 810 de Vaillant, dis-
ponible como accesorio, permite una visualización y un
acceso sencillos a todos los parámetros ajustados a tra-
vés de un ordenador (sistema operativo Windows). Para
ello se ha equipado al regulador solar con una interfaz
eBUS.
1 Indicaciones sobre la documentación
Las siguientes indicaciones sirven como referencia para
toda la documentación.
También hay otros documentos que son válidos en rela-
ción con estas instrucciones de uso e instalación.
No nos responsabilizamos de los daños ocasionados
por ignorar estas instrucciones.
Documentación de validez paralela
Al utilizar el regulador diferencial solar auroMATIC 560
observe todas las instrucciones de uso de las piezas y
componentes de la instalación. Dichas instrucciones de
uso acompañan a todas las piezas de la instalación, así
como a los componentes complementarios.
1.1 Conservación de la documentación
Conserve estas instrucciones de uso y de instalación, así
como el resto de la documentación vigente, de modo
que estén disponibles siempre que sea necesario.
En caso de cesión o venta del aparato, entregue la docu-
mentación al futuro propietario.
1.2 Símbolos utilizados
¡Cuando utilice el aparato, tenga en cuenta las indicacio-
nes de seguridad que contienen estas instrucciones de
uso!
d¡Peligro!
Peligro inminente para la vida y la integridad fí-
sica.
e¡Peligro!
¡Peligro de muerte por electrocución!
H¡Peligro!
¡Peligro de escaldadura y de quemaduras!
a¡Atención!
¡Posible situación de riesgo para el producto y
el medio ambiente!
h¡Observación!
Informaciones e indicaciones útiles.
• Símbolo que indica una actividad que debe realizarse.
1.3 Validez de las instrucciones
Estas instrucciones de instalación sólo tienen validez
para los aparatos con los siguientes números de artículo:
306764, 306767.
El número de artículo de su aparato se encuentra en la
placa de características.
1.4 Homologación CE
Con la Homologación CE se certifica que el regulador di-
ferencial solar auroMATIC 560 cumple los requisitos bá-
sicos de las correspondientes directivas según el esque-
ma general de tipos.
2 Seguridad
La centralita de regulación tiene que instalarse por un
establecimiento técnico especializado y reconocido, que
sea responsable de la observación de las normas y pres-
cripciones existentes.
Modificaciones
Para realizar cualquier modificación en el calentador o
en su entorno, debe consultar siempre a su S.A.T. oficial.
1 Indicaciones sobre la documentación
2 Seguridad

5Instrucciones de uso auroMATIC 560 0020060907_00 ES
a¡Atención!
¡Peligro de daños causados por modificaciones
inadecuadas!
En ningún caso acceda al interior del kit de re-
gulación, ni de otros componentes del equipo, ni
los manipule usted mismo.
3 Indicaciones sobre la instalación y
el uso
3.1 Garantía del Fabricante
- De acuerdo con lo establecido en la Ley 23/2003 del
10 de Julio de Garantías en la Venta de Bienes de Con-
sumo, Vaillant se hace responsable de las faltas de
conformidad que se manifiesten en un plazo de dos
años desde la entrega.
- La garantía de los repuestos tendrá una duración de
dos años desde la fecha de entrega del aparato.
- Esta garantía es válida exclusivamente dentro del terri-
torio español.
Condiciones de garantía
Salvo prueba en contrario, se entenderá que los bienes
son conformes y aptos para la finalidad con la que se ad-
quieren, siempre y cuando se cumplan las siguientes
condiciones:
1º El aparato garantizado deberá corresponder a los
aparatos que el fabricante diseña expresamente para
España, y deberá ser instalado en España.
2ºTodas las posibles reparaciones deberán ser efectua-
das exclusivamente por nuestro Servicio Técnico Ofi-
cial.
3ºLos repuestos que se emplearán para la sustitución de
piezas serán los determinados por nuestro Servicio
Técnico Oficial, y en todos los casos serán originales
Vaillant.
4ºPara la plena eficacia de la garantía, será imprescindi-
ble que esté anotada la fecha de compra y validada
mediante el sello y firma del establecimiento que rea-
lizó la venta.
5ºEl consumidor deberá informar a Vaillant de la falta
de conformidad del bien, en un plazo inferior a dos
meses desde que tuvo conocimiento de la misma.
La garantía excluye expresamente averías producidas
por:
a) Uso inadecuado del bien, o no seguimiento del proce-
dimiento de instalación y mantenimiento, descrito en
el libro de instrucciones y demás documentación faci-
litada a tal efecto.
b) Sobrecarga de cualquier índole.
c) Manipulación de los equipos por personas no autori-
zadas.
3.2 Uso adecuado
El regulador solar auroMATIC 560 se ha fabricado según
el estado de la técnica y las reglas de seguridad técnica
oficiales. Sin embargo, una utilización inadecuada puede
suponer peligros para la integridad corporal y la vida del
usuario o de terceros o daños en la máquina y otros
daños materiales.
El aparato es un sistema de regulación para la regula-
ción de acumuladores de agua caliente con calentamien-
to solar, así como con la posibilidad de recarga a través
de un calefactor o un calentador eléctrico de inmersión.
Cualquier otro uso será considerado como no adecuado.
El fabricante/distribuidor no se responsabilizará de los
daños causados por usos inadecuados. El riesgo será ex-
clusivamente de parte del usuario.
La observación de las presentes instrucciones, así como
del resto de documentación válida, se considera parte
del uso apropiado.
a¡Atención!
Se prohibe cualquier otro uso.
3.3 Requisitos del lugar de instalación
La instalación de la centralita de regulación deberá efec-
tuarse en locales secos.
3.4 Conservación
Limpie la carcasa del regulador con un paño húmedo y
un poco de jabón.
h¡Observación!
No utilice productos abrasivos ni de limpieza
que puedan dañar de manera especial la panta-
lla.
3.5 Reciclaje y eliminación de residuos
La centralita y sus accesorios no deben desecharse con
la basura doméstica. Asegúrese de que el aparato usado
y, dado el caso, los accesorios existentes, se eliminen
adecuadamente.
Seguridad 2
Indicaciones sobre la instalación y el uso 3

Instrucciones de uso auroMATIC 560 0020060907_006
4 Funciones
4.1 Ganancia solar
El regulador solar funciona según el principio de regula-
ción de la diferencia de temperatura. El regulador pone
en funcionamiento la bomba del colector en el momento
en que la diferencia de temperatura (temperatura del co-
lector - temperatura del acumulador) está por encima de
la diferencia ajustada de puesta en servicio.
El regulador apaga la bomba del colector en el momento
en que la diferencia de temperatura (temperatura del co-
lector - temperatura del acumulador) está por debajo de
la diferencia ajustada de puesta fuera de servicio.
Al realizar la instalación el instalador especializado ajus-
ta en el nivel del especialista del regulador solar los pa-
rámetros correspondientes.
La ganancia solar se halla con ayuda de:
– la diferencia de temperatura entre la temperatura de
ida del colector y la temperatura de retorno del colec-
tor
– el valor de flujo ajustado en la válvula de ajuste del li-
mitador de flujo (se ajusta durante la instalación)
– la duración de la bomba del colector
Durante la instalación el instalador especializado ajusta
el limitador de flujo e introduce el caudal en el nivel del
especialista del regulador solar. La ganancia solar se va
sumando en el regulador solar. La suma de la ganancia
puede consultarse y restablecerse a cero en el nivel del
especialista.
4.2 Recarga
La función de recarga está destinada a calentar el acu-
mulador durante un período de tiempo determinado
hasta alcanzar la temperatura nominal deseada incluso
en el caso de que el rendimiento solar no sea suficiente.
La recarga puede efectuarse a través de un generador
de calor externo o un calentador eléctrico de inmersión.
Para efectuar la recarga del acumulador solar se pueden
ajustar periodos de tiempo (véanse los detalles en el pá-
rrafo 5.5.3).
4.3 Retraso de recarga
El regulador dispone de un retraso de recarga para evi-
tar una recarga innecesaria a través de un generador de
calor externo o un calentador eléctrico de inmersión.
Con él puede retrasarse la recarga un máx. 30 minutos
en caso de que la bomba del colector esté en marcha, lo
que significará que hay ganancia solar. Si la bomba del
colector se detiene o no alcanza la temperatura deseada
del acumulador transcurrido el tiempo de retraso, se
efectúa la recarga del acumulador a través del genera-
dor de calor externo o el calentador eléctrico de inmer-
sión.
El retraso de recarga se activa en el nivel del especialis-
ta.
4.4 Protección contra las legionelas
La función de protección contra la legionela sirve para
destruir los gérmenes existentes en las tuberías y en el
acumulador.
Con la función activada se calientan a una hora fijada
una vez por semana en un día fijo o diariamente el acu-
mulador y las correspondientes tuberías de agua calien-
te, y, si dispone de una bomba de recirculación, las tube-
rías de circulación, hasta alcanzar una temperatura de
70°C.
Para ello se eleva la temperatura del acumulador hasta
los 71°C, y se conecta la correspondiente bomba de re-
circulación en caso de encontrarse montada. La protec-
ción contra las legionelas se efectúa o bien a través de
un generador de calor externo o a través de un calenta-
dor eléctrico de inmersión, en caso de utilizarlo para la
recarga. La función de protección contra legionelas fina-
liza cuando se ha medido a lo largo de 30 min. una tem-
peratura de mínimo 68°C.
El instalador especializado activa en el nivel del especia-
lista la función de la protección contra las legionelas.
4.5 Protección de bloqueo de bomba
Después de 23 horas de inactividad de las bombas, todas
las bombas conectadas se ponen en funcionamiento du-
rante unos 3 segundos para evitar así el bloqueo de las
mismas.
4.6 Circulación
Si solo tiene conectado un campo del colector, puede co-
nectarse una bomba de recirculación al regulador. Para
la bomba de recirculación puede ajustar un programa
temporal con hasta tres periodos de tiempo (véase pá-
rrafo 5.5.4). Para ello ajuste el programa temporal de tal
manera que la bomba de recirculación solo funcione en
los periodos de tiempo en los que previsiblemente existi-
rá demanda de agua caliente. De otra manera la bomba
de recirculación funcionará innecesariamente y enfriará
poco a poco el acumulador.
4.7 Calendario anual
La centralita cuenta con un calendario anual para cam-
biar automáticamente al horario de verano/invierno.
Para activar esta función sólo es necesario introducir la
fecha actual una vez en el nivel del instalador.
h¡Observación!
Por favor, tenga en cuenta que en caso de un
corte de corriente el regulador sólo cuenta con
una reserva de 30 min. El reloj interno se para
después de 30 min. y el calendario se ha borra-
do al volver a haber corriente. En este caso, de-
berán comprobarse y ajustarse de nuevo la hora
y la fecha actuales.
4 Funciones

7Instrucciones de uso auroMATIC 560 0020060907_00 ES
4.8 Control de la duración de conexión
El control de la duración de conexión (control de dura-
ción de conexión) sirve para mantener el circuito solar el
mayor tiempo posible en el valor de conexión y, de esa
forma, en funcionamiento. Para ello se conecta y desco-
necta en intervalos periódicos la bomba en función de la
diferencia entre la temperatura del colector y la tempe-
ratura de la sonda inferior del acumulador. Al alcanzar la
diferencia de conexión, se inicia la función (si está acti-
va) al 30% de la duración de conexión, es decir, la
bomba se pone en marcha durante 18 segundos y, a con-
tinuación, se para durante otros 42 segundos. Si aumen-
ta la diferencia de temperatura, se eleva la duración de
conexión (por ejemplo, 45 segundos en marcha, 15 se-
gundos parada). Si disminuye la diferencia de tempera-
tura, se reduce la duración de conexión (por ejemplo,
20 segundos en marcha, 40 segundos parada). La dura-
ción de un periodo es siempre de un minutos
El control de duración de conexión se activa en el nivel
del especialista.
4.9 Funciones especiales
En el apartado 5.6 se describe la forma de activar las si-
guientes funciones especiales.
4.9.1 Función fiesta
Al activar la función fiesta se desbloquea la función de
recarga, es decir, se mantiene constantemente el valor
nominal del acumulador, de ser necesario mediante re-
carga.
4.9.2 Recarga puntual
Activando la recarga única, se calienta el acumulador
una sola vez hasta alcanzar el valor nominal del acumu-
lador.
4.9.3 Función vacaciones
Mediante la activación se selecciona para el periodo de
vacaciones ajustado (1…99 días) el modo de servicio en
"OFF". De esa forma, se desactivan tanto la ganancia
solar como la función de recarga.
4.10 Prioridad del acumulador
A la instalación de calefacción pueden conectarse dos
acumuladores cargados mediante energía solar. Con la
función de prioridad del acumulador PRIO puede deter-
minar el acumulador que tiene máxima prioridad para
efectuar la recarga. Normalmente será el acumulador de
agua potable. Solo se puede identificar inequívocamente
el acumulador a través de los sensores del acumulador
(acumulador 1 = SP 2; acumulador 2 = SP 3).
Este ajuste solo se puede modificar en el nivel del espe-
cialista.
El acumulador con la máxima prioridad se carga siempre
cuando la temperatura del colector es superior a la
suma de la temperatura real en el acumulador más la di-
ferencia de conexión ajustada. El acumulador ya no se
carga cuando se ha alcanzado la temperatura máxima
del acumulador o cuando la temperatura del colector es
inferior a la suma de la temperatura real del acumulador
más la diferencia de desconexión ajustada.
El segundo acumulador solo puede cargarse cuando no
se está cargando el primer acumulador. Cada 15 minuto-
ss se interrumpe la carga del segundo acumulador du-
rante al menos 5 minutoss para comprobar si puede car-
garse el acumulador con la máxima prioridad. Se aplican
las mismas condiciones de conexión y desconexión.
4.11 Función de protección contra heladas
a¡Atención!
¡Daños materiales en las piezas!
Los sistemas solares de Vaillant solo deben lle-
narse y funcionar con el líquido solar Vaillant.
En una instalación solar instalada según las
prescripciones, esta función técnicamente no se
necesita y solo se exige en España por disposi-
ciones legales.
No activar jamás la función de protección anti-
heladas en regiones con periodos de heladas
prolongados o con temperaturas de heladas
muy bajas. En el peor de los casos esta función
no puede impedir daños por heladas en el circui-
to solar si se utiliza un líquido solar erróneo o
diluido.
La función de protección antiheladas (ajuste estándar:
OFF) es únicamente importante en España, se puede ac-
tivar aquí y ajustar la temperatura de protección antihe-
ladas.
Fig. 4.1 Ejemplo de una protección contra heladas activada con
una temperatura de protección recomendada de 5°C
Si el sensor del colector detecta que no se alcanza la
temperatura de protección, se muestra en la iniciación
básica FROS (fig. 5.1).
La bomba solar funciona continuamente y bombea agua
caliente al colector. Mientras la capacidad calorífica del
acumulador conectado sea suficiente, se impide que las
piezas del circuito solar se hielen.
Si se excede la temperatura de protección en el sensor
del colector en 1°C, se desconecta la bomba solar.
Funciones 4

Instrucciones de uso auroMATIC 560 0020060907_008
4.12 Función de protección del circuito solar
Si el calor solar sobrepasa la demanda de calor actual
(p. ej., todos los acumuladores se encuentran cargados
al máximo), la temperatura puede ascender mucho en el
campo del colector.
En caso de exceder la temperatura de protección en el
sensor del colector, se desconecta la bomba del colector
para proteger el circuito solar (bomba solar, válvulas,
etc.) de un sobrecalentamiento o se impide un nuevo
arranque, si hay demanda de recarga solar. Cuando des-
ciende la temperatura, la bomba solar se conecta de
nuevo.
Esta función se lleva a cabo de forma independiente
para cada campo de colector.
4.13 Funcionamiento adicional de la bomba solar
(función del colector tubular)
El retardo característico que presentan los colectores tu-
bulares al detectar la temperatura en el valor de medi-
ción, se puede acortar con la función del colector tubu-
lar.
Valor de medición de la temperatura del colector con la
función del colector tubular activada:
Cuando la temperatura sube 2°C en el sensor del colec-
tor, se conecta la bomba solar durante 15s (funciona-
miento adicional de la bomba solar). De esta forma el lí-
quido solar calentado alcanza antes al punto de medi-
ción.
Si la diferencia entre la temperatura del colector y la
temperatura del acumulador es de al menos 10°C, la
bomba solar trabaja hasta calentar el acumulador (ter-
mostato diferencial).
Si hay dos circuitos solares conectados, la activación de
la función del colector tubular afecta a ambos. La fun-
ción se lleva a cabo de forma separada para cada campo
de colector.
5 Uso
5.1 Guía del usuario
El regulador cuenta con una pantalla compuesta por
símbolos y se basa en el concepto de uso "girar y hacer
clic" de Vaillant. Puede girar el botón de ajuste para ac-
ceder a los valores y modificarlos. Además puede hacer
clic sobre el botón de ajuste para acceder dentro de un
nivel de uso a los valores. Con las tres teclas de selec-
ción llegará a los niveles de uso y de indicación.
Para evitar errores de uso, solo se puede acceder al
nivel del especialista pulsando la tecla de programación
prolongadamente (aprox. tres segundos).
5.2 Vista general de los elementos de mando
1
2
Fig. 5.1 Elementos de mando
Leyenda
1 Pantalla
2 Botón de ajuste (girar y hacer clic)
i Tecla de información
F Tecla de funciones especiales
P Tecla de programación
5.3 Vista general de la pantalla
4
1
2
3
5
6
7
8
9
10
11
12
13
Fig. 5.2 Pantalla
Leyenda
1 Nivel de programación
2 Nivel de servicio/diagnóstico
3 Recarga
4 Programación de los programas temporales
5 Nivel de información
6 Rendimiento solar (parpadea cuando está disponible)
7 Unidades
8 Cursor
9 Indicación multifunción
10 Días de la semana
11 Valor nominal/valor real
12 Modos de servicio
13 Funciones especiales
4 Funciones
5 Uso

9Instrucciones de uso auroMATIC 560 0020060907_00 ES
Símbolos en la pantalla
Programación del programa temporal:
Programación del programa temporal para
función de recarga
Programación de los programas temporales para
la bomba de recirculación conectada
Modos de servicio:
Función de recarga con programa temporal
Función de recarga continuamente disponible
No recargar
No hay activación de la/s bomba/s solar/es,
No recargar
Funciones especiales:
Fiesta
Recarga única
Función vacaciones
5.4 Tipos de pantalla
5.4.1 Pantalla del nivel principal de uso
Cuando ponga en marcha el aparato, primero aparece el
nivel principal de uso. En el apartado 5.5.2 se describe la
forma de ajustar y modificar los valores.
1
2
4
5
6
3
Fig. 5.3 Pantalla del nivel principal de uso
Leyenda
1 Indicación de que existe ganancia solar
2 Temperatura real del colector
3 Hora actual o, en caso de estar activo,
LEG para función de protección contra legionelas
FROS función antiheladas
PROT función de protección del circuito solar
4 Día de la semana actual
5 Temperatura real del acumulador (girando el botón de ajuste se
puede consultar y cambiar la temperatura nominal)
6 Modo de servicio actual
5.4.2 Pantalla del nivel de información
Accede al nivel de información pulsando la tecla de in-
formación. Primero aparece la indicación que figura
abajo. Puede consultar otras informaciones pulsando re-
petidamente la tecla de información (véase aparta-
do 5.5.1). Las informaciones consultadas aparecen en
pantalla durante unos 5 segundos, después, la indicación
vuelve al nivel principal de uso.
1
2
4
3
Fig. 5.4 Pantalla de nivel de información
Leyenda
1 Nivel de información
2 Indicación de ganancia solar
3 Ganancia en kWh
4 Temperatura nominal del acumulador
5.4.3 Pantalla del nivel de programación
Accede al nivel de programación de los horarios de con-
mutación del regulador pulsando la tecla de programa-
ción P. Aquí puede ajustar los programas temporales
para la recarga del acumulador solar y para la bomba de
recirculación conectada (véase párrafo 5.5.3 ó 5.5.4).
La indicación volverá al nivel principal de manejo cuando
pulse la tecla de programación.
1
2
4
5
6
3
7
Fig. 5.5 Pantalla de niveles de programación
Leyenda
1 Nivel de programación
2 Programa temporal para la recarga del acumulador solar
(símbolo de grifo) o bomba de recirculación (símbolo de bomba)
3 Hora de parada
4 Hora de inicio
5 Día de la semana o bloque de la semana
6 Cursor (marca el valor a modificar)
7 Período de tiempo
Uso 5

Instrucciones de uso auroMATIC 560 0020060907_0010
5.4.4 Pantalla de las funciones especiales
Pulsando la tecla F se accede al nivel de las funciones
especiales Fiesta, Carga puntual y Función vacaciones.
Después de 10 segundos aprox. se activa la función se-
leccionada y la indicación vuelve al nivel principal de
uso.
En el apartado 5.6 se describe la forma de activar cada
una de las funciones especiales.
1
2
3
Fig. 5.6 Pantalla de funciones especiales
Leyenda
1 Función especial activada
2 Cursor (marca la función especial seleccionada)
3 Símbolo de la función especial seleccionada
5.4.5 Pantalla del nivel de servicio/diagnóstico
La comprobación de los actores y sensores debe efec-
tuarla un instalador especializado.
Se accede al nivel de servicio/diagnóstico pulsando si-
multáneamente durante al menos tres segundos la tecla
de programación P y el botón de ajuste. En este nivel se
pueden activar y comprobar todos los actores y senso-
res (véase Instrucciones de instalación, capítulo 7).
La indicación volverá al nivel principal de manejo cuando
pulse la tecla de programación.
5.4.6 Pantalla del nivel del especialista
En el nivel del especialista los parámetros solo los debe
ajustar un instalador especializado.
Se accede al nivel del especialista pulsando la tecla de
programación P durante al menos tres segundos.
Para retroceder de nuevo a la indicación básica, pulse
brevemente la tecla de programación.
5.5 Ajustes
5.5.1 Mostrar valores de ajuste y servicio
Puede consultar los valores ajustados sucesivamente
pulsando varias veces la tecla de información.
La información consultada aparece en pantalla durante
unos 5 segundos, después, la indicación vuelve al nivel
principal de uso.
Pantalla Ajustes
Valor nominal de la temperatura del acu-
mulador
Ganancia
Temperatura de la sonda de acumulador 1
Temperatura de la sonda de acumula-
dor 2
Temperatura sensor de acumulador 3 (si
se encuentra conectado)
Temperatura del sensor de colector 1
Temperatura sensor del colector 2 (si se
encuentra conectado)
Horas de servicio de la bomba solar 1
Horas de servicio de la bomba solar 2
Programa temporal del periodo de cale-
facción
Tabla 5.1 Valores de ajuste y servicio
5 Uso

11Instrucciones de uso auroMATIC 560 0020060907_00 ES
En función de cuántos programas temporales haya ajus-
tado, se mostrarán aquí otros (véase párrafo 5.5.3
y 5.5.4).
5.5.2 Ajustes en el nivel principal de uso
En el nivel principal de uso puede ajustar:
– valor nominal de la temperatura del acumulador
– modo de servicio
– día de la semana actual
– hora actual
El ajuste que aparece en pantalla se puede ver y modifi-
car durante unos 5 segundos y, a continuación, la panta-
lla vuelve a la indicación base del nivel principal de uso.
Haga clic en el botón de ajuste antes de que transcurran
los 5 segundos para acceder al siguiente valor de ajuste.
Pantalla Pasos necesarios
Gire el botón de ajuste - el cursor marca
la indicación de temperatura durante
3 seg., que parpadea adicionalmente.
Ajuste el valor nominal de la temperatura
del acumulador girando el botón de ajus-
te.
Haga clic en el botón de ajuste - el cur-
sor marca los modos de servicio. El modo
de servicio ajustado parpadea.
Seleccione un modo de servicio girando
el botón de ajuste.
Haga clic en el botón de ajuste - el cur-
sor marca los días de la semana. El día
de la semana ajustado parpadea.
Ajuste el día actual de la semana girando
el botón de ajuste.
Haga clic en el botón de ajuste - el cur-
sor marca la hora y los minutoss.
Ajuste la hora actual girando el botón de
ajuste.
Tabla 5.2 Ajustes en el nivel principal de uso
5.5.3 Ajuste del programa temporal de la función de
recarga
Para la recarga del acumulador solar puede ajustarse un
programa temporal con un máximo tres períodos de
tiempo.
El regulador está equipado con un programa básico que
puede adaptar a sus necesidades individuales.
Período de
tiempo Día de la semana/ bloque de semana Hora de inicio Hora de para- da
H 1 LU-DO 5:30 22:00
H 2 — — —
H 3 — — —
Tabla 5.3 Programa básico de recarga
El ajuste de los horarios deseados se lleva a cabo en
cuatro pasos:
1. Seleccione el período de tiempo
2.Seleccionar día o bloque de la semana
3.Defina la hora de inicio
4.Defina la hora de parada
Puede ajustar hasta tres períodos de tiempo, si bien los
horarios de los mismos no pueden superponerse.
En la tabla siguiente se enumeran de nuevo los pasos
que deben realizarse a modo de ilustración:
Pantalla Pasos necesarios
Pulse la tecla de programación P
Gire el botón de ajuste hasta que aparez-
ca el símbolo del grifo.
Haga clic en el botón de ajuste - el cur-
sor marca el valor a modificar (H1) que
parpadea adicionalmente.
Seleccione el período de tiempo deseado
girando el botón de ajuste.
Valores de ajuste: H 1, H 2, H 3
Haga clic en el botón de ajuste - el cur-
sor marca la indicación del bloque de la
semana, que parpadea adicionalmente.
Seleccione un bloque o un día de la se-
mana girando el botón de ajuste.
Valores de ajuste: (LU-DO); (MO - VI);
(SA-DO); (LU); (MA); (MI); (JU); (VI); (SA);
(DO)
Haga clic en el botón de ajuste - el cur-
sor marca la hora de inicio, la indicación
de la hora parpadea.
Seleccione una hora de inicio girando el
botón de ajuste. Para ajustar los minutos
vuelva a hacer clic en el botón de ajuste.
Haga clic en el botón de ajuste - el cur-
sor marca la hora de parada, la indica-
ción de la hora parpadea.
Seleccione la hora de parada girando el
botón de ajuste. Para ajustar los minuto-
ss vuelva a hacer clic en el botón de
ajuste.
Tabla 5.4 Ajustar el período de tiempo
Uso 5

Instrucciones de uso auroMATIC 560 0020060907_0012

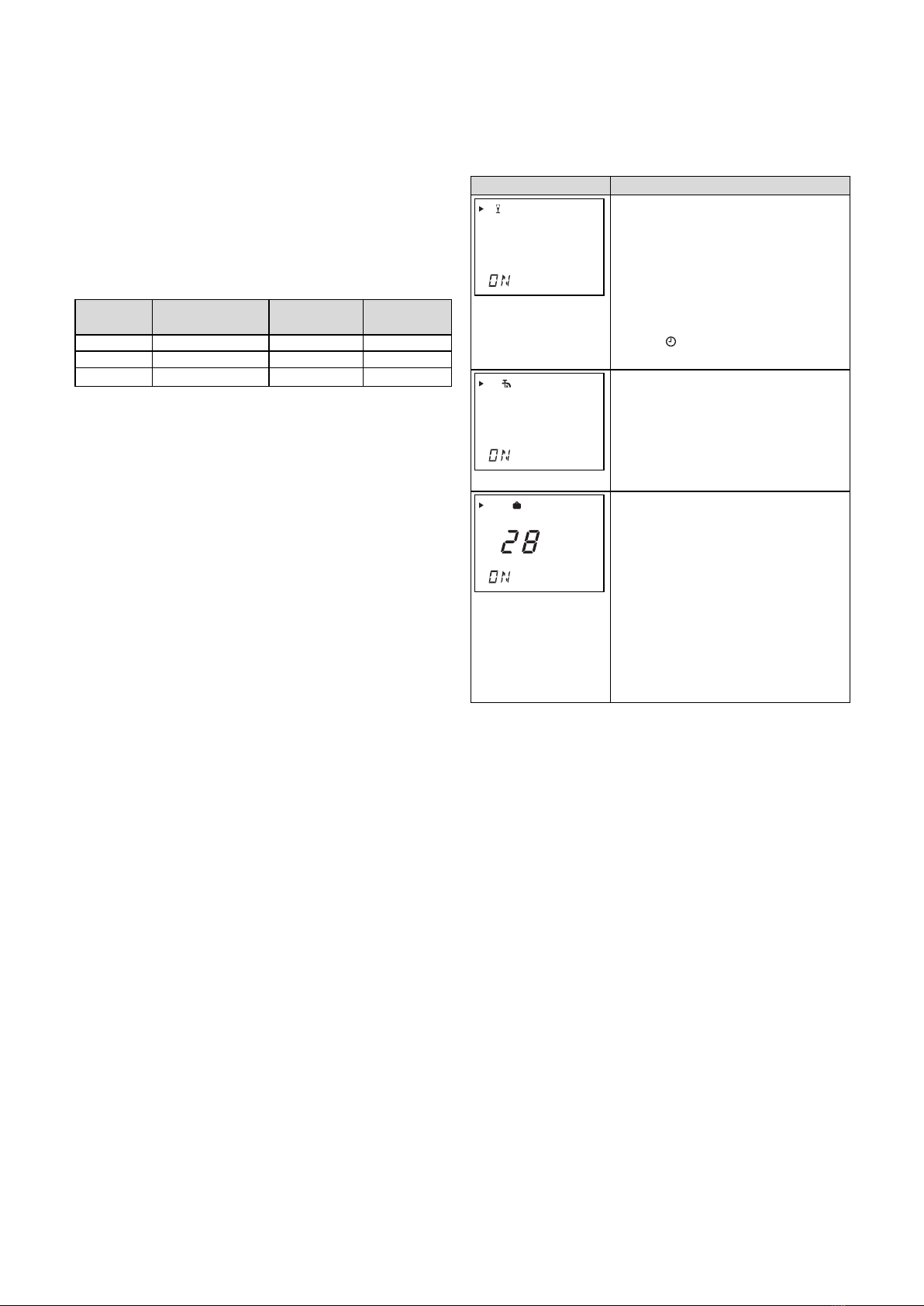

5.5.4 Ajuste del programa temporal de la bomba de
recirculación
Para una bomba de recirculación conectada (solo posible
con el esquema hidráulico 1) puede introducir un progra-
ma temporal individual, al igual que en la función de re-
carga.
El regulador está equipado aquí también con un progra-
ma básico.
Período de
tiempo Día de la semana/ bloque de semana Hora de inicio Hora de para- da
H 1 LU-DO 6:00 22:00
H 2 — — —
H 3 — — —
Tabla 5.5 Programa básico de la bomba de recirculación
Accederá al programa temporal de la bomba de recircu-
lación pulsando la tecla de programación P y girando el
botón de ajuste hasta que en lugar del símbolo de grifo
aparezca el símbolo de bomba en la pantalla. El ajuste
de los periodos de calentamiento deseados se efectúa
de la misma forma que el ajuste de los periodos de ca-
lentamiento para la función de recarga (véase 5.5.3).
Ajuste el programa temporal de tal manera que la
bomba de recirculación solo funcione en los periodos de
tiempo en los que previsiblemente existirá demanda de
agua caliente. De otra manera la bomba de recirculación
funcionará innecesariamente y enfriará poco a poco el
acumulador.
5.6 Activar las funciones especiales
Pantalla Pasos necesarios
Función fiesta
Pulse una vez la tecla de función espe-
cial; en la pantalla parpadea diez segun-
dos aprox. el símbolo de fiesta y, a conti-
nuación, la función está activada.
La función se desactiva automáticamente
al llegar al siguiente periodo de recarga.
Si desea desactivar antes la función, sólo
tiene que seleccionarla de nuevo.
La función sólo se puede activar en el
modo de recarga.
Recarga única
Pulse dos veces la tecla de función espe-
cial; en la pantalla parpadea diez segun-
dos aprox. el símbolo de Carga puntual y,
a continuación, la función está activada.
Si desea desactivar antes la función, sólo
tiene que seleccionarla de nuevo.
Función vacaciones
Pulse tres veces la tecla de funciones es-
peciales - en la pantalla parpadeará du-
rante segundos el símbolo de vacaciones
y podrá ajustar el número de días de va-
caciones con el botón de ajuste.
La función está activada para el período
de tiempo introducido.
Si desea desactivar antes la función, sólo
tiene que seleccionarla de nuevo.
Si está activada la función de protección
contra legionelas, la protección contra le-
gionelas se llevará a cabo el último día de
las vacaciones.
Tabla 5.6 Activar las funciones especiales
5 Uso

13Instrucciones de uso auroMATIC 560 0020060907_00 ES
6 Avisos de error
El regulador solar auroMATIC 560 muestra avisos de
errores en el nivel principal de uso en caso de anomalías
en el sensor de temperatura.
Cada vez que se pone en marcha del aparato, por ejem-
plo, tras la desconexión y conexión de la alimentación de
corriente, se comprueba la configuración de la sonda. A
partir del plan hidráulico ajustado, el regulador reconoce
si existe algún error o si este sensor no es necesario
para el servicio.
a¡Atención!
Nunca intente realizar usted mismo reparacio-
nes o trabajos de mantenimiento en el aparato.
Encárgueselo a un servicio de asistencia técni-
ca oficial. Le recomendamos firmar un contrato
de mantenimiento de su instalación solar con
su servicio de asistencia técnica oficial.
La siguiente tabla aclara el significado de los avisos.
Pantalla Aviso/significado del aviso
Error sensor de acumulador 1
Este error aparece cuando el sensor co-
nectado está averiado.
Error sensor de acumulador 2
Este error aparece cuando el sensor co-
nectado está averiado o cuando falta el
sensor.
Error sensor de acumulador 3
Este error aparece cuando el sensor co-
nectado está averiado.
Tabla 6.1 Avisos de error
No existen mensajes de error para los sensores del co-
lector Kol 1 y Kol 2. A pesar de ello se puede efectuar
una comprobación de plausibilidad, p. ej. mediante la
comparación de la temperatura del colector con la tem-
peratura exterior.
Avisos de error 6

VRS 560
Regulador diferencial solar
ES
Instrucciones de instalación
auroMATIC 560
Índice
Para el instalador especializado
1 Indicaciones sobre la documentación ..........2
1.1 Conservación de la documentación....................2
1.2 Símbolos utilizados.................................................2
1.3 Validez de las instrucciones .................................2
2 Descripción del aparato..................................2
2.1 Homologación CE....................................................2
2.2 Utilización adecuada ..............................................2
3 Avisos de seguridad y especificaciones.......3
3.1 Indicaciones de seguridad.....................................3
3.2 Especificaciones ......................................................3
4 Montaje.............................................................3
4.1 Material suministrado ............................................3
4.2 Montaje de la sonda estándar VR 10..................3
4.3 Accesorios.................................................................3
4.3.1 Sonda estándar VR 10............................................3
4.3.2 Sensor del colector VR 11 ......................................4
4.4 Montar la carcasa del regulador..........................4
5 Instalación eléctrica.......................................4
5.1 Cableado según el esquema hidráulico .............5
5.2 Esquema hidráulico 1 ..............................................6
5.3 Esquema hidráulico 2............................................12
5.4 Esquema hidráulico 3........................................... 16
6 Puesta en servicio ....................................... 20
6.1 Ajustar parámetros de instalación................... 20
6.2 Restablecimiento de los parámetros a los
ajustes de fábrica..................................................23
7 Servicio/diagnóstico .................................... 24
8 Funcionamiento de emergencia...................26
9 Datos técnicos...............................................26
10 Curvas características del sensor..............27
11 S.A.T. oficial ...................................................27

Instrucciones de instalación auroMATIC 560 0020060907_002
1 Indicaciones sobre la documentación
Las siguientes indicaciones sirven como referencia para
toda la documentación.
También hay otros documentos que son válidos en rela-
ción con estas instrucciones de uso e instalación.
No nos responsabilizamos de los daños ocasionados
por ignorar estas instrucciones.
a¡Atención!
Este documento no es una instrucción para el
establecimiento de las conexiones hidráulicas.
Para ello deben utilizarse los documentos co-
rrespondientes.
Documentación de validez paralela
Para el instalador especializado:
– estas instrucciones de uso y de instalación
– instrucciones de uso, montaje e instalación de los
demás componentes de la instalación
1.1 Conservación de la documentación
Entregue estas instrucciones de uso y de instalación, así
como el resto de la documentación y, en caso necesario
las herramientas necesarias, al propietario del calenta-
dor. Éste es responsable de conservarlas a fin de que las
instrucciones y las herramientas estén disponibles en
caso necesario.
1.2 Símbolos utilizados
Cuando instale el aparato, ¡tenga en cuenta los avisos de
seguridad que contiene este manual de instalación!
d¡Peligro!
¡Peligro inminente para la vida y la integridad
física!
e¡Peligro!
¡Peligro de muerte por electrocución!
H¡Peligro!
¡Peligro de escaldadura y de quemaduras!
a¡Atención!
¡Posible situación de riesgo para el producto y
el medio ambiente!
h¡Observación!
Informaciones e indicaciones útiles.
• Símbolo que indica una actividad que debe realizarse.
1.3 Validez de las instrucciones
Estas instrucciones de instalación sólo tienen validez
para los aparatos con las siguientes referencias de artí-
culo: 306764, 306767.
El número de artículo de su aparato se encuentra en la
placa de características.
2 Descripción del aparato
2.1 Homologación CE
Con el distintivo CE se certifica que el regulador cumple
los requisitos básicos de las directivas de la UE sobre la
compatibilidad electromagnética, (directiva 89/336/CEE
del Consejo).
2.2 Utilización adecuada
La centralita auroMATIC 560 se ha fabricado según el
estado de la técnica y las reglas de seguridad técnica
oficiales. Sin embargo, una utilización inadecuada puede
suponer peligros para la integridad corporal y la vida del
usuario o de terceros o daños en la máquina y otros
daños materiales.
El aparato es un sistema de regulación para la regula-
ción de acumuladores de agua caliente con calentamien-
to solar, así como con la posibilidad de recarga a través
de un calefactor o un calentador eléctrico de inmersión.
Cualquier otro uso será considerado como no adecuado.
El fabricante/distribuidor no se responsabilizará de los
daños causados por usos inadecuados. El riesgo será ex-
clusivamente de parte del usuario.
Un uso adecuado también supone respetar las instruc-
ciones de uso y de instalación así como los demás docu-
mentos aplicables.
a¡Atención!
Se prohibe cualquier otro uso.
1 Indicaciones sobre la documentación
2 Descripción del aparato

3Instrucciones de instalación auroMATIC 560 0020060907_00 ES
3 Avisos de seguridad y especificacio-
nes
3.1 Indicaciones de seguridad
La centralita de regulación tiene que instalarse por un
establecimiento técnico especializado y reconocido, que
sea responsable de la observación de las normas y pres-
cripciones existentes. Vaillant no se hace responsables
de ningún daño causado por ignorar estas instrucciones.
e¡Peligro!
Peligro de muerte por contacto eléctrico en co-
nexiones conductoras de tensión.
Antes de realizar trabajos en el aparato desco-
necte la alimentación de corriente y asegúrese
de que ésta no puede volver a conectarse. Sacar
la centralita de regulación de la instalación de
pared, o bien del zócalo, solamente si está sin
tensión.
3.2 Especificaciones
Seguir las Normas y especificaciones técnicas del Regla-
mento Electrotécnico de Baja Tensión (REBT).
- Código Técnico de la Edificación (CTE)
- Reglamento de Instalaciones Térmicas en los Edificios
(RITE)
- Reglamento de Electrotécnico de Baja Tensión (REBT)
- Normativas regionales de cada Comunidad Autónoma
- Ordenanzas Municipales.
Para el cableado deberán utilizarse líneas corrientes del
mercado.
Sección transversal mínima de las líneas:
– Línea de alimentación 230V
(cable de conexión de la bomba): 1,5mm2
– Conexiones de tensión baja
(conexiones de los sensores): 0,75mm2
Los cables de alimentación de 230V y los cables de las
sondas deben tenderse por separado a partir de una lon-
gitud de 10m.
Las líneas de conexión de 230V tienen que estar ejecu-
tadas en 1,5mm2y fijarse en la instalación de pared me-
diante las descargas de tracción suministradas.
Los bornes libres de los aparatos no deberán utilizarse
como bornes de apoyo para más cableado.
La instalación de la centralita de regulación deberá efec-
tuarse en locales secos.
h¡Peligro!
Peligro de escaldadura a causa del agua calien-
te.
La temperatura del acumulador de agua caliente
solar puede exceder claramente los 60°C (no
solo mediante el calentamiento solar, sino tam-
bién cuando se activa la función de protección
contra las legionelas).
Pida al instalador especializado que le instale
sin falta una válvula mezcladora con admisión
de agua fría.
El instalador especializado le debe ajustar la
válvula mezcladora.
4 Montaje
4.1 Material suministrado
Con ayuda de la siguiente tabla, compruebe que el volu-
men de suministro del kit de regulación se encuentra ín-
tegro.
Pos. Número Componente
1 1 Regulador auroMATIC 560
2 1 Sonda de colector VR 11
3 3 Sonda estándar VR 10
4 1 Cable C1/C2
Tabla 4.1 Material suministrado
4.2 Montaje de la sonda estándar VR 10
La sonda estándar VR 10 está ejecutada de tal forma
que puede utilizarse opcionalmente como palpador de
inmersión o como sonda de aplicación.
Al utilizarla como sonda de aplicación, se fija la sonda
con la cinta tensora suministrada a la tubería de alimen-
tación o a la de retorno. Para garantizar una transmisión
térmica, la sonda está aplanada a un lado. Adicionalmen-
te, recomendamos aislar la tubería con sonda, para de
esta manera posibilitar el mejor registro de temperatura.

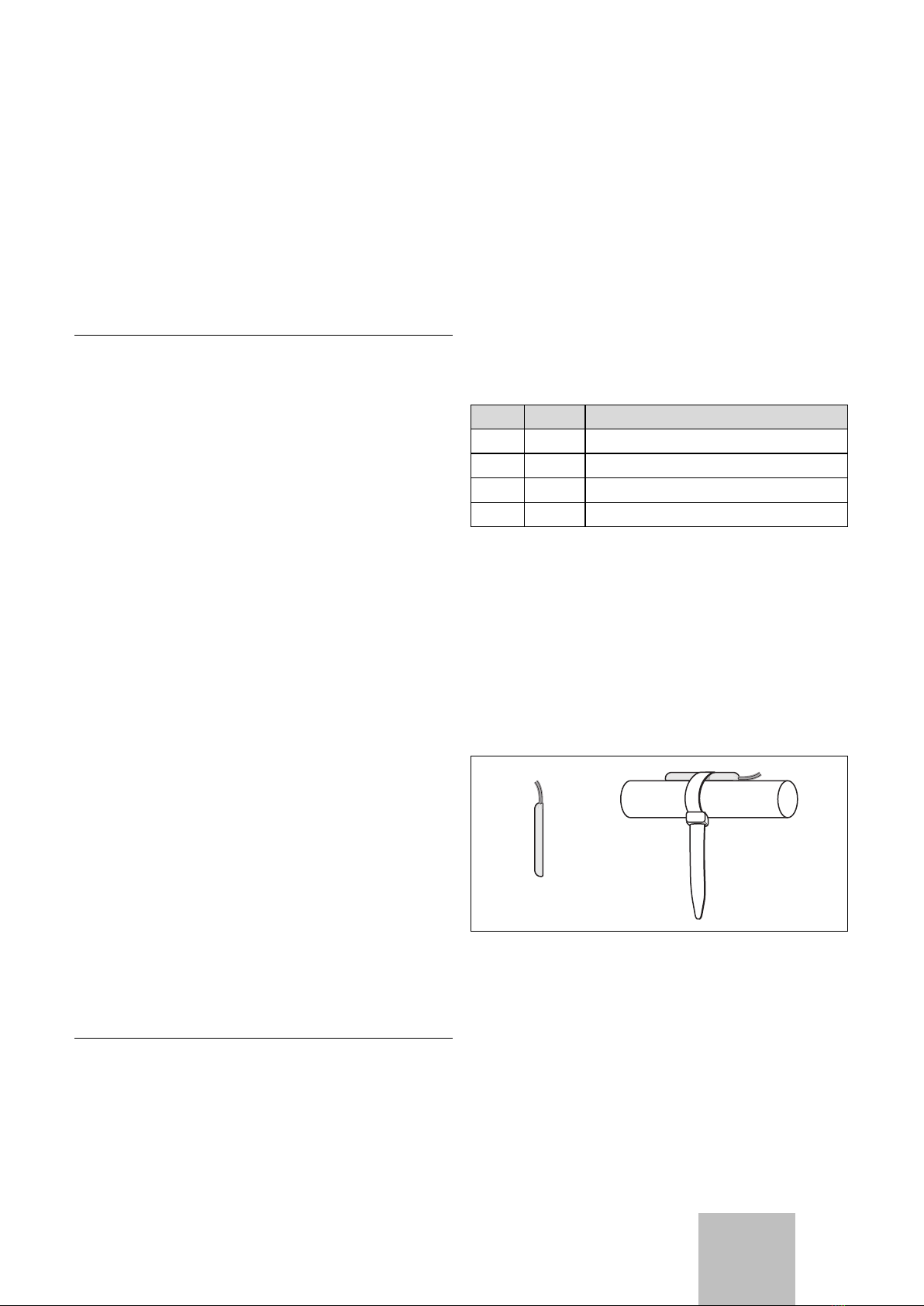

Fig. 4.1 Sonda estándar VR 10
4.3 Accesorios
Para conectar un segundo campo del colector o un acu-
mulador solar adicional al regulador, o también para fa-
cilitar un registro de la ganancia solar, se necesitan adi-
cionalmente los siguientes accesorios.
4.3.1 Sonda estándar VR 10
Es necesario utilizar sondas estándar adicionales para
conectar un segundo acumulador solar al regulador.
Avisos de seguridad y especificaciones 3
Montaje 4

Instrucciones de instalación auroMATIC 560 0020060907_004
4.3.2 Sensor del colector VR 11
Si se integra un segundo campo del colector, es necesa-
rio utilizar un segundo sensor del colector del catálogo
de accesorios de Vaillant.
4.4 Montar la carcasa del regulador
El regulador está ejecutado para una fijación a la pared
y equipado con regletas de conexión con tecnología de
sistema ProE, en la que el usuario deberá efectuar todas
las conexiones en la instalación suya.
Fig. 4.2 Abrir el armazón del regulador
La tapa de la carcasa está dividida en dos mitades y
puede retirarse de forma individual.
• Retire la cubierta frontal inferior de la carcasa del re-
gulador tal como se indica en la fig. 4.2.
C1/C2
C1 C2
KOL1
21
SP1
21
SP2
21
SP3
21
Ertrag
21
KOL2
21
230 V~
PE N L
KOL1-P
PE N L
LEG/BYP
PE N L
LP/UV1
PE N L
EP
21
KOL2-P/Z P
PE N L
12
Fig. 4.3 Fijación de la carcasa del regulador
• Marque las dos perforaciones de sujeción (1y 2) y eje-
cute los taladros.
• Elija los tacos dependiendo del tipo de pared y atorni-
lle fijamente la carcasa del regulador.
Cableado del sistema ProE
C1/C2
C1 C2
KOL1
21
SP1
21
SP2
21
SP3
21
Ertrag
21
KOL2
21
230 V~
PE N L
KOL1-P
PE N L
LEG/BYP
PE N L
LP/UV1
PE N L
EP
21
KOL2-P/Z P
PE N L
3
Fig. 4.4 Abrir el elemento de mando
• Ahora debe abatir el elemento de mando hacia arriba.
• Efectúe el cableado del regulador según el esquema
hidráulico seleccionado (véase párrafo 5.1).
• Asegure todas las líneas con las descargas de tracción
suministradas (3).
• Ahora debe abatir el elemento de mando hacia abajo.
• Vuelva a colocar la tapa frontal.
5 Instalación eléctrica
La conexión eléctrica deberá efectuarse solamente por
una empresa técnica especializada.
e¡Peligro!
Peligro de muerte por electrocución en conexio-
nes conductoras de tensión. Antes de realizar
trabajos en el aparato desconecte la alimenta-
ción de corriente y asegúrese de que ésta no
puede volver a conectarse accidentalmente.
a¡Atención!
Peligro de daños en la placa por cortocircuito en
las conexiones de alimentación. Por razones de
seguridad, los extremos de los cables que con-
duzcan 230V deben desaislarse máx. 30mm
para su conexión a una clavija de enchufe ProE.
Si se retira más aislamiento, existe el peligro de
que se produzcan cortocircuitos en la placa.
¡Atención!
En caso de sustitución de reguladores existen-
tes en instalaciones operativas, observar las
curvas características del sensor (véase párra-
fo 11); en caso necesario sustituir los sensores.
4 Montaje
5 Instalación eléctrica
