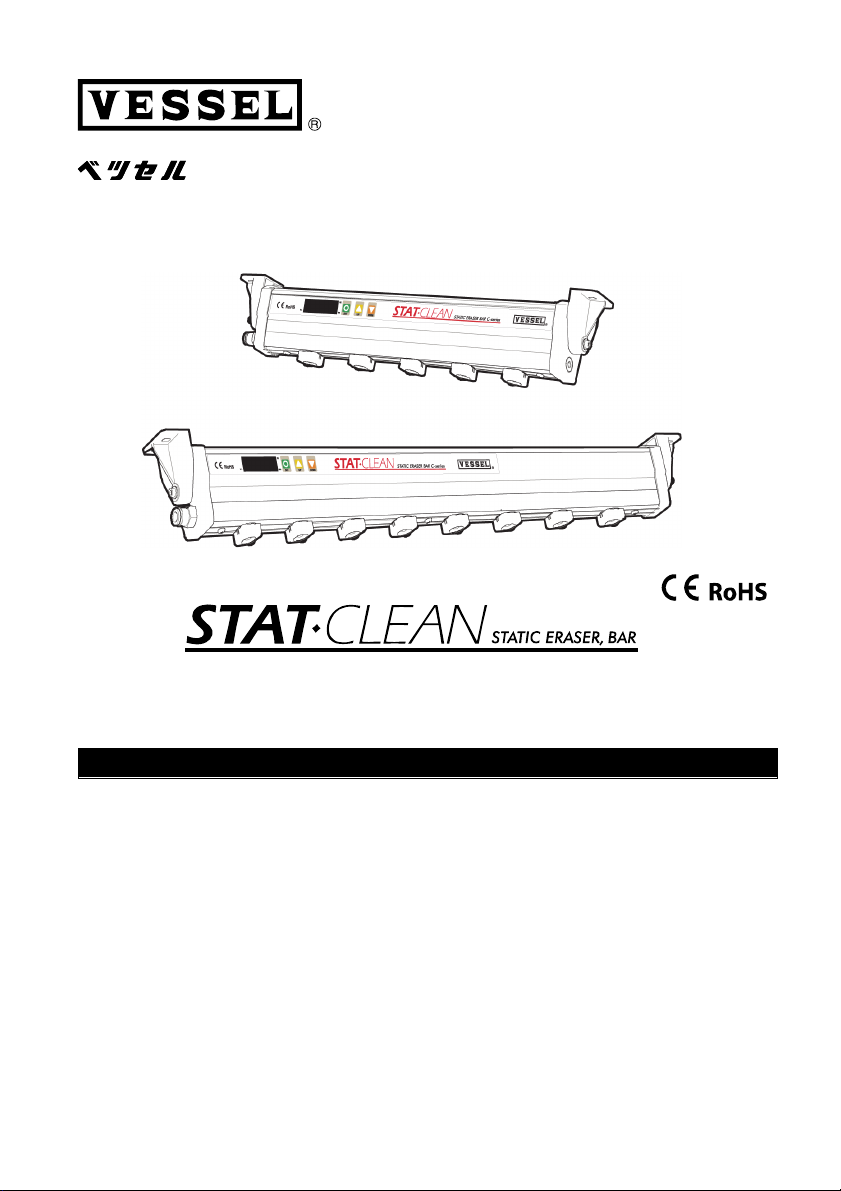

Vessel STAT CLEAN C-40 User manual

ＡＣパルス･クリーンバー ─取扱説明書─
C-40/60
用 途
本製品は、静電気が帯電した製品の除電をエアーブローで急速におこなうバー型の除電器です。
電子部品の静電破壊防止、ほこり付着防止にご使用いただけます。
目 次
●安全にお使いいただくために ························· P. 2
●製品の概要········································· P. 3
●外観寸法 ·········································· P. 6
●構成部品の機能 ····································· P. 7
●設置 ·············································· P. 10
●運転 ·············································· P. 13
●メンテナンス······································· P. 16
●保管、撤去、廃棄 ··································· P. 17
●異常時の処置······································· P. 18
●保証書 ············································ P. 20

2
■安全にお使いいただくために
安全上のご注意
本製品をご使用の前に本書を必ず熟読してください。
本製品をご使用される全員が安全性について認識できるよう責任をもって本書を活用してください。
熟読された後はいつでも活用できるように大切に保管してください。
●ここに示した注意事項は、危険の大きさにより次の２段階に区分して表示しています。
警告 取り扱いを誤った場合、死亡または重傷を負う可能性が想定される場合
注意
取り扱いを誤った場合、傷害を負う可能性および物的損害のみの発生が想定
される場合
絵表示の例
この記号は、「警告や注意」を促す内容です。
この記号は、行為を「禁止」する内容です。
この記号は、行為を「強制」する内容です。
警告
禁止
防爆を要求する環境、引火性の雰囲気の中で使用しないでください。
防爆構造ではありませんので爆発や火災のおそれがあります。
注意
禁止 除電、除塵以外の目的に使用しないでください。
禁止
急激に温度変化する環境や結露する場所では使用しないでください。
故障のおそれがあります。
水濡禁止
水、油、溶剤がかかるような場所や湿気の多い場所で使用しないでください。
感電や故障のおそれがあります。
禁止
本体に著しい振動や衝撃が加わる場所で使用しないでください。
故障のおそれがあります。
禁止
仕様に示された電源の規格以外で使用しないでください。
火災、感電のおそれがあります。
必ず守る
オゾンが発生します。閉鎖空間で使用する場合は他の機器に影響を与える恐
れがありますので、換気を十分おこなってください。
禁止
放電針を工具などで触らないでください。電極が破損すると本品が正しく動
作しなくなり故障や事故の原因となる恐れがあります。
禁止 本書を理解できるまでは、製品の設置、使用、保守をしないでください。
必ず守る 本書は簡単に参照できるように、製品のそばに保管してください。

3
■製品の概要
特長
形状
●スリム化を実現
・コンパクト軽量設計により、クリーンベンチ内や製造装置内で場所をとらず設置できます。
取り付け用のブラケットが標準で付属しています。
性能
●パルス AC 方式
・それぞれの電極からプラス/マイナスイオンを発生させるパルス AC 方式を採用していま
す。生成するイオン量の最適調整によって、より急速な除電が可能となりました｡
●周波数設定
・本製品は 10 段階の周波数設定（0.1～50Hz）がおこなえます｡
この調整機能により設置距離に応じた適切な除電が可能となります｡
●パルス比設定
・パルス比を変更して、最適なイオンバランスにマニュアルで調整することが可能です｡
●電圧レベル設定
・本製品は針電極にかかる印加電圧を変更することが可能です。
出力を変化させることによりイオン濃度が変化します（10 段階：8.0～12.5kVp-p）。
●エアーパージ機能
・新開発の針電極ソケットは、針電極の周囲にエアー噴出口をもち、放電針先端の汚染を防ぐ
だけでなく生成されたイオンをはやく帯電物に運び除電します。
エアーの供給圧は最大 0.3MPa です｡
※エアーを間欠で供給する場合は、0.2MPa 以下にしてください。
管理
●低電圧入力＆デイジーチェーン
・低電圧入力（DC24V）のため、装置への配線が容易で、しかも安全です。
・渡り配線にて最大４台まで、連結して電源を供給できます。
●針交換が容易
・ワンタッチで交換できる針電極ソケット式。
●高圧異常アラーム出力
・高圧出力に異常が検知された場合､ H.V.ランプが点灯しアラーム信号が出力されます。
●ＲｏＨｓ、ＣＥ対応品

4
■製品の概要
本体仕様
イオン発生方式 ：パルスＡＣコロナ放電式
入力電源 ：ＤＣ２４Ｖ ±5％ 〔コネクタ RJ45〕
消費電力 ：7.8W max.
エアー接続 ：PT1/8 ホース外径 8ｍｍ×内径 6ｍｍ
エアー供給 ：クリーンドライエアーまたは窒素ガス （0.3MPa 以下）
調整機能
印加電圧 ：最大 12.5kVp-p 8.00～12.5kV まで 10 段階で設定可能
周波数 ：0.1，0.3，１，３，５，８，１０，２０，３０，５０Ｈz
パルス比 ：プラスイオン側 40～70％ 0.5%ごとに調整可能
イオンバランス ：±30V （距離 1000mm）
警報出力 ：高電圧異常
環境温度・湿度 ：0～50℃ 35～85%ＲＨ（ただし結露氷結のないこと）
使用距離 ：50～2000mm 程度
オゾン発生量 ：0.05ppm 以下
除電時間 ：次ページの図参照（測定値であって保証値ではありません）
材質 本体 ：難燃ＡＢＳ樹脂
放電針 ：タングステン
同梱品 取扱説明書（本書）、
電源ケーブル（入力 DC24V±5％用 10ｍ）１本
信号ケーブル（10m）1 本
エンドブラケット 2 個
放電針本数/重量
品番 C-40 C-60
放電針（本） 5 8
重量（kg） 0.78 1.08
空気消費量(L/min.)
品番 C-40 C-60
0.3 MPa 48 64
交換部品
針電極ユニット C-00HR
電源ケーブル CT-5 ※付属の電源ケーブルとは異なり、弊社ＡＣアダプタ接続用です。

5
■製品の概要
性能表
▪測定機種:C-60
▪印加電圧: 10.5kVp-p (電圧レベルＨ-06)
▪周波数:30Hz
▪空気圧力:0.1、0.3MPa
▪除電時間: ±1,000V to ±100V
▪ＣＰＭ: 20pF(150ｘ150 mm) TREK156A
▪気温&湿度: 24±1℃、44±2% RH
0.1MPa 0.3MPa

6
■外観寸法
外観寸法
品番 放電針 Ａ Ｂ Ｃ Ｄ
C-40 5 240 360 402 422
C-60 8 420 540 582 602

7

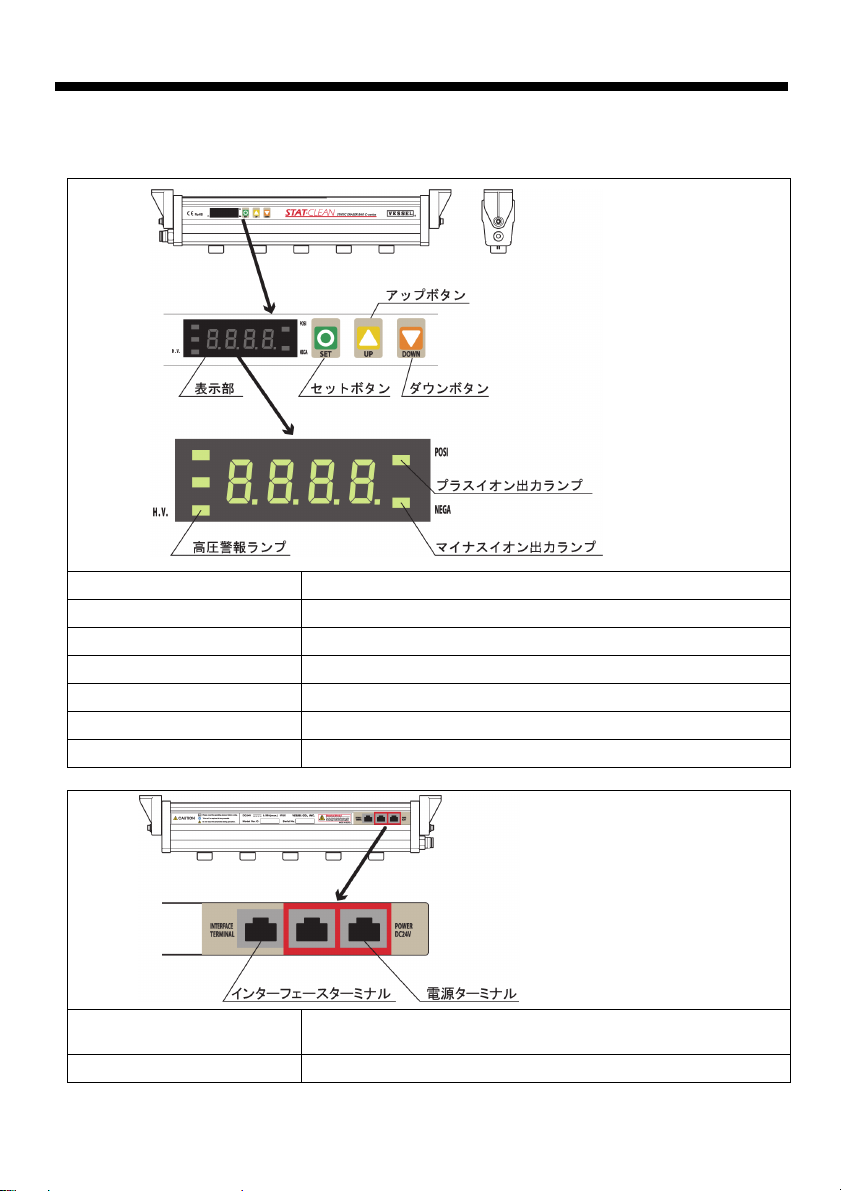

■構成部品の機能
構成部品の機能
それぞれの構成部品および機能を把握していただき、安全運転および安全作業がおこなえるように
してください。
FRONT
表示部 運転状況、設定の表示（例．周波数，パルス比，運転状況）
セットボタン 周波数、パルス比、出力電圧
アップボタン 数値を上げるボタン
ダウンボタン 数値を下げるボタン
高圧警報ランプ 高電圧出力異常検知時に、AL-1 の表示とともに点灯
プラスイオン出力ランプ プラスイオン側の高電圧が正常に出力されている時に点灯
マイナスイオン出力ランプ マイナスイオン側の高電圧が正常に出力されている時に点灯
REAR
電源入力ターミナル 電源入力端子 DC24V±5% 〔RJ45〕
渡り配線にて最大 4 本まで連結可能です
インターフェースターミナル 警報信号出力およびリモート操作の信号入力部〔RJ45〕

8
■構成部品の機能

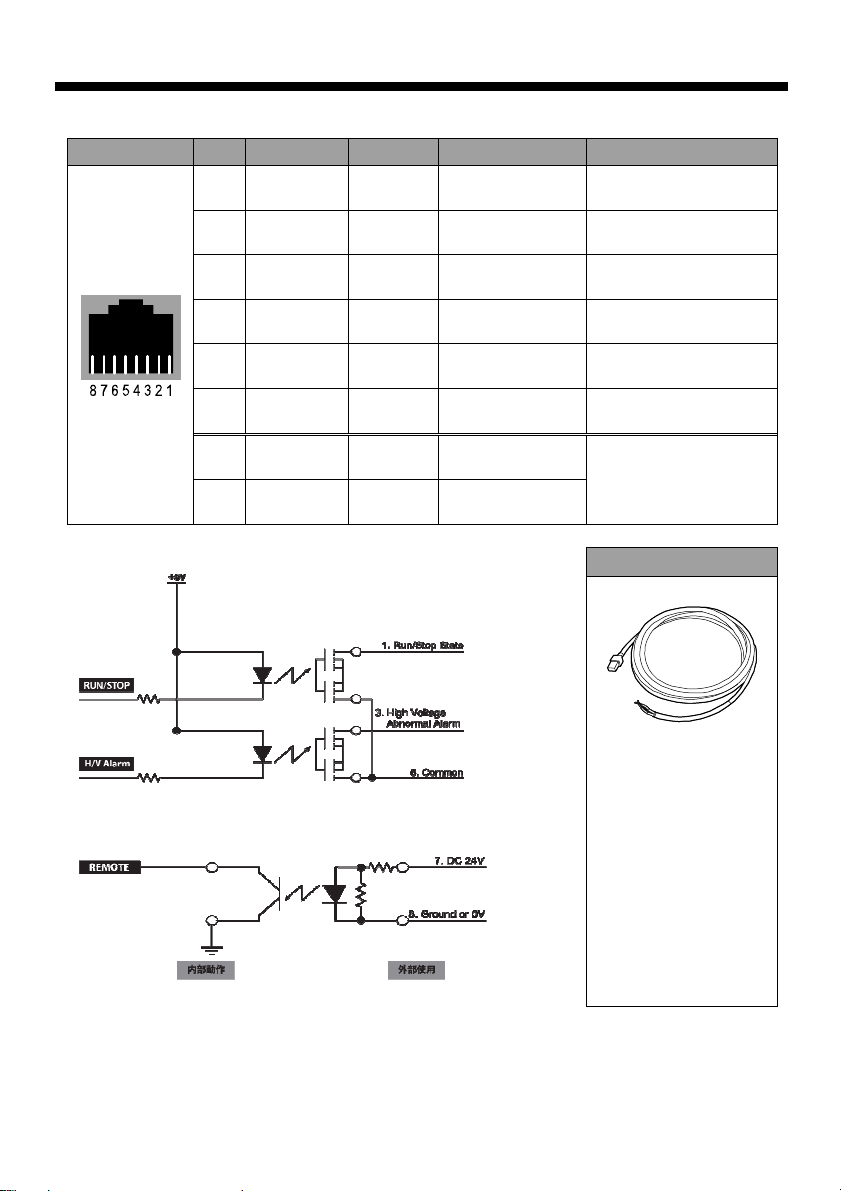

インターフェースターミナルの仕様
No, 内部電線色 機能 入出力 機能
1 ブラウン 動作/
停止状態
フォトモスリレ
ー出力(無極性)
Close:運転
Open:停止
2 ブラウン／
ホワイト
-- -- --
3 オレンジ 高圧異常 フォトモスリレ
ー出力(無極性)
Close:警報
Open:正常
4 オレンジ／
ホワイト
-- -- --
5 グリーン
コモン -- --
6 グリーン／
ホワイト
-- -- --
7 ブルー リモート
（＋）
DC24V DC24V ON: 運転
OFF: 停止
8 ブルー／
ホワイト
リモート
（－）
グラウンド
または 0V
出力回路図（フォトモスリレー出力）
入力回路図（DC24V 入力）
付属ケーブル
信号ケーブル
※接続には、付属の信号ケーブルまたは、市販のカテゴリ 5Ｅケーブル（AWG24 以上）を使用し
てください。

9
■構成部品の機能

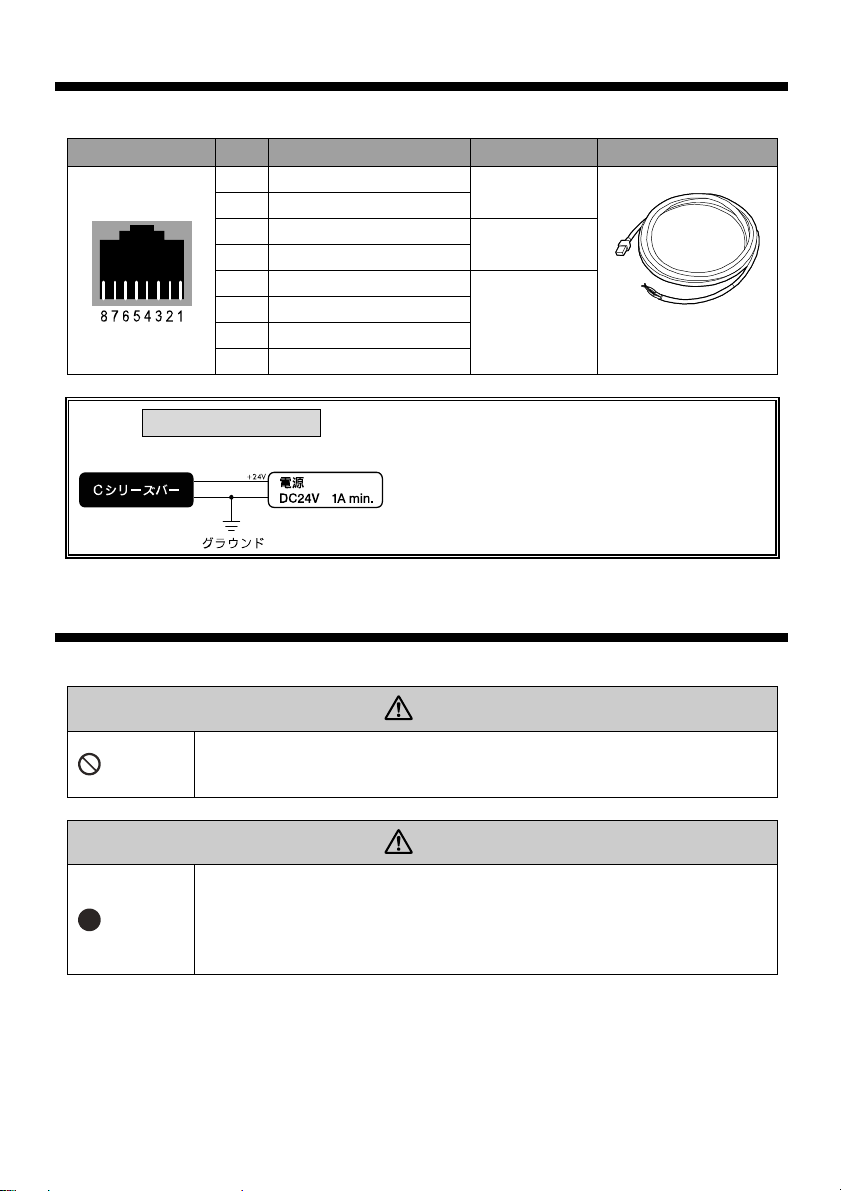

電源ターミナルの仕様
No, 内部電線色 機能 付属ケーブル
1 ブラウン DC24V±5%
1A (min.)
電源ケーブル
2 ブラウン／ホワイト
3 オレンジ 接続なし
4 オレンジ／ホワイト
5 グリーン
グラウンド
（0V）
6 グリーン／ホワイト
7 ブルー
8 ブルー／ホワイト
アース接続のお願い
本製品は、高圧電源を内蔵しその周辺はマイコンな
どの低電圧回路で構成されています。そのため一般
的な感電防止アースとは異なり、グラウンド線を接
地することで本製品の故障・不具合・性能ならびに
機能への悪影響を防いでいます。また、外部機器へ
の二次影響を防ぐ目的をもっていますので、必ず左
記の方法でアース接続をお願いいたします。
■設置
設置場所
警告
禁止
次の場所では使用しないでください。爆発や火災のおそれがあります。
・防爆を要求する環境
・腐蝕性ガスや可燃性・爆発性ガスを取り扱う場所
注意
必ず守る
設置場所の周囲状況を考慮してください。
・屋内で風雨や直射日光にさらされない所でご使用ください。
・水や油のかかる場所は避けてください。
・本体に著しい振動や衝撃が加わる場所には設置しないでください。
・温度は 0℃～50℃。湿度は 35～85％でご使用ください。
電源・エアー
本機は DC24V±5％の入力電源および 0.3MPa までのクリーンエアーまたは窒素ガスが必
要です。これらの配線および配管が可能な場所で使用してください。

10
■設置
設置
本機を接地金属の近くに設置する場合
本機と周囲の壁との距離は下図に従って設置してください。
本機を隣接して複数設置する場合
各機の距離は下図に従って設置してください。
取り付け
エンドブラケットを使用して、Ｍ４のネジで機械フレーム等の固定物に取り付けてください
Ｍ４のネジで機械フレーム等の固定物に取り付けてください。

11
■設置
電源の配線
警告
必ず守る
必ず直流 24V±5%でご使用ください。
過入力、誤入力は、火災や感電の恐れがあります。
必ず守る
感電事故防止のため、結線作業時には必ず電源の供給を止めてから作業をお
こなってください。
必ず守る
漏電・感電・火災事故防止のため、配線は電気設備技術基準に従い、資格の
ある電気技術者が施工してください。
仕様の確認
本機の電源仕様が供給電源に合致しているかを確認してください。
付属の電源ケーブルを配線し、電源へ接続してください。
電源の分岐
Ｃシリーズのバーは、渡り配線にて最大 4
本まで連結し電源供給が可能です。
渡り配線をするときは、市販のカテゴリ 5E
ケーブル(AWG24 以上)を購入し使用して
ください。
ケーブル 1 本当りの長さは最大 10m です。
10m を超えますと正常動作しない場合があ
ります。
ＡＣアダプタ
別売のＡＣアダプタを使用する場合
は右図のように接続してください。
AD24-IT はバー1 台まで、
AD24-ITCF はバー2 台まで、
AD24-IT19 はバー3 台まで
運用できます。

12
■設置
エアーの配管
注意
必ず守る
必ず耐圧性能のあるエアーホースをご使用ください。
耐圧のないホースは破裂・エアー漏れの恐れがあります。
使用エアー
本機はエアーブローのためクリーンな圧縮空気または窒素ガスの供給が必要です。
供給圧力は 0.3MPa 以下でご使用ください。
※エアーを間欠で供給する場合は、0.2MPa 以下にしてください。
エアードライヤーを使用して水分を取り除いてください。（露点温度－15℃以下）
ミストセパレータ(0.3μm)等を使用して不純物を取り除いてください。
エアーの温度は 0～40℃の範囲で供給してください
使用ホース
耐圧性能のあるエアーホース（外径φ8mm×内径φ6mm）をご使用ください。
ホースの接続
本機左端部にエアー供給口があります。エアーホースを接続してください。

13
■運転
運転
警告
電源を抜く
感電事故防止のため、静電気除去装置の点検の際は必ず電源の供給を止め
てから作業をおこなってください。
注意
分解禁止
製品を改造、分解することはおやめください。
高電圧部品が入っており大変危険です。
禁止 エアーの吹き出し口をふさがないでください。
故障のおそれがあります。
禁止
針電極ソケットに金属や異物を差し込まないでください。
感電や故障の原因になります。
電源を抜く
長期間使用しないときは電源の供給を止めてください。
絶縁劣化による感電や故障、火災のおそれがあります。
セットアップ
設定は本体の設定ボタンで変更することができます。
パルス比や電圧レベルを変更する際はチャージプレートモニターなどの測定器具を用いて確認
しながらおこなってください。
本体の設定
右図は本体の表示部です。
設定を変更するときには、セ
ットボタン[SET]を繰り返し
押すことで設定したい項目へ
移動することができます。
アップボタン、ダウンボタン
で数値を変更し、セットボタ
ンを再度押せば設定が変更さ
れます。
そのままどのボタンも押さずに放置すると、数秒後に自動的に運転が再開されます。

14
■運転

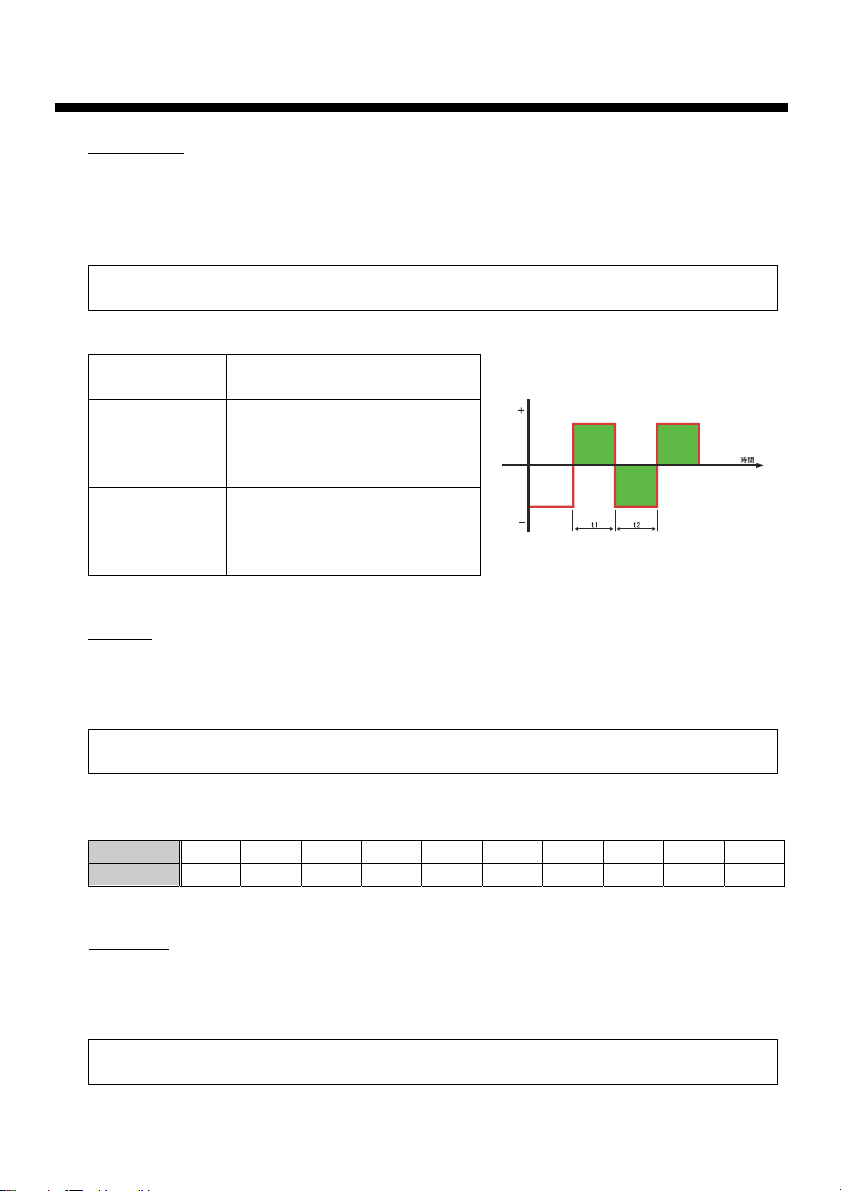

パルス比設定
表示部に「ｄxx.x」が表示されるまで、セットボタンを押します。
表示部に「ｄxx.x」が表示されている間に、アップボタンまたはダウンボタンにてイオンバーの
パルス比設定をおこなってください（設定範囲は正イオン側 40～70％、0.5％毎に変更できます）。
セットボタンを押すとパルス比設定が完了し、数秒後にイオンバーが作動します。
表示部の数字はプラスイオン側の比率のみが表示されます。
表示例 d40.0→50.0→60.0→70.0
※パルス比とはプラス/マイナスの放電持続時間の比率のことを言います。
t1:t2＝50：50 プラス、マイナスの放電持続時間
が同じ状態です。
t1:t2＝51：49
プラスの放電時間がマイナスよ
り「2」長い状態です。つまり、
プラスイオンがマイナスイオン
よりも多く発生します。
t1:t2＝49：51
マイナスの放電時間がプラスよ
り「2」長い状態です。つまり、
マイナスイオンがプラスイオン
よりも多く発生します。
電圧設定
表示部に「Ｈ－xx」が表示されるまで、セットボタンを押します。
表示部に「Ｈ－xx」が表示されている間に、アップボタンまたはダウンボタンにてイオンバーの
イオン電圧設定をおこなってください。（設定範囲はレベル 1～10）
セットボタンを押すと電圧設定が完了し、数秒後にイオンバーが作動します。
表示例 K-01→02→03→04→05→06→07→08→09→10
※以下の表を参考に使用環境に応じた設定をおこなってください。
イオンの電圧レベル
レベル 01 02 03 04 05 06 07 08 09 10
Vp-p(kV) 8.0 8.5 9.0 9.5 10.0 10.5 11.0 11.5 12.0 12.5
周波数設定
表示部に「F－xx」が表示されるまで、セットボタンを押します。
表示部に「F－xx」が表示されている間に、アップボタンまたはダウンボタンにてイオンバーの
周波数設定をおこなってください。（設定範囲は 0.1, 0.3, 1, 3, 5, 8, 10, 20, 30, 50Hz）
セットボタンを押すと周波数設定が完了し、数秒後にイオンバーが作動します。
表示例 F-0.1→0.3→01→03→05→08→10→20→30→50

15
■運転
推奨距離と周波数
アラーム表示
高電圧トランスの出力が低下した場合、高圧異常ランプ
（H/V）が点灯します。
【対処】周辺へのリークや高電圧電源の故障などが考え
られます。周辺の状態を確認し電源を入れなおしても
改善されない場合は修理を依頼してください。
除電速度 位置 設置距離（mm） 推奨周波数（Hz）
高速 フィルムまたはシート生産ライン
近距離 50~300 20, 30, 50
▲
▼
クリーンベンチ
中距離 600~750 8, 10
低速 クリーンルーム天井
遠距離 900~1500 0.1, 0.3, 1, 3 ,5

16
■メンテナンス
放電針の清掃
最適の除電性能を発揮するため、放電針を清掃してください。
清掃の周期は本製品の設置環境により異なります。
放電針の先端は鋭く尖っていますので、清掃作業の際は十分注意してください。
針電極の清掃手順
①電極針清掃前に、必ず主電源を切ってください。
②綿棒にアルコールを含ませます。（洗剤、アセトン等の溶剤は使用不可）
③綿棒を左右に回しながら針先を清掃します。
清掃時には針先に強い負荷をかけないでください。
放電針に損傷を与える可能性があります。
④清掃中に針が折れたり傷みの激しい場合は、
針電極ソケットごと交換してください。
⑤清掃完了後、放電針の表面が乾燥したことを確認してから
電源を入れてください。
⑥メンテナンス記録をつけ、確認できるようにしてください。
針電極ソケットの交換
一般的に 1 年程度ですが、本製品の設置環境により異なります。
放電針の先端は非常に尖っていますので、交換の際は十分注意してください。
針電極ソケットのはずし方
①針電極ソケットをつまみ、左周りに 90 度回転させます。
②手前に引き抜くと取り外せます。
※新しいソケットを逆の手順で取り付けます。

17
■保管
保管
注意
禁止
次のような場所には保管しないでください。故障のおそれがあります。
・本体に著しい振動や衝撃が加わる場所
・仕様に示された範囲を超える高温多湿な場所
・結露する場所
・急激な温度変化のある場所
・可燃性の溶剤や粉塵等、引火や爆発のおそれのある場所
・ホコリ・粉塵・煙が多い場所
・水・油・薬品等がかかる場所
・強電界・強磁界が発生する場所
■撤去
撤去
本機を撤去する際には、周囲や作業者の安全を十分確保してからおこなってください。
注意
電源を抜く
本機の撤去作業時には、感電事故防止及び誤作動による事故防止のため、必
ず電源ケーブルを抜いて作業をおこなってください。
必ず守る
エアーホースを取り外す際には、必ずエアー源が遮断されているのを確認し
てからおこなってください。
また、エアーホースを取り外すとエアーホース内の圧縮エアーが噴出するお
それがありますので、顔などを近づけて取り外さないでください。
■廃棄
廃棄
本機を廃棄する際には、法令や地域の条例に従って適切に処理してください。

18
■異常時の処置
異常時の処置
異常時には必ず電源ケーブルを抜いてから原因究明をおこなってください。
修理につきましてはお買い上げの販売店にご相談ください。
異常内容 原因・点検 対策
静電気が除去
できない
放電針が汚れていないか確認してください。 放電針を清掃してください。
警報が出ていないか確認してください。 警報内容に従い、対応してく
ださい。
装置周辺に導電体がないか確認してください。 導電体を本製品から遠ざけ
てください。
電源ケーブルの全長が 10ｍ以下かどうか確認し
てください。
長すぎると電圧降下により
正常に作動しません。
静電気除去性
能が低下
周波数設定が正しいかどうか確認してください。 CPM を使用して最適条件を
決定してください。
パルス比が正しいかどうか確認してください。
電圧設定が正しいかどうか確認してください。
装置周辺に導電体がないか、製品が近接して設置
されていないか確認してください。
最適設置場所を再検討して
ください。
頻繁に警報が
出る
放電針が汚れていないか確認してください。 放電針を清掃してください。
装置周辺に導電体がないか確認してください。 導電体を製品から遠ざけて
ください。
信号出力不良 接続ケーブルを確認してください。
付属の信号ケーブルまたは
カテゴリ 5E ケーブルを使用
してください(AWG24 以
上)。

19

20
■保証書
お買い上げいただき誠にありがとうございました。
保証期間内に取扱説明書、本体ラベルなどの注意書きに従って正常な状態で使用していて故障した場合には、
本書の記載内容に基づいて無償修理いたします。
保証期間内に故障した場合は、お買い上げの販売店にご依頼ください。
保証期間中でも次のような場合には有償修理となります。
１）誤った使用方法、取り扱い上の不注意によって生じた損傷や故障
２）不当な修理や改造によって生じた損傷や故障
３）火災、地震、水害、落雷その他天災地変、ガス害、塩害、公害や異常電圧などによって生じた損傷や故障
４）お買い上げ後の移動や輸送によって生じた損傷や故障
５）本書の紛失、所定事項の未記入または字句を書き換えられた場合
本書は再発行いたしませんので紛失しないよう大切に保管してください。
━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━━
●この保証書は、本製品の故障に対する無償修理または交換を保証するものであって、本製品の使用または使用不
能によって生じた損害に対して当社が責任を追うものではありません。
●この保証書は、明示した期間、条件のもとにおいて無償修理をお約束するものです。したがってこの保証書によ
ってお客様の法律上の権利を制限するものではございません。
型式 Ｃ－
保証期間 お買い上げ日より 1 年間 弊社では製品シリアルナンバーにて出荷日の管理を
おこなっております。
お客様 お名前
ご住所 〒
電話番号
販売店 店名/住所/電話番号
●ホームページアドレス http://www.vessel.co.jp/
本社 537-0001 大阪市東成区深江北 2 丁目 17 番 25 号 [phone]（代） FAX[phone]
東京支店 143-0025 東京都大田区南馬込 5 丁目 43 番 13 号 [phone]（代） FAX[phone]
大阪支店 537-0001 大阪市東成区深江北 2 丁目 17 番 25 号 [phone]（代） FAX[phone]
名古屋営業所 457-0014 名古屋市南区呼続四丁目 3 番 1 号 [phone]（代） FAX[phone]
福岡営業所 812-0016 福岡市博多区博多駅南 6 丁目 1 番 22 号 [phone] FAX[phone]
札幌出張所 065-0011 札幌市東区北 11 条東 14 丁目 1 番 1 号 [phone] FAX[phone]
仙台出張所 984-0002 仙台市若林区卸町東 1 丁目 2 番 10 号 [phone] FAX[phone]
広島出張所 733-0035 広島市西区南観音 7 丁目 8-11
ﾛｲﾔﾙﾘｮｰｺｰﾋﾞﾙ [phone] FAX[phone]
