Notre but est de vous proposer des produits de qualité qui répondent à votre
attente, fabriqués dans des usines modernes, où chaque produit a subi des
tests de qualité.
Cette notice contient toutes les informations nécessaires pour l'installation
et l'utilisation de votre nouvelle plaque de cuisson.
Avant de commencer à utiliser votre nouvelle plaque de cuisson, nous vous
suggérons de lire attentivement cette notice, car elle contient tous les
renseignements de base pour une installation correcte et fiable, une bonne
utilisation et un entretien régulier de votre plaque de cuisson. Cette plaque doit
être installée uniquement par un professionnel qualifié conformément aux
normes de sécurité et aux lois en vigueur. N'essayez jamais de réparer votre
appareil vous-même.
ère cliente, cher client,
Déclaration de conformité
Nous déclarons que nos produits sont conformes aux
Directives, Décisions et Règlementations européennes en
vigueur et aux exigences visées dans les normes citées en
référence.

1
Attention : Votre plaque de cuisson est équipée dorénavant d'un dispositif de
sécurité au niveau de chacun des brûleurs.
Il s'agit de la sécurité thermocouple, qui répond à une nouvelle réglementation sur
les brûleurs gaz.
Ce dispositif est une sécurité qui permet de couper l'arrivée du gaz ,au niveau de chaque
brûleur : si la flamme s'éteint , en cas de débordement d'un liquide sur le brûleur ou en cas
de courant d'air par exemple, si la manette est tournée accidentellement
Pour allumer un brûleur:
Tournez la manette du bruleur gaz sur la position maximum.
Allumez le gaz en à l'aide d'une allumette ou à l'aide du bouton d'allumage si votre plaque
en est équipée, et maintenez la manette enfoncée pendant quelques secondes
(maximum 10 secondes)
Relâchez la manette et assurez-vous que le brûleur reste allumé.
Si votre brûleur ne reste pas allumé, attendez quelques instants (environ 40 secondes) et
répétez la procédure.
TABLE DES MATIÈRES
1. CARACTERISTIQUES TECHNIQUES
2. CONSIGNES DE SECURITE
3. INSTALLATION
Environnement d'installation de votre plaque
Découpe du plan de travail
Raccordement au gaz
Branchement électrique et sécurité
Changement de gaz
UTILISATION
Utilisation des brûleurs gaz
NETTOYAGE ET ENTRETIEN
SERVICE APRES-VENTE ET TRANSPORT
Avant de contacter le Service après vente
Informations relatives au transport
TABLEAU DES INJECTEURS
Consignes générales
Consignes d'installation
Pendant l'utilisation
Pendant le nettoyage et l'entretien
Sécurité des enfants
3.1
3.2
3.3
3.4
3.5
4.
4.1
5.
6.
6.1
6.2
7.

2
Attention: Votre plaque peut être différente du modèle présenté
(cette notice a été conçue pour plusieurs modèles).
1. CARACTERISTIQUES TECHNIQUES
1 Bandeau de commandes .
2.
3. Brûleur gaz
Manette de commande gaz
1
2
3

3
PARTIE 2 : CONSIGNES DE SÉCURITÉ
LISEZ ATTENTIVEMENT ET ENTIEREMENT CETTE NOTICE AVANT D'UTILISER VOTRE
APPAREIL DE CUISSON, ET CONSERVEZ-LA AFIN DE POUVOIR LA CONSULTER
LORSQUE CE SERA NECESSAIRE.
Cette notice est conçue pour plusieurs modèles. Votre appareil de cuisson n'est peut-être
pas équipé de toutes les caractéristiques décrites dans cette notice. Veuillez contrôler dans
la notice les caractéristiques dans les paragraphes comportant des images.
Consignes de sécurité générales
?La fabrication de votre appareil de cuisson respecte toutes les normes et réglementations
nationales et internationales en vigueur en la matière.
?Les travaux de maintenance et d'entretien doivent être effectués exclusivement par des
techniciens qualifiés. Les travaux de réparation et d'entretien effectués par des personnes
non-qualifiées vous exposent à des dangers. Ne modifiez pas les spécifications de votre
appareil de cuisson de quelque manière que ce soit. N'effectuez pas vous-mêmes les
réparations au risque de vous exposer à un danger comme une électrocution.
?Avant l'installation, assurez-vous que les conditions de distribution locale (selon votre
appareil : nature et pression du gaz, tension et fréquence de l'électricité) sont compatibles
avec les caractéristiques indiquées sur la plaque signalétique de votre appareil de cuisson.
En cas de dommage provoqué par un branchement ou une installation inadaptée, la
garantie ne sera pas valide.
?Pour les appareils électriques : La sécurité électrique de votre appareil de cuisson n'est
garantie que s'il est branché à une alimentation électrique avec terre, conforme aux normes
de sécurité électrique en vigueur. Si vous n'êtes pas sûr de votre installation électrique avec
terre, consultez un électricien qualifié.
?ATTENTION: Votre appareil de cuisson est conçu uniquement pour la cuisson des
aliments et il est prévu uniquement pour un usage domestique. Il ne doit absolument pas
être utilisé à d'autres fins, par exemple, dans un environnement commercial ou pour le
réchauffage d'une salle. La responsabilité du fabricant ne saurait être engagée en cas de
dommages liés à une utilisation inappropriée, incorrecte, ou négligente

4
?Cet appareil de cuisson ne doit pas être utilisé par
des enfants de moins de 8 ans, ou par des personnes
dont les capacités physiques, sensorielles ou
mentales sont limitées, ou manquant d'expérience ou
de connaissances requises, les empêchant d'utiliser
cet appareil de cuisson sans risque lorsqu'ils sont
sans surveillance ou en l'absence d'instructions d'une
personne responsable leur assurant une utilisation de
l'appareil de cuisson sans danger, après une
explication des risques auxquels ils s'exposent. Les
enfants ne doivent pas jouer avec l'appareil de
cuisson. Les opérations de nettoyage et d'entretien
effectués par des enfants doivent se faire sous la
supervision d'une personne responsable.
?Cet appareil de cuisson n'est pas connecté à un dispositif de d'évacuation des produits de la
combustion. Il doit être installé et raccordé conformément aux règles d'installation en vigueur. Une
attention particulière doit être accordée aux exigences concernant la ventilation
?Si au bout de 15 secondes le brûleur gaz ne s'est pas allumé, fermez la manette du brûleur
concerné, ouvrez la porte de la cuisine et attendez au moins une minute avant d'essayer de le rallumer
à nouveau.
?Ces instructions ne sont valides que si le symbole du pays est sur votre appareil de cuisson. Si le
symbole du pays n'est pas sur votre appareil de cuisson, il importe de se référer aux instructions
techniques fournissant les informations nécessaires relatives aux conditions d'utilisation particulières.
?MISE EN GARDE : L'appareil et ses parties
accessibles peuvent devenir très chauds durant
l'utilisation. Attention à ne pas toucher les éléments
chauffants. Les enfants de moins de 8 ans doivent être
maintenus à l'écart sauf s'ils sont constamment
supervisés.
PARTIE 2 : CONSIGNES DE SÉCURITÉ

5
?AVERTISSEMENT: Pendant l'utilisation,
éléments accessibles de votre appareil de cuisson
deviennent chauds, et gardent pendant un certain
temps leur température élevée, même quand
l'appareil de cuisson est arrêté. Ne touchez pas les
surfaces chaudes et empêchez les enfants de moins
de 8 ans d'approcher de l'appareil de cuisson. Il est
recommandé de laisser refroidir les parties
directement exposées à la chaleur avant de les
toucher.
?AVERTISSEMENT: Ne laissez pas votre appareil de
cuisson sans surveillance lorsque vous faites cuire
des matières grasses liquides ou solides, des huiles
liquides ou solides. Portées à très haute température,
ces matières peuvent prendre feu et engendrer un
incendie. N'ESSAYEZ jamais d'éteindre avec de l'eau
des flammes provenant d'huile en feu, mais éteignez
votre appareil de cuisson et couvrez la casserole ou la
poêle avec un couvercle, afin d'étouffer la flamme. Si
vous avez une hotte, ne jamais la mettre en route
sans surveillance quand vous faites chauffer de
l'huile. Ne laissez pas de matière inflammable près de
votre appareil de cuisson lorsqu'il fonctionne.
?MISE EN GARDE: Danger de feu: Ne jamais placer
d'objets sur la plaque de cuisson.
?AVERTISSEMENT: Risque d'incendie: Ne rangez pas
d'objets sur les surfaces de cuisson et ne rangez
aucun contenant pressurisé tel que les aérosols, les
matériaux inflammables (objets en papier, en
plastique et en tissu), dans le tiroir placé sous le four
ou sous la plaque de cuisson. Les ustensiles de
cuisine en plastique en font également partie (ainsi
tous les
PARTIE 2 : CONSIGNES DE SÉCURITÉ

6
que les manches d'ustensiles).
?
déconnecter l'appareil de l'alimentation pour éviter un
risque de choc électrique.
?AVERTISSEMENT: Si votre appareil de cuisson est
équipé d'un plan de cuisson en verre (vitro ou
induction) et si la surface est fissurée, mettez les
manettes sur "0" pour éviter un éventuel choc
électrique. De même, si des fissures apparaissent sur
les plaques électriques, il est impératif d'arrêter
immédiatement l'alimentation électrique afin de
prévenir toute électrocution.
Il est recommandé de ne pas déposer d'objets
métalliques tels que couteaux, fourchettes, cuillères et
couvercles sur le plan de cuisson, car ils peuvent
devenir chauds.
?Après utilisation, arrêter le fonctionnement de la table
de cuisson au moyen de son dispositif de commande
et ne pas compter sur le détecteur de casseroles.
?Il convient d'enlever du couvercle tout résidu de
débordement avant de l'ouvrir. Si votre appareil de
cuisson est équipé d'un couvercle, ce couvercle doit
être soulevé avant la mise en fonction des zones de
cuisson. Avant de refermer le couvercle, il faut
s'assurer que l'appareil de cuisson a bien refroidi. Les
couvercles en verre peuvent se casser lorsqu'ils sont
chauffés. Éteignez tous les brûleurs avant de fermer le
couvercle.
?Cet appareil n'est pas destiné à être mis en
fonctionnement au moyen d'une minuterie extérieure
MISE EN GARDE: Si la surface est fêlée,
PARTIE 2 : CONSIGNES DE SÉCURITÉ

7
branché sur une rallonge, sur une minuterie
extérieure, une prise triplite ou un système de
commande à distance séparée ou tout autre
dispositif qui mettrait l'appareil sous tension
automatiquement.
?
de façon à prévenir les chutes éventuelles. Les poignées des casseroles peuvent devenir chaudes,
attention aux enfants.
?Faites attention aux manettes de commande des zones de cuisson qui peuvent devenir chaudes
lors de l'utilisation de votre appareil de cuisson et pendant un certain temps après son utilisation.
?N'utilisez pas des produits de nettoyage abrasifs,
des crèmes caustiques, des éponges abrasives ou
des grattoirs métalliques pour nettoyer tous les
éléments de votre appareil de cuisson (verre,
émail, inox, plastique et peinture), car cela raierait
les surfaces, et pourrait entraîner l'éclatement des
Faites attention que les poignées de casseroles soient disposées vers l'intérieur du plan de cuisson,
PARTIE 2 : CONSIGNES DE SÉCURITÉ

surfaces en verre ou la destruction des autres
éléments de votre appareil de cuisson.
?N'utilisez pas de nettoyeurs à vapeur pour nettoyer votre appareil de cuisson.
?Toutes les mesures de sécurité possibles ont été prises pour garantir votre sécurité. Pour éviter de
casser les éléments en verre, vous devez faire attention de ne pas les rayer pendant le nettoyage.
Evitez aussi de taper ces surfaces en verre ou de laisser tomber des accessoires dessus, et de monter
sur le verre (dans le cas d'un travail au-dessus de votre appareil de cuisson).
?MISE EN GARDE: S'assurer que l'appareil est
déconnecté de l'alimentation avant de remplacer la
lampe pour éviter tout risque de choc électrique.
?MISE EN GARDE: Les parties accessibles peuvent
devenir chaudes au cours de l'utilisation.
?Il est recommandé d'éloigner les jeunes enfants.
?Ne faites aucune pression sur le fil électrique (si équipé) lors de l'installation de votre appareil de
cuisson. Assurez-vous aussi que la câble n'est pas coincé derrière votre appareil de cuisson. Si le
8
PARTIE 2 : CONSIGNES DE SÉCURITÉ

9
câble d'alimentation est endommagé, il doit être remplacé par un câble présentant les mêmes
caractéristiques que celui d'origine, et ceci par un technicien qualifié afin d'écarter tout danger.
?En cas d'utilisation d'appareils électriques à proximité de votre appareil de cuisson, faites attention
que le câble d'alimentation de ces appareils ne soit pas en contact avec la surface chaude de votre
appareil de cuisson.
Avertissements d'installation
?N'utilisez votre appareil de cuisson que lorsque l'installation est terminée.
?Votre appareil de cuisson doit être installé et mis en service par un technicien qualifié. Le fabricant
décline sa responsabilité pour tout dommage résultant d'un mauvais emplacement ou de l'installation
de votre appareil de cuisson par un technicien non qualifié.
?Après avoir déballé votre appareil de cuisson, vérifiez soigneusement si celui-ci n'a pas été
endommagé pendant le transport. En cas de dommage, ne l'utilisez pas et contactez immédiatement
votre Revendeur. Etant donné que les matériaux d'emballage (polystyrène, nylon, agrafes, etc...)
peuvent être dangereux pour les enfants, veuillez les rassembler et les éliminer immédiatement
(mettez-les dans les conteneurs spécifiques pour le recyclage)
?Protégez votre appareil de cuisson contre les effets atmosphériques. Ne l'exposez pas au soleil, à la
pluie, la neige, la poudre, etc.
?Les matériaux entourant l'appareil (meubles) doivent être capables de supporter une température
minimale de 100°C.
?Les conditions d'ajustement au gaz de votre appareil de cuisson sont indiquées sur une étiquette
collée à l'arrière (Uniquement pour les appareils de cuisson gaz et mixtes).
Si vous utilisez votre appareil de cuisson avec du gaz en bouteille propane, la bouteille doit être
obligatoirement installée à l'extérieur de la maison (uniquement pour les appareils de cuisson gaz).
Nous vous conseillons d'avoir un détecteur de fumée installé chez vous, et une couverture anti-feu ou
un extincteur tout près de votre appareil de cuisson
PARTIE 2 : CONSIGNES DE SÉCURITÉ

Lors de l'utilisation
Ne placez pas de matériaux inflammables ou combustibles à proximité de votre appareil de cuisson
pendant son fonctionnement.
?Ne laissez pas votre appareil de cuisson sans surveillance lorsque vous faites cuire des matières
grasses liquides ou solides, des huiles liquides ou solides. Portées à très haute température, ces
matières peuvent prendre feu et engendrer un incendie. N'ESSAYEZ jamais d'éteindre avec de l'eau
des flammes provenant d'huile en feu, mais éteignez votre appareil de cuisson et couvrez la casserole
ou la poêle avec un couvercle, afin d'étouffer la flamme. Si vous avez une hotte, ne jamais la mettre en
route sans surveillance quand vous faites chauffer de l'huile. Ne laissez pas de matière inflammable
près de votre appareil de cuisson lorsqu'il fonctionne.
?Toujours poser les ustensiles de cuisson au centre de la zone de cuisson et positionner les poignées
de telle sorte qu'elles ne puissent pas gêner ou être attrapées par un enfant.
?N'utilisez pas les zones de cuisson avec des casseroles vides ou sans casseroles.
?Sur les plaques électriques, utilisez uniquement des ustensiles à fond plat.
Sur les dessus vitro et inductions, ne coupez pas du pain sur le verre. Le plan de travail en verre ne
doit pas être utilisé comme surface de travail. Faites attention de ne pas poser sur la dessus des
récipients qui pourraient abîmer le verre. Des récipients ayant des bords tranchants peuvent rayer la
surface du dessus et l'endommager. Un conseil, essuyez systématiquement le dessous des casseroles
avec un chiffon avant de les poser sur la surface en verre, ceci afin d'enlever des microparticules sous
le récipient, qui risqueraient de rayer le verre.
?ATTENTION: L'utilisation d'un appareil de cuisson à gaz produit de la chaleur, de l'humidité, des
odeurs et des produits de la combustion gaz dans la pièce au sein de laquelle est installée votre
appareil de cuisson. Assurez-vous que la cuisine est bien ventilée lorsque l'appareil de cuisson
fonctionne, laissez les ouvertures ouvertes ou bien installez un dispositif de ventilation mécanique
(genre hotte aspirante mécanique. Pour les appareils de cuisson avec énergie électrique, la cuisson
produira aussi de l'humidité et des odeurs. Il sera nécessaire d'installer aussi un dispositif de ventilation
mécanique
?La température de la surface inférieure de la table de cuisson pourrait augmenter au cours du
fonctionnement de l’appareil. Par conséquent, une planche doit être installée sous l'appareil.
10
PARTIE 2 : CONSIGNES DE SÉCURITÉ

11
?Une utilisation prolongée de votre appareil de cuisson peut nécessiter une aération supplémentaire, à
titre d'exemple l'ouverture d'une fenêtre ou l'augmentation du niveau de la ventilation mécanique si
installée.
ATTENTION: Les couvercles en verre peuvent se briser sous l'effet de la chaleur.
Avant de refermez le couvercle, fermez tous les brûleurs ou zones de cuisson et
laissez la surface du plan de cuisson refroidir
Pendant le nettoyage et l'entretien
?Arrêtez toujours le fonctionnement de votre appareil de cuisson avant le nettoyage ou l'entretien, en
le débranchant, ou en éteignant l'interrupteur principal.
Ne retirez jamais les boutons de commande pour nettoyer le panneau de commande.
?N'utilisez jamais de nettoyeur vapeur pour nettoyer les éléments de votre appareil de cuisson.
DANS L'OPTIQUE DE MAINTENIR L'EFFICACITE ET GARANTIR LA SECURITE DE VOTRE
APPAREIL, NOUS VOUS RECOMMANDONS DE TOUJOURS UTILISER LES PIECES D'ORIGINE ET
D'APPELER NOS REPRESENTANTS EN CAS DE BESOIN.
PARTIE 2 : CONSIGNES DE SÉCURITÉ

12
2. CONSIGNES DE SECURITE
!
Pendant le nettoyage et I'entretien
Arrêtez toujours le fonctionnement de la plaque de cuisson avant le nettoyage
ou l'entretien, en la d
Évitez d'utiliser des produits de nettoyage abrasifs, des crèmes caustiques,
des éponges abrasives ou des grattoirs comportant des objets métalliques
pointus pour éviter d'endommager les surfaces.
Ne retirez pas les boutons de commandes pour nettoyer la plaque.
N'utilisez jamais de nettoyeur vapeur pour nettoyer les éléments de la plaque de
cuisson.
S
AVERTISSEMENT: Les parties accessibles peuvent s'avérer chaudes pendant
le fonctionnement de la plaque de cuisson. Tenir les petits enfants hors de portée.
Les enfants ne doivent pas s'approcher de la plaque de cuisson pendant son
fonctionnement.
Surveillez les enfants afin de vous assurer qu'ils ne jouent pas avec la plaque de
cuisson.
POUR L'EFFICACITÉ ET LA SÉCURITÉ DE LA PLAQUE DE CUISSON, NOUS
VOUS RECOMMANDONS D'UTILISER LES PIÈCES DE RECHANGE D'ORIGINE
ET DE NE FAIREAPPELQU'AU SERVICE TECHNIQUEAUTORISE.
ébranchant, ou en éteignant I'interrupteur principal.
écurité des enfants

13
3. INSTALLATION
Section de
d'entrée d'air min.
100cm²
Section d'entrée
d'air min. 100cm²
Cette plaque de cuisson moderne, fonctionnelle et pratique, fabriquée avec les
meilleurs pièces et matériaux, saura répondre à vos besoins sous tous les aspects.
Avant d'utiliser votre plaque de cuisson, lisez attentivement cette notice afin de
connaître l'ensemble de ses fonctions, et obtenir les meilleurs résultats possibles.
Pour une installation correcte, tenez compte des recommandations suivantes
pour éviter tout problème ou toute situation dangereuse. Elle doit aussi être lue
par le technicien qui doit installer la plaque de cuisson.
Faîtes appel à un service agrée pour installer votre plaque de cuisson
Après avoir sorti la plaque de cuisson et ses accessoires de l'emballage, vérifiez
que la plaque ne présente aucun défaut. En cas de suspicion d'un défaut, n'utilisez
pas la plaque et contactez immédiatement un technicien qualifié ou le magasin
vendeur. Cette plaque a été conçue afin d'être encastrée dans un plan de travail. Elle
se connecte à une source électrique à l'aide du câble prévu à cet effet. L'utilisateur de
cet appareil est également responsable de l'installation et de la mise en marche,
conformément à cette notice, selon les normes de sécurité et les normes en vigueur.
3.1 Environnement d'installation de votre plaque de cuisson
Votre plaque de cuisson doit être installée et utilisée dans un endroit où il y aura
toujours une ventilation efficace. La combustion du gaz est possible grâce à
l'oxygène de l'air. Il est donc nécessaire que cet air soit renouvelé et que les produits
de combustion soient évacués conformément à la réglementation en vigueur. Il doit y
avoir une ventilation naturelle suffisante pour que le gaz puisse être utilisé dans cet
environnement. Le flux d'air moyen doit entrer par des ventilations installées sur les
murs en contact direct avec l'extérieur (voir dessin ci-dessous)
Pour les pièces dont le volume est inférieur à 5m², il convient d’y assurer une
ventilation permanente de 100cm². Pour les pièces dont le volume oscille entre 5
et 10 m², en revanche, une ventilation permanente de 50 cm² sera nécessaire à
moins que la pièce ne dispose d’une porte qui s’ouvre directement sur l’extérieur,
auquel cas aucune ventilation permanente n’est requise.

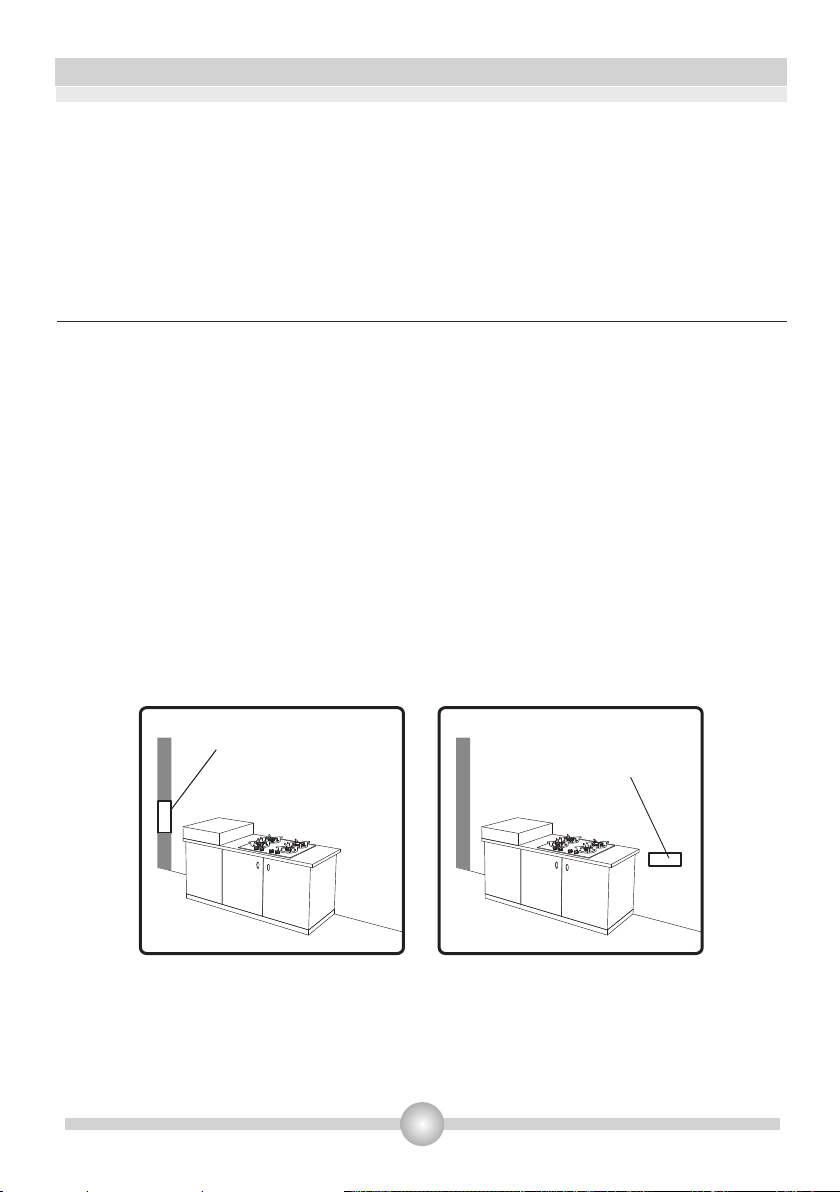

Figure 1 Figure 2

14

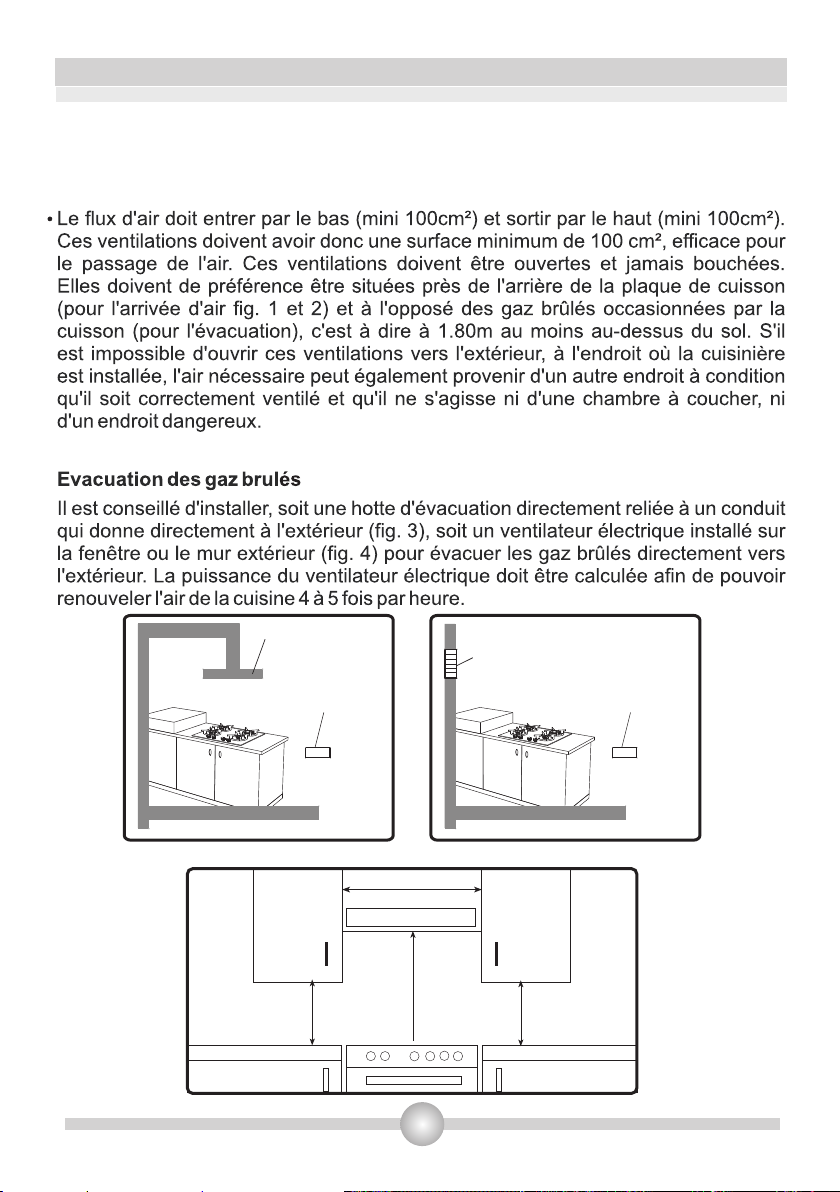

3. INSTALLATION
Section d'entrée
d'air min. 100cm²
Hotte
aspirante
Section d'entrée
d'air min. 100cm²
Ventilateur électrique
Min. 70cm (sans hotte)
Min. 65cm (avec hotte)
Pour les pièces dont le volume oscille est supérieur à 10 m², une ventilation
permanente n’est pas nécessaire. Indépendamment de la taille de la pièce, tous
les endroits ou est installée cette plaque doivent avoir un accès direct à l’air
extérieur au moyen d’une fenêtre ouvrable ou tout autre dispositif équivalent.
Figure 5
Min. 60cm
Min. 42cm
Min. 42cm
Figure 3 Figure 4
HOTTE ASPIRANTE

15
3. INSTALLATION
3.2 Découpe du plan de travail
La plaque de cuisson est fournie avec un joint spécial destiné à empêcher toute
infiltration de liquide sous le plan de travail. Découpez le plan de travail selon les
dimensions indiquées dans le schéma. Appliquez le joint autoadhésif sur le pourtour
de cette découpe, puis encastrez délicatement la plaque dans ce même espace, de
façon à ce que les manettes soient du bon côté. Fixez correctement en serrant les
pattes de fixation, comme indiqué dans le schéma. L'épaisseur du plan de travail doit
être conforme aux dimensions indiquées dans le schéma ci-dessous.
Dans le cas d'une épaisseur inférieure aux "20 mm" indiqués, il est possible d'insérer
des entretoises en bois entre les fixations et le dessous du plan de travail.
Si l'épaisseur du dessus est supérieure aux "50 mm" indiqués, il faudra tailler le
plan de travail afin que les pattes de fixations puissent s'y loger.
510 mm
Min.
A
490 mm
Min.
B
Min.
130mm
Min.
25mm
580 mm
560 mm
42 mm
Murs du voisinage A[mm] B[mm]
Combustible 60 150
Non combustible 40 50

16
3. INSTALLATION
3.3 Raccordement au gaz
Branchement gaz et vérification des fuites
Le branchement gaz de la plaque de cuisson doit également être fait selon les
normes en vigueur par un technicien qualifié (article 10 de l'arrêté du 02-08-1977
et aux règles de l'art D.T.U 61-1 imposant sur l'extrémité de la canalisation la
présence d'un robinet de commande pour le gaz naturel un détendeur-déclencheur
conforme à la norme NF D 36-303. Ce robinet de commande permet de couper
l'alimentation en gaz lorsque la plaque n'est pas utilisée).
Vérifiez tout d'abord quel est le type de gaz installé sur la plaque de cuisson. Cette
information est indiquée par une étiquette collée à l'arrière de la plaque de cuisson
(d'origine, la plaque de cuisson est équipée d'injecteurs pour la gaz naturel). Vous
trouverez les informations relatives aux types de gaz et injecteurs dans le tableau
des caractéristiques techniques. Vérifiez que la pression du gaz d'entrée soit
conforme aux valeurs précisées dans le tableau des caractéristiques techniques
afin d'avoir la meilleure efficacité et d'assurer le minimum de consommation de gaz.
Si la pression du gaz utilisé est différente de ces valeurs ou variable, vous devrez
ajouter un régulateur de pression au tuyau d'entrée. Nous vous recommandons de
contacter le service après vente afin d'effectuer ces mesures et réglages.
Il existe quelques facteurs auxquels vous devez prêter attention lors de
l’installation de la plaque de cuisson. Soyez très attentif lors de l’installation de la
plaque de cuisson. Tenez compte des consignes suivantes afin d’éviter tout
problème et/ou toute situation dangereuse.
La plaque peut être placée près d’un autre meuble de telle façon que la hauteur
du meuble ne dépasse pas la hauteur de la plaque de cuisson. Si le meuble de
cuisine est plus haut que la table de cuisson, il doit y avoir un espace d’au moins
10cm entre leurs côtés.
Veillez à ne pas la placer près d’un réfrigérateur, et à ce qu’il n’y ait pas matières
flammables ou inflammables comme les rideaux, les chiffons imperméables..etc.
qui pourraient prendre feu rapidement.
Prévoyez un espace d’environ 2cm tout autour de la plaque de cuisson pour la
circulation de l’air.
Les meubles doivent être fabriqués avec un matériel résistant à une température
atteignant 100°C. La profondeur des meubles doit être de 600mm minimum.
La plaque de cuisson ne doit pas être installée à moins de 50mm de toute paroi
latérale
Le bord de la plaque doit être à 45mm du mur arrière.
La hauteur minimum entre le plan de cuisson et la hotte (ou les éléments muraux)
doit être située d’au moins 65cm du plan de cuisson. S’il n’y a pas de hotte, la
hauteur du meuble situé au-dessus du plan de cuisson ne doit pas être inférieure
à70cm.

17
3. INSTALLATION
Branchement gaz naturel (G20/G25)
Le technicien devra installer un tuyau à embout mécanique (TFEM) suivant la norme
NF D 36100 / 36103 / 36121 et brancher la plaque selon les normes en vigueur.-
Depuis juillet 1996
Pour toute nouvelle installation (habitat neuf) ou rénovation (remplacement du
robinet d’arrêt du gaz), et quel que soit la plaque de cuisson (encastré ou non),
l’utilisation d’un tube souple est interdite. Le raccordement doit être réalisé avec un
tuyau flexible (TFEM) ou rigide en cuivre (article II II b°).
- Depuis Septembre 1996
Les tubes souples sont interdits pour le raccordement d'un appareil encastré.
Utilisation obligatoire d'un tuyau flexible ou rigide en cuivre (article II II b°)
- Depuis le 1er juillet 1997
Les installations nouvelles de gaz alimentées à partir d'un réseau de canalisations et
réalisées dans des bâtiments neufs ou existant devront être munies d'un dispositif de
déclenchement assurant automatiquement la coupure de l'alimentation en gaz des
appareils de cuisson, en cas de sectionnement ou de débranchement du tuyau
flexible alimentant les dits appareils. Cette prescription s'applique également aux
modifications ou compléments d'installation existantes lors du remplacement du
robinet de commande d'un appareil de cuisson. Ces dispositifs satisfont aux
prescriptions de l'article 4 du présent arrêté (article 10-IV)
ATTENTION: le tuyau à gaz flexible ne doit en aucun, ni passer derrière un four; ni
être en contact avec des objets susceptibles d'entraîner la combustion.
Branchement gaz butane (G30) – propane (G31)
Le technicien devra tout d'abord vérifier le réglage gaz de votre plaque de cuisson.
Si elle est livrée en gaz naturel, il devra changer les injecteurs (voir ci-dessous)
pour la rendre utilisable en gaz butane.
». La très important de
surveiller la date limite de péremption
L'installation doit obligatoirement être faite
avec un tuyau gaz spécifiqueTFEM butane/propane (normes NF D 36112 ou NF D
36125)(tuyau flexible à embouts mécaniques) suivants les normes «produits
encastrables longueur maximale autorisée est de 1,5m. Il est
indiqué sur le tuyau et le changer avant
cette date pour assurer la sécurité .
Joint
Raccord
TFEM
TFEM
GB
Gaz
Butane
Gaz
Naturel
TFEM
GN

18
3. INSTALLATION
3.4 Branchement électrique et sécurité
Il est impératif de respecter les instructions ci-dessous pour le branchement
électrique de la plaque
Le branchement électrique doit être fait par une personne qualifiée selon les
normes en vigueur
•
système et la prise sont appropriées pour la puissance d’alimentation maximum de la
plaque.
• La plaque de cuisson est conçue pour être raccordée par un branchement
permanent au réseau électrique.
• Le branchement doit être fait sur une prise avec terre. S'il n'existe pas de prise avec
terre conforme à la réglementation, contacter un installateur qualifié.
• La plaque de cuisson est destinée pour un branchement électrique en 220-240
Volts.
• Si le réseau électrique est différent de cette valeur, contactez immédiatement un
installateur qualifié.
• Vérifiez que le circuit peut supporter la puissance de la plaque (voir plaque
signalétique).
• L’interrupteur de fusible doit être facilement accessible quand la plaque est
installée. S’il n’y a aucun circuit dédié à la plaque et aucun interrupteur de fusible, il
Avant d’effectuer le branchement électrique, vérifiez si l’alimentation électrique du
Points à respecter lors de la connexion du tuyau alimentation gaz :
• Aucune partie du tuyau ne doit entrer en contact avec une surface dont la chaleur
est supérieure à 90°C (la distance minimum entre le tuyau et les parties chaudes
doit être de 20mm.
• La longueur du tuyau ne doit pas dépasser 1,5m.
• Le tuyau ne doit pas être coupé, serré ou plié.
• Le tuyau ne doit pas toucher de bords pointus, coupants, des objets mobiles, et
ne doit pas être défectueux.
• Le tuyau doit être contrôlé intégralement avant installation, afin de vérifier qu'il n'y
ait pas de défaut de fabrication.
• Lorsque le gaz est branché, l'étanchéité du tuyau doit être contrôlé avec un produit
spécifique à bulles par un technicien qualifié. Aucune bulle ne doit apparaître.
Si des bulles apparaissent, vérifier le joint de connexions et refaire le test. Ne jamais
utiliser de briquet, d'allumette, etc. lors de ce contrôle.
• Le tuyau doit être visitable sur toute sa longueur.
• La date de validité du tuyau doit être contrôlée régulièrement.
ATTENTION!!! Ne pas utiliser de briquet ou d'allumette pour contrôler les
fuites de gaz.
