VOLTCRAFT VC831 User manual

Bedienungsanleitung
Digital-Multimeter VC831
Best.-Nr. 2576864
Seite
2 - 45
Operating Instructions
Digital multimeter VC831
Item No. 2576864
Page
46 - 89
Mode d’emploi
Multimètre numérique VC831
Nº de commande 2576864
Page
90 - 133
Gebruiksaanwijzing
Digitale multimeter VC831
Bestelnr. 2576864
Pagina
134 - 177

2

3
1 Inhaltsverzeichnis
2 Einführung .....................................................................................................5
3 Bestimmungsgemäße Verwendung...............................................................6
4 Einzelteilbezeichnung....................................................................................8
5 Lieferumfang................................................................................................10
6 Neueste Informationen zum Produkt ...........................................................10
7 Symbolerklärung..........................................................................................10
8 Sicherheitshinweise.....................................................................................11
8.1 Allgemein ...............................................................................................11
8.2 Handhabung ..........................................................................................12
8.3 Betriebsumgebung.................................................................................12
8.4 Betrieb ...................................................................................................13
9 Produktbeschreibung...................................................................................14
10 Display-Angaben und Symbole ...................................................................16
11 Messbetrieb .................................................................................................17
11.1 Messgerät ein- und ausschalten.......................................................18
11.2 Warnanzeige bei falscher Messbuchsenwahl...................................18
11.3 Gleichspannungsmessung „V “...................................................19
11.4 Wechselspannungsmessung „V “..............................................20
11.5 LoZ-Spannungsmessung..................................................................21
11.6 Strommessung..................................................................................21
11.7 Frequenzmessung/Duty Cycle in %..................................................23
11.8 Widerstandsmessung .......................................................................24
11.9 Diodentest.........................................................................................25
11.10 Durchgangsprüfung ..........................................................................26
11.11 Kapazitätsmessung...........................................................................27

4
12 Zusatzfunktionen .........................................................................................28
12.1 RANGE.............................................................................................28
12.2 MAX/MIN-Funktion............................................................................28
12.3 REL-Funktion....................................................................................28
12.4 HOLD-Funktion.................................................................................29
12.5 Auto-Power-Off-Funktion ..................................................................29
12.6 SELECT-Funktion .............................................................................29
12.7 SETUP-Funktion...............................................................................29
12.8 Taschenlampen-Funktion..................................................................30
13 Fehlerbehebung...........................................................................................31
14 Reinigung und Plege ...................................................................................32
14.1 Allgemein..........................................................................................32
14.2 Reinigung..........................................................................................32
14.3 Batterie- und Sicherungsfach öffnen.................................................33
14.4 Sicherungswechsel...........................................................................34
14.5 Einsetzen und Wechseln der Batterie...............................................34
15 Entsorgung ..................................................................................................36
15.1 Produkt..............................................................................................36
15.2 Batterien/Akkus.................................................................................37
16 Technische Daten ........................................................................................38
16.1 Stromversorgung ..............................................................................38
16.2 Umgebungsbedingungen..................................................................38
16.3 Gerät.................................................................................................38
16.4 Messtoleranzen.................................................................................39

5
2 Einführung
Sehr geehrter Kunde,
mit diesem Voltcraft®-Produkt haben Sie eine sehr gute Entscheidung getrof-
fen, für die wir Ihnen danken möchten.
Sie haben ein überdurchschnittliches Qualitätsprodukt aus einer Marken-Familie
erworben, die sich auf dem Gebiet der Mess-, Lade- und Netztechnik durch beson-
dere Kompetenz und permanente Innovation auszeichnet.
Mit Voltcraft®werden Sie als anspruchsvoller Bastler ebenso wie als professioneller
Anwender auch schwierigen Aufgaben gerecht. Voltcraft®bietet Ihnen zuverlässige
Technologie zu einem außergewöhnlich günstigen Preis-Leistungs-Verhältnis.
Wir sind uns sicher: Ihr Start mit Voltcraft ist zugleich der Beginn einer langen und
guten Zusammenarbeit.
Viel Spaß mit Ihrem neuen Voltcraft®-Produkt!
Bei technischen Fragen wenden Sie sich bitte an:
Deutschland: www.conrad.de
Österreich: www.conrad.at
Schweiz: www.conrad.ch

6
3 Bestimmungsgemäße Verwendung
– Messen und Anzeigen der elektrischen Größen im Bereich der Messkatego-
rie CAT III bis max. 1000 V bzw. CAT IV bis max. 600V gegen Erdpotential,
gemäß EN 61010-1 und allen niedrigeren Kategorien.
– Messen von Gleichspannung bis max. 1000 V
– Messen von Wechselspannung bis max. 750 V
– Messen von Gleich- und Wechselstrom bis max. 10 A
– Frequenzmessung von 10 Hz bis 10 MHz (max. 20 Vrms)
– Anzeige des Pulsverhältnisses (Duty Cycle) in %
– Messen von Kapazitäten bis 60 mF
– Messen von Widerständen bis 60 MΩ
– Durchgangsprüfung (<50 Ω akustisch)
– Diodentest
Die Messfunktionen werden über den Drehschalter angewählt. Die Messbereichs-
wahl erfolgt in vielen Messbereichen automatisch (außer Durchgangsprüfung, Dio-
dentest und Strommessbereiche).
Im AC-Spannungs- und AC-Strommessbereich werden Echt-Effektiv-Messwerte
(True RMS) bis zu einer Frequenz von 400 Hz angezeigt. Dies ermöglicht die ex-
akte Messung von sinusförmigen und nicht-sinusförmigen Messgrößen (Spannung/
Strom).
Die Polarität wird bei negativem Messwert automatisch mit Vorzeichen (-) darge-
stellt.
Eine Niedrig-Impedanz-Funktion (LoZ) ermöglicht die Spannungsmessung mit re-
duziertem Innenwiderstand. Dies unterdrückt Phantomspannungen die in hochoh-
migen Messungen auftreten können. Die Messung mit reduzierter Impedanz ist in
Messkreisen bis max. 1000 V und für max. 3 s zulässig.
Die beiden Strom-Messeingänge sind mit keramischen Hochleistungssicherungen
gegen Überlast abgesichert. Die Spannung im Strommesskreis darf 1000 V nicht
überschreiten.
Betrieben wird das Multimeter mit drei handelsüblichen Micro-Batterien (Typ AAA).
Der Betrieb ist nur mit dem angegebenen Batterietyp zulässig. Akkus sind aufgrund
der geringeren Zellenspannung nicht zulässig.

7
Eine automatische Abschaltung schaltet das Gerät nach einer voreinstellbaren Zeit
aus, wenn am Gerät keine Taste gedrückt wurde. Dies verhindert die vorzeitige Ent-
ladung der Batterie. Diese Funktion kann deaktiviert werden.
An der Gerätestirnseite und Geräterückseite bendet sich je eine zuschaltbare LED-
Lampe, die als Taschenlampen verwendet werden können.
An der Geräterückseite bendet sich ein ausklappbarer Aufstellbügel. Hiermit kann
das Messgerät zur besseren Ablesbarkeit optimal platziert werden. Ebenso ist auf
der Rückseite ein Stativgewinde integriert.
Das Multimeter darf im geöffneten Zustand, mit geöffnetem Batteriefach oder feh-
lendem Batteriefachdeckel nicht betrieben werden. Ein Schutzmechanismus verhin-
dert die Öffnung des Batteriefachs bei eingesteckten Messleitungen.
Messungen in explosionsgefährdeten Bereichen (Ex) oder Feuchträumen bzw.
unter widrigen Umgebungsbedingungen sind nicht zulässig. Widrige Umgebungs-
bedingungen sind: Nässe oder hohe Luftfeuchtigkeit, Staub und brennbare Gase,
Dämpfe oder Lösungsmittel sowie Gewitter bzw. Gewitterbedingungen wie starke
elektrostatische Felder usw.
Verwenden Sie zum Messen nur Messleitungen bzw. Messzubehör, welche auf die
Spezikationen des Multimeters abgestimmt sind.
Das Messgerät darf nur von Personen bedient werden, welche mit den erforder-
lichen Vorschriften für die Messung und den möglichen Gefahren vertraut ist. Die
Verwendung der persönlichen Schutzausrüstung wird empfohlen.
Eine andere Verwendung als zuvor beschrieben, führt zur Beschädigung dieses
Produktes, außerdem ist dies mit Gefahren wie z.B. Kurzschluss, Brand, elektri-
scher Schlag etc. verbunden. Das gesamte Produkt darf nicht geändert bzw. um-
gebaut werden!
Lesen Sie die Bedienungsanleitung sorgfältig durch, und bewahren Sie diese für
späteres Nachschlagen auf.
Die Sicherheitshinweise sind unbedingt zu beachten!

8

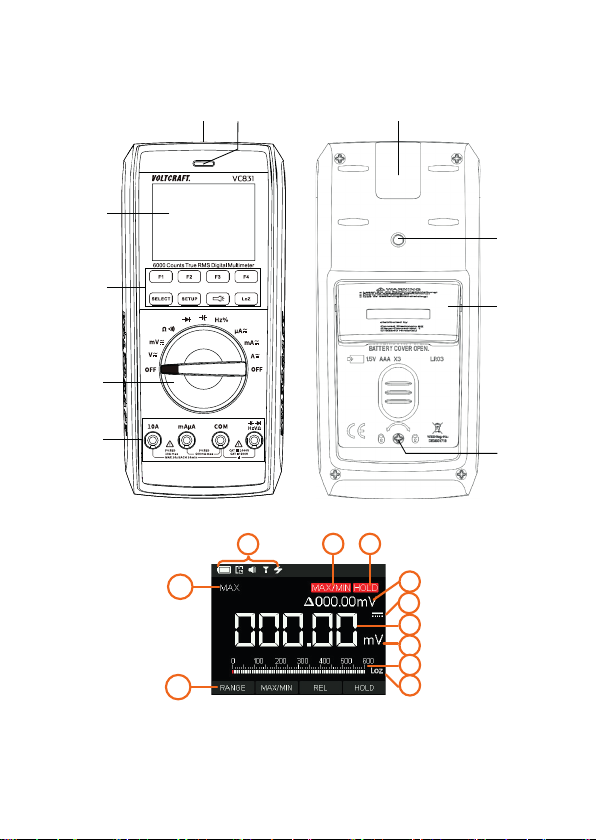

4 Einzelteilbezeichnung
A AB
D
E
FI
H
G
2.Quick Start
10
Display screen
12 3
4
6
5
7
8
9
10
11
Figure 2-2 Display screen
No.
Description
○
1
From left to right: battery display, timer shutdown, buzzer,
flashlight,high voltage promp
○
2
Maximum and minimum measurement mode
○
3
Data hold enabled
○
4
Relative enabled
○
5
DC&AC
○
6
Display measured value
○
7
Display unit of measurement
○
8
Bar chart indicator
○
9
LoZ
○
10
Measuring the menu
C
C

9
A LED-Taschenlampe
B Optische Betätigungskontrolle
C Display, grakfähig, farbig
(1) Systemsymbole (v. l. Batteriestand, APO, Sound, Taschenlampe, Blitz für
gefährliche Spannung)
(2) MAX-MIN-Anzeige aktiv
(3) HOLD-Anzeige aktiv
(4) Relativwertanzeige
(5) Anzeige für Gleich-/Wechselstrom
(6) Messwertanzeige
(7) Anzeige der Messeinheit
(8) Bargrafanzeige
(9) LoZ-Niedrigimpedanz aktiv
(10) Funktionen für die Tasten F1 bis F4
(11) MAX/MIN- und AUTO-Range Funktion
D Funktionstasten
E Drehschalter für Messfunktionswahl
F Messbuchsen
G Stativ-Anschlussgewinde
H Klappbarer Aufstellbügel
I Schraube für Batterie- und Sicherungsfach
J Magnetische Messspitzenhalterung für beiliegende Messspitzen
Achtung, starker Magnet! Halten Sie das Gerät von Herzschrittmachern,
Debrillatoren oder Scheckkarten entfernt. .

10
5 Lieferumfang
Digitalmultimeter
2x Sicherheitsmessleitungen mit CAT III/CAT IV Schutzkappen
3x Microbatterien (AAA)
Bedienungsanleitung
6 Neueste Informationen zum Produkt
Laden Sie die neuesten Produktinformationen unter
www.conrad.com/downloads herunter oder scannen Sie den
abgebildeten QR-Code. Folgen Sie den Anweisungen auf der
Website.
7 Symbolerklärung
Folgende Symbole benden sich auf dem Produkt/Gerät oder im Text:
Das Symbol warnt vor Gefahren, die zu Verletzungen führen können.
Das Symbol warnt vor gefährlicher Spannung, die zu Verletzungen durch
Stromschlag führen kann.
Schutzklasse 2 (doppelte oder verstärkte Isolierung, Schutzisoliert)
CAT I
Messkategorie I für Messungen an elektrischen und elektronischen
Geräten, welche nicht direkt mit Netzspannung versorgt werden (z.B.
batteriebetriebene Geräte, Schutzkleinspannung, Signal- und Steuers-
pannungen etc.).
CAT II
Messkategorie II für Messungen an elektrischen und elektronischen Ger-
äten, welche über einen Netzstecker direkt mit Netzspannung versorgt
werden. Diese Kategorie umfasst auch alle kleineren Kategorien (z.B.
CAT I zur Messung von Signal- und Steuerspannungen).

11

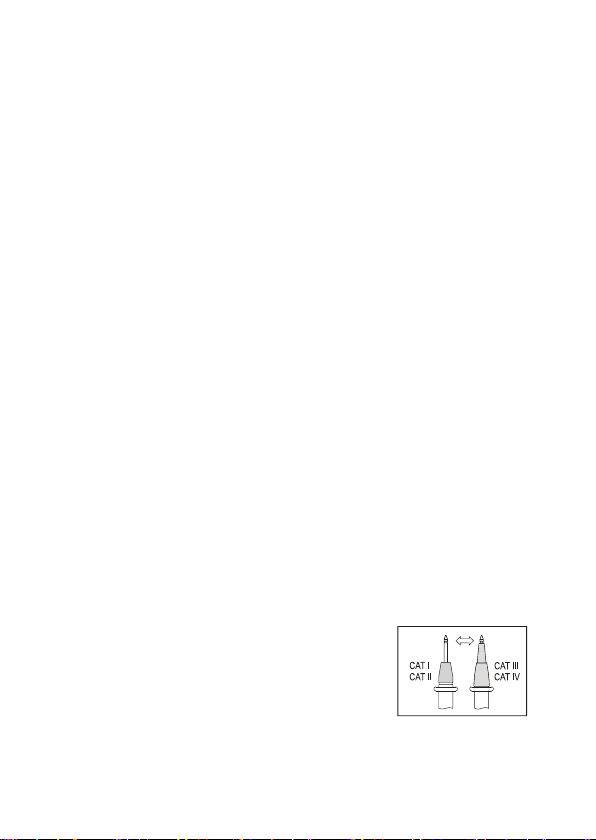

CAT III
Messkategorie III für Messungen in der Gebäudeinstallation (z.B. Steck-
dosen oder Unterverteilungen). Diese Kategorie umfasst auch alle
kleineren Kategorien (z.B. CAT II zur Messung an Elektrogeräten). Der
Messbetrieb in CAT III ist nur mit Messspitzen mit einer maximalen freien
Kontaktlänge von 4 mm bzw. mit Abdeckkappen über den Messspitzen
zulässig.
CAT IV
Messkategorie IV für Messungen an der Quelle der Niederspannungsin-
stallation (z.B. Hauptverteilung, Haus-Übergabepunkte der Energiever-
sorger etc.) und im Freien (z.B. Arbeiten an Erdkabel, Freileitung etc.).
Diese Kategorie umfasst auch alle kleineren Kategorien. Der Mess-
betrieb in CAT IV ist nur mit Messspitzen mit einer maximalen freien
Kontaktlänge von 4 mm bzw. mit Abdeckkappen über den Messspitzen
zulässig.
Erdpotential
8 Sicherheitshinweise
Lesen Sie sich die Bedienungsanleitung sorgfältig durch und
beachten Sie insbesondere die Sicherheitshinweise. Sollten Sie
die in dieser Bedienungsanleitung enthaltenen Sicherheitshinweise
und Informationen für einen ordnungsgemäßen Gebrauch nicht
beachten, übernehmen wir keine Haftung für daraus resultierende
Verletzungen oder Sachschäden. Darüber hinaus erlischt in sol-
chen Fällen die Gewährleistung/Garantie.
8.1 Allgemein
Das Produkt ist kein Spielzeug. Halten Sie es von Kindern und Haustieren fern.
Lassen Sie Verpackungsmaterial nicht achtlos herumliegen. Dieses könnte für
Kinder zu einem gefährlichen Spielzeug werden.
Falls Sie Fragen haben, die mit diesem Dokument nicht beantwortet werden
können, wenden Sie sich an unseren technischen Kundendienst oder an sons-
tiges Fachpersonal.

12
Lassen Sie Wartungs-, Anpassungs- und Reparaturarbeiten ausschließlich von
einer Fachkraft bzw. einer Fachwerkstatt durchführen.
8.2 Handhabung
Gehen Sie stets vorsichtig mit dem Produkt um. Stöße, Schläge oder das Her-
unterfallen aus geringer Höhe können das Produkt beschädigen.
Um einen elektrischen Schlag zu vermeiden, achten Sie darauf, dass Sie die
zu messenden Anschlüsse/Messpunkte während der Messung nicht, auch nicht
indirekt, berühren. Über die fühlbaren Griffbereichsmarkierungen an den Mess-
spitzen darf während des Messens nicht gegriffen werden.
8.3 Betriebsumgebung
Setzen Sie das Produkt keiner mechanischen Beanspruchung aus.
Schützen Sie das Produkt vor extremen Temperaturen, starken Stößen, brenn-
baren Gasen, Dämpfen und Lösungsmitteln.
Schützen Sie das Produkt vor hoher Feuchtigkeit und Nässe.
Schützen Sie das Produkt vor direkter Sonneneinstrahlung.
Schalten Sie das Produkt niemals gleich dann ein, wenn dieses von einem kal-
ten in einen warmen Raum gebracht wird. Das dabei entstehende Kondens-
wasser kann unter Umständen das Produkt zerstören. Lassen Sie das Produkt
zuerst auf Zimmertemperatur kommen, bevor Sie es in Betrieb nehmen
Verwenden Sie das Gerät nicht kurz vor, während oder kurz nach einem Gewit-
ter (Blitzschlag! / energiereiche Überspannungen!). Achten Sie darauf, dass ihre
Hände, Schuhe, Kleidung, der Boden, Schaltungen und Schaltungsteile usw.
unbedingt trocken sind.
Vermeiden Sie den Betrieb in unmittelbarer Nähe von starken magnetischen
oder elektromagnetischen Feldern bzw. Sendeantennen oder HF-Generatoren.
Andernfalls besteht die Möglichkeit, dass das Produkt nicht ordnungsgemäß
funktioniert.

13
8.4 Betrieb
Wenden Sie sich an eine Fachkraft, wenn Sie Zweifel über die Arbeitsweise, die
Sicherheit oder den Anschluss des Gerätes haben.
In gewerblichen Einrichtungen sind die Unfallverhütungsvorschriften des Ver-
bandes der gewerblichen Berufsgenossenschaften für elektrische Anlagen und
Betriebsmittel zu beachten.
In Schulen und Ausbildungseinrichtungen, Hobby- und Selbsthilfewerkstätten
sowie bei Personen mit eingeschränkten physischen und psychischen Fähigkei-
ten ist der Umgang mit Messgeräten durch geschultes Personal verantwortlich
zu überwachen.
Stellen Sie vor jeder Messung sicher, dass sich das Messgerät in der richtigen
Messfunktion bendet.
Vor jedem Wechsel der Messgröße sind die Messspitzen vom Messobjekt zu
entfernen.
Überprüfen Sie vor jeder Messung Ihr Messgerät und deren Messleitungen auf
Beschädigung(en). Führen Sie auf keinen Fall Messungen durch, wenn die
schützende Isolierung beschädigt (eingerissen, abgerissen usw.) ist. Die bei-
liegenden Messkabel haben einen Verschleißindikator. Bei einer Beschädigung
wird eine zweite, andersfarbige Isolierschicht sichtbar. Das Messzubehör darf
nicht mehr verwendet werden und muss ausgetauscht werden.
Die Spannung zwischen den Anschlusspunkten des Messgeräts und Erdpoten-
tial darf 1000 V DC/AC in CAT III bzw. 600 V DC/AC in CAT IV nicht überschrei-
ten.
Seien Sie besonders Vorsichtig beim Umgang mit Spannungen >33 V Wechsel-
(AC) bzw. >70 V Gleichspannung (DC)! Bereits bei diesen Spannungen können
Sie bei Berührung elektrischer Leiter einen lebensgefährlichen elektrischen
Schlag erhalten.
Bei Verwendung von Messspitzen ohne Abdeckkappen
dürfen Messungen zwischen Messgerät und Erdpoten-
tial nicht oberhalb der Messkategorie CAT II durchge-
führt werden.
Bei Messungen ab der Messkategorie CAT III müssen
Messspitzen mit Abdeckkappen (max. 4 mm freie Kon-

14
taktlänge) verwendet werden, um versehentliche Kurzschlüsse während der
Messung zu vermeiden. Diese sind im Lieferumfang enthalten bzw. bereits auf
den Messspitzen montiert.
Sollte kein sicherer Betrieb mehr möglich sein, nehmen Sie das Produkt außer
Betrieb und schützen Sie es vor unbeabsichtigter Verwendung. Sehen Sie UN-
BEDINGT davon ab, das Produkt selbst zu reparieren. Der sichere Betrieb ist
nicht mehr gewährleistet, wenn das Produkt:
– sichtbare Schäden aufweist,
– nicht mehr ordnungsgemäß funktioniert,
– über einen längeren Zeitraum unter ungünstigen Umgebungsbedingungen
gelagert wurde oder
– erheblichen Transportbelastungen ausgesetzt wurde.
9 Produktbeschreibung
Die Messwerte werden am Multimeter (im folgendem DMM genannt) in einer Di-
gitalanzeige (Display) dargestellt. Die Messwertanzeige des DMM umfasst 6000
Counts (Count = kleinster Anzeigewert). Die korrekte Buchsenbelegung wird durch
das DMM überwacht. Bei einer falschen Buchsenbelegung erfolgt ein Warnton und
eine Warnanzeige im Display. Dies erhöht die Betriebssicherheit des Messgerätes
für den Anwender.
Wird das DMM längere Zeit nicht bedient, schaltet sich das Gerät automatisch ab.
Die Batterien werden geschont und ermöglichen so eine längere Betriebszeit. Die
automatische Abschaltung ist voreinstellbar und kann manuell deaktiviert werden.
Das Messgerät ist sowohl im Hobby- als auch im professionellen Bereich bis zur
Messkategorie CAT III 1000 V/CAT IV 600 V einsetzbar.
Zur besseren Ablesbarkeit kann das DMM mit dem rückseitigen Aufstellbügel ideal
platziert werden.
Das Batterie- und Sicherungsfach kann nur geöffnet werden, wenn alle Messleitun-
gen vom Messgerät entfernt wurden. Bei geöffnetem Batterie- und Sicherungsfach
ist es nicht möglich, die Messleitungen in die Messbuchsen zu stecken. Dies erhöht
die Sicherheit für den Benutzer.

15
Drehschalter (E)
Die einzelnen Messfunktionen werden über einen Drehschalter angewählt. In den
meisten Messfunktionen ist die automatische Bereichswahl „Autorange“ aktiv. Hier-
bei wird immer der jeweils passende Messbereich eingestellt. Die Strom-Messbe-
reiche müssen manuell eingestellt werden. Beginnen Sie die Strom-Messungen
immer mit dem größten Messbereich und schalten bei Bedarf auf einen kleineren
Messbereich um.
Am Drehschalter bendet sich eine Leuchtanzeige, um die Einstellposition deutlich
anzuzeigen. Mit der Taste „SELECT“ schalten Sie in eine Unterfunktion um, wenn
eine Messfunktion doppelt belegt ist (z.B. Umschaltung Widerstandsmessung und
Durchgangsprüfung oder AC/DC-Umschaltung). Jedes Drücken schaltet die Funk-
tion um.
Das Messgerät ist in der Schalterposition „OFF“ ausgeschaltet. Schalten Sie das
Messgerät bei Nichtgebrauch immer aus.

16
10 Display-Angaben und Symbole
Folgende Symbole und Angaben sind am Gerät oder im Display vorhanden. Andere
Symbole können im Display vorhanden sein (Displaytest), diese haben jedoch keine
Funktion.
TrueRMS Echt-Effektivwertmessung
Δ Delta-Symbol für Relativwertmessung (=Bezugswertmessung)
M Symbol für Mega (exp.6)
k Symbol für Kilo (exp.3)
Ω Ohm (Einheit des elektrischen Widerstandes)
Hz Hertz (Einheit der Frequenz)
n Symbol für Nano (exp.-9)
µ Symbol für Micro (exp.-6)
m Symbol für Milli (exp.-3)
V Volt (Einheit der elektrischen Spannung)
A Ampere (Einheit der elektrischen Stromstärke)
F Farad (Einheit der elektrischen Kapazität)
REL Taste für Relativwertmessung (=Bezugswertmessung)
SELECT Taste zur Umschaltung der Unterfunktionen
HOLD Taste zum Festhalten des aktuellen Messwertes.
OL Overload = Überlauf; der Messbereich wurde überschritten
Check inPut Warnmeldung „Falsche Messbuchsenauswahl“
OFF Schalterstellung „Messgerät aus“
Symbol für den Diodentest
Symbol für den akustischen Durchgangsprüfer
Symbol für den Kapazitätsmessbereich
Symbol für Wechselstrom
Symbol für Gleichstrom
COM Messanschluss Bezugspotenzial

17
11 Messbetrieb
Überschreiten Sie auf keinen Fall die max. zulässigen Eingangs-
größen. Berühren Sie keine Schaltungen oder Schaltungsteile,
wenn darin höhere Spannungen als 33 V ACrms oder 70 V DC an-
liegen können! Lebensgefahr!
Der Messbetrieb ist nur bei geschlossenem Batterie- und Si-
cherungsfach möglich. Bei geöffnetem Fach sind alle Messbuchsen
mechanisch gegen einstecken gesichert.
Kontrollieren Sie vor Messbeginn die angeschlossenen Messleitun-
gen auf Beschädigungen wie z.B. Schnitte, Risse oder Quetschun-
gen. Defekte Messleitungen dürfen nicht mehr benutzt werden!
Lebensgefahr!
Über die fühlbaren Griffbereichsmarkierungen an den Messspitzen
darf während des Messens nicht gegriffen werden.
Es dürfen immer nur die zwei Messleitungen am Messgerät ange-
schlossen sein, welche zum Messbetrieb benötigt werden. Entfern-
en Sie aus Sicherheitsgründen alle nicht benötigten Messleitungen
vom Messgerät.
Messungen in Stromkreisen >33 V/AC und >70 V/DC dürfen nur von
Fachkräften und eingewiesenen Personen durchgeführt werden,
die mit den einschlägigen Vorschriften und den daraus resultier-
enden Gefahren vertraut sind.
Überprüfen Sie vor jeder Messung das Messgerät an einer bekannten Messgröße
auf korrekte Funktion. Ein falsches Prüfergebnis weist auf eine mögliche Fehlfunkti-
on hin. Das Messgerät muss überprüft werden.
Sobald „OL“ (für Overload = Überlauf) im Display erscheint, haben Sie den
Messbereich überschritten.

18
11.1 Messgerät ein- und ausschalten
Drehen Sie den Drehschalter (E) in die entsprechende Messfunktion.
Die Messbereiche werden bis auf die Strommessbereiche automatisch auf den bes-
ten Anzeigebereich eingestellt. Beginnen Sie bei der Strommessungen immer mit
dem größten Messbereich und schalten bei Bedarf auf einen kleineren Messbereich
um. Entfernen Sie vor dem Umschalten immer die Messleitungen vom Messobjekt.
Zum Ausschalten bringen Sie den Drehschalter in Position „OFF“. Schalten Sie das
Messgerät bei Nichtgebrauch immer aus.
Stecken Sie die Messleitungen für die Aufbewahrung möglichst an den hochohmi-
gen Messbuchsen COM und V an. Dies vermeidet eine mögliche Fehlbedienung bei
einem späteren Messeinsatz.
Im Lieferzustand sind die Messleitungsstecker mit Transportschutz-
kappen versehen. Entfernen Sie diese vor dem einstecken in die
Messbuchsen.
Bevor Sie mit dem Messgerät arbeiten können, müssen erst die
beiliegende Batterien eingesetzt werden. Das Einsetzen und Wech-
seln der Batterie ist im Kapitel „Reinigung und Wartung“ beschrie-
ben.
11.2 Warnanzeige bei falscher Messbuchsenwahl
Im DMM ist eine Messbuchsenüberwachung integriert. Bei einer falschen Beschal-
tung, die gefährlich für den Anwender und dem DMM werden kann, gibt das DMM
eine akustische und optische Warnanzeige aus.
Sobald die Messleitungen in den Strommessbuchsen stecken und es wird in eine
andere Messfunktion (außer Strommessung) geschaltet, gibt das DMM eine ein-
dringliche Warnmeldung aus. Dies ist auch der fall wenn der Messeingang zwischen
10A-Buchse und mAµA-Buchse vertauscht wurde.
Ertönt der Alarm und es wird „Check InPut“ (gefolgt mit der betroffenen Buchse) im
Display angezeigt, kontrollieren Sie umgehendst die Messbuchsenwahl bzw. die
eingestellte Messfunktion.
Unterbrechen Sie bei einer Warnmeldung sofort den Messaufbau
und kontrollieren Sie die korrekte Messfunktion bzw. den korrekten
Messanschluss.

19
11.3 Gleichspannungsmessung „V “
Zur Messung von Gleichspannungen gehen Sie wie folgt vor:
Schalten Sie das DMM ein und
wählen die Messfunktion „V “.
Im Display erscheint „ “ und die
Einheit „V“. Für kleine Spannungen
bis max. 600 mV wählen Sie die
Messfunktion „mV “
Stecken Sie die rote Messleitung
in die V-Messbuchse, die schwarze
Messleitung in die COM-Messbu-
chse.
Verbinden Sie die beiden
Messspitzen parallel zum Mes-
sobjekt (Batterie, Schaltung usw.).
Die rote Messspitze entspricht dem
Pluspol, die schwarze Messspitze
dem Minuspol.
Die jeweilige Polarität des Messwertes wird zusammen mit dem augenblickli-
chen Messwert im Display angezeigt.
Sobald bei der Gleichspannung ein Minus „-„ vor dem Messwert erscheint, ist
die gemessene Spannung negativ (oder die Messleitungen sind vertauscht).
Der Spannungsbereich „V DC“ weist einen Eingangswiderstand von ≥10
MOhm, der „mV DC“ Messbereich ≥10 MOhm auf.
Entfernen Sie nach Messende die Messleitungen vom Messobjekt und schalten
Sie das DMM aus.

20
11.4 Wechselspannungsmessung „V “
Zur Messung von Wechselspannungen gehen Sie wie folgt vor:
Schalten Sie das DMM ein und
wählen die Messfunktion „V “.
Drücken Sie die Taste „SELECT“
um in den AC-Bereich umzu-
schalten. Im Display erscheint
„ “ und die Einheit „V“.
Für kleine Spannungen bis max.
600 mV wählen Sie den Messbere-
ich „mV “
Stecken Sie die rote Messleitung
in die V-Messbuchse, die schwarze
Messleitung in die COM-Messbu-
chse.
Verbinden Sie die beiden Mess-
spitzen parallel zum Messobjekt
(Generator, Schaltung usw.).
Der Messwert wird im Display angezeigt.
Entfernen Sie nach Messende die Messleitungen vom Messobjekt und schalten
Sie das DMM aus.
Der Spannungsbereich „V/AC“ weist einen Eingangswiderstand von ≥10 MΩ
auf. Dadurch wird die Schaltung nahezu nicht belastet
