VOLTCRAFT 2633256 User manual

Bedienungsanleitung
9 Hz Wärmebildkamera
Best.-Nr. 2633256 Seite 2 - 21
Operating Instructions
9 Hz Thermal imaging camera
Item No. 2633256 Page 22 - 40
Notice d’emploi
Caméra thermique 9 Hz
N° de commande 2633256 Page 41 - 60
Gebruiksaanwijzing
9 Hz warmtebeeldcamera
Bestelnr. 2633256 Pagina 61 - 80

Inhaltsverzeichnis
Seite
1. Einführung...........................................................................................................................3
2. Symbol-Erklärung................................................................................................................3
3. Bestimmungsgemäße Verwendung ....................................................................................4
4. Lieferumfang .......................................................................................................................4
5. Ausstattung und Funktionen................................................................................................5
6. Sicherheitshinweise.............................................................................................................5
a) Allgemein......................................................................................................................5
b) Batterien/Akkus............................................................................................................6
c) Bedienung....................................................................................................................6
7. Bedienelemente und Komponenten....................................................................................7
8. Bedienung ...........................................................................................................................9
a) Allgemeine Bedienschritte............................................................................................9
b) Stromversorgung..........................................................................................................9
c) Tastenbedienung........................................................................................................10
d) Einstellmenü...............................................................................................................10
e) Emissionsgrad............................................................................................................17
9. PegeundReinigung........................................................................................................19
10. Entsorgung........................................................................................................................19
a) Produkt.......................................................................................................................19
b) Batterien/Akkus..........................................................................................................20
11. Technische Daten..............................................................................................................21
2

1. Einführung
Sehr geehrte Kundin, sehr geehrter Kunde,
wir bedanken uns für den Kauf dieses Produkts.
Dieses Produkt erfüllt die gesetzlichen nationalen und europäischen Anforderungen.
Um diesen Zustand zu erhalten und einen sicheren Betrieb zu gewährleisten, müssen Sie als
Anwender diese Bedienungsanleitung beachten!
Diese Bedienungsanleitung gehört zu diesem Produkt. Sie enthält wichtige Hinweise
zur Inbetriebnahme und Handhabung. Daran sollten Sie auch denken, wenn Sie
dieses Produkt an Dritte weitergeben. Heben Sie deshalb diese Bedienungsanleitung
zum Nachlesen auf!
Bei technischen Fragen wenden Sie sich bitte an:
Deutschland: www.conrad.de
Österreich: www.conrad.at
Schweiz: www.conrad.ch
2. Symbol-Erklärung
Das Symbol mit dem Blitz im Dreieck weist auf Gefahren für Ihre Gesundheit hin, z. B.
Stromschlag.
Das Symbol mit dem Ausrufezeichen im Dreieck weist auf wichtige Informationen in
dieser Bedienungsanleitung hin. Lesen Sie diese Informationen immer aufmerksam.
Das Pfeilsymbol weist auf besondere Informationen und Empfehlungen zur Bedienung
hin.
3

3. Bestimmungsgemäße Verwendung
Diese Wärmebildkamera hat einen Temperaturmessbereich von -20 bis +600 °C und eine
Empndlichkeitvon254mK.Der32x32PixelInfrarotsensor misstTemperaturenmiteiner
Frequenz < 9 Hz und verfügt über einen internen Speicher für 100 Messungen.
Das Produkt ist ausschließlich für den Innengebrauch bestimmt. Verwenden Sie es daher nicht
im Freien. Der Kontakt mit Feuchtigkeit, z. B. im Badezimmer, ist unbedingt zu vermeiden.
Aus Sicherheits- und Zulassungsgründen dürfen Sie das Produkt nicht umbauen und/oder
verändern. Sollten Sie das Produkt für andere als die zuvor beschriebenen Zwecke verwenden,
kann das Produkt beschädigt werden. Eine unsachgemäße Verwendung kann außerdem zu
Gefahren wie Kurzschlüssen, Bränden oder elektrischen Schlägen führen. Lesen Sie sich
die Bedienungsanleitung sorgfältig durch und bewahren Sie sie sicher auf. Geben Sie dieses
Produkt immer zusammen mit dieser Bedienungsanleitung an Dritte weiter.
Alle Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen Inhaber. Alle
Rechtevorbehalten.
4. Lieferumfang
• Wärmebildgerät
• USB-Kabel
• 3xAAA-Batterien
• Tragetasche mit Gurt
• Bedienungsanleitung
1Aktuelle Bedienungsanleitungen
Laden Sie die neuesten Produktinformationen unter www.conrad.com/downloads herunter oder
scannenSiedenabgebildetenQR-Code.FolgenSiedenAnweisungenaufderWebsite.
4

5. Ausstattung und Funktionen
• 2ZollTFTLCD-Display240x320
• 32x32PixelInfrarotsensor
• Bilderfassungsfrequenz < 9 Hz
• ThermischeEmpndlichkeit(NETD)≤254mK
• Automatisches Cold- und Hot-Spot-Tracking
• BildanzeigevorabundSpeicherung(BMP)vonmehrals100Bildern
• Emissionsgrad, Zeit und Datum einstellbar
• Spannungsversorgung über 3 AAAAlkaline Batterien
• USB-Anschluss zum Anzeigen und Übertragen von Bildern an einen Computer
• Spritzwassergeschützt nach IP54
6. Sicherheitshinweise
Lesen Sie sich die Bedienungsanleitung sorgfältig durch und beachten
Sie insbesondere die Sicherheitshinweise. Sollten Sie die in dieser
Bedienungsanleitung aufgeführten Sicherheitshinweise und Informationen
für einen ordnungsgemäßen Gebrauch nicht beachten, übernehmen wir keine
Haftung für daraus resultierende Personen- oder Sachschäden. Darüber
hinaus erlischt in solchen Fällen die Gewährleistung/Garantie.
a) Allgemein
• Das Produkt ist kein Spielzeug. Halten Sie es von Kindern und Haustieren fern.
• Lassen Sie das Verpackungsmaterial nicht achtlos liegen. Dieses könnte
andernfalls für Kinder zu einem gefährlichen Spielzeug werden.
• Schützen Sie das Produkt vor extremen Temperaturen, direkter
Sonneneinstrahlung, starken Erschütterungen, hoher Feuchtigkeit, Nässe,
brennbaren Gasen, Dämpfen und Lösungsmitteln.
• Setzen Sie das Produkt keinen hohen mechanischen Beanspruchungen aus.
• Sollte kein sicherer Betrieb mehr möglich sein, nehmen Sie das Produkt außer
Betrieb und schützen Sie es vor unbeabsichtigter Verwendung. Der sichere
Betrieb ist nicht mehr gewährleistet, wenn das Produkt
5

- sichtbare Schäden aufweist,
- nicht mehr ordnungsgemäß funktioniert,
- über einen längeren Zeitraum unter ungünstigen Umgebungsbedingungen
gelagert wurde oder
- erheblichen Transportbelastungen ausgesetzt wurde.
• Gehen Sie stets vorsichtig mit dem Produkt um. Stöße, Schläge oder sogar das
Herunterfallen aus geringer Höhe können das Produkt beschädigen.
• Wenden Sie sich an einen Fachmann, sollten Sie Zweifel in Bezug auf die
Arbeitsweise, die Sicherheit oder den Anschluss des Geräts haben.
• Lassen Sie Wartungs-, Änderungs- und Reparaturarbeiten ausschließlich von
einer Fachkraft bzw. einer zugelassenen Fachwerkstatt ausführen.
• Sollten Sie noch Fragen haben, die in dieser Bedienungsanleitung nicht
beantwortet wurden, wenden Sie sich an unseren technischen Kundendienst
oder anderes Fachpersonal.
b)Batterien/Akkus
• Achten Sie beim Einlegen der Batterien / Akkus auf die richtige Polung.
• Entfernen Sie die Batterie/den Akku, wenn Sie das Gerät längere Zeit nicht
verwenden, um Beschädigungen durch Auslaufen zu vermeiden. Auslaufende
oder beschädigte Batterien/Akkus können bei Hautkontakt Säureverätzungen
hervorrufen. Beim Umgang mit beschädigten Batterien/Akkus sollten Sie daher
Schutzhandschuhe tragen.
• Bewahren Sie Batterien/Akkus außerhalb der Reichweite von Kindern auf.
Lassen Sie Batterien / Akkus nicht frei herumliegen, da diese von Kindern oder
Haustieren verschluckt werden könnten.
• Alle Batterien/Akkus sollten zum gleichen Zeitpunkt ersetzt werden. Das Mischen
von alten und neuen Batterien/Akkus im Gerät kann zum Auslaufen der Batterien/
Akkus und zur Beschädigung des Geräts führen.
• Nehmen Sie keine Batterien / Akkus auseinander, schließen Sie sie nicht kurz
und werfen Sie sie nicht ins Feuer. Versuchen Sie niemals, nicht auadbare
Batterienaufzuladen.EsbestehtExplosionsgefahr!
c)Bedienung
• VerwendenSiedasProduktnur,wennetwaRaumtemperaturenvorherrschen.
• Alle Produkte werden vor der Auslieferung ab Werk kalibriert. Wenden Sie sich an
einen Kundendienst, falls eine erneute Kalibrierung erforderlich ist.
6

• Das Produkt sollte stets in einem sauberen Betriebszustand gehalten werden.
Bei Bedarf die Außenhülle mit einem feuchten Tuch abwischen.
• Um Flecken oder Staub von der Linse und vom Display zu entfernen, benutzen
Sie einen hochwertigen Linsenreiniger.
• VerwendenSiezumReinigenderAußenhülle,derLinseoderdesDisplayskeine
Scheuer- oder Lösungsmittel.
7. Bedienelemente und Komponenten
1
2
3
4
5
6
7
8
9
10
11

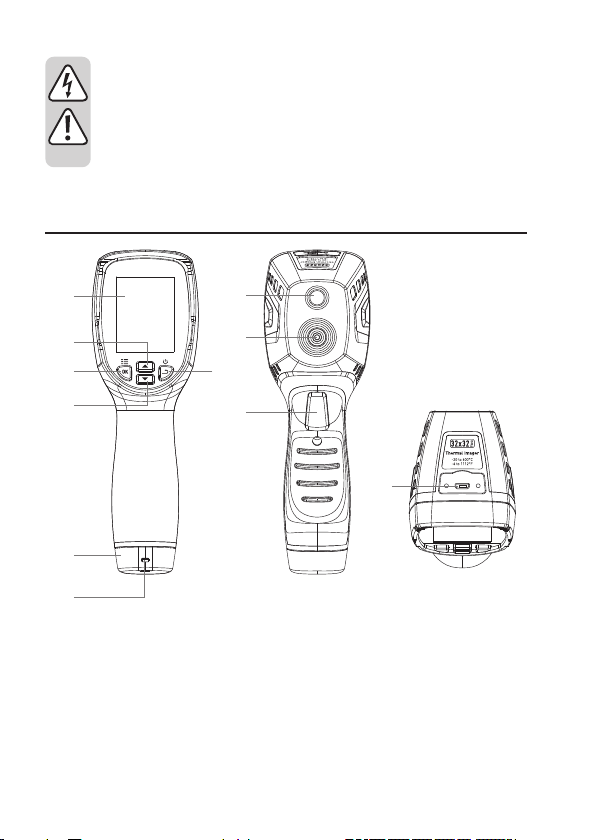

1 LCD-Display
2 Taste Auf
3 Taste OK/Menü
4 Taste Ab
5 Taste Zurück/Betrieb
6 Batterieabdeckung
7 Gurtaufnahme
8 Sichtbarer Lichtsensor
9 Infrarot-Lichtsensor
10 Taste Auslösen/Halten
11 Micro-USB Schnittstelle
7

123
4
5
6
7
8
9 10
1. Emissionsgrad
2. Uhrzeit
3. Akkukapazität
4. Temperatur in Bildmitte
5. Mitte des Zielobjekts
6. Farbbalken
7. Messpostion für niedrigste Temperatur
8. Messpostion für höchste Temperatur
9. Höchste gemessene Temperatur
10. Niedrigste gemessene Temperatur
8

8. Bedienung
a) Allgemeine Bedienschritte
1 Die Taste Zurück/Betrieb 3 Sekunden drücken, um das Startbild anzuzeigen. Nach dem
Starten erscheint das Wärmebild im Display.
2 Mit den Wärmebildpunkten auf eine Fläche oder ein Objekt zielen und das Wärmebild
kontrollieren. Die relative Temperatur zwischen Warm und Kalt wird in der Farbtabelle
(vonhellbisdunkelentsprechend)angezeigt.DerIR-Temperaturmesswert(deroberhalb
des Wärmebilds angezeigt wird) gibt die Temperatur des Zielmesspunkts an, der mit dem
Fadenkreuz im Display anvisiert wurde.
3 Drücken Sie die Nach-Oben- und Nach-Unten-Taste, um das Fusionsverhältnis aus
sichtbarem und infrarotem Licht einzustellen.
4 Drücken Sie die TasteAuslösen, um ein Wärmebild aufzunehmen. Das Bild wird von weißen
Kästchen eingerahmt.
5 Drücken Sie die Taste OK, um das aufgenommene Wärmebild zu speichern. Das Wärmebild
wird im internen Speicher abgelegt und kann angezeigt werden, wenn die Wärmebildkamera
mit einem USB-Kabel an einen Computer angeschlossen wird. Drücken Sie die Taste
Zurück,umdieZielächebzw.dasObjektweiterzuerfassen.
6 Drücken Sie beim Erfassen einer Fläche oder eines Objekts auf OK, um die Menüoptionen
aufzurufen und verschiedene Einstellungen und Informationen anzuzeigen. Zum Verlassen
des Menüs drücken Sie die Taste Zurück/Betrieb.
b) Stromversorgung
• Die Wärmebildkamera wird mit drei AAAAlkaline Batterien betrieben. Zum Ein-/Ausschalten
der Wärmebildkamera drücken Sie 3 Sekunden lang die Taste Zurück/Betrieb.
• Das Batterie-Statussymbol in der Ecke oben rechts angezeigt. Wenn das Batterie-
Statussymbol rot ist, hat die Batterie nur noch wenig Ladung und muss ausgewechselt
werden.
• Bei Verwendung einer fast leeren Batterie sind die Temperaturmessungen unter Umständen
ungenau.
• Wird die Kamera 10 Minuten lang nicht benutzt, wird sie von der Abschaltautomatik
automatisch ausgeschaltet.
9

c) Tastenbedienung
• Zurück/Betrieb
Taste gedrückt halten, um die Kamera ein- bzw. auszuschalten. Kurz drücken, um
Menüoptionen zu verlassen oder gespeicherte Bilder zu löschen.
• Bestätigen/Menü
Kurz drücken, um Menüoptionen aufzurufen, Einstellungen zu bestätigen oder das
Speichern/LöschenvonBildern(imVorschaumodus)zubestätigen.
• Auf/Ab
- Kurz drücken, um die Einstellungen im Einstellmenü oder die gespeicherten Bilder
im Vorschaumodus durchzublättern oder nach der Mischanzeige aus infraroten und
sichtbaren Bildanteilen im Erfassungsmodus.
- Länger drücken, um dauerhaft Werte von Einstellungen zu addieren oder zu subtrahieren,
z. B. beim Emissionsgrad.
• Halten
Taste drücken, um ein Bild zu erfassen und erneut drücken, um eine Bildvorschau
anzuzeigen.
d) Einstellmenü

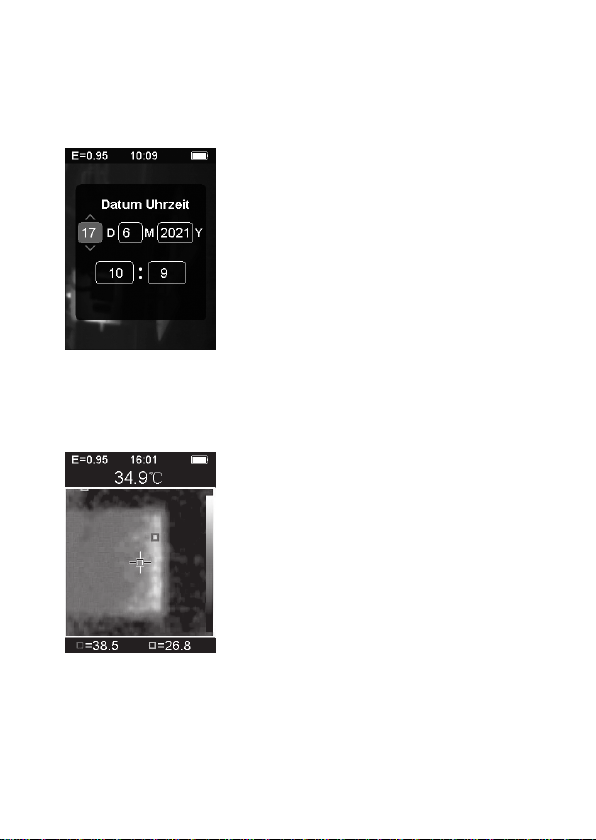

Im Erfassungsmodus die Taste Bestätigen/Menü OK drücken, um das Einstellmenü
aufzurufen. Zum Navigieren im Menü die Tasten Auf/Ab und Bestätigen/Menü OK drücken.
10
