Vortex BLUEONE BWO 155 User manual

BWO 155 · BWO 155 12V
BWO 155 Z · BWO 155 ERT
DEUTSCHE VORTEX GMBH & CO. KG
Kästnerstraße 6 | 71642 Ludwigsburg, Germany
Fon: +49(0)71 41.2552-0 | [e-mail]
WWW.DEUTSCHE-VORTEX.COM
Original operating
instructions
Manual de instrucciones
original
Oorspronkelijke
gebruiksaanwijzing

2
Contents • Índice • Inhoud
Safety • Seguridad • Veiligheid, productomschrijving 3
Product description and declaration of conformity • Descripción del producto y Conformidad CE •
Conformiteitverklaring 6
Technical specications • Datos técnicos • Technische gegevens 8
Installation • Instalación • Installatie 9
Electrical connection • Conexión eléctrica • Elektrische aansluiting 14
Venting • Purgado • Ontluchten 18
Electronic regulating thermostat ERT • Termostato electrónico ERT • Elektronisch regelthermostaat ERT 19
Timer • Programador horario • Tijdschakelklok 22
Speed adjustment • Regulación de la velocidad • Toerentalinstelling 28
Servicing • Mantenimiento • Onderhoud 30
Replacement • Sustitución • Vervanging 33
Disposal • Reciclaje • Recyclage 35
Faults and remedies • Incidencias y soluciones • Storingen en remedies 37

3
Safety
These instructions are part of the product, are valid for all
series named and describe how to use the product safely
and correctly during all operating phases.
Warning
label Risk level Consequences of non-observance
Danger! immediate acute
risk fatal or serious injury
Warning! potential acute risk fatal or
serious injury
Careful! potentially
hazardous situation light injury,
damage to device
Warning labels and symbols
Symbol Meaning
Safety warning sign: Take note of all
information indicated by the safety
warning sign and follow the instructions
to avoid injury or death.
Information
Instruction
General safety instructions
Installation of the pump may only be performed by quali-
ed personnel.
Keep the operating instructions and other applicable
documents complete, in a legible condition and perma-
nently accessible.
Read the operating instructions and make sure you
understand them before working on the pump.
This circulator is suitable for drinking water only.
Only operate the pump if it is in perfect technical condi-
tion; only use it as intended, staying aware of safety and
risks, and adhering to the instructions in this manual.
Before carrying out any installation or maintenance
work, disconnect motor from power supply and ensure it
cannot be reconnected unintentionally.
This device may only be used, cleaned or maintained
by children aged 8 years and over; persons with limited
physical, sensory or mental faculties; as well as persons
with limited experience or lack of knowledge; under su-
pervision or after they have been instructed for the safe
use of the device and understand the resulting dangers.
Children are not allowed to play with the device.

4
Seguridad
Estas instrucciones son parte integrante de la bomba, son
válidas para todos los modelos indicados anteriormente
y describen cómo utilizar el producto de forma segura y
correcta durante todas las fases de funcionamiento.
Advertencia Nivel de riesgo Consecuencias si
se desatienden
¡Peligro! peligro inminente muerte,
lesiones graves
¡Atención! posible peligro
inminente muerte, lesiones graves
¡Precaución! posible situación
peligrosa lesiones leves, daños materiales
Advertencias y símbolos
Símbolo Signicado
Señales de seguridad: acatar todas las
medidas que estén señalizadas con señales
de seguridad, para así evitar lesiones o
incluso la muerte.
Información
Instrucción a ejecutar
Observaciones generales de seguridad
La bomba solo debe ser instalada por un experto debi-
damente cualicado.
Conserve las instrucciones y cualquier documentación
adicional de las bombas en óptimas condiciones y acce-
sible en todo momento.
Antes de poner en funcionamiento la bomba, se reco-
mienda leer detenidamente estas instrucciones.
Circulador adecuado solamente para agua potable.
Utilice la bomba sólo si está en perfectas condiciones
y para el uso para el cual ha sido diseñada. Tenga en
cuenta las medidas de seguridad pertinentes y las indi-
caciones de este manual.
Antes de realizar la instalación o cualquier trabajo de man-
tenimiento, debe desconectar el motor de la red eléctrica
y asegurándose de que no pueda volver a conectarse por
accidente.
Este dispositivo solo puede utilizarse, limpiarse o mante-
nerse por niños a partir de 8 años de edad, por personas
con capacidades físicas, sensoriales o intelectuales limi-
tadas, así como por personas sin la experiencia suciente
o sin conocimientos, si lo hacen bajo supervisión o si han
sido instruidos en cuanto al uso seguro del dispositivo y
entienden los peligros que de este se derivan. Los niños no
deben jugar con el dispositivo.

5
Veiligheid
Deze gebruiksaanwijzing maakt onderdeel uit van de
pomp, geldt voor alle genoemde series en beschrijft het
veilige en deskundige gebruik in alle bedrijfsfasen.
Waarschuwing Gevarenniveau Gevolgen bij
overtreding
Gevaar! direct dreigend
gevaar dood, ernstig lichamelijk letsel
Waarschuwing! mogelijk dreigend
gevaar dood, ernstig lichamelijk letsel
Let op! mogelijk
gevaarlijke situatie licht lichamelijk letsel, materiële
schade
Waarschuwingen en symbolen
Symbool Betekenis
Veiligheidsteken: alle maatregelen die
zijn gekenmerkt met het veiligheidste-
ken in acht nemen om lichamelijk letsel
en materiële schade te voorkomen.
Informatie
Gebruiksaanwijzing
Algemene veiligheidsvoorschriften
Installatie van de pomp uitsluitend door gekwaliceerd
geschoold personeel laten uitvoeren.
Gebruiksaanwijzing en aanvullend geldende documenten
compleet en leesbaar houden en op ieder moment toegan-
kelijk bewaren.
Vóór werkzaamheden aan de pomp, gebruiksaanwijzing
lezen en begrijpen.
Deze circulatiepomp is uitsluitend geschikt voor drinkwa-
ter.
Pomp uitsluitend bedienen in technisch perfecte toestand,
volgens de bestemming, veiligheids- en gevaarbewust en
met inachtneming van deze gebruiksaanwijzing.
Vóór alle montage- en onderhoudswerkzaamheden de
motor vrij van spanning schakelen en beveiligen tegen
hernieuwde inschakeling.
Dit apparaat mag alleen onder toezicht door kinderen van 8
jaar en ouder, personen met beperkte lichamelijke, zintuig-
lijke of verstandelijke vermogens, of door personen met
een gebrek aan ervaring of kennis worden gereinigd of on-
derhouden als ze zijn geïnstrueerd met betrekking tot het
veilig gebruik van het apparaat en de resulterende gevaren
begrijpen. Laat kinderen niet met het apparaat spelen.

6
Product description
Declaration of conformity
Descripción del producto
Conformidad CE
The pump BWO 155 BlueOne is a domestic hot water pump
with a highly-efcient electronically commutated DC motor
as drive source. It is built according to the original VORTEX
spherical motor principle and contains a permanent magnetic
rotor. The speed of the pump BWO 155 is innitely variable.
Scope of delivery
Gaskets and selected union set for pumps with V-type
pump housing
Insulating cover for pump housing
Operating instructions
This product meets the applicable European directives and
the complementary national requirements and standards.
Conformity has been proven. The declaration of conformity can
be retrieved under www.deutsche-vortex.com or directly
from Deutsche Vortex GmbH & Co. KG.
La bomba BWO 155 BlueOne es una bomba doméstica de
recirculación para agua caliente sanitaria que está equi-
pada con un motor síncrono con conmutación electrónica
de alta eciencia. Está construida según el principio del
motor esférico original de VORTEX que dispone de un rotor
esférico de imán permanente. La velocidad de la bomba
BWO 155 puede regularse de forma variable.
Alcance del suministro
Juntas y racores de conexión para bombas del tipo V.
Carcasa de aislamiento para el cuerpo de la bomba.
Manual de instrucciones.
Este producto cumple con las directivas europeas, así
como con los requisitos y normas nacionales complemen-
tarias. La conformidad ha sido comprobada. La Declara-
ción de Conformidad de este producto puede obtenerse
en www.deutsche-vortex.com o solicitarse directamente a
Deutsche Vortex GmbH & Co. KG.

7
Productomschrijving
EC-Conformiteit
De pomp BWO 155 BlueOne is een pomp voor gebruikswater
(circulatiepomp voor drinkwater) met een zeer efciënte
elektronisch gecommuteerde gelijkstroommotor als aan-
drijfbron. Zij is gebouwd volgens het originele kogelmotor-
principe van VORTEX en bevat een permanent magnetische
kogelrotor. Het toerental van pomp BWO 155 is variabel
afstelbaar.
Leveringsprogramma
Platte pakkingen en gekozen schroefbevestigingsset bij
pompen met V-pomphuis
Isoleerschaal voor pomphuis
Gebruiksaanwijzing
Dit product voldoet aan de geldende Europese normen
alsmede aan de aanvullende nationale eisen en normen.
De conformiteit werd aangetoond. De conformiteitsverklaring
van het product kan via de site www.deutsche-vortex.com of
direct bij Deutsche Vortex GmbH & Co. KG worden opge-
vraagd.

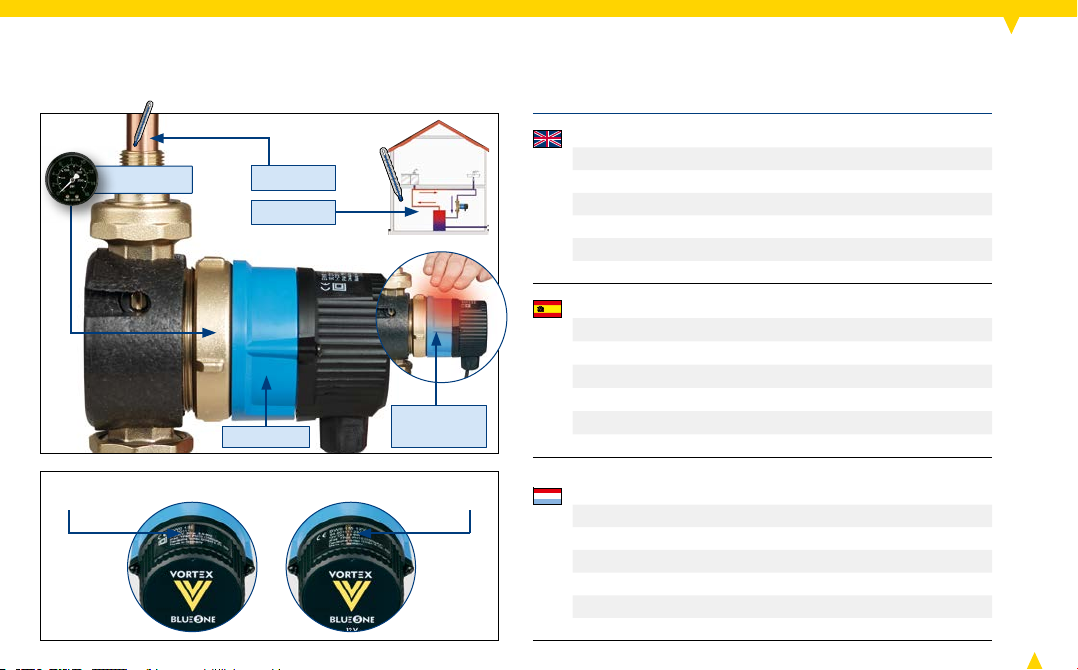

8
~43 dB(A)
t2≤ 40 °C
t1≤95 °C
Pmax = 10 bar
12 V=
1~115– 230 V /
50–60 Hz
TF 95
(t1≤95 °C)
Max. delivery head 1,3 mWS
Max. ow rate 950 l/h
Power consumption 2,5–9 W
Max. uid temperature 2°C – 95 °C
Protection class IP 44
Max. water hardness no limitation
Dry run protection yes
Altura máx. de bombeo 1,3 mWS
Caudal máx. de bombeo 950 l/h
Consumo 2,5 – 9 vatios
Temperatura del líquido hasta 2°C– 95°C
Grado de protección IP 44
Dureza admisible del agua sin límites
Protección frente a marcha en seco sí
Max. opvoerhoogte 1,3 mWS
Max. debiet 950 l/h
Verbruik 2,5–9 watt
Mediumtemperatuur tot 2°C– 95°C
Beschermingsgraad IP 44
Toegelaten waterhardheid niet gelimiteerd
Droogloopbeveiliging ja
Technical specications • Datos técnicos • Technische gegevens

99
Careful! Damage to device caused by water
intrusion.
►After mounting, ensure that the cable entry or
the cable is pointing downwards (see g.).
¡Precaución! Se pueden producir daños si
entra agua en la bomba.
►Asegúrese que tras el montaje, el prensa esto-
pa queda colocado hacia abajo (ver guras).
Let op! Materiële schade door inkomend
water.
►Zorg ervoor, dat na de montage de kabelinvoer
resp. de kabel naar beneden wijst
(zie afbeeldingen).
Installation • Instalación • Installatie

10
≥50 cm
KV 150
RV 153
(1)
(2)
≥50 cm
A shut-off valve and a non-return valve are already
built into V-pumps (1).
►With R 1/2" pumps (2), build in an additional non-
return valve RV 153 and a ball shut-off valve KV 150.
Las bombas V (1) llevan integradas una válvula de
cierre y una válvula retención.
►En las bombas R 1/2" (2), debe instalar adicionalmen-
te una válvula de retención RV 153 y una válvula de
bola de cierre KV 150.
Bij V-pompen (1) zijn een afsluit- en terugslagventiel
ingebouwd.
►Bij R 1/2"-pompen (2) extra terugslagventiel RV 153
en kogelkraan KV 150 inbouwen.
Installation • Instalación • Installatie

11
3
1
2
+ +
VORTEX EF 150 = 20 Nm
4 5
Installation • Instalación • Installatie
Careful! Damage to bearings caused by
dry-running.
►Flush pipework thoroughly with water and
bleed (see gs. 1–12).
¡Precaución! Los cojinetes pueden dañar-
se si la bomba funciona en vacío.
►Limpie exhaustivamente la red de tuberías
con agua y a continuación púrguela (ver
guras 1–12).
Let op! Opslagschade door droogloop.
►Leidingsysteem grondig met water door-
spoelen en ontluchten (zie afbeeldingen
1–12).

12
6 7
98
= 20 Nm
10 11 12
13
Installation • Instalación • Installatie

13
Installation • Instalación • Installatie
Careful! Damage to bearings caused by
dry-running.
►Flood the pump before connecting electric-
ity: Open all stop valves slowly (see g. 13,
page 12).
¡Precaución! Los cojinetes pueden dañarse
si la bomba funciona en vacío.
►Llene la bomba antes de conectarla a la red:
abra lentamente todas las válvulas de cierre
(ver gura 13, página 12).
Let op! Opslagschade door droogloop.
►Vóór elektrische aansluiting laten vollopen:
Alle afsluitventielen langzaam openen (zie
afbeelding 13, page 12).

14
The drive of the pump is a DC motor. Thus a protec-
tive conductor is not required.
For AC operation a transformer is integrated in the
cap.
Thanks to protection class 2 no ground wire is
needed.
Danger! Danger of electrocution.
►Have all electrical work carried out by
qualied electricians only.
►Turn off the power supply and safeguard it
against being switched back on (see g. 1,
page 15).
►Check to make sure the power is turned off.
Warning! Fire hazard due to electrical
ignition.
►Make sure that the pump is only connected
to the power supply specied on the name
plate (see page 8).
►Secure 12 V DC pumps with a 2 A fuse.
La bomba incorpora un motor de corriente conti-
nua, por lo que no se necesita ningún sistema de
protección.
Las versiones de corriente alterna, incorporan un
transformador en su interior.
Debido a la clase de protección 2, no se requiere un
conductor de protección.
¡Peligro! Muerte por electrocución.
►Los trabajos eléctricos deben realizarlos
solamente electricistas cualicados y
autorizados.
►Desconecte el circuito eléctrico y asegú-
rese de que no pueda volver a conectarse
accidentalmente (ver gura 1, página 15).
►Compruebe que no hay tensión en el
circuito.
¡Atención! Riesgo de incendio por causas
eléctricas.
►Asegúrese de que la bomba esté conectada
únicamente a la fuente de alimentación
como se indica en la placa de identicación
de la bomba ( véase página 8).
►Proteja las bombas de corriente continua
de 12 V con fusibles de 2 A.
Electrical connection • Conexión eléctrica • Elektrische aansluiting

15
32
Tx10
1

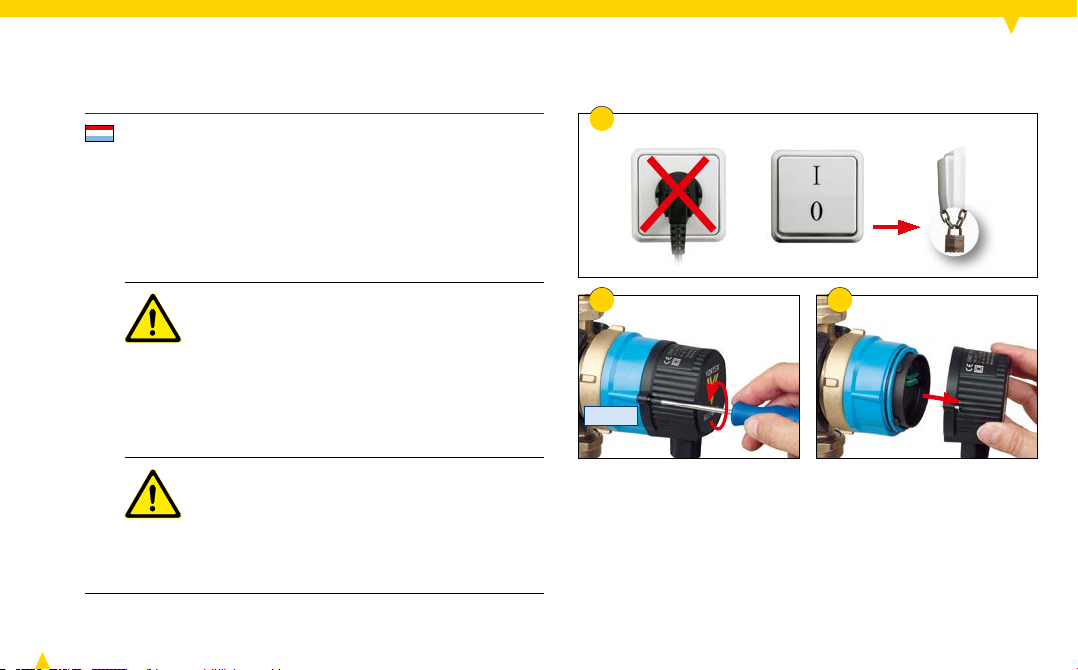

De pomp bevat een gelijkstroommotor als aandrijf-
bron. Er is daarom geen aardleiding nodig.
De spanningsomvormer voor gebruik van wis-
selstroom (trafo) is bij de wisselstroomvarianten
geïntegreerd in de aansluitdop.
Vanwege beschermingsklasse 2 is geen aarding
vereist.
Gevaar! Dood door elektrocutie.
►Werkzaamheden aan elektronica uit-
sluitend laten uitvoeren door deskundig
elektrotechnicus.
►Stroomcircuit spanningsvrij schakelen en
tegen opnieuw inschakelen beveiligen
(zie afbeelding 1).
►Spanningsvrije toestand vaststellen.
Waarschuwing! Brandgevaar door elektri-
sche ontsteking.
►Controleren of de pomp uitsluitend op de op
het typeplaatje aangegeven spanningsvoe-
ding wordt aangesloten (zie page 8).
►12 V gelijkstroompompen met 2 A zekeren.
Electrical connection • Conexión eléctrica • Elektrische aansluiting

16
5a 5b
+
–
230 V~
12 V=
8,5 - 10 mm
5c
6
230 V~ 12 V=
230 V~ 12 V=
4
Electrical connection • Conexión eléctrica • Elektrische aansluiting
►A permanent power supply is possible, alternatively
use a mains plug with IP 44 rating (provide isolator
that separates all poles).
►Cable diameter 0.75–1.5 mm²
►Round cable with Ø 5–8 mm
►Connection with twisted wires, no wire end sleeves,
no tinned ends.
►Utilizar una conexión ja si es posible o un enchufe
con la clase de protección IP44 (prever aislamiento
en todos los polos).
►La sección del cable 0,75 a 1,5 mm²
►Cable con Ø 5–8 mm
►Conexión con cable trenzado sin punteras.
►Vaste aansluiting is mogelijk of gebruik een
stroomstekker met beveiligingsklasse IP44 (op alle
polen scheiden is voorzien).
►Kabeldiameter 0,75–1,5 mm²
►Ronde kabel met Ø 5–8 mm
►Aansluiting met gevlochten draden, zonder eind-
hulzen van leidingdraad, zonder vertinde uiteinden.

17
11 12
7
230 V~ 12 V=
230 V~ 12 V=
8
10
230 V~ 12 V=
9
Electrical connection • Conexión eléctrica • Elektrische aansluiting
For pumps with control module:
The BWO 155 Z pump will run continuously.
The BWO 155 ERT pump will run when the preset
water temperature is exceeded.
En bombas con módulo de regulación:
La bomba BWO 155 Z funciona continuamente.
La bomba BWO 155 ERT funciona cuando la tempera-
tura del agua es inferior a la ajustada.
Bij pompen met regelmodule:
Pomp BWO 155 Z loopt continu.
Pomp BWO 155 ERT loopt, als men beneden de afge-
stelde watertemperatuur komt.

18
5x
3 4
1 2
5
Waarschuwing! Gevaar voor verbranding door
hete oppervlakken bij de pompbehuizing en de
motor.
►Direct contact met pompbehuizing en motor
vermijden.
►Luchtvrije circulatieleiding waarborgen (zie page 11).
Tot de pomp geluidloos werkt, voor het ontluchten afwis-
selend:
►Pomp meerdere keren in- en uitschakelen (zie afbeelding 2).
►Warmwatertappunt meerdere keren openen
(zie afbeelding 3).

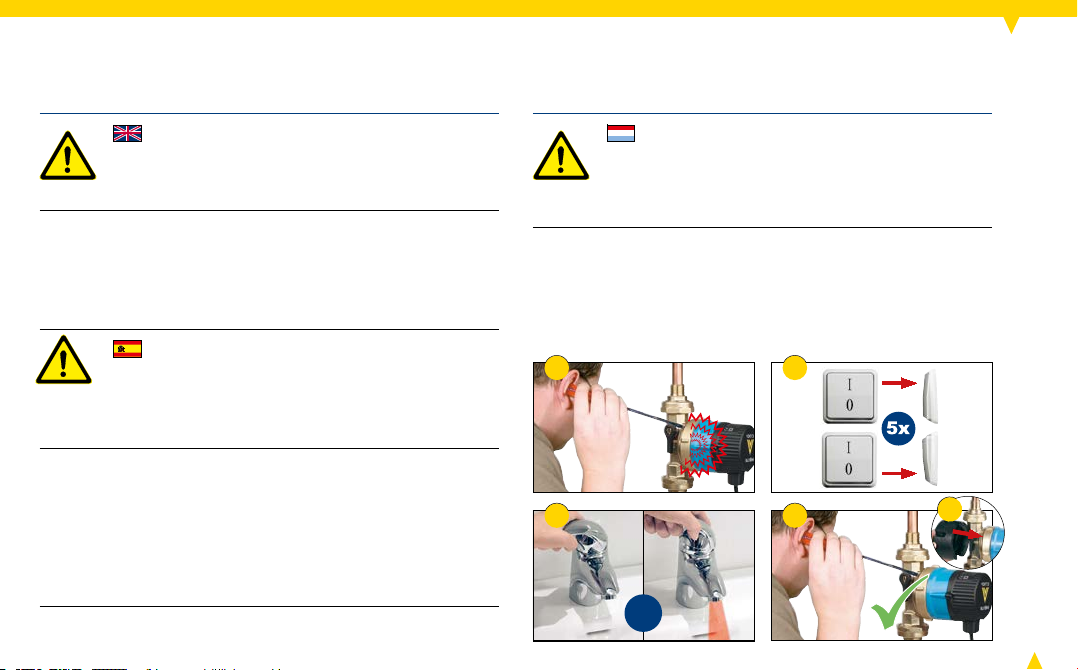

Warning! Hot surface on pump housing and
motor. Danger of burns!
►Avoid direct contact with pump housing and
motor.
►Ensure that the return line is air-free (see page11).
Then act as follows to bleed the pump until it runs noise-
free (alternately):
►Switch the pump on and off several times (see g. 2).
►Open a hot water tap several times (see g. 3).
¡Atención! Existe riesgo de quemaduras por
tocar la supercie caliente del cuerpo de la
bomba y del motor.
►Evitar el contacto directo con el cuerpo de la
bomba y el motor.
►Asegúrese de que el cuerpo de la bomba no tenga aire
(véase página 11).
Purgue la bomba hasta que funcione sin hacer ruido.
Para ello realice alternativamente las siguientes accio-
nes:
►Encienda y apague la bomba varias veces (ver gura 2).
►Abra varias veces el grifo de agua caliente (ver gura 3).
Venting • Purgado • Ontluchten

19
1
4
3
5
2

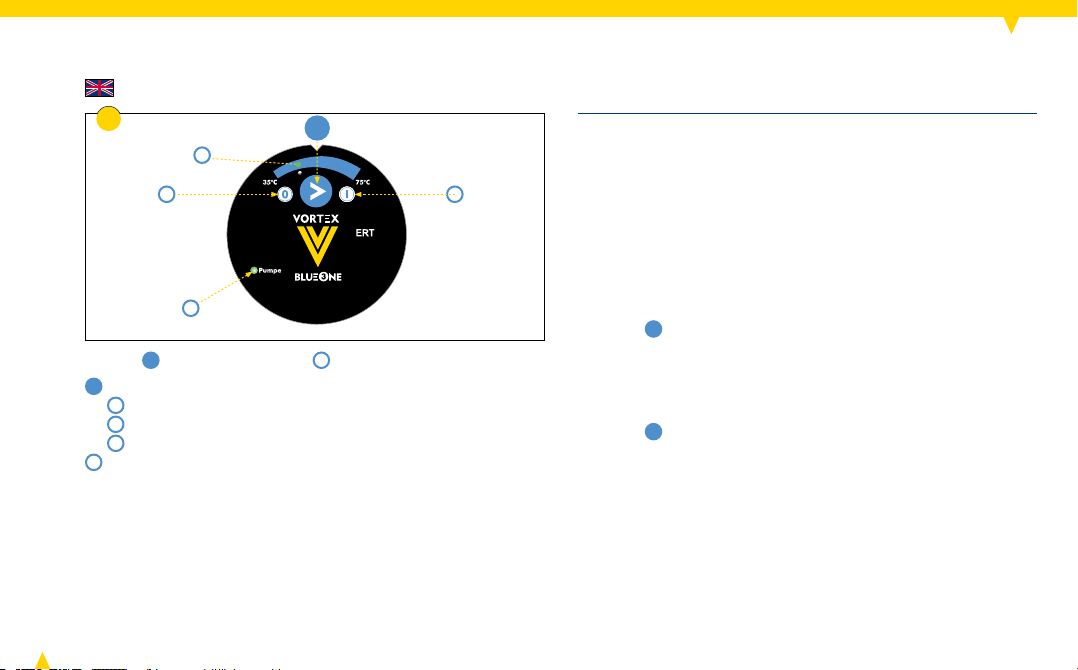

1The pump will switch off when the preset temperature is
reached. After the water has cooled down approx. 7°C
the pump will switch back on.
After connection to the electrical power grid 45°C (e) is
set as the switch-off temperature of the pump
(see gure 1).
In case of a power outage the preset switch-off tem-
perature will be conserved.
Changing the switch-off temperature:
►Press 1until the desired switch-off temperature is
illuminated. (9 steps in 5° increments from 35°C to
75°C).
Changing the operating mode:
►Press 1until the desired operating mode is illuminat-
ed. It will be active immediately.
Button and LED indicators :
1Select the operating mode (clockwise):
2Continuous pump run
3Pump stop
4Switch-off temperature of the pump (e=45°C)
5Pump is running (LED is illuminated) or switched
off (LED not illuminated)
Electronic regulating thermostat ERT

20
1
4
3
5
2
1La bomba se desconecta al alcanzar la temperatura
ajustada. Una vez que la temperatura del agua descien-
de 7 °C, la bomba vuelve a encenderse.
Tras la conexión a la red eléctrica, la temperatura de
desconexión de la bomba (e) se ajusta en 45 °C (véase
gura 1).
Si se produce un fallo en la alimentación, la temperatu-
ra de desconexión ajustada se mantiene.
Modicar la temperatura de desconexión:
►Pulse 1hasta que se encienda la temperatura de
desconexión deseada. (9 niveles en pasos de 5 °, en un
rango de 35 °C a 75 °C).
Modicar el modo de funcionamiento:
►Pulse 1hasta que se encienda el modo de funciona-
miento deseado. Éste se activa de inmediato.
Termostato electrónico ERT
Tecla e indicadores LED :
1Seleccionar el modo de funcionamiento (en el sentido de
las agujas del reloj):
2Modo de funcionamiento continuo
3Parada permanente
4Temperatura de desconexión para la desconexión
de la bomba (e = 45 °C)
5La bomba está en marcha (el LED está encendido)
o está desconectada (el LED no está encendido)
