VWR AU UV EZ User manual

UV EZ AUTO CONTROL PERISTALTIC PUMP
Issue 02.11

INSTRUCTION MANUAL
AUTO CONTROL PERISTALTIC PUMP
MODEL AU UV EZ
•Microprocessor Controlled 24-hour duty with Brushless d.c. motor
•Easy Tube Load Pump Head for Quick Tube Change
•Keypad operated with two line alpha numeric display
•Manual and remote control of speed/flow rate
•Stackable head options

CONTENTS
SECTION 1.A: PUMP HEAD & TUBE REPLACEMENT
1.B: QUICK START FUNCTIONS
2.A: BASIC FUNCTIONS
2.B: REMOTE CONTROLS
3.A: REMOTE SPEED CONTOL WITH ANALOGUE INPUT SIGNALS

SECTION 1.A: pump head &TUBE REPLACEMENT
N!
P
Q
P
!

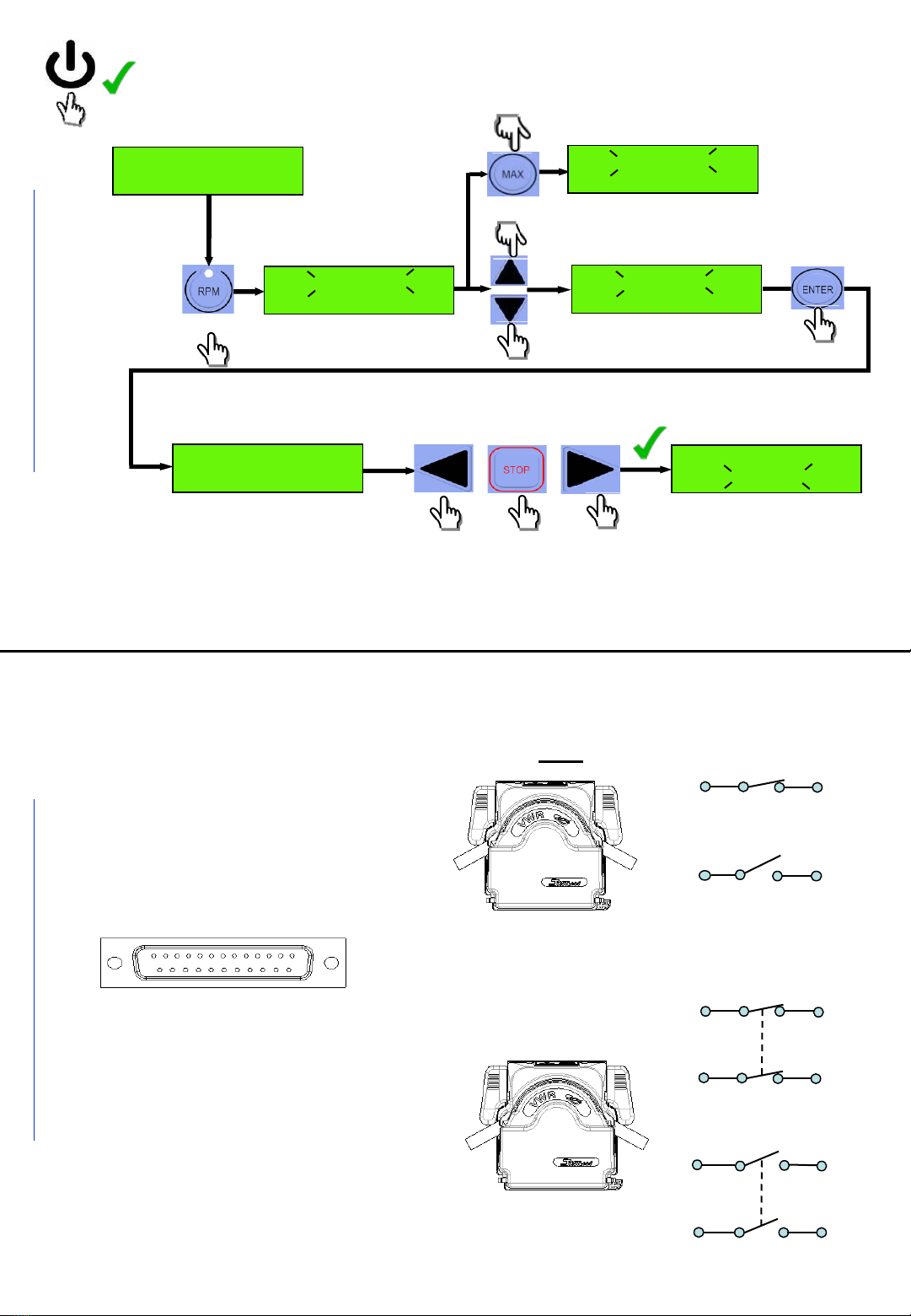

SECTION 1.B: QUICK START FUNCTIONS

100 RPM
STANDBY
N
N
50 RPM
STANDBY
250 RPM
STANDBY
100 RPM
STANDBY
N
N
N
50 RPM
STANDBY
N!
Q
P
Section 2.a: BASIC FUNCTIONS
P CW
Q CCW
18
18
6
START
STOP
6
7 19
START
6 18
19
7
STOP
18
6
1
13
25 14
(25 WAY `D` TYPE CONNECTOR)
Section 2.b: IP40 REMOTE CONTROL
REMOTE CONTROL LEAD Pt No: AU E1973
50 RPM
<< RUNNING >>
N
P
Q

N
Speed control: internal
N
Speed control: EXT VOLT
Speed control: EXT POT
Speed control: EXT CURR
10K (0.5W)
10
11
23
+V
13
RTN
25
0 –10 VDC
+V
12
RTN
24
4 - 20 mA
REMOTE POTENTIOMETER
--- RPM
STANDBY

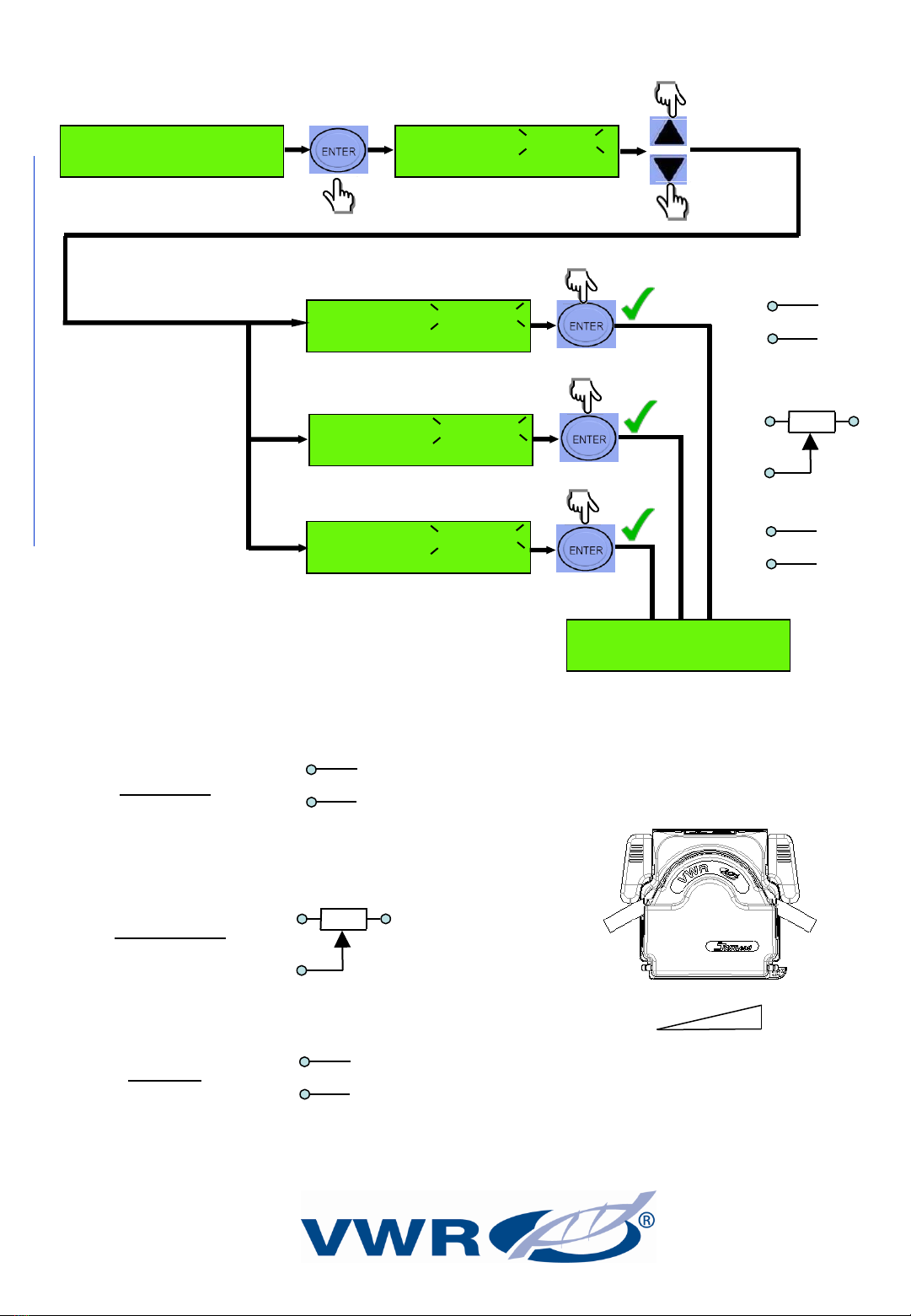

Section 3: IP40 REMOTE SPEED CONTROL
100 RPM
STANDBY
Speed control: internal
N
ISSUE A APR09
10K (0.5W)
10
11
23
+V
13
RTN
25
+V
12
RTN
24
0 –10 VDC
REMOTE POT
4 - 20 mA
=
RPM

SPECIFICATION
POWER SUPPLY
100 –120 / 220 –240vac, 50/60Hz, 100VA
FUSES FS1: T2.0A ANTI-SURGE
FS2: T2.0A ANTI-SURGE
BS5265, IEC 127
DIMENSIONS WIDTH: 291mm
HEIGHT: 164mm
DEPTH: 195mm
(252mm inc. head)
WEIGHT 5.5Kg
SPEED RANGE 10 - 250 RPM
OPERATING TEMPERATURE RANGE 5-40°C
STORAGE TEMPERATURE RANGE 0-50°C
STANDARDS IEC 335-1
EN 50081-1
EN 50082-1
PROTECTION RATING EN60529 IP40
ANALOGUE INTERFACE
SPEED CONTROL: 4-20mA MAX. VOLTAGE 2V
MAX CURRENT 40mA
CIRCUIT IMPEDANCE 50
0-10V MAX VOLTAGE 20V
CIRCUIT IMPEDANCE 2OK

GUARANTEE
This product is guaranteed to be free from defects in material or workmanship for a
period of 24 months from date of purchase, excluding consumable items such as
cartridges, tubing or rollers.
Products out of guarantee period will be repaired for a nominal charge.
PUMP RETURNS
All returned pumps must be decontaminated before return and the Decontamination
Certificate included with these instructions must be returned before or with the pump
delivery.
For your protection items returned must be carefully packed to prevent damage in
transit and insured against loss.
‘EC’ DECLARATION
The VWR Programmable Pumps comply with the following: -
EMC 2004/108/EC
MACHINERY 2006/42/EC
Installation of this pump into other equipment must be in accordance with relevant
Directives/Standards and be carried out by a suitably competent person.
SAFETY
ISOLATE MAINS SUPPLY BEFORE REPLACING TUBE/CARTRIDGE
ISOLATE MAINS SUPPLY BEFORE REMOVING ENCLOSURE COVER
DANGER - HIGH VOLTAGES ARE PRESENT
LIMITS OF USE
DO NOT USE IN CONJUNCTION WITH LIFE SUPPORT EQUIPMENT
DO NOT CONNECT PUMP TO THE HUMAN BODY
INSTALLATION
Pump should be installed by suitably qualified personnel.
Pump should be sited on stable horizontal surface.
Allow free flow of air around pump.
Tube to and from pipe should not be allowed to „kink‟.

FUSE REPLACEMENT
A Mains inlet is located on the Rear Panel incorporating twin mains fuses FS1 and FS2.
Under normal operating conditions these fuses should not require replacement. In the
event of fuse failure a replacement fuse should be fitted, its value as stated in the
specification. Qualified personnel should investigate repeated fuse failure.
U.K. only - The mains lead supplied with U.K. models incorporates a 3 pin 13 amp plug
fitted with a 5-amp fuse.
MAINTENANCE
Motor and Gearbox are lubricated for life and should not require attention. Rotor rollers
are self-lubricating. Should lubrication become necessary use Silicone grease on rollers
if noisy. If the motor gearbox should require lubrication authorized personnel should
carry this out.
Pump tubing will not last forever, establish suitable tube replacement schedule to
prevent inconvenient tube failure.

Decontamination Certificate
This form must be completed and sent to VWR before returning any pump for service, repair or any
other work. Failure to do so will result in delay in work completion or products being returned
untouched.
This procedure is mandatory for VWR to meet its obligations under the Health & Safety at Work Act
1974 and its related regulations.
Pumps returned must be thoroughly cleaned.
You are responsible for decontamination.
Where products are returned in an unclean, contaminated state no work will be undertaken until full
Health & Safety data sheet for each substance with which the pump has been in contact and data
below completed, has been received at VWR.
VWR may reserve the right to return contaminated product to you at your account.
Form may be sent by fax, first class post or e-mail direct to VWR. A copy of the completed form must
also be attached to the outside of the product return packaging.
Company:
______________________________________________________________________
Address:
_________________________________________________________________
______________________________________________________________________
Post Code: ______________________________________
Telephone: _________________________ Fax: ____________
E-Mail:
________________________________@________________________________
Emergency Contact Name and Telephone Number: _____________________________
Pump Type:
_______________________________________________________________
Serial Number:
____________________________________________________________ Page 1 of 2
COR 2/1

Decontamination Certificate continued…
Details of Substances Pumped and Contacted
Chemical Names:
Precautions to be taken in handling
these substances:
(a)
(a)
(b)
(b)
(c)
(c)
(d)
(d)
Action to be taken in the event of
human contact:
Cleaning fluid to be used if residue of
chemicals is found during servicing:
(a)
(a)
(b)
(b)
(c)
(c)
(d)
(d)
Please complete relevant declaration below
Points a, b, c, d refer to individual substances. If substance is a mixture of various substances state
product name, complete form and ensure that product and Health and Safety data sheets are cross
referenced.
Should pumps have come into contact with body fluids, pathogens or microbial growth then a special
note shall be made on both, pump packaging and the form above.
Foregoing is equally applicable to related equipment.
Declaration
Declaration
I hereby confirm that the only toxic or
hazardous substance(s) that the
equipment specified has pumped to come
into contact with are those named, and that
the information given is correct and the
carrier has been informed if the
consignment is of a hazardous nature.
Signed:
I hereby confirm that the equipment
specified has not pumped nor come into
contact with any toxic or hazardous
substances.
Signed:
Name:
Name:
Position:
Position:
Date:
Date:
Carrier to be used and delivery
date
Fault description or any other
information
VWR Return No:
Page 2 of 2
COR 2/1

BEDIENUNGSANLEITUNG
DIE AUTO SCHLAUCHPUMPE
MODELL AU UV EZ
•Mikroprozessor-gesteuerter 24-Stunden-Betrieb mit bürstenlosem
Gleichstrommotor
•Leicht bedienbarer Rohrlade-Pumpkopf für schnellen Rohraustausch
•Tastenfeld mit zweizeiliger alphanumerischer Anzeige
•Manuelle Steuerung und Fernbedienung der
•Optionen zur Lagerung des Kopfes

INHALT
ABSCHNITT
1.A: PUMPENKOPF & ROHRERSATZ
2.A: GRUNDFUNKTIONEN
2.B: FERNBEDIENUNGEN
3: GESCHWINDIGKEITS-FERNBEDIENUNG MIT ANALOGEN
INGABESIGNALEN

SECTION 1.A: pump head &TUBE REPLACEMENT
N!
P
Q
P
!
SECTION 1.B: QUICK START FUNCTIONS

100 RPM
STANDBY
N
N
50 RPM
STANDBY
250 RPM
STANDBY
100 RPM
STANDBY
N
N
N
50 RPM
STANDBY
N!
Q
P
Section 2.a: BASIC FUNCTIONS
P CW
Q CCW
18
18
6
START
STOP
6
7 19
START
6 18
19
7
STOP
18
6
1
13
25 14
(25 WAY `D` TYPE CONNECTOR)
Section 2.b: IP40 REMOTE CONTROL
REMOTE CONTROL LEAD Pt No: AU E1973
50 RPM
<< RUNNING >>
N
P
Q

N
Speed control: internal
N
Speed control: EXT VOLT
Speed control: EXT POT
Speed control: EXT CURR
10K (0.5W)
10
11
23
+V
13
RTN
25
0 –10 VDC
+V
12
RTN
24
4 - 20 mA
REMOTE POTENTIOMETER
--- RPM
STANDBY
Section 3: IP40 REMOTE SPEED CONTROL
100 RPM
STANDBY
Speed control: internal
N
ISSUE A APR09
10K (0.5W)
10
11
23
+V
13
RTN
25
+V
12
RTN
24
0 –10 VDC
REMOTE POT
4 - 20 mA
=
RPM

SPEZIFIKATION
STROMVERSORGUNG 100-120/220-240 AC, 50/60 Hz, 100 VA
SICHERUNGEN
FS1: T2.0A TRÄGE
FS2: T2.0A TRÄGE
BS5265, IEC 127
ABMESSUNGEN
BREITE 291 mm
HÖHE 164 mm
TIEFE 195 mm (252 mm inklusive Kopf)
GEWICHT 5,5 Kg
GESCHWINDIGKEITSBEREICH 10-250 RPM
BETRIEBSTEMPERATURBEREICH 5-40 ºC
LAGERTEMPERATURBEREICH 0-50 ºc
NORMEN
IEC 335-1
EN 50081-1
EN50082-1
SCHUTZKLASSE
EN60529 IP40
ANALOGE SCHNITTSTELLE
GESCHWINDIGKEITS-STEUERUNG: 4-20 mA max. Spannung 2V
max. Stromstärke 40 mA
Schleifenimpedanz 50 KΩ
0-10 V max. Spannung 20V
Schleifenimpedanz 20 KΩ

GARANTIE
Dieses Produkt ist garantiert frei von Material- oder Verarbeitungsmängeln. Die Garantie dauert 24 Monate
vom Kaufdatum an, umfasst jedoch keine Verbrauchsmaterialien wie Patronen, Rohrsystem oder Rollen.
Außerhalb der Garantiezeit werden die Produkte zu einem festgelegten Preis repariert.
RÜCKSENDUNG DER PUMPE
Alle zurückgesendeten Pumpen müssen vor der Rücksendung dekontaminiert werden, und das in dieser
Anleitung enthaltene Dekontaminierungs-Zertifikat muss vor oder mit der Zustellung der Pumpe eingereicht
werden.
Zu Ihrem Schutz müssen zurückgesendete Produkte sorgfältig verpackt werden, um Transportschäden zu
vermeiden. Die Produkte müssen darüber hinaus gegen einen Schadensfall versichert sein.
EG-ERKLÄRUNG
Die Pumpen erfüllen die folgenden Anforderungen: -
EMV 2004/108/EC
MACHINENE 2006/42/EC
Der Einbau der Pumpe in andere Ausrüstung muss gemäß den relevanten Richtlinien/Normen erfolgen und
von einer ausreichend qualifizierten Person durchgeführt werden.
SICHERHEIT
VOR DEM ERSATZ DES ROHRES NETZVERBINDUNG TRENNEN
VOR DEM ENTFERNEN DER GEHÄUSEABDECKUNG NETZVERBINDUNG TRENNEN
GEFAHR –HOHE SPANNUNGEN VORHANDEN
EINSCHRÄNKUNGEN DER NUTZUNG
NICHT MIT GERÄTEN ZUR LEBENSERHALTUNG VERWENDEN
PUMPE NICHT AN DEN MENSCHLICHEN KÖRPER ANSCHLIESSEN
INSTALLATION
Die Pumpe sollte von ausreichend qualifiziertem Personal installiert werden.
Die Pumpe sollte auf einer stabilen waagerechten Oberfläche aufgestellt werden.
Sorgen Sie für einen freien Luftstrom um die Pumpe herum.
Das Rohr von und zu der Pumpe darf nicht knicken.
ROHR-ERSATZ
Ein Netzanschluss befindet sich auf der Rückseite und beinhaltet ein Paar Netzsicherungen FS1 und FS2.
Bei normalem Betrieb müssen diese Sicherungen üblicherweise nicht ersetzt werden. Beim Versagen einer
Sicherung, sollte eine Ersatzsicherung eingeschraubt werden, die entsprechend der Spezifikation eingestuft
ist. Brennen die Sicherungen mehrmals durch, sollte qualifiziertes Personal dies überprüfen.
Nur für GB - Das Netzkabel, das mit den britischen Modellen geliefert wird, beinhaltet einen dreipoligen-3-
Amp-Stecker mit einer 5-Amp-Sicherung.
WARTUNG
Der Motor und das Getriebe sind für ihre gesamte Lebensdauer geschmiert und benötigen normalerweise
keine weitere Wartung. Die Rollen des Rotors sind selbstschmierend. Sollten der Geräuschpegel der Rollen
steigen und diese eine Schmierung benötigen, verwenden Sie Silikonfett zur Schmierung der Rollen. Sollte
das Motorgetriebe eine Schmierung benötigen, muss diese von befugtem Fachpersonal ausgeführt werden.
Das Rohrsystem der Pumpe ist nicht auf die ganze Lebensdauer ausgelegt, daher sollten Sie einen
geeigneten Rohrersatzplan ausarbeiten, um einer ärgerlichen Rohr-Fehlfunktion vorzubeugen.

Dekontaminierungs-Zertifikat
Dieses Formular muss ausgefüllt und an VWR. gesendet werden, bevor eine Pumpe
zur Wartung, Reparatur oder anderen Arbeiten eingeschickt wird. Liegt das Formular nicht
vor dem Erhalt der Pumpe vor, kann dies zu einer Verzögerung der Arbeiten oder zur
unbearbeiteten Rücksendung des Produktes führen.
Das Verfahren ist für VWR. obligatorisch, um seinen Verpflichtungen gemäß dem britischen
Arbeitsschutzgesetz ‚Health & Safety at Work Act' von 1974 nachzukommen sowie die
entsprechenden Bestimmungen zu erfüllen.
Die Pumpen müssen sorgfältig gereinigt zurückgegeben werden. Sie sind für die
Dekontaminierung verantwortlich.
Werden die Produkte in unsauberem, kontaminiertem Zustand zurückgegeben, werden keinerlei
Arbeiten ausgeführt, bis das vollständig ausgefüllte Gesundheits- und Sicherheitsdatenblatt für
jede Substanz, mit der die Pumpe in Kontakt gekommen ist, ausgefüllt und gemeinsam mit den
untenstehenden Angaben von VWR. empfangen wurde. VWR. behält sich das Recht vor,
kontaminierte Produkte auf Ihre Rechnung an Sie zurückzusenden.
Das Formular kann per Fax, auf dem schnellsten Postweg (in Großbritannien per „First Class
Mail‟) oder per E-Mail direkt an VWR. gesendet werden. Eine Kopie des ausgefüllten Formulars
muss auch außen auf der Produktverpackung angebracht werden.
Unternehmen:
Adresse:
Postleitzahl:
Telefon:
Fax:
E-Mail: @
Notfall-Kontaktperson und Telefonnummer:
Pumpentyp:
Seriennummer:
Seite 1 von 2
COR 2/1

Genaue Angaben zu den Substanzen, die gepumpt wurden und mit denen in
Berührung gekommen wurde
Namen der Chemikalien
Vorsichtsmaßnahmen beim Umgang mit
diesen Substanzen
(a)
(a)
(b)
(b)
(c)
(c)
(d)
(d)
Erforderliche Maßnahmen beim Kontakt
mit Menschen
Zu verwendende Reinigungsflüssigkeit,
wenn während der Wartung
Chemikalienreste gefunden werden
(a)
(a)
(b)
(b)
(c)
(c)
(d)
(d)
Bitte füllen Sie die für Sie relevante untenstehende Erklärung aus
Punkte a, b, c, d beziehen sich auf einzelne Substanzen. Wenn eine Substanz aus einer
Mischung verschiedener Substanzen besteht, geben Sie bitte den Produktnamen an, füllen das
Formular aus und achten Sie darauf, dass die Angaben zum Produkt mit den Angaben auf den
Gesundheits- und Sicherheitsdatenblättern übereinstimmen.
Sind die Pumpen mit Körperflüssigkeiten, Krankheitserregern oder Keimen in Kontakt
gekommen, muss sowohl auf der Verpackung der Pumpe als auch auf obenstehendem
Formular darauf hingewiesen werden. Das Vorhergesagte trifft gleichermaßen auf die
entsprechende Ausrüstung zu.
Erklärung Erklärung
Ich bestätige hiermit, dass die einzige(n)
giftige(n) oder gefährliche(n) Substanz(en),
die die genannte Ausrüstung gepumpt hat
und mit der/denen sie in Kontakt gekommen
ist, ausschließlich die hier genannte(n)
ist/sind, dass die Angaben korrekt sind und
dass, falls gefährliche Substanzen
transportiert werden, das
Beförderungsunternehmen darüber informiert
wurde.
Unterzeichnet:
Ich bestätige hiermit, dass die genannte
Ausrüstung keine giftigen oder gefährlichen
Substanzen gepumpt hat oder mit solchen
in Kontakt gekommen ist.
Unterzeichnet:
Name: Name:
Position: Position:
Datum: Datum:
Gewähltes Beförderungsunternehmen und
Lieferdatum
Fehlerbeschreibung oder sonstige
Informationen
VWR Rücksende-Nr. COR 2/1
