5. Si le treuil ne peut pas soulever une charge immédiatement, arrêtez-le immédiatement, pour éviter tout accident.
6. Assurez-vous que la charge est bien xée au crochet. Maintenez le plus de distance possible entre la charge et le câble en
acier pendant le travail.
7. Quand vous abaissez la charge, n’oubliez jamais que le câble peut encore se dérouler de quelques centimètre après avoir
été stoppé. Pour cette raison, stoppez-le toujours bien à temps.
8. Assurez-vous que le câble ne peut jamais pencher à plus de 15°.
9. Le treuil peut être actionné avec un câble simple ou double. La charge nominale est alors différente. Consultez le tableau
des spécications techniques.
10. Après déballage du treuil, vériez qu’il ne manque aucune pièce, et qu’elles sont en parfait état, que les connexions du
câble ne présentent aucun défaut, et que le moteur ne montre aucun signe de dégâts dus à de l’eau.
11. La poulie électrique fonctionne sur une alimentation électrique monophasée. La tension nominale est de 230 V + 20%,
la fréquence nominale est de 50 Hz + 1%. Le moteur doit être mis à la terre. Un protection contre la surtension doit être
installée sur l’alimentation électrique.
12. Après le branchement électrique du treuil, la poulie peut être levée et abaissée en mode Jog. Faites d’abord un test de
fonctionnement sans charge. Quand vous constatez que le mouvement est stable et que le frein fonctionne, faites un test
avec une charge ctive.
13. La température ambiante doit être comprise entre 5 et 40 °C. Le niveau au-dessus de la mer doit être inférieur à 1000 m.
L’humidité ambiante doit se situer entre 30 et 95 %.
La température de stockage et de transport doit être comprise entre 5 et 55 °C.
Fonctionnement intermittent
Cet appareil est conçu pour un fonctionnement de type S3 20% - 10 min (fonctionnement intermittent périodique). Le cycle de
travail relatif est de 20%, ce qui signie que l’appareil peut fonctionner 2 minutes pendant un cycle de 10 minutes, et doit être
ensuite arrêté pendant 8 minutes pour se refroidir. L’appareil peut donc être utilisé pendant une durée de 20% du cycle de
fonctionnement total de 10 minutes à la charge nominale.
Surcharge
• Le treuil n’est pas conçu pour une utilisation en continu. Le moteur est protégé contre la surcharge et la surchauffe par un
interrupteur thermique.
• Si le temps de fonctionnement admissible est dépassé, la température du moteur va s’élever et l’interrupteur thermique va
arrêter le treuil. L’interrupteur thermique va se débloquer automatiquement quand le moteur aura refroidi.
• Si le treuil est utilisé pour une charge moins lourde, le temps de fonctionnement va augmenter et le temps de refroidissement
va diminuer.
ATTENTION !
Si le treuil est exposé au soleil, la température sera plus élevée et le temps de fonctionnement
admissible diminuera sensiblement. Il est donc possible que l’interrupteur thermique se déclenche
plus tôt. Attendez alors que l’appareil ait refroidi.
Utilisation avec un câble double
Desserrez les 3 vis du crochet de charge supplémentaire et enlevez le couvercle situé sur le côté. Placez le câble d’acier autour
de l’axe de déviation, et remettez le couvercle et les vis. Assurez-vous que le crochet de charge et l’axe de déviation sont bien
installé et les vis bien serrées.
Insérez le crochet de charge attaché au câble dans la xation du crochet sur le support de montage.
temperature switch will shut the cable winch off. The temperature switch will automatically switch
back on after a cooling phase.
c)In case of a strain on the cable hoist with a lesser load,the operating time will increase and
the cooling time will decrease.
d) Attention! In case of direct exposure to sunlight, the temperature of the casing will increase
significantly, which will also decrease the permissible operating time. It is therefore possible that
the temperature switch will switch off after a short time period and the cable winch will shut down.
Please wait until the device is cooled off.
Operation with double cable
Loosen the nuts of the 3 screws located on the additional load hook (dia. 1, item 4) and remove the
cover plate located on the side. Place the steel cable around the deviating shaft and reattach the
cover plate and nuts. Please be sure that the load hook /deviating shaft is installed properly and
that the nuts are securely tightened.
Please insert the load hook (3) attached to the cable into the hook bracket of the mounting casing
(7).
Maintenance and Cleaning
Disconnect the power plug prior to performing any work on the device.
Clean the device using adamp cloth and some liquid soap. Never use cleaning agents or solvents,
these could damage the device's plastic parts.
Regularly inspect the total length of the steel cable for damages as well as the functionality of the
limit bracket (2) (Wind cable winch until the limit weight (5) activates the limit bracket of the limit
switch).
If the steel cable is damaged (split or bent,see dia. below),aprofessional must replace it using
original replacement parts.
During assembly of the cable,it is imperative to remember the limit weight (5) in order to ensure a
secure limit stop.
Inspect the free movement of all mechanical components after the power plug has been
disconnected.

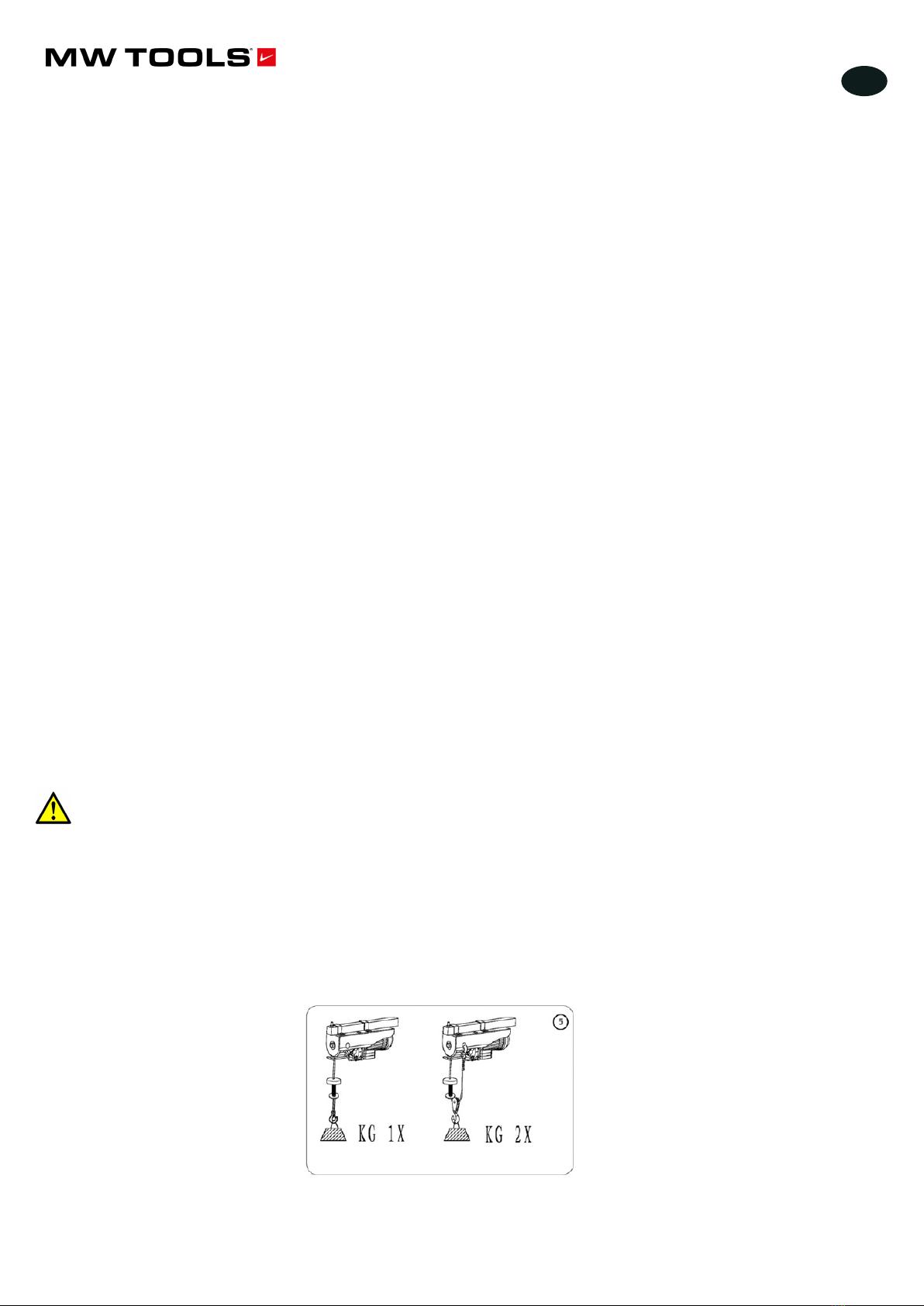

Fonctionnement avec câble simple Fonctionnement avec câble double
