Wöhner QUADRON NH1 User guide

3x
1
2
2
4
3
3
33163
33166
33145
33909
Achtung: Vor Installations- oder Servicearbeiten Stromver-
sorgung unterbrechen, um Unfälle zu vermeiden.
Die Geräte müssen in einem passenden Gehäuse eingebaut
und gegen Verschmutzung geschützt werden. Inbetriebsetzung
und Wartung nur durch Fachpersonal!
Attention: To prevent electrical shock, disconnect from power
source before installing or servicing. Install in suitable
enclosure. Keep free from contaminants. To be commissioned
and maintained only by qualied personnel!
Atención: Con el objeto de evitar accidentes, hay que
desconectar la alimentación eléctrica antes de realizar el
montaje y la puesta en marcha. Debe instalarse en una caja
o armario apropiado. Debe protegerse el producto de los
ambientes agresivos. La puesta en marcha y el mantenimiento
ha de hacerlo exclusivamente por personal especializado!
Attention: Avant le montage et la mise en service, couper
l’alimentation secteur an d’éviter tout accident. Prévoir une
mise en co󰀨ret ou armoire appropriée, protéger le produit
contre les environnements agressifs. Mise en service en
entretien: seulement par du personnel spécialisé!
Attenzione: Per prevenire infortuni, togliere tensione prima
dell’installazione o manutenzione. Installare in custodia idonea.
Tenere lontano da contaminanti. Messa in servizio e
manutenzione solo da personale specializzato!

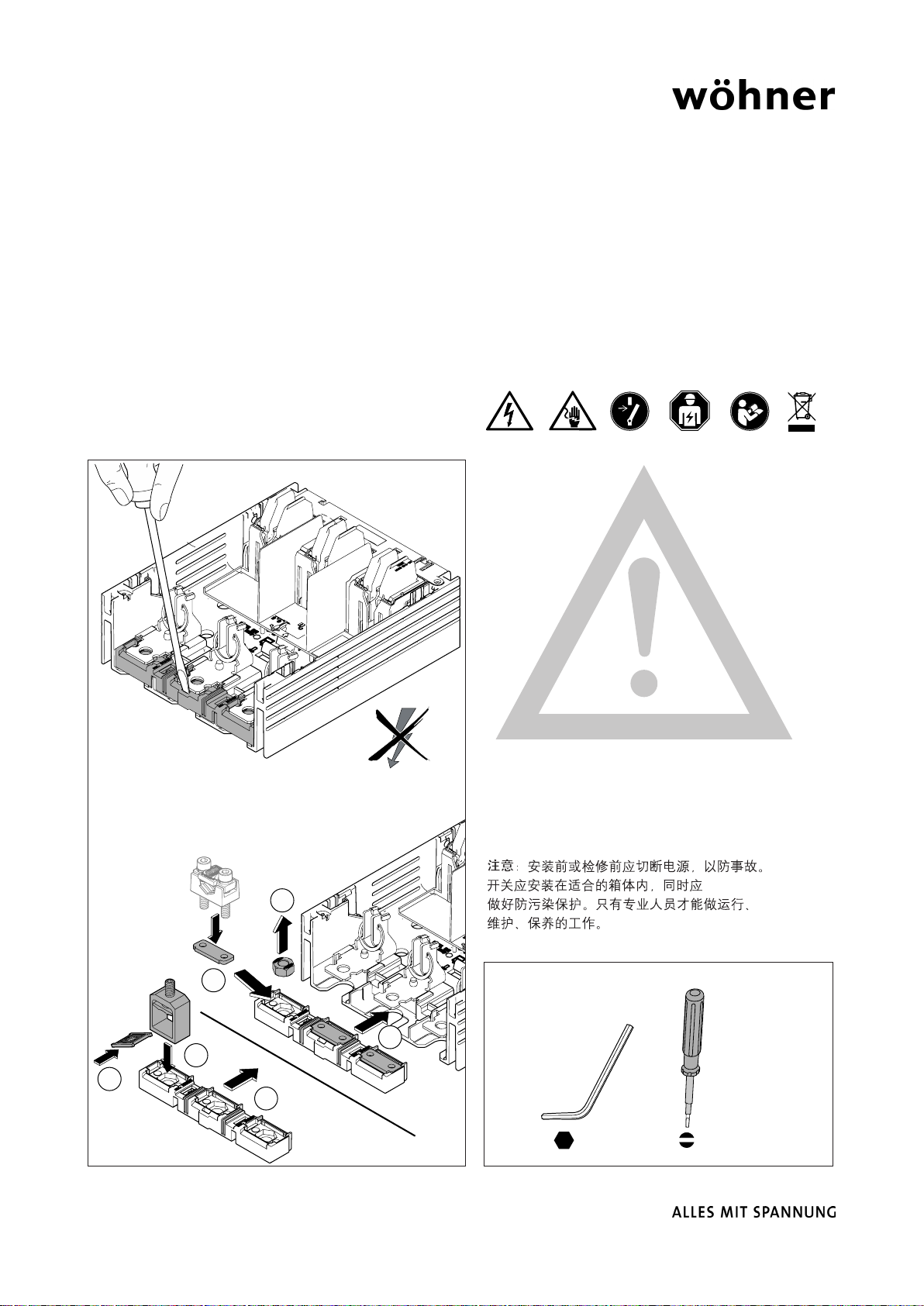

Notwendige Werkzeuge Required tools
Vorbereitung Preparation
4 / 5 0,8x4
QUADRON®NH1
Montageanleitung Schellenanschluss Prismenklemme Rahmenklemme
mounting instruction clamp connector prism terminal box terminal
instrucción de uso conector tipo brida borne prismático borne-brida
instructions d’utilisation borne à étrier borne prisme borne à cage
istruzioni per l‘uso connessione a brida morsetto a prisma morsetto a gabbia
应用说明  压板连接端子 棱形连接端子 框端子

Technische Änderungen vorbehalten. Subject to change without notice. 94761000A Index a
Wöhner GmbH & Co. KG, Mönchrödener Str. 10, 96472 Rödental, Germany
www.woehner.com
4
12 Nm
106 lb·in
25 mm
3x
33909
A=Cu 35 – 150 mm² rm,
70 – 185 mm² f
35 – 120 mm² f+AE
35 – 120 mm² La 15,5
– 21 mm breit
2x 5
6 Nm
53 lb·in
23 mm
33145
18 mm
6–17 mm
3x
A1
A1, A2 = Cu 35 – 70 mm²
rm, sm, f, f+AE
1)
A2
1) 35 und 50mm² (f) mitAderendhülse
35 and 50mm² (f) with endsleeve
23 mm
3x
18 mm
6–17 mm
C
C = 2–14 mm
33163
A=Cu 70 – 150 mm²
rm, f, f+AE
2x 5
6 Nm
53 lb·in
A
C
B
D
