RCT-C
Aardlekschakelaartester
Handleiding

2
www.nieaf-smitt.com
Nieaf-Smitt is a brand name of Mors Smitt
Mors Smitt B.V.
Vrieslantlaan 6 3526 AA Utrecht
The Netherlands
T [phone]
E [e-mail]
I www.nieaf-smitt.com / www.nieaf-smitt.nl
(c) Copyright 2018
All rights reserved. Nothing from this edition may be multiplied, or made public in any form
or manner, either electronically, mechanically, by photo-copying, recording, or in any manner,
without prior written consent from Mors Smitt B.V. This also applies to accompanying drawings
and diagrams. Due to a policy of continuous development Mors Smitt B.V. reserves the
right to alter the equipment specication and description outlined in this datasheet without
prior notice and no part of this publication shall be deemed to be part of any contract for the
equipment unless specically referred to as an inclusion within such contract.

3
www.nieaf-smitt.com
Nieaf-Smitt is a brand name of Mors Smitt
Inhoud
Voorwoord, garantie en waarschuwingen 3
1 Veiligheid 5
2. Inleiding 6
2.1 Algemeen 6
2.1.1 Het beoogde gebruik 6
2.2 Specicaties 7
2.3 Certicatie 7
3. Werken met de tester 8
3.1 Bediening 8
Test 1: Aanspreektijd (t) 9
Test 2: Aanspreekstroom (I) 9
3.2 Kalibratie en reparatie 10
Bijlage 1 11
Voorwoord
Deze gebruikershandleiding beschrijft de Aardlekschakelaar Tester.
De informatie in deze handleiding is belangrijk voor het goed en
veilig functioneren van het meetsysteem. Indien u niet bekend
bent met de bediening, het preventief onderhoud etc. van dit
meetsysteem, lees dan deze gebruikershandleiding van het begin
tot het einde goed door. Bent u wel bekend met deze zaken, dan is
deze handleiding als naslagwerk te gebruiken. U kunt de benodigde
informatie snel vinden met behulp van de inhoudsopgave.

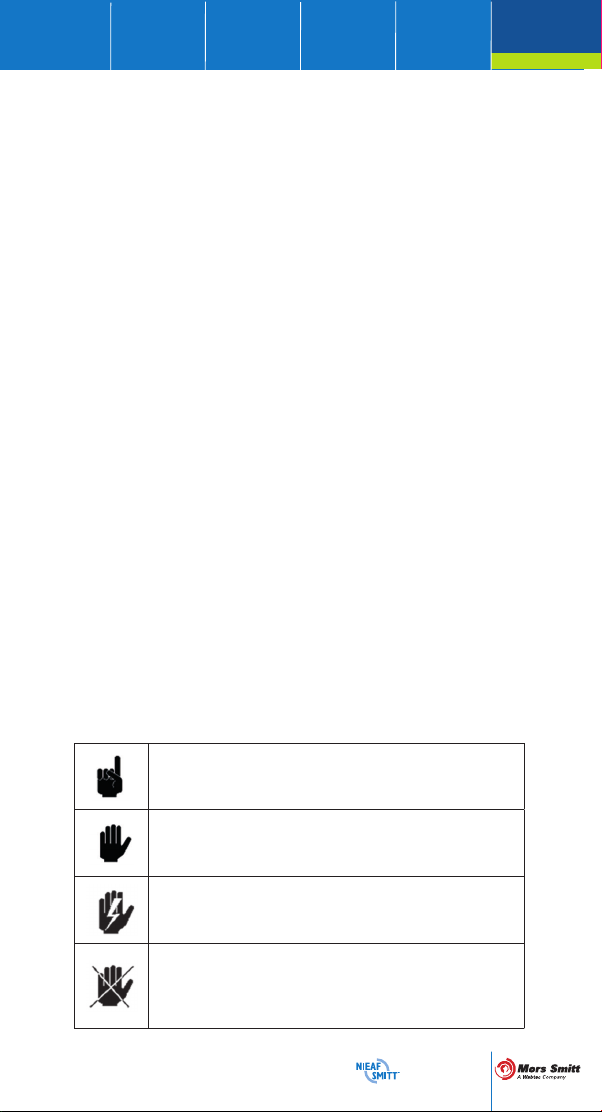

In deze gebruikershandleiding worden om de aandacht te vestigen
op bepaalde onderwerpen of acties, de volgende markeerconventies
gebruikt.
TIP:
Geeft u suggesties en adviezen om bepaalde
handelingen gemakkelijker of handiger uit te voeren.
LET OP:
Een opmerking met aanvullende informatie; maakt u
attent op mogelijke problemen.
VOORZICHTIG:
Het meetsysteem kan beschadigen, als u de
procedures niet zorgvuldig uitvoert.
WAARSCHUWING VOOR GEVAAR:
U kunt uzelf (ernstig) verwonden of het meetsysteem
ernstig beschadigen, als u de procedures niet zorg-
vuldig uitvoert.

4
www.nieaf-smitt.com
Nieaf-Smitt is a brand name of Mors Smitt
Garantie
Mors Smitt B.V. geeft gedurende een periode van 12 maanden garantie
op het meetsysteem.
De garantieperiode gaat in op de dag dat de levering plaatsvindt. De
aansprakelijkheid is vastgelegd in de leveringsvoorwaarden van het
FME en HE.
Waarschuwingen op de tester
Op de tester zijn een aantal pictogrammen aangebracht, die als doel
hebben de gebruiker te waarschuwen voor de mogelijke risico’s, die
nog aanwezig kunnen zijn ondanks het veilige ontwerp.

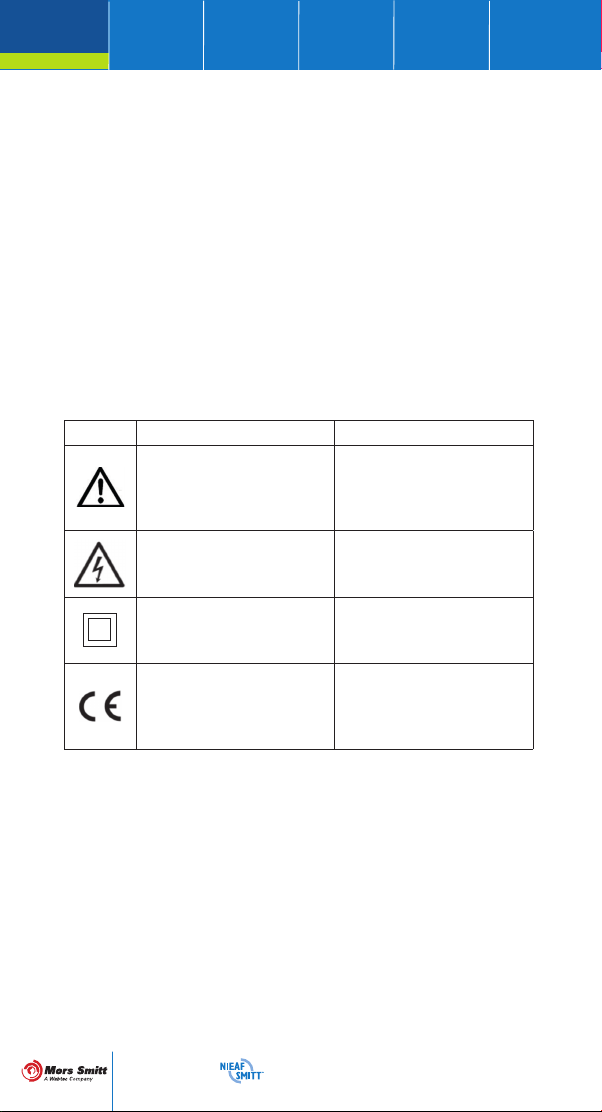

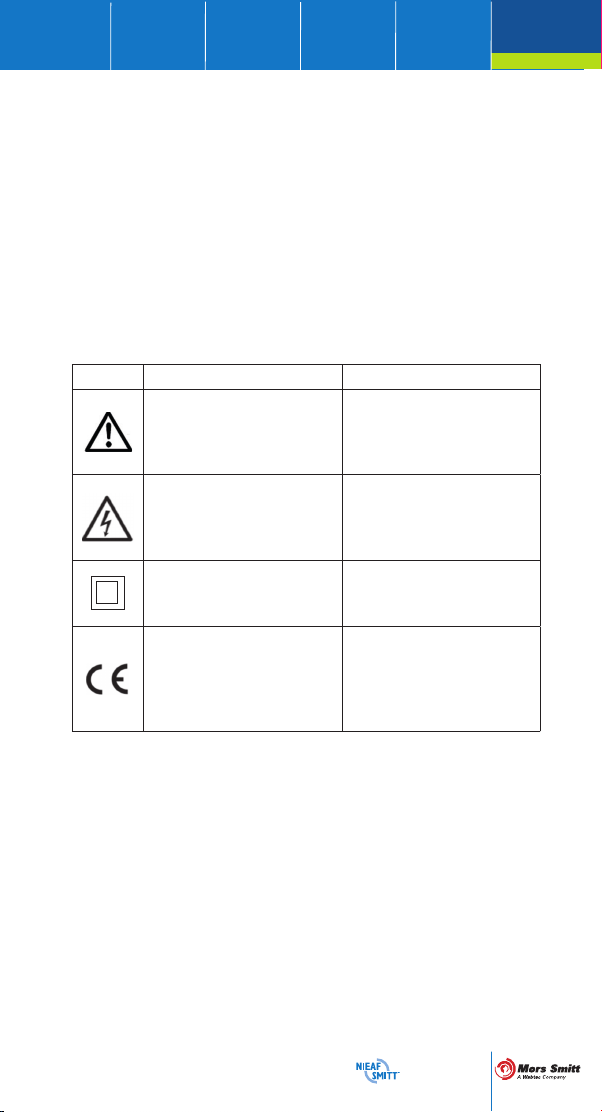

Pictogram Omschrijving Locatie
Waarschuwing:
Algemeen gevaarteken.
Lees de bijbehorende
instructies zorgvuldig.
Aan de achterzijde van de
tester.
Waarschuwing:
Gevaar voor direct contact
met delen onder spanning.
Aan de achterzijde van de
tester en onder de bat-
terijdeksel.
Markering:
Isolatieklasse II (dubbele
isolatie).
Aan de achterzijde van de
tester.
CE-markering:
Geeft de conformiteit met
de europese richtlijnen
aan.
De CE-markering kunt u
vinden op de voorzijde van
de tester.

5
www.nieaf-smitt.com
Nieaf-Smitt is a brand name of Mors Smitt
1. Algemene veiligheidsvoorschriften
Lees voordat u handelingen verricht die verband houden
met de tester deze gebruikershandleiding aandachtig
door. Mors Smitt B.V. is niet aansprakelijk voor verwon-
dingen, (nanciële) schade en/of overmatige slijtage
ontstaan ten gevolge van onjuist uitgevoerd onderhoud,
onjuist gebruik van of modicaties aan de tester.
Het is niet toegestaan om de behuizing of de beveili-
gingen van de tester te verwijderen of door handige
constructies te omzeilen en/of te overbruggen, tijdens
gebruik. De meetmethoden en -bereiken staan op de
achterzijde vermeld.
Het is verboden de tester in een explosiegevaarlijke
ruimte te plaatsen en/of te gebruiken.
Als de RCT-C door een derde partij wordt ge-bruikt bent
u, zijnde de eigenaar/gebruiker, zelf verantwoordelijk,
tenzij anders is overeengekomen.
Reparaties mogen alleen door Mors Smitt B.V. worden
uitgevoerd.
Zorg voor een schone, opgeruimde en goed verlichte
testruimte/werkplek.

6
www.nieaf-smitt.com
Nieaf-Smitt is a brand name of Mors Smitt
2. Inleiding
2.1 algemeen
De Arbeidsomstandighedenwet (ARBO-wet) is bedoeld om de veilig-
heid van de werknemer op de werkplek te garanderen. In de norm
EN 50110 en NEN 3140 worden de veiligheidseisen en -testen met
betrekking tot de elektrische installatie en elektrische apparaten/
gereedschappen verder uitgewerkt.
2.1.1 Het beoogde gebruik
De RCT-C werkt volgens de EN 61243-3 norm en de NEN 3140. De tester
is bedoeld voor het uitvoeren van metingen aan aardlekschakelaars.
Met dit meetsysteem kunt u aardlekschakelaars testen die gevoelig zijn
voor sinusvormige foutstromen. De RCT-C is niet geschikt voor andere
toepassingen.
Ieder ander gebruik dan hierboven beschreven sluit uw leverancier uit
van iedere verantwoordelijkheid.
Opbouw
De RCT-C is een meetsysteem waarmee testen aan aardlekschakelaars
(met of zonder tijdsvertraging) kunnen worden uitgevoerd.
Aardlekschakelaars kunnen worden getest op:
1. Gevoeligheid volgens de vorm van de foutstroom
(aanspreekstroom)
- wisselstroomtype
2. Uitschakel vertraging (aanspreektijd)
- zonder vertraging (standaard type)
- met vertraging (selectief type)
3. Uitschakelstroom (aanspreekstroom)
- 10 mA; 30 mA; 100 mA; 300 mA; 500 mA ;650mA
Aansluiten
De RCT-C wordt gevoed door vier AA batterijen (meegeleverd). De
tester is voorzien van een aan/uit schakelaar en is na inschakelen direct
klaar voor gebruik.
Meten
Met de RCT-C kunt u de volgende metingen verrichten:
1. Aanspreektijd (t) bij een stroom van IΔN

7
www.nieaf-smitt.com
Nieaf-Smitt is a brand name of Mors Smitt
2. Aanspreekstroom (IΔ)
3. Netspanning tussen fase en aardaansluitingen van de
beschermingsketen
2.2 Specicaties
Algemeen
Voeding 4x 1.5 V AA batterij
Display 3 digit 7 segment LCD
Gewicht Ca. 340 g
Afmetingen (lxbxd) 210 x 71 x51 mm
Specicaties
Spanningsbereik 230 V (L/N) – 10/+6% 50/60 Hz
Uitschakeltijd ± 10% ± 2 digits
Teststroom In -0 % +10 %+2 d
Uitschakelstroom ± 5 % ± 3 digits
Omgeving en opslag
Bedrijfstemperatuur -15 °C...+45 °C
Opslagtemperatuur -25 °C...+70 °C
Max. bedrijfsvochtigheidsgraad 85% RH (0°C...+40°C)
Beschermingsgraad IP40
Beschermingsclassicatie Dubbel geïsoleerd
Overspanningsbeveiliging Cat III 600V
Transport
De tester is een draagbaar meetinstrument en wordt tijdens de meting in de
hand gehouden of weggelegd op een stevige ondergrond. Bij vervoer moet
de tester goed worden beschermd om beschadiging te voorkomen.
2.3 Certicatie
De tester voldoet aan de van toepassing zijnde Europese Richtlijnen.
Tijdens het ontwerp van het meetsysteem zijn normen toegepast om
te kunnen voldoen aan de fundamentele eisen van de Richtlijnen. Op
basis van deze gegevens is CE-markering aangebracht. De Richtlijnen
en normen worden opgesomd in de EU-verklaring van Overeenstem-
ming

8
www.nieaf-smitt.com
Nieaf-Smitt is a brand name of Mors Smitt
3. Werken met de tester
De tester mag alléén worden gebruikt, wanneer geen
beschadigingen of defecten zijn geconstateerd en alle
originele componenten die bij het meetsysteem horen,
juist gemonteerd zijn.
Het vervoer en het hanteren van de tester dient
voorzichtig te geschieden om beschadigingen te
voorkomen.
Zoek een plaats voor de gebruikershandleiding, zodat
deze zich tijdens het gebruik van de RCT-C binnen
handbereik bevindt.

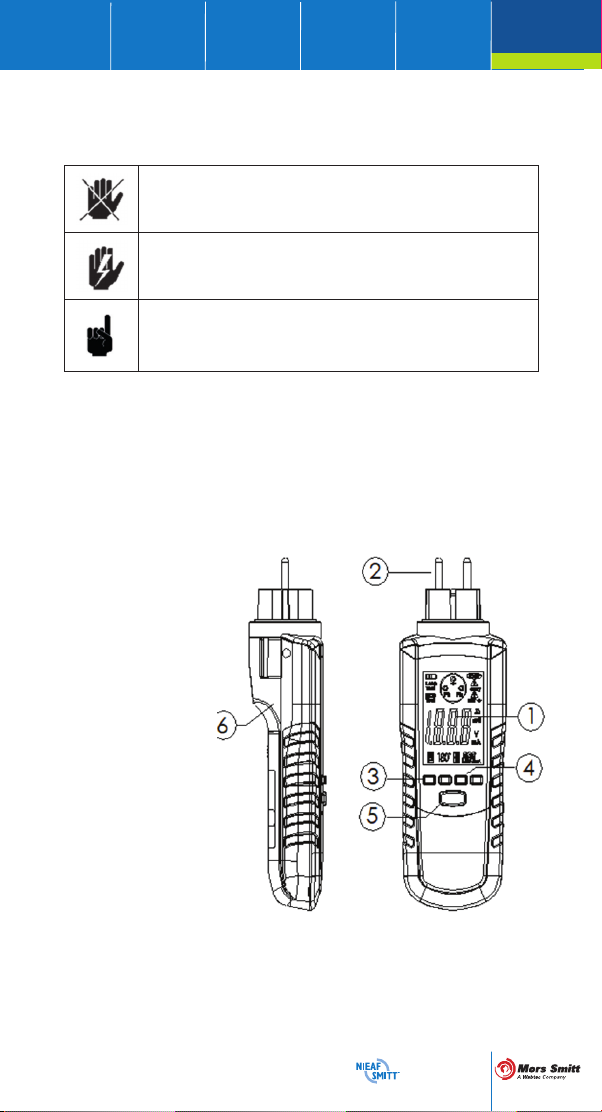

3.1 Bediening
1. Display
2. Stekker voor aansluiting met WCD
3. Aan knop
4. Selectieknoppen
5. Testknop en uit
6. Batterijvak
Levering:
1. RCT-C Tester
2. Handleiding
3. Conformiteitsverklaring

9
www.nieaf-smitt.com
Nieaf-Smitt is a brand name of Mors Smitt
Test 1: Testen aanspreektijd (t)
Instellen en uitvoeren test 1:
1. Zet de tester“AAN” door ongeveer 2 seconden op de “ON”-knop
te drukken
2. Sluit de RCT-C aan op een wandcontactdoos (WCD)
3. De positie van de Fase (L) wordt weergegeven op het display
alsmede de correct aangesloten aardleidingaansluiting (PE) en de
aanwezigheid van de netspanning (230 V)
Als de meter de waarschuwing‘400 V’ weergeeft, is deze
aangesloten op een 400 V-net en zijn geen verdere
metingen mogelijk. Koppel het apparaat los van het
lichtnet en controleer de installatie.
4. Selecteer via de mA/ms knop de stand ms [aanspreektijd (t)]
5. Selecteer via de 180°/0° knop de fase van de startstroom (180°
wordt getoond op het display)
6. Selecteer via de N/S knop een standaard of selectieve aardlek-
schakelaar (Het [S] symbool staat voor een selectief type)
7. Selecteer met de RANGE knop de juiste aanspreekstroom
(=nominale foutstroom In)
8. Druk op de [TEST] toets om de meting te starten
Als er een foutspanning > 50 V optreedt, wordt de waar-
schuwing ‘50 V’ gegeven, klinkt er een waarschuwings-
signaal en schakelt de achtergrondverlichting van het
display naar “rood”. Koppel het apparaat los van het licht-
net en controleer de installatie.
9. Het meetresultaat verschijnt op het display
10. Een blauw display geeft een juiste meting aan, een rood display
geeft een foutieve meting aan
11. Maak het testobject los of voer opnieuw een test uit
Test 2: Aanspreekstroom (I)
Instellen en uitvoeren test 2:
1. Sluit de RCT-C aan op een WCD
2. Selecteer via de mA/ms knop de stand mA [Aanspreekstroom (I)]
3. Selecteer via de 180°/0° knop de fase van de startstroom (180°
wordt getoond op het display)
4. Selecteer via de N/S knop een standaard of selectieve aardlek-
schakelaar (Het [S] symbool staat voor een selectief type)
5. Selecteer met de RANGE knop de juiste aanspreekstroom
(=nominale foutstroom)

10
www.nieaf-smitt.com
Nieaf-Smitt is a brand name of Mors Smitt
6. Druk op de [TEST] toets om de meting te starten
7. Het meetresultaat verschijnt op het display
8. Een blauw display geeft een juiste meting aan
9. Een Rood display geeft een foutieve meting aan
10. Maak het testobject los of voer opnieuw een test uit
3.2 Kalibratie en reparatie
Om de goede werking en meetnauwkeurigheid van de RCT-C te
waarborgen adviseren wij u deze tenminste éénmaal per jaar te laten
kalibreren. Hiermee kunt u aantonen dat de gekeurde producten aan
een genormeerde testprocedure zijn onderworpen.
De kalibratie wordt door Mors Smitt uitgevoerd. In het kalibratie
rapport worden de resultaten, beoordelingen, plaats, datum en naam
van de verantwoordelijke persoon vermeld.
De RCT-C bevat geen onderdelen die door de eigenaar zelf kunnen
worden vervangen (batterijen uitgezonderd). Voor kalibratie en/of
reparatie stuurt u uw RCT-C franco naar:
Mors Smitt B.V.
Afd. Technische Support
Vrieslantlaan 6
3526 AA Utrecht
Tel. : [phone] (algemeen)
Tel. : [phone] (helpdesk)
E-mail : [email protected]
Vervangen van de batterijen
Wanneer het symbool voor een bijna lege batterij op het
LCD-scherm verschijnt, moeten de vier 1.5V ‘AA’ batterijen worden
vervangen.
• Verwijder de schroef waarmee het batterijklepje vastzit
• Verwijder het klepje van het batterijvak
• Vervang de batterijen en let daarbij op de polariteit
• Plaats het klepje terug en zet de schroef vast
Gebruik alleen maar de batterijsoorten die in de
technische specicatie vermeld zijn.

11
www.nieaf-smitt.com
Nieaf-Smitt is a brand name of Mors Smitt
Bijlage
EU-VERKLARING VAN OVEREENSTEMMING
Product: Aardlekschakelaar Tester
Identicatie van het meetsysteem:
Handelsmerk: Nieaf-Smitt
Model/Type: RCT-C
Mors Smitt verklaart dat het meetsysteem voldoet aan de fundamen-
tele eisen van de volgende Europese Richtlijn en normen:
Laagspannings-richtlijn (2014/35/EU) zoals laatstelijk gewijzigd.
EMC-richtlijn (2014/30/EU) zoals laatstelijk gewijzigd.
- IEC 61010-1
- IEC 61557-6 NF EN 61557-6
- IEC 61236 (EMC)
Plaats en datum Handtekening gemachtigd persoon.

12
www.nieaf-smitt.com
Nieaf-Smitt is a brand name of Mors Smitt

Nieaf-Smitt is a brand name of Mors Smitt

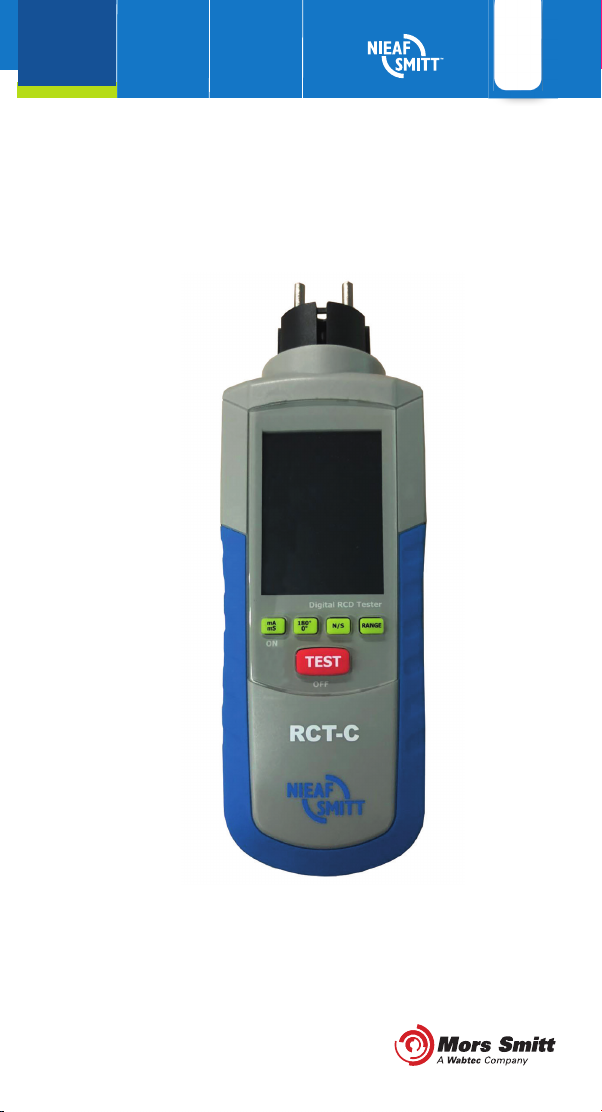

RCT-C tester
RCD tester
Manual

14
www.nieaf-smitt.com
Nieaf-Smitt is a brand name of Mors Smitt
Content
Preface, warranty, warnings 14
1 Safety 16
2. Introduction 17
2.1 General 17
2.1.1 Intended use 17
2.2 Specications 18
2.3 Certication 18
3. How to use the tester 19
3.1 Operation 19
Test 1: Tripping time (t) 20
Test 2: Trip out current (I) at tripping time 20
3.2 Calibration and repair 21
Enclosure 1 22
Preface
This manual describes the RCT-C Tester. The information in this
manual is important for proper and safe functioning of the machine.
In case you are not familiar with the operation, the preventive main-
tenance, etc. of the RCT-C Tester, then you read this user manual from
the beginning to the end thoroughly.
If you are familiar with these matters, you can use this manual for
reference. You can nd the required information rapidly using the
table of contents.
In this user manual, the following four marking conventions are used
to focus attention on certain subjects of actions.
TIP:
Gives you suggestions and advice to perform certain
tasks easier or handier.
ATTENTION:
A remark with additional information; draws your
attention to possible problems.
CAUTION:
the machine may be damaged, if you do not carefully
execute the procedures.
WARNING FOR DANGER:
you can (seriously) hurt yourself or seriously damage
the product, if you do not carefully execute the
procedures.

15
www.nieaf-smitt.com
Nieaf-Smitt is a brand name of Mors Smitt
Warranty
Mors Smitt B.V. guarantees the tester for a period of 6 months.
The period of warranty will be eective at the day of delivery. The
warranty clauses and the stipulations regarding liability in terms of
delivery (FME and HE).
Warning pictograms on the tester
A number of pictograms on the tester are meant to warn the user of
remaining risks that may be present in spite of the safe design
Pictogram Omschrijving Location
Warning:
General sign for danger.
Read the instructions
carefully before use.
At the back side of the
tester on the instruction
label.
Warning:
Danger for direct contact
with live parts.
At the back side of the
tester on the instruction
label and under the battery
cover.
Mark:
Insulation class II (double
insulation).
At the back side of the
tester on the instruction
label.
CE-mark:
Declares the conformity
with the European Direc-
tives.
The CE-mark is placed on
the front side of the tester.

16
www.nieaf-smitt.com
Nieaf-Smitt is a brand name of Mors Smitt
1. General safety regulations
Read, before you perform any action in connection with
the tester, this user manual carefully.
Mors Smitt B.V. is not liable for injuries, (nancial) da-
mage and/or excessive wear resulting from incorrectly
performed maintenance, incorrect use of or modicati-
ons to the instrument.
It is not allowed to remove, to skirt or to tide over (by
handy constructions) the enclosure or safeties of the
tester during normal use. Method of measurement and
range are indicated on the back side of the instrument.
It’s forbidden to place and/or to use the instrument in a
room where is a risk of explosion.
If the tester is used by a third party, you being the owner
are responsible, unless otherwise specied.
Repair can only be done by Mors Smitt B.V.
Provide a clean and safe workplace which has sucient
lightning.

17
www.nieaf-smitt.com
Nieaf-Smitt is a brand name of Mors Smitt
1. General safety regulations
Read, before you perform any action in connection with
the tester, this user manual carefully.
Mors Smitt B.V. is not liable for injuries, (nancial) da-
mage and/or excessive wear resulting from incorrectly
performed maintenance, incorrect use of or modicati-
ons to the instrument.
It is not allowed to remove, to skirt or to tide over (by
handy constructions) the enclosure or safeties of the
tester during normal use. Method of measurement and
range are indicated on the back side of the instrument.
It’s forbidden to place and/or to use the instrument in a
room where is a risk of explosion.
If the tester is used by a third party, you being the owner
are responsible, unless otherwise specied.
Repair can only be done by Mors Smitt B.V.
Provide a clean and safe workplace which has sucient
lightning.
2. Introduction
2.1 General
The working conditions Act (ARBO-law) is intended to ensure the safety
of the employee in the workplace. In EN 50110 and NEN 3140, the
safety requirements and tests relating to the electrical installation and
electrical appliances/tools further developed.
2.1.1 Intended use
The RCT-C tester is intended to be used for checking of the safety of
electrical installations.
The RCT-S is intended for execution of all tests concerning dierent
protective switches with dierential current protection. If the instru-
ment is used in manner not specied in this user manual, the protec-
tion provided by the instrument may be impaired and the supplier is
excluded from any responsibility.
Structure
The RCT-S is an electronic controlled instrument intended for the
execution of all tests concerning dierent protective switches with dif-
ferential current protection (with or without switch-o delay)
RCD types which can be tested by RCT-S:
1. The sensitivity according to the form of the fault current
- type AC
2. The disconnection delay
- without delay (standard type)
- with delay (selective type)
3. The rated values of the fault currents
-10 mA; 30 mA; 100 mA; 300 mA; 500 mA ; 650mA
Connection
The instrument is powered by four AA batteries. The tester is provided
with a on/o switch and can after powering up the instrument, be used
at once.
Measuring
The following measurements can be executed by the instrument:
1. The tripping time (t) at the current of IΔN
2. The trip out current (IΔ)
3. The mains voltage between the phase and the protective earth
terminals

18
www.nieaf-smitt.com
Nieaf-Smitt is a brand name of Mors Smitt
2.2 Specications
General
Voeding 4x 1.5 V AA battery
Display 3 digit 7 segment LCD
Weight Ca. 340 g
Dimensions (lxbxd) 210 x 71 x51 mm
Specications
Voltage range 230 V (L/N) – 10/+6% 50/60 Hz
Trip time ± 10% ± 2 digits
Test current (In) In -0 % +10 %+2 d
Trip current ± 5 % ± 3 digits
Environment and storage
Reference temp. range -15 °C...+45 °C
Operating temp. range -25 °C...+70 °C
Max. operating humidity 85% RH (0°C...+40°C)
Beschermingsgraad IP40
Protection classication Double insulated
Over voltage protection Cat III 600V
Transport
The tester is a portable test device which can be hand-held or lay down (solid
foundation) during the tests. Take care of the instrument during transport to
avoid any damage.
2.3 Certicatie
The tester and this manual have been designed, constructed and
tested according to the European directives. During all these phases
the relevant (preliminary) European standards have been taken into
account. The CE-mark has been mounted on the instrument. The
directives and the standards mentioned are enumerated in the EC-
Declaration of Conformity.

19
www.nieaf-smitt.com
Nieaf-Smitt is a brand name of Mors Smitt
3. How to use the tester
The tester can only be used if no damages and/or defects
are noticed and all original components belonging to the
tester are mounted
The transportation and the handling of the tester should
be done carefully to prevent any damage.
Find a place to put the manual such that it is within reach
during the use of the instrument.
3.1 Bediening
1. LCD display (blue/red)
2. Plugs for 230 V outlet sockets
3. “On” and selection button
4. Selectection buttons
5. Test button and O
6. Battery compartment
Parts:
1. RCT-C Tester
2. Manual
3. Declaration of Conformity

20
www.nieaf-smitt.com
Nieaf-Smitt is a brand name of Mors Smitt
Test 1 Tripping time (t)
How to carry out test 1:
1. Power on the tester by pressing the ON button for 2 seconds
2. Connect the measuring system to a 230 V power outlet
3. The position of the phase (L) is displayed on the display as well as
the properly connected earth connection (PE) and the presence
of the mains voltage (230 V)
When the meter displays the warning‘400 V’, it is con-
nected to a 400 V- supply and no further measurements
are possible. Disconnect the device from the mains and
check the installation.
4. Select the ms mode with the mA/ms button [Tripping time (t)]
5. Select the starting phase of the starting current with the 180 °/
0 ° phase. 0 ° or 180 ° will be shown on the display
6. Select a standard or selective earth leakage circuit breaker with
the N/S button (The [S] symbol stands for a selective type)
7. Select right Tripping current with the RANGE button the
(=nominal fault current In)
8. Press the [TEST] button to start the measurement.
If there is a fault voltage > 50 V occurs, the warning ‘50 V’,
a warning signal sounds and the backlight of the display
turns ‘red’. Disconnect the device from the mains and
check the installation.
9. The measurement result appears on the display
10. A blue display gives a proper measurement, a red display gives
a erroneous measurement on
11. Disconnect the tester or start another test
Test 2: Trip out current (I) at tripping time (t)
How to carry out test 2:
1. Connect the measuring system to a 230V power outlet
2. Select the mA mode with the mA/ms button [Trip current (I)]
3. Select the button through the 180 °/0 ° phase of the starting cur-
rent. In this case, will be shown on the display 180 °
4. Select via the N/S button a standard or selective earth leakage
circuit breaker (The [S] symbol stands for a selective type)
5. Select with the RANGE button the right Contact current
(= nominal fault current)
6. Press the [TEST] button to start the measurement
7. The measurement result appears on the display
