WAGNER EDWARD User manual

EDWARD
2 Jahre
GARANTIE
2 YEARS
GUARANTEE

I
➊
➋
❸
❹
❺
❻

1
2
3

Technische Daten
Solarfeld Multikristallin
Größe ca. 2550 mm²
Leistung bei voller Sonneneinstrahlung ca. 300 mW
Akku NiCd
Spannung 1,2 V
Ladekapazität 700 mAh
Leuchtmittel LED´s
Leistungsaufnahme 71 mW
Leuchtdauer ca. 6 h
D

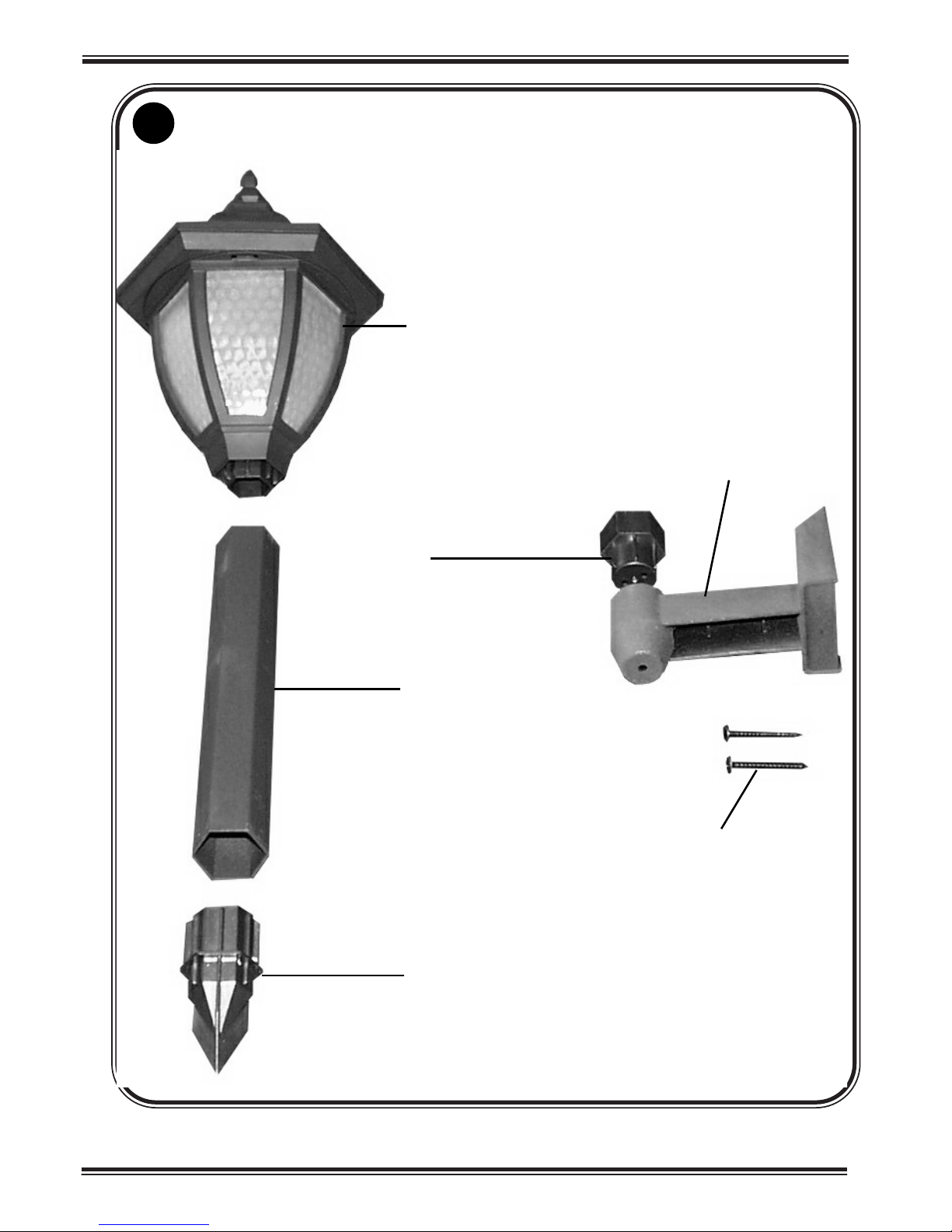

Geräte-Elemente
Legende zu Abbildung
nErdspieß qWandhalterung
oStandpfahl rBefestigungsschrauben
pLeuchteneinheit
Bedienungsanleitung
Herzlichen Glückwunsch zum Erwerb Ihrer WAGNER Solar-Akzent-Leuchte
“LATERNA”.
Lesen Sie vor Inbetriebnahme des Gerätes die Bedienungsanleitung genau durch und
beachten Sie die Sicherheitshinweise. Bewahren Sie die Bedienungsanleitung sorgfältig auf.
HINWEIS: Ihre LATERNA ist witterungsbeständig und sollte bei direkter
Sonneneinstrahlung betrieben werden. Stellen Sie Ihre LATERNA so auf, dass
das Solarmodul möglichst starker Sonneneinstrahlung ausgesetzt ist, da so
dessen Leistungsfähigkeit erhöht wird.
Die LATERNA ist mit einem NiCd-Akku ausgestattet. Dieser Akku wird in
ungeladenem Zustand ausgeliefert. Nach der Inbetriebnahme benötigt der
Akku ca. fünf sonnige Tage um seine volle Leistungsfähigkeit zu erreichen.
Kürzeres, schwächeres Leuchten ist während dieser Zeit normal und kein
Mangel.
1
I
i

2
D
MONTAGE
• Entnehmen Sie Ihre LATERNA und Zuberhörteile vorsichtig aus dem
Karton.
• Ziehen Sie den orange markierten Folienstreifen aus Ihrer LATERNA.
Ihre LATERNA ist jetzt betriebsbereit.
WARNUNG! Der Kontakt mit verborgenen Leitungen kann zu schweren
Verletzungen oder gar zum Tod führen! Beachten Sie beim Graben und
Bohren von Löchern, daß Sie auf keine verborgenen Leitungen treffen.
• Treiben Sie den Erdspieß in den Boden.
• Stecken Sie den Standpfahl in den Erdspieß.
VORSICHT! Drücken Sie nicht auf die Oberfläche der LATERNA, da
hierdurch das Solarmodul beschädigt werden könnte!
• Setzen Sie die obere Leuchteneinheit auf das obere Pfahlteil, indem Sie
diese durch Drehen im Uhrzeigersinn befestigen.
AUFSTELLUNG
Wählen Sie für die Aufstellung einen Ort mit möglichst viel Sonnenein-
strahlung und stecken Sie die LATERNA in den Boden. Stellen sie die
LATERNA nicht im Schatten von Bäumen, Gebüschen oder Gebäuden auf, da
sich ansonsten der Aufladungseffekt Ihrer LATERNA verringert.
LEISTUNG
Die Leistung Ihrer LATERNA ist von der Jahreszeit abhängig. Die
LATERNA ist im Sommer nachts länger betriebsbereit als im Winter.
Wie lange die LATERNA nachts leuchtet hängt davon ab, wie lange das
Solarmodul tagsüber direkter Sonneneinstrahlung ausgesetzt war. Bei
bedecktem Himmel ist zum Beispiel weniger Sonnenergie verfügbar um den
Akku aufzuladen. In der darauffolgenden Nacht ist die Leuchtdauer der
LATERNA daher geringer.
An Wintertagen ist die Leuchtdauer stark eingeschränkt, bedingt durch
geringere Sonneneinstrahlung.
HINWEIS. Reinigen Sie regelmäßig das Solarmodul mit einem feuchten Tuch, um
die optimale Leistung der Sonnenkollektoren zu gewährleisten. Verwenden Sie
zur Reinigung keinerlei Lösungsmittel. Üben Sie beim Reinigen keinen Druck auf
das Solarmodul aus.
☞
☞

3
FEHLERBEHEBUNG
Sollte die LATERNA trotz Beachtung aller Hinweise einmal nicht
funktionieren, so verfahren Sie wie in den nachfolgenden Schritten beschrieben:
1) Es kann der Fall auftreten, daß Ihre LATERNA zwar betriebsbereit ist,
jedoch von einer anderen Lichtquelle überdeckt wird. In diesem Fall
verändern Sie den Standort der Solarstation.
2) Stellen Sie sicher, daß die LATERNA während des Tages nicht im
Schatten steht.
3) Überprüfen Sie den Akku auf Korrosion.
AKKU HERAUSNEHMEN / WECHSELN
• Legen Sie die Leuchte mit der Kopfseite nach unten auf den Boden.
• Drehen Sie die Linse von Hand entgegen dem Uhrzeigersinn, um
die Linse von der Leuchte zu trennen c.
• Nehmen Sie die Linse von der Leuchte ab.
• Demontieren Sie die Befestigungsschraube am Akkudeckel und nehmen
Sie den Akkudeckel ab d.
• Nehmen Sie den Akku heraus um diesen zu laden bzw. auszutauschen e.
Der Zusammenbau erfolgt sinngemäß in umgekehrter Reihenfolge.
ACHTUNG!
Verwenden Sie ausschließlich Original-Wagner-Akkus.
Achten Sie beim Auswechseln des Akkus darauf, daß keine Anschlüsse
oder Drähte beschädigt werden.
Überwinterung
Wir empfehlen Ihre LATERNA im Winter, bei Temperaturen unter 0° C an
einem frostfreien Ort zu lagern und im Frühjahr wieder aufzustellen. Der Akku
kann mit einem handelsüblichen Ladegerät aufgeladen werden.
Sonderzubehör
Verlängerung Standpfahl Art. Nr. 1016705
D

4
D
2 Jahre Garantie
Die Garantie beträgt 2 Jahre, gerechnet vom Tag des Verkaufes (Kassenbon).
Sie umfaßt und beschränkt sich auf die kostenlose Behebung der Mängel, die nachweisbar
auf die Verwendung nicht einwandfreien Materials bei der Herstellung oder Montagefehler
zurückzuführen sind oder kostenlosen Ersatz der defekten Teile.
Verwendung oder Inbetriebnahme, sowie selbständig vorgenommene Montagen oder
Reparaturen, die nicht in unserer Bedienungsanleitung angegeben sind, schließen eine
Gewährleistung aus. Dem Verschleiß unterworfene Teile sind ebenfalls von der
Gewährleistung ausgeschlossen. Die Gewährleistung der Garantie behalten wir uns
ausdrücklich vor. Die Garantie erlischt, wenn das Gerät von anderen Personen als dem
Wagner Service - Personal geöffnet wurde.
Transportschäden, Wartungsarbeiten sowie Schäden und Störungen durch mangelhafte
Wartungsarbeiten fallen nicht unter die Garantieleistungen.
Der Nachweis über den Erwerb des Gerätes muß bei Inanspruchnahme der Gewährleistung
durch Vorlage des Originalbeleges und der vollständig ausgefüllten Garantie-Karte geführt
werden.
Soweit gesetzlich möglich, schließen wir jede Haftung für jegliche Personen,- Sach- oder
Folgeschäden aus, insbesondere, wenn das Gerät anders als für den in der Bedienungsan-
leitung angegebenen Verwendungszweck eingesetzt wurde, nicht nach unserer
Bedienungsanleitung in Betrieb genommen oder instandgesetzt oder Reparaturen
selbständig von einem Nichtfachmann ausgeführt wurden.
Reparaturen oder Instandsetzungsarbeiten, die weitergehen als in dieser Bedienungsanlei-
tung angegeben, behalten wir uns im Werk vor.
Im Garantie- oder Reparaturfall wenden Sie sich bitte an Ihre Verkaufsstelle.
Umweltschutz
Das Gerät samt Zubehör sollte einer umweltgerechten Wiederverwertung
zugeführt werden.
Geben Sie den Akku bei der Entsorgung nicht in den Hausmüll.
Unterstützen Sie den Umweltschutz und bringen Sie deshalb Ihren Akku zu
einer örtlichen Entsorgungsstelle oder erkundigen Sie sich im
Fachhandel.
Cd
Sehr geehrter Wagner-Kunde,
unser Service-Zentrum bietet Ihnen die beste Unterstützung durch unsere Hotline,
die wir für Sie unter der Telefon Nummer 0180/1000 227 (zum Ortstarif) geschaltet
haben.
Unsere Experten garantieren Ihnen schnelle Hilfe und kompetente Auskunft. Sie
geben Tips und Tricks zum Benutzen unserer Produkte.

Technical data
Solar field Multi-crystalline
Size ca. 2550 mm²
Capacity at full exposure to solar radiation ca. 300 mW
Rechargeable battery NiCd
Voltage 1,2 V
Loading capacity 700 mAh
Luminous element LED´s
Power consumption 71 mW
Duration of emission of light ca. 6 h
GB
Equipment components
Key to Figure
nGround spike qWall fixture
oPole rFastening screws
pLamp unit
Operating Instructions
Congratulations on the purchase of your WAGNER Solar Lamp "LATERNA".
Read the operating instructions carefully before putting the device into operation and observe
the safety instructions. Keep the operating instructions in a safe place.
Note! Your LATERNA is weather-resisting and should be operated with direct
exposure to solar radiation. Erect your LATERNA so that it receives maximum
exposure to the solar radiation to increase its capacity.
LATERNA is equipped with a NiCd-rechargeable battery. This rechargeable
battery is not loaded upon delivery. After the device has been put into operation,
the rechargeable battery requires ca. five days of sun to attain its full capacity.
Briefer, weaker emission of light is normal during this period of time and is not a
defect.
5
I
i

6
GB
ASSEMBLY
• Carefully remove your LATERNA and the fittings out of the box.
• Pull the orange-marked foil strip out of your LATERNA
Your LATERNA is now ready for operation
WARNING! Contact with hidden lines can lead to severe injury or even
death! Please ensure while digging and boring holes that you do not hit
any hidden lines.
• Drive the ground spike into the ground.s
• Put the pole into the ground spike.
ATTENTION! Do not press on the surface of LATERNA because this can
damage the solar module.
• Set the upper lamp unit on the upper part of the pole. It is fastened by
rotating it clockwise.
ERECTION
Select a location for erection with as much exposure to solar radiation as
possible and put LATERNA into the ground. Do not erect LATERNA in the
shade of trees, shrubbery or buildings, otherwise the loading effect of your
LATERNA will be diminished.
PERFORMANCE
The performance of your LATERNA depends on the time of year. LATERNA is
ready for operation longer in summer than in winter.
How long LATERNA shines at night depends on how long LATERNA was
exposed to direct solar radiation during the day. For example, when the sky is
overcast, less solar energy is available to load the rechargeable battery.
During the following night, the duration of emission of light of LATERNA is
therefore shorter.
The duration of emission of light is strongly limited on winter days due to lower
exposure to solar radiation.
NOTE: Clean the solar module regularly with a damp towel to guarantee
optimum performance of the solar collectors. Do not use any solvents for
cleaning. Do not put any pressure on the solar module during cleaning.
☞
☞

7
FAILURE CORRECTION
If your LATERNA should fail to function despite observance of all instructions,
please proceed as described in the following steps :
1) It may occur that your LATERNA is ready for operation but it is covered by
another source of light. In this case, relocate the solar station.
2) Ensure that your LATERNA does not stand in the shade during the day.
3) Check the rechargeable battery for corrosion.
REMOVING / CHANGING THE RECHARGEABLE
BATTERY
• Lay the lamp head down on the ground.
• Turn the lens counter-clockwise by hand to separate the lens from the
lamp c.
• Detach the lens from the lamp.
• Remove the fastening screw on the battery lid and lift off battery lid d.
• Remove the rechargeable battery to re-load it and/or exchange it e.
Re-assembly is accordingly conducted in the reverse order
ATTENTION!
Use Original Wagner rechargeable batteries only.
When exchanging the rechargeable battery, ensure that none of the
connections or wires are damaged.
Winterrise
We recommend storing your LATERNA in winter at temperatures below 0°C in
a frost-free location and re-erecting it in spring. The rechargeable battery can
be loaded with a commercial net charger.
Special Accessories
Extension of standing post Art. No. 1016701
GB

8
GB
Environmental protection
The device and its accessories should be recycled in an environmentally-
friendly manner.
Do not dispose the rechargeable battery in household garbage. Support
environmental protection efforts and dispose your rechargeable battery at a
local waste management facility or consult your specialised dealer.
Cd
2 years guarantee
The guarantee is valid for two years, calculated from the day of purchase (proof of
purchase).
It includes and is limited to free repair of faults which can be proved to be due to the use of
inferior materials in the manufacture or assembly faults or replacement free of charge of the
defective parts.
False use or operation as well as assembly or repair not mentioned in our operating
instructions which are carried out independently render the guarantee null and void. Parts
subject to wear and tear are also excluded from the guarantee. Our decision on all matters
relating to the guarantee shall be final. The guarantee becomes null and void if the machine
has been opened.
Transport damage, maintenance work as well as damage and failures due to poor
maintenance work are not covered by the guarantee.
Proof of purchase of the machine must be provided, for claims under guarantee, by
presenting the original receipt and the fully completed guarantee card.
As far as is legally possible, we do not accept liability for any personal, material or resultant
damage, especially if the machine has been used other than for those stipulated in the
operating instructions, was not operated or maintained according to our operating
instructions or if repairs were carried out independently or by a non-expert.
We reserve the right to carry out repair or maintenance work which goes further than that
mentioned in these operating instructions in the factory.
In case of guarantee or repair, please refer to your point of sale.
Part. No. 1016 873 06/2004
Copyright by J. Wagner GmbH
©
