Waldmann TANEO STZL 12 User manual

Gestängeleuchte
Column light
TANEO
STZL 12/24/36 (A)(R)
Gebrauchsanweisung DEU Instruções de Utilização POR
Instructions For Use ENG Руководство поэксплуатации RUS
Mode d‘emploi FRA Návod na použitie SLK
Instrucciones para el uso SPA Navodilo za uporabo SLV
Istruzioni per l‘uso ITA Návod k použití CES
Gebruiksaanwijzing NLD KullanımTalimatnamesi TUR
Instrukcja obsługi POL Használati utasítás HUN

3
Inhaltsverzeichnis............................................................................................4
Table of Contents ..........................................................................................16
Sommaire ......................................................................................................28
Índice..............................................................................................................40
Indice..............................................................................................................52
Inhoudsopgave..............................................................................................64
Spis treści ......................................................................................................76
Índice..............................................................................................................88
Содержание.................................................................................................100
Obsah........................................................................................................... 112
Kazalo...........................................................................................................124
Obsah...........................................................................................................136
İçindekiler ....................................................................................................148
Tartalomjegyzék ..........................................................................................160
DEU
ENG
ITA
SPA
FRA
NLD
RUS
POR
POL
SLV
SLK
CES
HUN
TUR

4
DEU
1. Zu Ihrer Sicherheit...............................................................................................5
1.1 Bestimmungsgemäßer Gebrauch ...............................................................5
1.2 Sicherheitshinweise ....................................................................................5
1.3 Warnstufen..................................................................................................6
2. Modellübersicht...................................................................................................7
3. Montieren.............................................................................................................8
3.1 Befestigungselement montieren.................................................................8
3.2 Leuchte an Befestigungselement montieren..............................................8
4. Positionieren ........................................................................................................9
4.1 Gestänge einstellen ....................................................................................9
4.2 Leuchtenkopf fixieren..................................................................................9
5. Anschließen ....................................................................................................... 10
5.1 Erdungskabel anschließen......................................................................... 10
5.2 Leuchte an Netzspannung anschließen..................................................... 10
5.3 Leuchte an 24 V-Versorgungsspannung anschließen (SELV) ..................... 11
6. Funktionen der Leuchte..................................................................................... 11
6.1 Bedienfunktionen...................................................................................... 11
7. Bedienen ............................................................................................................12
7.1 Ein- und Ausschalten................................................................................. 12
7.2 Dimmen .................................................................................................... 12
8. Was tun wenn? ..................................................................................................13
9. Wartung..............................................................................................................14
9.1 Leuchtmittel wechseln .............................................................................. 14
9.2 ESD-Sicherheit prüfen ............................................................................... 14
10. Reinigen .............................................................................................................14
11. Reparieren..........................................................................................................14
12. Entsorgen...........................................................................................................14
13. Technische Daten...............................................................................................15
13.1 Abmessungen........................................................................................... 15
13.2 Elektrische Werte ...................................................................................... 15
13.3 Klassifizierungen ....................................................................................... 15
13.4 Symbole .................................................................................................... 15
Inhaltsverzeichnis

5
Zu Ihrer Sicherheit DEU
1. Zu Ihrer Sicherheit
Die Leuchte ist nach dem Stand der Tech-
nik entwickelt und aus hochwertigen Mate-
rialien mit größter Sorgfalt hergestellt und
geprüft.
Dennoch können bei der Verwendung Per-
sonen- oder Sachschäden entstehen.
XLesen Sie alle beiliegenden Anleitungen
und Informationen.
XBeachten Sie die Warnungen in den
Dokumenten und am Gerät.
XVerwenden Sie das Gerät nur in tech-
nisch einwandfreiem Zustand, sicher-
heits- und gefahrenbewusst.
XHalten Sie dieses Dokument beim
Gerät verfügbar.
1.1 Bestimmungsgemäßer
Gebrauch
Die Leuchte ist eine Arbeitsplatzleuchte und
ist zur Einzelplatzbeleuchtung bestimmt.
Die Leuchte wird zusätzlich zu einer allge-
meinen Beleuchtung verwendet.
Das Leuchtenmodell STZL 24 AR wurde
speziell für den Einsatz in elektrostatisch
geschützten Bereichen (EPA-Bereiche) ent-
wickelt.
1.2 Sicherheitshinweise
Explosionsgefahr
Betrieb der Leuchte in explosionsgefähr-
deten Räumen kann Explosionen auslösen
und zu Tod oder schweren Verletzungen
führen.
XNicht in explosionsgefährdeten Räu-
men betreiben.
Gefahr durch elektrischen Strom
Unsachgemäßer Betrieb und fehlerhaftes
Arbeiten an der Leuchte können zu Verlet-
zungen und Sachschäden führen.
XNetzspannung mit Nennspannung und
Frequenz vergleichen, die auf dem Leis-
tungsschild angegeben sind und sicher-
stellen, dass sie identisch sind.
XBeschädigte Anschlussleitung sofort
von der Stromversorgung trennen und
vom Hersteller, von einem vom Herstel-
ler beauftragten Servicetechniker oder
von einer vergleichbar qualifizierten Per-
son ersetzen lassen.
XReparaturarbeiten nur vom Hersteller
oder von einem vom Hersteller beauf-
tragten Servicetechniker durchführen
lassen.
XWartungsarbeiten nur von einer Elektro-
Fachkraft ausführen lassen.
XLeuchte vor Arbeiten an der Leuchte
von der Stromversorgung trennen.
Standsicher aufstellen
Umkippen der Leuchte kann zu Personen-
und Sachschäden führen.
XLeuchte standsicher aufstellen.
Gefahr durch ungeeignete Ersatzteile
Ungeeignete Ersatzteile können zu Verlet-
zungen und Sachschäden führen.
XNur vom Hersteller freigegebene Ersatz-
teile verwenden.
Korrosionsgefahr
Betrieb der Leuchte in feuchten Räumen
kann zu Sachschäden führen.
XNur in trockenen Räumen betreiben.

6
Zu Ihrer Sicherheit
DEU
1.3 Warnstufen
GEFAHR
Warnung vor Gefahren, die bei Missachtung
der Maßnahmen unmittelbar zuTod oder
schweren Verletzungen führen.
WARNUNG
Warnung vor Gefahren, die bei Missachtung
der Maßnahmen zu Tod oder schweren
Verletzungen führen können.
VORSICHT
Warnung vor Gefahren, die bei Missach-
tung der Maßnahmen zu Verletzungen
führen können.
ACHTUNG
Warnung vor Gefahren, die bei Missach-
tung der Maßnahmen zu Sachschäden
führen können.

7
Modellübersicht DEU
2. Modellübersicht
Um die Leuchte optimal montieren und nutzen zu können, müssen Sie das Leuchten-
modell identifizieren. Dazu benötigen Sie die Modellnummer der Leuchte.
HINWEIS: Die Modellnummer finden Sie am Gestänge der Leuchte.
XPrüfen Sie, welche Modellnummer die Leuchte hat.
XBestimmen Sie anhand der folgenden Tabelle das Leuchtenmodell, siehe Tab. 1.
Für die Erklärung der Funktionen, siehe Kapitel 6 „Funktionen der Leuchte“, Seite 11.
Beispiel: Die Modellnummer STZL 24 R steht für folgendes Leuchtenmodell:
STZL 24 R
TANEO
Gestänge-
leuchte
24 LED Ausführung R
Funktionen:
Schaltbar
Dimmbar
Typ LED-Anzahl Ausführung Funktionen
STZL
TANEO
Gestänge-
leuchte
12
24
36
-Schaltbar
RSchaltbar
Dimmbar
AR Schaltbar
Dimmbar
EPA geeignet
Tab. 1: Modellübersicht.

8
Montieren
DEU
3. Montieren
VORSICHT
Verletzungsgefahr durch herunterfal-
lende oder kippende Leuchte.
Personen- und Sachschaden.
XBefestigungselemente ordnungs-
gemäß montieren.
3.1 Befestigungselement
montieren
ACHTUNG
Sachschaden durch fehlenden ESD-
Schutz.
Elektrostatische Entladung und Beschä-
digung elektronischer Bauteile.
XIn elektrostatisch geschützten
Bereichen (EPA-Bereiche) nur EPA
geeignete Leuchten verwenden.
XNur EPA geeignete Befestigungs-
elemente verwenden.
Fig. 1: Befestigungselement.
XSchrauben Sie das Befestigungsele-
ment mit vier geeigneten Schrauben
an die Montageoberfläche.
3.2 Leuchte an Befestigungs-
element montieren
A
B
Fig. 2: Leuchte an Befestigungselement
montieren.
XStecken Sie den Zapfen Aam Gestänge
der Leuchte in die Öffnung des Befesti-
gungselements, siehe Fig. 2.
XUm das Gestänge zu fixieren, ziehen Sie
die Schraube Ban, siehe Fig. 2.

9
Positionieren DEU
4. Positionieren
4.1 Gestänge einstellen
VORSICHT
Verletzungsgefahr durch herunterfal-
lende oder kippende Leuchte.
Personen- und Sachschaden.
XWenn Sie die Gelenkschrauben
lösen, Leuchtenkopf festhalten.
XGelenkschrauben nach dem Positi-
onieren anziehen.
ACHTUNG
Sachschaden durch falsche Hand-
habung.
Beschädigung der Leuchte.
XGelenke nicht entgegen ihrer vor-
gesehenen Drehrichtung bewegen.
Fig. 3: Gelenk und Gelenkschraube.
XStellen Sie die Leuchte in die gewünschte
Position.
XZiehen Sie jede Gelenkschraube an, bis
die Leuchte in der gewünschten Einstel-
lung verharrt.
4.2 Leuchtenkopf fixieren
A
Fig. 4: Leuchtenkopf fixieren.
XStellen Sie den Leuchtenkopf in die
gewünschte Position.
XDrehen Sie die Friktionsschraube Aam
Leuchtenkopf fest.

10
Anschließen
DEU
5. Anschließen
ACHTUNG
Sachschaden durch falsche Hand-
habung.
Entfall des ESD-Schutzes und Beschädi-
gung elektronischer Bauteile.
XEPA geeignete Leuchten müs-
sen in elektrostatisch geschützten
Bereichen (EPA-Bereiche) einge-
steckt bleiben.
XLeuchte nur über das mitgelieferte
Steckernetzteil an ein überprüftes
Stromnetz anschließen, welches
den gesetzlichen Anforderungen
entspricht.
XErdungskabel im EPA-Bereich ein-
gesteckt lassen.

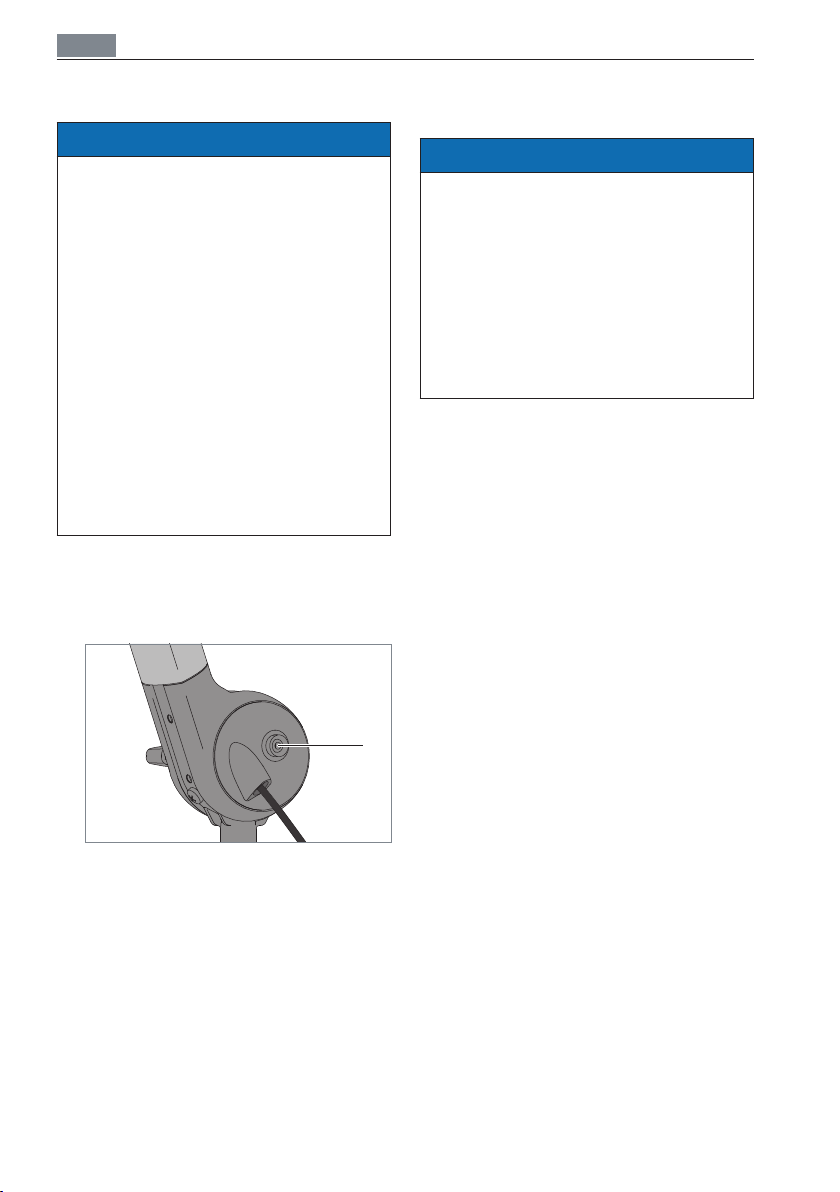

5.1 Erdungskabel anschließen
HINWEIS: Dieses Kapitel gilt nur für EPA
geeignete Leuchten.
A
Fig. 5: Druckknopf für Erdungskabel.
XStecken Sie das eine Ende des mitge-
lieferten Erdungskabels auf den Druck-
knopf Ader Leuchte, siehe Fig. 5.
XVerbinden Sie das andere Ende des
Erdungskabels mit einem Erdungskon-
taktpunkt.
5.2 Leuchte an Netzspannung
anschließen
ACHTUNG
Sachschaden durch falscheAnschluss-
spannung.
Zerstörung oder Beschädigung der
Leuchte.
XNetzspannung mit Nennspannung
und Frequenz vergleichen, die auf
dem Leistungsschild angegeben
sind und sicherstellen, dass sie iden-
tisch sind.
XVerbinden Sie die Anschlussleitung mit
dem Netzteil.
XStecken Sie den Netzstecker in eine
Steckdose.

11
Funktionen der Leuchte DEU
5.3 Leuchte an 24 V-Versorgungs-
spannung anschließen (SELV)
ACHTUNG
Sachschaden durch falscheAnschluss-
spannung.
Zerstörung oder Beschädigung der
Leuchte.
XAnschluss nur durch eine ausgebil-
dete Elektro-Fachkraft.
XNetzspannung mit Nennspannung
und Frequenz vergleichen, die auf
dem Leistungsschild angegeben
sind und sicherstellen, dass sie
identisch sind.
XNur mit Sicherheitskleinspannung
(SELV) betreiben.
1
3
2
Nr. Bezeichnung
1DC +
2DC -
3Nicht belegt
Tab. 2: Steckerbelegung.
HINWEIS: Beachten Sie die Steckerbele-
gung.
XStecken Sie den Stecker in die dafür vor-
gesehene Buchse.
6. Funktionen der Leuchte
Je nach Leuchtenmodell hat die Leuchte
unterschiedliche Funktionen. Wenn Sie
bestimmen möchten, welche Funktionen
die Leuchte hat, siehe Kapitel 2 „Modell-
übersicht“, Seite 7.
6.1 Bedienfunktionen
Schaltbar
Mit dieser Funktion können Sie die Leuchte
ein- und ausschalten.
Dimmbar
Mit dieser Funktion können Sie die Hellig-
keit der Leuchte ändern.
EPA geeignet
Leuchten mit dieser Funktion können
geerdet werden und sind für den Einsatz
in elektrostatisch geschützten Bereichen
(EPA-Bereiche) geeignet.

12
Bedienen
DEU
7. Bedienen
Fig. 6: Taste.
7.1 Ein- und Ausschalten
XDrücken Sie die Taste, siehe Fig. 6.
7.2 Dimmen
XDrücken Sie die Taste und halten Sie
diese Taste gedrückt, siehe Fig. 6.
Nach ungefähr einer Sekunde verändert
die Leuchte ihre Helligkeit.
Wenn der maximale oder minimale
Dimmwert erreicht ist, blinkt die LED
in der Taste.
XUm die Dimmrichtung zu wechseln, drü-
cken Sie dieTaste erneut und halten Sie
diese Taste gedrückt.
Die eingestellte Helligkeit wird gespei-
chert. Beim nächsten Einschalten der
Leuchte wird automatisch die zuletzt
gespeicherte Helligkeit eingestellt.

13
Was tun wenn? DEU
8. Was tun wenn?
Problem Mögliche Ursachen Behebung
Leuchte leuchtet
nicht.
Stecker ist nicht ein-
gesteckt.
XStecken Sie den Stecker in eine
Steckdose oder in die dafür vor-
gesehene Buchse, siehe Kapitel 5
„Anschließen“, Seite 10.
Leuchte ist defekt. XNehmen Sie Kontakt mit unserem
Service-Team auf.
Leuchte reagiert nicht
auf Eingaben.
Softwarefunktion ist
gestört.
XStecken Sie den Stecker für einige
Sekunden aus.
XWenn die Leuchte immer noch
nicht reagiert, nehmen Sie Kontakt
mit unserem Service-Team auf.
Anschlussleitung ist
beschädigt.
Mechanische Ein-
wirkung auf die
Anschlussleitung.
XBeschädigte Anschlussleitung
sofort von der Stromversorgung
trennen und vom Hersteller, von
einem vom Hersteller beauftrag-
ten Servicetechniker oder von
einer vergleichbar qualifizierten
Person ersetzen lassen.
Falls Sie unseren Service in Anspruch nehmen möchten, ist unser Service-Team für
Sie erreichbar:
Service-Hotline: [phone] / 6 01 - 170
Service-E-Mail: [email protected]
Tab. 3: Was tun wenn?

14
Wartung
DEU
9. Wartung
9.1 Leuchtmittel wechseln
HINWEIS: Ein Leuchtmittelwechsel ist nicht
notwendig. Sollte trotzdem ein Leuchtmit-
tel ausfallen, ist unser Service-Team für
Sie erreichbar:
Service-Hotline: [phone] / 6 01 - 170
Service-E-Mail: [email protected]
9.2 ESD-Sicherheit prüfen
Voraussetzung: Die Leuchte ist für den
Einsatz in elektrostatisch geschützten
Bereichen (EPA-Bereiche) geeignet.
XLeuchte alle 3 Monate auf ESD-Sicher-
heit und elektrische Betriebssicherheit
prüfen.
10. Reinigen
WARNUNG
Lebensgefahr durch Stromschlag.
XLeuchte vom Netz trennen.
XNicht nass reinigen.
ACHTUNG
Sachschaden durch falsche Reini-
gungsmittel.
Beschädigung der Leuchte.
XVerträglichkeit der Reinigungsmittel
mit der Oberfläche prüfen.
XReinigen Sie die Leuchte mit einemTuch
und einem milden Reiniger.
11. Reparieren
ACHTUNG
Sachschaden durch unsachgemäße
Reparatur.
Zerstörung oder Beschädigung der
Leuchte.
XReparaturen nur vom Hersteller oder
von einem vom Hersteller beauf-
tragten Servicetechniker durchfüh-
ren lassen.
XNur vom Hersteller freigegebene
Ersatzteile verwenden.
12. Entsorgen
Die Leuchte unterliegt der europäischen
WEEE-Richtlinie.
XEntsorgen Sie die Leuchte getrennt
vom Hausmüll über die dafür zuständi-
gen und staatlich bestimmten Stellen.
Mit einer ordnungsgemäßen Entsor-
gung vermeiden Sie mögliche negative
Folgen für Mensch und Umwelt.

15
Technische Daten DEU
13. Technische Daten
HINWEIS: Es gelten die Angaben auf dem
Leistungsschild der Leuchte, das Sie am
Gestänge der Leuchte finden.
13.1 Abmessungen
Bezeichnung Wert
Leuchtenkopf STZL 12 R:
218 x 136 x 33 mm
STZL 24 (A)(R):
398 x 136 x 33 mm
STZL 36 R:
577 x 136 x 33 mm
Gestänge
(Varianten)
400 + 384 + 252 mm
450 + 244 + 252 mm
500 + 484 + 252 mm
Tab. 4: Abmessungen.
13.2 Elektrische Werte
Bezeichnung Wert
Spannungs-
bereich
- Leuchte
- Leuchte +
Betriebsgerät
24 V DC
100-240 V AC
Frequenzbereich
Leuchte +
Betriebsgerät 50/60 Hz
Leistungs-
aufnahme
Leuchte:
STZL 12 R: 11 W
STZL 24 (A)(R): 21 W
STZL 36 R: 31 W
Leuchte +
Betriebsgerät:
STZL 12 R: 14 W
STZL 24 (A)(R): 24 W
STZL 36 R: 34 W
Betriebsgerät Netzteil
Tab. 5: Elektrische Werte.
13.3 Klassifizierungen
Bezeichnung Wert
Schutzklasse
- Leuchte
- Leuchte +
Betriebsgerät
III
I
Schutzart IP 20
Betriebsart Dauerbetrieb
Tab. 6: Klassifizierungen.
13.4 Symbole
Symbol Bezeichnung
Schutzklasse I
Betrieb mit Schutzleiter-
anschluss
Schutzklasse III
Betrieb mit Sicherheits-
kleinspannung (SELV)
EPA
Geeignet für den elekt-
rostatisch geschützten
Bereich (EPA-Bereich)
CE-Konformitätskenn-
zeichen
Entsorgung nach
der europäischen
WEEE-Richtlinie
Tab. 7: Symbole.

16
ENG
1. For your safety...................................................................................................17
1.1 Designated use ......................................................................................... 17
1.2 Safety instructions..................................................................................... 17
1.3 Warning levels...........................................................................................18
2. Model overview................................................................................................. 19
3. Mounting............................................................................................................20
3.1 Mounting the fastening element...............................................................20
3.2 Mounting the light to the fastening element ............................................20
4. Positioning .........................................................................................................21
4.1 Adjusting the column ................................................................................21
4.2 Fastening the light head............................................................................21
5. Connection.........................................................................................................22
5.1 Connecting the grounding cable ...............................................................22
5.2 Connecting the light to the mains voltage ................................................22
5.3 Connecting the light to the 24 V supply voltage (SELV) ............................23
6. Functions of the light ........................................................................................23
6.1 Operating functions...................................................................................23
7. Operation ...........................................................................................................24
7.1 Switch-on and switch-off...........................................................................24
7.2 Dimming....................................................................................................24
8. What to do if?.....................................................................................................25
9. Maintenance ......................................................................................................26
9.1 Replacing the lamp....................................................................................26
9.2 Checking ESD safety.................................................................................26
10. Cleaning .............................................................................................................26
11. Repair .................................................................................................................26
12. Disposal..............................................................................................................26
13. Technical Data....................................................................................................27
13.1 Dimensions ...............................................................................................27
13.2 Electrical values.........................................................................................27
13.3 Classifications ...........................................................................................27
13.4 Symbols ....................................................................................................27
Table of Contents

17
For your safety ENG
1. For your safety
The light has been designed in accordance
with state-of-the-art standards, manufac-
tured with utmost care using high-quality
materials, and tested.
Nevertheless, its use may constitute a risk
to persons or cause material damage.
XRead all enclosed instructions and infor-
mation.
XPlease observe the warnings included
in the documentation and attached to
the unit.
XThe device must only be used in tech-
nically perfect condition, and only by
persons being aware of the risks and
dangers involved in operating the
device.
XKeep this document available near the
device.
1.1 Designated use
The light is a workplace light and is
designed for single workplace lighting.The
light is used in addition to general lighting.
The light model STZL 24 AR has been espe-
cially designed for use in electrostatically
protected areas (EPA).
1.2 Safety instructions
Explosion hazard
Operating the light in rooms subject to
explosion hazards can trigger an explosion
and result in serious injuries or death.
XDo not operate the light in rooms sub-
ject to explosion hazards.
Danger due to electric current
Improper use and faulty work on the light
may result in injuries and material damage.
XCompare the mains voltage with the
nominal voltage and the frequency
specified on the rating plate and make
sure that they are identical.
XDisconnect a damaged connecting
cable immediately from the power sup-
ply and have it replaced by the manufac-
turer, by a service technician authorised
by the manufacturer or by a person with
comparable qualification.
XHave the repair performed only by the
manufacturer or by a service technician
authorised by the manufacturer.
XHave maintenance work carried out by
a skilled electrician only.
XBefore performing work on the light,
disconnect the light from the power
supply.
Mount the light in a stable position.
A toppling light can result in personal inju-
ries and material damage.
XMount the light in a stable position.
Hazard caused by unsuitable spare parts
Unsuitable spare parts can result in injuries
and material damage.
XOnly spare parts released by the man-
ufacturer may be used as spare parts.
Risk of corrosion
Operating the light in moist rooms can
result in material damage.
XOperate in dry rooms only.

18
For your safety
ENG
1.3 Warning levels
DANGER!
Warnings against hazards that result
directly in serious injuries or death in
case of non-observance.
WARNING
Warnings against hazards that may result
in serious injuries or death in case of non-
observance.
CAUTION
Warning against hazards that may result in
injuries in case of non-observance.
NOTICE
Warning against hazards that may result
in material damage in case of non-obser-
vance.

19
Model overview ENG
2. Model overview
For optimum installation and use of the light, you have to identify the light model unam-
biguously. To do so, you will require the model number of the light.
NOTE: The model number can be found on the column of the light.
XCheck which model number the light has.
XDetermine the light model by referring to the following table, seeTab. 1. For an expla-
nation of the functions, see chapter 6 “Functions of the light”, page 23.
Example: The model number STZL 24 R stands for the following light model:
STZL 24 R
TANEO
column light
24 LED Version R
Functions:
Switchable
Dimmable
Type Number of LEDs Version Functions
STZL
TANEO
column light
12
24
36
-Switchable
RSwitchable
Dimmable
AR Switchable
Dimmable
Suitable for EPA
Tab. 1: Model overview.

20
Mounting
ENG
3. Mounting
CAUTION
Risk of injury caused by a falling or
tilting light.
Personal injury and material damage.
XMount fastening elements correctly.
3.1 Mounting the fastening
element
NOTICE
Material damage caused by missing
ESD protection.
Electrostatic discharge and damage to
electronic components.
XIn electrostatically protected areas
(EPA), only lights suitable for EPA
must be used.
XUse only fastening elements suit-
able for EPA.
Fig. 1: Fastening element.
XScrew the fastening element to the
mounting surface using four suitable
screws.
3.2 Mounting the light to the
fastening element
A
B
Fig. 2: Mounting the light to the fastening
element.
XInsert the stud Aon the light column
into the opening of the fastening ele-
ment, see Fig. 2.
XTighten the screw Bto fix the column,
see Fig. 2.
