Walker Edison Minimalist GRET60MC User manual

GRET60MC
temN.°: Artikel# :
Revised 18/05/2022 (F)
TM
GRET60MC
GRET60MC
GRET60MC
Copyright ©by Walker Edison Furniture Co., LLC. All rightsreserved. P.1
2022

VIII.Drillmaybeneededforsecuringproduct towall.
GeneralAssembly Guidelines
I.Ensure thatallpartsandhardware are available beforebeginning assembly.
II.Followeachstepcarefullytoensure theproper assembly of this product.
III.Twopeoplearerecommendedfor easeintheassembly of this product.
IV.Thethreemain typesofhardware usedtoassemblethis product are: wood
dowels,screwsandbolts.
V.Theprovidedglueistosecurewooddowelsin place.Whenfirst inserting dowels,
locatetheappropriatehole forthedowel,placeasmallamount of glue inthe hole
andinsertthedowel.Wipeawayexcessglueimmediately.
Infutureassemblystepswhendowelsarenecessary toattachassembly parts
together,placeasmallamountofglueonthe endofthedowelbeforeattaching
partstogether.Wipeawayexcessglueimmediately.
VI.APhillipsheadscrewdriverisrequiredfortheassemblyofthis product .
VII.Power toolsshould notbeusedtoassemblethis product.
(EN)
21
Copyright ©by Walker Edison Furniture Co., LLC. All rightsreserved. P.2
2022

Instructionsdemontageg nrales
I.Assurez-vousquetouteslespiècesettoutlemat rielsontdisponiblesavantde
commencerlemontage.
II. Suivezattentivementchaque tapeafindevousassurerdumontagead quatde
ceproduit.
III.Ilest recommand d'êtredeux pour faciliterlemontagedeceproduit.
IV.Lesprincipauxtypesdemat rielutilis spourassemblerceproduitsont:desgoujons
enbois,desvisetdes boulons.
V.La collefournieapour but demaintenirenplaceles goujons enbois.Quand vous ins rez
lesgoujons, localisezletrou appropri pour legoujon, d posezunepetitequantit decolle
dansletrou et ins rezlegoujon. Essuyezl'excès decolleimm diatement.
Danslesprochaines tapesdemontage,lorsquedesgoujonssontn cessairespour
assemblerlespièces, dposezunepetitequantit decolle àl'extr mit du goujon
avantd'assemblerlespièces.Essuyezl'excèsdecolleimm diatement.
VI.Un tourneviscruciformeest requispour lemontagedeceproduit.
VII. Desoutils lectriquesnedoivent pas êtreutilis s pour monterceproduit.
VIII.Uneperceusepeut êtren cessairepour fixerleproduitaumur.
(FR)
21
Copyright ©by Walker Edison Furniture Co., LLC. All rightsreserved. P.3
2022

Pautasgeneralesparaelensamblaje
I.Asegúresedequetodaslaspartesyherrajesest ndisponiblesantesdelensamblaje.
II.Sigacadapasocuidadosamenteparagarantizarelensamblajecorrectodeesteproducto.
III.Serecomiendaquedospersonas realicenelensamblajedeesteproductopara una mayor
facilidad.
IV.Lostrestiposprincipalesdeherrajeusadosparaensamblaresteproductoson:clavijas
demadera,tornillosypernos.
V.Elpegamentoqueseproporcionaesparaasegurarlasclavijasdemaderaensulugar.
Cuandoinsertelasclavijas, ubiqueelagujeroadecuadoparalaclavija,coloqueuna
pequeñacantidaddepegamentoenelagujero einsertelaclavija.Limpieelexcesode
pegamentodeinmediato.
Enlospasosposterioresdelensamblaje,cuandolasclavijasseannecesarias para fijarlas
partesdelensamblaje, coloqueunapequeñacantidaddepegamentoenelextremodela
clavijaantesdeunirlas partes.Limpieelexcesodepegamentodeinmediato.
VI.Esnecesarioun destornillador Phillips para elensamblajedeesteproducto.
VII.Nosedeberánusarherramientasel ctricasenelensamblajedeesteproducto.
VIII.Esprobablequesenecesiteuntaladroparaasegurarelproductoalapared.
(ESP)
21
Copyright ©by Walker Edison Furniture Co., LLC. All rightsreserved. P.4
2022

Allgemeine Montagerichtlinien
I.AchtenSiedarauf,dassvorBeginnderMontagealleBauteileundHardwarezur
Verfügung stehen.
II.BefolgenSiejedenSchritt genau, um dieordnungsgemäßeMontagedieses Produkts zu
gewährleisten.
III.EswerdenzweiPersonenempfohlen, um dieMontagedieses Produkts zuvereinfachen.
IV.DiedreiHaupttypenvonBeschlägen, diezur Montagedieses Produkts verwendetwerden,
sind:Holzdübel SchraubenundBolzen.
V.Der mitgelieferteLeim dient zur Befestigung vonHolzdübeln. Beim erstenEinsetzenvon
Dübeln das passendeDübellochfinden, einekleineMengeKleberindas Lochgeben und den
Dübeleinsetzen. ÜberschüssigenKlebersofortabwischen.
In zukünftigenMontageschritten, wenn Dübelzur Befestigung vonMontageteilenbenötigt
werden, einekleineMengeKlebstoff auf das Endedes Dübels geben, bevor dieTeile
miteinander befestigtwerden. ÜberschüssigenKlebersofortabwischen.
VI.Zur MontagediesesProduktswird einPhillips Schlitzschraubenzieherbenötigt.
VII.EsdürfenkeineElektrowerkzeugezur Montagedieses Produkts verwendetwerden.
VIII.Möglicherweisewird einBohrerbenötigt,umdas ProduktanderWand zubefestigen.
(DE)
21
Copyright ©by Walker Edison Furniture Co., LLC. All rightsreserved. P.5
2022

Listade piezas
1
2
3
4
5
6
7
7
8
9
9
10
10
11
12
13
13
14
Copyright ©by Walker Edison Furniture Co., LLC. All rightsreserved. P.6
2022

Ø8x30mmA Woodendowel
Cheville enbois
Clavijademadera
Holzdübel
16 pcs
Ø15x11mmC Camlock
Serrure àcame
Cerraduradeleva
Zylindermutter
8pcs
Ø6x35mmB Cambolt
Boulon àcame
Pernode leva
Nockenschraube
8pcs
HardwareList Listedu matériel
Listedespièces
Copyright ©by Walker Edison Furniture Co., LLC. All rightsreserved. P.7
2022
DDoorstopper
Butéede porte
Tapóndela puerta
Türstopper
2pcs
Ø3x15mmE Screw
Vis
Tornillo
Schraube
4pcs
Ø6x15mmF Bolt
Boulon
Perno
Bolzen
8pcs
Ø6x12mmG Bolt
Boulon
Perno
Bolzen
4pcs
Ø6x50mmH Screw
Vis
Tornillo
Schraube
8pcs

HardwareList Listedu mat riel
Listedespièces
Copyright ©by Walker Edison Furniture Co., LLC. All rightsreserved. P.8
2022
JPlasticwedge
Caleenplastique
Cuñadeplástico
Kunststoffkeil
12 pcs
Ø3x17mmK Screw
Vis
Tornillo
Schraube
12 pcs
Ø8x5x16mmL Shelf supportpin
Goupille desupportd' tagère
Pernodesoportedelestante
Regalstützstift
16 pcs
MDoor hinge
Charnièredeporte
Bisagradepuerta
Türscharnier
4pcs
Ø3x12mmN Screw
Vis
Tornillo
Schraube
8pcs
Ø9.5*12mmP Plasticpivot
Pivotenplastique
Pivotedeplástico
Kunststoffbolzen
4pcs
30*20mmQ Metal piece
Plaquette àloquet
Piezademetal
Metallstück
2pcs
Ø3x12mmR Screw
Vis
Tornillo
Schraube
2pcs

Ø30mmS Sticker
Autocollant
Pegatina
Aufkleber
8pcs
M4T HexKey
Cléhexagonale
Llavehexagonal
Inbusschlüssel
1pc
The hardware quantities listed above are required for proper assembly.Someextrahardware may also
have been included.
Les quantit sde mat riel indiqu es ci-dessus sont requisespour un montage ad quat. Dumat riel
suppl mentairepeut aussi avoir tinclus.
Las cantidades de materiales antes mencionadas son necesarias para el ensamblajeapropiado.Se
podrían incluir algunas piezas de materiales adicionales.
Für die ordnungsgemäße Montage sind dieoben aufgeführten Mengen der jeweiligen Beschlägen
erforderlich.Möglicherweise sind zusätzliche Beschläge enthalten.
Philipsheadscrewdriverrequiredforassembly
(notincluded)
Se requiere un destornilladorde cabezaPhilipsparaelmontaje
(noincluido)
Untourneviscruciformeestrequispourl’assemblage.
(noninclus)
FürdieMontage benötigenSie einen Kreuzschlitzschraubenzieher
(nicht enthalten)
Copyright ©by Walker Edison Furniture Co., LLC. All rightsreserved. P.9
2022
HardwareList Listedu matériel
Listedespièces
UGluetube
Tubedecolle
Tubo depegamento
KleberinTube
1pc

Copyright ©by Walker Edison Furniture Co., LLC. All rightsreserved.
Step 1
P.10
2022
1
B
B
B
B
B
B
B
B
D
D
E
E
E
E
(EN)
Secure Cam bolt (B) into part (1) with Philips head screwdriver, using Screw (E) attach Door
stopper (D) to part (1) with Philips head screwdriver as per diagram.
(FR)
Fixez le boulon à came (B) dans la pièce (1) avec un tournevis cruciforme, puis utilisez la vis (E)
pour fixer butée de porte (D) à la pièce (1) avec un tournevis cruciforme conformément au
schéma.
(ESP)
Asegure el perno de leva (B) en la parte (1) con un destornillador de cabeza Philips, luego use
el tornillo (E) para fijar el tapón de la puerta (D) a la parte (1) con un destornillador de cabeza
Philips como se muestra en el diagrama.
(DE)
Befestigen Sie die Nockenschraube (B) ins Teil (1) durch den Kreuzschlitzschraubendreher von
Philips und befestigen den Türstopper (D) ans Teil (1) mit der Schraube (E) durch den
Kreuzschlitzschraubendreher von Philips gemäß der Abbildung.

Copyright ©by Walker Edison Furniture Co., LLC. All rightsreserved.

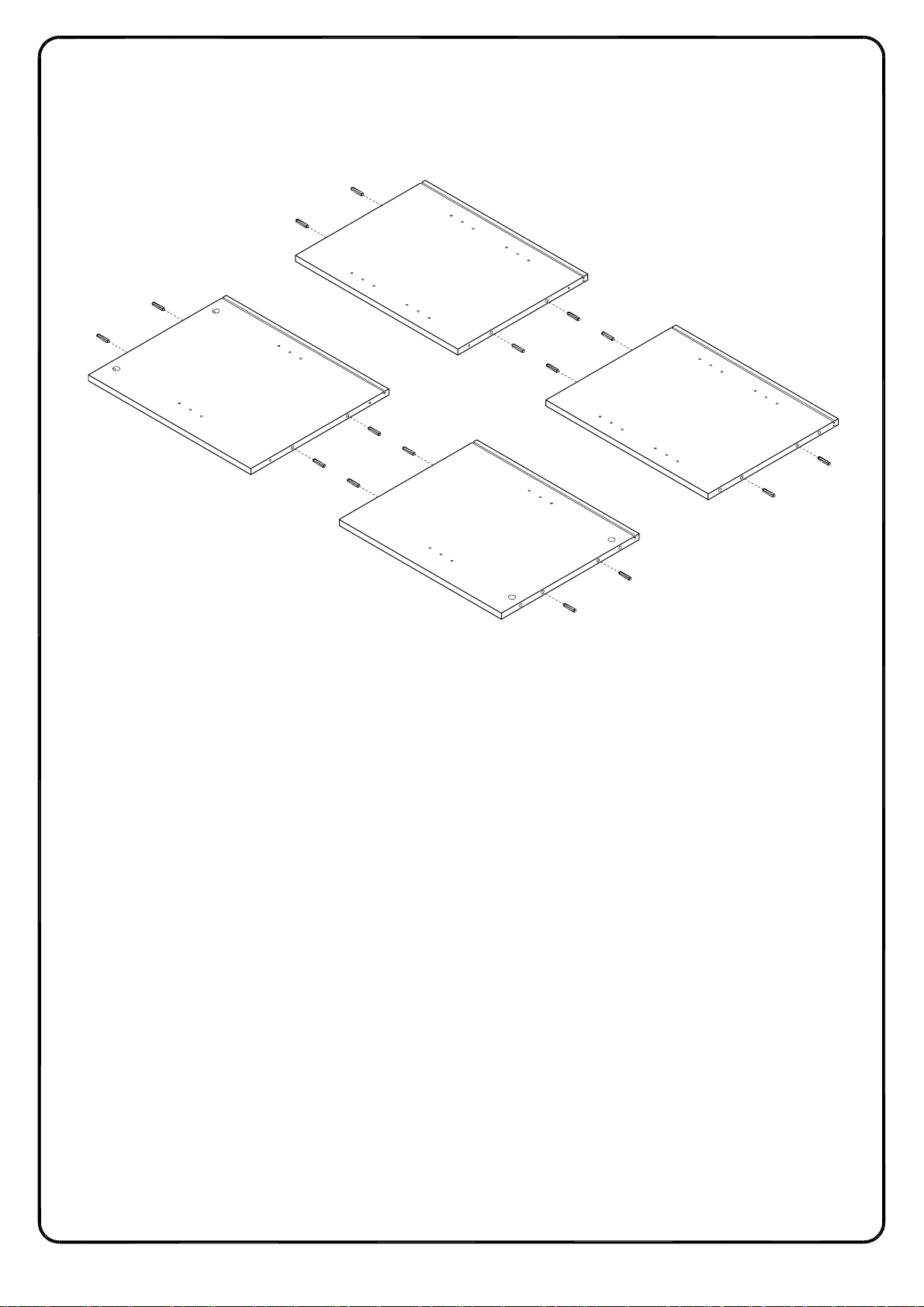

Step 2
P.11
2022
A
A
A
A
A
A
A
AA
A
A
A
A
A
A
A
3
4
5
6
(EN)
Insert wooden dowel (A) into part (3,4,5,6) as per diagram.
(FR)
Insérez la cheville en bois (A) dans la pièce (3,4,5,6) selon le schéma.
(ESP)
Inserte la clavija de madera (A) en la parte (3,4,5,6) según el diagrama.
(DE)
Stecken Sie den Holzdübel (A) in das Teil (3,4,5,6) gemäß der Abbildung ein.

Copyright ©by Walker Edison Furniture Co., LLC. All rightsreserved.
Step 3
P.12
2022
2
F
F
F
F
F
F
F
F
13
13
14
G
GGG
T

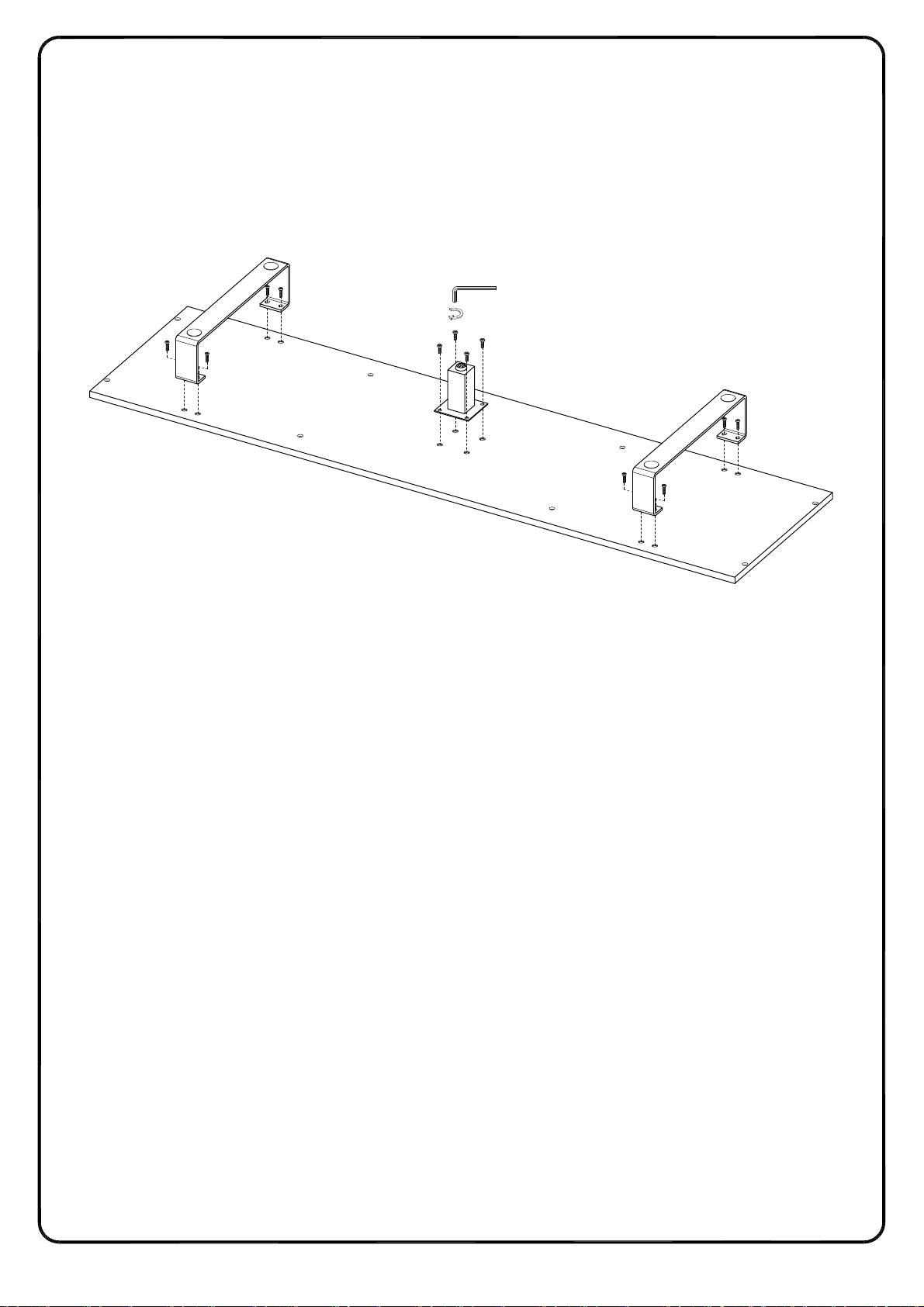

(EN)
Using Bolt (F) attach part (13) and using Bolt (G) attach part (14) to part (2) with Hex key (T)
as per diagram.
(FR)
En utilisant le boulon (F) fixez la pièce (13) et en utilisant le boulon (G) fixez la pièce (14) à la
pièce (2) avec la clé hexagonale (T) conformément au schéma.
(ESP)
Use el perno (F) para unir la parte (13) y use el perno (G) para unir la parte (14) a la parte (2)
con la llave hexagonal (T) según el diagrama.
(DE)
Befestigen Sie mit dem Bolzen (F) das Teil (13), und befestigen Sie mit dem Bolzen (G) das
Teil (14) an das Teil (2) durch den Sechskantschlüssel (T) gemäß der Abbildung.

Copyright ©by Walker Edison Furniture Co., LLC. All rightsreserved.

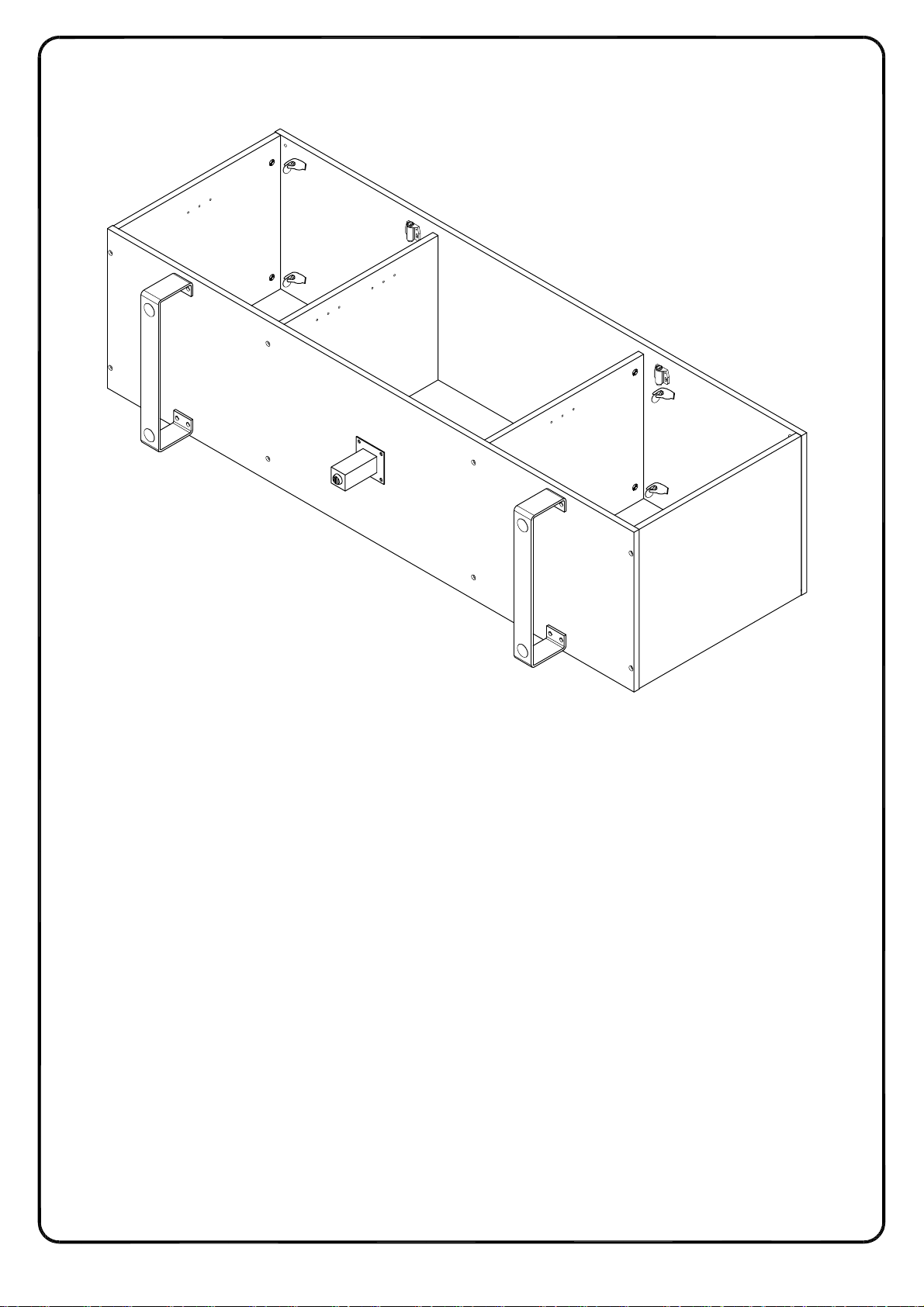

Step 4
P.13
2022
2
3
4
5
6
H
H
H
HH
HH
H
T
(EN)
Attach part (2) to part (3,4,5,6), using screw (H) secure part (2) to part (3,4,5,6) with Hex key
(T) as per diagram.
(FR)
Fixez la pièce (2) à la pièce (3,4,5,6), puis utilisez la vis (H) pour fixer la pièce (2) à la pièce
(3,4,5,6) avec la clé hexagonale (T) selon le schéma.
(ESP)
Fije la parte (2) a la parte (3,4,5,6), y usando el tornillo (H) asegure la parte (2) a la parte
(3,4,5,6) con la llave hexagonal (T) como se muestra en el diagrama.
(DE)
Befestigen Sie das Teil (2) an das Teil (3,4,5,6), und befestigen Sie dann das Teil (2) an das
Teil (3,4,5,6) mit der Schraube (H) durch den Inbusschlüssel (T) gemäß der Abbildung.

Copyright ©by Walker Edison Furniture Co., LLC. All rightsreserved.
Step 5
P.14
2022
7
7
8
3
4
5
6

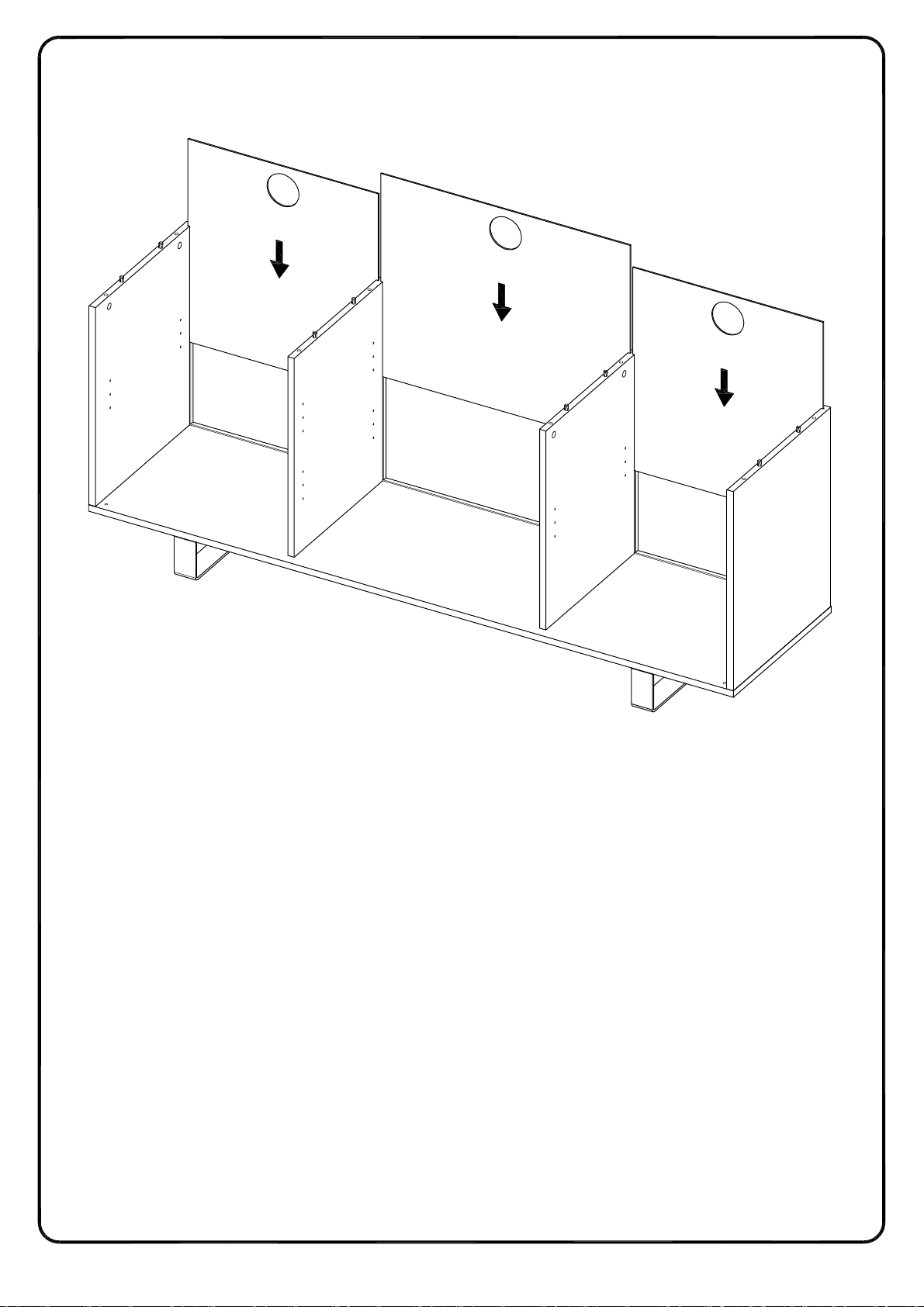

(EN)
Place part (7,8) as per diagram.
(FR)
Placez la pièce (7,8) conformément au schéma.
(ESP)
Ponga la parte (7,8) según el diagrama.
(DE)
Platzieren Sie das Teil (7,8) gemäß der Abbildung.

21 3
Copyright ©by Walker Edison Furniture Co., LLC. All rightsreserved.
Step 6
P.15
2022
1
3
4
5
6
C
CC
C
C
CC
C
(EN)
Attach part (1) to part (3,4,5,6), using Cam lock (C) secure part (1) to part (3,4,5,6) with
Philips head screwdriver as per diagram.
(FR)
Fixez la pièce (1) à la pièce (3,4,5,6); en utilisant le verrou à came (C) fixez la pièce (1) à la
pièce (3,4,5,6) avec un tournevis cruciforme conformément au schéma.
(ESP)
Fije la parte (1) a la parte (3,4,5,6), y usando el cierre de leva (C) asegure la parte (1) a la
parte (3,4, 5,6) con un destornillador de cabeza Philips como se muestra en el diagrama.
(DE)
Befestigen Sie das Teil (1) an das Teil (3,4,5,6), und befestigen Sie das Teil (1) an das Teil
(3,4,5,6) mit der Zylindermutter (C) durch den Kreuzschlitzschraubendreher von Philips
gemäß der Abbildung.

Copyright ©by Walker Edison Furniture Co., LLC. All rightsreserved.
Step 7
P.16
2022
7
7
8
J
K
J
(EN)
Using screw (K) secure plastic wedge (J) to part (7,8) with Philips head screwdriver as per
diagram.
(FR)
Utilisez la vis (K) pour fixer le cale en plastique (J) à la pièce (7,8) avec un tournevis
cruciforme conformément au schéma.
(ESP)
Use el tornillo (K) para fijar la cuña de plástico (J) a la parte (7,8) con un destornillador de
cabeza Philips según el diagrama.
(DE)
Befestigen Sie den Kunststoffkeil (J) in das Teil (7,8) mit der Schraube (K) durch den
Kreuzschlitzschraubendreher von Philips gemäß der Abbildung.

Copyright ©by Walker Edison Furniture Co., LLC. All rightsreserved.
Step 8
P.17
2022
S
S
S
S
(EN)
Place Sticker (S) to cover the holes as per diagram.
(FR)
Placez l'autocollant (S) pour couvrir les trous conformément au schéma.
(ESP)
Coloque la pegatina (S) para cubrir los agujeros según el diagrama.
(DE)
Platzieren Sie den Aufkleber (S) auf die Bohrungen gemäß der Abbildung.

Copyright ©by Walker Edison Furniture Co., LLC. All rightsreserved.
Step 9
P.18
2022
Finished edge
3
4
5
6
9
9
10
10
LL
LLL
L
L
LL
LL
LLLL
L
Finished edge
LL
(EN)
Insert shelf support pin (L) into parts (3,4,5,6) as per diagram. Make sure you place the shelf
support pins (L) in the same level. So the shelf is not titled. Put part (9,10) into unit as per
diagram. Tilt and rest the adjustable shelf (9,10) onto the shelf support pins .
(FR)
Insérez la goupille de support d'étagère (L) dans les pièces (3,4,5,6) conformément au schéma.
Assurez-vous de placer les goupilles de support d'étagère (L) au même niveau. L'étagère n'est
donc pas inclinée. Mettez la pièce (9,10) dans l'unité selon le schéma. Inclinez et posez la
tablette réglable (9,10) sur les goupilles de support de tablette.
(ESP)
Inserte el perno de soporte de la estantería (L) en las partes (3,4,5,6) según el diagrama.
Asegúrese de colocar los estantes de soporte del estante (L) en el mismo nivel. Así que el
estante no está inclinado. Coloque la parte (9,10) en la unidad según el diagrama. Incline y
apoye el estante ajustable (9,10) sobre los pasadores de soporte del estante.
(DE)
Stecken Sie den Regalstützstift (L) in die Teile (3,4,5,6) gemäß der Abbildung ein. Stellen Sie
sicher, dass Sie die Regalstützstifte (L) in gleicher Höhe platzieren. Dadurch wird das Regal
nicht verkanten. Setzen Sie das Teil (9,10) in die Baueinheit gemäß der Abbildung ein. Neigen
Sie das verstellbare Regal (9,10) und legen Sie es auf die Regalstützstifte.

Copyright ©by Walker Edison Furniture Co., LLC. All rightsreserved.
Step 10
P.19
2022
M
N
N
11
12
M
N
N
R
Q
Q
R
(EN)
Using Screw (N) attach Door Hinge (M), using screw (R) attach Metal piece (Q) to part (11,12)
with Philips head screwdriver as per diagram.
(FR)
Utilisez la vis (N) pour fixer la charnière de la porte (M), utilisez la vis (R) pour fixer la pièce
métallique (Q) à la pièce (11,12) avec un tournevis cruciforme conformément au schéma.
(ESP)
Use el tornillo (N) para fijar la bisagra de la puerta (M), y use el tornillo (R) para fijar la pieza
metálica (Q) a la parte (11,12) con un destornillador de cabeza Philips según el diagrama.
(DE)
Befestigen Sie mit der Schraube (N) das Türscharnier (M), und befestigen Sie mit der
Schraube (R) das Metallstück (Q) an das Teil (11,12) durch den Kreuzschlitzschraubendreher
von Philips gemäß der Abbildung.

Copyright ©by Walker Edison Furniture Co., LLC. All rightsreserved.
Step 11
P.20
2022
P
M
1
2
11
M
P
11 N
N
M
(EN)
Insert and press the Plastic Pivot (P) into part (1,2), pick up the door (11) and fit the Door hinge (M) over
the guide rail on the top panel (1) ,then place the door hinge (M) under the guide rail of bottom panel
(2). Using Screw (N) attach Door hinge (M) to part (11) with Philips head screwdriver as per diagram.
(FR)
Insérez et appuyez sur le pivot en plastique (P) dans la pièce (1,2), ramassez la porte (11) et placez la
charnière de la porte (M) sur le rail de guidage du panneau supérieur (1), puis placez la charnière de
porte (M) sous le rail de guidage du panneau inférieur (2). Utilisez la vis (N) pour fixer la charnière de
porte (M) à la pièce (11) avec un tournevis cruciforme conformément au schéma.
(ESP)
Inserte y presione el pivote de plástico (P) en la parte (1,2), recoja la puerta (11) y coloque la bisagra
de la puerta (M) sobre el carril de guía en panel superior (1) ,luego coloque la bisagra de la puerta (M)
debajo del carril de guía del panel inferior (2). Use el tornillo (N) para fijar la bisagra de la puerta (M) a
la parte (11) con un destornillador de cabeza Philips según el diagrama.
(DE)
Setzen Sie den Kunststoffbolzen (P) ein und drücken Sie ihn in das Teil (1,2). Nehmen Sie die Tür (11)
auf und montieren Sie das Türscharnier (M) über die Führungsschiene an der oberen Platte (1), dann
platzieren Sie das Türscharnier (M) unter die Führungsschiene der Bodenplatte (2). Befestigen Sie das
Türscharnier (M) an das Teil (11) durch den Kreuzschlitzschraubendreher von Philips mit der Schraube
(N) gemäß der Abbildung.
