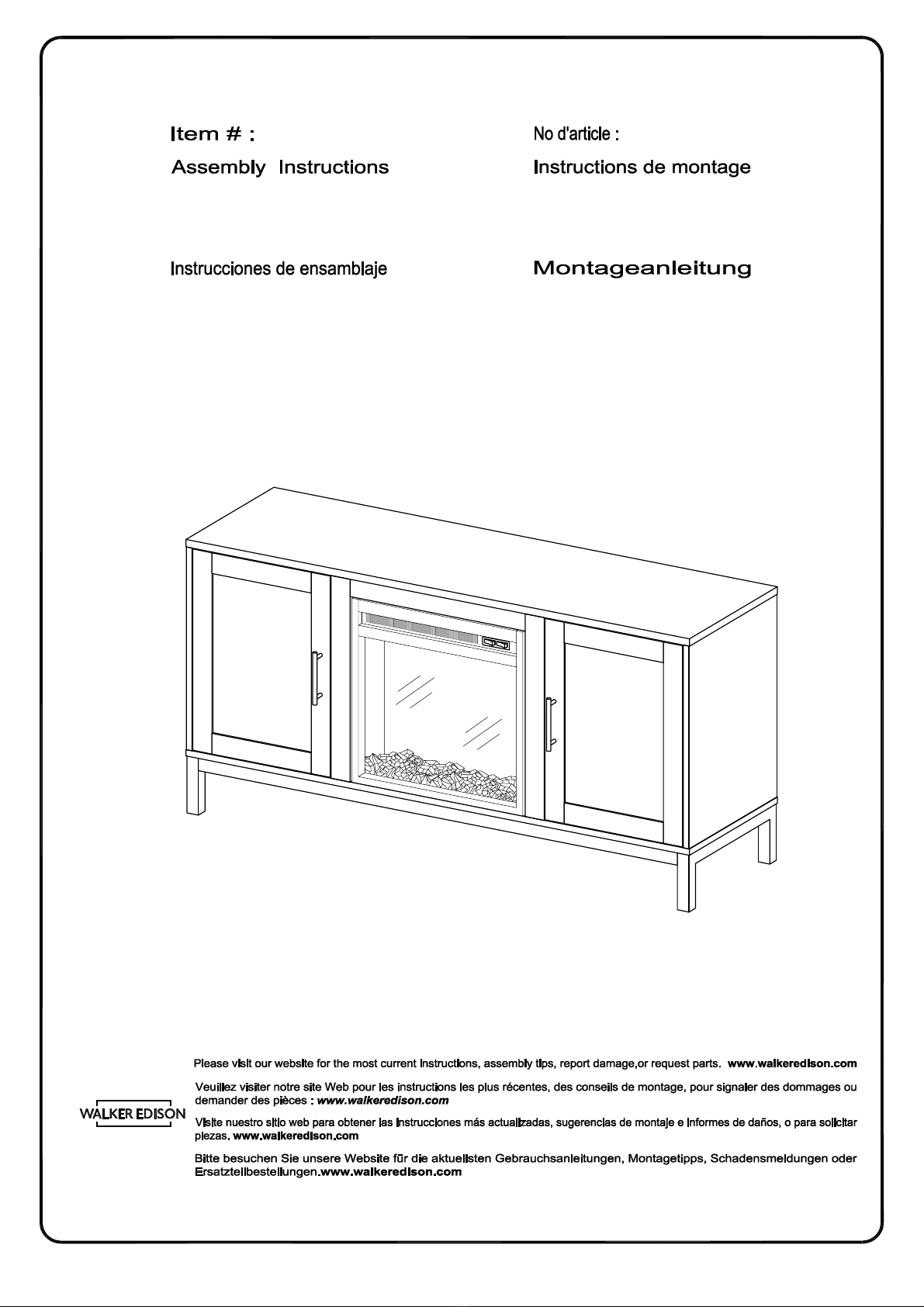

Walker Edison W52FP18AV User manual

P.1
Copyright 2016by Walker Edison Furniture Co., LLC. All rightsreserved.
Revised 05/08/2021 (I)
W52FP18AV W52FP18AV
W52FP18AV W52FP18AV
TM
ÍtemN.°: Artikel# :
1 页

P.2
Copyright
201
6by Walker Edison Furniture Co., LLC. All rightsreserved.
GeneralAssembly Guidelines
I.Ensurethatallpartsandhardwareareavailablebeforebeginning assembly.
II. Followeachstepcarefullytoensure theproper assembly of this product.
21
III.Twopeoplearerecommendedfor easeintheassembly of this product.
IV.Thethreemain typesofhardware usedtoassemblethis product are: wood
dowels,screwsandbolts.
V.Theprovidedglueistosecurewooddowelsin place.Whenfirst inserting dowels,
locatetheappropriatehole forthedowel,placeasmallamount of glue inthe hole
andinsertthedowel.Wipeawayexcessglueimmediately.
Infutureassemblystepswhendowelsarenecessary toattachassembly parts
together,placeasmallamountofglueonthe endofthedowelbeforeattaching
partstogether.Wipeawayexcessglueimmediately.
VI.APhillipsheadscrewdriverisrequiredfortheassemblyofthis product.
VII.Power toolsshould notbeusedtoassemblethis product.
.Concealedhingesarethree-way adjustable.
Horizontal
byscrewadjustment
In-and-Out
bylooseningthehinge-arm
mountingscrewor viacam
adjustment
Vertical
Viaslotsin themounting
plateorvia camadjustment
Door
Side panels Side panels Side panels
Door Door
VIII.Drillmaybeneededforsecuringproduct towall.
(EN)

P.3
Copyright
201
6by Walker Edison Furniture Co., LLC. All rightsreserved.
Instructionsdemontageg nrales
I.Assurez-vousquetouteslespiècesettoutlemat rielsontdisponiblesavantdecommencer
lemontage.
II. Suivezattentivementchaque tapeafindevousassurerdumontagead quatdeceproduit.
21
III.Ilest recommand d'êtredeux pour faciliterlemontagedeceproduit.
IV.Lesprincipauxtypesdemat rielutilis spourassemblerceproduitsont:desgoujons
enbois,desvisetdes boulons.
V.La collefournieapour but demaintenirenplaceles goujons enbois.Quand vous ins rez
lesgoujons, localisezletrou appropri pour legoujon, d posezunepetitequantit decolle
dansletrou et ins rezlegoujon. Essuyezl'excès decolleimm diatement.
Danslesprochaines tapesdemontage,lorsquedesgoujonssontn cessairespour
assemblerlespièces, dposezunepetitequantit decolle àl'extr mit du goujon
avantd'assemblerlespièces.Essuyezl'excèsdecolleimm diatement.
VI.Un tourneviscruciformeest requispour lemontagedeceproduit.
VII. Desoutils lectriquesnedoivent pas êtreutilis s pour monterceproduit.
.Lescharnièresdissimul essontr glablesentroissens.
Àl'horizontale
parr glagedevis
int rieur et ext rieur
endesserrantlebrasdela
charnièrevis demontage
ouparr glagedeverrou à
came
Àlaverticale
Parlesfentesdanslaplaque
demontageouparr glagede
verrou àcame
Porte
Panneauxlatéraux
VIII.Uneperceusepeut êtren cessairepour fixerleproduitaumur.
(FR)
Porte
Panneauxlatéraux
Porte
Panneauxlatéraux

P.4
Copyright
201
6by Walker Edison Furniture Co., LLC. All rightsreserved.
Pautasgeneralesparaelensamblaje
I. Asegúresedequetodaslaspartesyherrajesest ndisponiblesantesdelensamblaje.
II. Sigacadapasocuidadosamenteparagarantizarelensamblajecorrectodeesteproducto.
21
III.Serecomiendaquedospersonas realicenelensamblajedeesteproductopara una mayor
facilidad.
IV.Lostrestiposprincipalesdeherrajeusadosparaensamblaresteproductoson:clavijas
demadera,tornillosypernos.
V.Elpegamentoqueseproporcionaesparaasegurarlasclavijasdemaderaensulugar.
Cuandoinsertelasclavijas, ubiqueelagujeroadecuadoparalaclavija,coloqueuna
pequeñacantidaddepegamentoenelagujero einsertelaclavija.Limpieelexcesode
pegamentodeinmediato.
Enlospasosposterioresdelensamblaje,cuandolasclavijasseannecesarias para fijarlas
partesdelensamblaje, coloqueunapequeñacantidaddepegamentoenelextremodela
clavijaantesdeunirlas partes.Limpieelexcesodepegamentodeinmediato.
VI.Esnecesarioun destornillador Phillips para elensamblajedeesteproducto.
VII. Nosedeberánusarherramientasel ctricasenelensamblajedeesteproducto.
.Lasbisagrasocultassonajustablesentres formas.
Horizontal
medianteelajustedeltornillo
Haciaadentrooafuera
alaflojarelbrazodela bisagra
tornillodemontajeomediante
ajustedela leva
Vertical
por medioderanuras enla
placademontajeomediante
elajustedelaleva
Puerta
Paneles laterales
VIII.Esprobablequesenecesiteuntaladroparaasegurarelproductoalapared.
(ESP)
Puerta
Paneles laterales
Puerta
Paneles laterales

P.5
Copyright
201
6by Walker Edison Furniture Co., LLC. All rightsreserved.
Allgemeine Montagerichtlinien
I.AchtenSiedarauf,dassvorBeginnderMontagealleBauteileundHardwarezur
Verfügung stehen.
II. BefolgenSiejedenSchritt genau, um dieordnungsgemäßeMontagedieses Produkts zu
gewährleisten.
21
III.EswerdenzweiPersonenempfohlen, um dieMontagedieses Produkts zuvereinfachen.
IV.DiedreiHaupttypenvonBeschlägen, diezur Montagedieses Produkts verwendetwerden,
sind:Holzdübel SchraubenundBolzen.
V.Der mitgelieferteLeim dient zur Befestigung vonHolzdübeln. Beim erstenEinsetzenvon
Dübeln das passendeDübellochfinden, einekleineMengeKleberindas Lochgeben und den
Dübeleinsetzen. ÜberschüssigenKlebersofortabwischen.
In zukünftigenMontageschritten, wenn Dübelzur Befestigung vonMontageteilenbenötigt
werden, einekleineMengeKlebstoff auf das Endedes Dübels geben, bevor dieTeile
miteinander befestigtwerden. ÜberschüssigenKlebersofortabwischen.
VI.Zur MontagediesesProduktswird einPhillips Schlitzschraubenzieherbenötigt.
VII. EsdürfenkeineElektrowerkzeugezur Montagedieses Produkts verwendetwerden.
.DieverdecktenScharnieresind indreiRichtungenverstellbar.
Horizontal
durcheineSchraubenverstellung
Tür
Seitenwände
VIII.Möglicherweisewird einBohrerbenötigt,umdas ProduktanderWand zubefestigen.
(DE)
Tür
Seitenwände
Tür
Seitenwände
Ein-und Ausschalten
durchdas Lösendes Scharnierarms
oderdurcheine Befestigungsschraube
oder übereinen NockenEinstellung
Vertical
Überdie Schlitze inderHalterungsplatte
oder überNockenverstellung

P.6
Copyright
201
6by Walker Edison Furniture Co., LLC. All rightsreserved.
Listade piezas
1
2
3
4
5
6
7
7
9
10
10
11
11
8
8
13
13
12
12

A
B
C
D
E
F
G
H
J
P.7
Copyright
201
6by Walker Edison Furniture Co., LLC. All rightsreserved.
HardwareList Listedu matériel
Listedespièces
Ø8x30mm Woodendowel 22 pcs
8pcs BoltØ6x50mm
Ø8x5x16mm Shelf supportpin 8 pcs
8pcs Plasticwedges
Cheville enbois
Boulon
Goupille desupportd'étagère
Caleenplastique
Cambolt 14 pcs Ø6x35mm
Boulon àcame
Camlock 14 pcs Ø15x11mm
Serrure àcame
10 pcs BoltØ6x40mm
Boulon
8pcs BoltØ6x12mm
Boulon
18 pcs WasherØ6x16x1mm
Rondelle
Clavijademadera
Perno
Pernodesoportedelestante
Cuñadeplástico
Holzdübel
Bolzen
Regalstützstift
Kunststoffkeile
Pernode leva
Nockenbolzen
Cerraduradeleva
Nockenverschluss
Perno
Bolzen
Perno
Bolzen
Arandelas
Unterlegscheibe

P.8
Copyright 2016by Walker Edison Furniture Co., LLC. All rightsreserved.
L
M
N
P
R
S
U
K
Q
HardwareList Listedu matériel
Listedespièces
Sticker 14 pcs
Gluetube 1 pc
Ø30mm
8pcs ScrewØ3x17mm
M4 HexKey 1 pc
FireplaceInsert 1 pc
F18V66L-6
CE18V60L-9(UK) Insertde cheminée
Autocollant
Tubedecolle
Vis
Cléhexagonale
4pcs Hinge
Charnière
16 pcs ScrewØ3.5x14mm
Vis
2pcs Handle
Poignée
4pcs BoltØ4x22mm
Boulon
CE18V60L-8(UK)
Pegatina
Tubo depegamento
Tornillo
Llavehexagonal
Insertodechimenea
KamineinsatzInsert
Aufkleber
Klebertube
Schraube
Innensechskantschlüssel
Bisagra
Scharnier
Tornillo
Schraube
manija
Griff
Perno
Bolzen
Ø26mm
1 页

P.9
Copyright
201
6by Walker Edison Furniture Co., LLC. All rightsreserved.
W
V
HardwareList Listedu matériel
Listedespièces
4pcs ScrewØ4x12mm
2pcs Lshapebracket
Vis
Support en L
Philipsheadscrewdriverrequiredforassembly
(notincluded)
The hardware quantities listed above are required for proper assembly.Someextrahardware may also
have been included.
Se requiere un destornilladorde cabezaPhilipsparaelmontaje
(noincluido)
Untourneviscruciformeestrequispourl’assemblage.
(noninclus)
FürdieMontage benötigenSie einen Kreuzschlitzschraubenzieher
(nicht enthalten)
Tornillo
Soporteenformade L
Schraube
L-förmigeHalterung

A
A
1
7
7
9
B
B
B
B
B
B
P.10
Copyright
201
6by Walker Edison Furniture Co., LLC. All rightsreserved.

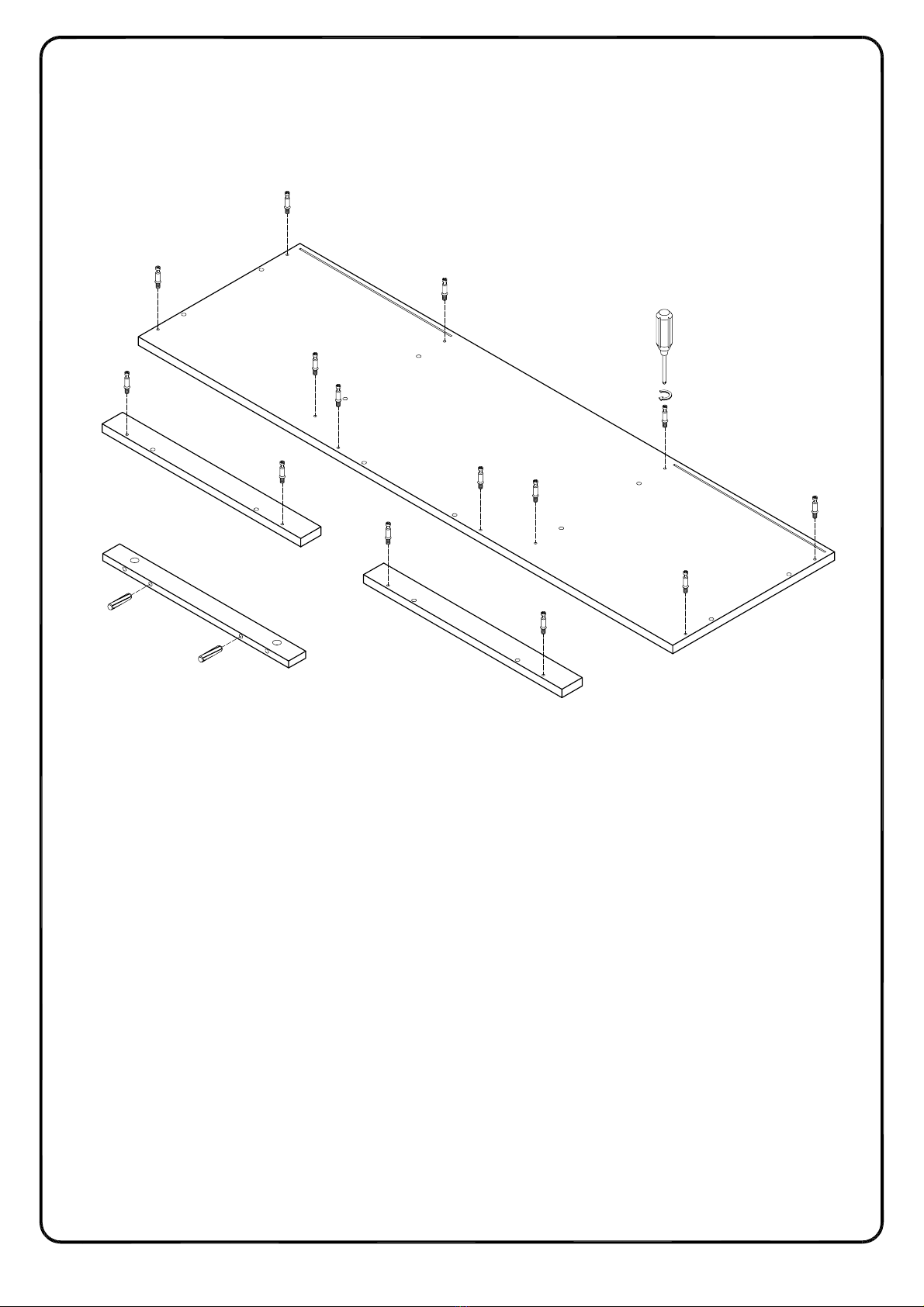

Step 1
Insertwoodendowel (A) intofireplacefaceplate(9).Secure cambolt(B) tofireplacefaceplate(7)
and toppanel (1).
(EN)
(FR)
Insérezla chevilleenbois(A) danslafaçadedufoyer (9).Fixezleboulon àcame(B) àlaplaque
frontale dufoyer (7)etle panneausupérieur(1).
(ESP)
Insertela clavija demadera (A)enla placafrontaldela chimenea(9).Asegureelperno de leva
(B) al la placafrontaldela chimenea(7)yal panel superior(1).
(DE)
Holzdübel (A) in Kaminabdeckung(9) einsetzen.Ausklinkbolzen(B)an Kaminabdeckung (7)
undoberePlatte(1)sichern.
B
B
B
B
B
B

34
56
A
A
A
A
A
A
A
A
A
A
P.11
Copyright
201
6by Walker Edison Furniture Co., LLC. All rightsreserved.

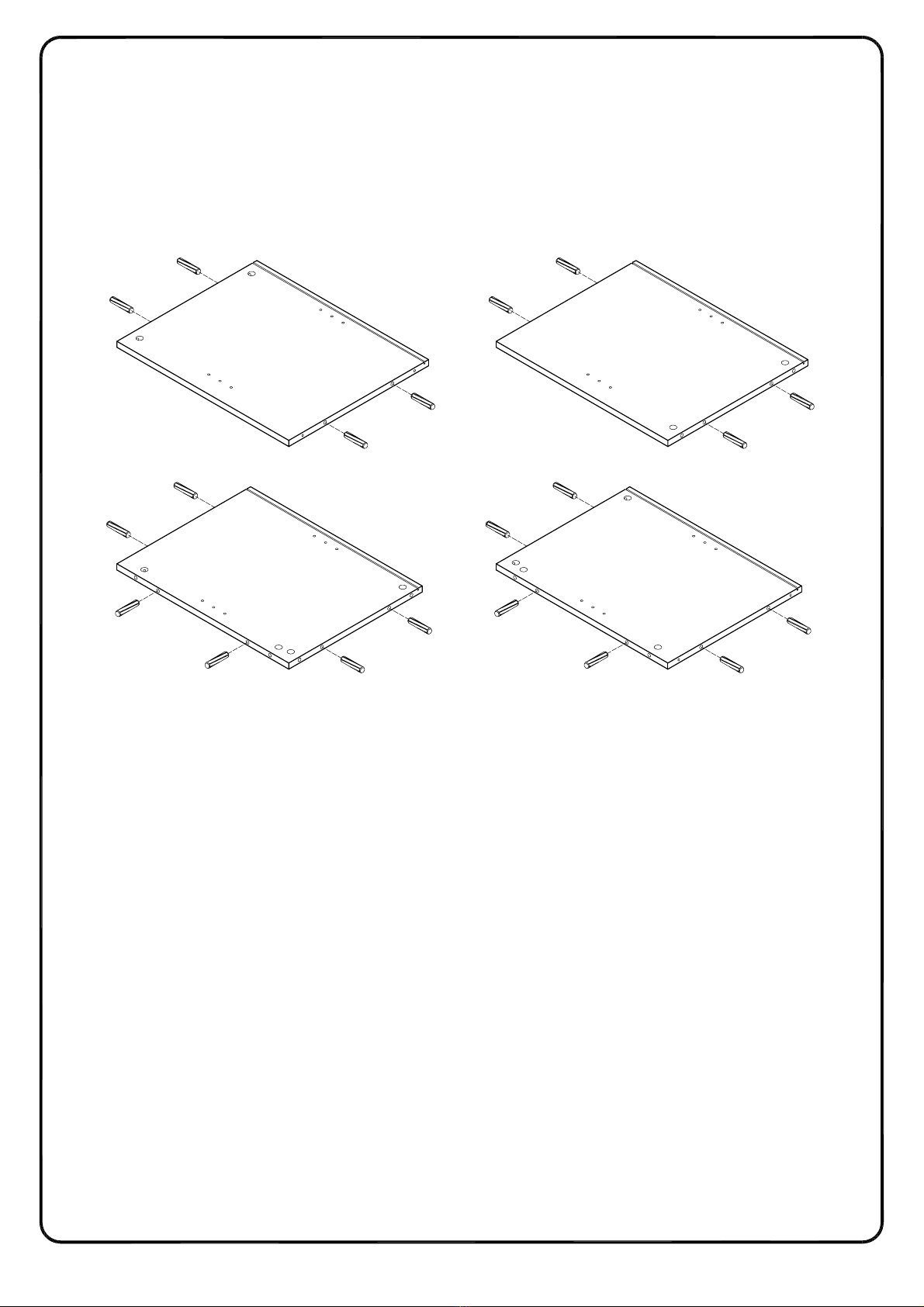

Step 2
Insertwoodendowel (A) intosidepanel(3,4,5,6).
(EN)
(FR)
Insérezunegoujonenbois(A)dansle panneau latéral(3,4,5,6).
(ESP)
Insertela clavija demadera (A)enelpanellateral(3,4,5,6).
(DE)
Holzdübel (A) in Seitenwand(3,4,5,6)einstecken.

5
7
76
C
C
21 3
C
C
P.12
Copyright
201
6by Walker Edison Furniture Co., LLC. All rightsreserved.

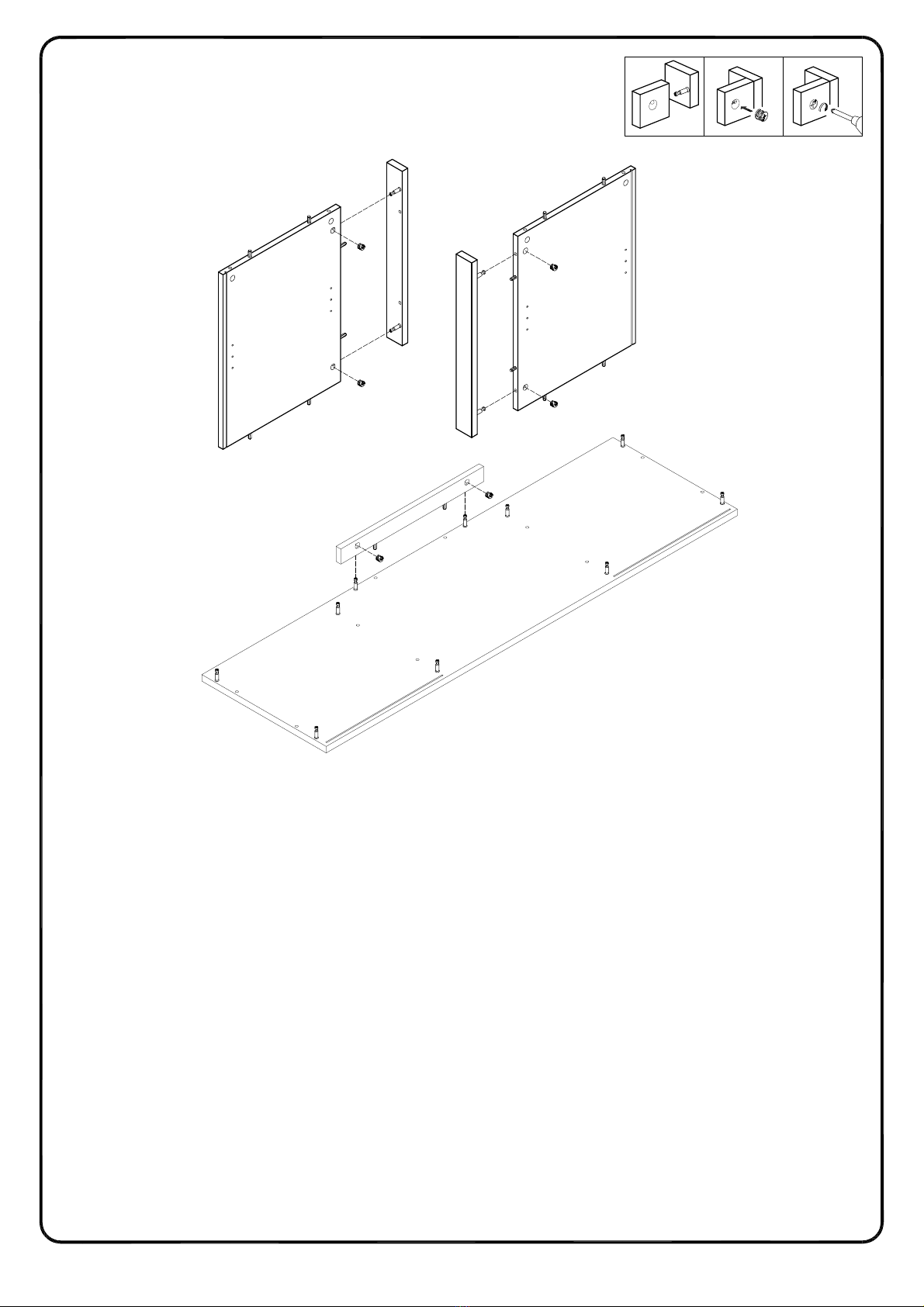

Step 3
Attachparts(5,6)intoparts(7),part(9) intopart(1),thenusingcamlock(C)secureparts (7)to
parts(5,6) ,andusingcamlock(C)securepart(9)topart(1)withPhillipsheadscrewdriveras per
diagram.
(EN)
(FR)
Fixezlespièces(5,6)danslespièces(7),la pièce(9)dansla pièce(1),puis àl'aide du verrou à
came(C),fixezlespièces(7)auxpièces(5,6) et àl'aideduverrou àcame(C)Fixezlapièce(9) à
la pièce(1)avecuntourneviscruciformeselon leschéma.
(ESP)
Conectelaspartes(5,6)enlaspartes(7),la parte(9)enla parte(1),luegouseelbloqueo de leva
(C)asegurelaspartes(7)alaspartes(5,6) yuseelbloqueodeleva(C)asegure laparte(9)ala
parte(1) conundestornillador Phillipscomosemuestra en eldiagrama.
(DE)
BefestigenSie die Teile (5,6)inTeilen(7),Teile(9) in Teil(1),befestigenSiedann mit der
Nockenverriegelung(C)die Teile (7)andenTeilen(5,6)undverwendenSie dieNockenverriegelung
(C).Teil(9) mitKreuzschlitzschraubendreher gemäß AbbildunganTeil(1)befestigen.
1
9C
C

3
4
5
6
2
D
D
D
D
R

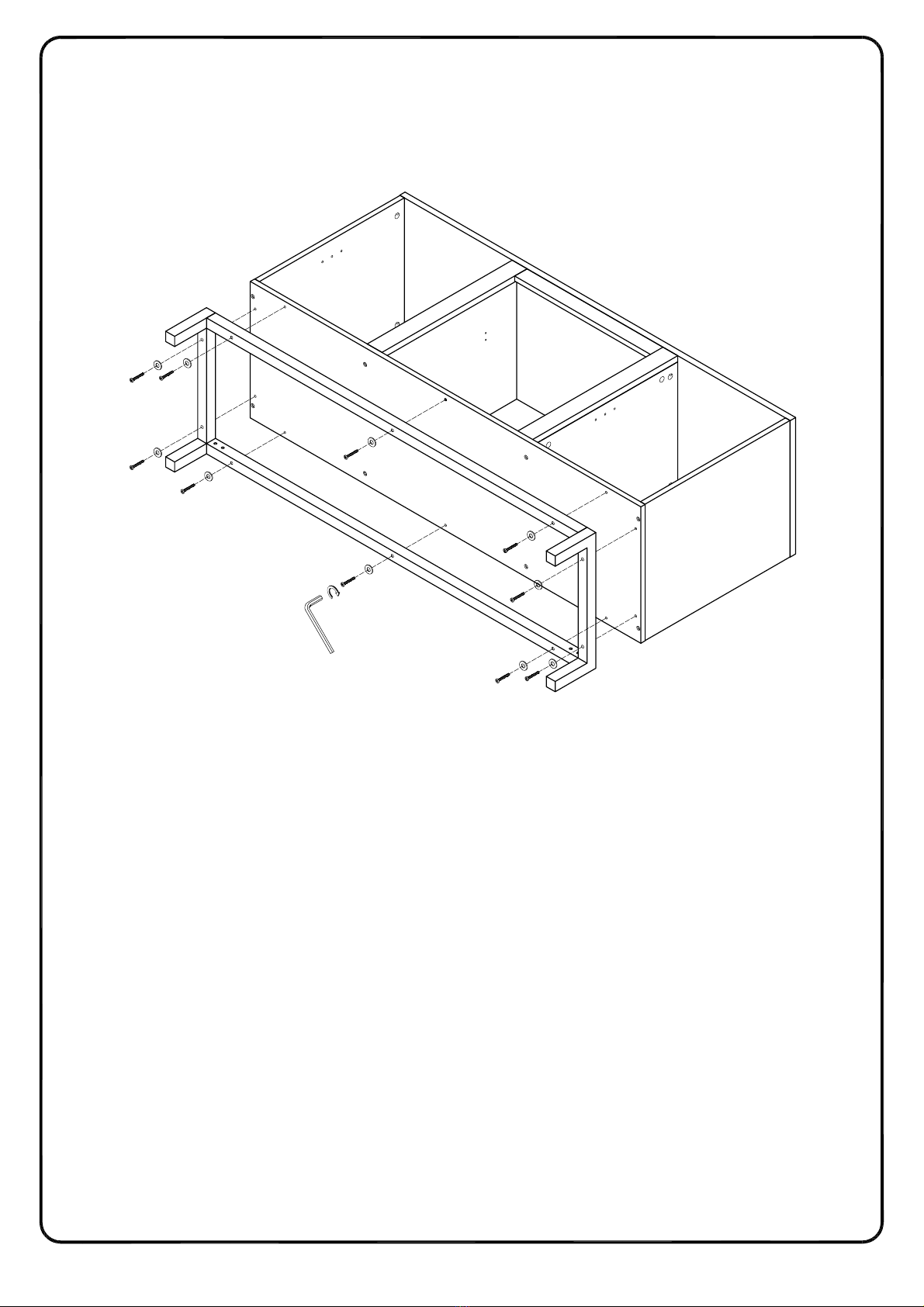

Step 4
Usewrench(R)tosecure bottompanel (2) tosidepanel (3,4,5,6) withbolt (D).
(EN)
(FR)
Utilisezlacléhexagonal(R)pour fixer lepanneauinférieur (2) aupanneaulatéral(3,4,5,6)avec le
boulon(D).
P.13
Copyright
201
6by Walker Edison Furniture Co., LLC. All rightsreserved.
(ESP)
Usela llavehexagonal(R)parafijar elpanelinferior (2) alpanellateral(3,4,5,6)conelperno (D).
(DE)
MitSchraubenzieher (R)Unterseite(2)mitSchraube(D)anSeitenwänden(3,4,5,6)befestigen.

21 3
Step 5
Slidebackpanels(11)intogrooves.Inserttoppanel (1) intosidepanels(3,4,5,6),then using cam
lock(C)securetoppanel (1) tosidepanels(3,4,5,6)withPhilipsheadscrewdriveras perdiagram.
(EN)
(FR)
Faitesglisserlespanneauxarri re(11)danslesrainures.Insérezle panneau supérieur(1)dans
lespanneauxlatéraux(3,4,5,6),puis àl'aideduverrou àcame(C),fixezlepanneau supérieur(1)
auxpanneauxlatéraux(3,4,5,6) àl'aided'untourneviscruciformediagramme.
P.14
Copyright
©
201
6by Walker Edison Furniture Co., LLC. All rightsreserved.
(ESP)
Deslicelospanelestraseros(11) enlasranuras.Inserteelpanelsuperior (1)en los paneles
laterales(3,4,5,6)y,acontinuación,conelbloqueodeleva(C),fije el panel superior(1)alos
paneleslaterales(3,4,5,6)conundestornilladordecabezaPhilips segúndiagrama.
(DE)
SchiebenSie die Rückwände(11) in die Nuten.SetzenSie die obere Platte(1)indieSeitenwände
(3,4,5,6) einundbefestigenSie die obere Platte(1) mitdemNockenschloss (C)mit einem
Kreuzschlitzschraubendreher gemäß denSeitenplatten (3,4,5,6)Diagramm.
3
4
56
11
11
1
C
C
C
C
C
C
C
C

12
12
13
13
FG
R
F
G
Step 6
Insertleg(13) intosupportbar(12),thenusewrench(R)tosecure supportbar(12)withwasher
(G) and bolt (F).
(EN)
(FR)
Insérezle pied(13) danslabarredesupport(12),puisutilisezla cléhexagonal(R)pourfixerla
barredesupport(12)avecle boulon(G)etla rondelle(F).
P.15
Copyright
201
6by Walker Edison Furniture Co., LLC. All rightsreserved.
(ESP)
Insertela para(13)enla barra desoporte(12),luegousela llavehexagonal(R)parafijarla
barradesoporte(12) conla arandelas(G)yel perno (F).
(DE)
Bein (13) in Stützstange(12) einsetzen,dannSchraubenschlüssel(R)verwenden, um Stützstange
(12)mitUnterlegscheibe(G)undBolzen(F)zusichern.

12
12
13
13
2
G
E
R
Step 7
Usewrench(R)tosecure leg(13) andsupportbar (12)tobottompanel(2)withwasher(G) and
bolt(E).
(EN)
(FR)
Utilisezlacléhexagonal(R)pour fixer le pied(13)etlabarredesupport(12)aupanneau inférieur
(2) avecleboulon(G)etlarondelle (E).
P.16
Copyright
201
6by Walker Edison Furniture Co., LLC. All rightsreserved.
(ESP)
Usela llavehexagonal(R)parafijar la para(13)ylabarradesoporte(12) aelpanelinferior(2)
conArandelas(G)yla Perno(E).
(DE)
Bein (13) undStützstange(12)mitSchraubenschlüssel (R)anunterePlatte(2)mit
Unterlegscheibe(G)undBolzen(E)befestigen.

11
11

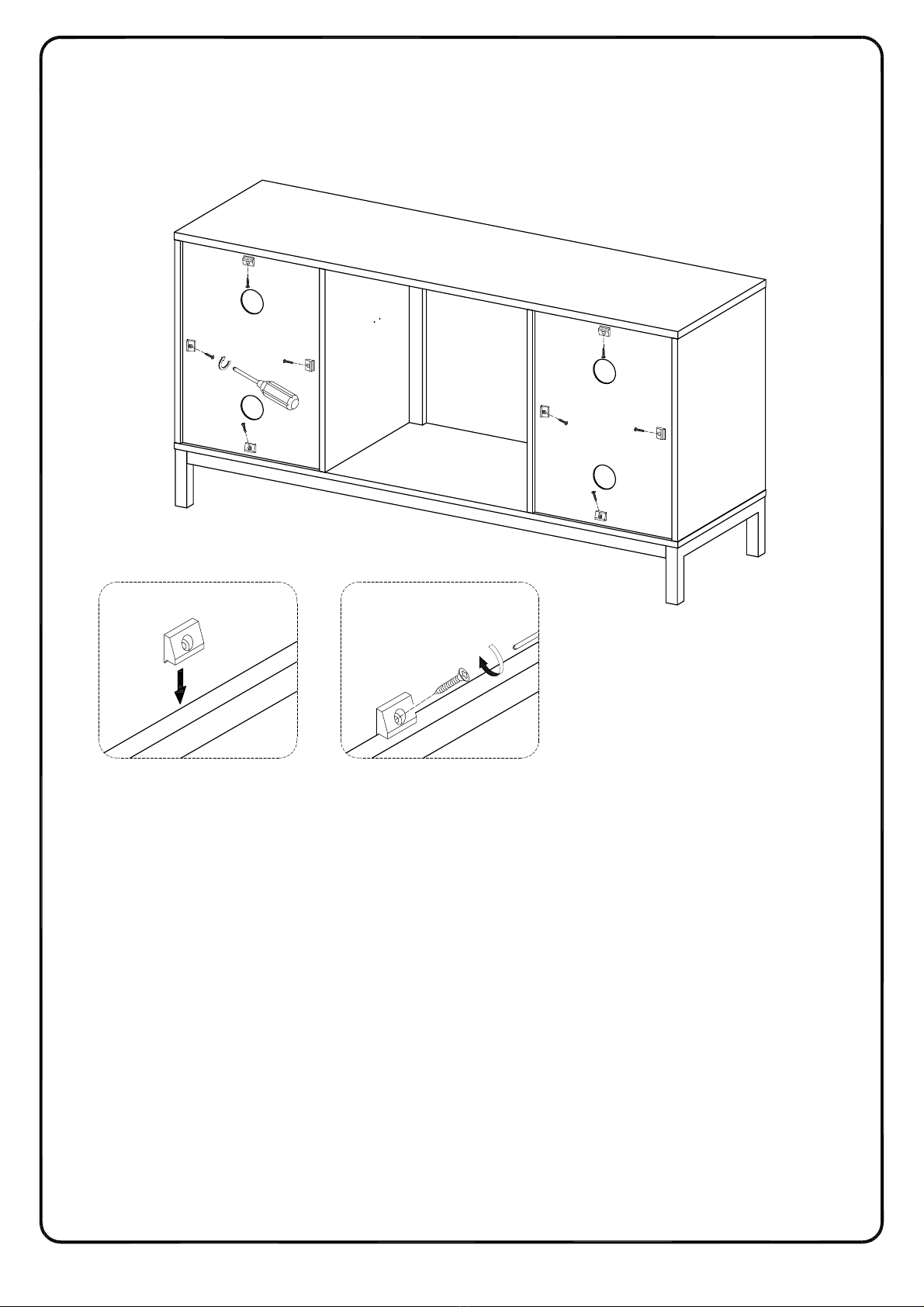

Step 8
Secure plasticwedges(J)tobackpanel (11)withscrew (K).
(EN)
(FR)
Fixezle caleenplastique(J)aupanneauarrière(11)aveclavis (K).
P.17
Copyright
201
6by Walker Edison Furniture Co., LLC. All rightsreserved.
(ESP)
Asegurela cuñadeplástico(J)alpaneltrasero(11)conel tornillo(K).
(DE)
Kunststoffkeile(J)mitSchraube(K)anhinterePlatte(11)sichern.
J
K
J

Q
Q
Q
Step 9
Placesticker (Q)overholesasper diagram.
(EN)
(FR)
Placezl'autocollant(Q)surlestrousconformément au schéma.
P.18
Copyright
201
6by Walker Edison Furniture Co., LLC. All rightsreserved.
(ESP)
Coloquela pegatina(Q)para cubrirlosagujerossegúneldiagrama.
(DE)
Aufkleber (Q)wiein derAbbildung über denLöchernanbringen.

10
10
3
5
6
4
H
H
Step 10
Insertshelfsupportpin (H)intosidepanel(3,4,5,6),placeshelf(10)ontopofshelf support pin(H).
(EN)
(FR)
Insérezla goupilledesupportd'étagère (H)aupanneaulatéral (3,4,5,6),puis placez l'étagère(10)
sur la goupilledesupportd'étagère(H).
P.19
Copyright
201
6by Walker Edison Furniture Co., LLC. All rightsreserved.
(ESP)
Inserteelpernodesoportedelaestantería(H)enlospaneleslaterales(3,4,5,6), y luego coloque el
estante(10) enlapartesuperiordeelpernodesoportede laestantería(H).
(DE)
Regalbodenträgerzapfen(H)indieSeitenplatte(3,4,5,6)einsetzen und Regalbett (10)auf dem
Regalbodenträgerzapfen(H)platzieren.
H
H
H
H

8
8
L
L
L
L
M
M
M
M
N
P
N
P
Step 11
Attachhandle(N)todoor (8) withbolt(P).Securehinge(L) todoor (8) withscrew (M).
(EN)
(FR)
Fixezla poignée(N) àlaporte(8) aveclarondelle(P).Fixezlacharnière(L) àla porte(8)avec la
vis (M).
P.20
Copyright
201
6by Walker Edison Furniture Co., LLC. All rightsreserved.
(ESP)
Asegurela manija(N)alapuerta(8) conla Perno(P).Asegurela bisagra(L) alapuerta(8)con el
tornillo(M).
(DE)
Griff(N)mitBolzen(P)anTür(8) befestigen.Scharnier (L) mitSchraube(M)anTür(8) sichern.
