Walker Edison SIGL7J User manual

SIGL7J
temN.°: Artikel# :
Revised 24/06/2022(F)
TM
SIGL7J
SIGL7J
SIGL7J
Copyright ©by Walker Edison Furniture Co., LLC. All rightsreserved. P.1
2022

(EN)
GeneralAssembly Guidelines
I.Ensurethatallpartsandhardwareareavailablebeforebeginning assembly.
II. Followeachstepcarefullytoensure theproper assembly of this product.
III.Twopeoplearerecommendedfor easeintheassembly of this product.
IV.Thethreemain typesofhardware usedtoassemblethis product are: wood
dowels,screwsandbolts.
V.Theprovidedglueistosecurewooddowelsin place.Whenfirst inserting dowels,
locatetheappropriatehole forthedowel,placeasmallamount of glue inthe hole
andinsertthedowel.Wipeawayexcessglueimmediately.
Infutureassemblystepswhendowelsarenecessary toattachassembly parts
together,placeasmallamountofglueonthe endofthedowelbeforeattaching
partstogether.Wipeawayexcessglueimmediately.
VI.APhillipsheadscrewdriverisrequiredfortheassemblyofthis product.
VII.Power toolsshould notbeusedtoassemblethis product.
.Concealedhingesarethree-way adjustable.
VIII.Drillmaybeneededforsecuringproduct towall.
21
Horizontal
byscrewadjustment In-and-Out
bylooseningthehinge-arm
mountingscrewor viacam
adjustment
Vertical
Viaslotsin themounting
plateorvia camadjustment
Copyright ©by Walker Edison Furniture Co., LLC. All rightsreserved. P.2
2022

(FR)
Instructionsdemontageg nrales
I.Assurez-vousquetouteslespiècesettoutlemat rielsontdisponiblesavantdecommencer
lemontage.
II. Suivezattentivementchaque tapeafindevousassurerdumontagead quatdeceproduit.
III.Ilest recommand d'êtredeux pour faciliterlemontagedeceproduit.
IV.Lesprincipauxtypesdemat rielutilis spourassemblerceproduitsont:desgoujons
enbois,desvisetdes boulons.
V.La collefournieapour but demaintenirenplaceles goujons enbois.Quand vous ins rez
lesgoujons, localisezletrou appropri pour legoujon, d posezunepetitequantit decolle
dansletrou et ins rezlegoujon. Essuyezl'excès decolleimm diatement.
Danslesprochaines tapesdemontage,lorsquedesgoujonssontn cessairespour
assemblerlespièces, dposezunepetitequantit decolle àl'extr mit du goujon
avantd'assemblerlespièces.Essuyezl'excèsdecolleimm diatement.
VI.Un tourneviscruciformeest requispour lemontagedeceproduit.
VII. Desoutils lectriquesnedoivent pas êtreutilis s pour monterceproduit.
.Lescharnièresdissimul essontr glablesentroissens.
VIII.Uneperceusepeut êtren cessairepour fixerleproduitaumur.
21
Àl'horizontale
parr glagedevis int rieur et ext rieur
endesserrantlebrasdela
charnièrevis demontage
ouparr glagedeverrou à
came
Àlaverticale
Parlesfentesdanslaplaque
demontageouparr glagede
verrou àcame
Copyright ©by Walker Edison Furniture Co., LLC. All rightsreserved. P.3
2022

(ESP)
Pautasgeneralesparaelensamblaje
I. Asegúresedequetodaslaspartesyherrajesest ndisponiblesantesdelensamblaje.
II. Sigacadapasocuidadosamenteparagarantizarelensamblajecorrectodeesteproducto.
III.Serecomiendaquedospersonas realicenelensamblajedeesteproductopara una mayor
facilidad.
IV.Lostrestiposprincipalesdeherrajeusadosparaensamblaresteproductoson:clavijas
demadera,tornillosypernos.
V.Elpegamentoqueseproporcionaesparaasegurarlasclavijasdemaderaensulugar.
Cuandoinsertelasclavijas, ubiqueelagujeroadecuadoparalaclavija,coloqueuna
pequeñacantidaddepegamentoenelagujero einsertelaclavija.Limpieelexcesode
pegamentodeinmediato.
Enlospasosposterioresdelensamblaje,cuandolasclavijasseannecesarias para fijarlas
partesdelensamblaje, coloqueunapequeñacantidaddepegamentoenelextremodela
clavijaantesdeunirlas partes.Limpieelexcesodepegamentodeinmediato.
VI.Esnecesarioun destornillador Phillips para elensamblajedeesteproducto.
VII. Nosedeberánusarherramientasel ctricasenelensamblajedeesteproducto.
.Lasbisagrasocultassonajustablesentres formas.
VIII.Esprobablequesenecesiteuntaladroparaasegurarelproductoalapared.
21
Horizontal
medianteelajustedeltornillo Haciaadentrooafuera alaflojarelbrazodela bisagra
tornillodemontajeomediante
ajustedela leva
Vertical
por medioderanuras enla
placademontajeomediante
elajustedelaleva
Copyright ©by Walker Edison Furniture Co., LLC. All rightsreserved. P.4
2022

(DE)
Allgemeine Montagerichtlinien
I.AchtenSiedarauf,dassvorBeginnderMontagealleBauteileundHardwarezur
Verfügung stehen.
II.BefolgenSiejedenSchritt genau, um dieordnungsgemäßeMontagedieses Produkts zu
gewährleisten.
III.EswerdenzweiPersonenempfohlen, um dieMontagedieses Produkts zuvereinfachen.
IV.DiedreiHaupttypenvonBeschlägen, diezur Montagedieses Produkts verwendetwerden,
sind:Holzdübel SchraubenundBolzen.
V.Der mitgelieferteLeim dient zur Befestigung vonHolzdübeln. Beim erstenEinsetzenvon
Dübeln das passendeDübellochfinden, einekleineMengeKleberindas Lochgeben und den
Dübeleinsetzen. ÜberschüssigenKlebersofortabwischen.
In zukünftigenMontageschritten, wenn Dübelzur Befestigung vonMontageteilenbenötigt
werden, einekleineMengeKlebstoff auf das Endedes Dübels geben, bevor dieTeile
miteinander befestigtwerden. ÜberschüssigenKlebersofortabwischen.
VI.Zur MontagediesesProduktswird einPhillips Schlitzschraubenzieherbenötigt.
VII.EsdürfenkeineElektrowerkzeugezur Montagedieses Produkts verwendetwerden.
.DieverdecktenScharnieresind indreiRichtungenverstellbar.
VIII.Möglicherweisewird einBohrerbenötigt,umdas ProduktanderWand zubefestigen.
21
Horizontal
durcheineSchraubenverstellung Ein-und Ausschalten
durchdas Lösendes Scharnierarms
oderdurcheine Befestigungsschraube
oder übereinen NockenEinstellung
Vertical
Überdie Schlitze inderHalterungsplatte
oder überNockenverstellung
Copyright ©by Walker Edison Furniture Co., LLC. All rightsreserved. P.5
2022

Listade piezas
1
2
7
14
5
6
4
3
89998
12 13
10
11
10
15
15
16
16
Copyright ©by Walker Edison Furniture Co., LLC. All rightsreserved. P.6
2022

HardwareList Listedu matériel
Listedespièces
Ø8x30mmA Woodendowel
Cheville enbois
Clavijademadera
Holzdübel
34 pcs
Ø15x11mmC Camlock
Serrure àcame
Cerraduradeleva
Zylindermutter
20 pcs
Ø6x35mmB Cambolt
Boulon àcame
Pernode leva
Nockenschraube
20 pcs
Ø30mmD Sticker
Autocollant
Pegatina
Aufkleber
20 pcs
Ø4x30mmE Screw
Vis
Tornillo
Schraube
3pcs
Ø6x12mmF Bolt
Boulon
Perno
Bolzen
12 pcs
M6x28mmG Bolt
Boulon
Perno
Bolzen
6pcs
Ø8x5x16mmH Shelf supportpin
Goupille desupportd'étagère
Pernodesoportedelestante
Regalstützstift
4pcs
Copyright ©by Walker Edison Furniture Co., LLC. All rightsreserved. P.7
2022

HardwareList Listedu mat riel
Listedespièces
M4N HexKey
Cl hexagonale
Llavehexagonal
Inbusschlüssel
1pc
Ø35mmJ Europehinge
CharnièreEurope
BisagradeEuropa
Europa-Scharnier
4pcs
Ø3.5x14mmK Screw
Vis
Tornillo
Schraube
24 pcs
Ø3x17mmM Screw
Vis
Tornillo
Schraube
8pcs
LPlasticwedge
Caleenplastique
Cuñadeplástico
Kunststoffkeil
8pcs
Ø4x25mmR Screw
Vis
Tornillo
Schraube
2pcs
PNut
l' crou
Tuerca
Schraube
2pcs
Ø4*12mmQ Screw
Vis
Tornillo
Schraube
2pcs
Copyright ©by Walker Edison Furniture Co., LLC. All rightsreserved. P.8
2022

The hardware quantities listed above are required for proper assembly.Someextrahardware may also
have been included.
Les quantit sde mat riel indiqu es ci-dessus sont requisespour un montage ad quat. Dumat riel
suppl mentairepeut aussi avoir tinclus.
Las cantidades de materiales antes mencionadas son necesarias para el ensamblajeapropiado.Se
podrían incluir algunas piezas de materiales adicionales.
Für die ordnungsgemäße Montage sind dieoben aufgeführten Mengen der jeweiligen Beschlägen
erforderlich.Möglicherweise sind zusätzliche Beschläge enthalten.
Philipsheadscrewdriverrequiredforassembly
(notincluded)
Se requiere un destornilladorde cabezaPhilipsparaelmontaje
(noincluido)
Untourneviscruciformeestrequispourl’assemblage.
(noninclus)
FürdieMontage benötigenSie einen Kreuzschlitzschraubenzieher
(nicht enthalten)
HardwareList Listedu matériel
Listedespièces
SPlasticstrap
Sangleen plastique
Correadeplástico
Kunststoffband
2pcs
UGluetube
Tubedecolle
Tubo depegamento
KleberinTube
2pcs
Ø10x2mmT Rubberpad
Tamponencaoutchouc
Almohadilla degoma
Gummiauflage
2pcs
Copyright ©by Walker Edison Furniture Co., LLC. All rightsreserved. P.9
2022

A
1
7
A
A
A
A
A
Copyright ©by Walker Edison Furniture Co., LLC. All rightsreserved.
Step 1
P.10
2022
(EN)
Insert wooden dowel (A) into part (1,7) as per diagram.
(FR)
Insérez la cheville en bois (A) dans la pièce (1,7) selon le schéma.
(ESP)
Inserte la clavija de madera (A) en la parte (1,7) según el diagrama.
(DE)
Stecken Sie den Holzdübel (A) in das Teil (1,7) gemäß der Abbildung ein.

5
6
B
B
B
B
B
B
B
B
BB
B
B
Copyright ©by Walker Edison Furniture Co., LLC. All rightsreserved.
Step 2
P.11
2022
(EN)
Secure Cam bolt (B) into part (5,6) with Philips head screwdriver as per diagram.
(FR)
Fixez le boulon à came (B) dans la pièce (5,6) avec un tournevis cruciforme conformément au
schéma.
(ESP)
Asegure el perno de leva (B) en la parte (5,6) con un destornillador de cabeza Philips como
se muestra en el diagrama.
(DE)
Befestigen Sie die Nockenschraube (B) in das Teil (5,6) durch den
Kreuzschlitzschraubendreher von Philips gemäß der Abbildung.

2
3
A
A
A
A
A
A
A
A
B
B
B
B
B
B
B
B
Copyright by Walker Edison Furniture Co., LLC. All rightsreserved.
Step 3
P.12
2022
(EN)
Insert wooden dowel (A) into part (2,3), Secure Cam bolt (B) into part (2,3) with Philips head
screwdriver as per diagram.
(FR)
Insérez la cheville en bois (A) dans la pièce (2,3), puis fixez le boulon à came (B) dans la
pièce (2,3) avec un tournevis cruciforme conformément au schéma.
(ESP)
Inserte la clavija de madera (A) en la parte (2,3), luego fije el perno de leva (B) en la parte
(2,3) con un destornillador de cabeza Philips según el diagrama.
(DE)
Stecken Sie den Holzdübel (A) in das Teil (2,3) ein, dann befestigen Sie die
Nockenschraube (B) in das Teil (2,3) mit dem Kreuzschlitzschraubendreher von Philips
gemäß der Abbildung.

8
8
9
9
9
A
A
A
AA
A
A
AA
A
A
A
A
A
A
AA
A
A
A
Copyright ©by Walker Edison Furniture Co., LLC. All rightsreserved.
Step 4
P.13
2022
(EN)
Insert wooden dowel (A) into part (8,9) as per diagram.
(FR)
Insérez la cheville en bois (A) dans la pièce (8,9) selon le schéma.
(ESP)
Inserte la clavija de madera (A) en la parte (8,9) según el diagrama.
(DE)
Stecken Sie den Holzdübel (A) in das Teil (8,9) gemäß der Abbildung ein.

21 3
8
8
9
9
9
2
C
C
C
C
Copyright ©by Walker Edison Furniture Co., LLC. All rightsreserved.
Step 5
P.14
2022
(EN)
Attach part (8,9) to part (2), using Cam lock (C) secure part (8,9) to part (2) with Philips head
screwdriver as per diagram.
(FR)
Fixez la pièce (8,9) à la pièce (2) et en utilisant le verrou à came (C) fixez la pièce (8,9) à la
pièce (2) avec un tournevis cruciforme conformément au schéma.
(ESP)
Fije la parte (8,9) a la parte (2) y use el cierre de leva (C) para fijar la parte (8,9) a la parte (2)
con un destornillador de cabeza Philips como se muestra en el diagrama.
(DE)
Befestigen Sie das Teil (8,9) an das Teil (2), und Befestigen Sie das Teil (8,9) an das Teil (2)
mit der Zylindermutter (C) durch den Kreuzschlitzschraubendreher von Philips gemäß der
Abbildung.

21 3
8
8
9
9
9
3
C
C
C
C
Copyright ©by Walker Edison Furniture Co., LLC. All rightsreserved.
Step 6
P.15
2022
(EN)
Attach part (3) to part (8,9), using Cam lock (C) secure part (3) to part (8,9) with Philips head
screwdriver as per diagram.
(FR)
Fixez la pièce (3) à la pièce (8,9) et en utilisant le verrou à came (C) fixez la pièce (3) à la pièce
(8,9) avec un tournevis cruciforme conformément au schéma.
(ESP)
Fije la parte (3) a la parte (8,9) y use el cierre de leva (C) para fijar la parte (3) a la parte (8,9)
con un destornillador de cabeza Philips como se muestra en el diagrama.
(DE)
Befestigen Sie das Teil (3) an das Teil (8,9), und Befestigen Sie das Teil (3) an das Teil (8,9)
mit der Zylindermutter (C) durch den Kreuzschlitzschraubendreher von Philips gemäß der
Abbildung.

1
7
E
E
E
Copyright ©by Walker Edison Furniture Co., LLC. All rightsreserved.
Step 7
P.16
2022
(EN)
Attach part (7) to part (1), using Screw (E) secure part (1) to part (7) with Philips head
screwdriver as per diagram.
(FR)
Fixez la pièce (7) à la pièce (1), puis en utilisant la vis (E) serrez la pièce (1) à la pièce (7) avec
un tournevis cruciforme conformément au schéma.
(ESP)
Fije la parte (7) a la parte (1) y use el tornillo (E) para fijar la parte (1) a la parte (7) con un
destornillador de cabeza Philips como se muestra en el diagrama.
(DE)
Befestigen Sie das Teil (7) in das Teil (1), und sichern Sie dann das Teil (1) an das Teil (7) mit
der Schraube (E) durch den Kopfschraubendreher von Philips gemäß der Abbildung.

21 3
5
2
3
C
C
Copyright ©by Walker Edison Furniture Co., LLC. All rightsreserved.
Step 8
P.17
2022
EN)

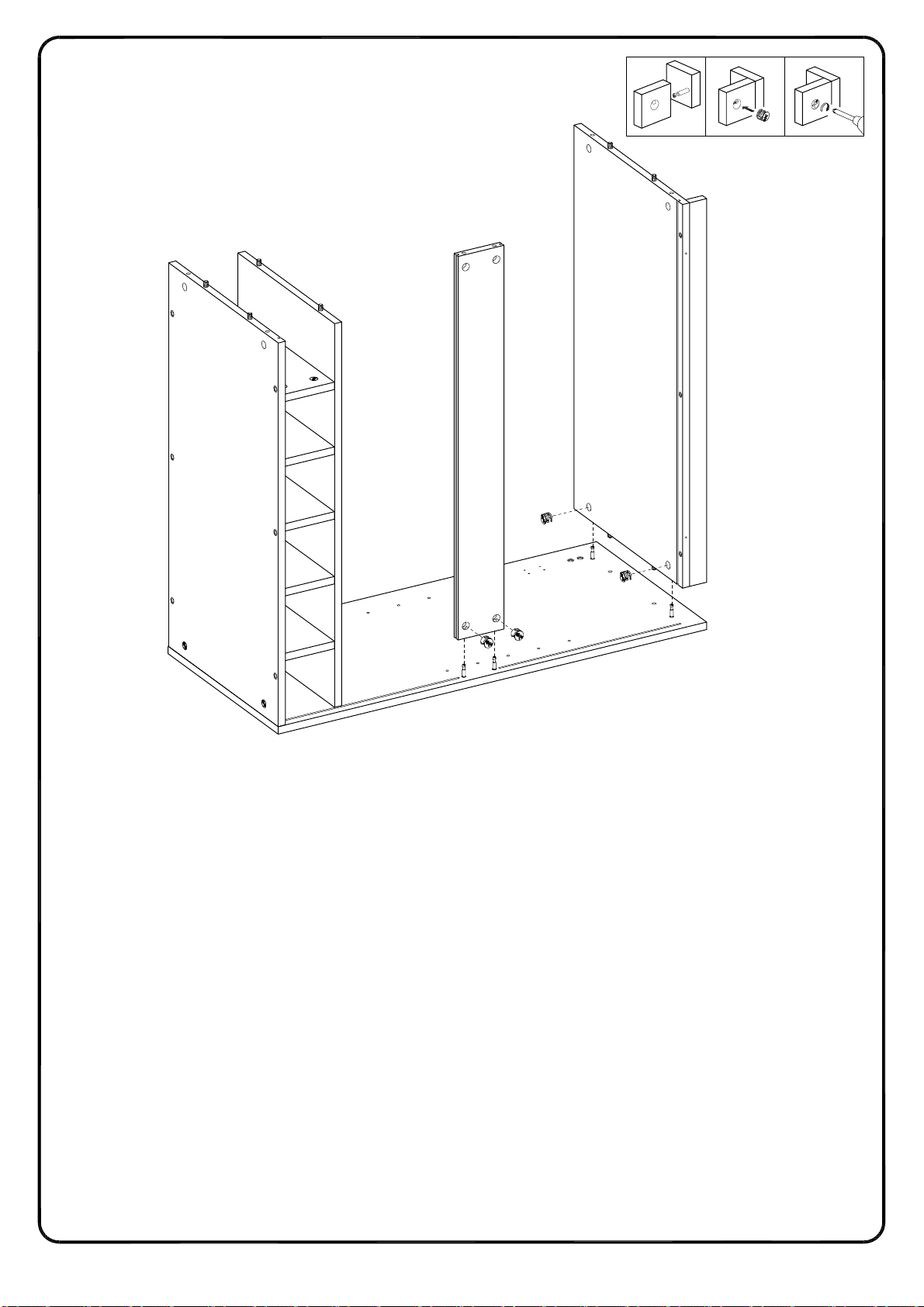

Attach part (2,3) to part (5), using Cam lock (C) secure part (2) to part (5) with Philips head
screwdriver as per diagram.
(FR)
Fixez la pièce (2,3) à la pièce (5) et en utilisant le verrou à came (C) fixez la pièce (2) à la pièce
(5) avec un tournevis cruciforme conformément au schéma.
(ESP)
Fije la parte (2,3) a la parte (5) y use el cierre de leva (C) para fijar la parte (2) a la parte (5) con
un destornillador de cabeza Philips como se muestra en el diagrama.
(DE)
Befestigen Sie das Teil (2,3) an das Teil (5), und Befestigen Sie das Teil (2) an das Teil (5) mit
der Zylindermutter (C) durch den Kreuzschlitzschraubendreher von Philips gemäß der
Abbildung.

21 3
1
11
5CC
C
C
Copyright ©by Walker Edison Furniture Co., LLC. All rightsreserved.
Step 9
P.18
2022
(EN)
Attach part (1,11) to part (5), using Cam lock (C) secure part (1,11) to part (5) with Philips
head screwdriver as per diagram.
(FR)
Fixez la pièce (1,11) à la pièce (5) et en utilisant le verrou à came (C) fixez la pièce (1,11) à la
pièce (5) avec un tournevis cruciforme conformément au schéma.
(ESP)
Fije la parte (1,11) a la parte (5) y use el cierre de leva (C) para fijar la parte (1,11) a la parte
(5) con un destornillador de cabeza Philips como se muestra en el diagrama.
(DE)
Befestigen Sie das Teil (1,11) an das Teil (5), und Befestigen Sie das Teil (1,11) an das Teil
(5) mit der Zylindermutter (C) durch den Kreuzschlitzschraubendreher von Philips gemäß der
Abbildung.

5
14 F
F
N
Copyright ©by Walker Edison Furniture Co., LLC. All rightsreserved.
Step 10
P.19
2022
(EN)
Using Bolt (F) attach part (14) to part (5) with Hex key (N) as per diagram. Note: Please do not
fully tighten all bolts.
(FR)
En utilisant le boulon (F) fixez la pièce (14) à la pièce (5) avec la clé hexagonale (N)
conformément au schéma. Remarque: Veuillez ne pas serrer complètement tous les boulons.
(ESP)
Use el perno (F) para fijar la parte (14) a la parte (5) con la llave hexagonal (N) según el
diagrama. Nota: Por favor, no apriete completamente todos los pernos.
(DE)
Befestigen Sie das Teil (14) an das Teil (5) mit dem Bolzen (F) durch den Inbusschlüssel (N)
gemäß der Abbildung. Hinweis: Ziehen Sie alle Bolzen nicht fest an.

10
10
11
2
1
Copyright ©by Walker Edison Furniture Co., LLC. All rightsreserved.
Step 11
P.20
2022
(EN)
Place part (10) as per diagram.
(FR)
Placez la pièce (10) conformément au schéma.
(ESP)
Ponga la parte (10) según el diagrama.
(DE)
Platzieren Sie das Teil (10) gemäß der Abbildung.
