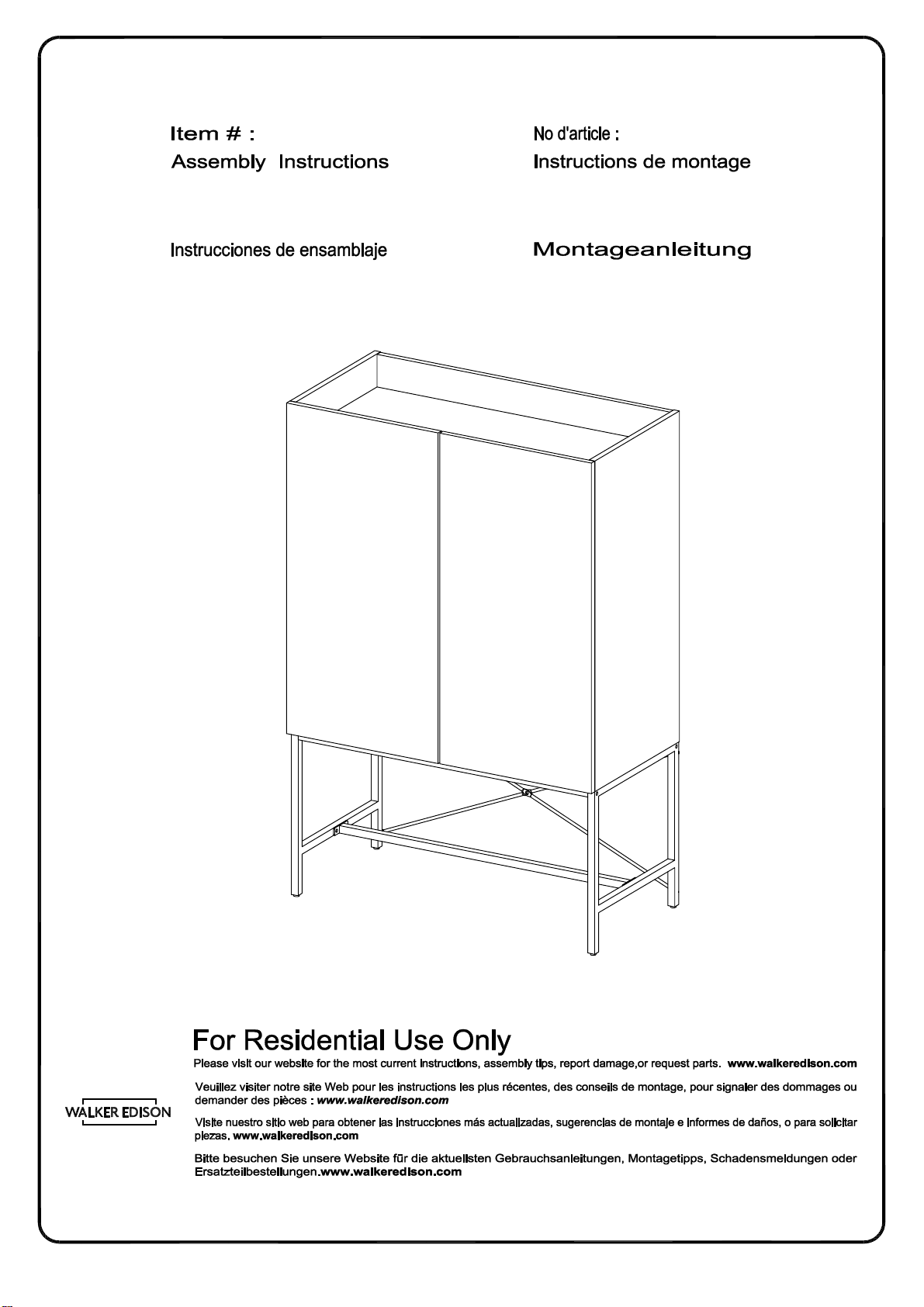

Walker Edison TKIL7J User manual

TKIL7J
temN.°: Artikel# :
Revised 22/06/2022(F)
TM
TKIL7J
TKIL7J
TKIL7J
Copyright ©by Walker Edison Furniture Co., LLC. All rightsreserved. P.1
2022

(EN)
Copyright ©by Walker Edison Furniture Co., LLC. All rightsreserved. P.2
2022
GeneralAssembly Guidelines
I.Ensurethatallpartsandhardwareareavailablebeforebeginning assembly.
II. Followeachstepcarefullytoensure theproper assembly of this product.
III.Twopeoplearerecommendedfor easeintheassembly of this product.
IV.Thethreemain typesofhardware usedtoassemblethis product are: wood
dowels,screwsandbolts.
V.Theprovidedglueistosecurewooddowelsin place.Whenfirst inserting dowels,
locatetheappropriatehole forthedowel,placeasmallamount of glue inthe hole
andinsertthedowel.Wipeawayexcessglueimmediately.
Infutureassemblystepswhendowelsarenecessary toattachassembly parts
together,placeasmallamountofglueonthe endofthedowelbeforeattaching
partstogether.Wipeawayexcessglueimmediately.
VI.APhillipsheadscrewdriverisrequiredfortheassemblyofthis product.
VII.Power toolsshould notbeusedtoassemblethis product.
.Concealedhingesarethree-way adjustable.
VIII.Drillmaybeneededforsecuringproduct towall.
21
Horizontal
byscrewadjustment In-and-Out
bylooseningthehinge-arm
mountingscrewor viacam
adjustment
Vertical
Viaslotsin themounting
plateorvia camadjustment

(FR)
Copyright ©by Walker Edison Furniture Co., LLC. All rightsreserved. P.3
2022
Instructionsdemontageg nrales
I.Assurez-vousquetouteslespiècesettoutlemat rielsontdisponiblesavantdecommencer
lemontage.
II. Suivezattentivementchaque tapeafindevousassurerdumontagead quatdeceproduit.
III.Ilest recommand d'êtredeux pour faciliterlemontagedeceproduit.
IV.Lesprincipauxtypesdemat rielutilis spourassemblerceproduitsont:desgoujons
enbois,desvisetdes boulons.
V.La collefournieapour but demaintenirenplaceles goujons enbois.Quand vous ins rez
lesgoujons, localisezletrou appropri pour legoujon, d posezunepetitequantit decolle
dansletrou et ins rezlegoujon. Essuyezl'excès decolleimm diatement.
Danslesprochaines tapesdemontage,lorsquedesgoujonssontn cessairespour
assemblerlespièces, dposezunepetitequantit decolle àl'extr mit du goujon
avantd'assemblerlespièces.Essuyezl'excèsdecolleimm diatement.
VI.Un tourneviscruciformeest requispour lemontagedeceproduit.
VII. Desoutils lectriquesnedoivent pas êtreutilis s pour monterceproduit.
.Lescharnièresdissimul essontr glablesentroissens.
VIII.Uneperceusepeut êtren cessairepour fixerleproduitaumur.
21
Àl'horizontale
parr glagedevis int rieur et ext rieur
endesserrantlebrasdela
charnièrevis demontage
ouparr glagedeverrou à
came
Àlaverticale
Parlesfentesdanslaplaque
demontageouparr glagede
verrou àcame

(ESP)
Copyright ©by Walker Edison Furniture Co., LLC. All rightsreserved. P.4
2022
Pautasgeneralesparaelensamblaje
I. Asegúresedequetodaslaspartesyherrajesest ndisponiblesantesdelensamblaje.
II. Sigacadapasocuidadosamenteparagarantizarelensamblajecorrectodeesteproducto.
III.Serecomiendaquedospersonas realicenelensamblajedeesteproductopara una mayor
facilidad.
IV.Lostrestiposprincipalesdeherrajeusadosparaensamblaresteproductoson:clavijas
demadera,tornillosypernos.
V.Elpegamentoqueseproporcionaesparaasegurarlasclavijasdemaderaensulugar.
Cuandoinsertelasclavijas, ubiqueelagujeroadecuadoparalaclavija,coloqueuna
pequeñacantidaddepegamentoenelagujero einsertelaclavija.Limpieelexcesode
pegamentodeinmediato.
Enlospasosposterioresdelensamblaje,cuandolasclavijasseannecesarias para fijarlas
partesdelensamblaje, coloqueunapequeñacantidaddepegamentoenelextremodela
clavijaantesdeunirlas partes.Limpieelexcesodepegamentodeinmediato.
VI.Esnecesarioun destornillador Phillips para elensamblajedeesteproducto.
VII. Nosedeberánusarherramientasel ctricasenelensamblajedeesteproducto.
.Lasbisagrasocultassonajustablesentres formas.
VIII.Esprobablequesenecesiteuntaladroparaasegurarelproductoalapared.
21
Horizontal
medianteelajustedeltornillo Haciaadentrooafuera alaflojarelbrazodela bisagra
tornillodemontajeomediante
ajustedela leva
Vertical
por medioderanuras enla
placademontajeomediante
elajustedelaleva

(DE)
Copyright ©by Walker Edison Furniture Co., LLC. All rightsreserved. P.5
2022
Allgemeine Montagerichtlinien
I.AchtenSiedarauf,dassvorBeginnderMontagealleBauteileundHardwarezur
Verfügung stehen.
II. BefolgenSiejedenSchritt genau, um dieordnungsgemäßeMontagedieses Produkts zu
gewährleisten.
III.EswerdenzweiPersonenempfohlen, um dieMontagedieses Produkts zuvereinfachen.
IV.DiedreiHaupttypenvonBeschlägen, diezur Montagedieses Produkts verwendetwerden,
sind:Holzdübel SchraubenundBolzen.
V.Der mitgelieferteLeim dient zur Befestigung vonHolzdübeln. Beim erstenEinsetzenvon
Dübeln das passendeDübellochfinden, einekleineMengeKleberindas Lochgeben und den
Dübeleinsetzen. ÜberschüssigenKlebersofortabwischen.
In zukünftigenMontageschritten, wenn Dübelzur Befestigung vonMontageteilenbenötigt
werden, einekleineMengeKlebstoff auf das Endedes Dübels geben, bevor dieTeile
miteinander befestigtwerden. ÜberschüssigenKlebersofortabwischen.
VI.Zur MontagediesesProduktswird einPhillips Schlitzschraubenzieherbenötigt.
VII. EsdürfenkeineElektrowerkzeugezur Montagedieses Produkts verwendetwerden.
.DieverdecktenScharnieresind indreiRichtungenverstellbar.
VIII.Möglicherweisewird einBohrerbenötigt,umdas ProduktanderWand zubefestigen.
21
Horizontal
durcheineSchraubenverstellung Ein-und Ausschalten
durchdas Lösendes Scharnierarms
oderdurcheine Befestigungsschraube
oder übereinen NockenEinstellung
Vertical
Überdie Schlitze inderHalterungsplatte
oder überNockenverstellung

Copyright ©by Walker Edison Furniture Co., LLC. All rightsreserved. P.6
2022

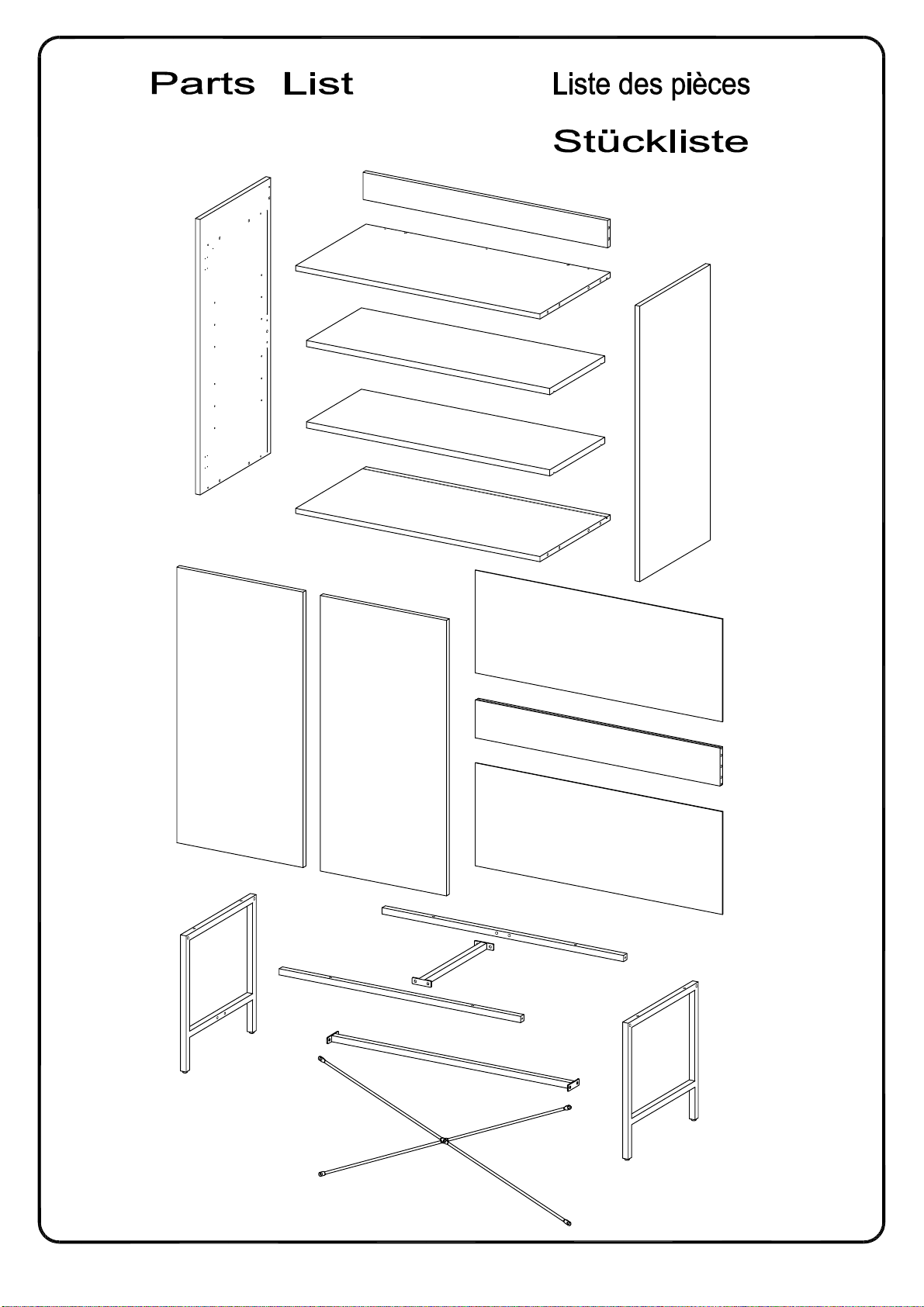

Listade piezas
1
2
3
4
5
6
6
78
9
9
10
11
12
13
13
14
15
16

HardwareList Listedu matériel
Listedespièces
Copyright ©by Walker Edison Furniture Co., LLC. All rightsreserved. P.7
2022
Ø8x30mmA Woodendowel
Cheville enbois
Clavijademadera
Holzdübel
14 pcs
Ø6x50mmE Screw
Vis
Tornillo
Schraube
4pcs
Ø15x11mmC Camlock
Serrure àcame
Cerraduradeleva
Zylindermutter
17 pcs
Ø6x35mmB Cambolt
Boulon àcame
Pernode leva
Nockenschraube
17 pcs
Ø30mmD Sticker
Autocollant
Pegatina
Aufkleber
17 pcs
JPlasticwedge
Caleenplastique
Cuñadeplástico
Kunststoffkeil
8pcs
Ø6x12mmF Bolt
Boulon
Perno
Bolzen
12 pcs
Ø6x28mmG Bolt
Boulon
Perno
Bolzen
4pcs
Ø6x30mmH Bolt
Boulon
Perno
Bolzen
4pcs

HardwareList Listedu matériel
Listedespièces
Copyright ©by Walker Edison Furniture Co., LLC. All rightsreserved. P.8
2022
M4S HexKey
Cléhexagonale
Llavehexagonal
Inbusschlüssel
1pc
Ø3.5x15mmM Screw
Vis
Tornillo
Schraube
24 pcs
Ø3x17mmK Screw
Vis
Tornillo
Schraube
8pcs
TGluetube
Tubedecolle
Tubo depegamento
KleberinTube
1pc
LHinge
Charnière
Bisagra
Scharnier
4pcs
19x19x18mmN Connectingiron sheet
Feuilledeferdeconnexion
Hoja dehierro deconexión
Verbindungsblech
2pcs
Ø3.5x15mmP Screw
Vis
Tornillo
Schraube
4pcs
Ø8x5x16mmQ Shelf supportpin
Goupille desupportd'étagère
Pernodesoportedelestante
Regalstützstift
8pcs
Ø10x2mmR Rubberpad
Coussinencaoutchouc
Almohadilla degoma
DasGummipolster
2pcs

The hardware quantities listed above are required for proper assembly.Someextrahardware may also
have been included.
Les quantit sde mat riel indiqu es ci-dessus sont requisespour un montage ad quat. Dumat riel
suppl mentairepeut aussi avoir tinclus.
Las cantidades de materiales antes mencionadas son necesarias para el ensamblajeapropiado.Se
podrían incluir algunas piezas de materiales adicionales.
Für die ordnungsgemäße Montage sind dieoben aufgeführten Mengen der jeweiligen Beschlägen
erforderlich.Möglicherweise sind zusätzliche Beschläge enthalten.
Philipsheadscrewdriverrequiredforassembly
(notincluded)
Se requiere un destornilladorde cabezaPhilipsparaelmontaje
(noincluido)
Untourneviscruciformeestrequispourl’assemblage.
(noninclus)
FürdieMontage benötigenSie einen Kreuzschlitzschraubenzieher
(nicht enthalten)
Copyright ©by Walker Edison Furniture Co., LLC. All rightsreserved. P.9
2022
HardwareList Listedu matériel
Listedespièces
Ø4x25mmW Screw
Vis
Tornillo
Schraube
2pcs
XPlasticstrap
Sangleen plastique
Correadeplástico
Kunststoffband
2pcs
UNut
l'écrou
Tuerca
Schraube
2pcs
Ø4*12mmV Screw
Vis
Tornillo
Schraube
2pcs

Copyright ©by Walker Edison Furniture Co., LLC. All rightsreserved.

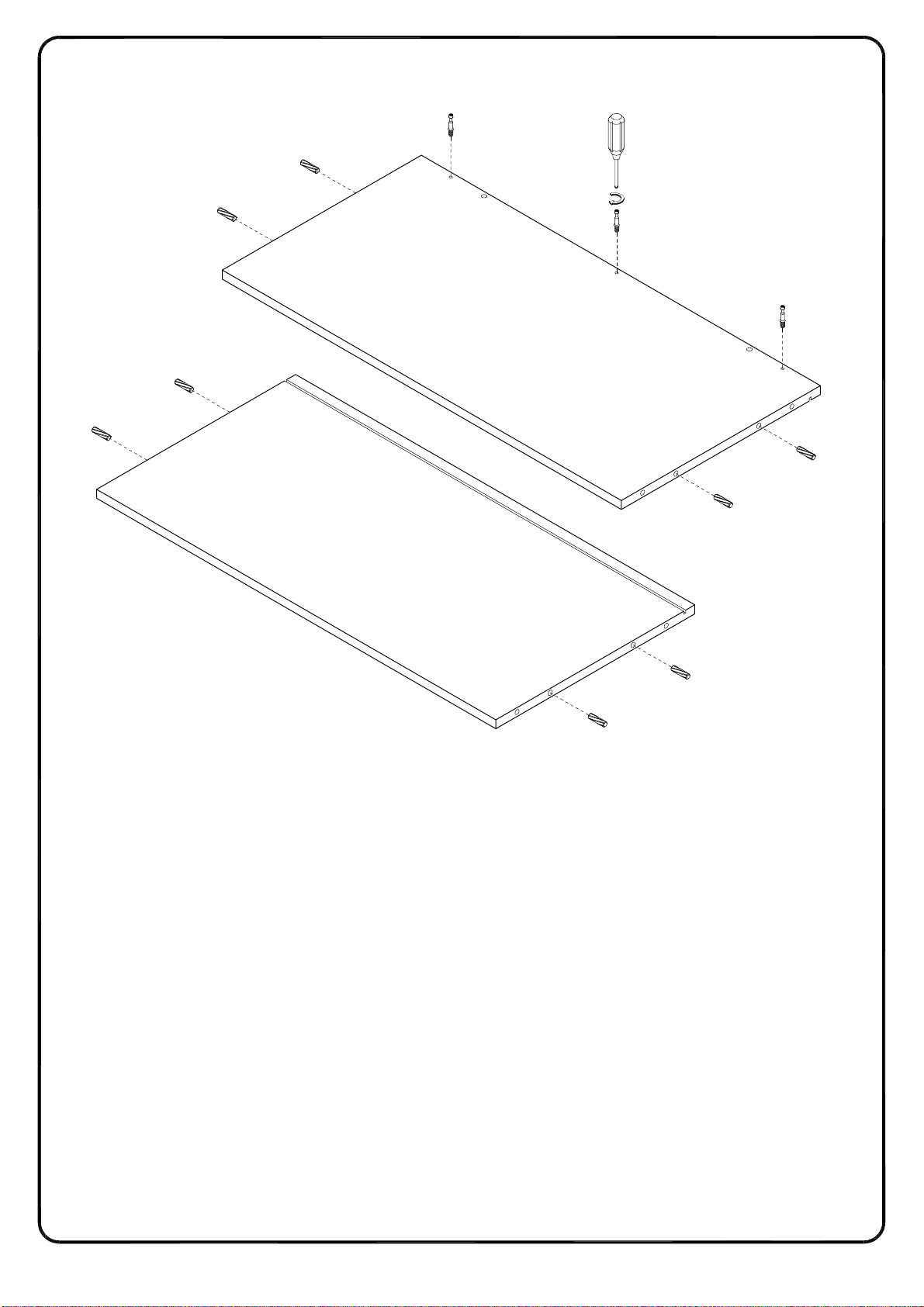

Step 1
P.10
2022
A
1
2
A
A
A
A
A
A
A
B
B
B
(EN)
Insert wooden dowel (A) into part (1,2), Secure Cam bolt (B) into part (1) with Philips head
screwdriver as per diagram.
(FR)
Insérez la cheville en bois (A) dans la pièce (1,2), puis fixez le boulon à came (B) dans la pièce
(1) avec un tournevis cruciforme conformément au schéma.
(ESP)
Inserte la clavija de madera (A) en la parte (1,2) , luego fije el perno de leva (B) en la parte (1)
con un destornillador de cabeza Philips según el diagrama.
(DE)
Stecken Sie den Holzdübel (A) in das Teil (1,2) ein, dann befestigen Sie die Nockenschraube
(B) in das Teil (1) mit dem Kreuzschlitzschraubendreher von Philips gemäß der Abbildung.

Copyright ©by Walker Edison Furniture Co., LLC. All rightsreserved.

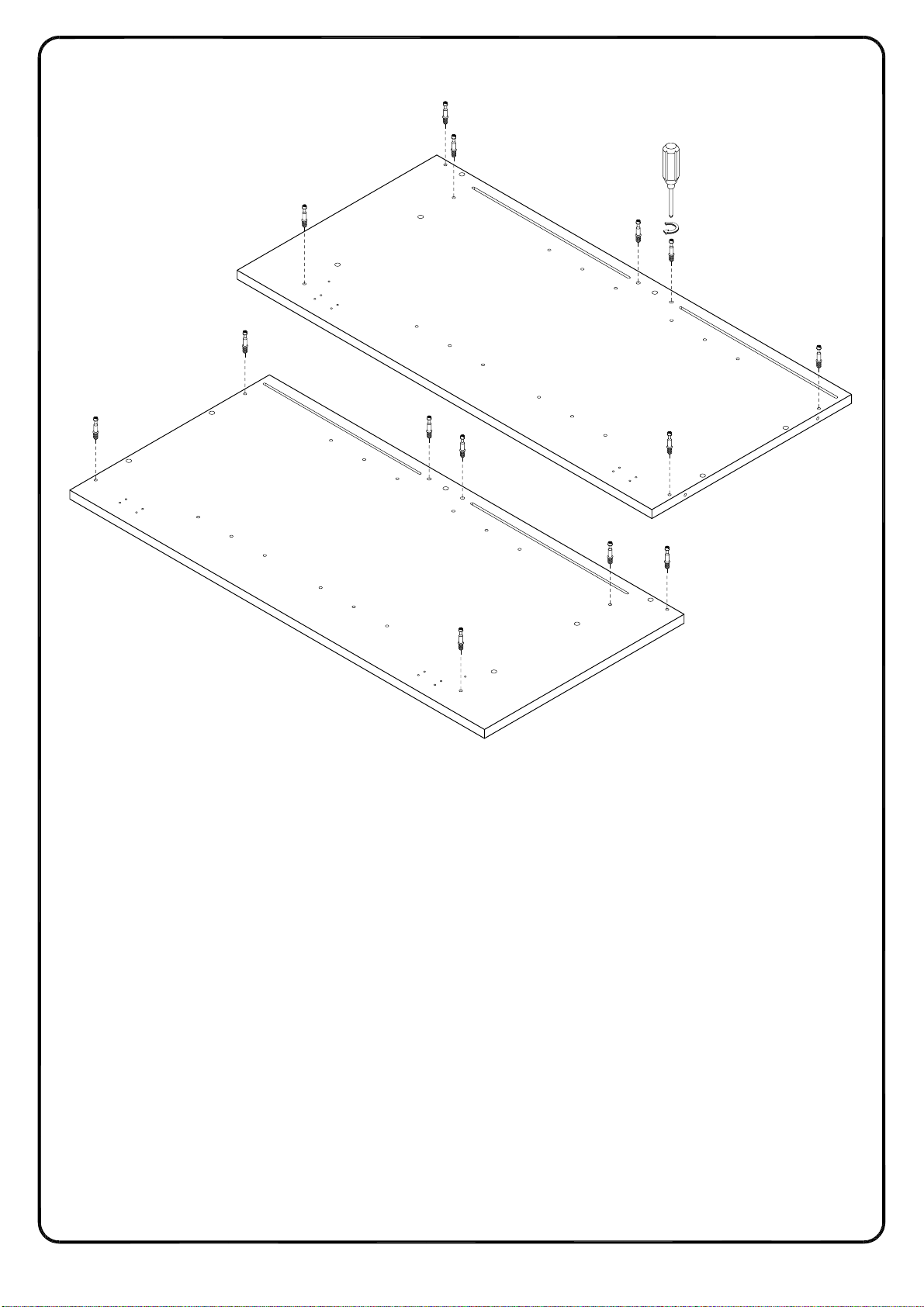

Step 2
P.11
2022
B
B
BB
B
B
B
B
B
B
B
B
B
B
3
4
(EN)
Secure Cam bolt (B) into part (3,4) with Philips head screwdriver as per diagram.
(FR)
Fixez le boulon à came (B) dans la pièce (3,4) avec un tournevis cruciforme conformément au
schéma.
(ESP)
Asegure el perno de leva (B) en la parte (3,4) con un destornillador de cabeza Philips como se
muestra en el diagrama.
(DE)
Befestigen Sie die Nockenschraube (B) in das Teil (3,4) durch den
Kreuzschlitzschraubendreher von Philips gemäß der Abbildung.

Copyright ©by Walker Edison Furniture Co., LLC. All rightsreserved.
Step 3
P.12
2022
5
10
A
A
A
A
A
A
(EN)
Insert wooden dowel (A) into part (5,10) as per diagram.
(FR)
Insérez la cheville en bois (A) dans la pièce (5,10) selon le schéma.
(ESP)
Inserte la clavija de madera (A) en la parte (5,10) según el diagrama.
(DE)
Stecken Sie den Holzdübel (A) in das Teil (5,10) gemäß der Abbildung ein.

Copyright ©by Walker Edison Furniture Co., LLC. All rightsreserved.
Step 4
P.13
2022
21 3
5
1
C
C
C
(EN)
Attach part (5) to part (1), using Cam lock (C) secure part (5) to part (1) with Philips head
screwdriver as per diagram.
(FR)
Fixez la pièce (5) à la pièce (1) et en utilisant le verrou à came (C) fixez la pièce (5) à la pièce
(1) avec un tournevis cruciforme conformément au schéma.
(ESP)
Fije la parte (5) a la parte (1) y use el cierre de leva (C) para fijar la parte (5) a la parte (1) con
un destornillador de cabeza Philips como se muestra en el diagrama.
(DE)
Befestigen Sie das Teil (5) an das Teil (1), und Befestigen Sie das Teil (5) an das Teil (1) mit
der Zylindermutter (C) durch den Kreuzschlitzschraubendreher von Philips gemäß der
Abbildung.

Copyright ©by Walker Edison Furniture Co., LLC. All rightsreserved.
Step 5
P.14
2022
21 3
C
CC
C
C
C
C
3
1
5
10
2
(EN)
Attach part (1,2,5,10) to part (3), using Cam lock (C) secure part (1,2,5,10) to part (3) with
Philips head screwdriver as per diagram.
(FR)
Fixez la pièce (1,2,5,10) à la pièce (3), et en utilisant le verrou à came (C) fixez la pièce
(1,2,5,10) à la pièce (3) avec un tournevis cruciforme conformément au schéma.
(ESP)
Fije la parte (1,2,5,10) a la parte (3) y use el cierre de leva (C) para fijar la parte (1,2,5,10) a la
parte (3) con un destornillador de cabeza Philips como se muestra en el diagrama.
(DE)
Befestigen Sie das Teil (1,2,5,10) an das Teil (3), und Befestigen Sie das Teil (1,2,5,10) an
das Teil (3) mit der Zylindermutter (C) durch den Kreuzschlitzschraubendreher von Philips
gemäß der Abbildung.

Copyright ©by Walker Edison Furniture Co., LLC. All rightsreserved.
Step 6
P.15
2022
1
3N
P
P
(EN)
Using Screw (P) secure Connecting iron sheet (N) to part (1,3) with Philips head screwdriver
as per diagram.
(FR)
Utilisez la vis (P) pour fixer la feuille de fer de connexion (N) à la pièce (1,3) avec un tournevis
cruciforme conformément au schéma.
(ESP)
Use el tornillo (P) para fijar la hoja de hierro de conexión (N) a la parte (1,3) con un
destornillador de cabeza Philips como se muestra en el diagrama.
(DE)
Befestigen Sie das Verbindungsblech (N) in das Teil (1,3) durch den
Kreuzschlitzschraubendreher von Philips mit der Schraube (P) gemäß der Abbildung.

Copyright ©by Walker Edison Furniture Co., LLC. All rightsreserved.
Step 7
P.16
2022
1
210
99
(EN)
Place part (9) as per diagram.
(FR)
Placez la pièce (9) conformément au schéma.
(ESP)
Ponga la parte (9) según el diagrama.
(DE)
Platzieren Sie das Teil (9) gemäß der Abbildung.

Copyright ©by Walker Edison Furniture Co., LLC. All rightsreserved.
Step 8
P.17
2022
21 3
210
1
5
4
N
P
P
C
CCC
CC
C
(EN)
Attach part (4) to part (1,2,5,10), using Cam lock (C) secure part (4) to part (1,2,5,10) with
Philips head screwdriver as per diagram.
(FR)
Fixez la pièce (4) à la pièce (1,2,5,10), et en utilisant le verrou à came (C) fixez la pièce (4) à
la pièce (1,2,5,10) avec un tournevis cruciforme conformément au schéma.
(ESP)
Fije la parte (4) a la parte (1,2,5,10), y usando el cierre de leva (C) asegure la parte (4) a la
parte (1,2, 5,10) con un destornillador de cabeza Philips como se muestra en el diagrama.
(DE)
Befestigen Sie das Teil (4) an das Teil (1,2,5,10), und befestigen Sie das Teil (4) an das Teil
(1,2,5,10) mit der Zylindermutter (C) durch den Kreuzschlitzschraubendreher von Philips
gemäß der Abbildung.

Copyright ©by Walker Edison Furniture Co., LLC. All rightsreserved.
Step 9
P.18
2022
D
D
D
D
DD
DDD
D
D
D
D
(EN)

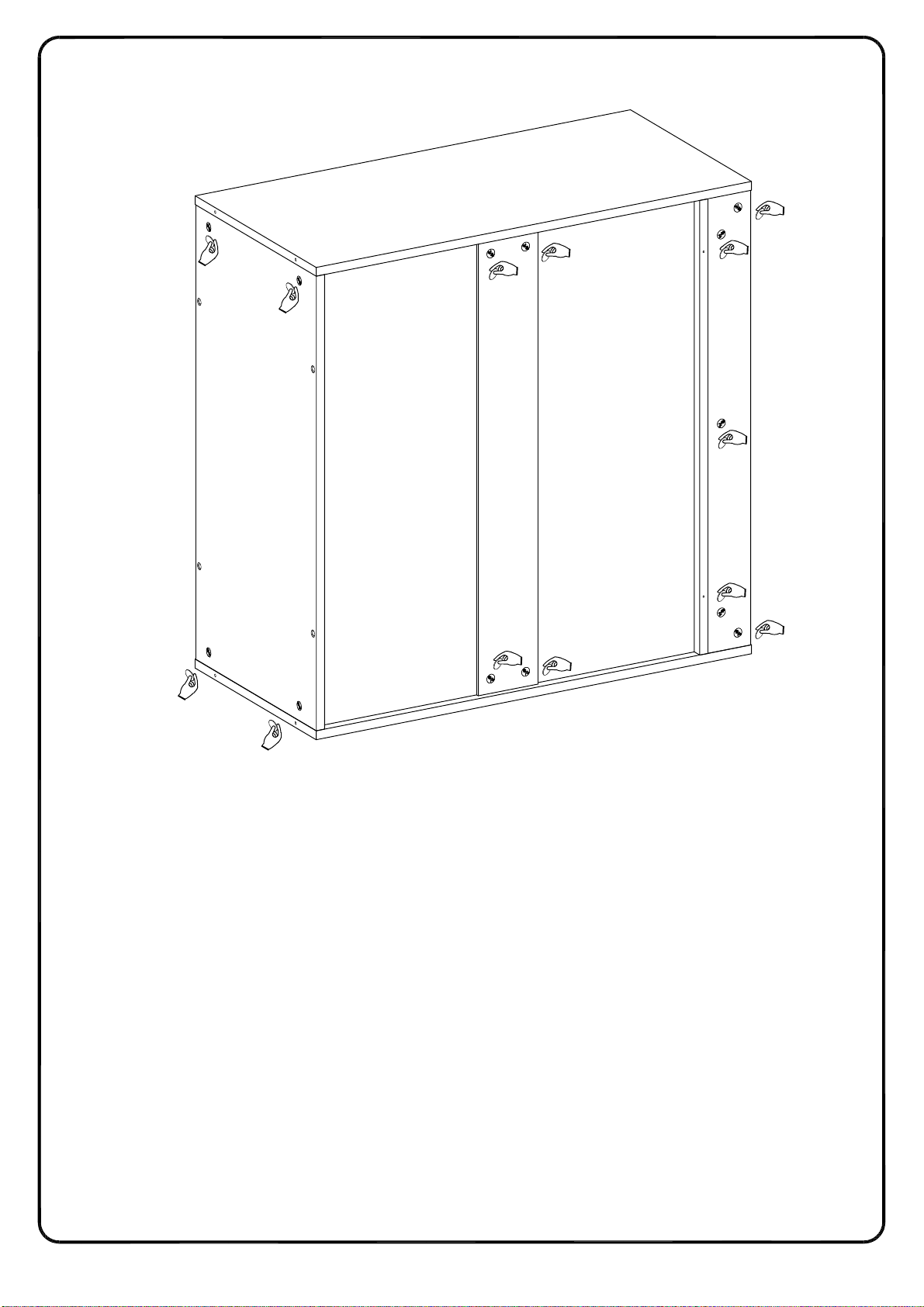

Place Sticker (D) to cover the holes as per diagram.
(FR)
Placez l'autocollant (D) pour couvrir les trous conformément au schéma.
(ESP)
Coloque la pegatina (D) para cubrir los agujeros según el diagrama.
(DE)
Platzieren Sie den Aufkleber (D) auf die Bohrungen gemäß der Abbildung.

Copyright ©by Walker Edison Furniture Co., LLC. All rightsreserved.
Step 10
P.19
2022
13
13
15 F
F
F
FS
(EN)

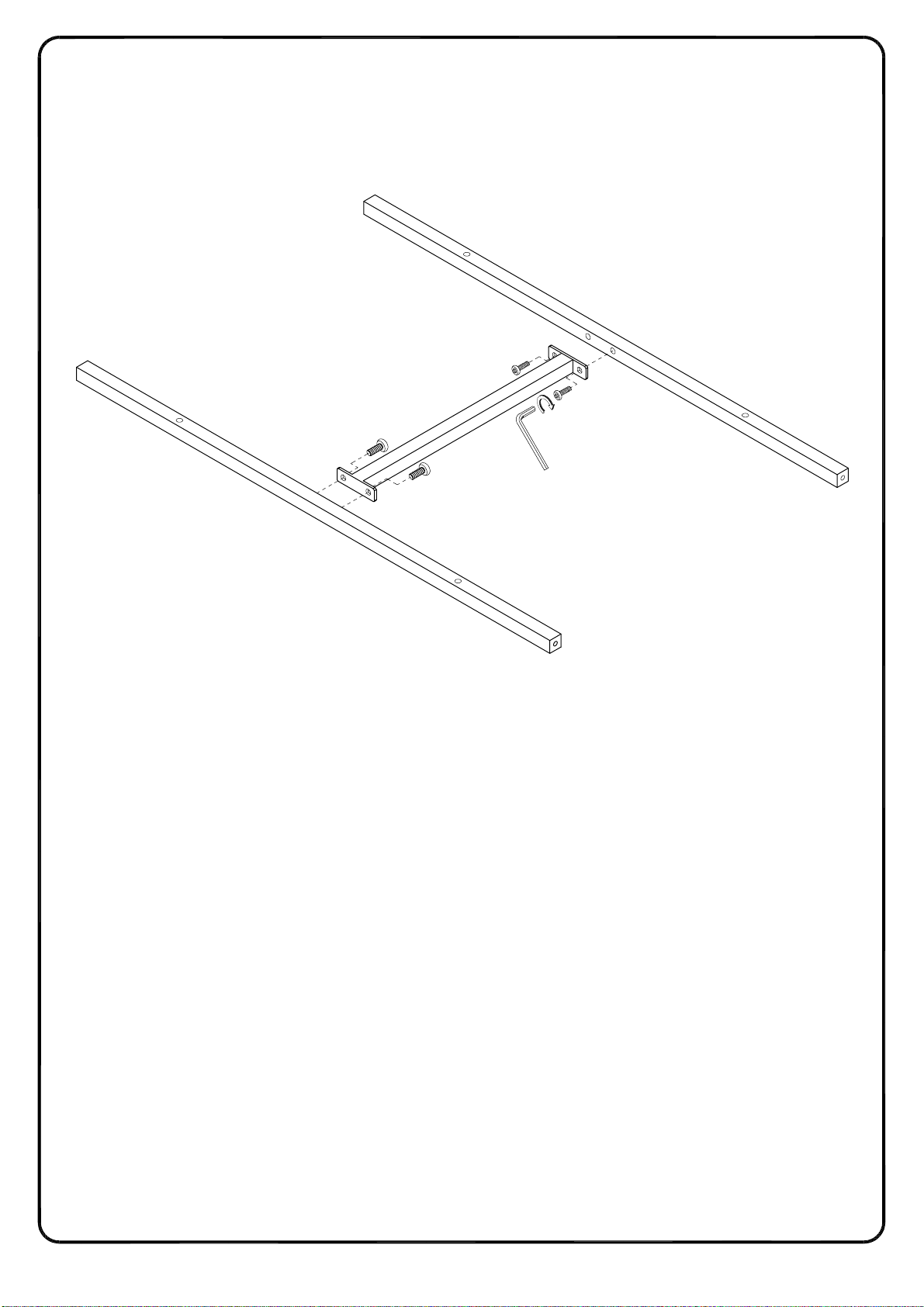

Using Bolt (F) attach part (15) to part (13) with Hex key (S) as per diagram. Note: Please do
not fully tighten all bolts.
(FR)
En utilisant le boulon (F) fixez la pièce (15) à la pièce (13) avec la clé hexagonale (S)
conformément au schéma. Remarque: Veuillez ne pas serrer complètement tous les boulons.
(ESP)
Use el perno (F) para fijar la parte (15) a la parte (13) con la llave hexagonal (S) según el
diagrama. Nota: Por favor, no apriete completamente todos los pernos.
(DE)
Befestigen Sie das Teil (15) an das Teil (13) mit dem Bolzen (F) durch den Inbusschlüssel (S)
gemäß der Abbildung. Hinweis: Ziehen Sie alle Bolzen nicht fest an.

Copyright ©by Walker Edison Furniture Co., LLC. All rightsreserved.
Step 11
P.20
2022
13
13
11
H
H
S
(EN)
Using Bolt (H) attach part (11) to part (13) with Hex key (S) as per diagram.
(FR)
En utilisant le boulon (H) fixez la pièce (11) à la pièce (13) avec la clé hexagonale (S)
conformément au schéma.
(ESP)
Use el perno (H) para fijar la parte (11) a la parte (13) con la llave hexagonal (S) según el
diagrama.
(DE)
Befestigen Sie das Teil (11) an das Teil (13) mit dem Bolzen (H) durch den Inbusschlüssel (S)
gemäß der Abbildung.
