Walker Edison W56MONGD User manual

W56MONGD
temN.°: Artikel# :
W56MONGD
W56MONGD
W56MONGD
P.1
Copyright ©2020byWalker Edison Furniture Co., LLC. All rightsreserved.
Revised 31/12/2020(L)
TM

GeneralAssemblyGuidelines
I.Ensurethatallpartsandhardwareareavailablebeforebeginning assembly.
II. Followeachstepcarefullytoensure theproper assembly of this product.
III.Twopeoplearerecommendedfor easeintheassembly of this product.
IV.Thethreemain typesofhardware usedtoassemblethis product are: wood
dowels,screwsandbolts.
V.Theprovidedglueistosecurewooddowelsin place.Whenfirst inserting dowels,
locatetheappropriatehole forthedowel,placeasmallamount of glue inthe hole
andinsertthedowel.Wipeawayexcessglue immediately.
Infuture assemblystepswhendowelsarenecessary toattachassemblyparts
together,placeasmallamountofglueonthe endofthedowelbeforeattaching
partstogether.Wipeawayexcessglueimmediately.
VI.APhillipsheadscrewdriverisrequiredfortheassemblyofthis product.
VII.Power toolsshould notbeusedtoassemblethis product.
.Concealedhingesarethree-way adjustable.
VIII.Drillmaybeneededforsecuringproduct towall.
(EN)
21
Horizontal
byscrewadjustment In-and-Out
bylooseningthehinge-arm
mountingscrewor viacam
adjustment
Vertical
Viaslotsin themounting
plateorvia camadjustment
P.2
Copyright ©2020byWalker Edison Furniture Co., LLC. All rightsreserved.

Instructionsdemontageg nrales
I.Assurez-vousquetouteslespiècesettoutlemat rielsontdisponiblesavantdecommencer
lemontage.
II. Suivezattentivementchaque tapeafindevousassurerdumontagead quatdeceproduit.
III.Ilest recommand d'êtredeux pour faciliterlemontagedeceproduit.
IV.Lesprincipauxtypesdemat rielutilis spourassemblerceproduitsont:desgoujons
enbois,desvisetdes boulons.
V.La collefournieapour but demaintenirenplaceles goujons enbois.Quand vous ins rez
lesgoujons, localisezletrou appropri pour legoujon, d posezunepetitequantit decolle
dansletrou et ins rezlegoujon. Essuyezl'excès decolleimm diatement.
Danslesprochaines tapesdemontage,lorsquedesgoujonssontn cessairespour
assemblerlespièces, dposezunepetitequantit decolle àl'extr mit du goujon
avantd'assemblerlespièces.Essuyezl'excèsdecolleimm diatement.
VI.Un tourneviscruciformeest requispour lemontagedeceproduit.
VII. Desoutils lectriquesnedoivent pas êtreutilis s pour monterceproduit.
.Lescharnièresdissimul essontr glablesentrois sens.
VIII.Uneperceusepeut êtren cessairepour fixerleproduitaumur.
(FR)
21
Àl'horizontale
parr glagedevis int rieur et ext rieur
endesserrantlebrasdela
charnièrevis demontage
ouparr glagedeverrou à
came
Àlaverticale
Parlesfentesdanslaplaque
demontageouparr glagede
verrou àcame
P.3
Copyright ©2020byWalker Edison Furniture Co., LLC. All rightsreserved.

Pautasgeneralesparaelensamblaje
I. Asegúresedequetodaslaspartesyherrajesest ndisponiblesantesdelensamblaje.
II. Sigacadapasocuidadosamenteparagarantizarelensamblajecorrectodeesteproducto.
III.Serecomiendaquedospersonas realicenelensamblajedeesteproductopara una mayor
facilidad.
IV.Lostrestiposprincipalesdeherrajeusadosparaensamblaresteproductoson:clavijas
demadera,tornillosypernos.
V.Elpegamentoqueseproporcionaesparaasegurarlasclavijasdemaderaensulugar.
Cuandoinsertelasclavijas, ubiqueelagujeroadecuadoparalaclavija,coloqueuna
pequeñacantidaddepegamentoenelagujero einsertelaclavija.Limpieelexcesode
pegamentodeinmediato.
Enlospasosposterioresdelensamblaje,cuandolasclavijasseannecesarias para fijarlas
partesdelensamblaje, coloqueunapequeñacantidaddepegamentoenelextremodela
clavijaantesdeunirlas partes.Limpieelexcesodepegamentodeinmediato.
VI.Esnecesarioun destornillador Phillips para elensamblajedeesteproducto.
VII. Nosedeberánusarherramientasel ctricasenelensamblajedeesteproducto.
.Lasbisagrasocultassonajustablesentres formas.
VIII.Esprobablequesenecesiteuntaladroparaasegurarelproductoalapared.
(ESP)
21
Horizontal
medianteelajustedeltornillo Haciaadentrooafuera
alaflojarelbrazodela bisagra
tornillodemontajeomediante
ajustedela leva
Vertical
por medioderanuras enla
placademontajeomediante
elajustedelaleva
P.4
Copyright ©2020byWalker Edison Furniture Co., LLC. All rightsreserved.

Allgemeine Montagerichtlinien
I.AchtenSiedarauf,dassvorBeginnderMontagealleBauteileundHardwarezur
Verfügung stehen.
II. BefolgenSiejedenSchritt genau, um dieordnungsgemäßeMontagedieses Produkts zu
gewährleisten.
III.EswerdenzweiPersonenempfohlen, um dieMontagedieses Produkts zuvereinfachen.
IV.DiedreiHaupttypenvonBeschlägen, diezur Montagedieses Produkts verwendetwerden,
sind:Holzdübel SchraubenundBolzen.
V.Der mitgelieferteLeim dient zur Befestigung vonHolzdübeln. Beim erstenEinsetzenvon
Dübeln das passendeDübellochfinden, einekleineMengeKleberindas Lochgeben und den
Dübeleinsetzen. ÜberschüssigenKlebersofortabwischen.
In zukünftigenMontageschritten, wenn Dübelzur Befestigung vonMontageteilenbenötigt
werden, einekleineMengeKlebstoff auf das Endedes Dübels geben, bevor dieTeile
miteinander befestigtwerden. ÜberschüssigenKlebersofortabwischen.
VI.Zur MontagediesesProduktswird einPhillips Schlitzschraubenzieherbenötigt.
VII. EsdürfenkeineElektrowerkzeugezur Montagedieses Produkts verwendetwerden.
.DieverdecktenScharnieresind indreiRichtungenverstellbar.
VIII.Möglicherweisewird einBohrerbenötigt,umdas ProduktanderWand zubefestigen.
(DE)
21
Horizontal
durcheineSchraubenverstellung Ein-und Ausschalten
durchdas Lösendes Scharnierarms
oderdurcheine Befestigungsschraube
oder übereinen NockenEinstellung
Vertical
Überdie Schlitze inderHalterungsplatte
oder überNockenverstellung
P.5
Copyright ©2020byWalker Edison Furniture Co., LLC. All rightsreserved.

Listade piezas
P.6
Copyright ©2020byWalker Edison Furniture Co., LLC. All rightsreserved.
1
2
3
45
6
7
7
8
9
10
10
11 11
13 13
13
13
12
16
17
18
19
14
15
x2

HardwareList Listedu matériel
Listedespièces
A24 pcs Wooden dowelØ8x30mm
B26 pcs CamboltØ6x35mm
C16 pcs CamlockØ15x11mm
D
26 pcs StickerØ30mmE
8pcs ScrewØ6x50mmF
1pc HexKeyM4G
H
10 pcs CamlockØ15x9mm
Chevilleenbois
Boulon àcame
Serrure àcame
Autocollant
Vis
Cléhexagonale
Clavijademadera
Pernode leva
Cerradurade leva
Pegatina
Tornillo
Llavehexagonal
Holzdübel
Nockenschraube
Zylindermutter
Aufkleber
Schraube
Inbusschlüssel
Serrure àcame
Cerradurade leva
Zylindermutter
12 pcs ScrewØ4x38mm Vis
Tornillo
Schraube
P.7
Copyright ©2020byWalker Edison Furniture Co., LLC. All rightsreserved.

16 pcs
Ø3x17mm Screw 16 pcs
Plasticwedge
HardwareList Listedu matériel
Listedespièces
K
L
M
6
N
4
P
pcs
Handle
pcs
BoltØ4x12mm
24 pcs ScrewØ4x14mm
Q
R
Poignée
Boulon
Vis
Mango
Perno
Tornillo
Griff
Bolzen
Schraube
Vis
Tornillo
Schraube
4pcs Europe hinge
CharnièreEurope
Bisagra de Europa
Europa-Scharnier
J
P.8
Copyright ©2020byWalker Edison Furniture Co., LLC. All rightsreserved.
2pcs BoltØ4x22mm Boulon
Perno
Bolzen
Plasticwedge
Caleenplastique
Cuñadeplástico
Kunststoffkeil
14 pcs Bolt
Boulon
Perno
Bolzen
M6x12mm

HardwareList Listedu matériel
Listedespièces
ScrewØ4x25mm
Plasticstrap
Nut
U
V
2pcs
2pcs
2pcs
Sangleen plastique
Écrou
Correaplástica
Tuerca
Kunststoffband
Mutter
Vis
Tornillo
Schraube
Screw 2pcs
Ø4x12mm Vis
Tornillo
Schraube
W
X
Ø3x12mm Screw 24 pcs
Vis
Tornillo
Schraube
Drawerslider 2Sets
12"
Curseurdutiroir
Deslizadordelcajón
Schubladenschieber
*Remarque: Cettepièceest livréepréassemblée
àdesfinsd'expédition et doit êtredémontéepour
terminerl'assemblage du bureau.
*Note: Thispiececomespreassembled for
shipping purposesand must be disassembled to
completethe desk assembly.
*Nota: Estapiezaviene premontada para
suenvíoydebe serdesmontada para
completarel montaje del escritorio.
*Hinweis: DiesesTeil wirdzuden Versandzwecken
vormontiert geliefert und muss zerlegt werden, umdie
Montage desTischesabzuschließen.
T
S
P.9
Copyright ©2020byWalker Edison Furniture Co., LLC. All rightsreserved.

Philipsheadscrewdriverrequiredforassembly
(notincluded)
Se requiere un destornilladorde cabezaPhilipsparaelmontaje
(noincluido)
Untourneviscruciformeestrequispourl’assemblage.
(noninclus)
FürdieMontage benötigenSie einen Kreuzschlitzschraubenzieher
(nicht enthalten)
HardwareList Listedu matériel
Listedespièces
The hardware quantities listed above are required for proper assembly.Someextrahardware may also
have been included.
Les quantit sde mat riel indiqu es ci-dessus sont requisespour un montage ad quat. Dumat riel
suppl mentairepeut aussi avoir tinclus.
Las cantidades de materiales antes mencionadas son necesarias para el ensamblajeapropiado.Se
podrían incluir algunas piezas de materiales adicionales.
Für die ordnungsgemäße Montage sind dieoben aufgeführten Mengen der jeweiligen Beschlägen
erforderlich.Möglicherweise sind zusätzliche Beschläge enthalten.
Y
P.10
Copyright ©2020byWalker Edison Furniture Co., LLC. All rightsreserved.
Glue tube 1pc
Tubedecolle
Tubo de pegamento
KleberinTube

lider arm
lider bracket
lider arm
lider bracket
tep 1
P.11
Copyright © 2020 by Walker Edison Furniture Co., LLC. All rights reserved.
X
X
(EN)
Pick up the slider arm (X) and separate the slide runner for the following teps. Extend the slide
runner all the way forward, press the plastic release lever of the slider arm up and pull the slide
runner complete out .
(FR)
Ramassez le bras coulissant (X) et séparez le coulisseau pour les étapes suivantes. Déployez le
coulisseau complètement vers l'avant, appuyez sur le levier de déverrouillage en plastique du bras
coulissant vers le haut et tirez le coulisseau vers l'extérieur.
(E P)
Recoja el brazo deslizante (X) y separe el corredor deslizante para los siguientes pasos. Extienda
el corredor deslizante hasta el final, presione la palanca plástica de liberación del brazo
deslizante hacia arriba y tire del corredor deslizante completamente hacia fuera.
(DE)
Nehmen ie die chubladenschiene (X) und trennen ie den chlittenläufer für die folgenden
chritte. Ziehen ie den chlittenläufer ganz nach vorne, dann drücken ie den
Plastik-Entriegelungshebel der chubladenschiene nach oben und ziehen ie den chlittenläufer
vollständig heraus.

Step 2
P.12
Copyright ©2020byWalker Edison Furniture Co., LLC. All rightsreserved.
5 6
X
X
W
W
W W
W
W
W
W
W
W
W
W
X
X
(EN)
Usingscrew(W)secure drawer slider(X)toparts(5,6) withPhilipsheadscrewdriver as per
diagram.
(FR)
Utilisezlavis(W)pourfixerlecurseur dutiroir(X) auxpièces(5,6)avecuntourneviscruciforme
conformémentau schéma.
(ESP)
Utiliceeltornillo(W)para fijarel deslizadordelcajón(X)alaspartes(5,6) conundestornilladorde
cabezaPhilipssegúneldiagrama.
(DE)
BefestigenSie den Schubladenschieber (X)andieTeile(5,6)durchden
Kreuzschlitzschraubendreher vonPhilipsmitder Schraube(W)gemäß derAbbildung.

Step 3
P.13
Copyright ©2020byWalker Edison Furniture Co., LLC. All rightsreserved.
3 6 5 5
A
A
A
A
A
A
A
A
A
A
A
A
B
B
BBB
B
(EN)
Insertwoodendowel (A) intoparts(3,5,6),thensecurecambolt(B)intoparts(3,5,6)withPhilips
headscrewdriverasper diagram.
(FR)
Insérezla chevilleenbois(A) danslespièces(3,5,6),puisfixezle boulon àcame(B)dans les
pièces(3,5,6)avecle tourneviscruciformeconformément au schéma.
(ESP)
Insertela clavija demadera (A)enlaspartes(3,5,6),luegofije el pernodeleva(B)en las partes
(3,5,6) conundestornillador decabezaPhilipscomosemuestraen eldiagrama.
(DE)
SteckenSiedenHolzdübel (A) in die Teile (3,5,6)ein,dannbefestigen SiedieNockenschraube
(B) in die Teile (3,5,6)durchdenKreuzschlitzschraubendrehervonPhilips gemäß derAbbildung.

Step 4
P.14
Copyright ©2020byWalker Edison Furniture Co., LLC. All rightsreserved.
8
9
B
B
A
A
A
A
A
A
B
B
B
B
B
B
1
A
A
A
A
4
(EN)
Insertwoodendowel (A) intoparts(4,8,9),thensecurecambolt(B)intoparts(1,8)withPhilips
headscrewdriverasper diagram.
(FR)
Insérezla chevilleenbois(A) danslespièces(4,8,9),puisfixezle boulon àcame(B)dans les
pièces(1,8)avecle tourneviscruciformeconformément au schéma.
(ESP)
Insertela clavija demadera (A)enlaspartes(4,8,9),luegofijeelpernodeleva(B)en las partes
(1,8) conundestornillador decabezaPhilipssegúneldiagrama.
(DE)
SteckenSiedenHolzdübel (A) in die Teile (4,8,9)ein,dannbefestigen SiedieNockenschraube
(B) in die Teile (1,8)mitdemKreuzschlitzschraubendrehervonPhilipsgemäß derAbbildung.

Step 5
P.15
Copyright ©2020byWalker Edison Furniture Co., LLC. All rightsreserved.
21 3
8
5
C
C
9
6
C
C
(EN)
Usingcamlock(C)securepart(5)topart(8),part(6)topart(9)withPhilipsheadscrewdriveras
per diagram.
(FR)
Utilisezleverrou àcame(C)pourfixerlapièce(5) àla pièce(8) etfixerlapièce(6) àla pièce(9)
avecuntourneviscruciformeconformément au schéma.
(ESP)
Useelcierredeleva(C)para fijarlaspartes(5) ala parte(8)yfijarlaparte(6) ala parte(9), con
undestornillador decabezaPhilipscomosemuestraen eldiagrama.
(DE)
BefestigenSie dasTeil(5) andasTeil(8) unddasTeil(6)andasTeil(9),mitder Zylindermutter(C)
durchdenKreuzschlitzschraubendreher vonPhilips gemäß derAbbildung.

Step 6
P.16
Copyright ©2020byWalker Edison Furniture Co., LLC. All rightsreserved.
8
9
C
C
C
C
3
5
21 3
(EN)
Usingcamlock(C)securepart(3)topart(8),part(5)topart(9)withPhilipsheadscrewdriveras
per diagram.
(FR)
Utilisezleverrou àcame(C)pourfixerlapièce(3) àla pièce(8) etfixerlapièce(5) àla pièce(9)
avecuntourneviscruciformeconformément au schéma.
(ESP)
Useelcierredeleva(C)para fijarlaspartes(3) ala parte(8)yfijarlaparte(5) ala parte(9), con
undestornillador decabezaPhilipscomosemuestraen eldiagrama.
(DE)
BefestigenSie dasTeil(3) andasTeil(8) unddasTeil(5)andasTeil(9),mitder Zylindermutter(C)
durchdenKreuzschlitzschraubendreher vonPhilips gemäß derAbbildung.

Step 7
P.17
Copyright ©2020byWalker Edison Furniture Co., LLC. All rightsreserved.
8
4
C
C
21 3
(EN)
Usingcamlock(C)securepart(4)topart(8)withPhilipsheadscrewdriverasperdiagram.
(FR)
Enutilisantleverrou àcame(C),fixezlespièces(4) àla pièce(8)avecuntournevis cruciforme
conformémentau schéma.
(ESP)
Useelcierredeleva(C)para fijarlaparte(4) ala parte(8)conundestornilladordecabezaPhilips
comosemuestraen eldiagrama.
(DE)
BefestigenSie dasTeil(4) andasTeil(8) mitder Zylindermutter(C)durchden
Kreuzschlitzschraubendreher vonPhilipsgemäß derAbbildung.

Step 8
P.18
Copyright ©2020byWalker Edison Furniture Co., LLC. All rightsreserved.
3
5
67
7
8
9
(EN)
Putpart(7)asper diagram.
(FR)
Mettezlapièce(7) conformément au schéma.
(ESP)
Pongala parte(7)segúneldiagrama.
(DE)
SetzenSie dasTeil(7) gemäß der Abbildung ein.

Step 9
P.19
Copyright ©2020byWalker Edison Furniture Co., LLC. All rightsreserved.
3
5
6C
C
C
C
C
C
1
21 3
(EN)

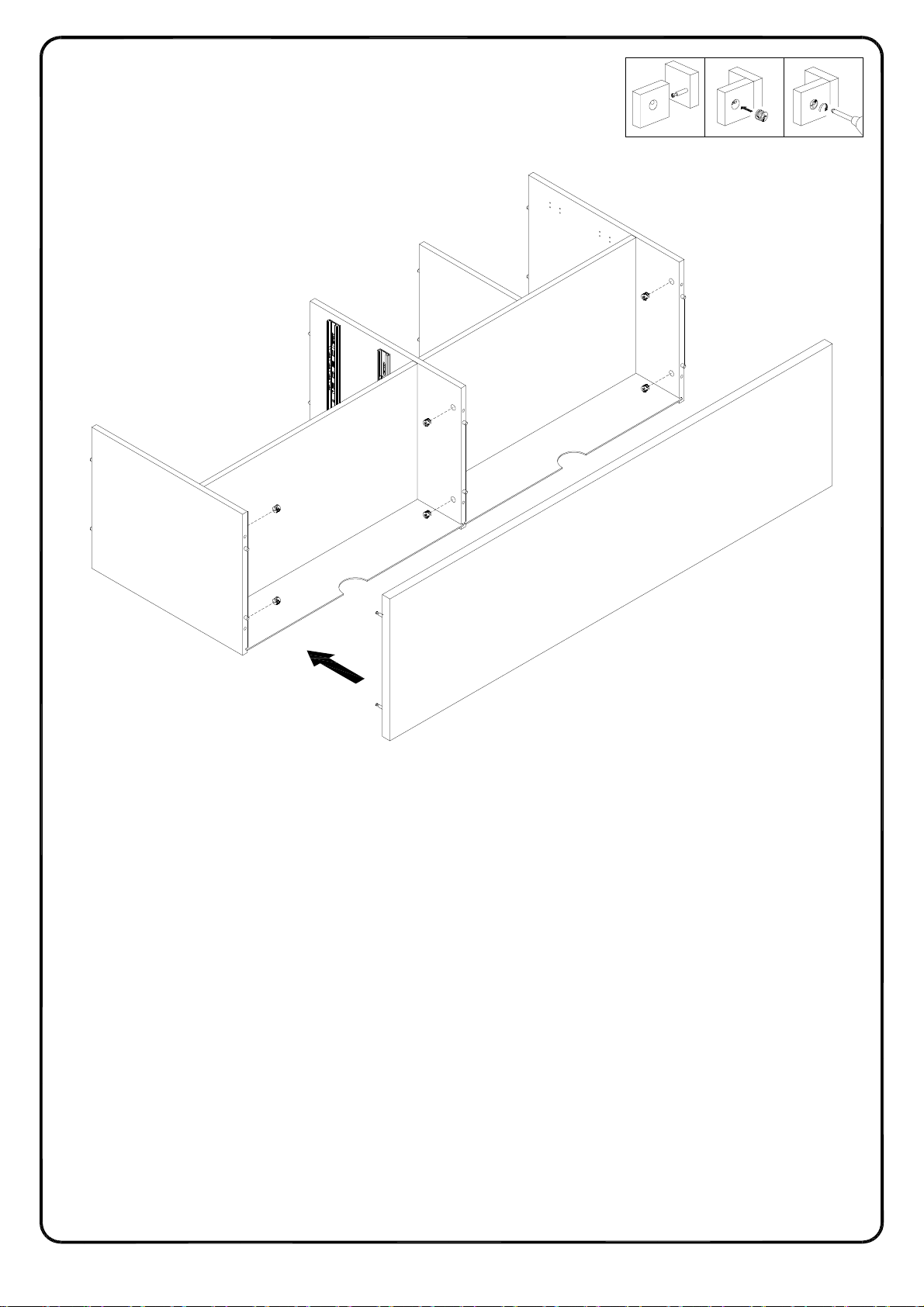

Attachpart(1) intoparts(3,5,6),thenusingcamlock(C)securepart(1)intoparts (3,5,6)with
Philipsheadscrewdriverasper diagram.
(FR)
Fixezla pièce(1)danslespièces(3,5,6),puisenutilisantleserrure àcame(C)fixezlapièce(1)
auxpièces(3,5,6)avecuntourneviscruciformeconformément au schéma.
(ESP)
Fije el perno(1) enlaspartes(3,5,6),luegouseel cierre deleva(C)parafijar la parte(1)alas
partes(3,5,6)conundestornilladordecabezaPhilips segúneldiagrama.
(DE)
BefestigenSie dasTeil(1) in die Teile(3,5,6) ,undbefestigenSie dann das Teil (1)an die
Teile(3,5,6)mitderZylindermutter (C)durchdenKopfschraubendreher von Philips gemäß der
Abbildung.

Step 10
P.20
Copyright ©2020byWalker Edison Furniture Co., LLC. All rightsreserved.
3
5
6
10
10
(EN)

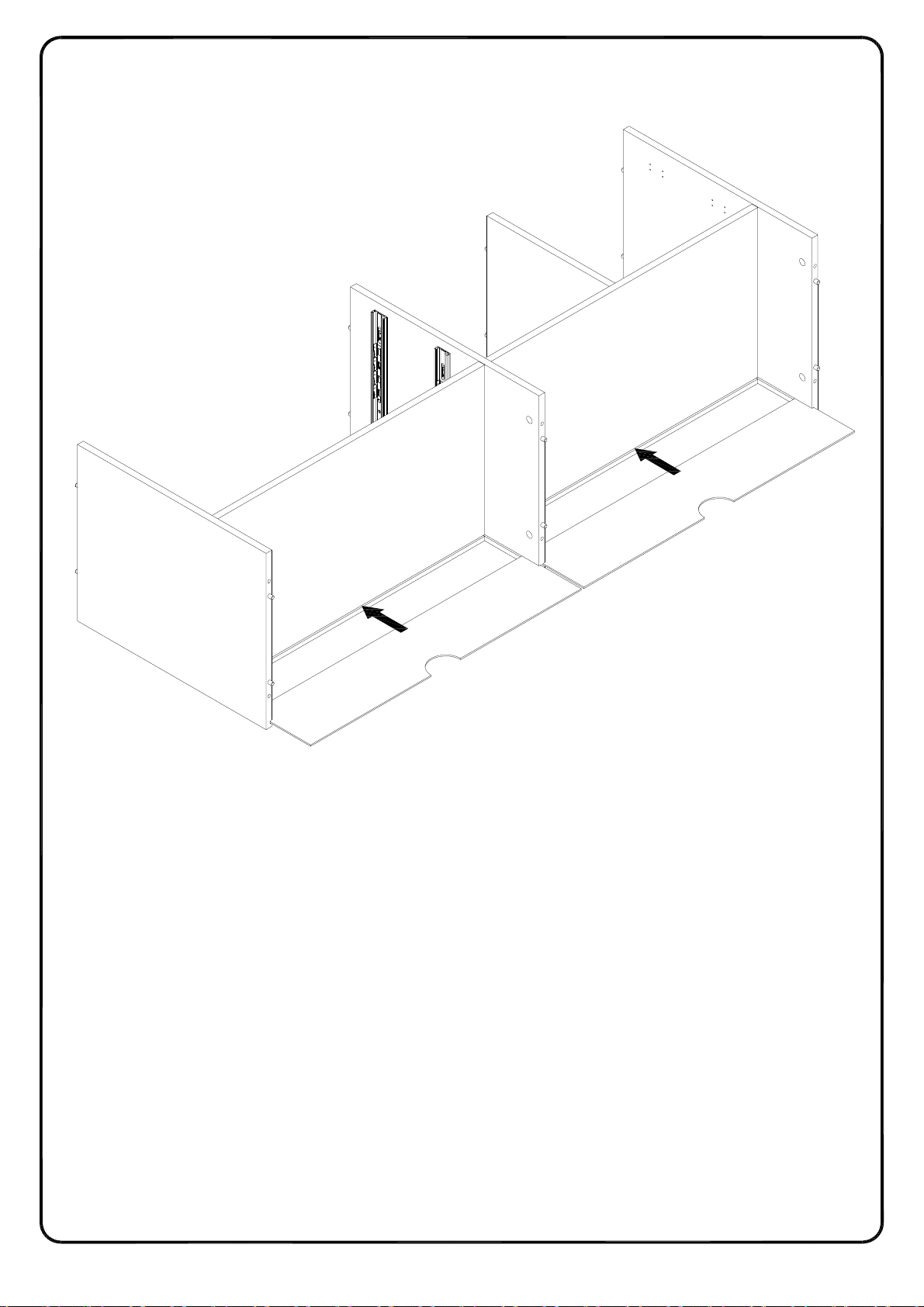

Putpart(10)asper diagram.
(FR)
Mettezla pièce(10) conformément au schéma.
(ESP)
Pongalaparte(10)segúneldiagrama.
(DE)
SetzenSiedasTeil(10) gemäß derAbbildung ein.
