Wallair W-Style RE Premium 100 User manual

Einleitung

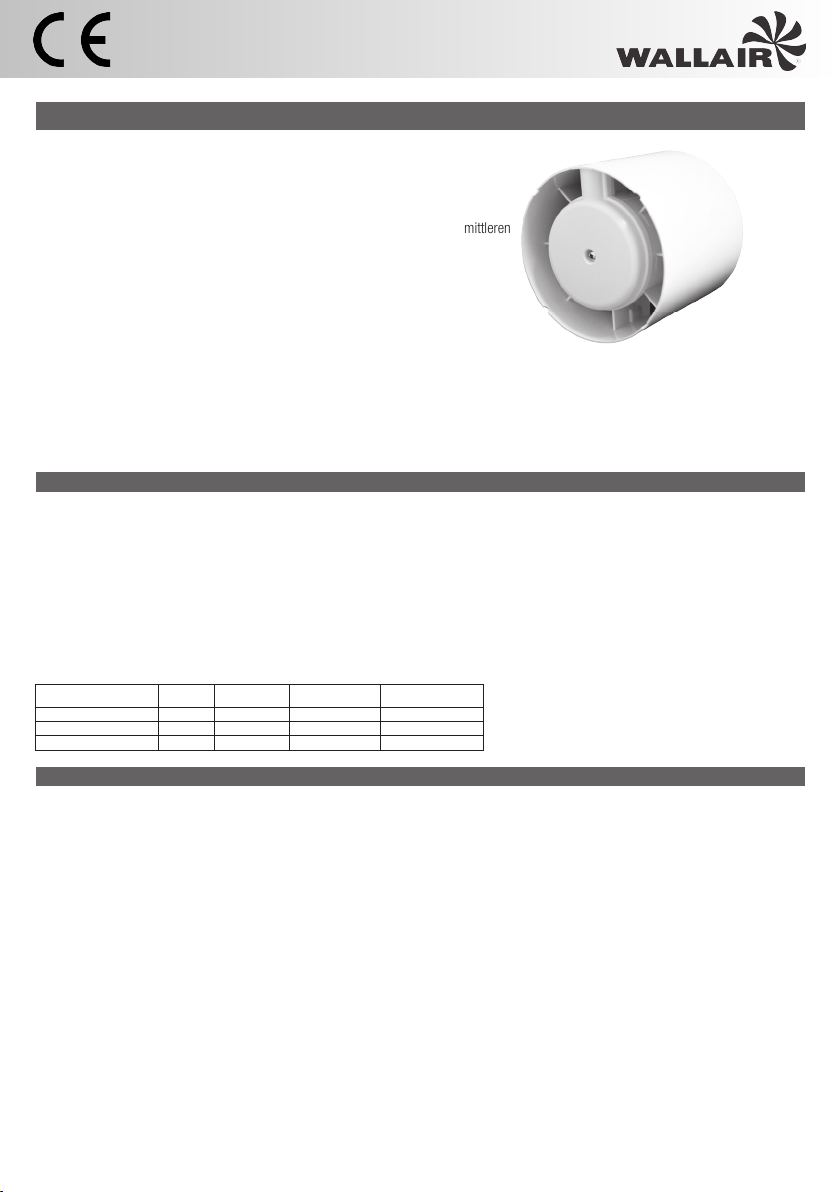

W-Style RE Premium (Abb.1) ist ein Axial-Lüfter um den Luftaustauschin kleinen/mittleren
Räumen wie z.B. Badezimmer, Toilette und Küche zu gewährleisten.
Zum direkten Luftausstoß ins Freie oder für kurze,geradlinige
Rohre (kleiner als 1,5 m) geeignet.
Rohr-Einschublüfter für waagrechte oder lotreche Montage (Abb.2).
Lesen Sie diese Gebrauchsanweisung vor dem Gebrauch des Produkts aufmerksam durch und bewahren Sie sie an einem sicheren Ort zum
Nachschlagen bereit auf. Das Produkt wurde fachgerecht unter Beachtung aller geltenden Fachnormen für Elektrogeräte gefertigt und muss von
Fachpersonal installiert werden.
Der Hersteller übernimmt für Sach- oder Personenschäden, die auf Nichtbeachtung der Vorschriften in diesem Handbuch zurückzuführen sind,
keine Haftung.
• Material: Hochwertiges ABS RAL Farbe 9010, stoßfest und UV-beständig
• Aerodynamisches Hochleistungs-Laufrad mit “Winglet” Schaufeln, d.h. mit Flügeln an den Enden für einen leisen Betrieb und zur Optimierung
der Leistung.
• Einphasiger Induktionsmotor mit Überlastschutz
• BB Ausführung: kugelgelagerter Motor für besonders lange Lebensdauer (30.000 h), auch für kaltes Klima geeignet.
• Das Gerät ist mit Doppelisolierung hergestellt: kein Erdschluß
• Für den Dauer- und Wechselbetrieb geeignet
• Schutzart IPX4
• Versorgungsspannung 220-240V~ 50/60Hz
• Das Gerät darf ausschließlich zu den in diesem Handbuch genannten Verwendungszwecken gebraucht werden.
• Nach dem Auspacken des Produkts sicherstellen, dass es unversehrt ist; wenden Sie sich im Zweifelsfall an Fachpersonal.
Verpackungsbestandteile für Kinder und Personen mit Handicap unzugänglich aufbewahren.
• Das Gerät nicht mit nassen bzw. feuchten Händen oder Füßen berühren.
• Das Gerät ist nicht zum Gebrauch durch Personen (auch Kinder) mit körperlicher, sinnlicher oder mentaler Beeinträchtigung oder mit
mangelnder Erfahrung und Wissensmangel bestimmt, außer es wurde durch die Vermittlung einer für ihre Sicherheit beauftragten Person
entsprechend im Umgang mit dem Gerät geschult.
Kinder müssen stets beaufsichtigt werden, sie dürfen nicht mit dem Gerät spielen.
• Verwenden Sie das Produkt nicht bei vorhandenen brennbaren Stoffen oder Dämpfen wie z.B. Alkohol, Insektiziden, Benzin, usw.
• Bei auftretenden Funktionsstörungen muss das Gerät vom Stromnetz getrennt werden. Wenden Sie sich möglichst bald an einen Fachmann.
Achten Sie bei Instandsetzungsarbeiten auf die Verwendung originaler Ersatzteile.
• Die Stromanlage, an die das Gerät angeschlossen ist, muss den geltenden Gesetzesvorschriften entsprechen.
• Vor dem Anschluss ans Stromnetz bzw. an die Steckdose Folgendes sicherstellen:
- Die Daten auf dem Typenschild (Spannung und Frequenz) stimmen mit den Merkmalen des Stromnetzes überein;
- Die zulässige Höchstleistung der Anlage/Steckdose entspricht der Höchstlast des Geräts Wenden Sie sich andernfalls an Fachpersonal.
• Das Gerät darf nicht zur Aktivierung von Heizstrahlern, Öfen, usw. verwendet werden, auch ist die Ableitung in Rauch-Hitzeabzugsleitungen von
Verbrennungsgeräten jeder Art untersagt. Die Luft muss über eine eigene Abzugsleitung nach außen abgeführt werden.
• Betriebstemperatur: von 0° bis zu +50 °C.
• Das Gerät dient lediglich als Abzug für saubere Luft, d.h. für Luft ohne Fett, Ruß, chemische oder aggressive Stoffe sowie ohne brennbare oder
explosive Gemische.
Gebrauchsanleitung
W-Style RE Premium - Axial-Lüfter
D
TECHNISCHE MERKMALE
HINWEISE FÜR INSTALLATION, GEBRAUCH UND WARTUNG
Art.Nr. Leistung
m3/h max
Statischer Druck
Pa max
Leistungsaufnahme
W max
Schalldruck
dB(A) @3m
W-Style RE Premium 100 84 24 8 34
W-Style RE Premium 120 163 43 14 40
W-Style RE Premium 150 312 57 24 46
Fig. 1

2
Codice Portata
m3/h max
Pressione statica
Pa max
Consumo
W max
Pressione sonora
dB(A) @3m
W-Style RE Premium 100 84 24 8 34
W-Style RE Premium 120 163 43 14 40
W-Style RE Premium 150 312 57 24 46
BASISAUSFÜHRUNG
Betätigung des Lüfters über den separaten ON/OFF-Schalter oder einen Lichtschalter (Abb. 8A).
MIT TIMER (mit Abschaltverzögerung)
Der Lüfter ist mit einem Timer ausgestattet, der durch Betätigung des Trimmers (Abb. 9B) zwischen 1 Minute und circa 25 Minuten eingestellt
werden kann.
Funktionsweise: Bei Anschluss nach Schaltplan gemäß Abbildung 8B wird der Lüfter nach dem Einschalten des Lichts mit einer Verzögerung von
max. 1,5 Sekunden aktiviert. Nach dem Ausschalten des Lichts läuft der Lüfter noch den eingestellten Zeitraum weiter.
AUSFÜHRUNGEN
KONFORMITÄT NACH NORMEN
2006/95/EC Niederspannungsrichtlinie (LVD)
2004/108/EC Elektromagnetische Verträglichkeit (EMV)
nach der folgenden Normen:
elektrische Sicherheit
EN60335-1(2008); EN 60335-2-80(2005); EN 60335-2-80/A2(2009)
Elektromagnetische Verträglichkeit
EN 55014-1(2006)+A1 +A2; EN 55014-2(1997)+A1(2001)+A2(2008)+IS1(2007)
EN 61000-3-2(2006)+A1(2009)+A2(2009); EN 61000-3-3(2008).
• Das Gerät vor Witterungseinflüssen (Regen, Sonne, Schnee, usw.) schützen).
• Das Gerät oder Teile davon nicht in Wasser oder andere Flüssigkeiten tauchen.
• Schalten Sie den Hauptschalter der Anlage bei Funktionsstörungen oder zur Reinigung stets ab.
• Für die Installation ist ein mehrpoliger Schalter im Versorgungsnetz gemäß der Installationsregeln erforderlich, um in den Zustand der
Überspannungskategorie III die komplette Abschaltung versorgen (Öffnungsabstand der Kontakte von mindestens 3mm).
• Wenn das Stromversorgungskabel beschädigt ist, darf dessen Austausch nur durch den Hersteller, den Kundendienst oder autorisiertes
Personal erfolgen, um Gefährdungen zu vermeiden.
• Das Abzugs- und Ausstoßgitter darf nicht verstopfen, um eine optimale Luftdurchlässigkeit zu gewährleisten.
• Eine angemessene Rückkehr der Luft in den Raum unter Beachtung der geltenden Vorschriften beachten, um einen korrekten Gerätebetrieb zu
gewährleisten.
• Ist in dem Raum, in dem das Gerät installiert ist, auch ein mit Brennstoff betriebenes Gerät im Einsatz (Boiler, Metanheizung, usw. in einem
nicht dichten Raum), muss ein geeigneter Lufteintritt sichergestellt werden, um eine gute Verbrennung und den korrekten Betrieb der Geräte zu
gewährleisten.
• Die Installation muß so ausgeführt werden, daß das Laufrad beim Prüffingerkontakt von der Ausblasseite her, gemäß den gelteenden
Unfallverhütungsvorschriften (Probefühler der Vorschriften EN61032 gemäss), nicht zugänglich ist.

Introduzione
W-Style RE Premium (fig.1) è un aspiratore assiale progettato per garantire il ricambio
dell’aria in ambienti di piccole/medie dimensioni quali stanze da bagno,
toilette e cucine.
Adatto per l’espulsione dell’aria direttamente verso l’esterno o in presenza
di brevi canalizzazioni lineari (inferiore a 1,5 m).
Può essere incassato nella parete, in orizzontale o verticale (Fig.2).
Leggere questo manuale con attenzione prima di usare il prodotto e conservarlo in un posto sicuro così da poterlo consultare all’occorrenza.
Il prodotto è costruito a regola d’arte e nel rispetto delle normative vigenti in materia di apparecchiature elettriche e deve essere installato da
personale tecnicamente qualificato.
La ditta costruttrice non si assume responsabilità per danni a persone o cose derivanti dalla mancata osservanza delle norme contenute nel
presente libretto.
• Materiale: ABS colore RAL 9010 di alta qualità, resistente agli urti e ai raggi UV
• Ventola aerodinamica ad alta efficienza, con pale a “winglet”, cioè provviste di alette di estremità per ottimizzare la silenziosità e il rendimento
• Motore monofase ad induzione con protezione termica
• Versione BB: motore montato su cuscinetti a sfera che garantiscono al prodotto un ciclo di vita più lungo (30.000h) e che lo rendono adatto anche per
climi freddi
• Realizzato in doppio isolamento: non necessita della messa a terra
• Adatto per funzionamento continuo o ad intermittenza
• Grado di protezione IPX4
• Tensione di alimentazione 220-240V~ 50/60Hz
• L’apparecchio non deve essere utilizzato in applicazioni diverse da quelle indicate in questo manuale.
• Dopo aver rimosso il prodotto dall’imballo, assicurarsi della sua integrità; in caso di dubbio, rivolgersi a personale qualificato. Non lasciare parti
dell’imballo alla portata di bambini o persone diversamente abili.
• Non toccare l’apparecchio con mani/piedi umidi o bagnati.
• L’apparecchio non è destinato a essere usato da persone (bambini compresi) le cui capacità fisiche, sensoriali o mentali siano ridotte oppure
con mancanza di esperienza e di conoscenza, a meno che esse abbiano potuto beneficiare, attraverso l’intermediazione di una persona
responsabile della loro sicurezza, di una sorveglianza o di istruzioni riguardanti l’uso dell’apparecchio.
I bambini devono essere supervisionati per assicurarsi che non giochino con l’apparecchio.
• Non impiegare il prodotto in presenza di sostanze o vapori infiammabili, come alcool, insetticidi, benzina, etc.
• In caso si rilevi qualsiasi tipo di anomalia nel funzionamento, scollegare l’apparecchio dalla rete elettrica e rivolgersi al più presto a personale
qualificato. In caso di riparazione, richiedere esclusivamente ricambi originali.
• L’impianto elettrico a cui e’ collegato il prodotto deve essere conforme alle normative vigenti.
• Prima di collegare il prodotto alla rete di alimentazione o alla presa elettrica accertarsi che:
- i dati di targa (tensione e frequenza) siano rispondenti a quelli della rete di distribuzione elettrica;
- la portata dell’impianto/presa sia adeguata alla potenza massima dell’apparecchio. In caso contrario rivolgersi a personale qualificato.
• L’ apparecchio non deve essere impiegato come attivatore di scaldabagni, stufe, ecc., nè deve scaricare in condotti adibiti all’evacuazione di
aria calda/fumi derivanti da alcun tipo di apparecchio a combustione. Deve espellere l’aria all’esterno tramite un proprio condotto specifico.
• Temperatura di funzionamento: da 0°C fino a +50°C.
• L’apparecchio è destinato ad estrarre solo aria pulita, ossia senza elementi grassi, fuliggine, agenti chimici e corrosivi, miscele infiammabili o
esplosive.
• Non lasciare l’apparecchio esposto ad agenti atmosferici (pioggia, sole, neve, etc.).
• Non immergere I’apparecchio o altre sue parti in acqua o liquidi.
• Spegnere l’interruttore generale dell’impianto ogni qual volta si rilevi un’anomalia di funzionamento o si effettuino operazioni di pulizia.
• Per l’installazione occorre prevedere nella rete di alimentazione, conformemente alle regole di installazione, un interruttore onnipolare che
consenta la disconnessione completa nelle condizioni della categoria di sovratensione III (distanza dei contatti uguale o superiore a 3 mm).
Manuale istruzioni
W-Style RE Premium - Aspiratore assiale

Fig. 1
CARATTERISTICHE TECNICHE
Codice Portata
m3/h max
Pressione statica
Pa max
Consumo
W max
Pressione sonora
dB(A) @3m
W-Style RE Premium 100 84 24 8 34
W-Style RE Premium 120 163 43 14 40
W-Style RE Premium 150 312 57 24 46
PRECAUZIONI PER L’INSTALLAZIONE, L’USO E LA MANUTENZIONE

4
BASE
L’aspiratore si aziona tramite interruttore separato ON/OFF oppure tramite l’interruttore luce (fig. 8A).
CON TIMER (con ritardo di spegnimento)
L’aspiratore è provvisto di circuito timer, regolabile da circa 1 minuto a circa 25 minuti agendo sul trimmer (fig. 9B).
Funzionamento: collegato secondo lo schema di figura 8B, dopo l’accensione luce, l’aspiratore si attiva con un ritardo di 1,5 secondi max. Dopo
lo spegnimento luce, l’aspiratore continua a funzionare per il periodo di tempo pre-impostato.
VERSIONI
• Se il cavo di alimentazione è danneggiato, esso deve essere sostituito dal costruttore o dal suo servizio assistenza tecnica o
comunque da una persona con qualifica similare, in modo da prevenire ogni rischio.
• Non ostruire la griglia di aspirazione o di espulsione per garantire l’ottimale passaggio dell’aria.
• Assicurare un adeguato rientro dell’aria nel locale, nel rispetto del regolamento vigente, al fine di garantire il corretto funzionamento
dell’apparecchio.
• Qualora nell’ambiente in cui è installato il prodotto sia presente un apparecchio funzionante a combustibile (scaldacqua, stufa a metano etc.,
di tipo non a “camera stagna”), è indispensabilie assicurare un adeguato ingresso d’aria, per garantire una buona combustione e il corretto
funzionamento di tali apparecchi.
• Effettuare l’installazione in modo che la girante sia inaccessibile al lato della mandata, al contatto del Dito di Prova, secondo le vigenti norme
antinfortunistiche.
Code Airflow
m3/h max
Static pressure
Pa max
Power
W max
Sound pressure
dB(A) @3m
W-Style RE Premium 100 84 24 8 34
W-Style RE Premium 120 163 43 14 40
W-Style RE Premium 150 312 57 24 46
CONFORMITA’ NORMATIVA
2006/95/EC Direttiva Bassa Tensione
2004/108/EC Direttiva di Compatibilità Elettromagnetica
secondo lo stato dell’arte delle seguenti norme:
Sicurezza elettrica
EN60335-1(2008); EN 60335-2-80(2005); EN 60335-2-80/A2(2009)
Compatibilità Eletromagnetica
EN 55014-1(2006)+A1 +A2; EN 55014-2(1997)+A1(2001)+A2(2008)+IS1(2007)
EN 61000-3-2(2006)+A1(2009)+A2(2009); EN 61000-3-3(2008).

5
Introduction

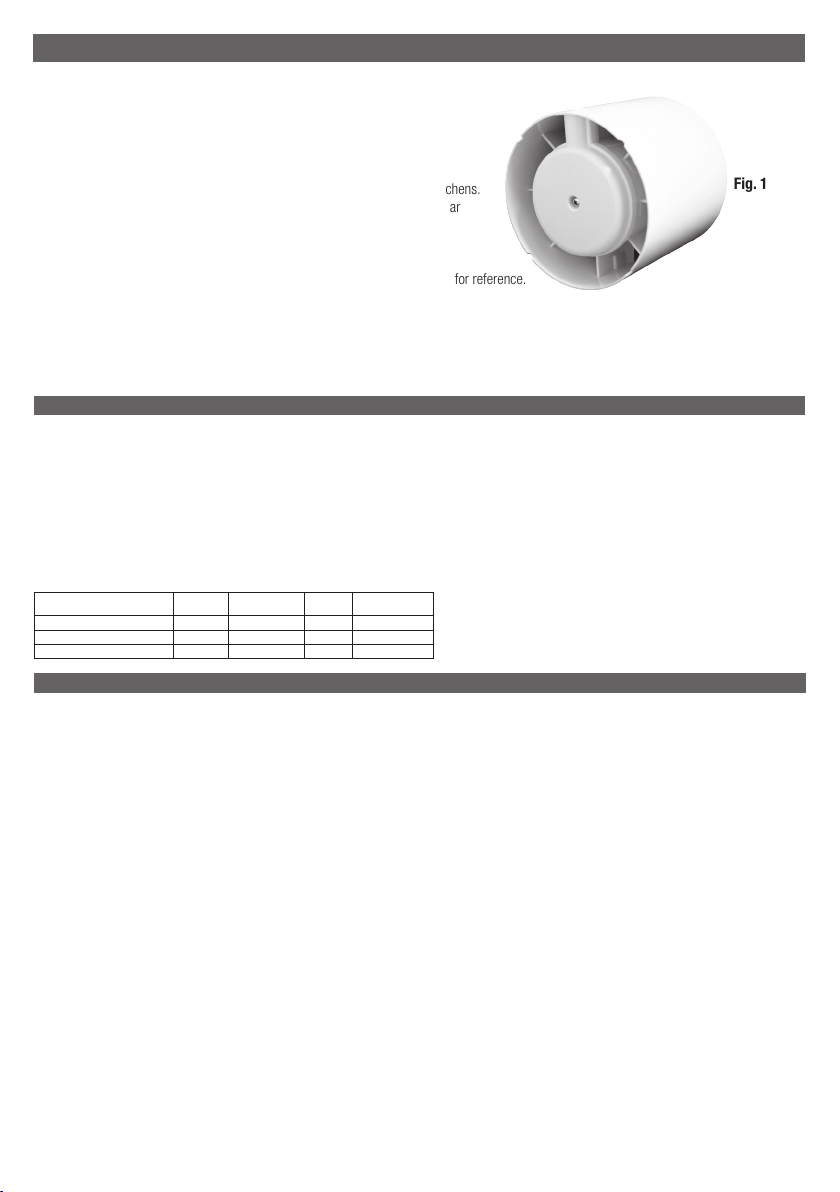

W-Style RE Premium (fig. 1) is an axial fan designed to ensure
air extraction in small/medium-sized rooms such as bathrooms, toilets and kitchens.
Suitable for air discharge directly to the outside or in the presence of short linear
duct (less than 1.5 m).
For in-line installation, horizontal or vertical (fig.2).
Read this manual carefully before using the product and keep it in a safe place for reference.
This product was constructed up to standard and in compliance with regulations relating to electrical equipment and must be installed by
technically qualified personnel.
The manufacturer assumes no responsibility for damage to persons or property resulting from failure to observe the regulations contained in this
booklet.
• Material: High quality, impact and UV-resistant ABS colour RAL 9010
• High efficiency aerodynamic fan with “winglet” blades to optimise quietness and efficiency
• Single phase induction motor with integral thermal protection
• BB version: motor mounted on ball bearings that guarantee a longer product life cycle (30,000 h) and suitable for cold climates
• The fan is double insulated: no earth connection is required
• Suitable for continuous or intermittent operation
• IPX4 degree of protection
• Power supply 220V to 240V~ 50/60Hz
• The device should not be used for applications other than those specified in this manual.
• After removing the product from its packaging, verify its condition. In case of doubt, contact a qualified technician. Do not leave packaging
within the reach of small children or people with disabilities.
• Do not touch the appliance with wet or damp hands/feet.
• The device is not intended for use by persons (including children) with reduced physical, sensory or mental capacities or those with a lack of
experience and knowledge, unless they have been given supervision or instruction concerning use of the device from a person responsible for
their safety.
Children should be supervised to ensure that they do not play with the device.
• Do not use the product in the presence of flammable vapours, such as alcohol, insecticides, gasoline, etc.
• If any abnormalities in operation are detected, disconnect the device from the mains supply and contact a qualified technician immediately. Use
original spare parts only for repairs.
• The electrical system to which the device is connected must comply with regulations.
• Before connecting the product to the power supply or the power outlet, ensure that:
- the data plate (voltage and frequency) correspond to those of the electrical mains
- the electrical power supply/socket is adequate for maximum device power. If not, contact a qualified technician.
• The device should not be used as an activator for water heaters, stoves, etc., nor should it discharge into hot air/fume vent ducts deriving from
any type of combustion unit. It must expel air outside via its own special duct.
• Operating temperature: 0°C up to +50 °C.
• The device is designed to extract clean air only, i.e. without grease, soot, chemical or corrosive agents, or flammable or explosive mixtures.
• Do not leave the device exposed to atmospheric agents (rain, sun, snow, etc.).
• Do not immerse the device or its parts in water or other liquids.
• Turn off the main switch whenever a malfunction is detected or when cleaning.
• For installation an omnipolar switch should be incorporated in the fixed wiring, in accordance with the wiring regulations, to provide a full
disconnection under overvoltage category III conditions (contact opening distance equal to or greater than 3mm).
Installation manual
W-Style RE Premium - Axial fan
G
Fig. 1
TECHNICAL SPECIFICATIONS
PRECAUTIONS FOR INSTALLATION, USE AND MAINTENANCE
Code Airflow
m3/h max
Static pressure
Pa max
Power
W max
Sound pressure
dB(A) @3m
W-Style RE Premium 100 84 24 8 34
W-Style RE Premium 120 163 43 14 40
W-Style RE Premium 150 312 57 24 46

6
STANDARD
The fan is operated using a separate ON/OFF switch or via a light switch (fig. 8A).
WITH TIMER (over-run )
The fan is provided with a timer circuit which is adjustable from aprox. 1 minute to 25 minutes via trimmer (fig. 9B).
Operation: connected according to the diagram in figure 8B, after the light is switched on, the fan activates with a delay of max 1.5 seconds.
After the light is switched off, the fan continues to function for a pre-set period of time.
VERSIONS
• If the supply cord is damaged, it must be replaced by the manufacturer, its service agent or similarly qualified persons in order to avoid a
hazard.
• Do not obstruct the fan or exhaust grille to ensure optimum air passage.
• Ensure adequate air return into the room in compliance with existing regulations in order to ensure proper device operation.
• If the environment in which the product is installed also houses a fuel-operating device (water heater, methane stove etc., that is not a “sealed
chamber” type), it is essential to ensure adequate air intake, to ensure good combustion and proper equipment operation.
• Install the product so that the impeller is not accessible from the air outlet side as verified by contact with the Test Finger (test probe “B” of the
norm EN61032) in compliance with the current safety regulations.
Code Débit
m3/h max
Pression statique
Pa max
Consommation
W max
Pression acoustique
dB(A) @3m
W-Style RE Premium 100 84 24 8 34
W-Style RE Premium 120 163 43 14 40
W-Style RE Premium 150 312 57 24 46
STANDARD CONFORMITY
2006/95/EC Low Voltage Directive (LVD)
2004/108/EC Electromagnetic Compatibility (EMC),
in conformity with the following standards:
Electrical Safety
EN60335-1(2008); EN 60335-2-80(2005); EN 60335-2-80/A2(2009)
Electromagnetic Compatibility
EN 55014-1(2006)+A1 +A2; EN 55014-2(1997)+A1(2001)+A2(2008)+IS1(2007)
EN 61000-3-2(2006)+A1(2009)+A2(2009); EN 61000-3-3(2008).

7
Introduction
W-Style RE Premium (fig. 1) est un aérateur axial conçu pour garantir le renouvellement
de l’air dans des endroits de petites/grandes dimensions tels que les salles de bain,
toilettes et cuisines.
Adapté pour l’expulsion de l’air directement vers l’extérieur ou à travers
de courtes canalisations linéaires (inférieur à 1,5 m).
Installation en ligne, horizontal ou vertical (fig.2).
Lisez ce manuel avec attention avant d’utiliser le produit et conservez-le dans un endroit sûr afin de pourvoir le consulter si nécessaire.
Le produit est construit selon les règles de l’art et conformément aux normes en vigueur en matière d’appareils électriques, et doit être installé
par du personnel techniquement qualifié.
L’entreprise de construction n’assume aucune responsabilité pour les dommages causés aux personnes ou aux choses dérivant du non-respect
des normes contenues dans ce manuel.
• Matériau : ABS couleur RAL 9010 de haute qualité, résistant aux chocs et aux rayons UV
• Hélice aérodynamique à haute efficacité, avec des pales en “winglet”, c’est à dire pourvues d’ailettes d’extrémité qui optimisent le silence et le
rendement.
• Moteur monophasé à induction avec protection thermique
• Version BB: moteur monté sur des roulements à billes qui garantissent au produit un cycle de vie plus long (30 000 h) et qui le rendent aussi adapté aux
climats froids.
• Construit avec une double isolation: il n’y a pas besoin de connection à une prise de terre
• Adapté à un fonctionnement en continu ou intermittent
• Degrés de protection IPX4
• Tension d’alimentation 220-240V~50/60Hz
• L’appareil ne doit pas être utilisé pour des applications autres que celles indiquées dans ce manuel.
• Après avoir déballé le produit, assurez-vous qu’il soit intact ; en cas de doute, adressez-vous au personnel qualifié. Ne laissez pas les parties
de l’emballage à la portée des enfants ou de personnes handicapées.
• Ne touchez pas l’appareil avec les mains/pieds humides ou mouillés.
• L’appareil n’est pas conçu pour être utilisé par des personnes (y compris les enfants) aux capacités physiques, sensorielles ou mentales
réduites ou bien manquant d’expérience et de connaissance, sauf si elles ont pu bénéficier, par l’intermédiaire d’une personne responsable de
leur sécurité, d’une surveillance ou d’instructions concernant l’utilisation de l’appareil.
Les enfants doivent être surveillés afin de s’assurer qu’ils ne jouent pas avec l’appareil.
• N’utilisez pas le produit en présence de substances ou vapeurs inflammables, comme l’alcool, insecticides, essence, etc.
• En cas d’une quelconque anomalie dans le fonctionnement, débranchez l’appareil du réseau électrique et adressez-vous au plus vite au
personnel qualifié. En cas de réparation, demandez des pièces de rechange exclusivement originales.
• L’installation électrique à laquelle le produit est raccordé doit être conforme aux normes en vigueur.
• Avant de brancher le produit au réseau d’alimentation ou à la prise électrique, assurez-vous que :
- les données de la plaque signalétique (tension et fréquence) correspondent à celles du réseau de distribution électrique ;
- le débit de l’installation/prise soit approprié à la puissance maximum de l’appareil. Dans le cas contraire, adressez-vous à du personnel
qualifié.
• L’ appareil ne doit pas être utilisé comme activateur de chauffe-eau, poêles, etc., et ne doit pas évacuer dans des conduits utilisés pour l’éva-
cuation d’air chaud/ fumées provenant d’un quelconque appareil à combustion. Il doit expulser l’air à l’extérieur à travers un conduit spécifique.
• Température de fonctionnement: 0° jusqu’à +50 °C.
• L’appareil est conçu pour extraire uniquement de l’air pur, c’est à dire sans éléments graisseux, suie, agents chimique ou corrosifs, mélanges
inflammables ou explosifs..
• Ne laissez pas l’appareil exposé aux agents atmosphériques (pluie, soleil, neige, etc.).
• Ne plongez pas l’appareil ou ses parties dan l’eau ou d’autres liquides.
Manuel d’instructions
W-Style RE Premium - Aérateur axial
F

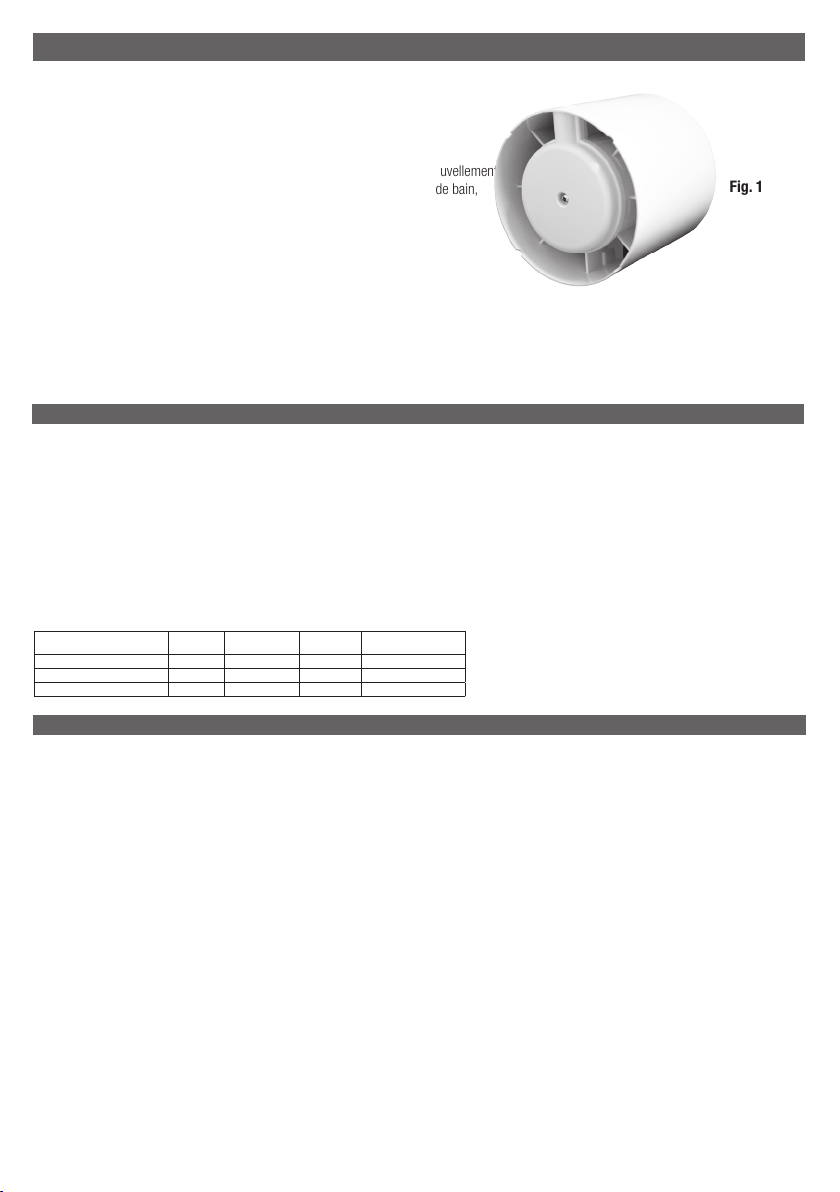

Fig. 1
CARACTÉRISTIQUES TECHNIQUES
PRÉCAUTIONS POUR L’INSTALLATION, L’UTILISATION ET L’ENTRETIEN
Code Débit
m3/h max
Pression statique
Pa max
Consommation
W max
Pression acoustique
dB(A) @3m
W-Style RE Premium 100 84 24 8 34
W-Style RE Premium 120 163 43 14 40
W-Style RE Premium 150 312 57 24 46

8
BASE
L’aérateur s’active au moyen de l’interrupteur séparé ON/OFF ou bien de l’interrupteur de la lumière (fig. 8A).
AVEC TIMER (avec extinction temporisée)
L’aérateur est pourvu d’un circuit timer, réglable d’environ 1 minute à 25 minutes en agissant sur le trimmer (fig.9B).
Fonctionnement : une fois raccordé selon le schéma indiqué à la figure 8B, et une fois la lumière allumée, l’aérateur s’active avec un retard de
1,5 secondes max. Après l’extinction de la lumière, l’aérateur continue de fonctionner durant la période de temps prédéfinie.
VERSIONS
• Éteignez l’interrupteur général de l’installation chaque fois qu’une anomalie dans le fonctionnement se présente ou durant le nettoyage.
• Pour l’installation, prévoyez dans le réseau d’alimentation électrique, conformément aux prescriptions de sécurité, un interrupteur omnipolaire
de sectionnement, assurant la complète déconnexion dans la condition de catégorie de surtension III (avec une distance d’ouverture des
contacts égale ou supérieure à 3mm).
• Si le câble d’alimentation est endommagé, es doit être remplacer par le fabricant, sa service d’assistance ou personnel qualifié de façon
similaire pour éviter de danger..
• Ne bouchez pas la grille d’aspiration ou d’expulsion de l’air afin de garantir un meilleur passage de l’air.
• Assurez-vous que l’air arrive adéquatement dans la pièce, conformément au règlement en vigueur, afin de garantir le bon fonctionnement de
l’appareil.
• Si la pièce d’installation de l’appareil est équipée d’un appareil fonctionnant avec un combustible (chauffe-eau, poêle au méthane, etc., de
type non avec “chambre étanche”), il est indispensable d’assurer une entrée d’air adéquate, afin de garantir une bonne combustion et le
fonctionnement correct de ces appareils.
• Installer l’appareil de sorte que la turbine n’entre pas en contact, côté refoulement, avec le doigt d’essai (sonde de test “B” de la norme
EN61032) conformément aux normes contre les accidents en vigueur.
CONFORMITE’ AUX NORMES
2006/95/EC Basse Tension (DBT)
2004/108/EC Compatibilité Électromagnétique (CEM),
in conformité aux normes suivantes:
Sécurité électrique:
EN60335-1(2008); EN 60335-2-80(2005); EN 60335-2-80/A2(2009)
Compatibilité Électromagnétique
EN 55014-1(2006)+A1 +A2; EN 55014-2(1997)+A1(2001)+A2(2008)+IS1(2007)
EN 61000-3-2(2006)+A1(2009)+A2(2009); EN 61000-3-3(2008).
Art.Nr. Bereik
max. m3/h
Statische druk
max. Pa
Verbruik
max. W
Geluidsdichtheid
dB(A) @3m
W-Style RE Premium 100 84 24 8 34
W-Style RE Premium 120 163 43 14 40
W-Style RE Premium 150 312 57 24 46

9
Introductie
QD (fig.1) is een axiale luchtafzuiger, ontworpen om de luchtverfrissing te garanderen
in kleine/middelgrote ruimtes, zoals badkamers,
toiletten en keukens
Geschikt om de lucht direct naar buiten te blazen of met het gebruik
van korte lineaire afvoerbuizen (korter dan 1,5 m).
Kan horizontaal of verticaal in de muur ingebouwd worden (Fig.2).
Lees deze handleiding aandachtig voordat u het product in gebruik neemt en bewaar het op een veilige plaats, zodat u deze kunt raadplegen
indien het nodig is.
Het product is vakkundig geconstrueerd en in overeenstemming met de huidige regelgeving met betrekking tot technische apparatuur, en moet
geïnstalleerd worden door technisch gekwalificeerd personeel.
De fabrikant is niet aansprakelijk voor schade aan personen of eigendommen als gevolg van niet-naleving van de regels in dit boekje.
• Materiaal: ABS kleur RAL 9010 van hoogwaardige kwaliteit, stootbestendig en UV-resistent
• Aerodynamische ventilator met hoog rendement, met bladen met “winglets”, die zijn voorzien van vleugeltjes op het uiteinde om het rend
ment te optimaliseren en geluid te reduceren
• Single-fase inductiemotor met thermische beveiliging
• Versie BB: motor gemonteerd op kogellagers die een langere levensduur van het product garanderen en die het ook geschikt maakt voor koude
klimaten
• Dubbel geïsoleerd: aarding niet nodig
• Geschikt voor doorlopend en onderbroken gebruik
• Beschermingsgraad IPX4
• Voedingsspanning 220-240V~ 50/60Hz
• Het apparaat mag niet worden gebruikt voor andere toepassingen dan vermeld in deze handleiding.
• Controleer eerst de conditie van het apparaat nadat u het uit de verpakking hebt gehaald, neem bij twijfel eerst contact op met gekwalificeerd
personeel. Laat geen onderdelen van de verpakking binnen het bereik van kleine kinderen of personen met een handicap.
• Raak het apparaat niet als uw handen/voeten vochtig of nat zijn.
• Het apparaat is niet bestemd voor gebruik door personen (inclusief kinderen) met verminderde lichamelijke, zintuiglijke of verstandelijke verm
gens, noch door personen met een gebrek aan kennis en ervaring, behalve met de tussenkomst van een persoon die verantwoordelijk is
voor hun veiligheid, die toezicht houdt of instructies geeft over het gebruik van het apparaat. Kinderen moeten onder toezicht staan om te
voorkomen dat zij met het apparaat gaan spelen.
• Gebruik het apparaat niet in de nabijheid van ontvlambare substanties of gassen zoals alcohol, insecticiden, benzine, etc.
• Indien zich onregelmatigheden voordoen tijdens de werking, dient u de stekker van het apparaat onmiddellijk uit het stopcontact te halen en
contact op te nemen met gekwalificeerd personeel. Gebruik voor herstellingen enkel originele onderdelen.
• De elektrische installatie waar het apparaat op aangesloten is moet volledig voldoen aan de huidige regelgeving.
• Voordat u het apparaat aansluit op het voedingsnetwerk of stopcontact, moet u zich er eerst van verzekeren dat:
- de gegevens op het plaatje (voltage en frequentie) overeenkomen met deze van de elektriciteitsvoorziening;
- het bereik van de installatie/stekker geschikt is voor de maximale potentie van het apparaat. Neem contact op met gekwalificeerd personeel
als dit niet het geval is.
• Het apparaat mag niet gebruikt worden als activeringsmiddel voor boilers, kachels, etc., noch dient de afvoer aangesloten te worden op buizen
die bestemd zijn voor de afvoer van warme lucht/rook van enig welk apparaat dat op brandstof werkt. De lucht moet worden afgevoerd door
een eigen specifieke afvoerbuis.
• Werkingstemperatuur: van 0°C tot +50°C.
• Het apparaat is enkel ontworpen voor de afvoer van schone lucht, dus zonder vetten, roetdeeltjes, chemische en bijtende stoffen, ontvlambare
of explosieve mengsels.
• Het apparaat mag niet blootgesteld worden aan atmosferische elementen (regen, zon, sneeuw, etc.).
• Dompel het apparaat of de onderdelen, niet onder in water of andere vloeistoffen.
Handleiding
W-Style RE Premium - Axiale luchtafzuiger
O
TECHNISCHE EIGENSCHAPPEN
VOORZORGSMAATREGELEN VOOR INSTALLATIE, GEBRUIK EN ONDERHOUD
Fig. 1
Art.Nr. Bereik
max. m3/h
Statische druk
max. Pa
Verbruik
max. W
Geluidsdichtheid
dB(A) @3m
W-Style RE Premium 100 84 24 8 34
W-Style RE Premium 120 163 43 14 40
W-Style RE Premium 150 312 57 24 46

10
BASIS
De luchtafzuiger wordt bediend via een aparte ON/OFF-schakelaar of door de lichtschakelaar (afb. 14A).
MET TIMER (met uitschakelvertraging)
De ventilator is voorzien van een timercircuit, instelbaar tussen ongeveer 1 minuut en ongeveer 25 minuten werkend op de trimmer (fig. 15B).
Werking: aangesloten volgens het schema van figuur 14B, na het inschakelen van het licht zal de ventilator na 1,5 seconde starten. Na het
uitschakelen van het licht zal de ventilator gedurende de vooraf ingestelde tijd blijven werken.
VERSIES
• Schakel de hoofdschakelaar uit wanneer u storingen opmerkt of bij schoonmaakwerkzaamheden.
• Voor de installatie moet men een unipolaire schakelaar voorzien, conform de regels voor installatie, die de totale loskoppeling toelaat bij
overbelasting van categorie III (afstand tussen de contacten groter of gelijk aan 3 mm).
• Als het netsnoer beschadigd is, dient deze, om elk gevaar te voorkomen, te worden vervangen door de fabrikant of zijn technische
dienstverlener, of door een gelijkwaardig gekwalificeerd persoon.
• Om een optimale luchtstroom te garanderen, mag het rooster voor luchttoevoer of –afvoer niet geblokkeerd worden.
• Om de goede werking van het apparaat te verzekeren dient u ervoor te zorgen dat er voldoende lucht terug binnenkomt in de ruimte, in
overeenstemming met de bestaande regelgeving.
• Indien er in de omgeving waarin het apparaat een apparaat geïnstalleerd is dat op brandstof werkt (boiler, gaskachel etc. Van het niet-
“gasdichte” type), is het noodzakelijk om voldoende luchttoevoer te verzekeren, zodat een goede verbranding en werking van deze apparaten
gegarandeerd kan worden.
• Installeer dusdanig dat de waaier niet toegankelijk is voor de afvoerzijde, bij contact met de Dito di Prova (testsonde “B” van norm EN61032),
in overeenstemming met de geldende veiligheidsnormen.
OVEREENSTEMMING NORMEN
2006/95/EC Laagspanningsrichtlijn
2004/108/EC Richtlijn elektromagnetische compatibiliteit
Overeenkomstig state of the art van de volgende normen:
Elektrische veiligheid
EN60335-1(2008); EN 60335-2-80(2005); EN 60335-2-80/A2(2009)
Elektromagnetische compatibiliteit
EN 55014-1(2006)+A1+A2; EN 55014-2(1997)+A1(2001)+A2(2008)+IS1(2007)
EN 61000-3-2(2006)+A1(2009)+A2(2009); EN 61000-3-3(2008).

11
kurztes Rohr (kleiner als 1,5m) - breve canalizzazione (inferiore a 1,5m)
short length ducting (less than 1.5m) - conduit court (inférieur à 1,5m)
korte afvoerbuizen (korter dan 1,5 m)
Vertikale Deckemantage - verticale a soffitto- vertical ceiling
vertical au plafond - verticaal plafond
Mindesthöhe 2,3m
installare ad un’altezza min. di 2,3m
min. height 2,3m
Hauteur min 2,3m
Installeer een hoogte min 2,3m
INSTALLATION - INSTALLAZIONE - INSTALLATION - INSTALLATION - INSTALLATIE (Fig/Abb.2)

12
B
OA
dimensioni serie QIN
MODELLO
Ø A B
100
99 80
120
119 90
150
148 100
4
6
3
5
Ø
Ød
Ød
7
W-Style RE Premium 100= ø99 mm
W-Style RE Premium 120= ø119 mm
W-Style RE Premium 150= ø148 mm
MONTAGE UND ELEKTRISCHE ANSCHLÜßE - MONTAGGIO E COLLEGAMENTI ELETTRICI
MOUNTING AND ELECTRICAL WIRING - MONTAGE ET BRANCHEMENTS ELECTRIQUES
MONTAGE EN ELEKTRISCHE BEDRADING

13
8A 9A
8B 9B
10
ZUBEHÖR NACH ANFRAGE - ACCESSORIO A RICHIESTA - ACCESSORY ON DEMAND
ACCESSOIRE SUR DEMANDE - ACCESSOIRE OP AANVRAAG
11 12
TIMER
+
-
BASIS
TIMER

14
Informativa sullo smaltimento delle unità a fine vita.
Questo prodotto è conforme alle Direttiva EU 2002/96/EC.
Il simbolo del cassonetto barrato riportato sull’apparecchiatura indica che il prodotto alla
fine della propria vita utile deve essere raccolto separatamente dagli altri rifiuti. L’utente
dovrà, pertanto, conferire l’apparecchiatura giunta a fine vita agli idonei centri di raccolta
differenziata dei rifiuti elettronici ed elettrotecnici, oppure riconsegnarla al rivenditore al
momento dell’acquisto di una nuova apparecchiatura di tipo equivalente.
L’adeguata raccolta differenziata per l’avvio successivo dell’apparecchiatura dimessa al
riciclaggio, al trattamento e allo smaltimento ambientale compatibile contribuisce ad
evitare possibili effetti negativi sull’ambiente e sulla salute e favorisce il riciclo dei materiali
di cui è composta l’apparecchiatura.
Lo smaltimento abusivo del prodotto da parte dell’utente può implicare sanzioni amministrative previste dalla normativa
vigente.
Information on disposal of units at the end of life.
This product complies with EU Directive 2002/96/EC.

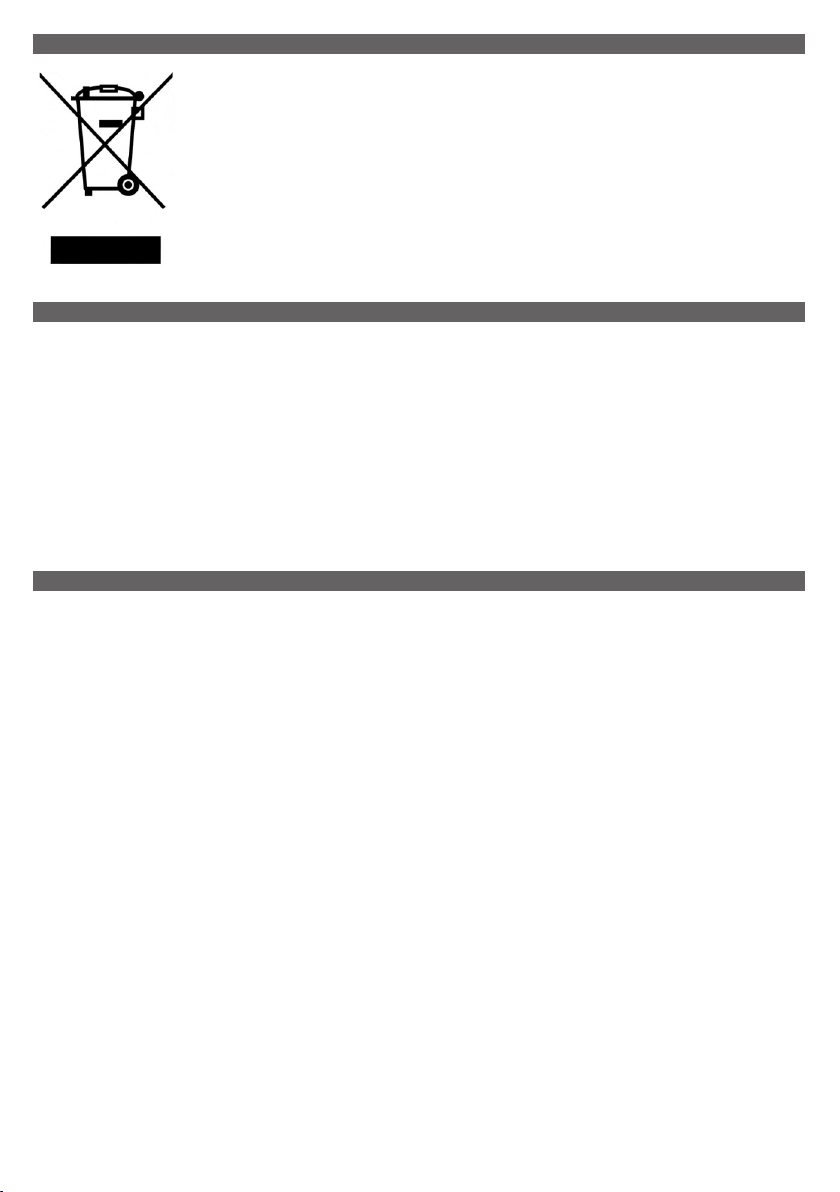

The symbol of the crossed-out dustbin indicates that this product
must be collected separately from other waste at the end of its life. The user
must, therefore, dispose of the product in question at suitable
electronic and electro-technical waste disposal collection centres, or else send the product back to the retailer
when purchasing a new, equivalent type device.
Separate collection of decommissioned equipment for
recycling, treatment and environmentally compatible disposal helps to
prevent negative effects on the environment and on health and promotes the recycling of the materials that make up
the equipment.
Improper disposal of the product by the user may result in administrative sanctions as provided by law.
SMALTIMENTO E RICICLAGGIO
DISPOSAL AND RECYCLING
Aufklärung über die Entsorgung des Altgeräts.
Dieses Produkt stimmt mit der EU-Richtlinie 2002/96/EG.
Das Symbol mit der durchgestrichenen Mülltonne auf dem Gerät besagt, dass das
Altgerät getrennt von anderem Müll entsorgt werden muss. Der Nutzer
muss das Altgerät zu einem Entsorgungszentrum
für Elektro- und Elektronikaltgeräte bringen oder es beim Händler
beim Kauf eines entsprechenden Neugeräts zurückgeben.
Eine entsprechende Mülltrennung und eine anschließende Weiterleitung des Altgeräts an
Recycling, Aufbereitung und umweltfreundliche Entsorgung trägt zur Vermeidung
etwaiger negativer Auswirkungen auf Umwelt und Gesundheit bei und fördert das Recycling der Materialien,
aus denen das Gerät gebaut ist.
Die unrechtmäßige Entsorgung durch den Nutzer kann im Rahmen der geltenden Gesetzesvorschriften rechtlich
geahndet werden.
ENSTORGUNG UND RECYCLING

15
Informations sur l’élimination des appareils en fin de vie.
Ce produit est conforme aux Directives EU 2002/96/EC.
Le symbole du conteneur barré indiqué sur l’appareil indique que le produit hors d’usage doit être éliminé séparément
des autres déchets. L’utilisateur devra donc confier l’appareil hors d’usage à des centres de tri sélectif spécialisés
pour les appareils électroniques et électroniques, ou bien le remettre au revendeur lors de l’achat d’un nouvel appareil
de même type.
Le tri sélectif adéquat pour l’envoi successif de l’appareil hors d’usage au recyclage, au traitement et à l’élimination
environnementale compatible contribue à éviter les éventuels effets négatifs sur l’environnement et sur la santé et
favorise le recyclage des matériaux dont est composé l’appareil.
L’élimination abusive du produit de la part de l’utilisateur peut impliquer des sanctions administratives prévues par la
norme en vigueur.
ÉLIMINATION ET RECYLCLAGE
Informatie over het verwijderen van de kapotte eenheden.
Dit product voldoet aan de norm EU 2002/96/EC.
Het symbool met doorkruiste vuilniscontainer geeft aan dat het product
bij verwijdering gescheiden van ander afval moet worden ingezameld. De gebruiker
moet het kapotte aparaat dus aandienen bij het juiste afvalinzamelingscentrum voor
elekronisch en elektrisch afval, of bij de dealer inleveren
bij het kopen van een nieuw apparaat van gelijkwaardig type.
Adequate gescheiden inzameling van apparatuur die aangeboden wordt voor
recyclage, behandeling en geschikte milieuvriendelijke verwijdering, draagt bij tot
het voorkomen van eventuele schadelijke gevolgen voor milieu en gezondheid en bevordert de
recyclage van de materialen waaruit de aparatuur bestaat.
Illegale dumping van het product door de gebruiker kan door de wet bepaalde administratieve sancties met zich
meebrengen.
VERWIJDERING EN RECYCLING

Dipl. Ing. Özpolat Kunststoerzeugnisse GmbH · Alter Weg 11, 15 · 64385 Reichelsheim · Telefon +49 - (0) 6164/642010 ·
[e-mail]@aircircle.de
000562 - 01 - 0615
