INSTALLATION INSTRUCTIONS
PLOW MOUNT KIT
Part Number: 85690
Application: BRP COMMANDER
GENERAL SAFETY PRECAUTIONS
WARNING
IMPACT AND MOVING PARTS ENTANGLEMENT HAZARD
Failure to observe these instructions could lead to severe injury or death
• Always Read the Plow Operator’s Manual, the Winch Operator’s Manual and all warning labels before operating.
• Always use extreme caution when drilling on any vehicle. Make sure that all fuel lines, brake lines, electrical wires, and other objects are not punctured or damaged when/if drilling
on the vehicle. Thoroughly inspect the area to be drilled (on both sides of material) prior to drilling, and relocate any objects that may be damaged. Failure to inspect the area to be
drilledmayresultinvehicledamage,electricalshock,reorpersonalinjury.
• Alwayswearsafetyglasseswheninstallingthiskit.Adrillingoperationwillcauseyingmetalchips.Flyingchipscancauseeyeinjury.
• Alwaysuseextremecautionwhencuttingandtrimmingduringtting.
• Always remove jewelry and wear eye protection.
• Never lean over battery while making connections.
• Never route electrical cables:
o Across any sharp edges.
o Through or near moving parts.
o Near parts that become hot.
• Always insulate and protect all exposed wiring and electrical terminals.
• Always install terminal boots as directed in installation instructions.
• Always use appropriate and adequate care in lifting components into place.
• Always insure components will remain secure during installation and operation.
• Always tighten all nuts and bolts securely, per the installation instructions.
• Always operate the vehicle at a walking speed with the blade installed. Never exceed 5 mph (8 km/h), even with blade up.
• Always plow cautiously, impact with hidden or stationary object may cause the vehicle to stop suddenly or go out of control.
• Never operate the vehicle on slopes greater than 10 degrees with the plow installed.
• Never stand or ride on the plow.
• Always stay clear of moving parts and joints. Always keep others away when operating or adjusting plow.
• Always perform regular inspections and maintenance on the plow mechanism, fasteners, cable and related hardware.
• Always replace all worn or damaged parts before operating.
• Never operate this WARN product with damaged or missing parts.
• Always drive slowly over bumpy and rough terrain. Driving at speeds that cause the plow to bounce while in the up position can cause the winch to back-drive, causing the plow to
work its way down. This may result in the plow impacting a stationary object and cause damage to the vehicle and operator injury or death.
• Always drive at speeds such that the plow does not bounce and be aware of the plow position while driving at all times.
• Never raise the top of the plow above the headlights of the ATV, as it may damage the vehicle and plow.
Read installation and operating instructions thoroughly.
Your safety, and the safety of others, is very important. To help you make informed decisions about safety, we have
provided installation and operating instructions and other information on labels and in this guide. This information
alerts you to potential hazards that could hurt you or others. It is not possible to warn you about all potential hazards
associated with this product, you must use your own good judgment.
CARELESS INSTALLATION AND OPERATION CAN RESULT IN SERIOUS INJURY OR EQUIPMENT DAMAGE. READ AND
UNDERSTAND ALL SAFETY PRECAUTIONS AND OPERATING INSTRUCTIONS BEFORE INSTALLING AND OPERATING THIS
PRODUCT.
This guide identies potential hazards and has important safety messages that help you and others avoid personal injury
or death. WARNING and CAUTION are signal words that identify the level of hazard. These signal words mean:
WARNING signals a hazard that could cause serious injury or death, if you do not follow recommendations. CAUTION
signals a hazard that may cause minor to moderate injury, if you do not follow recommendations.
This guide uses NOTICE to call attention to important mechanical information, and Note: to emphasize general
information worthy of special attention.
©2011 Warn Industries, Inc.WARN® and the WARN logo are trademarks of Warn Industries Inc. 2 85689A2
NOTICE
EQUIPMENT DAMAGE
• AlwaysrefertotheInstallationandSpecicationGuide,suppliedinthewinchkit,forallwiringschematicsandspecicdetailsonhowtowirethisWARNproducttoyourvehicle.
• Always put the end of the actuator cable through the slot in the Termination Bracket. Terminating the cable through any other hole in the bracket will cause the bracket to not
function properly and will drastically reduce the life of the actuator cable.
Read installation and operating instructions thoroughly.
CAUTION
MOVING PARTS ENTANGLEMENT HAZARD
Failure to observe these instructions could lead to minor or moderate injury
• Always take time to fully read and understand the installation and Operations Guide included with this product.
• Never operate this product if you are under 16 years of age.
• Neveroperatethisproductwhenundertheinuenceofdrugs,alcoholormedications.
Read installation and operating instructions thoroughly.
NOTES
TABLE OF CONTENTS
Torque Specications............................................................................................page 2
Parts List................................................................................................................page 3
Installation......................................................................................................... page 4-8
Maintenance/Care................................................................................................page 8
Please read and understand these instructions completely before installation to avoid injury to yourself or damage to the vehicle or
accessory.
Dealer: These instructions contain important information for future reference and must be given to the customer at time of purchase
or upon completion of installation.
TORQUE SPECIFICATIONS
FASTENER SIZE FASTENER TORQUE
lb-ft (N.m)
1/4" 8 (11)
5/16" 17 (23)
3/8" 30 (40)
7/16” 48 (66)
1/2" 74 (100)
9/16” 106 (144)
5/8" 148 (200)
3/4” 269 (364)
M4 (2) 3
M5 (4.5) 6
M6 (7.5) 10
M8 (18) 25
M10 (37) 50
©2011 Warn Industries, Inc.WARN® and the WARN logo are trademarks of Warn Industries Inc. 3 85689A2

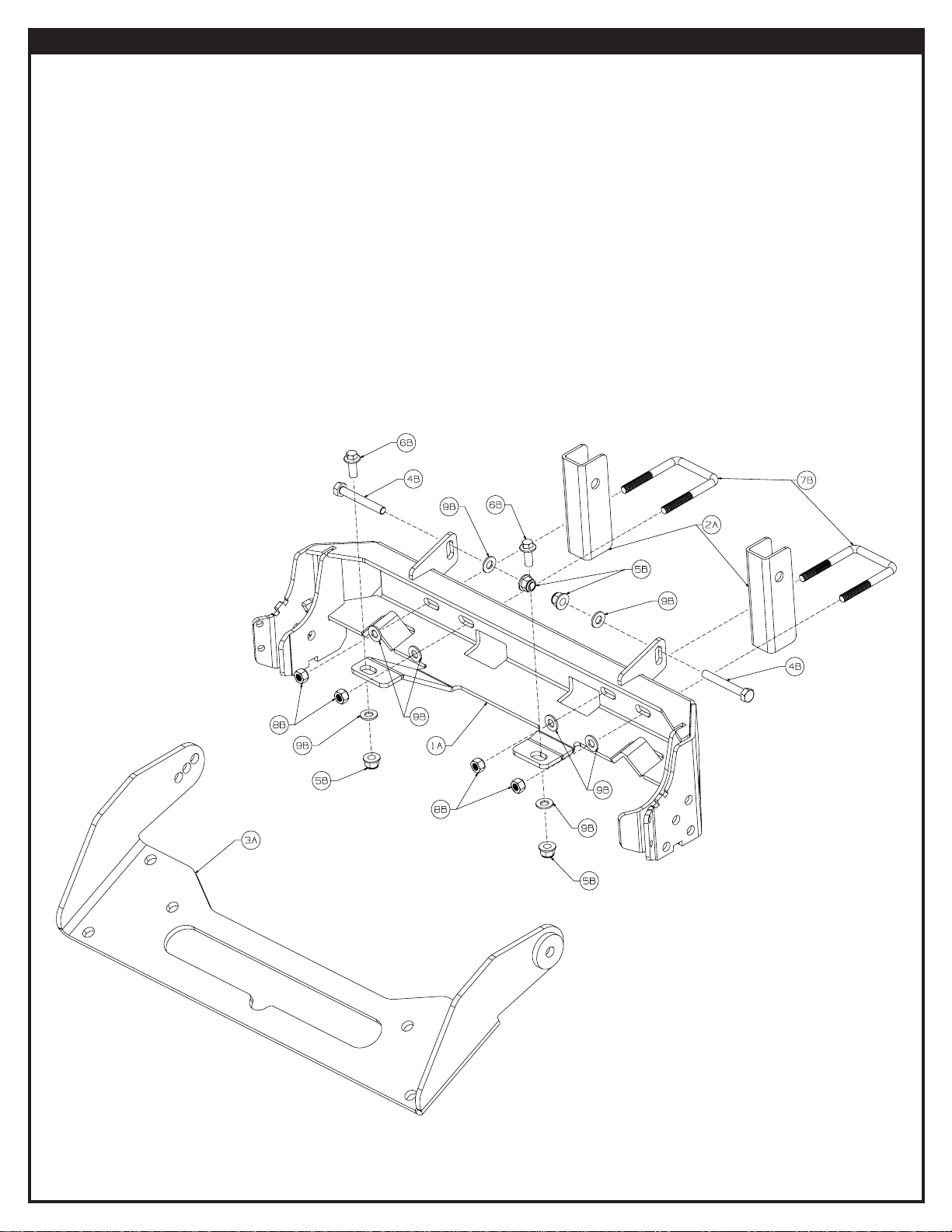

PARTS LIST
No. Part Name Description Qty.
1A FRONT PLOW MOUNTING PLATE FPM MOUNTING PLATE 1
2A BRACKET FRAME SUPPORT FRAME SUPPORT BRACKET 2
3A WELDMENT BRKT PUSH TUBE PUSH TUBE BRACKET 1
4B CAP SCREW M8 M8-1.25 X 60MM HEX CAP SCREW 2
5B FLANGED HEX NUT M8-1.25 HEX NUT FLANG W/INSERT 4
6B CAP SCREW M8 M8-1.25 X 20 MM FLANGED HEX CAP SCREW 2
7B U-BOLT 5/16-18 X 2 X3 X 1.5 SQ U-BOLT 2
8B HEX NUT W/INSERT 5/16-18 HEX NUT W/INSERT 4
9B FLAT WASHER 5/16 FLAT WASHER 8
*10C FLAT WASHER 5/16 FLAT WASHER 4
*11C LOCK NUT 5/16-18 2
*12C U-BOLT 5/16-18 x 1 1/4 SQ 1
*13C NUT 5/16-18 PL 2
*14C LOCK WASHER 5/16 LOCK WASHER 2
*15C STRAP WINCH TERM PLOW SXS FMP WINCH STRAP 1
* NOT SHOWN
©2011 Warn Industries, Inc.WARN® and the WARN logo are trademarks of Warn Industries Inc. 4 85689A2
INSTALLATION INSTRUCTIONS
BRP COMMANDER Mounting Kit Installation
1. Prepare the UTV by disconnecting the negative and positive
leads to the battery: disconnect the negative battery lead
rst.
2. If equipped, remove the plastic side panels from both sides
of the vehicle. See Figure 1.
3. If equipped, remove the front bumper brush guard. See
Figure 2.
4. Remove the plastic bumper fascia.
5. If vehicle is equipped with a factory winch, remove fairlead,
winch and winch mounting bracket.
6. Place support brackets (2A) inside the frame of the UTV.
Align the holes in the support brackets with the holes in the
UTV frame as shown in gures 3 and 4.
Figure 2
Figure 1
Figure 3
Remove
Remove
©2011 Warn Industries, Inc.WARN® and the WARN logo are trademarks of Warn Industries Inc. 5 85689A2
INSTALLATION INSTRUCTIONS
Figure 4
Figure 5
Figure 6
7. Place front plow mounting plate (1A) into position as shown
in gures 5.
8. If installing the winch mounting plate with the Warn front
plow mounting plate, place the front plow mounting plate
into the frame as shown in gure 6 and 7. Tilt the front
plow mounting plate forward and slip the winch mounting
plate rear ange behind the plow mounting plate. Both
mounting plates will then slip into place.
©2011 Warn Industries, Inc.WARN® and the WARN logo are trademarks of Warn Industries Inc. 6 85689A2
INSTALLATION INSTRUCTIONS
Figure 7
Figure 8
Figure 9
9. Attach the rear of the front plow mounting plate with
2 M8-1.25 x 60mm hex head cap screw (4B), 2, 5/16
at washers (9B), and 2, M8-1.25 anged locking hex
nuts (5B). Run the cap screws through the ange on the
mounting plate into the frame and through the frame
support bracket and through the winch mount as shown in
gure 8 and 9. Do not tighten at this time.
10. Place 5/16-18 x 2 x 3 x 1.5 square u-bolt (7B) around the
frame and into the mounting plate. Use 5/16 at washers
(9B) and 5/16-18 locking hex nuts (8B) to secure the
u-bolts as shown in gure 9. Do not tighten the fasteners at
this time.
11. Place the 2, M8-1.25 x 20mm anged hex cap screws (6B),
through the front ange of the bumper and down through
the bumper and into the front mounting ange of the front
plow mounting plate. Place a 5/16 at washer (9B) and
use the M8-1.25 anged hex nut (5B) to secure on the
bottom side. Make sure to keep all fasteners loose until all
the fasteners have been installed.
12. After all fasteners have been installed refer to torque
specications on page 2.
13. Install the winch. Refer to the winch manual and winch
mounting kit instructions to help with proper wiring lay out
and routing of wires from the contactor to the winch and
vehicle battery. Make sure that the cables going to the
winch motor and the battery are not running along any
moving components or any part that may get to hot. Also
make sure that the wiring is not routed over any sharp
edges that may cut the wiring insulation. Use the cable
ties that were supplied with the winch to secure any loose
wiring.
Shown with winch mount in place
Shown with plow mount only
©2011 Warn Industries, Inc.WARN® and the WARN logo are trademarks of Warn Industries Inc. 7 85689A2
INSTALLATION INSTRUCTIONS
Figure 10
Figure 11
A3
A3
14. Attach the push tube bracket (A3) to the plow blade
assembly. The hardware for attaching the push tube
assembly to the plow blade assembly will be found in the
hardware kit that came with the plow blade, see gure 10.
15. Reinstall the plastic fascia and bumper guard removed in
steps 2 and 3.
16. Use Connect the termination strap to the front bumper. The
loop of the strap should be place as high as possible on the
bumper. See Figure 11. See Figure 13 when connecting to
a WARN front brush guard.
©2011 Warn Industries, Inc.WARN® and the WARN logo are trademarks of Warn Industries Inc. 8 85689A2
CARELESS INSTALLATION AND OPERATION CAN RESULT IN SERIOUS INJURY OR EQUIPMENT DAMAGE. READ AND UNDERSTAND ALL
SAFETY PRECAUTIONS AND OPERATING INSTRUCTIONS BEFORE INSTALLING AND OPERATING THIS PRODUCT.
MAINTENANCE / CARE
Figure 13
Failure to perform regular inspections and main-
tenance on the winch, winch mount, and related
hardware may result in vehicle damage and operator
injury or death.
WARNING
• Inspectallmetalpartsonthewinch,winchmount,andrelatedhardware.Replaceallthatappearsrustedordeformed
priortouse.
• Inspectallnutsandboltsonthewinch,winchmount,andrelatedhardwarepriortoeachuse.Tightenallnutsandbolts
thatappeartobeloose.Stripped,fractured,orbentboltsornutsneedtobereplaced.
Figure 12
B12
Loop of strap
17. Hook the winch line to the loop on the termination strap.
See Figure 12.
18. Connect the vehicle and winch positive and negative
battery cables to the battery; connect the positive lead
rst. Test winch operation make sure winch is functioning
properly. Refer to Guide to Winching for proper operating
procedures.
©2011 Warn Industries, Inc.WARN® and the WARN logo are trademarks of Warn Industries Inc. 9 85689A2
WARN INDUSTRIES, INC. 12900 S.E. Capps Road,
Clackamas, OR USA 97015-8903, 1-503-722-1200, FAX: 1-503-722-3000
Customer Service: 1-800-543-9276
Dealer Locator Service: 1-800-910-1122
International Sales/Customer Service: 1-503-722-3008
International Fax: 1-503-722-3005
INSTRUCTIONS D’INSTALLATION
Kit de montage de lame pour
Numéro de pièce: 85690
Méthode d’application: BRP COMMANDER
GENERAL SAFETY PRECAUTIONS
AVERTISSEMENT
RISQUES DE BLESSURES
Le non-respect des instructions peut entraîner des blessures graves, voire mortelles.
• Lisez toujours les manuels de l’utilisateur de la lame et du treuil, ainsi que toutes les étiquettes de mise en garde, avant toute utilisation.
• Faites toujours extrêmement attention lorsque vous percez la carrosserie d’un véhicule. Veillez à ne pas perforer ni endommager les conduites de carburant, les conduites de frein,
le câblage électrique ou tout autre objet lorsque vous percez. Inspectez soigneusement l’emplacement à percer (des deux côtés du matériau) avant de le faire, et déplacez tous les
objetsrisquantd’êtreendommagés.Lefaitdenepasinspecterl’emplacementpeutnirparendommagerlevéhicule,entraînerunchocélectrique,unincendieoudesblessures.
• Portez toujours des lunettes de protection lors de l’installation du kit. Des éclats métalliques sont projetés durant le perçage. Ces éclats peuvent causer des lésions oculaires.
• Faites toujours très attention lorsque vous découpez ou ébarbez.
• Retirez toujours les bijoux et portez des lunettes de sécurité.
• Ne vous penchez jamais au-dessus de la batterie en procédant aux connexions.
• Ne faites jamais passer des câbles électriques :
* Sur des bords tranchants.
* Par des pièces mobiles ou à proximité.
* À proximité de pièces pouvant devenir chaudes.
• Isolezetprotégeztoujourstousleslsetbornesélectriquesexposés.
• Installez toujours les capuchons de borne de la manière indiquée dans les instructions d’installation.
• Faites toujours attention lorsque vous placez des composants.
• Assurez-voustoujoursquelescomposantssontbienxésdurantl’installationetl’utilisation.
• Serrez toujours bien les écrous et les boulons conformément aux instructions d’installation.
• Conduisez toujours le véhicule, équipé de la lame, à vitesse de marche.Ne dépassez jamais 8 km/h (5 m/h) même si la lame est relevée.
• Utiliseztoujourslalameavecprudence.Toutimpactavecunobjetcachéouxepourraitbloquersoudainementlevéhiculeoulerendreincontrôlable.
• Ne conduisez jamais le véhicule équipé de la lame sur des pentes de plus de 10 degrés.
• Ne vous tenez jamais debout ou à califourchon sur la lame.
• Tenez-vous toujours à l’écart des pièces mobiles et des joints. Ne laissez jamais personne s’approcher durant l’utilisation ou le réglage de la lame.
• Effectueztoujoursrégulièrementlesinspectionsetl’entretiendumécanismedelalame,desxations,ducâbleetdumatérielconnexe.
• Remplacez toujours toutes les pièces usées ou endommagées avant l’utilisation.
• Ne faites jamais fonctionner ce produit WARN avec des pièces endommagées ou manquantes.
• Conduisez toujours lentement sur les terrains cahoteux ou accidentés. Le fait de conduire à des vitesses qui secouent la lame alors qu’elle est en position relevée peut provoquer le
déroulement du treuil, ayant pour effet de baisser la lame. La lame pourrait frapper un objet stationnaire et, par conséquent, endommager le véhicule et blesser l’opérateur, voire
entraîner sa mort.
• Conduisez toujours à des vitesses telles que la lame n’est pas secouée et en étant toujours attentif à la position celle-ci.
• Gardeztoujoursàl’espritquelecrochetletéapourfonctionderomprelaconnexionentrelalameetletreuilpouréviterd’endommagersérieusementleVTTsilalameestrelevée
trophaut.Silecrochetletécasse,lalametomberabrusquement.Assurez-vousdoncquepersonnenesetrouveàproximitélorsquevouslarelevezoul’abaissez.
• Évitez toujours de relever le haut de la lame au-dessus des phares du VTT car cela peut endommager le véhicule et la lame.
• Remplaceztoujoursuncrochetletédéforméoubriséparlecrochetleténeuffournidanslekit.
Lire attentivement les instructions relatives à l’installation et à l’utilisation
Votre sécurité et celle des autres est très importante. An de vous permettre de prendre des décisions éclairées dans le domaine de la sécurité,
nous vous avons fourni des instructions relatives à l’installation et à l’utilisation du produit ainsi que d’autres informations gurant sur des
étiquettes et dans ce guide. Ces informations attirent l’attention sur les risques de danger pouvant vous affecter ainsi qu’autrui. Nous ne sommes
pas en mesure de vous mettre en garde contre tous les dangers potentiels associés à ce produit. Il vous incombe par conséquent de faire preuve
de jugement.
TOUTE INSTALLATION OU UTILISATION IMPRUDENTE PEUT ENTRAÎNER DES BLESSURES GRAVES OU ENDOMMAGER L’ÉQUIPEMENT. PRENEZ SOIN
DE LIRE ET DE BIEN ASSIMILER LES CONSIGNES DE SÉCURITÉ ET D’UTILISATION DU PRODUIT AVANT DE L’INSTALLER ET DE L’UTILISER.
Ce guide identie les dangers potentiels et comporte des consignes de sécurité importantes qui permettent à vous et à autrui d’éviter les risques
de blessures graves ou de mort. Les termes AVERTISSEMENT et MISE EN GARDE sont des indicateurs du niveau de danger. Signication des
indicateurs :
Le terme AVERTISSEMENT souligne un danger potentiel qui peut entraîner des blessures graves ou la mort si vous ne suivez pas les consignes.
Le terme ATTENTION souligne un danger potentiel susceptible d’entraîner des blessures mineures ou modérées si vous ne suivez pas les
consignes.
Ce guide utilise le terme AVIS pour attirer votre attention sur des informations mécaniques importantes, et le terme Remarque : pour souligner
des informations générales qui méritent une attention particulière.
©2011 Warn Industries, Inc.WARN® and the WARN logo are trademarks of Warn Industries Inc. 10 85689A2
REMARQUES
TABLE DES MATIÈRES
Couples de serrage...................................................................................................... 10
Liste de pièces détachées ................................................................................page 11
Installation.....................................................................................................page 12-15
Maintenance et entretien ..................................................................................page 15
AVIS
DOMMAGE À L’ÉQUIPEMENT
• ToujoursconsulterleGuided’installationetdespécication,fourniaveclekitdetreuil,pourtouslesschémasdecâblageetlesdétailsspéciquessurlamanièredecâblerce
produit WARN sur votre véhicule.
• Nejamaisserrertropfortlecrochetletésurlesupport.Lecâbledutreuilseretrouvealorscoincécontrelesupport,endommageantlecâble.
• Toujours faire passer l'extrémité du câble de relevage électrique au travers de la fente dans le support de terminaison. Si le câble se termine au travers d'un autre trou du
support , celui-ci ne fonctionnera pas correctement, réduisant considérablement la durée de vie du câble de relevage électrique.
LIRE ATTENTIVEMENT LES INSTRUCTIONS RELATIVES À L’INSTALLATION ET À L’UTILISATION
ATTENTION
DANGER DE HAPPEMENT PAR DES PIÈCES MOBILES
Le non-respect des instructions peut entraîner des blessures mineures ou modérrées.
• Toujours prendre le temps de bien lire et assimiler le manuel d'installation et d'utilisation fourni avec ce produit.
• Ne jamais utiliser ce produit si vous avez moins de 16 ans.
• Ne jamais faire fonctionner l'appareil sous l'effet de drogues, de l'alcool ou de médicaments.
LIRE ATTENTIVEMENT LES INSTRUCTIONS RELATIVES À L’INSTALLATION ET À L’UTILISATION
COUPLES DE SERRAGE
S’ilvousplaîtutiliserlesspécicationsrecommandéesdemomentdetorsionenassemblantceproduitàmoinsqu’autrement
spéciédanslesinstructions.
TAILLE DE LA
FIXATION
COUPLE DE SERRAGE DE
LA FIXATION
lb-ft (N.m)
1/4" 8 (11)
5/16" 17 (23)
3/8" 30 (40)
7/16” 48 (66)
1/2" 74 (100)
9/16” 106 (144)
5/8" 148 (200)
3/4” 269 (364)
M4 (2) 3
M5 (4.5) 6
M6 (7.5) 10
M8 (18) 25
M10 (37) 50
Prenez soin de lire intégralement et de bien assimiler les instructions avant de commencer l’installation, pour éviter de vous blesser
ou d’endommager le véhicule ou l’accessoire.
Concessionnaire : Ces instructions contiennent des informations importantes pour référence ultérieure et doivent être remises au cli-
ent au moment de l’achat ou une fois l’installation terminée.
©2011 Warn Industries, Inc.WARN® and the WARN logo are trademarks of Warn Industries Inc. 11 85689A2
INSTRUCTIONS D’INSTALLATION
Installation du kit de montage BRP COMMANDER
1. Préparez le véhicule utilitaire (VU) en débranchant les
bornes négatives et positives de la batterie : Déconnectez
d’abord la borne négative de la batterie.
2. Enlevez les panneaux en plastique des deux côtés du
véhicule, le cas échéant. Voir la gure 1.
3. Enlevez le pare-broussaille du pare-chocs avant du véhicule,
le cas échéant. Voir la gure 2.
4. Retirez la grille de protection en plastique du pare-chocs.
5. Si le véhicule est équipé d’un treuil installé à l’usine,
enlevez le guide-câble, le treuil et le support de montage du
treuil.
6. Placez les supports (2A) à l’intérieur du cadre du véhicule
utilitaire. Alignez les trous des supports avec les trous du
cadre du véhicule utilitaire, comme illustré dans les gures
3 et 4.
Figure 2
Figure 1
Figure 3
Retirez
Retirez
©2011 Warn Industries, Inc.WARN® and the WARN logo are trademarks of Warn Industries Inc. 12 85689A2
INSTRUCTIONS D’INSTALLATION
Figure 4
Figure 5
Figure 6
7. Placez la plaque de montage de la charrue avant (1A) dans
sa position, comme illustré dans le gure 5.
8. Si la plaque de montage du treuil est installée en utilisant
la plaque de montage de charrue avant Warn, placez la
plaque de montage de la charrue avant dans le cadre,
comme illustré dans les gures 6 et 7. Inclinez vers l’avant
la plaque de montage avant et faites glisser la bride arrière
de la plaque de montage du treuil derrière la plaque de
montage de la lame. Les deux plaques de montage vont
glisser en position.
©2011 Warn Industries, Inc.WARN® and the WARN logo are trademarks of Warn Industries Inc. 13 85689A2
INSTRUCTIONS D’INSTALLATION
Figure 7
Figure 8
Figure 9
9. Fixez l’arrière de la plaque de montage de charrue avant
avec deux vis à tête hexagonale M8-1,25 x 60 mm (4B),
2 rondelles plates 5/16 (9B) et 2 écrous hexagonaux de
blocage à embase M8 x 1,25 (5B). Vissez les vis à tête
hexagonale à travers la bride de la plaque de montage,
dans le cadre, à travers le support de cadre, puis à travers
le support de montage du treuil, comme illustré dans les
gures 8 et 9. Ne serrez pas pour l’instant.
10. Placez le boulon en U carré de 5/16-18 x 2 x 3 x 1,5 (7B)
autour du cadre et dans la plaque de montage. Utilisez des
rondelles plates 5/16 (9B) et des écrous autobloquants
5/16-18 pour xer solidement les boulons en U, comme
illustré dans la gure 9. Ne serrez pas les xations pour
l’instant.
11. Placez les 2 vis à tête hexagonale à embase M8 x 1,25 x
20 mm (6B) à travers la bride avant du pare-chocs et à
travers le pare-chocs, puis dans la bride de montage avant
de la plaque de montage de la charrue avant. Placez une
rondelle plate 5/16 (9B) et utilisez un écrou hexagonal
à embase M8-1,25 (5B) pour xer solidement le côté
inférieur. Assurez-vous de ne pas serrer toutes les xations
avant de les avoir toutes installées.
12. Après avoir installé toutes les xations, consultez les
spécications de couple de serrage à la page 2.
13. Installez le treuil. Consultez le manuel du treuil et les
instructions du kit de montage du treuil pour comprendre
la disposition correcte du câblage et l’acheminement des
ls à partir du contacteur du treuil jusqu’à la batterie du
véhicule. Assurez-vous que les câbles acheminés vers
le moteur du treuil et vers la batterie n’entrent pas en
contact avec des composants mobiles ou avec toute pièce
pouvant devenir très chaude. Assurez-vous également
que le câblage n’est pas acheminé sur des bords acérés
pouvant couper l’isolation des câbles. Utilisez des attaches
de câble fournies avec le treuil pour xer solidement tout
câble lâche.
Illustré avec le montage de treuil en place
Illustré avec le montage de la lame seulement
©2011 Warn Industries, Inc.WARN® and the WARN logo are trademarks of Warn Industries Inc. 14 85689A2
INSTRUCTIONS D’INSTALLATION
Figure 10
Figure 11
A3
A3
14. Fixez le support du tube poussoir (A3) à l’ensemble de la
lame de charrue. La visserie permettant de xer l’ensemble
du tube poussoir à la lame de charrue se trouve dans le kit
des visserie expédié avec la lame de charrue, voir la gure
10.
15. Réinstallez la protection en plastique et la protection de
pare-chocs enlevées aux étapes 2 et 3.
16. Connectez la bande de terminaison au pare-chocs avant. La
boucle de la bande doit être placée aussi haut que possible
sur le pare-chocs. Voir la gure 11. Voir la gure 13 dans le
cas d’une connexion à une grille de protection avant WARN.
©2011 Warn Industries, Inc.WARN® and the WARN logo are trademarks of Warn Industries Inc. 15 85689A2
TOUTE INSTALLATION OU UTILISATION IMPRUDENTE PEUT ENTRAÎNER DES BLESSURES GRAVES OU ENDOMMAGER L’ÉQUIPEMENT. PRENDRE SOIN DE LIRE
ET DE BIEN ASSIMILER LES CONSIGNES DE SÉCURITÉ ET D’UTILISATION DU PRODUIT AVANT DE L’INSTALLER ET DE L’UTILISER.
MAINTENANCE ET ENTRETIEN
Figure 13
Toute négligence dans l’inspection et l’entretien ré-
guliers du treuil, de la plaque de montage et du maté-
riel de montage connexe peut nir par endommager
le véhicule ou provoquer des blessures graves ou
mortelles pour l’opérateur.
AVERTISSEMENT
• Inspecteztouteslespiècesmétalliquesdutreuil,delaplaquedemontageetlematérielconnexe.Avanttouteutilisation,
remplaceztoutmatérielquisemblerouilléoudéformé.
• Avanttouteutilisation,inspecteztouslesécrousetboulonsdutreuil,delaplaquedemontageetdumatérieldemontage
connexe.Resserreztouslesécrousetboulonsquienontbesoin.Lesécrousetboulonsfoirés,fracturésoutordusdoivent
êtreremplacés.
Figure 12
B12
Boucle de la bande
17. Accrochez le câble du treuil à la boucle de la bande de
terminaison. Voir la gure 12.
18. Branchez les câbles de batterie positifs et négatifs du treuil
et du véhicule à la batterie; connectez d’abord les câbles
de la borne positive. Testez le fonctionnement correct
du treuil. Reportez-vous au guide de treuillage pour les
procédures de fonctionnement à suivre.
Table of contents
Languages:
