Waterco Alphaflo ECO-V 100 User manual

www.waterco.com
Alphaflo ECO-V 100
Waterco Limited ABN 62 002 070 733
(W99431) 09/2023
OFFICES – AUSTRALIA
BUREAUX – AUSTRALIE
NIEDERLASSUNGEN – AUSTRALIEN
OFICINAS – AUSTRALIA
KANTOREN – AUSTRALIË
ESCRITÓRIOS – AUSTRÁLIA
UFFICI – AUSTRALIA
KONTOR – AUSTRALIEN
TOIMIPAIKAT – AUSTRALIA
KONTORER – AUSTRALIA
澳大利亚办事处
OFFICES – OVERSEAS
BUREAUX – MONDE
NIEDERLASSUNGEN – INTERNATIONAL
OFICINAS – EXTRANJERO
KANTOREN – BUITEN AUSTRALIË
ESCRITÓRIOS – OUTROS PAÍSES
UFFICI – ESTERO
KONTOR – ÖVRIGA LÄNDER
TOIMIPAIKAT – MUUT MAAT
KONTORER – ANDRE LAND
海外办事处
Operating Guide
Guide d’utilisation
Bedienungsanleitung
Guía de funcionamiento
Bedieningshandleiding
Manual de utilização
Manuale d’uso
Bruksanvisning
Käyttöohje
Brukerveiledning
 
操作指引
Alphaflo ECO-V 100
WATERCO (EUROPE) LIMITED
SITTINGBOURNE, KENT, UK
TEL : [phone]
WATERCO USA
AUGUSTA, USA
TEL : [phone]
WATERCO CANADA
BOUCHERVILLE, QUEBEC, CANADA
TEL : [phone]
WATERCO (NZ) LIMITED
AUCKLAND, NEW ZEALAND
TEL : [phone]
WATERCO (C) LIMITED
GUANGZHOU, CHINA
TEL : [phone]
WATERCO (FAR EAST) SDN BHD
SELANGOR, MALAYSIA
TEL : [phone]
PT WATERCO INDONESIA
JAKARTA, INDONESIA
TEL : [phone]
WATERCO SINGAPORE INTL PTE LTD
MAPEX BUILDING, SINGAPORE
TEL : [phone]
WATERCO VIETNAM COMPANY
LIMITED
HO CHI MINH CITY, VIETNAM.
TEL: [phone]
NSW - SYDNEY
(HEAD OFFICE)
(SIÈGE SOCIAL)
(FIRMENSITZ)
(OFICINA CENTRAL)
(HOOFDKANTOOR)
(SEDE)
(SEDE CENTRALE)
(HUVUDKONTOR)
(PÄÄKONTTORI)
(HOVEDKONTOR)
( )
(总部)
TEL : [phone]
VIC/TAS - MELBOURNE
TEL : [phone]
WA - PERTH
TEL : [phone]
QLD - BRISBANE
TEL : [phone]
SA/NT - ADELAIDE
TEL : [phone]
ACT DISTRIBUTOR
TEL : [phone]

This equipment must be installed and serviced by a qualied technician.
Improper installation may result in property damage, serious injury or death.
Improper installation and/or operation will void the warranty.
L’installation et l’entretien de cet équipement doivent être conés à un
technicien qualié. Une installation incorrecte risque de provoquer des dégâts,
des blessures graves, voire même la mort. Une installation et (ou) utilisation
incorrecte(s) va (vont) rendre la garantie nulle et non avenue.
Montage und Wartung dieser Anlage sind durch eine qualizierte Fachkraft
auszuführen. Unsachgemäße Montage kann Tod, schwere Verletzungen
oder Sachschäden zur Folge haben. Bei unsachgemäßer Montage und/oder
unsachgemäßem Betrieb erlischt die Garantie.
El equipo deben ser instalado y mantenido por un técnico cualicado. Una
instalación inadecuada puede causar daños en la propiedad, lesiones graves
o la muerte. Una instalación y/o un funcionamiento inadecuados anulará la
garantía.
Deze apparatuur moet door een vakkundig technicus worden geïnstalleerd
en onderhouden. Onjuiste installatie kan leiden tot materiële schade, ernstig
letsel of de dood. Bij foutieve installatie en/of bediening vervalt de garantie.
Este equipamento tem de ser instalado e a sua manutenção efetuada por
um técnico qualicado. A instalação indevida pode originar danos materiais,
ferimentos graves ou morte. A instalação e/ou utilização indevida invalida a
garantia.
L’installazione e la manutenzione di queste attrezzature devono essere
afdate a un tecnico qualicato. L’installazione inadeguata potrebbe
comportare danni materiali, lesioni gravi o la morte. L’installazione e/o il
funzionamento non conformi rendono nulla la garanzia.
Endast kvalicerade tekniker får utföra installation och service på den här
utrustningen. Felaktig installation kan leda till materialskador, personskador
eller dödsfall. Felaktig installation och/eller drift gör garantin ogiltig.
Vain pätevä teknikko saa asentaa ja huoltaa tämän laitteen. Laitteen
virheellinen asentaminen voi johtaa omaisuusvaurioon, vakavaan
loukkaantumiseen tai kuolemaan. Laitteen virheellinen asentaminen ja/tai
käyttäminen mitätöi takuun.
Dette utstyret må monteres og overhales av en kvalisert tekniker. Upassende
installasjon kan føre til skade på eiendom, alvorlig personskade eller dødsfall.
Upassende installasjon og/eller bruk vil gjøre garantien ugyldig.
Notice to Installer - This manual contains important information about the
installation, operation and safe use of this product. Once the product has
been installed this manual must be given to the owner/operator of this
equipment.
Consignes destinées à l’installateur - Ce manuel contient des informations
importantes concernant l’installation, l’exploitation et l’utilisation en toute
sécurité de ce produit. Une fois ce produit installé, il faut remettre ce manuel
au propriétaire / exploitant de cet équipement.
Hinweise zur Montage - Diese Anleitung enthält wichtige Informationen zu
Montage, Betrieb und sicherem Einsatz dieses Produkts. Nach der Montage
des Produkts ist diese Anleitung dem Eigentümer/Betreiber dieser Anlage
zu übergeben.
Nota para el instalador - Este manual contiene información importante sobre
la instalación, el funcionamiento y la utilización segura de este producto.
Una vez el producto haya sido instalado este manual debe entregarse al
propietario/operador de este equipo.
Informatie voor de installateur - In deze handleiding staat belangrijke
informatie over de installatie, bediening en het veilig gebruik van dit product.
Na installatie moet deze handleiding worden overhandigd aan de eigenaar/
gebruiker van deze apparatuur.
Aviso ao responsável pela instalação - Este manual contém informações
importantes sobre a instalação, operação e utilização segura deste
produto. Após a instalação do produto, o manual tem de ser fornecido ao
proprietário/operador deste equipamento.
Avviso per l’installatore - Il presente manuale contiene importanti
informazioni sull’installazione, il funzionamento e l’utilizzo sicuro del prodotto.
Una volta completata l’installazione del prodotto,
il presente manuale deve essere consegnato al proprietario/utente del
prodotto.
Meddelande till den som installerar utrustningen - Den här bruksanvisningen
innehåller viktig information om installation och säkert bruk av den här
produkten. Bruksanvisningen måste överlämnas till utrustningens ägare/
användare när produkten har installerats.
Huomautus asentajalle - Tässä ohjekirjassa on tärkeää tietoa tämän laitteen
asennuksesta, käytöstä ja turvallisuudesta. Kun laite on asennettu, tämä
ohjekirja on annettava laitteen omistajalle/käyttäjälle.
Merknad til montør - Denne håndboken inneholder viktig informasjon om
montering, drift og trygg bruk av dette produktet. Når produktet er installert,
må denne manualen gis til eieren/operatøren av dette utstyret.
WARNING
AVERTISSEMENT
WARNHINWEIS
ADVERTENCIA
WAARSCHUWING
ATENÇÃO
AVVERTENZA
VARNING
VAROITUS
ADVARSEL
警告
!
该设备须由合资格的技术人员安装和维护，不恰当的安装会导致缸体性能受损，严重损坏或无法使用。
不恰当的安装/操作方式会使保修无效。
安装人员注意安装人员注意 一 此说明书包括产品安装，运行和安全使用的重要信息。一旦产品被安装，该说明书必须交到用户或操作者该说明书必须交到用户或操作者
的手中。的手中。
                .
  .      .       / 
   
         .   
 /   .      

Alphaflo ECO-V 100 pg 02
• English
1900
Alphaflo ECO-V 100 Variable Speed
Pump Operating Guide
Alphaflo ECO-V 100 is equipped with the very latest variable 3 speed permanent
magnet brushless DC motor; Alphaflo ECO-V 100 is capable of lowering its energy
usage & reducing its operating noise levels.
Energy Saving
A pool filtration system does not require to be operated at a pump’s maximum water
flow rate. In fact, your pool’s filtration efficiency improves at lower flow rates. As a pool’s
filtration cycle occupies 99% of the run time of a pool pump, you can operate the Alphaflo
ECO-V 100 on its low (ECO) speed setting for a majority of its running time, leading to a
potential 80% savings in energy.
Alphaflo ECO-V 100’s Variable 3 speed options
Alphaflo ECO-V 100 has 3 factory set speed options ECO (Low), MED & HIGH but
with the additional advantage of fine adjustment in operating speed with 25 RPM
increments, allowing fine tuning of the pump’s motor speed to perfectly match the
flow requirements of the swimming pool, maximising energy savings and minimising
pump noise. The Alphaflo ECO-V 100 operates most economically and with the lowest
noise level using the ECO (Low) speed option. The Alphaflo ECO-V 100 has a variable
speed control, ranging from 1000 to 2850 RPM (revolutions per minute). The pump’s
RPM can be viewed on the control panel display.
ECO (Low 1900 RPM): Filtration – 99% of the time
Most economical speed for the purpose of operating
the pool’s filtration system without any ancillary pool
equipment attached to the re-circulation system. E.g.
suction cleaners.
Medium (2400 RPM): Automatic pool cleaners
This speed will enable the operation additional pool
equipment for pool cleaning functions that require the
use of suction cleaners and low pressure spa jets.
High (2850 RPM): Vacuuming and backwash – 1% of the
time
Power speed selection for use with backwashing granular
media filters (e.g. sand filters), manual pool vacuuming
and operating pool equipment with high water pressure
requirements. E.g. water features and spa jets.
Stop: This will cancel any variable adjustments made outside of the above three
factory settings.
Power: This will be lit whenever the pump is operating.
Error: If this is lit you will be required to contact your pool equipment supplier/store
for maintenance advise.
Note: The ECO (Low) speed option is specifically designed to operate a standard pool
filtration and recirculation system, but can be fine tuned with 25 RPM increments to
suit an individual pool’s flow requirement.
Adjusting Low (ECO), MED and HIGH Speed Settings
1. While the Alphaflo ECO-V 100 is operating press and hold the required speed
setting button for 3 seconds or until the indicator light is flashing. This will allow
the factory setting to be adjusted either down or up in RPM’s.
2. To decrease the speed of a factory speed setting select and press the speed button,
the indicator light will begin to flash. Press the ECO with down arrow button, to
decrease the RPM by 25 RPM each time you press the button, until you reach the
desired operating RPM.
Note: The minimum operating RPM limit is 1000 RPM.
3. To increase the speed of a factory speed setting select
and press the speed button , this will then have the
flashing indicator light. Press the HIGH with up arrow
button as this will increase the RPM by 25 RPM each time you press
until you reach the desired operating RPM.
Note: The maximum operating RPM limit is 25 RPM less than the
next factory speed setting.
Example: Low (ECO 1900 RPM) upper RPM limit is 2375 RPM, 25
RPM below MED factory setting of 2400 RPM.
4. To save this variable speed adjustment hold MED/OK button for 5
seconds to return to normal operating mode.
Please ensure that the correct pump speed is selected in accordance
to the pool equipment and adequately meets the pool’s requirements.

Alphaflo ECO-V 100 I pg 04
Benefits of Slow Flow
Lowering a pumps flow rate not only significantly decreases the pump’s energy
requirements, but also reduces water flow resistance in your pool equipment and
plumbing. Even though you may need to operate the Alphaflo ECO-V 100 longer, it is
far more efficient pumping low water flow compared to high water flow. A slow flow
rate also has the added benefit of improving your pool’s filtration efficiency, enhancing
the clarity of your swimming pool water. Plus your automatic chemical dosers and salt
chlorinators are also more effective when the pool water is circulated longer.
Ultra Quiet
Alphaflo ECO-V 100 operates most economically and with the lowest noise level at
it’s low speed setting. Its low speed setting significantly reduces the pump’s vibration,
motor noise and water turbulence to an ultra low 57 decibels (dBA).
Off-Peak Operation
It’s low noise levels enable it to be operated at times that are not allowable for
conventional pool pumps. Alphaflo ECO-V 100 allows you to take advantage of off-
peak electrical tariff periods, without upsetting your neighbours.
Pump Start Up
The Alphaflo ECO-V 100 Variable Speed Pump is designed to operate on speed setting
High when the pump is first turned on. This ensures the pump is properly primed and
adequate flow through the pool’s filtration and re-circulation system. The high speed
start up will operate for 3 minutes then switch to the pre-selected speed setting.
During the initial start up period the light on the pre-selected speed setting button will
start flashing. If the pump had a pre- selected speed setting less than 1900 RPM the
ECO (Low) light will be flashing.
Note: The above instructions are only a guide; each pool has individual water pressure
and flow requirements. Alphaflo ECO-V 100 Variable Speed Pump has to be sized
appropriately by a pool professional to ensure efficient operation of your pool.

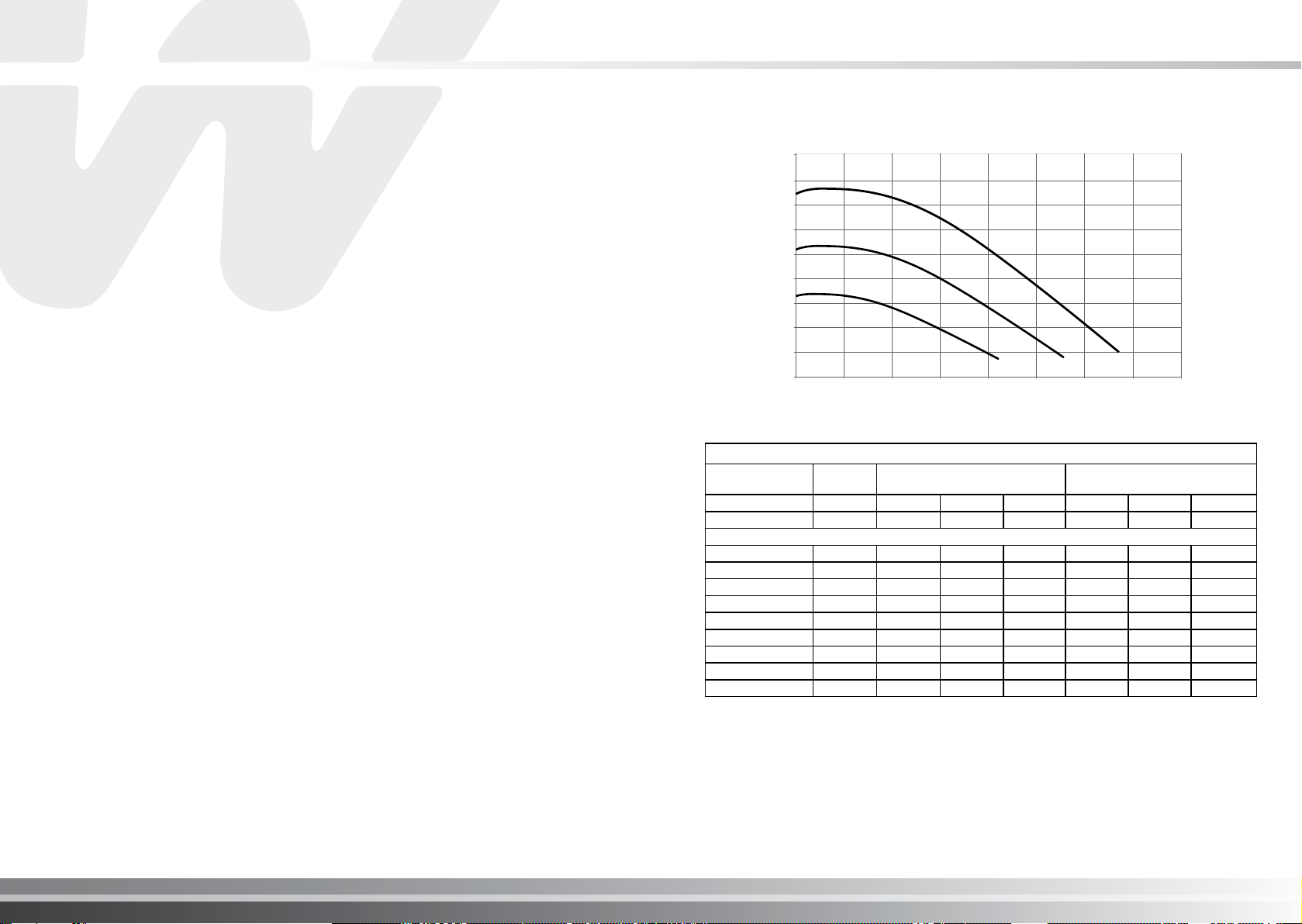

The following charts provide the water flow characteristics of the Alphaflo ECO-V 100
Variable Speed Pump at 6, 8 & 10 metre of head loss with minimum pump operating
hours.
Note: This chart is calculated using turnover of pool size (litres) once per day.
Note: During normal operation ensure your pool has sufficient circulation of water
to ensure effective turnover of the pool. If there is insufficient flow of water from the
pool’s returns, increase the pump’s operating speed till there is sufficient water flow.
Note: The Alphaflo ECO-V 100 variable speed pump has been tested against Australian
Standard AS5102.1-2019.
• English
0
2
4
6
8
10
12
14
16
18
0 50 100 150 200 250 300 350 400
ECO MED HIGH
Alphaflo ECO-V 100
Oceania and Asia Region
Flow (litre/min)
Total Head (m)
Minimum Pump Operating Hours
Pump Speed ECO Medium High
Head Loss (m) 6m 6m 8m 10m 6m 8m 10m
Litre Per Hour 4,500 12,000 9,600 6,000 16,500 14,400 13,800
Pool Size (litres)
25,000 5.6 2.1 2.6 4.2 1.5 1.7 1.8
30,000 6.7 2.5 3.1 5.0 1.8 2.1 2.2
40,000 8.9 3.3 4.2 6.7 2.4 2.8 2.9
50,000 11.1 4.2 5.2 8.3 3.0 3.5 3.6
60,000 13.3 5.0 6.3 10.0 3.6 4.2 4.3
70,000 15.6 5.8 7.3 11.7 4.2 4.9 5.1
80,000 17.8 6.7 8.3 13.3 4.8 5.6 5.8
90,000 20.0 7.5 9.4 15.0 5.5 6.3 6.5
100,000 22.5 8.3 10.4 16.7 6.1 6.9 7.2

Alphaflo ECO-V 100
The Alphaflo ECO-V 100 Speed Pump is equipped with the latest
motor that utilises electronic PCB’s & microchips for pump control &
protection.
When the pump is turned off, it will be necessary to delay restarting
the pump for a minimum of 10 seconds. This will ensure the pump
electronics has totally reset.
However, in some situations electronically controlled Chlorinators may
provide a small residual of power to the Alphaflo ECO-V 100 Variable
Speed Pump preventing the resetting of the pumps electronics.
In this case the power to the Chlorinator and pump must be totally
disconnected to enable the electronics to reset.
It is recommended that you contact the supplier or manufacturer of
your chlorinator to gain any further assistance or advice with this issue.
I pg 06
• English
Note: 3 x PWTO - 24H = 3 x pool water turnover per 24-hour period.
N/A = The pump will not provide sufficient flows to meet the 3 x pool water turnover
per 24-hour period.

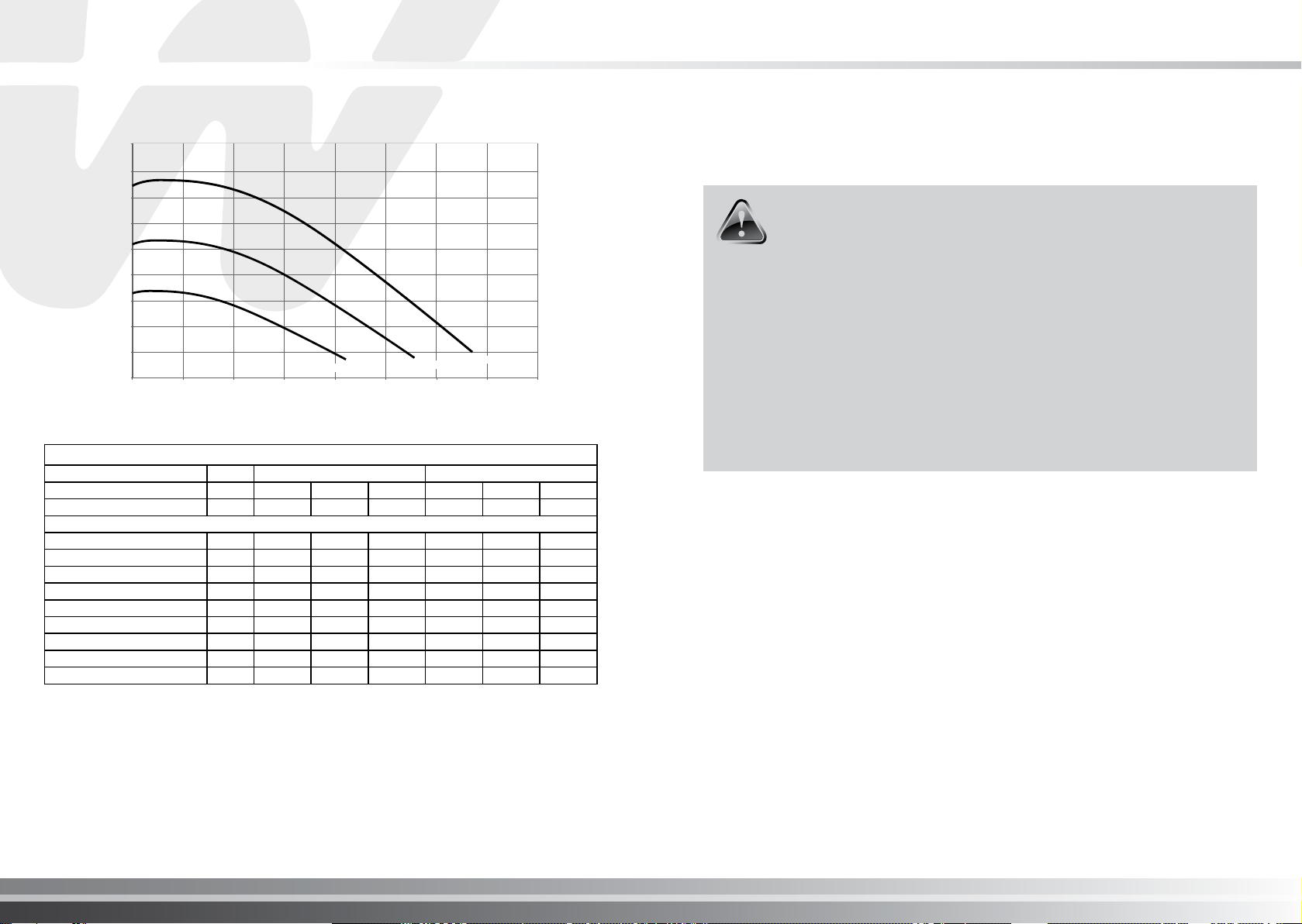

Many local Authorities specify that a pool pump must be able to provide sufficient
circulation of water to enable 3 x complete turnover of pool water every 24 hours. It is
recommended that your local authorities’ regulations are confirmed so that your pool
equipment is correctly installed and adjusted.
The above chart is calculated using the turnover of pool size (litres) three times per
day in minutes.
0
2
4
6
8
10
12
14
16
18
0.00 5.0 10.0 15.0 20.0 25.0 30.0 35.0 40.0
ECO MED HIGH
Alphaflo ECO-V 100
UK and European Region
Flow (m3/hr)
Total Head (m)
Pumping Operating Hours 3 x Turnovers per 24 Hours
Pump Speed ECO Medium High
Head Loss (m) 6m 6m 8m 10m 6m 8m 10m
Metre
3
Per Hour 6 20 16 10 28 24 22
Pool Size (litres)
25,000 (3 x PWTO - 24 H) 16.5 6.2 7.5 12.4 4.3 5.1 5.2
30,000 (3 x PWTO - 24 H) 20.1 7.3 9.2 15.0 5.2 6.2 6.4
40,000 (3 x PWTO - 24 H) N/A 9.5 12.4 20.1 6.4 8.2 8.4
50,000 (3 x PWTO - 24 H) N /A 12.4 15.4 N/A 9.0 10.3 9.2
60,000 (3 x PWTO - 24 H) N/A 15.0 18.5 N/A 9.2 12.4 12.5
70,000 (3 x PWTO - 24 H) N /A 17.2 21.5 N/A 12.4 14.4 15.2
80,000 (3 x PWTO - 24 H) N /A 20.1 N/A N /A 14.2 16.5 17.2
90,000 (3 x PWTO - 24 H) N/A 22.3 N /A N/A 16.3 18.5 19.3
100,000 (3 x PWTO - 24 H) N/A N/A N /A N /A 18.2 20.4 21.4

Alphaflo ECO-V 100 I pg 08
1900
Manuel d’utilisation de la pompe à
vitesse variable Alphaflo ECO-V 100
La pompe Alphaflo ECO-V 100 est équipée d’un moteur innovant à aimant permanent,
sans balai, à courant continu, doté de trois vitesses variables. Le modèle Alphaflo
ECO-V 100 est capable de réduire sa consommation d’énergie et les émissions sonores
liées à son fonctionnement.
Économie d’énergie
Il n’est pas nécessaire d’utiliser le débit d’eau maximum de la pompe pour un système
de filtration de piscine. En fait, la filtration de votre piscine sera plus efficace à des débits
inférieurs. Dans la mesure où un cycle de filtration de piscine occupe 99 % du temps
de fonctionnement d’une pompe de piscine, vous pouvez utiliser l’Alphaflo ECO-V 100 à
vitesse faible (ECO) la plupart du temps. Vous économisez ainsi jusqu’à 80 % d’énergie.
3 vitesses variables disponibles sur l’Alphaflo ECO-V 100
La pompe Alphaflo ECO-V 100 propose trois vitesses réglées en usine : ECO (faible),
MED (moyenne) et HIGH (élevée) ; tout en vous offrant l’avantage de réglage
précisément la vitesse d’utilisation par paliers de 25 tr/min. Vous pouvez ainsi régler la
vitesse du moteur de pompe avec précision afin qu’elle corresponde parfaitement au
débit dont la piscine a besoin, d’optimiser la consommation d’énergie et de minimiser
le bruit de la pompe. C’est en mode ECO (vitesse faible) que la pompe Alphaflo ECO-V
100 fonctionne de la façon la plus économique et la plus silencieuse. La pompe
Réglage des vitesses faible (ECO), moyenne (MED) et
élevée (HIGH)
1. Lorsque l’Alphaflo ECO-V 100 est en marche, appuyez et maintenez le bouton
de réglage de la vitesse requis enfoncé pendant 3 secondes ou jusqu’à ce que le
témoin clignote. Vous pourrez ainsi ajuster le réglage d’usine pour obtenir que le
régime soit inférieur ou supérieur.
2. Pour diminuer la vitesse d’une vitesse réglée d’usine, appuyez sur le bouton de
réglage de la vitesse en question. Le témoin commencera à clignoter. Appuyez
sur le bouton ECO avec une flèche vers le bas pour
réduire le régime de 25 tr/min à chaque pression jusqu’à
atteindre le régime souhaité.
Remarque : le régime minimum est de 1 000 tr/min.
3. Pour augmenter la vitesse d’une vitesse réglée d’usine, appuyez
sur le bouton de réglage de la vitesse en question. Le témoin
commencera alors à clignoter. Appuyez sur le bouton HIGH avec une
flèche vers le haut pour augmenter le régime de 25 tr/min à chaque
pression jusqu’à atteindre le régime d’utilisation souhaité.
Remarque : le régime maximum est de 25 tr/
min inférieur à la vitesse suivante réglée en usine.
Exemple : la vitesse faible maximale (ECO 1 900 tr/min) s’élève à 2
375 tr/min, soit 25 tr/min de moins que la vitesse moyenne MED de
2 400 tr/min réglée en usine.
4. Pour enregistrer ce réglage de vitesse variable, maintenez le bouton
MED/OK enfoncé pendant 5 secondes. Vous reviendrez alors au
mode d’utilisation normal.
• French
Cette vitesse permet un rétrolavage des filtres à matériau granulaire (filtres à sable, p.
ex.), une aspiration manuelle de la piscine et le fonctionnement de matériel de piscine
nécessitant une haute pression. Exemple : effets d’eau et jets de baignoire à remous.
Stop (arrêt): ce bouton annule tous les réglages variables effectués sauf les trois
réglages d’usine expliqués ci-dessus.
Power (marche): ce témoin s’allume dès que la pompe fonctionne.
Error (erreur): si ce témoin s’allume, contactez votre fournisseur/magasin de matériel
de piscine pour obtenir des conseils quant à l’entretien de la pompe.
Remarque: la vitesse ECO (faible) est spécifiquement conçue pour faire fonctionner
un système de filtration de piscine et de recirculation classique. Elle peut toutefois
être réglée avec précision par paliers de 25 tr/min pour correspondre au débit dont
la piscine a besoin.
La pompe Alphaflo ECO-V 100 est équipée d’une
commande de variation de la vitesse allant de 1 000 à 2
850 tr/min (régime). Le régime de la pompe s’affiche sur
l’écran du panneau de commande.
ECO (vitesse faible, 1900 tr/min): filtration – 99 % du
temps
Vitesse la plus économique pour utiliser le système de
filtration de piscine sans équipement auxiliaire relié au
système de recirculation. Exemple : aspirateurs.
Moyenne (2 400 tr/min): aspirateurs automatiques de
piscine
Cette vitesse permettra à la pompe de fonctionner
pendant que d’autres équipements fonctionnent pour
nettoyer la piscine avec des aspirateurs et des jets de
baignoire à remous à basse pression.
Élevée (2 850 tr/min): aspiration et rétrolavage – 1 %
du temps

Alphaflo ECO-V 100 I pg 10
Veillez à sélectionner la vitesse de pompe correcte en fonction du matériel de votre
piscine, ainsi qu’à respecter les spécifications de la piscine.
Avantages du débit faible
Le fait d’abaisser le débit d’une pompe réduit non seulement considérablement la
consommation de la pompe, mais aussi la résistance à l’écoulement d’eau dans le
matériel de votre piscine et dans votre plomberie. Le pompage à faible débit est bien
plus efficace qu’avec un débit élevé, même si vous devez utiliser l’Alphaflo ECO-V 100
pendant une période prolongée. Un débit d’eau faible présente également l’avantage
d’améliorer la filtration de votre piscine et donc la transparence de son eau. En outre,
vos doseurs chimiques automatiques et vos électrolyseurs au sel sont également plus
efficaces lorsque l’eau de la piscine circule plus longtemps.
Fonctionnement ultrasilencieux
C’est en vitesse faible que l’Alphaflo ECO-V 100 fonctionne de la façon la plus
économique et la plus silencieuse. À vitesse faible, la vibration de la pompe, le bruit
du moteur et les remous de l’eau réduisent considérablement et peuvent atteindre un
niveau sonore ultra faible de 57 décibels (dBA).
Utilisation en heures creuses
Grâce à son faible niveau sonore, la pompe peut fonctionner à des heures où l’utilisation
de pompes de piscine conventionnelles est prescrite. L’Alphaflo ECO-V 100 vous
permet de profiter des tarifs de l’électricité en heures creuses sans gêner vos voisins.
Premier démarrage de la pompe
La pompe à vitesse variable Alphaflo ECO-V 100 a été conçue pour fonctionner à
vitesse élevée lors de son premier démarrage. Ce mécanisme permet de garantir un
amorçage correct de la pompe et un débit approprié à travers le système de filtration
et de recirculation de la piscine. La vitesse élevée fonctionnera pendant trois minutes
lors du premier démarrage, puis elle passera à la vitesse présélectionnée. Le témoin du
bouton de la vitesse présélectionnée se met à clignoter lors du premier démarrage. Si
la pompe est réglée sur une vitesse présélectionnée inférieure à 1 900 tr/min, le témoin
ECO (vitesse faible) clignote.
Remarque: les consignes ci-dessus sont fournies à titre indicatif. Chaque piscine a
besoin d’une pression d’eau et d’un débit qui lui sont propres. La pompe à vitesse
variable Alphaflo ECO-V 100 doit être correctement dimensionnée par un spécialiste
en piscines afin de garantir le fonctionnement efficace de votre piscine. Les tableaux ci-

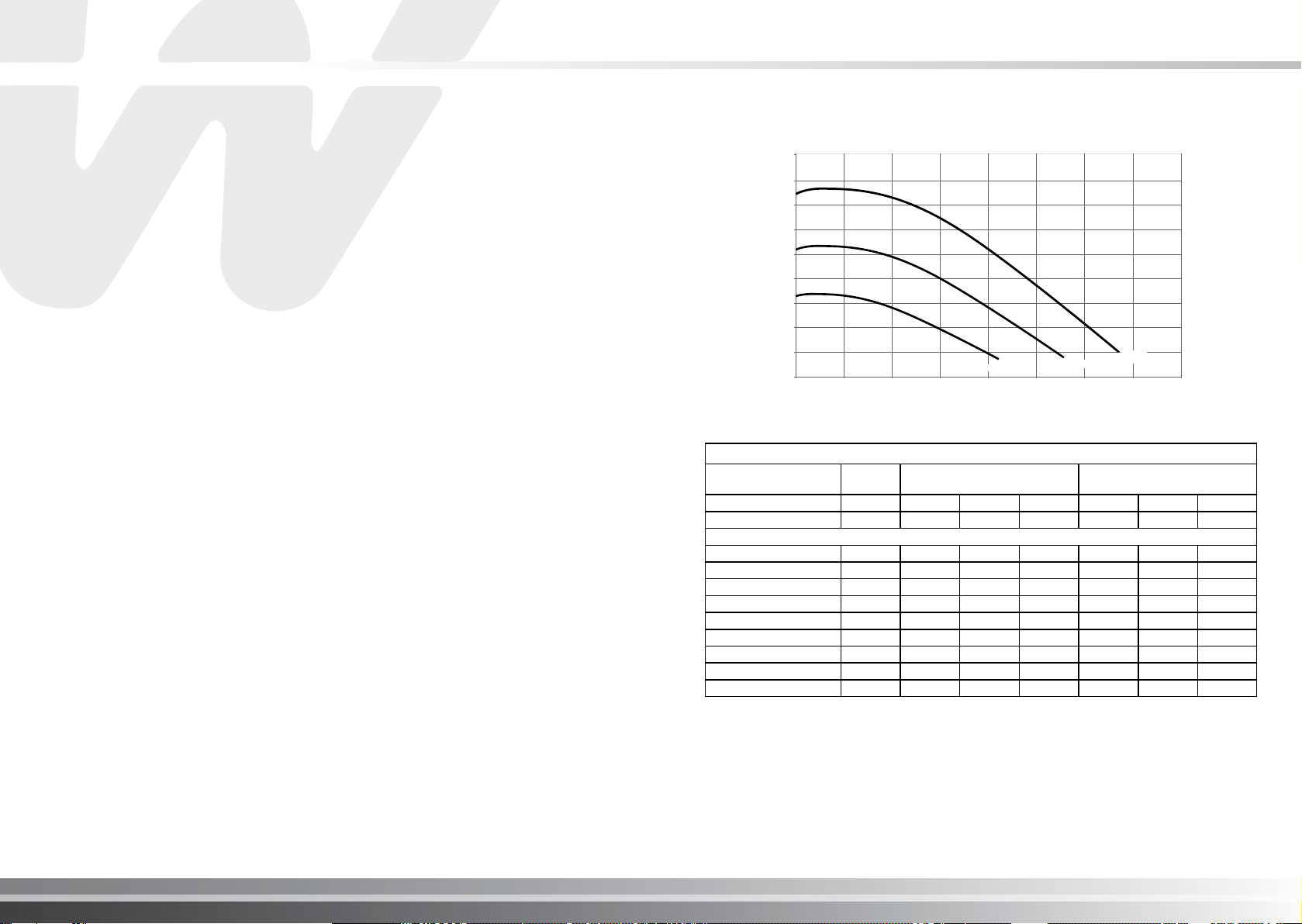

dessous présentent les caractéristiques du débit d’eau de la pompe à vitesse variable
Alphaflo ECO-V 100 à 4, 6, 8 et 10 mètres de hauteur manométrique lorsque la pompe
fonctionne pendant le nombre d’heures minimal.
Remarque: les données ci-dessus ont été établies par calcul sur la base du
renouvellement de la contenance totale d’une piscine (en litres) une fois par jour.
Remarque: pendant un fonctionnement normal, assurez-vous que l’eau circule
suffisamment dans votre piscine pour garantir son renouvellement efficace. Si le débit
de recirculation de la piscine est insuffisant, augmentez la vitesse de fonctionnement
de la pompe jusqu’à atteindre un débit d’eau suffisant.
Remarque: la pompe à vitesse variable Alphaflo ECO-V 100 est conforme à la norme
australienne AS5102.1-2019.
• French
0
2
4
6
8
10
12
14
16
18
0 50 100 150 200 250 300 350 400
ECO MED HIGH
Alphaflo ECO-V 100
Région Océanie et Asie
Débit (l/min)
Hauteur manométrique (m)
ÉLEVÉE
ECO MOYENNE
Nombre d’heures minimal de fonctionnement de la pompe
Vitesse de la pompe ECO Moyenne Élevée
Hauteur manométrique (m) 6m 6m 8m 10m 6m 8m 10m
Litres/h 4,500 12,000 9,600 6,000 16,500 14,400 13,800
Volume de la piscine (litres)
25,000 5.6 2.1 2.6 4.2 1.5 1.7 1.8
30,000 6.7 2.5 3.1 5.0 1.8 2.1 2.2
40,000 8.9 3.3 4.2 6.7 2.4 2.8 2.9
50,000 11.1 4.2 5.2 8.3 3.0 3.5 3.6
60,000 13.3 5.0 6.3 10.0 3.6 4.2 4.3
70,000 15.6 5.8 7.3 11.7 4.2 4.9 5.1
80,000 17.8 6.7 8.3 13.3 4.8 5.6 5.8
90,000 20.0 7.5 9.4 15.0 5.5 6.3 6.5
100,000 22.5 8.3 10.4 16.7 6.1 6.9 7.2

Alphaflo ECO-V 100
Remarque: 3 x REP/24 h : 3 renouvellements de l’eau de piscine en 24 heures.
SO : la pompe ne fournit pas un débit suffisant pour renouveler l’eau de piscine 3 fois
en 24 heures.
Les autorités locales sont nombreuses à exiger qu’une pompe de piscine puisse
faire circuler l’eau suffisamment pour assurer le renouvellement complet de l’eau de
piscine toutes les 24 heures. Nous vous recommandons de vous faire confirmer la
réglementation en vigueur par les autorités locales afin que le matériel de votre piscine
soit correctement installé et réglé.
Les données ci-dessus ont été établies par calcul sur la base du renouvellement de la
contenance totale d’une piscine (en litres) trois fois par jour. L’unité de mesure est la
minute.
0
2
4
6
8
10
12
14
16
18
0.00 5.0 10.0 15.0 20.0 25.0 30.0 35.0 40.0
ECO MED HIGH
Alphaflo ECO-V 100
Région Royaume-Uni et Europe
Débit (m3/h)
Hauteur manométrique (m)
La pompe à vitesse variable Alphaflo ECO-V 100 est équipée du tout
dernier moteur utilisant des cartes de circuit imprimé et des micropuces
pour le contrôle et la protection de la pompe.
Lorsque vous éteignez la pompe, il faut au moins 10 secondes pour la
redémarrer. Ainsi, le système électronique de la pompe sera totalement
réinitialisé.
Dans certaines situations, il arrive cependant que les électrolyseurs
à commande électronique alimentent la pompe à vitesse variable
Alphaflo ECO-V 100 par un faible courant résiduel, empêchant ainsi
la réinitialisation du système électronique. Dans ce cas, il faut couper
totalement l’alimentation électrique de l’électrolyseur et de la pompe
pour permettre la réinitialisation du système électronique.
Il est recommandé de contacter le fournisseur ou le fabricant de votre
électrolyseur afin d’obtenir une assistance ou des conseils concernant
ce problème.
I pg 12
• French
AVERTISSEMENT
MOYENNE ÉLEVÉE
ECO
Nombre d’heures de fonctionnement de la pompe pour 3 renouvellements en 24 h
Vitesse de la pompe ECO Moyenne Élevée
Hauteur manométrique (m) 6m 6m 8m 10m 6m 8m 10m
Mètre
3
par heure 6 20 16 10 28 24 22
Volume de la piscine (litres)
25 000 (3 x REP/24 h) 16.5 6.2 7.5 12.4 4.3 5.1 5.2
30 000 (3 x REP/24 h) 20.1 7.3 9.2 15.0 5.2 6.2 6.4
40 000 (3 x REP/24 h) SO 9.5 12.4 20.1 6.4 8.2 8.4
50,000 (3 x REP/24 h) SO 12.4 15.4 SO 9.0 10.3 9.2
60,000 (3 x REP/24 h) SO 15.0 18.5 SO 9.2 12.4 12.5
70,000 (3 x REP/24 h) SO 17.2 21.5 SO 12.4 14.4 15.2
80,000 (3 x REP/24 h) SO 20.1 SO SO 14.2 16.5 17.2
90,000 (3 x REP/24 h) SO 22.3 SO SO 16.3 18.5 19.3
100,000 (3 x REP/24 h) SO SO SO SO 18.2 20.4 21.4

Alphaflo ECO-V 100
• German I pg 14
1900
Alphaflo ECO-V 100 Pumpe
mit regelbarer Drehzahl –
Bedienungsanleitung
Die Alphaflo ECO-V 100 ist mit einem neuentwickelten kollektorlosen Gleichstrommotor
mit Permanentmagneten und drei Drehzahlen ausgestattet. Dadurch ist es bei der
Alphaflo ECO-V 100 möglich, den Energieverbrauch und das Betriebsgeräusch zu
verringern.
Energie sparen
Das Filtersystem eines Schwimmbeckens muss nicht ständig mit der höchsten
Durchsatzrate der Pumpe arbeiten. Tatsächlich verbessert sich die Filterwirkung bei
niedrigeren Durchsatzraten. Da der Filterzyklus eines Schwimmbeckens etwa 99% der
Laufzeit einer Beckenpumpe in Anspruch nimmt, können Sie die Alphaflo ECO-V 100
während des größten Teils der Laufzeit auf ihrer niedrigen Geschwindigkeitsstufe (ECO)
betreiben und bis zu 80% an Energie einsparen.
Die drei Geschwindigkeitsstufen der Alphaflo ECO-V 100
Die Alphaflo ECO-V 100 hat drei werksseitig eingestellte Geschwindigkeitsstufen –
ECO (niedrig), MED und HIGH – und bietet den zusätzlichen Vorteil, dass die Drehzahl
im Betrieb in Schritten von 25 Umdrehungen pro Minute eingestellt werden kann.
Damit kann die Motordrehzahl der Pumpe perfekt an den für das Schwimmbecken
benötigten Durchsatz angepasst werden. Das spart
Energie und sorgt für ein minimales Betriebsgeräusch
der Pumpe. Am wirtschaftlichsten und leisesten arbeitet
die Alphaflo ECO-V 100 in der niedrigsten Drehzahlstufe
(ECO). Die Drehzahl der Alphaflo ECO-V 100 ist im
Bereich zwischen 1000 und 2850 Umdrehungen pro
Minute einstellbar. Die Drehzahl der Pumpe wird im
Display des Bedienteils angezeigt.
ECO (niedrig, 1900 U/Min.): Filterung - 99% der
Zeit. Dies ist die wirtschaftlichste Drehzahl für den
Betrieb der Filteranlage des Schwimmbeckens ohne
weitere Einrichtungen in der Umwälzanlage. Z.B.
Schmutzabsauger.
MED (Mittel, 2400 U/Min.): Automatische Poolreiniger:
Diese Drehzahl erlaubt den Betrieb zusätzlicher
Einrichtungen für die Reinigung des Beckens, bei
denen Absaugeinrichtungen verwendet werden, und
Niederdruck-Wasserstrahldüsen.
Verändern der Drehzahlstufen ECO (niedrig), MED und
HIGH
1. Drücken Sie bei laufender Alphaflo ECO-V 100 die Taste der gewünschten
Drehzahlstufe 3 Sekunden lang bzw. bis die Anzeigeleuchte blinkt. Nun kann die
Werkseinstellung nach oben oder unten verändert werden.
2. Um die Drehzahl der Werkseinstellung zu verringern, drücken Sie die Drehzahltaste.
Die Anzeigelampe beginnt zu blinken. Drücken Sie ECO mit der Pfeiltaste abwärts,
um die Drehzahl mit jedem Druck um 25 U/Min. zu verringern, bis die gewünschte
Betriebsdrehzahl erreicht ist.
Hinweis: Die niedrigste einstellbare Drehzahl beträgt
1000 U/Min.
3. Um die Drehzahl der Werkseinstellung zu erhöhen, drücken Sie die
Drehzahltaste. Die Anzeigelampe beginnt zu blinken. Drücken Sie
HIGH mit der Pfeiltaste aufwärts, um die Drehzahl mit jedem Druck
um 25 U/Min. zu erhöhen, bis die gewünschte Betriebsdrehzahl
erreicht ist.
Hinweis: Die maximal einstellbare Drehzahl liegt 25 U/Min. unter der
Drehzahl der nächsthöheren Werkseinstellung.
Beispiel: LIn Stellung ECO (1900 U/Min.) beträgt die obere
Drehzahlgrenze 2375 U/Min., also 25 U/Min. unter der
Werkseinstellung MED mit 2400 U/Min.
4. Um die so eingestellte Drehzahl zu speichern, halten Sie die Taste
MED/OK 5 Sekunden lang gedrückt; das Gerät schaltet in den
Normalbetrieb zurück.
HIGH (hoch, 2850 U/Min.): Absaugen und Rückspülen – 1% der Zeit
Stufe mit hoher Leistung für den Einsatz von Granulatfiltern mit Rückspülung (z.B.
Sandfilter), manuelles Absaugen der Wasseroberfläche sowie Einrichtungen, die
einen hohen Wasserdruck benötigen. Z.B. Wasserspiele und Wasserstrahldüsen.
Stop:
Hiermit werden variable Einstellungen außerhalb der drei werksseitig
vorgegebenen Drehzahlen aufgehoben.
Power: Leuchtet, wenn die Pumpe in Betrieb ist.
Error: Wenn diese Anzeige leuchtet, wenden Sie sich bitte für Wartungshinweise an
ihren Händler bzw. Schwimmbadausstatter.
Hinweis: Die niedrige Drehzahlstufe (ECO) ist eigens darauf ausgelegt, normale Filter-
und Umwälzanlagen für Schwimmbecken zu betreiben. Sie kann jedoch in Schritten
von 25 U/Min. an die individuellen Anforderungen Ihres Schwimmbeckens angepasst
werden.

Alphaflo ECO-V 100
• German
Achten Sie bitte darauf, dass je nach Ausrüstung des Beckens die korrekte
Pumpendrehzahlgewählt wird und diese Drehzahl den Anforderungen des Beckens
entspricht.
Vorteile eines niedrigen Durchsatzes
Eine Verringerung der Durchsatzrate einer Pumpe senkt nicht nur erheblich den
Energieverbrauch, sondern auch den Widerstand, den die Rohrleitungen und Geräte
des Beckens dem Fluss des Wassers entgegensetzen. Auch, wenn Sie dabei die
Alphaflo ECO-V 100 länger laufen lassen müssen, ist es sehr viel wirtschaftlicher, das
Wasser mit einem geringeren Durchsatz zu pumpen. Eine niedrigere Durchsatzrate
hat den weiteren Vorteil, die Wirksamkeit der Filterung zu verbessern. Sie erhalten so
klareres und saubereres Wasser im Schwimmbecken. Auch arbeiten Ihre automatischen
Dosiereinrichtungen für Chemikalien und Chlorinator-Salzanlagen effektiver, wenn das
Wasser länger umgewälzt wird.
Flüsterleise
Am wirtschaftlichsten und leisesten arbeitet die Alphaflo ECO-V 100 in der niedrigsten
Drehzahlstufe. In dieser Stufe nehmen die Vibrationen der Pumpe, das Motorgeräusch
und die Wasserturbulenzen auf einen äußerst niedrigen Wert von 57 Dezibel (dBA) ab.
Betrieb mit günstigeren Tarifen
Das niedrige Geräuschniveau erlaubt den Betrieb der Pumpe zu Zeiten, an denen sich
der Einsatz herkömmlicher Schwimmbadpumpen verbietet. Mit der Alphaflo ECO-V
100 können Sie günstige Stromtarife außerhalb der Spitzenzeiten nutzen, ohne die
Nachbarn zu stören.
Inbetriebnahme der Pumpe
Die Alphaflo ECO-V 100 mit einstellbarer Drehzahl arbeitet beim ersten Einschalten in
der Drehzahlstufe HIGH. So wird dafür gesorgt, dass die Pumpe richtig gefüllt wird und
ein ausreichender Durchsatz durch das Filter- und Umwälzsystem des Beckens erreicht
wird. Die Pumpe schaltet nach 3 Minuten auf die vorgewählte Drehzahleinstellung um.
Während der Anlaufphase blinkt die Lampe neben der Taste für die vorgewählte
Drehzahl. Wenn bei der Pumpe eine Drehzahl von unter 1900 U/Min. vorgewählt ist,
blinkt die Kontrolllampe ECO (niedrige Drehzahl).
Hinweis: Die vorstehenden Anweisungen dienen nur als Hinweis. Jedes Schwimmbecken
hat individuelle Anforderungen, was den Wasserdruck und den Durchsatz angeht. Die
Alphaflo ECO-V 100 Pumpe mit einstellbarer Drehzahl muss von einem professionellen
Schwimmbadeinrichter so dimensioniert werden, dass ein effizienter Betrieb Ihres
Schwimmbeckens erreicht wird. Die folgenden Tabellen zeigen den Durchsatz der
Alphaflo ECO-V 100 Pumpe mit einstellbarer Drehzahl bei einem Druckabfall von 6, 8
und 10 Metern und die zugehörige Mindestlaufzeit der Pumpe.
Hinweis: Die Tabelle gilt für eine einmalige Umwälzung des Beckeninhalts (Liter) pro
Tag.
Hinweis: Sorgen Sie dafür, dass der Wasserdurchsatz im Normalbetrieb Ihres Beckens
ausreicht, um eine effiziente Umwälzung zu erreichen. Falls der Durchsatz des Wassers
durch den Rücklauf des Beckens nicht ausreicht, erhöhen Sie die Drehzahl der Pumpe,
bis ein genügender Durchsatz erreicht ist.
Hinweis: Die Alphaflo ECO-V 100 Pumpe mit regelbarer Drehzahl ist nach der
australischen Norm AS5102.1-2019 getestet worden.
I pg 16
0
2
4
6
8
10
12
14
16
18
0 50 100 150 200 250 300 350 400
ECO MED HIGH
Alphaflo ECO-V 100
Ozeanien und Asien
Durchsatz (Liter/Minute)
Druckabfall, gesamt (m)
Mindestlaufzeit der Pumpe
Pumpendrehzahl ECO Medium High
Druckabfall (m) 6m 6m 8m 10m 6m 8m 10m
Liter pro Stunde 4,500 12,000 9,600 6,000 16,500 14,400 13,800
Beckengröße (Liter)
25,000 5.6 2.1 2.6 4.2 1.5 1.7 1.8
30,000 6.7 2.5 3.1 5.0 1.8 2.1 2.2
40,000 8.9 3.3 4.2 6.7 2.4 2.8 2.9
50,000 11.1 4.2 5.2 8.3 3.0 3.5 3.6
60,000 13.3 5.0 6.3 10.0 3.6 4.2 4.3
70,000 15.6 5.8 7.3 11.7 4.2 4.9 5.1
80,000 17.8 6.7 8.3 13.3 4.8 5.6 5.8
90,000 20.0 7.5 9.4 15.0 5.5 6.3 6.5
100,000 22.5 8.3 10.4 16.7 6.1 6.9 7.2

Alphaflo ECO-V 100
Hinweis: 3 x PWTO - 24H = 3-fache Umwälzung des Wassers im Schwimmbecken pro
24 Stunden.
N/A(Nicht anwendbar) = Die Pumpe liefert keinen ausreichenden Durchsatz, um eine
3-fache Umwälzung des Wassers im Schwimmbecken pro 24 Stunden zu erreichen.
Viele örtliche Behörden schreiben vor, dass eine Schwimmbadpumpe in der Lage ist, eine
ausreichende Umwälzung des Wassers herbeizuführen, um den gesamten Beckeninhalt
innerhalb von 24 Stunden dreimal umzuwälzen. Wir empfehlen, die Vorschriften
Ihrer örtlichen Behörden zu überprüfen, damit Ihre Schwimmbadausrüstung korrekt
installiert und eingestellt ist.
0
2
4
6
8
10
12
14
16
18
0.00 5.0 10.0 15.0 20.0 25.0 30.0 35.0 40.0
ECO MED HIGH
Alphaflo ECO-V 100
Vereinigtes Königreich und Europa
Durchsatz (m3/Stunde)
Druckabfall, gesamt (m)
• German I pg 18
Die vorstehende Tabelle gilt für eine dreimalige Umwälzung des Beckeninhalts (Liter)
pro Tag in Minuten.
Die Alphaflo ECO-V 100 Pumpe mit einstellbarer Drehzahl ist mit
einem sehr modernen Motor ausgestattet, bei dem Elektronik und
Mikroprozessoren die Steuer- und Schutzfunktionen übernehmen.
Die Pumpe darf nach dem Ausschalten erst nach einer Wartezeit
von mindestens 10 Sekunden wieder eingeschaltet werden. Dadurch
wird gewährleistet, dass sich die Elektronik der Pumpe vollständig
zurücksetzt.
In einigen Fällen können elektronisch gesteuerte Chlorinatoren eine
geringe Restenergie an die Alphaflo ECO-V 100 Pumpe mit umschaltbarer
Geschwindigkeit weitergeben und so den Reset der Pumpenelektronik
verhindern. In diesem Fall muss die Spannungsversorgung von
Chlorinator und Pumpe vollständig unterbrochen werden, um den
Reset der Elektronik zu ermöglichen.
Wenn Sie in dieser Hinsicht Rat oder Hilfe benötigen, empfehlen wir
Ihnen, sich an den Hersteller oder Lieferanten Ihres Chlorinators zu
wenden.
WARNHINWEIS
Betriebsstunden der Pumpe für eine dreifache Umwälzung in 24 Stunden
Pumpendrehzahl ECO Medium High
Druckabfall (m) 6m 6m 8m 10m 6m 8m 10m
M
3
pro Stunde 6 20 16 10 28 24 22
Beckengröße (Liter)
25,000 (3 x PWTO - 24 H) 16.5 6.2 7.5 12.4 4.3 5.1 5.2
30,000 (3 x PWTO - 24 H) 20.1 7.3 9.2 15.0 5.2 6.2 6.4
40,000 (3 x PWTO - 24 H) N/A 9.5 12.4 20.1 6.4 8.2 8.4
50,000 (3 x PWTO - 24 H) N /A 12.4 15.4 N/A 9.0 10.3 9.2
60,000 (3 x PWTO - 24 H) N/A 15.0 18.5 N/A 9.2 12.4 12.5
70,000 (3 x PWTO - 24 H) N /A 17.2 21.5 N/A 12.4 14.4 15.2
80,000 (3 x PWTO - 24 H) N /A 20.1 N/A N /A 14.2 16.5 17.2
90,000 (3 x PWTO - 24 H) N/A 22.3 N /A N/A 16.3 18.5 19.3
100,000 (3 x PWTO - 24 H) N/A N/A N /A N /A 18.2 20.4 21.4

Alphaflo ECO-V 100 I pg 20
• Spanish
1900
Guía de funcionamiento de la
bomba de velocidad variable
Alphaflo ECO-V 100
La Alphaflo ECO-V 100 está equipada con el motor de CC de 3 velocidades de imán
permanente sin escobillas más avanzado. Esta bomba permite un ahorro del consumo
de energía, así como una reducción en los niveles de ruido por funcionamiento.
Ahorro de energía
No se necesita hacer uso del caudal máximo de la bomba para la filtración de la piscina.
De hecho, una velocidad baja de caudal mejorará la eficiencia de filtración de la piscina.
Dado que el ciclo de filtración de la piscina ocupa un 99 % del tiempo de funcionamiento
de la bomba, Alphaflo ECO-V 100 se puede ajustar para un funcionamiento a velocidad
baja (ECO) durante la mayor parte del tiempo de actividad, con lo que se consigue un
ahorro de energía del 80 %.
3 opciones de velocidad variable de Alphaflo ECO-V 100
La Alphaflo ECO-V 100 cuenta con 3 opciones de velocidad configuradas de fábrica:
ECO (baja), MED (media) y HIGH (alta), pero con la ventaja añadida de una regulación
precisa de la velocidad de funcionamiento en incrementos de 25 r. p. m. Esta
característica permite un ajuste preciso de la velocidad del motor de la bomba para
que se adapte a la perfección a los requisitos de caudal de la piscina, con lo que se
aumenta el ahorro de energía y se reduce el ruido que
produce la bomba. La opción de velocidad ECO (baja)
de la Alphaflo ECO-V 100 permite el funcionamiento
más económico y con un menor nivel de ruido. La
Alphaflo ECO-V 100 dispone de un control de velocidad
variable, que abarca desde las 1000 hasta las 2850 r. p.
m. (revoluciones por minuto). La pantalla del panel de
control muestra las r. p. m. de la bomba.
ECO (baja, 1900 r. p. m.): Filtración: 99 % del tiempo
La velocidad más económica para operar el sistema de
filtración de la piscina sin ningún equipo auxiliar anexo
al sistema de recirculación. Un ejemplo de ello son los
limpiafondos.
Media (2400 r. p. m.): Limpiadores automáticos de
piscinas Esta velocidad permite el funcionamiento de
equipos de piscina adicionales para las funciones de
limpieza de esta, que requieren el uso de limpiafondos y
de chorros de spa.
Ajuste de los valores de velocidad ECO (baja), MED (media)
y HIGH (alta)
1. Con la Alphaflo ECO-V 100 en funcionamiento, pulse el botón de ajuste de velocidad
que se requiera y déjelo en esa posición durante 3 segundos o hasta que la luz del
indicador parpadee, lo que permitirá ajustar los valores de fábrica si aumenta o
disminuye las r. p. m.
2. Para reducir la velocidad del ajuste de fábrica, seleccione y pulse el botón de
velocidad, de esta forma la luz del indicador comenzará a parpadear. Pulse el botón
ECO, con la flecha hacia abajo, para reducir la velocidad
en 25 r. p. m por cada pulsación hasta alcanzar el valor
de funcionamiento de r. p. m. que se desee.
Nota: El límite mínimo de funcionamiento es de 1000 r. p. m.
3. Para aumentar la velocidad del ajuste de fábrica, seleccione y pulse
el botón de velocidad. La luz del indicador comenzará a parpadear.
Pulse el botón HIGH, con la flecha hacia arriba, para aumentar la
velocidad 25 r. p. m. por cada pulsación hasta alcanzar el valor de
funcionamiento de r. p. m. que se desee.
Nota: El límite de funcionamiento máximo es de 25 r. p. m. por
debajo del siguiente valor de ajuste de velocidad de fábrica.
Ejemplo: El límite superior para el valor bajo (ECO 1900 r. p. m.) es
de 2375 r. p. m., 25 r. p. m. por debajo del valor de ajuste de fábrica
MED de 2400 r. p. m.
4. Para guardar este ajuste de velocidad variable, mantenga apretado
el botón MED/OK durante 5 segundos para volver al modo de
funcionamiento normal.
Alta (2850 r. p. m.): Aspiración y retrolavado: 1 % del tiempo
Selección de la potencia de velocidad para su empleo con filtros de retrolavado en
medio granular (p.ej. filtros de arena), para la aspiración manual de la piscina y para
el funcionamiento de equipos de piscina que exijan una presión de agua elevada.
Ejemplos de esto son los efectos especiales y chorros de spa.
Parada: cancelará cualquier ajuste variable que sea diferente de los tres ajustes de
fábrica mencionados anteriormente.
Alimentación: se iluminará siempre que la bomba esté en funcionamiento.
Error: en caso de que se ilumine, deberá contactar con su proveedor/tienda de
suministro de equipos de piscina para que le asesore en cuanto al mantenimiento.
Nota: La opción de velocidad ECO (baja) se diseñó específicamente para operar con
un sistema de recirculación y de filtración de piscina estándar, pero puede ajustarse
de forma precisa con aumentos de 25 r. p. m. para adaptarse a los requisitos de
caudal de la piscina en concreto.

Alphaflo ECO-V 100
• Spanish
Achten Sie bitte darauf, dass je nach Ausrüstung des Beckens die korrekte
Pumpendrehzahlgewählt wird und diese Drehzahl den Anforderungen des Beckens
entspricht.
Ventajas de un caudal bajo
La reducción del caudal de una bomba no solo reduce significativamente el consumo
de energía, sino que también reduce la resistencia de los equipos y de la instalación de
tuberías al caudal. Aunque la Alphaflo ECO-V 100 tenga que estar en funcionamiento
durante más tiempo, bombear agua con un caudal bajo resulta mucho más eficiente
que con un caudal alto. El uso de un caudal bajo ofrece además la ventaja añadida de
mejorar el rendimiento del sistema de filtración de la piscina, lo que realza la limpieza
del agua. Además, los dosificadores químicos y los cloradores salinos automáticos
funcionan también de manera más eficaz cuando se hace circular el agua de la piscina
durante más tiempo.
Ultrasilenciosa
La Alphaflo ECO-V 100 funciona de manera más económica y con el mínimo nivel
de ruido utilizando su opción de velocidad baja. Emplear la velocidad baja reduce
significativamente la vibración de la bomba, el ruido del motor y la turbulencia del
agua hasta tan solo 57 decibelios (dBA).
Funcionamiento durante las horas de tarifa reducida
Los bajos niveles de ruido que ofrece le permiten funcionar en momentos en los que
no está permitido poner en marcha bombas de piscina convencionales. La Alphaflo
ECO-V 100 le permitirá aprovechar las horas de tarifa eléctrica reducida sin necesidad
de molestar a los vecinos.
Puesta en marcha de la bomba
La bomba de velocidad variable Alphaflo ECO-V 100 se ha diseñado para un
funcionamiento a velocidad alta cuando la bomba se ponga en marcha por primera vez,
lo que garantiza un cebado correcto de la bomba y un caudal adecuado a través del
sistema de recirculación y filtración de la piscina. La puesta en marcha a velocidad alta
funcionará durante 3 minutos para pasar luego al ajuste de velocidad preseleccionado.
Durante el período de funcionamiento inicial empezará a parpadear la luz del botón
de ajuste de velocidad preseleccionada. Si la bomba presentase una velocidad
preseleccionada inferior a 1900 r. p. m., la luz ECO (baja) parpadeará.
Nota: Las instrucciones anteriores constituyen solo una guía; cada piscina cuenta con
sus propios requisitos de presión, agua y caudal. Un profesional de instalaciones para
piscinas debe dimensionar la bomba de velocidad variable Alphaflo ECO-V 100 para
garantizar un funcionamiento eficiente de la piscina. Las siguientes tablas indican las
características de caudal de la bomba de velocidad variable Alphaflo ECO-V 100 para
6, 8 y 10 metros de pérdida de carga con el mínimo de horas de funcionamiento de la
bomba.
Nota: Esta tabla se ha calculado con una renovación del agua de la piscina (en litros)
una vez por día.
Nota: Asegúrese durante el funcionamiento normal de que la piscina dispone de la
suficiente circulación de agua para garantizar una renovación efectiva de esta. Si no se
detecta un caudal suficiente de agua de retorno de la piscina, aumente la velocidad de
funcionamiento de la bomba hasta que el caudal sea suficiente.
Nota: La bomba de velocidad variable Alphaflo ECO-V 100 se ha sometido a pruebas
de acuerdo con la norma Australian Standard AS5102.1-2019.
I pg 22
0
2
4
6
8
10
12
14
16
18
0 50 100 150 200 250 300 350 400
ECO MED HIGH
Alphaflo ECO-V 100
Asia y Oceanía
Caudal (l/min)
Altura manométrica total (m)
MEDIA
ECO ALTA
Número mínimo de horas de funcionamiento de la bomba
Velocidad de la bomba ECO Media Alta
Pérdida de carga (m) 6m 6m 8m 10m 6m 8m 10m
Litro por hora 4,500 12,000 9,600 6,000 16,500 14,400 13,800
Tamaño de la piscina (litros)
25,000 5.6 2.1 2.6 4.2 1.5 1.7 1.8
30,000 6.7 2.5 3.1 5.0 1.8 2.1 2.2
40,000 8.9 3.3 4.2 6.7 2.4 2.8 2.9
50,000 11.1 4.2 5.2 8.3 3.0 3.5 3.6
60,000 13.3 5.0 6.3 10.0 3.6 4.2 4.3
70,000 15.6 5.8 7.3 11.7 4.2 4.9 5.1
80,000 17.8 6.7 8.3 13.3 4.8 5.6 5.8
90,000 20.0 7.5 9.4 15.0 5.5 6.3 6.5
100,000 22.5 8.3 10.4 16.7 6.1 6.9 7.2

Alphaflo ECO-V 100
Nota: 3 x PWTO - 24H = 3 x renovaciones del agua de piscina en un periodo de 24
horas.
N/A (No disponible) = la bomba no suministra el caudal suficiente para alcanzar las 3
renovaciones de agua de piscina en el periodo de 24 horas.
Un amplio número de autoridades locales indican que la bomba de piscina debe ser
capaz de suministrar una circulación del agua suficiente para alcanzar 3 renovaciones
completas del agua de piscina cada 24 horas. Se recomienda confirmar las normas de
las autoridades locales para garantizar una instalación y ajuste correctos del equipo
para piscinas.
0
2
4
6
8
10
12
14
16
18
0.00 5.0 10.0 15.0 20.0 25.0 30.0 35.0 40.0
ECO MED HIGH
Alphaflo ECO-V 100
Reino Unido y Europa
Caudal (m3/h)
Altura manométrica total (m)
• Spanish
La tabla que se muestra anteriormente se ha calculado con una renovación del tamaño
de la piscina (en litros) tres vece al día en minutos.
La bomba de velocidad variable Alphaflo ECO-V 100 está equipada
con la última tecnología para motores con circuitos electrónicos y
microchips para la protección y control de la bomba.
Cuando se apague la bomba, será necesario dejar transcurrir un mínimo
de 10 segundos antes de volver a ponerla en marcha, lo que asegurará
el reinicio completo del sistema electrónico de la bomba.
Sin embargo, en algunas situaciones, los cloradores de control
electrónico pueden generar una pequeña energía residual para la
bomba de velocidad variable Alphaflo ECO-V 100, lo que impide el
reinicio de la electrónica de la bomba. En este caso debe desconectarse
por completo la alimentación del clorador y de la bomba para permitir
el reinicio de la electrónica.
Se recomienda que contacte con el proveedor o fabricante de su
clorador si desea obtener cualquier tipo de asistencia o asesoramiento
al respecto.
ADVERTENCIA
I pg 24
MEDIA
ECO
ALTA
Horas de funcionamiento de la bomba 3 x renovaciones cada 24 horas
Velocidad de la bomba ECO Media Alta
Pérdida de carga (m) 6m 6m 8m 10m 6m 8m 10m
M
3
/h 6 20 16 10 28 24 22
Tamaño de la piscina (litros)
25,000 (3 x PWTO - 24 H) 16.5 6.2 7.5 12.4 4.3 5.1 5.2
30,000 (3 x PWTO - 24 H) 20.1 7.3 9.2 15.0 5.2 6.2 6.4
40,000 (3 x PWTO - 24 H) N/A 9.5 12.4 20.1 6.4 8.2 8.4
50,000 (3 x PWTO - 24 H) N /A 12.4 15.4 N/A 9.0 10.3 9.2
60,000 (3 x PWTO - 24 H) N/A 15.0 18.5 N/A 9.2 12.4 12.5
70,000 (3 x PWTO - 24 H) N /A 17.2 21.5 N/A 12.4 14.4 15.2
80,000 (3 x PWTO - 24 H) N /A 20.1 N/A N /A 14.2 16.5 17.2
90,000 (3 x PWTO - 24 H) N/A 22.3 N /A N/A 16.3 18.5 19.3
100,000 (3 x PWTO - 24 H) N/A N/A N /A N /A 18.2 20.4 21.4

Alphaflo ECO-V 100 I pg 26
• Dutch
1900
Bedieningshandleiding voor de
Alphaflo ECO-V 100-pomp met
variabel toerental
De Alphaflo ECO-V 100 is voorzien van de allernieuwste driefasige, variabele, borstelloze
PMDC-motor (permanent-magneetgelijkstroommotor), die het energieverbruik en de
geluidsproductie tijdens gebruik omlaag kan bijregelen.
Energiebesparing
De filterinstallatie van een zwembad hoeft niet te worden gebruikt met het maximale
pompdebiet. Lagere debieten zorgen er juist voor dat de filterinstallatie efficiënter
kan werken. De filtercyclus vertegenwoordigt circa 99% van de bedrijfstijd van een
zwembadpomp. Dit betekent dat u de Alphaflo ECO-V 100 gedurende het grootste
deel van de bedrijfstijd op de lage (ECO-) snelheid kunt gebruiken, wat resulteert in een
potentiële energiebesparing van 80%.
De Alphaflo ECO-V 100 heeft drie instelbare snelheden
De Alphaflo ECO-V 100 wordt geleverd met de drie in de fabriek ingestelde snelheden
ECO (laag), MED en HIGH en heeft het aanvullende voordeel dat de bedrijfssnelheid
in stappen van 25 rpm fijn kan worden afgesteld. Op deze manier kan het toerental
van de pompmotor precies worden afgestemd op het gevraagde debiet voor een zo
groot mogelijke energiebesparing en zo weinig mogelijk geluid.
De Alphaflo ECO-V 100 is zeer zuinig in het gebruik en
levert bij de ECO-snelheid (laagste optie) het minste
geluid op. De Alphaflo ECO-V 100 beschikt over een
variabele snelheidsregeling met een bereik van 1000 tot
2850 rpm (omwentelingen per minuut). Het toerental
van de pomp is af te lezen op het scherm van het
bedieningspaneel.
ECO (Laag - 1900 rpm): Filtratie – 99% van de tijd
De meest zuinige snelheid om de filterinstallatie van
het zwembad te laten draaien als er geen aanvullende
uitrusting is aangesloten op het hercirculatiesysteem.
Denk aan stofzuigers.
Middelhoog (2400 rpm): Automatische
zwembadreinigers Op deze snelheid is het mogelijk om
extra uitrusting in te zetten, zodat reiniging door middel
van stofzuigers en waterstralen met lage druk mogelijk
is.
De snelheden laag (ECO), MED en HIGH aanpassen
1. Druk terwijl de Alphaflo ECO-V 100 draait de knop voor de gewenste
snelheidsinstelling in en houd deze gedurende 3 seconden ingedrukt of totdat
het indicatorlampje gaat knipperen. Op deze manier kan het aantal rpm van de
fabrieksinstelling naar boven of beneden worden bijgesteld.
2. Druk om de in de fabriek ingestelde snelheid te verlagen op de betreffende knop.
Het indicatorlampje gaat nu knipperen. Druk op de knop ECO met het pijltje
omlaag om het aantal rpm met elke druk op de toets met 25 rpm te verlagen. Ga
door totdat het gewenste toerental is bereikt.
Let op: De ondergrens voor het toerental is 1000 rpm.
3. Druk om de in de fabriek ingestelde snelheid te verhogen
op de betreffende knop. Het indicatorlampje gaat nu knipperen.
Druk op de knop HIGH met het pijltje omhoog om het aantal rpm
met elke druk op de toets met 25 rpm te verhogen. Ga door totdat
het gewenste toerental is bereikt.
Let op: Het maximale toerental is gelijk aan de eerstvolgende
fabrieksinstelling min 25 rpm.
Voorbeeld: Bovengrens van de optie Laag (ECO 1900 rpm) is 2375
rpm, 25 rpm minder dan de 2400 rpm die in de fabriek is ingesteld
voor de optie MED.
4. Houd de knop MED/OK 5 seconden ingedrukt om de aangepaste
snelheid op te slaan en terug te keren naar de normale bedrijfsmodus.
Hoog (2850 rpm): Zuigen en spoelen - 1% van de tijd
Krachtige snelheidsinstelling voor het spoelen van granulaire filters (bijvoorbeeld
zandfilters), het handmatig stofzuigen van het zwembad en het inzetten van
zwembaduitrusting met hoge druk zoals waterpartijen en waterstralen.
Stop: Met deze functie worden alle aanpassingen geannuleerd die in aanvulling op
de drie bovenstaande fabrieksinstellingen zijn ingevoerd.
Power: Deze indicator brandt als de pomp in bedrijf is.
Error: Als deze indicator brandt, dient u contact op te nemen met uw leverancier/
verkoper van zwembadinrichtingen voor informatie met betrekking tot onderhoud.
Let op: De ECO (lage) snelheid is specifiek bedoeld voor een standaard filterinstallatie
en hercirculatiesysteem. In stappen van 25 rpm is verdere fijnafstelling mogelijk al
naar gelang het gevraagde debiet van een specifiek zwembad.
Zorg ervoor dat het gekozen toerental van de pomp geschikt is voor de
zwembaduitrusting en dat hiermee voldaan kan worden aan de vereisten van het
zwembad.

Alphaflo ECO-V 100 I pg 28
• Dutch
Voordelen van een laag debiet
Een lager pompdebiet betekent niet alleen een aanzienlijke daling in het energieverbruik;
de weerstand die de waterstroom opwekt in de installatie en het leidingwerk is ook lager.
Ook al moet u de Alphaflo ECO-V 100 eventueel langer laten draaien, de efficiëntie van
een laag debiet overtreft ruimschoots die van een hoog debiet. Een extra voordeel is
dat bij een laag debiet de filterinstallatie veel efficiënter werkt, wat ten goede komt aan
de helderheid van het zwembadwater. Daarnaast zullen bij een langere circulatie van
het zwembadwater ook de automatische doseerunits voor chemicaliën en chlorinators
beter werken.
Zeer stil
De Alphaflo ECO-V 100 is zeer zuinig in het gebruik en het stilst bij de ECO-snelheid
(laagste optie). Dankzij de lage instelling worden de pomptrillingen, het motorgeluid
en de werveling van het water aanzienlijk verminderd, waardoor een ultralaag
geluidsniveau van 57 decibel (dBA) wordt bereikt.
Gebruik tijdens daluren
Dankzij de lage geluidsproductie kan de installatie worden gebruikt op tijdstippen die
uitgesloten zijn met conventionele zwembadpompen. Met de Alphaflo ECO-V 100 kunt
u profiteren van daluurtarieven zonder overlast voor uw buren.
De pomp opstarten
De Alphaflo ECO-V 100-pomp met variabel toerental is zodanig ontworpen dat bij het
opstarten de instelling HIGH vereist is. Dit zorgt ervoor dat de pomp behoorlijk wordt
gevuld en de doorstroming in de filterinstallatie en het hercirculatiesysteem toereikend
is. De pomp draait tijdens het opstarten drie minuten lang op de hoge snelheid en
schakelt dan over op de vooraf geselecteerde snelheid.
Tijdens het opstarten zal het lampje van de vooraf geselecteerde snelheid gaan
knipperen. Als de vooraf geselecteerde snelheid onder 1900 rpm ligt, dan gaat het
ECO-lampje (laag) knipperen.
Let op: De voorgaande instructies dienen uitsluitend als richtlijn. De vereiste druk
en het vereiste debiet kunnen per zwembad verschillen. Om een efficiënte werking
te waarborgen moet de Alphaflo ECO-V 100-pomp met variabel toerental door
een zwembadspecialist worden afgesteld. Uit de volgende diagrammen kunnen de
stromingseigenschappen van de Alphaflo ECO-V 100-pomp met variabel toerental
worden afgeleid bij een drukverlies van 6, 8 of 10 meter, uitgaande van de minimale
bedrijfstijd.
Let op: De berekeningen waarop deze grafiek gebaseerd is, gaan uit van één verversing
van de zwembadinhoud per dag.
Let op: Zorg ervoor dat de circulatie bij normaal gebruik van het zwembad toereikend
is om een effectieve verversing te garanderen. Als er onvoldoende water terugstroomt
in het bad, dan moet de snelheid van de pomp worden verhoogd totdat er voldoende
doorstroming is.
Let op: De Alphaflo ECO-V 100-pomp met variabel toerental is getest volgens de
Australische norm AS5102.1-2019.
0
2
4
6
8
10
12
14
16
18
0 50 100 150 200 250 300 350 400
ECO MED HIGH
Alphaflo ECO-V 100
Regio Oceanië en Azië
Debiet (liter/min)
Totale opvoerhoogte (in m)
Minimale bedrijfstijd van de pomp
Pomptoerental ECO Middelhoog Hoog
Drukverlies (in m) 6m 6m 8m 10m 6m 8m 10m
Liter per uur 4,500 12,000 9,600 6,000 16,500 14,400 13,800
Grootte van het zwembad (liter)
25,000 5.6 2.1 2.6 4.2 1.5 1.7 1.8
30,000 6.7 2.5 3.1 5.0 1.8 2.1 2.2
40,000 8.9 3.3 4.2 6.7 2.4 2.8 2.9
50,000 11.1 4.2 5.2 8.3 3.0 3.5 3.6
60,000 13.3 5.0 6.3 10.0 3.6 4.2 4.3
70,000 15.6 5.8 7.3 11.7 4.2 4.9 5.1
80,000 17.8 6.7 8.3 13.3 4.8 5.6 5.8
90,000 20.0 7.5 9.4 15.0 5.5 6.3 6.5
100,000 22.5 8.3 10.4 16.7 6.1 6.9 7.2
HOOG
MIDDELHOOG
ECO

Alphaflo ECO-V 100
• Dutch I pg 30
Opmerking: 3 x PWTO - 24 h = 3 x pool water turnover (omlooptijd van de volledige
waterinhoud van een zwembad door de filterpomp) per 24 uur.
N.v.t = De pomp levert niet voldoende debiet om te voldoen aan de 3 x zwembadwater-
turnover per 24 uur.
Veel lokale overheden schrijven voor dat een zwembadpomp voldoende watercirculatie
moet kunnen leveren voor 3 turnovers van de volledige zwembadinhoud per 24 uur. Het
wordt aanbevolen om de voorschriften van de plaatselijke autoriteiten te controleren,
zodat uw zwembadapparatuur correct wordt geïnstalleerd en afgesteld.
0
2
4
6
8
10
12
14
16
18
0.00 5.0 10.0 15.0 20.0 25.0 30.0 35.0 40.0
ECO MED HIGH
Alphaflo ECO-V 100
VK en Europese regio
Debiet (m3/uur)
Totale opvoerhoogte (in m)
Pompcapaciteit 3 x turnovers per 24 uur
Pomptoerental ECO Middelhoog Hoog
Drukverlies (in m) 6m 6m 8m 10m 6m 8m 10m
m
3
per uur 6 20 16 10 28 24 22
Grootte van het zwembad (liter)
25,000 (3 x PWTO - 24 H) 16.5 6.2 7.5 12.4 4.3 5.1 5.2
30,000 (3 x PWTO - 24 H) 20.1 7.3 9.2 15.0 5.2 6.2 6.4
40,000 (3 x PWTO - 24 H) N.v.t. 9.5 12.4 20.1 6.4 8.2 8.4
50,000 (3 x PWTO - 24 H) N.v.t. 12.4 15.4 N.v.t. 9.0 10.3 9.2
60,000 (3 x PWTO - 24 H) N.v.t. 15.0 18.5 N.v.t. 9.2 12.4 12.5
70,000 (3 x PWTO - 24 H) N.v.t. 17.2 21.5 N.v.t. 12.4 14.4 15.2
80,000 (3 x PWTO - 24 H) N.v.t. 20.1 N.v.t. N.v.t. 14.2 16.5 17.2
90,000 (3 x PWTO - 24 H) N.v.t. 22.3 N.v.t. N.v.t. 16.3 18.5 19.3
100,000 (3 x PWTO - 24 H) N.v.t. N.v.t. N.v.t. N.v.t. 18.2 20.4 21.4
De Alphaflo ECO-V 100-pomp met variabel toerental is voorzien van de
allernieuwste motor die gebruik maakt van elektronische printplaten en
microchips om de pomp aan te sturen en te beschermen.
Als de pomp is uitgeschakeld, moet er 10 seconden worden gewacht
alvorens de pomp opnieuw wordt gestart. Dit zorgt ervoor dat de
elektronica van de pomp volledig heeft kunnen resetten.
In sommige opstellingen is het mogelijk dat elektronisch aangestuurde
chlorinators de Alphaflo ECO-V 100-pomp met variabel toerental
van een kleine reststroom voorzien, waardoor het resetten van de
pompelektronica wordt verhinderd. In dat geval moet de stroomtoevoer
naar de chlorinator en de pomp volledig worden losgekoppeld, zodat
de pompelektronica kan worden gereset.
Waterco raadt aan om bij dit probleem contact op te nemen met de
leverancier of fabrikant van de chlorinator voor verdere ondersteuning
en informatie.
WAARSCHUWING
De berekeningen waarop bovenstaande grafiek is gebaseerd, gaan uit van drie
turnovers van de zwembadinhoud (liters) per dag.
HOOG
MIDDELHOOG
ECO

Alphaflo ECO-V 100 I pg 32
• Portuguese
Manual de utilização da bomba de
velocidade variável Alphaflo ECO-V
100
A Alphaflo ECO-V 100 está equipada com o mais recente motor de corrente contínua
sem escovas de íman permanente com 3 velocidades variáveis. A Alphaflo ECO-V
100 tem capacidade para reduzir o seu consumo energético e os seus níveis de ruído
durante o funcionamento.
Poupança de energia
Um sistema de filtragem para piscinas não necessita de ser operado com a taxa máxima
de fluxo de água de uma bomba. De facto, a eficiência de filtragem da piscina melhora
com taxas de fluxo inferiores. Uma vez que o ciclo de filtragem de uma piscina ocupa 99%
do tempo de funcionamento de uma bomba de piscina, pode operar a Alphaflo ECO-V
100 na definição de baixa velocidade (ECO) durante a maior parte do seu tempo de
funcionamento, permitindo uma poupança de 80% de energia.
3 opções de velocidade variável da Alphaflo ECO-V 100
A Alphaflo ECO-V 100 tem 3 opções de velocidade definidas de fábrica (ECO (baixa),
MED (média) e HIGH (elevada)), com a vantagem adicional de permitir ajustar a
velocidade de funcionamento em incrementos de 25 RPM, para um ajuste ideal da
velocidade do motor da bomba, de modo a que se adeqúe na perfeição aos requisitos
de fluxo da piscina, maximizando as poupanças
energéticas e reduzindo o ruído da bomba. A Alphaflo
ECO-V 100 funciona de modo mais económico e com
o nível de ruído mais baixo utilizando a opção de baixa
velocidade (ECO).
A Alphaflo ECO-V 100 tem um controlo de velocidade
variável, entre as 1000 e as 2850 RPM (rotações por
minuto). As RPM da bomba podem ser vistas no visor
do painel de controlo.
ECO (velocidade baixa, 1900 RPM): Filtragem – 99% do
tempo
A velocidade mais económica para operar o sistema
de filtragem da piscina sem qualquer equipamento
auxiliar da piscina ligado ao sistema de recirculação. Por
exemplo, filtros de sucção.
MED (velocidade média, 2400 RPM): Filtros de piscina
automáticos
Ajuste das definições de velocidade ECO (baixa), MED
(média) e HIGH (elevada)
1. Com a Alphaflo ECO-V 100 em funcionamento, prima e mantenha premido o botão
referente à velocidade pretendida durante 3 segundos ou até a luz indicadora ficar
intermitente. Isto permite que a definição de fábrica das RPM seja aumentada ou
reduzida.
2. Para reduzir o valor de uma definição de velocidade de
fábrica, selecione e prima o botão de velocidade para
que a luz indicadora fique intermitente. Prima ECO com
o botão de seta para baixo, para reduzir as RPM em 25 RPM de cada
vez que premir o botão, até atingir as RPM desejadas.
Nota: o limite mínimo de funcionamento é de 1000 RPM.
3. Para aumentar o valor de uma definição de velocidade de fábrica,
selecione e prima o botão de velocidade para que a luz indicadora
fique intermitente. Prima HIGH com o botão de seta para cima, para
aumentar as RPM em 25 RPM de cada vez que premir o botão, até
atingir as RPM desejadas.
Nota: o limite máximo de funcionamento é 25 RPM a menos do que
a definição de fábrica seguinte.
1900
Esta velocidade permite utilizar equipamento adicional da piscina em funções de
limpeza da piscina que requeiram a utilização de filtros de sucção e jatos de spa de
baixa pressão.
HIGH (velocidade elevada, 2850 RPM): Aspiração e contralavagem – 1% do tempo
Seleção de velocidade de potência para utilizar com filtros granulares de contralavagem
(por exemplo, filtros de areia), aspiração manual da piscina e utilização de equipamento
da piscina com elevados requisitos de pressão de água. Por exemplo, jatos de spa e
água com características específicas.
Stop (parar): Cancela todos os ajustes variáveis efetuados fora de qualquer uma das
três definições de fábrica acima indicadas.
Power (alimentação): Esta luz estará acesa sempre que a bomba estiver em
funcionamento.
Error (erro): Caso esta luz esteja acesa, terá de contactar a loja/fornecedor de
equipamento da piscina para obter recomendações de manutenção.
Nota: a opção de baixa velocidade (ECO) foi especificamente concebida para ser
utilizada com um sistema padrão de filtragem e de recirculação em piscinas, mas
pode ser afinada em incrementos de 25 RPM para se adequar aos requisitos de fluxo
específicos da piscina.

Alphaflo ECO-V 100 I pg 34
• Portuguese
Benefícios do fluxo lento
A redução da taxa de fluxo de uma bomba não só reduz significativamente os
requisitos de energia da bomba, como também diminui a resistência do fluxo de água
no seu equipamento da piscina e na canalização. Embora possa ser necessário ter a
Alphaflo ECO-V 100 em funcionamento durante mais tempo, é bastante mais eficiente
bombear um baixo fluxo de água do que um fluxo de água elevado. Uma taxa de fluxo
lenta tem a vantagem adicional de melhorar a eficiência de filtragem da sua piscina,
melhorando a limpidez da água da piscina. Para além disso, os doseadores automáticos
de produtos químicos e os distribuidores de cloro são também mais eficazes quando
a água da piscina é recirculada durante mais tempo.
Ultrassilenciosa
A Alphaflo ECO-V 100 funciona de modo mais económico e com o nível de ruído mais
baixo na definição de baixa velocidade. A sua definição de baixa velocidade reduz
significativamente a vibração da bomba, o ruído do motor e a agitação da água para
valores ultrabaixos de 57 decibéis (dBA).
Utilização em horário de baixo consumo
Os baixos níveis de ruído permitem a sua utilização nos momentos em que não é
permitido utilizar as bombas convencionais para piscinas. Uma Alphaflo ECO-V 100
permite-lhe tirar partido das tarifas de eletricidade reduzidas para horários de baixo
consumo, sem incomodar os vizinhos.
Arranque da bomba
A bomba de velocidade variável Alphaflo ECO-V 100 foi concebida para ser utilizada
na definição de velocidade High (elevada) quando a bomba é ligada pela primeira vez.
Isto garante a ferragem apropriada da bomba e o fluxo adequado através dos sistemas
de filtragem e recirculação da piscina. O arranque de alta velocidade funciona durante
3 minutos e, depois, passa para a definição de velocidade pré-selecionada.
Durante o período de arranque inicial, a luz no botão de definição de velocidade pré-
selecionada fica intermitente. Se a bomba tiver uma definição de velocidade pré-
selecionada inferior a 1900 RPM, a luz ECO (baixa velocidade) fica intermitente.
Nota: As instruções acima funcionam apenas como uma orientação; cada piscina tem
os seus próprios requisitos de pressão de água e fluxo. Para garantir o funcionamento
eficiente da sua piscina, as dimensões da bomba de velocidade variável Alphaflo ECO-V
100 têm de ser devidamente adaptadas por um especialista em piscinas. Os gráficos
seguintes apresentam as características do fluxo de água da bomba de velocidade
variável Alphaflo ECO-V 100 com perda de carga de 6, 8 e 10 metros, com um mínimo
de horas de funcionamento.
Nota: Este gráfico foi calculado utilizando o volume de capacidade da piscina (litros)
uma vez por dia.
Nota: Durante o funcionamento normal, certifique-se de que a sua piscina tem
circulação de água suficiente para garantir a melhor utilização da piscina. Caso o fluxo
de água seja insuficiente, aumente a velocidade de funcionamento da bomba até o
fluxo de água ser suficiente.
Nota: A bomba de velocidade variável Alphaflo ECO-V 100 foi testada em conformidade
com a norma australiana AS5102.1-2019.
0
2
4
6
8
10
12
14
16
18
0 50 100 150 200 250 300 350 400
ECO MED HIGH
Alphaflo ECO-V 100
Regiões da Oceânia e Ásia
Fluxo (litros/minuto)
Perda de carga total (m)
Mínimo de horas de funcionamento da bomba
Velocidade da
bomba BAIXA Média Elevada
Perda de carga (m) 6m 6m 8m 10m 6m 8m 10m
Litros por hora 4,500 12,000 9,600 6,000 16,500 14,400 13,800
Capacidade da piscina (litros)
25,000 5.6 2.1 2.6 4.2 1.5 1.7 1.8
30,000 6.7 2.5 3.1 5.0 1.8 2.1 2.2
40,000 8.9 3.3 4.2 6.7 2.4 2.8 2.9
50,000 11.1 4.2 5.2 8.3 3.0 3.5 3.6
60,000 13.3 5.0 6.3 10.0 3.6 4.2 4.3
70,000 15.6 5.8 7.3 11.7 4.2 4.9 5.1
80,000 17.8 6.7 8.3 13.3 4.8 5.6 5.8
90,000 20.0 7.5 9.4 15.0 5.5 6.3 6.5
100,000 22.5 8.3 10.4 16.7 6.1 6.9 7.2
Exemplo: na definição de baixa velocidade (ECO, 1900 RPM), o limite superior de
RPM é de 2375 RPM, ou seja, 25 RPM abaixo da definição de fábrica MED de 2400
RPM.
4. Para guardar este ajuste de velocidade variável, mantenha o botão MED/OK
premido durante 5 segundos para regressar ao modo de funcionamento normal.
Certifique-se de que a velocidade correta da bomba está selecionada em conformidade
com o equipamento da piscina e de que satisfaz de forma adequada os requisitos da
piscina.
BAIXA MÉDIA ELEVADA

Alphaflo ECO-V 100 I pg 36
• Portuguese
Nota: 3 x PWTO – 24 h = 3 x volume de capacidade da piscina por período de 24
horas.
N/A = A bomba não fornece fluxos suficientes para satisfazer 3x o volume de
capacidade da piscina por período de 24 horas.
Muitas autoridades locais especificam que uma bomba de piscina tem de ter
capacidade para fornecer circulação de água suficiente para permitir 3x o volume
de capacidade da água da piscina completa a cada 24 horas. Recomenda-se que
confirme as diretrizes das autoridades locais para que o equipamento da sua piscina
seja corretamente instalado e ajustado.
0
2
4
6
8
10
12
14
16
18
0.00 5.0 10.0 15.0 20.0 25.0 30.0 35.0 40.0
ECO MED HIGH
Alphaflo ECO-V 100
Região do Reino Unido e Europa
Fluxo (m3/h)
Perda de carga total (m)
3 horas de funcionamento da bomba x volume de capacidade da piscina por 24 horas
Velocidade da bomba BAIXA Média Elevada
Perda de carga (m) 6m 6m 8m 10m 6m 8m 10m
Metro
3
por hora 6 20 16 10 28 24 22
Capacidade da piscina (litros)
25,000 (3 x PWTO - 24 H) 16.5 6.2 7.5 12.4 4.3 5.1 5.2
30,000 (3 x PWTO - 24 H) 20.1 7.3 9.2 15.0 5.2 6.2 6.4
40,000 (3 x PWTO - 24 H) N/A 9.5 12.4 20.1 6.4 8.2 8.4
50,000 (3 x PWTO - 24 H) N /A 12.4 15.4 N/A 9.0 10.3 9.2
60,000 (3 x PWTO - 24 H) N/A 15.0 18.5 N/A 9.2 12.4 12.5
70,000 (3 x PWTO - 24 H) N /A 17.2 21.5 N/A 12.4 14.4 15.2
80,000 (3 x PWTO - 24 H) N /A 20.1 N/A N /A 14.2 16.5 17.2
90,000 (3 x PWTO - 24 H) N/A 22.3 N /A N/A 16.3 18.5 19.3
100,000 (3 x PWTO - 24 H) N/A N/A N /A N /A 18.2 20.4 21.4
A bomba de velocidade variável Alphaflo ECO-V 100 está equipada
com o mais recente motor que utiliza placas eletrónicas de circuitos
impressos e microchips para controlo e proteção da bomba.
Quando a bomba é desligada, é necessário atrasar o reinício da mesma
durante, no mínimo, 10 segundos. Isto garante que o sistema eletrónico
da bomba é totalmente reiniciado.
Contudo, em algumas situações, os distribuidores de cloro eletrónicos
podem fornecer uma pequena potência residual à bomba de velocidade
variável Alphaflo ECO-V 100, impedindo o reinício do sistema eletrónico
da bomba. Neste caso, a alimentação do distribuidor de cloro e da
bomba tem de estar totalmente desligada, para permitir que o sistema
eletrónico seja reiniciado.
Recomenda-se que contacte o fornecedor ou fabricante do distribuidor
de cloro para obter aconselhamento ou assistência adicional sobre esta
questão.
AVISO
BAIXA MÉDIA ELEVADA
O gráfico acima foi calculado utilizando o volume de capacidade da piscina (litros) três
vezes por dia em minutos.
