Lutz B50 User manual

1
DE
Vor Inbetriebnahme Betriebsanleitung lesen!
Read this operating instructions before start up!
Für künftige Verwendung aufbewahren.
To be retained for future reference.
Originalbetriebsanleitung 3–6
CONTAINERPUMPEN
Translation of the
original instructions 7–10
CONTAINER PUMPS
Typ/Type
B50
GB
DE

Bild / Fig. 1 Bild / Fig. 2 Bild / Fig. 3
Bild / Fig. 4 Bild / Fig. 5 Bild / Fig. 6

3
DE
Inhaltsverzeichnis
Allgemeine Sicherheitshinweise ..........................................................................................4
1. Sicherheit......................................................................................................................4
1.1 Gefährlichkeit dieser Maschine..............................................................................4
1.2 Sicherheitshinweise und Tipps...............................................................................4
1.3 Bestimmungsgemäße Verwendung ........................................................................5
1.4 Emissionen...........................................................................................................5
1.5 Gefahrenquellen ...................................................................................................5
2. Inbetriebnahme..............................................................................................................5
2.1 Transport/Lagerung ..............................................................................................5
2.2 Auspacken...........................................................................................................5
2.3 Baujahr................................................................................................................5
2.4 Zusammenbau der Pumpe ....................................................................................5
2.5 Installation der Pumpe ..........................................................................................6
2.6 Überprüfung des Leitungssystems .........................................................................6
2.7 Elektrischer Anschluss ..........................................................................................6
2.8 Drehrichtungskontrolle..........................................................................................6
3. Bedienung.....................................................................................................................6
3.1 Trockenlauf ..........................................................................................................6
4. Wartung / Instandhaltung................................................................................................6
4.1 Reinigen...............................................................................................................6
4.2 Austritt von Leckflüssigkeit....................................................................................6
5. Reparaturen...................................................................................................................6

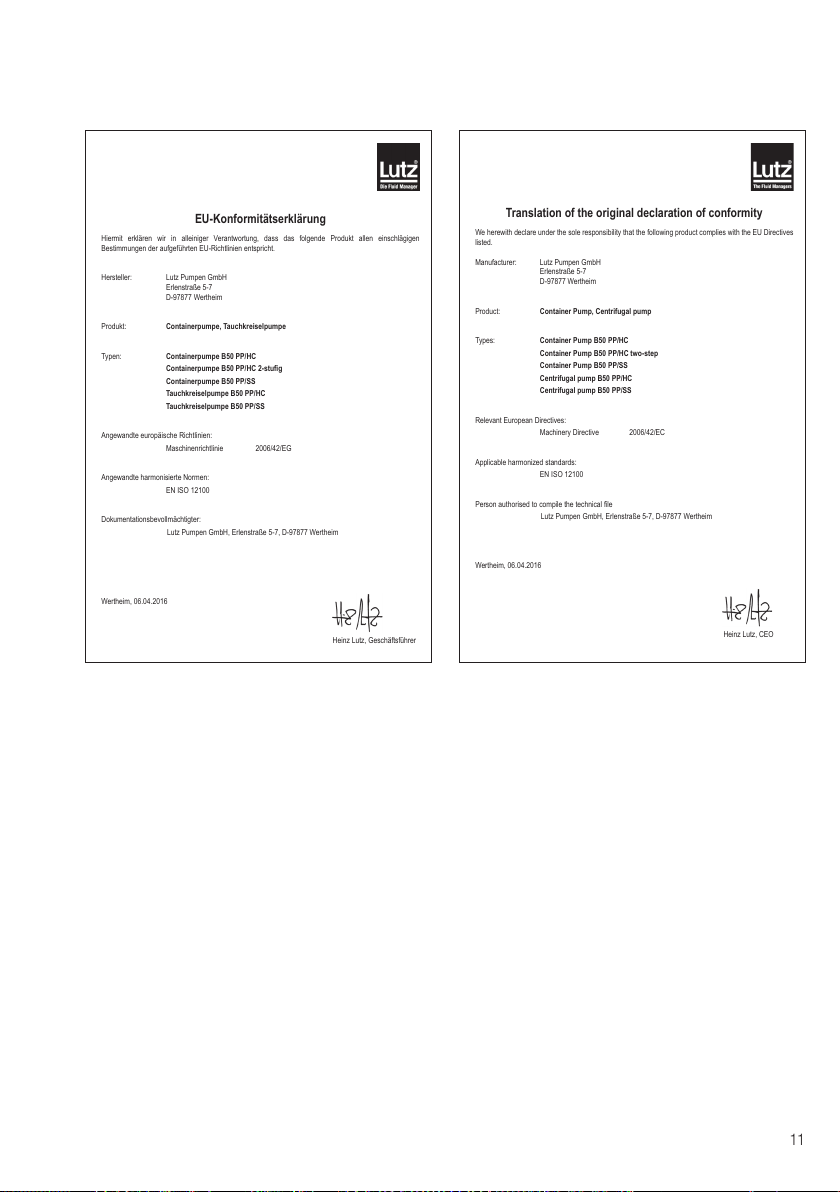

Konformitätserklärung......................................................................................................11

4
DE
Allgemeine Sicherheitshinweise
Die Betriebsanleitung ist vor Inbetriebnahme vom Be-
diener der Pumpe zu lesen und die Hinweise sind wäh-
rend des Betriebs einzuhalten.
1. Die bestimmungsgerechte Gebrauchslage des Pump-
werks ist senkrecht.
2. Der Bediener hat beim Fördern gefährlicher Flüssigkeiten
(z.B. ätzend, heiß, giftig usw.) passende Schutzkleidung
zu tragen, Gesichtsmaske oder Schutzbrille, Schürze und
Handschuhe.
3. Beachten Sie, dass alle Anschlüsse und Verbindungen
richtig befestigt sind.
4. Beachten Sie die Grenzwerte für Temperatur, Viskosität
und Dichte der Förderflüssigkeit.
5. Nicht in die Ansaugöffnung der Pumpe fassen.
6. Die Pumpe darf nicht trockenlaufen.
7. Beachten Sie, dass die Pumpe nach Spannungsausfall
unkontrolliert wieder anlaufen kann.
8. Pumpe darf nicht in explosionsgefährdeter Umgebung
verwendet werden.
9. Es dürfen keine entzündbaren Flüssigkeiten gefördert
werden.
10.Instandsetzung nur durch den Hersteller oder autorisierte
Vertragswerkstätten.
Die Unfallverhütungsvorschriften des jeweiligen Landes sind
unbedingt einzuhalten.
1. Sicherheit
1.1 Gefährlichkeit dieser Maschine
Die Containerpumpe Typ B50 wurde vor derAuslieferung einer
Funktionsprüfung unterzogen.
Bei Fehlbedienung oder Missbrauch drohen Gefahren für
• Leib und Leben des Bedieners,
• die Pumpe und andere Sachwerte des Betreibers,
• die effiziente Arbeit der Maschine.
Alle Personen, die mit der Aufstellung, Inbetriebnahme, Be-
dienung, Wartung und Instandhaltung der Maschine zu tun
haben, müssen
• entsprechend qualifiziert sein
• diese Betriebsanleitung genau beachten.
Es geht um Ihre Sicherheit!
1.2 Sicherheitshinweise und Tipps
In dieser Betriebsanleitung werden folgende Symbole ver-
wendet:
Gefahr!
Bezeichnet eine unmittelbar drohende Gefahr.
Bei Nichtbeachten des Hinweises drohen Tod oder
schwerste Verletzungen.
iWichtig!
Bezeichnet Anwendungstipps und andere nützliche
Informationen.

5
DE

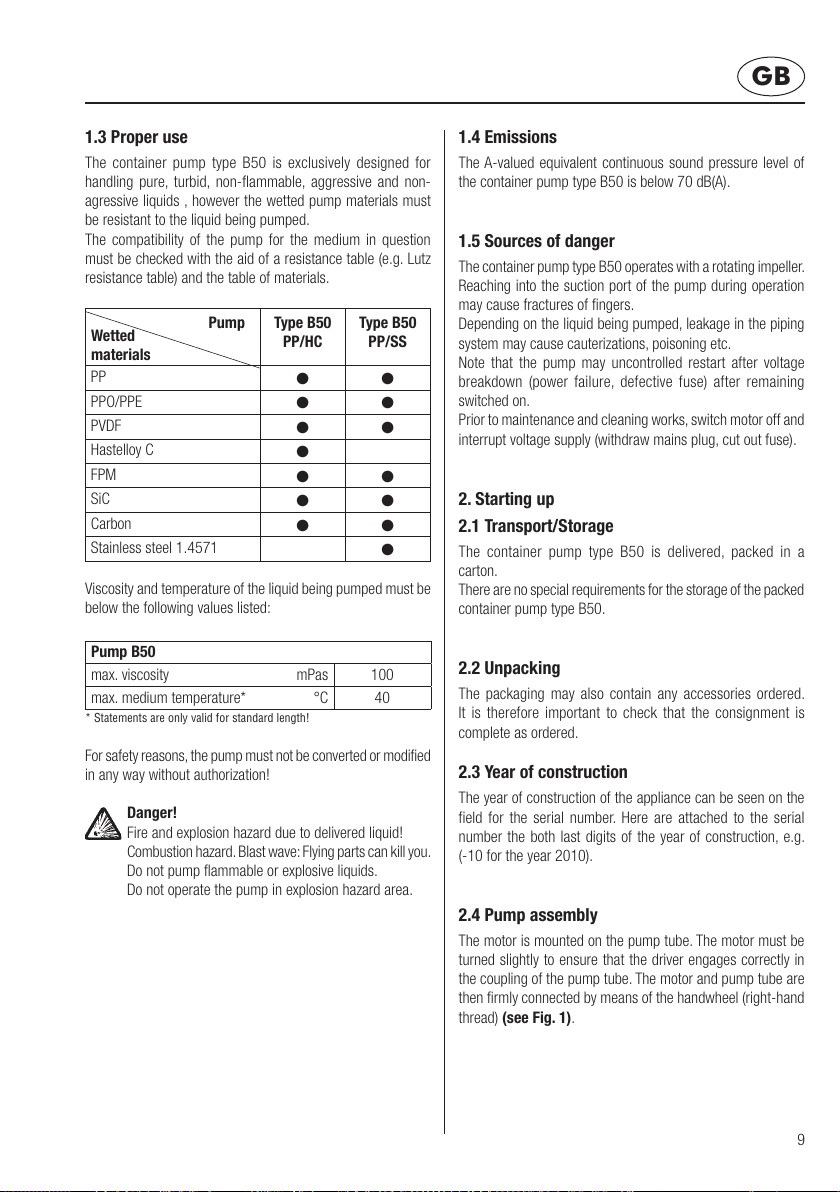

1.3 Bestimmungsgemäße Verwendung
Die Containerpumpe Typ B50 eignet sich ausschließlich zum
Fördern von reinen, getrübten, nicht entzündbaren,aggressiven
und nicht aggressiven Medien, wobei jedoch die benetzten
Pumpenmaterialien gegenüber dem Fördermedium beständig
sein müssen.
Prüfen Sie anhand einer Beständigkeitstabelle (z.B. Lutz-Be-
ständigkeitstabelle) und der nachfolgenden Werkstoffauflistung,
ob die Pumpe für die Förderflüssigkeit geeignet ist:
Benetzte
Werkstoffe
Pumpe Typ B50
PP/HC
Typ B50
PP/SS
PP l l
PPO/PPE l l
PVDF l l
Hastelloy C l
FPM l l
SiC l l
Kohle l l
Edelstahl 1.4571 l
Die Viskosität und die Temperatur der Förderflüssigkeit müssen
unter den nachfolgend genannten Werten liegen:
Pumpe B50
max. Viskosität mPas 100
max. Mediumstemperatur* °C 40
* Angaben haben nur bei Standardlänge Gültigkeit!
Eigenmächtige Umbauten und Veränderungen der Pumpe sind
aus Sicherheitsgründen verboten!
Gefahr!
Brand- und Explosionsgefahr durch Förderflüssigkeit!
Verbrennungsgefahr. Druckwelle: wegfliegende Teile
können Sie töten.
Fördern Sie keine entzündbaren oder explosiven Flüs-
sigkeiten.
Setzen Sie die Pumpe nicht in explosionsgefährdeter
Umgebung ein.
1.4 Emissionen
Der A-bewertete äquivalente Dauerschalldruckpegel der Con-
tainerpumpe Typ B50 liegt unter 70 dB(A).
1.5 Gefahrenquellen
Die Containerpumpe Typ B50 arbeitet mit einem rotierenden
Förderrad. Hineingreifen in die Saugöffnung der Pumpe wäh-
rend des Betriebs kann Fingerbrüche verursachen.
Undichtigkeiten im Leitungssystem können je nach geförderter
Flüssigkeit zu Verätzungen, Vergiftungen usw. führen.
Die Pumpe kann nach Spannungsausfall (Netzunterbrechung,
defekte Sicherung) unkontrolliert anlaufen, wenn Sie einge-
schaltet bleibt.
VorWartungs- und Reinigungsarbeiten Motor ausschalten und
Spannungsversorgung unterbrechen (Netzstecker ziehen, Si-
cherung ausschalten).
2. Inbetriebnahme
2.1 Transport/Lagerung
Die Containerpumpe Typ B50 wird in einem Karton verpackt
angeliefert.
Für die Lagerung der verpackten Containerpumpe Typ B50 gibt
es keine besonderen Anforderungen.
2.2 Auspacken
Die Verpackung kann ebenfalls bestellte Zubehörteile enthalten.
Prüfen Sie deshalb die Lieferung mit Hilfe der Bestellung auf
Vollständigkeit.
2.3 Baujahr
Das Baujahr des Gerätes ist aus dem Feld für die Seriennummer
ersichtlich. Dort sind mit einem Bindestrich die letzten beiden
Stellen des Baujahrs an die Seriennummer angehängt
(z.B. -10 für das Jahr 2010).
2.4 Zusammenbau der Pumpe
Der Pumpenmotor wird auf das Pumpwerk aufgesetzt. Leichtes
Drehen des Motors bewirkt, dass der Mitnehmer richtig in die
Kupplung eingreift. Nun werden mit dem Handrad (Rechts-
gewinde) Motor und Pumpwerk fest miteinander verbunden
(siehe Bild 1).

6
DE
2.5 Installation der Pumpe
Gefahr!
Unter Spannung stehende Förderflüssigkeit!
Elektrischer Schlag kann Sie töten.
Die Pumpe nur bis zum Auslaufstutzen in die Förder-
flüssigkeit tauchen (siehe Bild 2).
• Befestigen Sie die Pumpe mit dem Containeradapter (siehe
Bild 3).
• Schließen Sie die Pumpe mit den gewählten Verschrau-
bungen oder Flanschen an das Leitungssystem an. Das Lei-
tungssystem darf die Pumpe nicht mechanisch belasten.
• Die Nennweite von druckseitigem Leitungssystem und Pum-
penanschluss soll gleich groß sein.
• Bei Flüssigkeiten mit groben mechanischen Verunreini-
gungen müssen Sie ein Fußsieb verwenden. Faserstoffe,
die zum Festsetzen drehender Teile neigen, müssen vom
Förderelement der Pumpe ferngehalten werden.
• Liegt nach Abschalten der Pumpe druckseitig ein größeres
Rückstromvolumen oder ein höheres Druckpotential vor, dann
montieren Sie ein Rückschlagventil in die Druckleitung.
• Rührwerke oder wirbelnde Strömungen im Behälter gefähr-
den die Stabilität der Pumpe. Befestigen Sie Pumpen mit
einer Nennlänge über 1,5 Meter zusätzlich am Pumpenfuß.
Die Befestigung muss der Pumpe eine Längenausdehnung
ermöglichen.
2.6 Überprüfung des Leitungssystems
Vor der Inbetriebnahme müssen Sie das Leitungssystem:
• von Verunreinigungen säubern
• auf Dichtigkeit prüfen
• entsprechend den Sicherheitsvorschriften abdrücken
2.7 Elektrischer Anschluss
Sorgen Sie vor dem Anschluss der Containerpumpe Typ B50
dafür, dass:
• die Werte für Spannung, Frequenz auf dem Typenschild mit
den Betriebsnetzwerten übereinstimmen.
• der Stromanschluss gemäß dem Nennstrom des Motors
abgesichert ist.
• der Schalter sich in Aus-Stellung befindet.
2.8 Drehrichtungskontrolle
Die Drehrichtung der mitgelieferten Motoren ist auf die Pumpe
abgestimmt. Bei selbstbeschafften Motoren muss die Drehrich-
tung des Motors mit dem Drehrichtungspfeil übereinstimmen
(siehe Bild 4). Andernfalls muss ein Elektriker den Motor
umklemmen.
3. Bedienung
3.1 Trockenlauf
Man spricht von Trockenlauf, wenn die Pumpe absolut keine
Flüssigkeit fördert. Die Containerpumpe Typ B50 ist nicht für
Trockenlauf geeignet. Sie müssen Trockenlauf durch Beauf-
sichtigung oder technische Hilfsmittel wie z.B. Niveau- oder
Strömungswächter verhindern.
4. Wartung / Instandhaltung
Schützen Sie die Umwelt!
Sorgen Sie dafür, dass keine belastenden Flüssigkeiten in
die Umwelt (Kanalisation, Erdreich usw.) gelangen. Genauere
Informationen gibt die zuständige Verwaltungsbehörde (Was-
serwirtschafts- oder Gewerbeaufsichtsamt).
4.1 Reinigen
Das Pumpwerk muss nach dem Fördern aggressiver, klebender,
auskristallisierender oder verschmutzter Flüssigkeiten gespült
werden (siehe Bild 5). Dadurch stellen Sie die ständige Ein-
satzbereitschaft der Pumpe sicher.
4.2 Austritt von Leckflüssigkeit
Oberhalb des Auslaufstutzens befindet sich eine Öffnung, durch
die bei defekten Dichtungen Leckflüssigkeit austritt (siehe
Bild 6). Wenn Sie hier Leckage feststellen muss die Pumpe
umgehend zur Instandsetzung.
5. Reparaturen
Reparaturen nur vom Hersteller oder autorisierten Vertragswerk-
stätten ausführen lassen. Nur Lutz-Ersatzteile verwenden.
Vor der Rücksendung des Gerätes müssen Sie folgendes be-
achten:
• Rückstände im Gerät können die Umwelt und die menschliche
Gesundheit gefährden. Entleeren Sie das Gerät vollständig,
spülen und reinigen Sie es danach.
• Teilen Sie uns mit, welche Flüssigkeit gefördert wurde.Fügen
Sie der Lieferung ein entsprechendes Sicherheitsdatenblatt
bei.

7
GB

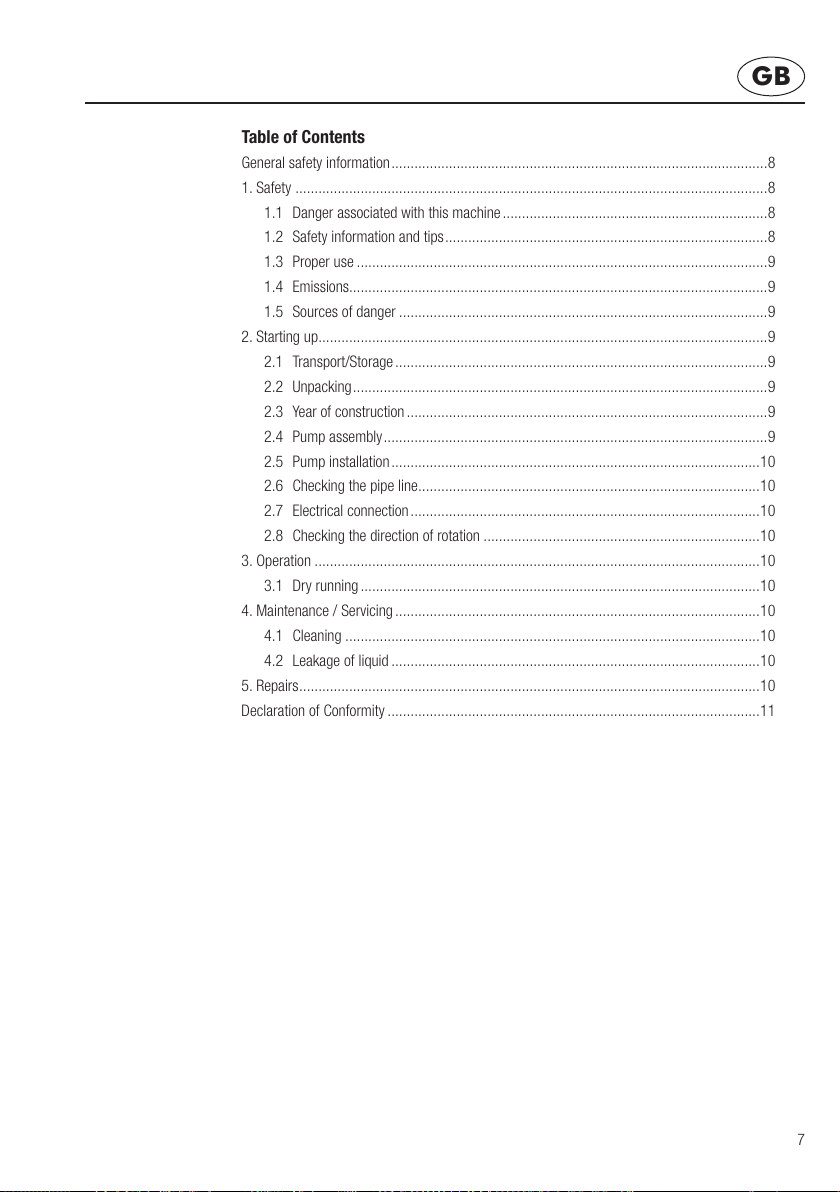

Table of Contents
General safety information..................................................................................................8
1. Safety ...........................................................................................................................8
1.1 Danger associated with this machine.....................................................................8
1.2 Safety information and tips....................................................................................8
1.3 Proper use ...........................................................................................................9
1.4 Emissions.............................................................................................................9
1.5 Sources of danger ................................................................................................9
2. Starting up.....................................................................................................................9
2.1 Transport/Storage.................................................................................................9
2.2 Unpacking............................................................................................................9
2.3 Year of construction ..............................................................................................9
2.4 Pump assembly....................................................................................................9
2.5 Pump installation................................................................................................10
2.6 Checking the pipe line.........................................................................................10
2.7 Electrical connection...........................................................................................10
2.8 Checking the direction of rotation ........................................................................10
3. Operation ....................................................................................................................10
3.1 Dry running ........................................................................................................10
4. Maintenance / Servicing ...............................................................................................10
4.1 Cleaning ............................................................................................................10
4.2 Leakage of liquid ................................................................................................10
5. Repairs........................................................................................................................10
Declaration of Conformity .................................................................................................11

8
GB
General safety information
The operator must read the operating instructions before
starting the pump and follow these instructions during
operation.
1. The pump tube may only be operated in an upright
position.
2. The operator must wear suitable protective clothing, face
mask or goggles, apron and gloves when transferring
hazardous liquids (e.g. caustic, hot, poisonous etc.).
3. Ensure that all connections and fittings are properly
tightened.
4. Note the limit values for temperature, viscosity and
density of the medium being pumped.
5. Do not reach into the intake port of the pump.
6. The pump must not be allowed to run dry.
7. Note that the pump may uncontrolled restart after voltage
breakdown.
8. The pump is not allowed to be operated in explosion
hazard areas.
9. It is not allowed to handle flammable liquids.
10.The pump may only be repaired by the manufacturer or a
duly authorized repair shop.
The national accident prevention regulations must be observed
without fail.
1. Safety
1.1 Danger associated with this machine
The container pump type B50 is tested prior to delivery.
In case of maloperation or improper use there is danger for
• life and health of the user
• the pump and other material assets of the user
• the efficiency of the machine.
All persons who are dealing with the installation/assembly,
starting, operation, servicing and maintenance of the machine
have
• to be accordingly qualified
• to exactly follow these operating instructions
It is your safety!
1.2 Safety information and tips
In these operating instructions the following symbols are
used:
Danger!
Refers to a direct danger.
Non-observance of the precaution will cause death or
extremely serious injury.
iImportant!
Defines hints for application and other useful
information.

9
GB
1.3 Proper use
The container pump type B50 is exclusively designed for
handling pure, turbid, non-flammable, aggressive and non-
agressive liquids , however the wetted pump materials must
be resistant to the liquid being pumped.
The compatibility of the pump for the medium in question
must be checked with the aid of a resistance table (e.g. Lutz
resistance table) and the table of materials.
Wetted
materials
Pump Type B50
PP/HC
Type B50
PP/SS
PP l l
PPO/PPE l l
PVDF l l
Hastelloy C l
FPM l l
SiC l l
Carbon l l
Stainless steel 1.4571 l
Viscosity and temperature of the liquid being pumped must be
below the following values listed:
Pump B50
max. viscosity mPas 100
max. medium temperature* °C 40
* Statements are only valid for standard length!
For safety reasons, the pump must not be converted or modified
in any way without authorization!
Danger!
Fire and explosion hazard due to delivered liquid!
Combustion hazard. Blast wave: Flying parts can kill you.
Do not pump flammable or explosive liquids.
Do not operate the pump in explosion hazard area.
1.4 Emissions
The A-valued equivalent continuous sound pressure level of
the container pump type B50 is below 70 dB(A).
1.5 Sources of danger
The container pump type B50 operates with a rotating impeller.
Reaching into the suction port of the pump during operation
may cause fractures of fingers.
Depending on the liquid being pumped, leakage in the piping
system may cause cauterizations, poisoning etc.
Note that the pump may uncontrolled restart after voltage
breakdown (power failure, defective fuse) after remaining
switched on.
Prior to maintenance and cleaning works, switch motor off and
interrupt voltage supply (withdraw mains plug, cut out fuse).
2. Starting up
2.1 Transport/Storage
The container pump type B50 is delivered, packed in a
carton.
There are no special requirements for the storage of the packed
container pump type B50.
2.2 Unpacking
The packaging may also contain any accessories ordered.
It is therefore important to check that the consignment is
complete as ordered.
2.3 Year of construction
The year of construction of the appliance can be seen on the
field for the serial number. Here are attached to the serial
number the both last digits of the year of construction, e.g.
(-10 for the year 2010).
2.4 Pump assembly
The motor is mounted on the pump tube. The motor must be
turned slightly to ensure that the driver engages correctly in
the coupling of the pump tube. The motor and pump tube are
then firmly connected by means of the handwheel (right-hand
thread) (see Fig. 1).

10
GB
2.5 Pump installation
Danger!
Liquid pumped under voltage!
Electric shocks can kill you.
Immerse the pump into the liquid to be pumped down
to the outlet only (see Fig. 2).
• Fix the pump with the container adapter (see Fig. 3).
• Connect the pump with the selected screw connections or
flanges with the piping system. The piping system may not
mechanically load the pump.
• The nominal diameters of the discharge-side piping system
and pump connection should at least be the same.
• Use a foot strainer when pumping liquids containing large
mechanical impurities. Fibrous materials which may cause
rotating parts to seize up must be kept away from the delivery
element of the pump tube.
• If following the disconnection of the pump, there is a
greater backflow volume or higher pressure potential on
the discharge side, install a check valve in the discharge
line.
• Agitators or turbulent flows in the container endanger the
pump stability. Pumps having a nominal length of over 1.5 m,
should be additionally fixed at the pump foot.The fixing must
allow the pump to expand lengthwise.
2.6 Checking the pipe line
Prior to starting up, the pipelines must:
• be cleaned from impurities
• be checked for tightness
• be pressure-tested according to the safety regulations
2.7 Electrical connection
Ensure before connecting the container pump type B50 that:
• the values for voltage and frequency given on the rating plate
agree with the data for the mains
• the power connection is fuse-protected according to the
nominal current of the motor
• the switch is off
2.8 Checking the direction of rotation
The rotating direction of the supplied motors is adjusted to the
pump. Make sure that the motors which are bought directly
by yourself do rotate in the direction indicated by the arrow
(see Fig. 4). Otherwise an electrician has to reverse the motor
connections.
3. Operation
3.1 Dry running
The pump is said to run dry if it continues to operate without
pumping any liquid whatsoever. The container pump type B50
is not allowed to run dry. Dry running must be prevented by
supervision or technical means such as level or flow monitoring
devices.
4. Maintenance / Servicing
Protect the environment!
Make sure that polluting liquids do not get into the environment
(sewage system, ground etc.) For more detailed information,
pleae contact the responsible administrative authority.
4.1 Cleaning
The pump must be flushed and cleaned after pumping
aggressive, tacky, crystallizing or contaminated liquids (see
Fig. 5). The constant readiness for operation of the pump is
thus assured.
4.2 Leakage of liquid
Provided above the outlet is a port through which liquid can
leak in case of defective seals (see Fig. 6). If a leakage is
detected at this point, the pump must by all means be turned
in for repair.
5. Repairs
Repairs should only be made by the manufacturer or authorized
Lutz-dealers. Only use genuine Lutz spare parts.
Before sending back the appliance, following must be
observed:
• Residuals in the appliance can cause danger to the
environment and human health. The appliance must be
completely emptied, rinsed and cleaned.
• Please advise which liquid has been pumped. A respective
safety data sheet must be attached to the return
consignment.

11
EU-Konformitätserklärung
Hiermit erklären wir in alleiniger Verantwortung, dass das folgende Produkt allen einschlägigen
Bestimmungen der aufgeführten EU-Richtlinien entspricht.
Hersteller: Lutz Pumpen GmbH
Erlenstraße 5-7
D-97877 Wertheim
Produkt: Containerpumpe, Tauchkreiselpumpe
Typen: Containerpumpe B50 PP/HC
Containerpumpe B50 PP/HC 2-stug
Containerpumpe B50 PP/SS
Tauchkreiselpumpe B50 PP/HC
Tauchkreiselpumpe B50 PP/SS
Angewandte europäische Richtlinien:
Maschinenrichtlinie 2006/42/EG
Angewandte harmonisierte Normen:
EN ISO 12100
Dokumentationsbevollmächtigter:
Lutz Pumpen GmbH, Erlenstraße 5-7, D-97877 Wertheim
Wertheim, 06.04.2016
Heinz Lutz, Geschäftsführer
Translation of the original declaration of conformity
We herewith declare under the sole responsibility that the following product complies with the EU Directives
listed.
Manufacturer: Lutz Pumpen GmbH
Erlenstraße 5-7
D-97877 Wertheim
Product: Container Pump, Centrifugal pump
Types: Container Pump B50 PP/HC
Container Pump B50 PP/HC two-step
Container Pump B50 PP/SS
Centrifugal pump B50 PP/HC
Centrifugal pump B50 PP/SS
Relevant European Directives:
Machinery Directive 2006/42/EC
Applicable harmonized standards:
EN ISO 12100
Person authorised to compile the technical le
Lutz Pumpen GmbH, Erlenstraße 5-7, D-97877 Wertheim
Wertheim, 06.04.2016
Heinz Lutz, CEO

12
DE
Technische Änderungen vorbehalten. 10/16
Subject to technical changes. Best.-Nr. 0698-170 Printed in Germany / Dru.
Lutz Pumpen GmbH
Erlenstraße 5-7
D-97877 Wertheim
Tel. [phone]
Fax [phone]
e-mail: inf[email protected]
http://www.lutz-pumpen.de
