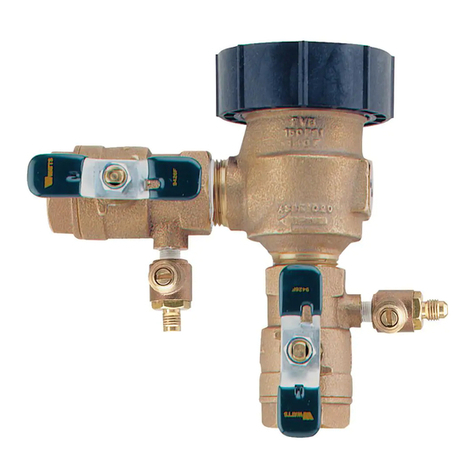

Watts 800M4 Series Operating instructions

RP/IS-FZ-800M4
Installation, Maintenance, and Repair Manual
Series 800M4, LF800M4
Pressure Vacuum Breaker Assemblies
1" – 2"
!WARNING
Read this Manual BEFORE using this equipment.
Failure to read and follow all safety and use information
can result in death, serious personal injury, property
damage, or damage to the equipment.
Keep this Manual for future reference.
!WARNING
Local building or plumbing codes may require modifications
to the information provided. You are required to consult the
local building and plumbing codes prior to installation. If
the information provided here is not consistent with local
building or plumbing codes, the local codes should be
followed. This product must be installed by a licensed
contractor in accordance with local codes and ordinances.
!WARNING
Need for Periodic Inspection/Maintenance: This product
must be tested periodically in compliance with local codes,
but at least once per year or more as service conditions
warrant. All products must be retested once maintenance
has been performed. Corrosive water conditions and/or
unauthorized adjustments or repair could render the product
ineffective for the service intended. Regular checking and
cleaning of the product’s internal and external components
helps assure maximum life and proper product function.
!WARNING
Freeze sensor solely provides alerts about a possible freeze
event and cannot prevent a freeze event from occurring.
User action is required to prevent freeze conditions from
causing product and/or property damage.
NOTICE
For Australia and New Zealand, line strainers should be
installed between the upstream shutoff valve and the inlet of
the backflow preventer.
If installed on a fire sprinkler system, all mechanical checks,
such as alarm checks and backflow preventers, should be flow
tested and inspected internally in accordance with NFPA 13
and NFPA 25.
Testing
For field testing procedure, refer to Watts installation sheets
IS-TK-DL, IS-TK-9A, IS-TK-99D, and IS-TK-99E at
www.watts.com.
For other repair kits and service parts, refer to the Backflow
Prevention Products Repair Kits & Service Parts price list
PL-RP-BPD at www.watts.com.
For technical assistance contact your local Watts representative.
800M4FR-FZ
Series 800M4 and LF800M4 antisiphon PVBs (FR and QT
versions) include a freezer sensor to signal building/irrigation
management systems when temperature nears the freezing point.
NOTICE
An add-on connection kit is required to activate the freeze sensor.
Without the connection kit, the sensor is a passive component
that has no communication with any other device. (The kit can
also be used to retrofit existing installations. See “Add-on/Retrofit
Sensor Connection Kit,” for ordering details.)
NOTICE
Use of the freeze sensor and activation kit with FZ models does
not replace the need to comply with all required instructions,
codes, and regulations related to installation, operation, and
maintenance of the PVB assembly.
Watts is not responsible for the failure of alerts due to connectivity
or power issues.

Installation Guidelines
Pressure — Temperature
Working Temperature 33°F to 140°F (0.5°C to 60°C)
Maximum Pressure 150 psi (10.3 bar)
Minimum Pressure 15 psi (103 kPa)
Requirements
•Install 12" above the highest point of downstream piping.
(See Figure 1.)
NOTICE
Installation as stated above is essential for proper operation
•Install bonnet side up and allow access for testing/service.
•Install where discharge or spillage is not objectionable.
•Do not undersize supply or oversize the valve relative to
demand.
•Do not install where backpressure can occur.
•
•
Protect from freezing. For freeze protection, specify Model
800M4FR or LF800M4FR. Or, consider the WattsBox insu-
lated enclosure. For more information, download ES-WB at
www.watts.com.
Follow ASSE Standard 1020 that the atmospheric vent valve
remains open until the valve body pressure exceeds 1 lb.
Until this pressure is reached, some amount of spillage
occurs at the atmospheric vent. To minimize this leakage on
start-up, close the downstream shutoff valve and open the
inlet shutoff valve quickly.
Start-up Procedure
1. Close shutoff No. 2 (outlet).
2. Open shutoff No. 1 (inlet) until water discharges from the
bonnet then quickly open to pressurize the valve.
3. Open shutoff No. 2.
Freeze Protection
Use the following procedure to purge the PVB assembly with
pessurized air. (See Figure 2.)
1. Close the main shutoff valve.
2. Open upstream drain, test cocks and isolation ball valves to
depressurize line.
3. Purge with pressurized line.
4. Leave test cocks and isolation ball valve handles in 45°
angle to drain ball valves and prevent casting damage.
Typical Installation
The TWS hydrant is usually included in the PVB installation to
provide outside access to a building water supply for start-up,
winterizing, and servicing of irrigation sprinkler systems. (See
Figure 3.) The hydrant is connected to the PVB assembly and
installed through the structure wall to connect to the water
supply.
Figure 1
WattsBox 12" Minimum Clearance
Above the Highest Point of
Downstream Piping
Figure 2
Outlet Drain
Valve
12" Minimum Clearance
Above the Highest Point of
Downstream Piping
Union
Main Shutoff Valve
Upstream (Inlet) Drain
Flow
Valve Pit Sprinkler
System
Piping
Figure 3
Water
Supply
Key
Watts TWS
Drain Port or
Blow Down
To Sprinklers
2

Servicing and Maintenance
Internal parts can be removed, repaired, or inspected without
removing the valve from the piping.
Routine Service
1. In cold climates, open the test cocks to drain if operated
only seasonally.
2. Replace rubber goods every 5 years.
Vacuum Breaker Disassembly
1. Shut off the supply pressure and drain the valve.
2. Remove the two hood screws and the hood.
3. Place a wrench on the parallel flats of the bonnet and stem
assembly. Turn counterclockwise and remove.
4. Remove the vent assembly.
5. Press down on the spring retainer and disengage it from the
retaining lugs. Then turn 90 degrees and remove.
6. Remove the spring retainer and spring. The large diameter
of the spring is down on the guide assembly.
7. Remove the check disc holder and guide assembly.
8. Disassemble the check disc holder assembly.
9. Remove the seat (if required) by turning counterclockwise.
Vacuum Breaker Reassembly
Use the procedure above in reverse order to reassemble the
vacuum breaker with new parts from the repair kit.
Add-on/Retrot Sensor Connection Kit for Building/Irrigation Management Systems
ORDERING CODE ADD-ON/RETROFIT KIT DESCRIPTION
88009429 FP-BF-BMS/IMS-FZ
BMS/IMS Freeze Sensor Connection Kit
Series 800M4FR, LF800M4FR,
800M4QT, LF800M4QT
Sizes 1" to 2"
Includes freeze sensor in mounting clip, activation module
with mounting hardware, wire nuts (2), and power adapter.
Use this kit to add an indicator of the freeze threshold for
PVB assemblies in a BMS/IMS configuration.
3

Limited Warranty: Watts (the “Company”) warrants each product to be free from defects in material and workmanship under normal usage for a period of one year from the date of original shipment.
In the event of such defects within the warranty period, the Company will, at its option, replace or recondition the product without charge.
THE WARRANTY SET FORTH HEREIN IS GIVEN EXPRESSLY AND IS THE ONLY WARRANTY GIVEN BY THE COMPANY WITH RESPECT TO THE PRODUCT. THE COMPANY MAKES NO OTHER
WARRANTIES, EXPRESS OR IMPLIED. THE COMPANY HEREBY SPECIFICALLY DISCLAIMS ALL OTHER WARRANTIES, EXPRESS OR IMPLIED, INCLUDING BUT NOT LIMITED TO THE IMPLIED
WARRANTIES OF MERCHANTABILITY AND FITNESS FOR A PARTICULAR PURPOSE.
The remedy described in the first paragraph of this warranty shall constitute the sole and exclusive remedy for breach of warranty, and the Company shall not be responsible for any incidental, special
or consequential damages, including without limitation, lost profits or the cost of repairing or replacing other property which is damaged if this product does not work properly, other costs resulting
from labor charges, delays, vandalism, negligence, fouling caused by foreign material, damage from adverse water conditions, chemical, or any other circumstances over which the Company has no
control. This warranty shall be invalidated by any abuse, misuse, misapplication, improper installation or improper maintenance or alteration of the product.
Some States do not allow limitations on how long an implied warranty lasts, and some States do not allow the exclusion or limitation of incidental or consequential damages. Therefore the above
limitations may not apply to you. This Limited Warranty gives you specific legal rights, and you may have other rights that vary from State to State. You should consult applicable state laws to
determine your rights. SO FAR AS IS CONSISTENT WITH APPLICABLE STATE LAW, ANY IMPLIED WARRANTIES THAT MAY NOT BE DISCLAIMED, INCLUDING THE IMPLIED WARRANTIES OF
MERCHANTABILITY AND FITNESS FOR A PARTICULAR PURPOSE, ARE LIMITED IN DURATION TO ONE YEAR FROM THE DATE OF ORIGINAL SHIPMENT.
USA: T: [phone] • Watts.com
Canada: T: [phone] • Watts.ca
Latin America: T: (52) 55-4122-0138 • Watts.com
RP/IS-FZ-800M4 2317 1923067 © 2023 Watts

RP/IS-FZ-800M4
Manuel d’installation, de maintenance et de réparation
Séries800M4, LF800M4
Ensembles de casse-vide à pression
1po à 2po (2,5à 5,1cm)
!AVERTISSEMENT
Veuillez lire ce manuel AVANT d’utiliser cet équipement.
Le fait de ne pas lire et de ne pas respecter toutes les
informations relatives à la sécurité et à l’utilisation peut
entraîner la mort, des blessures graves, des dégâts
matériels ou des dommages à l’équipement.
Conservez ce manuel pour toute référence ultérieure.
! AVERTISSEMENT
Il se peut que les codes du bâtiment ou de plomberie
locaux nécessitent des modifications aux informations
fournies. Vous êtes tenu de consulter les codes du
bâtiment et de plomberie locaux avant l’installation.
Siles renseignements fournis ici ne sont pas
compatibles avec les codes du bâtiment ou de
plomberie locaux, les codes locaux prévalent. Ce
produit doit être installé par un entrepreneur autorisé et
respecter les codes et les ordonnances locaux.
! AVERTISSEMENT
Besoin d’une inspection et d’une maintenance
périodique: Ce produit doit être testé périodiquement,
conformément aux codes locaux, au moins une fois par an
ou plus selon les conditions de service. Tous les produits
doivent être testés à nouveau une fois la maintenance
terminée. Des conditions d’eau corrosive et des réglages
ou des réparations non autorisés peuvent rendre le produit
inefficace pour le service prévu. La vérification et le nettoyage
réguliers des composants internes et externes du produit
contribuent à assurer une durée de vie maximale et un
fonctionnement adéquat du produit.
! AVERTISSEMENT
Le détecteur de congélation ne fait qu’alerter en cas de
risque de gel et ne peut pas empêcher le gel de se produire.
L’utilisateur doit prendre des mesures pour éviter que le gel
n’endommage le produit ou la propriété.
AVIS
En Australie et en Nouvelle-Zélande, les crépines de conduite
doivent être installées entre le robinet d’arrêt en amont et
l’entrée du dispositif de prévention anti-refoulement.
S’il est installé sur un système de gicleurs d’incendie, toutes
les vérifications mécaniques, par ex., les alarmes et les
dispositifs de prévention anti-refoulement, doivent inclure une
inspection et un test du débit conforme aux normes NFPA13
et/ou NFPA25.
Essai
Pour la procédure d’essai sur le terrain, se référer aux feuilles
d’installation de Watts IS-TK-DL, IS-TK-9A, IS-TK-99D, et IS-TK-
99E sur le site www.watts.com.
Pour les autres trousses de réparation et pièces de rechange,
reportez-vous à notre liste de prix des trousses de réparation
et des pièces de rechange pour les produits de prévention anti-
refoulement PL-RP-BPD sur le site www.watts.com.
Pour le soutien technique, veuillez communiquer avec votre
représentant Watts local.
800M4FR-FZ
Les casse-vide à pression anti-siphonnage des séries800M4
et LF800M4 (versions FR et QT) comprennent un détecteur de
congélation qui signale aux systèmes de gestion des bâtiments
et de l’irrigation que la température approche du point de
congélation.
AVIS
Une trousse de raccordement supplémentaire est nécessaire
pour activer le détecteur de congélation. Sans la trousse
de raccordement, le détecteur est un composant passif
qui ne communique avec aucun autre appareil. (La
trousse peut également être utilisée pour moderniser des
installations existantes. Reportez-vous à la section «Trousse
de raccordement du détecteur complémentaire et de
modernisation» pour plus de détails sur la commande).
AVIS
L’utilisation du détecteur de congélation et de la trousse
d’activation avec les modèlesFZ ne remplace pas l’obligation de
se conformer à toutes les instructions, à tous les codes et à toute
la réglementation relativement à l’installation, au fonctionnement
et à l’entretien de l’ensemble de casse-vide à pression.
Watts n’est pas responsable de la défaillance des alertes en
raison de problèmes de connectivité ou d’alimentation.

Directives d’installation
Pression– Température
Température de fonctionnement 0,5 °C à 60 °C (33 °F à 140 °F)
Pression maximale 150lb/po² (10,3bars)
Pression minimale 15psi (103kPa)
Exigences
•Installer à 12po au-dessus du point le plus élevé de la
tuyauterie en aval. (Voir la figure1.)
AVIS
L’installation comme indiqué ci-dessus est essentielle
aubonfonctionnement.
•Installez le côté chapeau vers le haut afin de permettre
l’accès pour la mise à l’essai ou l’entretien.
•Procédez à l’installation à un endroit où une décharge
ouundéversement est admissible.
•Évitez d’utiliser une conduite d’alimentation trop petite
ouune vanne trop grosse par rapport à la demande.
•N’installez pas le produit là où une contrepression
estpossible.
•Protéger du gel. Pour une protection contre le gel, précisez
le modèle800M4FR ou LF800M4FR. Vous pouvez
également utiliser l’enceinte isolée WattsBox. Pour plus de
renseignements, téléchargez ES-WB sur le site watts.com.
•Suivre la norme ASSE1020 afin que la vanne de mise à l’air
libre reste ouverte jusqu’à ce que la pression du corps de
la vanne dépasse 1lb. Jusqu’à ce que cette pression soit
atteinte, une certaine quantité de déversement se produit
au niveau de la mise à l’air libre. Pour réduire cette fuite
au démarrage, fermez le robinet d’arrêt du flux en aval et
ouvrez rapidement le robinet d’arrêt d’admission.
Procédure de démarrage
1. Fermer le robinet d’arrêt n°2 (sortie).
2. Ouvrir le robinet d’arrêt n°1 (entrée) jusqu’à ce que
l’eau s’écoule du chapeau, puis ouvrir rapidement pour
pressuriser la vanne.
3. Ouvrir le robinet d’arrêt n°2.
Protection contre le gel
Procédez comme suit pour purger l’ensemble de casse-vide à
pression avec de l’air sous pression. (Voir la figure2.)
1. Fermez le robinet d’arrêt principal.
2. Ouvrez le drain, les robinets d’essai et les robinets
d’isolement à bille en amont pour dépressuriser la conduite.
3. Procédez à la purge de la conduite sous pression.
4. Laissez les poignées des robinets d’essai et des robinets
d’isolement à bille à un angle de 45° pour purger les
robinets de vidange à bille et éviter d’endommager
lespièces.
Installation type
Laborne-fontaine TWS est généralement incluse dans
l’installation du casse-vide à pression pour fournir un accès
extérieur à l’alimentation en eau d’un bâtiment pour le
démarrage, l’hivernage et l’entretien des systèmes de gicleurs
automatiques. (Voir la figure3.) Laborne-fontaine est connectée
à l’ensemble casse-vide à pression et est installée à travers la
paroi de la structure pour se connecter à l’alimentation en eau.
Figure1
WattsBox Dégagement minimum de 12po (30,5cm)
Au-dessus du point le plus élevé de
Tuyauterie en aval
Figure2
Robinet de vidange
de sortie
Raccord
union
Dégagement minimum de
12po (30,5cm)
Au-dessus du point le plus
élevé de Tuyauterie en aval
Robinet d’arrêt principal
Drain (admission)
en amont
Débit
Tabernacle Tuyauterie
du système
de gicleurs
Figure3
Alimentation
en eau
Clé
Watts TWS
Orifice de vidange
ou de purge
Vers les
gicleurs
6

Entretien et maintenance
Il est possible de retirer, réparer ou inspecter certaines pièces
intérieures sans avoir à retirer la vanne de la tuyauterie.
Procédure de service de routine
1. Dans les climats froids, ouvrez les robinets d’essai pour les
purger s’ils ne fonctionnent que de façon saisonnière.
2. Remplacez les pièces en caoutchouc tous les 5ans.
Démontage du casse-vide
1. Coupez la pression d’alimentation et purgez la vanne.
2. Retirez les deux vis de capot, puis le capot.
3. Positionnez une clé sur les pans parallèles de l’ensemble
de tige et de chapeau. Tournez dans le sens antihoraire et
retirez-les.
4. Retirez l’évent.
5. Appuyez sur l’attache du ressort et séparez-la des pattes
defixation. Tournez ensuite à 90 degrés et retirez-la.
6. Retirez l’attache de ressort et le ressort. Notez que la
partie de grand diamètre du ressort se trouve en bas sur
l’assemblage du guide.
7. Retirez le porte-disque de contrôle et l’assemblage
duguide.
8. Démontez l’ensemble porte-disque de contrôle.
9. Retirez le siège (au besoin) en le faisant tourner dans le sens
antihoraire.
Remontage du casse-vide
Suivez la procédure ci-dessus dans l’ordre inverse pour
remonter le casse-vide avec les pièces neuves de la trousse
deréparation.
Une trousse de raccordement de capteur complémentaire ou de modernisation pour les
systèmes de gestion des bâtiments et de l’irrigation
CODE DE COMMANDE TROUSSE COMPLÉMENTAIRE OU DE MODERNISATION DESCRIPTION
88009429 FP-BF-BMS/IMS-FZ
Trousse de raccordement du détecteur
de gel du BMS/IMS
Séries800M4FR, LF800M4FR,
800M4QT, LF800M4QT
Tailles 1po à 2po (2,5cm à 5,0cm)
Comprend un détecteur de gel dans un clip de montage,
un module d’activation avec le matériel de montage, des
écrous à fils (2) et un adaptateur d’alimentation. Utilisez
cette trousse pour ajouter un indicateur du seuil de gel
pour les assemblages de casse-vide à pression dans
une configuration BMS/IMS.
7

Garantie limitée: Watts (la «Société») garantit que chacun de ses produits est exempt de vice de matériau et de fabrication dans des conditions normales d’utilisation pour une période d’un an à
compter de la date d’expédition d’origine. Si les défauts susmentionnés venaient à se présenter au cours de la période sous garantie, la Société pourrait, à sa discrétion, être amenée à remplacer le
produit ou le remettre en état, sans frais.
LA PRÉSENTE GARANTIE EST DONNÉE EXPRESSÉMENT ET CONSTITUE LA SEULE GARANTIE DONNÉE PAR LA SOCIÉTÉ EN CE QUI CONCERNE LE PRODUIT. LA SOCIÉTÉ NE FORMULE AUCUNE
AUTRE GARANTIE, EXPRESSE OU IMPLICITE. LA SOCIÉTÉ DÉCLINE AUSSI FORMELLEMENT PAR LA PRÉSENTE TOUTE AUTRE GARANTIE, EXPRESSE OU IMPLICITE, Y COMPRIS, SANS S’Y
LIMITER, LES GARANTIES IMPLICITES DE QUALITÉ MARCHANDE ET D’APTITUDE À UN USAGE PARTICULIER.
Le recours décrit dans le premier paragraphe de la présente garantie constitue le seul et unique recours en cas de violation de la garantie et la Société ne sera aucunement tenue responsable des
dommages accessoires, spéciaux ou consécutifs, y compris, mais sans s’y limiter, le manque à gagner ou les coûts de réparation ou de remplacement d’autres biens endommagés si ce produit ne
fonctionne pas correctement, les autres coûts résultant des frais de main-d’œuvre, des retards, du vandalisme, de la négligence, de l’encrassement causé par des matériaux étrangers, des dommages
causés par des conditions de l’eau défavorables, des produits chimiques ou toute autre circonstance sur laquelle la Société n’a pas de contrôle. La présente garantie est déclarée nulle et non avenue
en cas d’usage abusif ou incorrect, d’application, d’installation ou de maintenance inadéquates, voire de modification du produit.
Certains États n’autorisent pas les limitations de durée d’une garantie implicite, ni l’exclusion ou la limitation des dommages accessoires ou indirects. En conséquence, les limitations susmentionnées
pourraient ne pas s’appliquer à votre cas. Cette garantie limitée vous confère des droits précis reconnus par la loi; vous pourriez également avoir d’autres droits, lesquels varient d’un État à l’autre.
Vous devez donc prendre connaissance des lois applicables selon l’État pour déterminer vos droits. LA DURÉE DE TOUTE GARANTIE IMPLICITE PRÉVUE PAR LA LOI APPLICABLE D’UN ÉTAT ET
DEVANT DONC ÊTRE ASSUMÉE, NOTAMMENT LES GARANTIES IMPLICITES DE QUALITÉ MARCHANDE ET D’APTITUDE À UN USAGE PARTICULIER, SERA LIMITÉE À UN AN À PARTIR DE LA DATE
DE L’EXPÉDITION D’ORIGINE.
É.-U.: Tél.: (978)689-6066 • Watts.com
Canada: Tél.: (888)208-8927 • Watts.ca
Amériquelatine: Tél.: (52)55-4122-0138 • Watts.com
RP/IS-FZ-800M4 2317 1923067 ©2023Watts

RP/IS-FZ-800M4
Manual de instalación, mantenimiento y reparación
Serie 800M4, LF800M4
Conjuntos de disyuntores de vacío a presión
1in a 2in (2.54cm a 5.08cm)
! ADVERTENCIA
Lea este manual ANTES de utilizar este equipo.
No leer ni seguir toda la información de seguridad y uso
puede resultar en la muerte, lesiones personales graves,
daño a la propiedad o daño al equipo.
Guarde este manual para consultas posteriores.
ADVERTENCIA
Los reglamentos locales de construcción o plomería
pueden requerir modificaciones a la información
proporcionada. Debe consultar los reglamentos
locales de construcción y plomería antes de realizar la
instalación. Si la información proporcionada aquí no es
consistente con los reglamentos locales de construcción
o plomería, se deben seguir los reglamentos locales. Este
producto debe ser instalado por un contratista autorizado
de acuerdo con los reglamentos y las ordenanzas locales.
!
ADVERTENCIA
Se requiere inspección y mantenimiento periódicos: Se
debe probar periódicamente este producto de conformidad
con los reglamentos locales y al menos una vez al año o más,
según lo requieran las condiciones de servicio. Todos los
productos deben probarse nuevamente una vez que se haya
realizado el mantenimiento. Las condiciones corrosivas del
agua y/o los ajustes o las reparaciones no autorizados podrían
hacer que el producto sea ineficaz para el servicio previsto. La
verificación y limpieza periódicasde los componentes internos
y externos del producto ayudan a garantizar la máxima vida
útil y el funcionamiento adecuado del producto.
!
ADVERTENCIA
El sensor de congelación solo proporciona alertas sobre un
posible caso de congelación y no puede evitar que ocurra
la congelación. Se requiere la acción del usuario para
evitar que las condiciones de congelación causen daños al
producto y/o a la propiedad.
!
AVISO
Para Australia y Nueva Zelanda, se deben instalar coladores de
línea entre la válvula de cierre de aguas arriba y la entrada del
dispositivo de prevención de reflujo.
Si se instala en un sistema de rociadores contra incendios,
todas las verificaciones mecánicas, como la verificación de
alarmas y los inhibidores de reflujo deben probarse con flujo e
inspeccionarse internamente de acuerdo con las normas NFPA
13 y NFPA 25.
Pruebas
Para el procedimiento de prueba de campo, consulte las hojas
de instalación IS-TK-DL, IS-TK-9A, IS-TK-99D, e IS-TK-99E en
www.watts.com.
Para otros kits de reparación y piezas de repuesto, consulte
los kits de reparación de productos para prevención de flujo de
retorno y la lista de precios de piezas de servicio PL-RP-BPD en
www.watts.com.
Para obtener asistencia técnica, póngase en contacto con su
representante local de Watts.
800M4FR-FZ
Los PVB antisifón de las series 800M4 y LF800M4 (versiones FR
y QT) incluyen un sensor de congelador para indicar los sistemas
de gestión de edificios/irrigación cuando la temperatura se acerca
al punto de congelación.
AVISO
Se requiere un kit de conexión adicional para activar el sensor de
congelación. Sin el kit de conexión, el sensor es un componente
pasivo sin comunicación con ningún otro dispositivo. (El kit
también se puede utilizar para retroadaptar instalaciones
existentes. Consulte “Kit de conexión del sensor adicional/
retroadaptación” para obtener detalles sobre cómo pedirlo.)
AVISO
El uso del sensor de congelación y el kit de activación con los
modelos FZ no reemplaza la necesidad de cumplir con todas las
instrucciones, códigos y reglamentos requeridos relacionados
con la instalación, operación y mantenimiento del conjunto de
PVB.
Watts no asume responsabilidad de fallas de las alertas debidas
a problemas de conectividad o de alimentación.

Pautas de instalación
Presión – Temperatura
Temperatura de trabajo 33 °F a 140 °F (0.5 °C a 60 °C)
Presión máxima 150 psi (10.3 bar)
Presión mínima 15 psi (103 kPa)
Requisitos
•Instale 12" (30 cm) por encima del punto más alto de la
tubería corriente abajo. (Consulte la figura 1.)
AVISO
La instalación como se indicó anteriormente es esencial
para un funcionamiento adecuado
•Instale el casquete hacia arriba y permita el acceso para
pruebas/servicio.
•Instale donde la descarga o el derrame no sean objetables.
•No subdimensione el suministro ni sobredimensione la vál-
vula en relación con la demanda.
•No instale donde pueda producirse contrapresión.
•Proteger del congelamiento. Para protección contra conge-
lamiento, especifique Modelo 800M4FR o LF800M4FR. O
bien, considere el gabinete aislado WattsBox. Paraobtener
más información, descargue ES-WB en watts.com.
•Siga la norma ASSE 1020 que indica que la válvula de ven-
tilación atmosférica permanece abierta hasta que la presión
del cuerpo de la válvula supere 1 lb. Hasta que se alcanza
esta presión, se produce cierta cantidad de derrame en la
ventilación atmosférica. Para minimizar esta fuga durante el
arranque, cierre la válvula de cierre aguas abajo y abra la
válvula de cierre de entrada rápidamente.
Procedimiento de arranque
1. Cierre el cierre n.° 2 (salida).
2. Abra el cierre n.° 1 (entrada) hasta que el agua salga del
bonete y luego abra rápidamente para presurizar la válvula.
3. Cierre abierto n.° 2.
Protección contra congelación
Utilice el siguiente procedimiento para purgar el conjunto de
PVB con aire presurizado. (Consulte la figura 2.)
1. Cierre la válvula de cierre principal.
2. Abra el drenaje corriente arriba, abra las llaves de prueba
y las válvulas de bola de aislamiento para despresurizar
lalínea.
3. Purgue con una línea presurizada.
4. Deje las llaves de prueba y las manijas de las válvulas de
bola de aislamiento en un ángulo de 45° para drenar las vál-
vulas de bola y evitar daños al molde.
Instalación típica
El hidrante TWS generalmente se incluye en la instalación de
PVB para proporcionar acceso externo a un suministro de agua
del edificio para el arranque, la preparación para el invierno y el
servicio de los sistemas de aspersores de irrigación. (Consulte
la figura 3.) El hidrante se conecta al conjunto PVB y se instala a
través de la pared de la estructura para conectarse al suministro
de agua.
Figura1
WattsBox Espacio libre mínimo de 12" (30 cm)
Por encima del punto más alto de
Tubería corriente abajo
Figura2
Válvula de drenaje
de salida
Junta
Espacio libre mínimo de 12"
(30 cm)
Por encima del punto más alto
de Tubería corriente abajo
Válvula de cierre principal
Drenaje corriente
arriba (entrada)
Flujo
Brazo de
laválvula
Tubería del
sistema de
rociadores
Figura3
Suministro
de agua
Clave
Watts TWS
Puerto de drenaje
o soplado
A aspersores
10

Servicio y mantenimiento
Las piezas internas pueden retirarse, repararse o
inspeccionarse sin quitar la válvula de la tubería.
Servicio de rutina
1. En climas fríos, abra las llaves de prueba para drenar si se
operan solo por temporada.
2. Reemplace los productos de caucho cada 5 años.
Desmontaje del disyuntor de vacío
1. Cierre la presión de suministro y drene la válvula.
2. Retire los dos tornillos del capó y el capó.
3. Coloque una llave en las partes planas paralelas del conjun-
to de casquete y vástago. Gire en sentido en contra de las
manecillas del reloj y retire.
4. Retire el conjunto de ventilación.
5. Presione hacia abajo el retenedor del resorte y desacople
el retén de las orejetas de retención. Luego gire 90 grados
yretírelo.
6. Retire el retenedor del resorte y el resorte. El diámetro grande
del resorte está hacia abajo en el conjunto de la guía.
7. Retire el soporte del disco de retención y el conjunto de
laguía.
8. Desmonte el conjunto del soporte del disco de retención.
9. Retire el asiento (si es necesario) girándolo en sentido en
contra de las manecillas del reloj.
Reensamblaje del disyuntor de vacío
Utilice el procedimiento anterior en orden inverso para volver
a montar el disyuntor de vacío con piezas nuevas del kit de
reparación.
Kit de conexión del sensor adicional/retroadaptación para sistemas
de gestión de edicios/irrigación
CÓDIGO DE PEDIDO KIT DE COMPLEMENTO/RETROADAPTACIÓN DESCRIPCIÓN
88009429 FP-BF-BMS/IMS-FZ
Kit de conexión del sensor de
congelaciónBMS/IMS
Serie 800M4FR, LF800M4FR, 800M4QT,
LF800M4QT
Tamaños de 1" a 2" (2.54 cm a 5.08cm)
Incluye sensor de congelación en clip de montaje,
módulo de activación con accesorios de montaje,
tuercas para cables (2) y adaptador de alimentación.
Utilice este kit para agregar un indicador del umbral
de congelación para los conjuntos de PVB en una
configuración de BMS/IMS.
11

Garantía limitada: Watts (la “Compañía”) garantiza que cada producto está libre de defectos en los materiales y la mano de obra en condiciones de uso normal en el período de un año a partir de la
fecha de envío original. En caso de que tales defectos se presenten dentro del período de garantía, la Empresa, a su criterio, reemplazará o reacondicionará el producto sin cargo alguno.
LAGARANTÍA ESTABLECIDA EN ESTE DOCUMENTO SE OTORGA EXPRESAMENTE Y ES LA ÚNICA GARANTÍA OTORGADA POR LA EMPRESACON RESPECTO AL PRODUCTO. LA EMPRESA NO
OFRECE NINGUNA OTRA GARANTÍA, EXPRESA NI IMPLÍCITA. POR ESTE MEDIO, LA EMPRESARENUNCIA ESPECÍFICAMENTE A TODAS LAS DEMÁS GARANTÍAS, EXPRESAS O IMPLÍCITAS,
INCLUIDAS, ENTRE OTRAS, LAS GARANTÍAS IMPLÍCITAS DE COMERCIABILIDAD E IDONEIDAD PARA UN PROPÓSITO EN PARTICULAR.
El recurso descrito en el primer párrafo de esta garantía constituirá el único y exclusivo recurso por incumplimiento de la garantía, y la Empresa no será responsable de ningún daño incidental, especial
o consecuente, incluidos, entre otros, la pérdida de ganancias o el costo de reparación o reemplazo de otros bienes dañados si este producto no funciona correctamente, otros costos resultantes de
cargos laborales, demoras, vandalismo, negligencia, contaminación causada por materiales extraños, daños por condiciones adversas del agua, productos químicos o cualquier otra circunstancia
sobre la cual la Empresa no tenga control. Esta garantía quedará anulada por cualquier abuso, uso indebido, aplicación inadecuada, instalación o mantenimiento incorrectos, así como la alteración
inadecuada del producto.
Algunos estados no permiten limitaciones sobre la duración de una garantía implícita y otros estados no permiten la exclusión o limitación de daños incidentales o consecuentes. Por lo tanto, es
posible que las limitaciones anteriores no se apliquen a usted. Esta garantía limitada le otorga derechos legales específicos y es posible que tenga otros derechos que varían de un estado a otro. Debe
consultar las leyes estatales correspondientes para determinar sus derechos. EN LA MEDIDA QUE SEA CONSISTENTE CON LAS LEYES ESTATALES VIGENTES, CUALQUIER GARANTÍA IMPLÍCITA
QUE NO PUEDA SER RECHAZADA, INCLUIDAS LAS GARANTÍAS IMPLÍCITAS DE COMERCIABILIDAD E IDONEIDAD PARA UN PROPÓSITO PARTICULAR, TIENE UNA DURACIÓN LIMITADA A UN
AÑO A PARTIR DE LA FECHA DE ENVÍO ORIGINAL.
EE.UU.: Tel.: [phone] • Watts.com
Canadá: Tel.: [phone] • Watts.ca
Latinoamérica: Tel.: [phone] • Watts.com
RP/IS-FZ-800M4 2317 1923067 © 2023 Watts
