Weathermatic N-100 Datasheet

Nitro
Valves
Nitro installation instructions………………………………2
Instrucciones para instalar el Nitro………………………4
Istruzioni per l’installazione Nitro…………………………6
Installation pour l’installation des vannes Nitro…………8
Installationsanleitung fur die ventile Nitro………………10
Instrucoes para instalar Nitro……………………………12
Nitro performance information……………………………14
N-100N-100S N-100SF
N-100F N-100MB N-100MBF

NITRO PERFORMANCE
INFORMATION
14

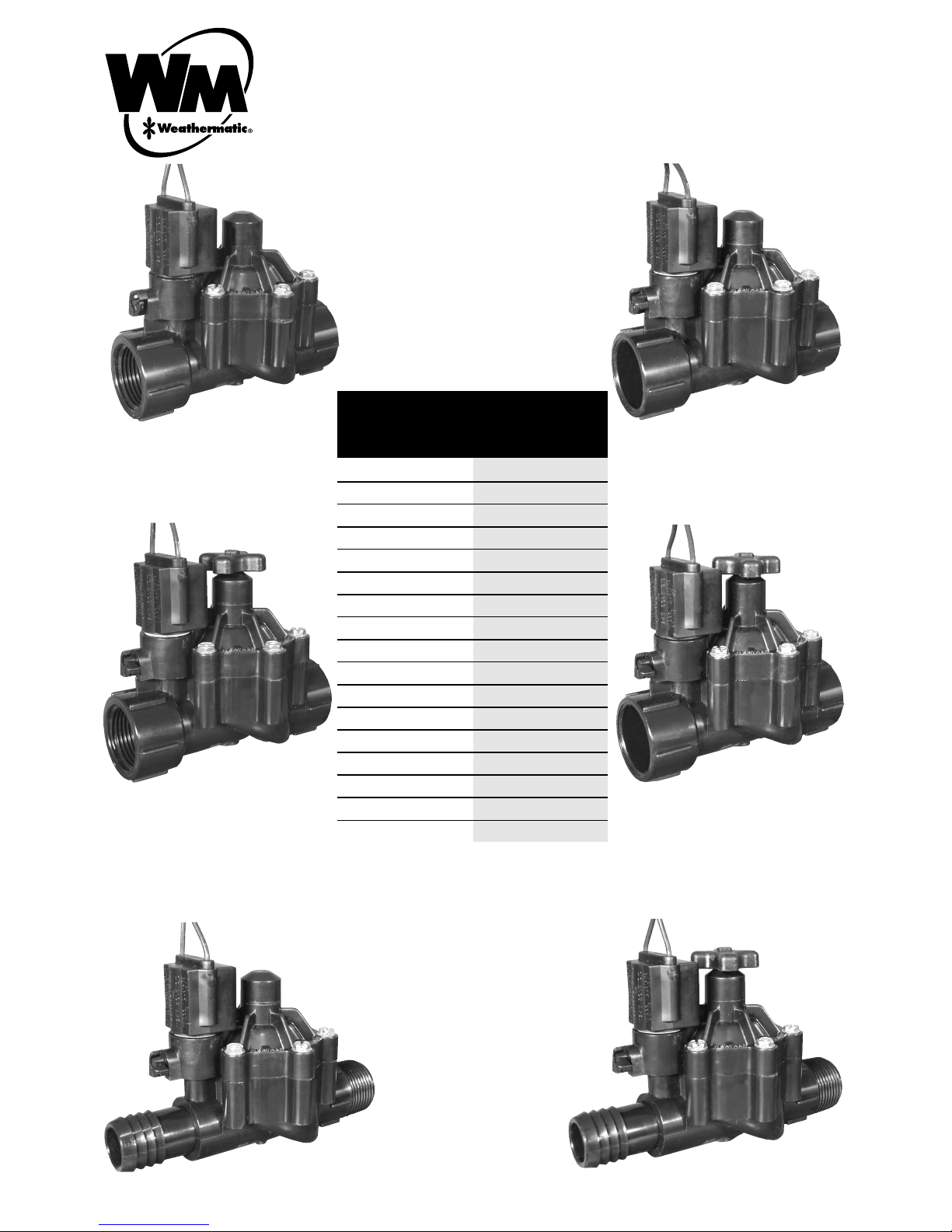

Models
N-100 (1 in. FIP)*
N-100F (1 in. FIP with flow)*
N-100S (1 in. SLIPxSLIP)
N-100SF (1 in. SLIPxSLIP with flow)
N-100MB (1 in. Male x Barb)
N-100MBF (1 in. Male x Barb with flow)
*International specify–ISO
Features
•Engineering grade PVC body and cover with combination hex, slot,
 and Phillips retaining screws
•Non-rising flow control stem throttles all valves from full open to closed
 position on all flow control models
•Molded shock cone reduces effects of water hammer
•Nitro series is a normally closed type valve
•The diaphragm’s dual self cleaning ports constantly flex, inhibiting sand
 and silt from blocking valve action; no filters or strainers required
•The unique “reverse flow” porting design permits equal pressure
distribution on both sides of the diaphragm, regardless of line
 pressure providing zero stress to prevent “stretching” a common cause
 of valve failure
•High efficiency M24E solenoid with stainless steel actuator designed by
 Weathermatic permits longer wire runs
•Easy access internal bleed lever has stops for open and closed
 positions and requires no tools for manual operation
•150 psi (10,3) bar rating
Electrical
24VAC/60 Hz
Inrush: 9.77VA
Holding: 6.2VA
See catalog wire sizing chart

Problema
A válvula não abre
manualmente
A válvula não abre
mesmo estando
ligada à corrente
A válvula não fecha
Os aspersores vazam
com pouca fluidez
Solução
Verifique o fornecimento de água e se as válvulas
mestre ou os registos de gaveta estão abertos.
Verifique se a válvula está instalada com a seta
voltada na direcção do fluxo.
Verifique se o controle do caudal está
completamente aberto (no sentido contrário ao dos
ponteiros de um relógio).
Desligue o fornecimento de água. Remova o
solenóide e verifique se há detritos a bloquear a
abertura do escape.
Desligue o fornecimento de água. Remova a tampa.
Verifique se o diafragma está danificado e troque-o
se necessário.
Verifique se a tensão no controlador é de 24 VCA.
Verifique se a tensão entre os fios de conexão do
solenóide é de, pelo menos, 21 VCA.
Caso a válvula continue a não funcionar
electricamente, troque o solenóide por outro modelo
Weathermatic M24E.
Verifique se a alavanca de purga manual está na
posição fechada.
Verifique se há vazamentos em torno do controle do
caudal, no solenóide ou entre a tampa e o corpo da
válvula.
Desligue o fornecimento de água. Remova o solenóide
e verifique se existem detritos ou danos na abertura
de escape.
Desligue o fornecimento de água. Remova a tampa da
válvula e verifique se há detritos sob o diafragma ou
nas aberturas do diafragma.
Verifique se há sujidade ou brita no interior do
diafragma.
Verifique o activador e a conexão de escape para se
certificar de que estão correctamente instalados.
DESPISTAGEM DE PROBLEMAS
NA VÁLVULA NITRO
13

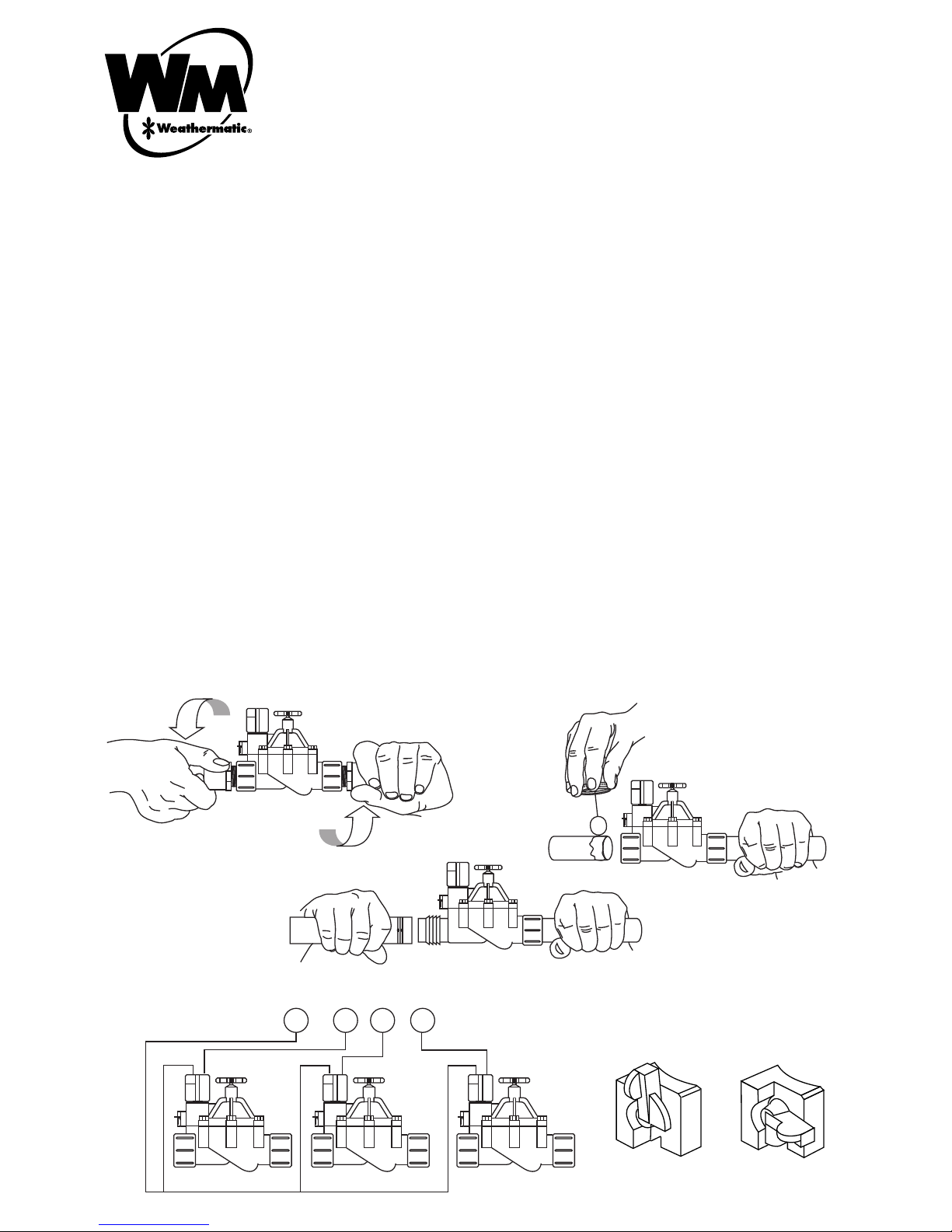

INSTALAÇÃO E FUNCIONAMENTO
DA VÁLVULA NITRO
AB
C
E
abrir
F
fechar
D
COM 1 2 3
12
Importante: Enxágüe cuidadosamente as linhas de fornecimento antes de
instalar a válvula.
A.Nos modelos roscados, aplique duas camadas de fita de ‘teflon’; nos
 adaptadores macho, rosque os adaptadores de entrada e saída da válvula,
 dando mais uma volta após tê-los apertado bem com a mão. Mas
 CUIDADO: o aperto excessivo também pode causar danos à válvula.
B.Nos modelos de encaixe, aplique uma camada fina de cola solvente na
 parte externa da linha de fornecimento e na entrada da válvula. Dê uma
 volta completa com a válvula na linha de fornecimento para espalhar a cola
 uniformemente. Repita o procedimento para a conexão de saída. O
 solenóide deve ficar no lado oposto da conexão.
C.Nos modelos filetados, coloque um ou dois fixadores sobre o tubo de
 polietileno. Deslize o tubo de polietileno completamente sobre a saída do
 filetado. Fixe o tubo de polietileno com firmeza na rebarba.
D.Utilizando os conectores à prova d’água, conecte o comum da válvula e um
 fio individual aos conectores do solenóide.
E. Enxagúe as partes laterais abrindo a alavanca interna de purga manual
 interna, no lado oposto ao do solenóide. Nos modelos com controle de
 caudal, abra completamente a alavanca de controle de caudal (no sentido
 contrário aos dos ponteiros de um relógio).
F. Feche a purga manual interna após enxaguar o sistema.

11
Problem
Ventil lässt sich nicht
manuell öffnen.
Ventil lässt sich
elektrisch nicht öffnen.
Ventil schließt nicht.
Wasser sickert
langsam durch die
Regner.
Lösung
Wasserzufuhr überprüfen und sicherstellen, dass
etwaige Haupt- oder Schieberventile offen sind.
Sicherstellen, dass das Ventil so installiert ist, dass der
Pfeil in die Flussrichtung zeigt.
Sicherstellen, dass der Durchflussregler völlig offen ist
(gegen den Uhrzeigersinn gedreht).
Wasserzufuhr abdrehen. Die Magnetspule
abmontieren und prüfen, ob die Auslassöffnung durch
Schmutz blockiert wird.
Wasserzufuhr abdrehen und Abdeckung abnehmen.
Die Membrane auf Schäden untersuchen und, falls
erforderlich, auswechseln.
Spannung am Steuergerät prüfen und sicherstellen,
dass der Station 24 VAC zugeführt werden.
Spannung am Anschluss der Magnetspule prüfen;
Spannung muss mindestens 21 VAC betragen.
Lässt sich das Ventil noch immer nicht elektrisch
betätigen, die Magnetspule durch eine neue vom Typ
Weathermatic M24E ersetzen.
Sicherstellen, dass der manuelle Ausströmhebel in
geschlossener Stellung ist.
Auf Leckstellen um den Durchflussregler oder die
Magnetspule herum und zwischen Ventilabdeckung
und -körper untersuchen.
Wasserzufuhr abdrehen. Magnetspule abmontieren
und auf Schmutz oder Schäden am Ventilsitz
untersuchen.
Wasserzufuhr abdrehen. Ventilabdeckung abnehmen
und auf Schmutz unter der Membran oder in den
Membranöffnungen untersuchen.
Prüfen, ob sich Schmutz oder Steinchen in den
Membransitz eingebettet haben.
Betätigungselement und Auslassformstück auf
korrekten Sitz überprüfen.
STÖRUNGSBEHEBUNG
FÜR NITRO VENTILE

10
AB
C
E
öffnen
F
schließen
D
COM 1 2 3
INSTALLATION UND BETRIEB
DER NITRO VENTILE
Wichtig: Vor der Installation der Ventile die Versorgungsleitungen vollständig
 durchspülen.
A. Bei Ventilen mit Anschlussgewinde, die Gewinde der Verschraubungen mit 2
 Lagen Teflonband umwickeln, dann in den Ventileinlass und -auslass
 einschrauben. Dabei nach dem Festdrehen mit der Hand noch 1 Umdrehung
 zugeben. VORSICHT: Übermäßiges Festdrehen kann das Ventil beschädigen.
B. Bei Gleitmodellen außen auf der Versorgungsleitung und im Ventilanschluss
 eine dünne Schicht Lösungsmittelkleber auftragen. Das Ventil durch Hin- und
Herdrehen vollständig auf die Versorgungsleitung aufstecken, damit der Kleber
gleichmäßig verteilt wird. Für die Gegenseite in gleicher Weise vorgehen.
 Die Magnetspule befindet sich an der Austrittseite der Verbindung befinden.
C. Bei mit Klauen ausgestatteten Modellen eine oder zwei Klemmen über die
 PVC-Rohrleitung streifen. Die PVC-Leitung vollständig über den mit Klauen
 versehenen Auslass schieben. Dann die PVC-Rohrleitung an der Klaue festklemmen.
D. Unter Verwendung von wasserdichten Verbindungsstücken den
 Ventilhauptdraht und einen individuellen Stationsdraht an die Kabel der
 Magnetspule anschließen.
E. Die Regnerleitungen spülen; hierzu den internen, manuellen Ausströmhebel
 auf der Austrittseite der Magnetspule öffnen. Bei Modellen mit Durchflussregelung
 die Flussregelungssperre voll aufdrehen (entgegen den Uhrzeigersinn).
F. Nach dem Durchspülen des Systems den internen, manuellen Ausströmhebel wieder
 schließen.

9
Problème
La valve ne s’ouvre
pas manuellement
La valve ne s’ouvre
pas électriquement
La valve ne se ferme
pas
Fuite lente à travers
les arroseurs
Solution
Vérifiez l’alimentation en eau et les robinets principaux
ou les robinets vannes le cas échéant pour vous
assurer qu’ils sont ouverts.
Assurez-vous que la valve est installée avec la flèche
pointant dans le sens aval.
Assurez-vous que le contrôle de débit est complètement
ouvert (sens inverse des aiguilles d’une montre).
Coupez l’alimentation en eau. Retirez le solénoïde et
voyez si des débris bloquent l’orifice d’échappement.
Coupez l’alimentation en eau. Retirez le couvercle.
Assurez-vous que le diaphragme n’est pas
endommagé et remplacez-le si nécessaire.
Assurez-vous que la tension au niveau du contrôleur
est de 24 V c.a. vers la station.
Assurez-vous que la tension des conducteurs du
solénoïde est de 21 V c.a. au minimum.
Si la valve ne fonctionne toujours pas électriquement,
remplacez le solénoïde par un solénoïde
Weathermatic modèle M24E.
Assurez-vous que le levier manuel de purge est en
position fermée.
Assurez-vous qu’il n’y a pas de fuites autour du
réglage de débit, du solénoïde ou entre le couvercle et
le corps de la valve.
Coupez l’alimentation en eau. Retirez le solénoïde et
voyez si des débris bloquent l’orifice d’échappement
ou si ce dernier est endommagé.
Coupez l’alimentation en eau. Retirez le couvercle de
la valve et assurez-vous qu’il n’y a pas de débris sous
le diaphragme ou dans les orifices du diaphragme.
Assurez-vous qu’il n’y a pas de saleté ou des graviers
incrustés dans le fond du diaphragme.
Assurez-vous que le dispositif de commande et les
raccords d’échappement sont bien calés.
DEPANNAGE DE LA NITROVALVE

8
AB
C
E
ouvert
F
fermé
D
COM 1 2 3
INSTALLATION ET FONCTIONNEMENT
DE LA NITROVALVE
Important: Purgez complètement les tuyaux d’alimentation avant d’installer
les valves.
A. Pour les modèles filetés, enveloppez les adaptateurs mâles d’une bande
téflon que vous enroulez deux fois autour, puis introduisez les adaptateurs
 dans l’entrée et la sortie de la valve en les faisant tourner de un tour de
 plus que pour le serrage à main. ATTENTION: Un serrage excessif risque
 d’endommager la valve.
B. Pour les modèles à glissement, enduisez l’extérieur du tuyau d’alimentation
 et l’entrée de la valve d’une fine couche d’adhésif à solvant organique.
 Donnez un tour complet à la valve sur le tuyau d’alimentation pour
 répartir uniformément l’adhésif. Répétez cette procédure pour le raccord
 de sortie. Le solénoïde doit être du côté aval du raccord.
C. Pour les modèles cannelés, placez une ou deux pinces sur le tuyau poly.
 Faites glisser complètement le tuyau poly sur la sortie cannelée. Fixez
 solidement le tuyau poly aux cannelures.
D. A l’aide de connecteurs étanches, reliez le commun de la valve et un
 cordon de raccordement individuel aux conducteurs du solénoïde.
E. Purgez les tuyaux latéraux en ouvrant le levier manuel interne de purge
 situé sur le côté aval du solénoïde. Pour les modèles à contrôle de débit,
 tournez la tige de réglage de débit afin de la mettre en position
 complètement ouverte (sens inverse des aiguilles d’une montre).
F. Après avoir purgé le système, fermez le levier manuel interne de purge.

7
Problema
La valvola non si
apre manualmente
La valvola non si
apre elettricamente
La valvola non si
chiude
Perdita lenta
attraverso gli
annaffiatoi
Soluzione
Controllare l’alimentazione dell’acqua ed eventuali
valvole principali o a saracinesca per accertarsi che
siano aperte.
Controllare che la valvola sia installata con la freccia
rivolta nella direzione a valle.
Verificare che il controllo del flusso sia completamente
aperto (in senso antiorario).
Disattivare l’alimentazione dell’acqua. Rimuovere il
solenoide e controllare la presenza di eventuali detriti
che blocchino la porta di scarico.
Disattivare l’alimentazione dell’acqua. Rimuovere la
copertura. Esaminare la membrana per rilevare
eventuali danni e sostituirla se necessario.
Controllare che la tensione tra l’unità di controllo e la
stazione sia di 24 V CA.
Controllare che la tensione tra i fili degli elettrodi del
solenoide sia di almeno 21 V CA.
Se la valvola continua a non funzionare
elettricamente, sostituire il solenoide con un solenoide
Weathermatic modello M24E.
Accertarsi che la leva di sfiato manuale sia in
posizione chiusa.
Controllare eventuali perdite attorno al controllo del
flusso, al solenoide o tra la copertura e il corpo
della valvola.
Disattivare l’alimentazione dell’acqua. Rimuovere il
solenoide e controllare la presenza di eventuali detriti
o danni sulla porta di scarico.
Disattivare l’alimentazione dell’acqua. Rimuovere la
copertura della valvola ed esaminare la presenza di
eventuali detriti sotto la membrana o nelle porte
della membrana.
Controllare la presenza di sporco o di ghiaietto
all’interno dell’alloggiamento della membrana.
Controllare che l’alloggiamento dell’attuatore e del
raccordo di scarico siano corretti.
RISOLUZIONE DEI PROBLEMI
DELLA VALVOLA NITRO

AB
C
E
aperto
F
chiuso
D
COM 1 2 3
6
INSTALLAZIONE E FUNZIONAMENTO
DELLA VALVOLA NITRO
Importante: Sciacquare completamente le linee di alimentazione prima
dell’installazione delle valvole.
A.Per modelli filettati, avvolgere gli adattatori maschi con 2 avvolgimenti di
 nastro di Teflon e inserire gli adattatori nell’ingresso e nell’uscita della
 valvola eseguendo 1 rotazione dopo aver serrato a mano. ATTENZIONE: Un
 serraggio eccessivo potrebbe provocare danni alla valvola.
B.Per modelli a scivolamento, applicare un rivestimento sottile di cemento
 solvente all’esterno della linea di alimentazione e dell’ingresso della valvola.
 Piegare completamente la valvola sulla linea di alimentazione per distribuire
 uniformemente il cemento. Ripetere questi punti per il collegamento
 dell’uscita. Il solenoide deve essere sul lato a valle del collegamento.
C.Per modelli con estremità ad arpione, far scivolare uno dei due morsetti sul
 tubo in polimero. Far scivolare il tubo in polimero completamente sull’uscita
ad arpione. Bloccare saldamente il tubo in polimero sull’estremità ad arpione.
D.Utilizzando collegamenti stagni, collegare il comune della valvola e un
 singolo filo di stazione ai conduttori del solenoide.
E. Sciacquare le parti laterali aprendo la leva di sfiato manuale interna posta
 sul lato a valle del solenoide. Ruotare lo stelo di controllo del flusso fino alla
 posizione di apertura completa (in senso antiorario) per i modelli con
 controllo del flusso.
F. Chiudere lo sfiato manuale interno dopo il risciacquo del sistema.

Problema
La válvula no se abre
manualmente
La válvula no se abre
eléctricamente
La válvula no se
cierra
Fugas lentas a través
de los rociadores
Solución
Verifique el suministro de agua y cualquier válvula
maestra a de compuerta posible para asegurarse de
que estén abiertas.
Verifique que la válvula esté instalada con la flecha
apuntando en la dirección aguas abajo.
Verifique el control de flujo está completamente
abierto (contrario a las manecillas del reloj).
Cierre el suministro de agua. Retire el solenoide y
verifique la existencia de suciedad que bloquea el
puerto de salida.
Cierre el suministro de agua. Retire la cubierta.
Inspeccione el diafragma para detecar daños y
reemplácelo en caso de ser necesario.
Verifique el voltaje en el controlador para confirmar
que haya 24 VCA hacia la estación.
Verifique el voltaje a través de los hilos del conductor
del solenoide para confirmar un minimo de 21 VCA.
Si la válvula aún no opera eléctricamente, reemplace
el solenoide con un solenoide Weathermatic modelo
M24E.
Asegúrese de que la palanca de purga manual esté
en la posición cerrada.
Verifique la existencia de fugas alrededor del control
de flujo, el solenoide o entre la cubierta de la válvula
y su cuerpo.
Cierre el suministro de agua. Retire el solenoide y
verifique la existencia de suciedad o daños al puerto
de salida.
Cierre el suministro de agua. Retire la cubierta de la
válvula e inspeccione la existencia de suciedad
debajo del diafragma o en los puertos del mismo.
Verifique la existencia de polvo o grava incrustados
en el asiento del diafragma.
Verifique el actuador y el accesorio de salida para
confirmar el asentamiento correcto.
SOLUCIÓN DE PROBLEMAS
CON LA VÁLVULA NITRO
5

INSTALACIÓN Y OPERACIÓN
DE LA VÁLVULA NITRO
Importante: Enjuague completamente las líneas de suministro antes de instalar
las válvulas.
A.Para modelos roscados, envuelva los adaptadores macho con 2 vueltas
 de cinto de Teflón y enrósquelos en la entrada y salida de la válvula
 dando 1 vuelta más después de haber llegado al límite de apriete manual.
 CUIDADO: Un apriete excesivo puede causar daños a la válvula.
B. Para modelos deslizantes, aplique un recubrimiento delgado de cemento
 para solventes al exterior de la línea de suministro y a la entrada de la
 válvula. Apriete la válvula completamente en la línea de suministro para
 esparcir el cemento de manera uniforme. Repita estos pasos para la
 conexión de salida. El solenoide debe estar del lado aguas debajo de
 la conexión.
C. Para modelos arponados, deslice una a dos abrazaderas sobre la tubería
de polietileno. Deslice la tubería de polietileno completamente sobre la salida
arponada. Engrampe la tubería de polietileno de manera segura a la rebaba.
D.Usando conectores herméticos al agua, conecte el cable común de la
 válvula y un hilo individual de la estación a los conductores del solenoide.
E. Enjuague los laterales abriendo la palanca de purga manual interna del
 lado aguas abajo del solenoide. Gire el vástago de control de flujo a la
 posición completamente abierta (contrario a las manecillas del reloj)
 para los modelos de control de flujo.
F. Cierre la purga manual interna después de enjuagar el sistema.
AB
C
E
abierto
F
cerrado
D
COM 1 2 3
4

Problem
Valve will not open
manually
Valve will not open
electrically
Valve will not close
Slow leak through
sprinklers
Solution
Check water supply and any possible master or
gate valves to insure they are open.
Check that valve is installed with the arrow
pointing in the downstream direction.
Check that the flow control is fully open
(counterclockwise).
Turn off the water supply. Remove the solenoid
and check for debris blocking the exhaust port.
Turn off the water supply. Remove the cover.
Inspect the diaphragm for damage and replace
if necessary.
Check voltage at controller for 24 VAC to station.
Check voltage across the solenoid lead wires for
minimum 21 VAC.
If the valve still does not operate electrically
replace the solenoid with a Weathermatic model
M24E solenoid.
Insure the manual bleed lever is in the closed
position.
Check for leaks around flow control, solenoid or
between valve cover and body.
Turn off the water supply. Remove the solenoid
and check for debris or damage to the exhaust
port.
Turn off the water supply. Remove valve cover
and inspect for debris under diaphragm or debris
in diaphragm ports
Check for dirt or gravel embedded in diaphragm
seat.
Check actuator and exhaust fitting for proper
seating.
NITRO VALVE TROUBLESHOOTING
3

NITRO VALVE INSTALLATION
AND OPERATION
Important: Flush the supply lines completely before installing valves.
A.For threaded models wrap male adapters with 2 wraps of Teflon tape
and thread the adapters into the valve inlet and outlet 1 turn past hand
 tight. CAUTION: Over tightening may cause damage to the valve.
B.For slip models apply a thin coating of solvent cement to the outside
 of the supply line and the valve inlet. Twist the valve fully onto the
 supply line to evenly spread the cement. Repeat these steps for the
 outlet connection. The solenoid must be on the downstream side of
 the connection.
C.For barbed models slip one or two clamps over the poly pipe. Slip the
 poly pipe completely over the barbed outlet. Clamp the poly pipe
 securely to the barb.
D.Using watertight connectors, connect the valve common and an
 individual station wire to the solenoid leads.
E. Flush the laterals by opening the internal manual bleed lever on the
 downstream side of the solenoid. Turn the flow control stem fully open
 (counterclockwise) for flow control models.
F. Close the internal manual bleed after flushing the system.
2
AB
C
E
open
F
closed
D
COM 1 2 3

Flow Loss Flow Loss
 gpm psi m3/hr bar
 0-4 1.2 Max. 0-1.00.09 Max.
 4 1.2 1.0 0.09
 6 1.7 1.5 0.14
 8 2.5 2.0 0.19
 10 3.0 2.5 0.22
 12 3.4 3.0 0.25
 14 3.8 3.5 0.28
 16 4.1 4.0 0.30
 18 4.4 4.5 0.32
 20 4.6 5.0 0.33
 22 4.8 5.5 0.35
 24 5.1 6.0 0.38
 26 5.4 6.5 0.41
 28 5.8 7.0 0.45
 30 6.3 7.5 0.47
 32 6.6 8.0 0.50
 35 7.3
Metric
15
N-100
N-100MB N-100MBF
N-100F
N-100S
N-100SF
