WeatherTech No-Drill MudFlap User manual

Start by thoroughly washing your vehicle. Take care to
remove all dirt, debris, and stains from each fender in the areas
corresponding to where the MudFlaps will be installed.
ES Comience por lavar bien el
vehículo. Asegúrese de quitar
completamente la suciedad, los
desechos y las manchas de cada
defensa en las áreas donde se
instalarán las Loderas.
ES Estacione el vehículo en terreno
plano con las ruedas completamente
giradas hacia la izquierda. Comience
con la instalación de la Lodera del lado
del conductor.
FR Stationnez le véhicule sur un
terrain nivelé avec les roues tournées
complètement vers la gauche.
Commencez par l’installation de la
bavette garde-boue côté conducteur.
Park the vehicle on level ground with the wheels turned fully
to the left. Begin with the driver’s side MudFlap installation.
ES FR
12
The MudFlap is designed to fit vehicles with
standard size wheels and tires. Installation
of MudFlaps on vehicles with aftermarket
wheels or oversize tires may interfere with
the MudFlap, will void the warranty and may
damage the MudFlap or the vehicle.
WARNING
La Lodera está diseñada de modo que se adapte a vehículos
con ruedas y neumáticos de tamaño estándar. La instalación
de la Lodera en vehículos con ruedas no originales o
neumáticos de mayor tamaño podría afectar las Loderas,
anularía la garantía y podría dañar las Loderas o el vehículo.
ES ADVERTENCIA
La bavette garde-boue est conçue pour convenir aux
véhicules dotés de roues et de pneus de dimension
standard. L’installation des bavettes garde-boue sur les
véhicules équipés de roues de marché secondaire ou des
pneus surdimensionnés peut interférer avec les bavettes
garde-boue, ce qui annule la garantie et peut endommager
la bavette garde-boue ou le véhicule.
FR AVERTISSEMENT
MudFlap
Thank you for purchasing the WeatherTech®No-Drill MudFlap. Please read this
installation guide to thoroughly familiarize yourself with the steps to install the MudFlap
on your vehicle. When properly installed, the WeatherTech®No-Drill MudFlap will
provide you with years of protection.
Gracias por adquirir la Lodera Sin-Perforar de
WeatherTech®. Lea esta guía de instalación para
familiarizarse bien con los pasos de instalación
de la Lodera en el vehículo. Cuando se instala
correctamente, las Loderas Sin-Perforar de
WeatherTech®le brinda años de protección.
Nous vous remercions d’avoir acheté la bavette
garde-boue sans perçage WeatherTech®. Veuillez
lire ce guide d’installation pour bien vous
familiariser avec les étapes d’installation de la
bavette garde-boue sur votre véhicule. Lorsqu’elle
est installée correctement, la bavette garde-boue
sans perçage WeatherTech®vous procurera des
années de protection.
Installation Instructions
Tools Needed ES Herramientas necesarias FR Outils nécessaires
- 1/4"Ratchet & socket set
- Stubby Phillips screwdriver
- 7/16"box end wrench
- Juego de matraca y dados de 1/4"
- Desarmador Phillips
(es preferible un desarmador corto)
- Llave de boca combinada de 7/16"
- Trousse de douilles et rochets à
prise 1/4 po
- Tournevis cruciforme
(court préféré)
- Clé polygonale de 7/16 po
Hardware ES Accesorios FR Quincaillerie
Parts Kit: (DD)
- (1) Hex Key
- (4) #12-24 x 3/4" Phillips
head machine screws
- (4) #12-24 Lock nuts
- (6) 3/4" Washers
- (2) M6 x 20 mm Socket head bolts
Juego de piezas: (DD)
- (1) Llave hexagonal
- (4) Tornillos mecánicos de cabeza
Phillips n.º 12-24 × 3/4"
- (4) Tuercas de fijación de #12-24
- (4) Rondanas de 3/4”
- (2) Tornillos de cabeza cilíndrica
M6 × 20 mm
Trousse de pièces: (DD)
- (1) Clé hexagonale
- (4) Vis à métaux à tête cruciforme
no 12-24 de 3/4 po
- (4) Contre-écrous No 12-24
- (4) Rondelles de 3/4 po
- (2) Boulons à tête creuse M6 de
20 mm
Instrucciones de instalación Instructions d’installation
FR Commencez par bien laver votre
véhicule. Assurez-vous d’enlever
toute la poussière, tous les débris et
toutes les taches de chaque aile dans
les zones correspondant à l’endroit
où les bavettes garde-boue
seront installées.

5Place the MudFlap marked “RH” in place on the fender. Line
up the notch in the MudFlap (under the washer) with the
screw that was previously partially installed. Press and align
the MudFlap against the fender and tighten the screw into
the fender the remaning way. (Due to the vehicles
manufacturing tolerences it may be necessary to slightly
adjust the alignment of the fender to make the holes in the
MudFlap line up with the holes in the fender.)
While pressing the MudFlap firmly against the fender, insert
the #12-24 x 3/4"Phillips head machine screw with 3/4"
washer through the upper hole in the MudFlap and fender.
Using a 7/16"box end wrench, hold the nut behind the hole
on the fender, while tightening the Phillips head machine
screw into it from the front.
6

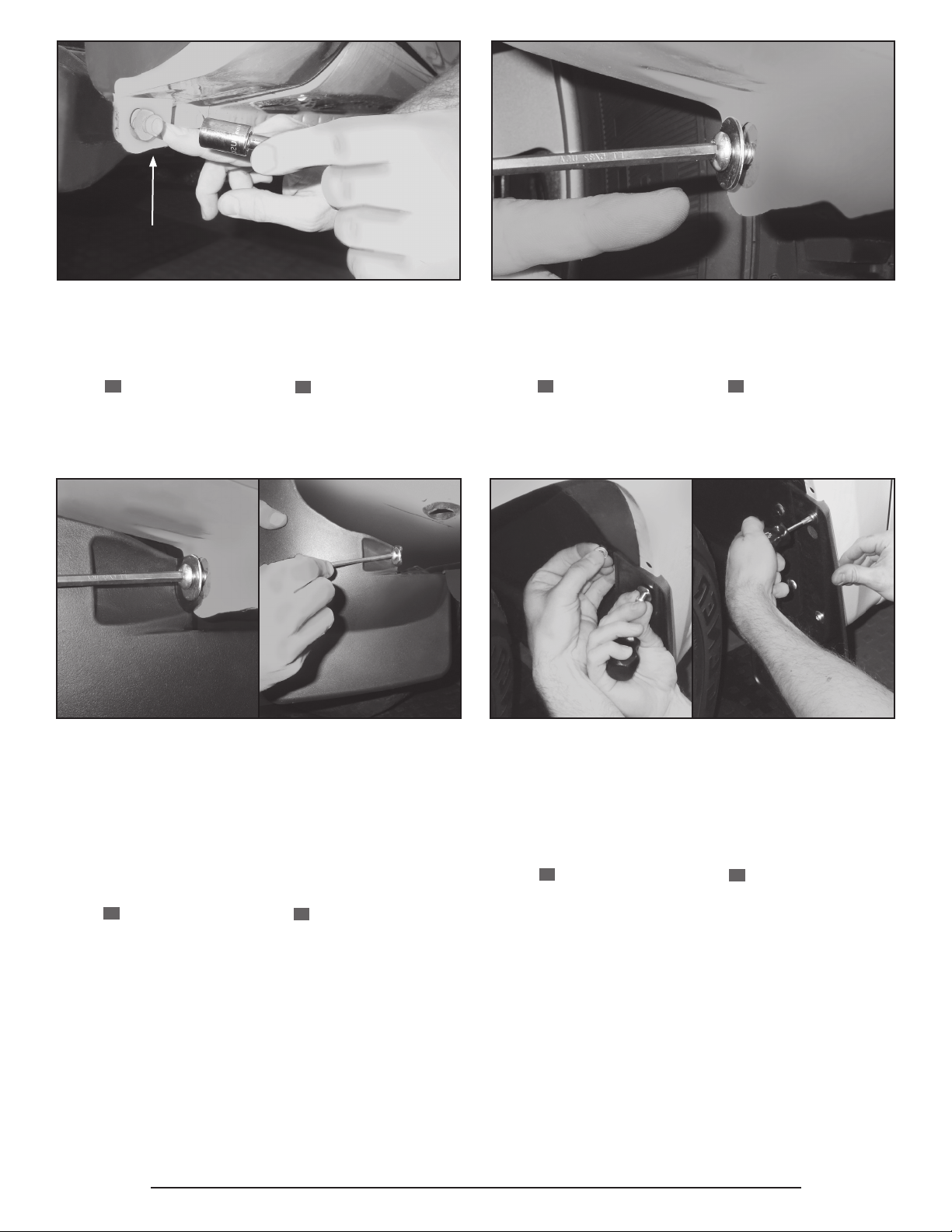

Locate the metal bolt holding the fender to the body and
remove using a 7/16"or 11 mm socket. These fasteners will
be replaced with fasteners provided.
3Partially install the included replacement M6 x 20 mm bolt
with 3/4"diameter washer into the hole the bolt was just
removed from.
4
View Easy Installation Video · Ver video sobre instalación sencilla · Visionner une vidéo d’installation facile
WeatherTech.com/install
ES Localice el tornillo de metal que
sostiene la defensa a la carrocería y
extráigalo utilizando la llave de 7/16"
u 11 mm. Estos sujetadores serán
reemplazados por los sujetadores que
vienen con el producto.
ES Coloque la Lodera que presenta
la marca “RH” (lado derecho) donde
corresponde, sobre la defensa. Alinee
la muesca de la Lodera (debajo de la
rondana) con el tornillo que se instaló
antes parcialmente. Presione y alinee
la Lodera contra la defensa y termine
de ajustar el tornillo en la defensa.
(Debido a las tolerancias de fabricación
de los vehículos, tal vez sea necesario
ajustar ligeramente la alineación de
la defensa para que los orificios de
la Lodera queden alineados con los
orificios de la defensa).
ES Presionando la Lodera firmemente
contra la defensa, inserte el tornillo
mecánico de cabeza Phillips
n.º 12-24 x 3/4"con la rondana de
3/4" en el orificio superior de la Lodera
y de la defensa. Con una llave de
boca combinada de 7/16", sostenga la
tuerca detrás del orificio en la defensa,
mientras ajusta el tornillo mecánico de
cabeza Phillips en la parte frontal.
ES Instale parcialmente el tornillo
de reemplazo M6 × 20 mm con la
rondana de 3/4"de diámetro (incluido
en el conjunto) en el orificio del que
acaba de extraer el tornillo anterior.
FR Localisez le boulon de métal
retenant l’aile sur la carrosserie,
et retirez-le à l’aide d’une douille
de 7/16 po (11 mm). Ces attaches
seront remplacées par les
attaches fournies.
FR Placez la bavette garde-boue
marquée “RH” à l’emplacement
approprié sur l’aile. Alignez l’encoche
de la bavette garde-boue (sous la
rondelle) sur la vis que vous avez
partiellement insérée précédemment.
Appuyez la bavette garde-boue
contre l’aile en alignant les trous,
puis serrez la vis jusqu’au bout pour
éliminer l’espace restant. (En raison
des tolérances de fabrication des
véhicules, vous devrez peut-être
ajuster légèrement la position de
l’aile pour que les trous de la bavette
garde-boue soient alignés sur les
trous de l’aile.)
FR Tout en maintenant la bavette
garde-boue fermement contre l’aile,
insérez la vis à métaux à tête
cruciforme no12-24 de 3/4 po avec
la rondelle de 3/4 po dans le trou
supérieur de la bavette et de l’aile.
À l’aide d’une clé polygonale de
7/16 po, maintenez l’écrou derrière le
trou de l’aile, tout en serrant la vis à
métaux à tête cruciforme
depuis l’avant.
FR Insérez partiellement le boulon
de remplacement M6 de 20 mm
avec une rondelle de 3/4 po de
diamètre dans le trou dont le
boulon vient d’être enlevé.

Install the passenger side MudFlap marked “RH,” repeating
steps 3-7.
Repeat step 6 for the bottom screw, using the washer and
nut. Make sure all fasteners have been tightened fully. 8
7
View Easy Installation Video · Ver video sobre instalación sencilla · Visionner une vidéo d’installation facile
WeatherTech.com/install
ES Repita el paso 6 para el tornillo
inferior, utilice la rondana y la
tuerca. Asegúrese de que todos los
sujetadores estén bien apretados.
ES Instale la Lodera del lado del
pasajero que tiene la marca “RH,”
girando completamente las ruedas
hacia la derecha y repitiendo los pasos
del 3 al 7.
FR Répétez l’étape 6 pour la vis
inférieure, en utilisant une rondelle
et un écrou. Vérifiez que toutes les
attaches ont été complètement
serrées.
FR Installez la bavette garde-boue
côté passager marquée “RH” en
tournant les roues complètement
vers la droite, puis répétez les
étapes 3 à 7.
Your WeatherTech®No-Drill MudFlap carries a 3 year Warranty
against defects in materials and workmanship when installed correctly.
Cuando se les instala correctamente, las
Loderas sin perforación WeatherTech®
incluyen una garantía de tres años contra
defectos de materiales y mano de obra.
Votre bavette garde-boue sans perçage
WeatherTech®est accompagnée d’une
garantie de 3 ans contre tout défaut de
matériel et de fabrication lorsqu’elle est
installée correctement.
Congratulations!
Your new WeatherTech®No-Drill MudFlaps have been installed!
¡Sus nuevas Loderas Sin-Perforacion
de WeatherTech®están instaladas!
Vos nouvelles bavettes garde-boue sans
perçage WeatherTech®sont installées!
ES FR
¡Felicitaciones! Félicitations!

© 2016 by MacNeil IP LLC
67MF535
Made in the USA
