WEBTEC DHCR 2 Series User manual

DHCR 2 Series Digital hydraulic readout
User manual
Bedienungsanleitung für DHCR 2 - Reihe
Digitale Hydraulikanzeige
Série DHCR 2 Afficheur hydraulique digital
Manuel d’utilisation
Lectura hidráulica digital Serie DHCR 2
Manual del usuario
www.webtec.com

1
Do not use with water
The standard Webtec hydraulic testers and test equipment are designed for use with mineral oil having
reasonable lubrication properties. They are not suitable for use with water or fluids with a high water
content. If a tester is used with water it should be flushed immediately after use with white or methylated
spirit or similar and then flushed with mineral oil to minimise any internal corrosion. This may avoid an
expensive repair. Damage to a tester from the use of a non-approved fluid invalidates our normal warranty.
Introduction
The Webtec DHCR Series Digital readout with remote flow meter accurately measures flow,
pressure, temperature and speed. Webtec testers are designed for checking hydraulic pumps,
motors, valves and hydrostatic transmissions. This easy to use diagnostic unit can pin point
hydraulic system faults, reduce downtime and help in preventative maintenance. Main hydraulic
circuits, drain leakage flows and dual pumps can be measured simply at the turn of a switch.
The readout can be used in the most convenient position; for example, in the cab of a vehicle,
with the flow meters installed anywhere in the circuit.
A complete test system comprises a digital readout and one flow meter connected remotely by
a 2 or 4 metre long cable and micro-bore hose assembly to the left hand side of the readout.
The DHCR can be used with the complete LT range of Webtec flow meters as well as the
LTR range of flow meters with built-in loading valve. This manual uses the LT400R 400 lpm
(100 US gpm) flow meter with built-in loading valve as an example. For a full range of
compatible flow meters please consult Webtec LT and LTR literature. A second optional
flow meter can be connected via a cable to the front of the readout. Flow inputs can be easily
calibrated by the operator to a wide range of Webtec flow meters. The readout is scaled in
lpm, IMP gpm, US gpm, selected by push button. In addition to the range of flow meters, other
optional accessories include hoses, pressure loading valves and a phototachometer.
Installation Notes
1. Although the flow meter is bi-directional which means it can be used in both flow directions,
the preferred direction is indicated on the block. When the flow meter is used for reverse
flow tests, slightly lower accuracies may be obtained depending on the oil viscosity, density
and compressibility.
2. The flow meter can be connected to the hydraulic circuit by means of flexible hoses or rigid
pipes, 200 mm (8”). The use of quick-disconnect couplings can save time. The hoses and
fittings at the inlet to the flow meter must be of adequate size for the flow being tested.
Elbows, rotary couplings etc., at the inlet and outlet ports of the flow meter should be
avoided to ensure accurate readings.
3. Connect the cable and micro-bore hose assembly at the readout then connect to the flow
meter. IMPORTANT, after testing, disconnect at the flow meter first to avoid oil spillage.
4. After installing the tester it is important to ensure that all connections are tightened and
the oil can flow freely throughout the hydraulic system BEFORE running the machine at
full speed. Check that the circuit is correctly connected and any load valves are opened,
also quick disconnect couplers MUST be open. IMPORTANT start the pump momentarily
to ensure there is no obstruction which could cause pressure build up.
5. Ensure that the appropriate calibration factor is entered.
6. DHCR readouts have an automatic electronic system which shuts the power off after
approximately 15 minutes should you forget. To reactivate the tester, press the “ON” KEY.
7. Ensure the cable is plugged in the correct way - The end with the bugle near the connector
must be plugged into the DHCR.
English

2
Principles of operation
Temperature
The thermistor type temperature transducer mounted within the flow meter is in contact with the
oil flow and temperature is displayed on the left hand side of the digital display. Temperature
from the remote flow meter plugged into the side of the unit is displayed in the INT and
TACH position; temperature from a remote flow meter plugged into the EXT socket on the
front is displayed in the EXT position. Pressing the °C/°F button toggles the display between
Centigrade and Fahrenheit, the unit selected is indicated by a cursor arrow.
Flow meter
The flow meter comprises an axial turbine mounted in an aluminium block. The oil flow rotates
the turbine and its speed is proportional to the oil velocity. The revolutions of the turbine are
measured by means of a magnetic sensing head which feeds a pulse every time a turbine
blade goes by, to an electric circuit. The circuit amplifies the pulse, shapes it into square wave
form and has a digital output which is directly proportional to the number of pulses per second.
Flowrate is displayed in the right hand side of the digital display when INT or EXT are selected.
Pressing the units button switches the display to lpm, IMP gpm or US gpm and the selection
is indicated by a cursor arrow. When the flow rate falls below the minimum allowable “L” is
indicated on the display. When flowrate exceeds the maximum “H” is indicated on the display.
Tachometer
An optional handheld infra-red tachometer is available. RPM is displayed in the right hand
side of the digital display when “TACH” is selected on the rotary switch. Pressing the units
button switches to RPM or RPM/N indication. RPM assumes the sensor provides one pulse
per revolution of the shaft. RPM/N assumes the sensor provides N pulses each revolution of
the shaft. (See section on Tacho Generator) The value of N can be varied (See section on
programming).
Pressure Gauge
The pressure gauge has a spiral Bourdon tube and the gauge case is filled with glycerine to
ensure good dampening on pulsating pressures. The gauge is connected to the flow meter via
a micro-bore hose.
Fast Button
The fast button changes the update time of the display. In some situations quick response to
flowrate changes is required. With the cursor arrow highlighting the fast position, the update
time is approximately 1/3 second. Otherwise the update time is approximately 1 second. When
using the fast update, the display will be less stable on flow and shaft speed.
ON Button
The unit is designed to turn off automatically after approximately 15 minutes to conserve power.
When this occurs user programmed values are retained in the memory. The unit is restarted
by pressing the “ON” button.
English

3
The LTR family of flow meters come complete with a built-in loading valve
The bi-directional flow valve gives positive shut-off and pressure control in both directions of
flow. The loading valve has two easily replaceable safety discs located in the valve assembly
which internally protect the flow meter in both flow directions.
Accessories
An infrared photo-tachometer is available along with a flexible magnetic base.
Low Pressure Gauge Kit comprises 63 mm 2 1/2” Glycerine filled 40 bar (600 psi) gauge with
automatic cut-out valve, pressure test point and 300 mm (12”) long micro bore hose. The test
point is fitted permanently into the flow meter and the low pressure gauge can be connected
by hand without the need to stop the machine.
Adaptors. Fitting kits are available for all testers. Consult Sales Office.
English

4
Programming
DHCR Testers are pre-programmed with the calibration number (PPL) as follows: INTERNAL
meter factor to suit the flow meter purchased with the readout, EXTERNAL meter has a
standard calibration number and the actual calibration number from the flow meter must be
loaded into the unit.
If no flow meter was purchased with the DHCR readout then both inputs have the standard
calibration numbers.
To program these values follow the procedure below:
PROGRAM MODE - EXT, INT and TACH.
External Flow - EXT
1. Turn selector switch to Ext.Flow.
2. Press °C/°F button and hold down. Then press ON i.e. two buttons are pressed at the
same time.
3. On the left side of the display appears the turbine type number i.e. 750 is 750 lpm, on
the right side of the display is the standard calibration number. Use the FAST key to
browse through the list of turbine types. Press UNITS to select a turbine type.
4. Use the FAST key to increment the number above the cursor. Press UNITS to move
to the next column. After entering the calibration factor press UNITS until the display
overflows. The display will now show the number of digits after the decimal point. Use
the FAST key to select the number of decimal places to appear on the display.
5. Press the ON button to store the entries.
Internal Flow - INT
The internal calibration factor on the DHCR should be loaded by switching to INT and repeating
the program instructions above.
TACH
The calibration factor for RPM is pre-programmed for a factor of 1.0. For the RPM/N function
the tachometer provides N pulses per revolution of the shaft.
To set factor N:
1. Turn selector switch to TACH.
2. Press °C/°F button and hold down. Then press ON i.e. two buttons are pressed at the
same time.
3. The display shows the current value for “N”. Use the FAST key to increment the
number above the cursor. Press UNITS to move to the next column.
4. Press the ON button to store the entries.
English

5

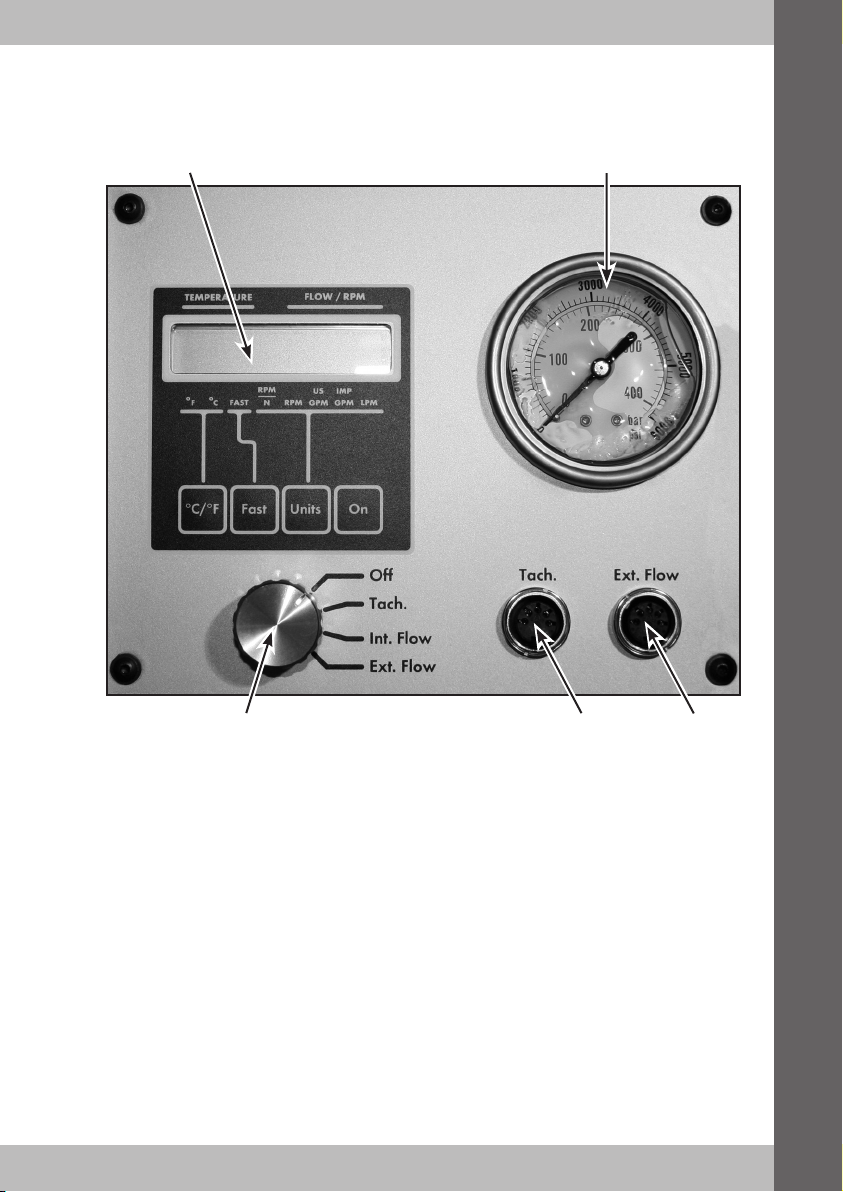

DHCR Digital Hydraulic Tester
Digital
display
Pressure
gauge
External
flow
Tachometer
input
Selector
switch
lDigital display - Digital display for flow and temperature. Automatically turns off if the unit
is unused for more than 15 minutes.
lPressure gauge - Analog pressure gauge, filled with glycerine to ensure good dampening
when reading pulsating pressures.
lSelector switch - Turn the switch to select the required function.
l
OFF - Switches the tester off and disconnects the battery.
l
TACH - RPM is indicated on the display.
lINT FLOW - Display flow and temperature measured by the internal flow meter.
lEXT FLOW - Display flow and temperature measured by the optional external flow meter
English

6
Specification
Ambient Operating temperature
- 5 to 40 °C (41 to 104 °F)
EMC Environment:
This equipment is intended for use within industrial and residential environments and does not suffer
any degradation in operation when subjected to test conditions according to requisite standards.
Connections
Flow meter connection by flexible hoses or steel pipes 200 mm minimum length (8 inches).
Adaptors
Adaptor Fitting kits and flanges are available to suit the range of flow meters. Consult the sales
office.
Flow
Measurement by the electronic count of an axial turbine or precision gears designed to minimise the
effects of variation in temperature and viscosity. The large digital display reads in lpm, IMP gpm or
US gpm, selected by push button and indicated by a cursor arrow on the display.
Accuracy: See flow block specification
Pressure
Glycerine filled dual scale pressure gauge
0 - 420 bar (0 - 6000 psi), 0 - 480 bar (0 - 7000 psi)
Accuracy: ± 1.6% of full scale.
Temperature
Sensed by a thermistor pickup in the oil flow for fast response. Temperature is permanently
displayed in °C or °F for either of the flow meters.
Accuracy: ± 1 °C (2 °F)
Speed
Rotational speed of motors, shafts etc, can be measured by optional infra-red phototachometer
and the readout can be programmed for one or more reflective marks.
Range 300 - 6000 rpm.
Accuracy: ± 1/4% of full scale with one count per revolution.
Accessories
2m cable and hose
4m cable and hose
6m cable and hose
Case for readout
English

Deutsch
1
Nicht mit Wasser verwenden
Die standard Webtec Hydraulik Tester sind für die Verwendung mit Mineralöl konstruiert, dies wegen den
Schmiereigenschaften davon. Sie sind nicht für die Verwendung mit Wasser oder Flüssigkeiten mit hohem
Wassergehalt geeignet. Sollte ein Testgerät mit Wasser verwendet worden sein, sofort nach Gebrauch
mit Brennsprit oder Ähnlichem ausspülen und danach mit Mineralöl durchspülen, um interne Korrosion
zu minimieren. Dies könnte eine teure Reparatur verhindern. Geräte, die durch Verwendung einer nicht
geeigneten Flüssigkeit beschädigt worden sind, fallen nicht unter unsere normale Garantie.
Einleitung
Die digitale Anzeige der DHCR-Reihe von Webtec mit externer Durchflussturbine eignet sich zur
präzisen Messung von Druck, Durchfluss, Temperatur und Drehzahl. Webtec-Hydrauliktester sind
für die Messung an hydraulischen Pumpen, Motoren, Ventilen und hydrostatischen Getrieben
entwickelt worden. Dieses bedienerfreundliche Testgerät ist zur Lokalisierung von Fehlerquellen
in hydraulischen Systemen einsetzbar. Ausfallzeiten werden bei präventiven Messungen und der
Fehlersuche während Betrieb und Wartung reduziert. Eine Messung von Hydrauliksystemen,
Leckströmungen usw. ist einfach durch Betätigung eines Schalters möglich. Der Bediener kann
die Anzeige unabhängig in der für ihn günstigsten Position benutzen, während der Turbinenblock
an einer beliebigen Stelle im System installiert ist.
Das Gerät besteht aus einer Digitalanzeige mit zwei Durchflusseingängen, wobei ein externer
Durchflussblock mit einer 2m oder 4m langen Kabel-Kapillarschlauch - Verbindung an der linken
Gehäuseseite angeschlossen wird. Der DHCR kann zusammen mit der kompletten Reihe von
LT-Turbinen, sowie die LTR-Reihe von Turbinen mit eingebautem Belastungsventil, verwendet
werden. In dieser Bedienungsanleitung wird ein LT400R Durchflussblock mit eingebautem
Belastungsventil als Beispiel verwendet. Für eine komplette Liste von kompatiblen
Durchflussturbinen, sehen Sie bitte die Webtec Literatur zu LT und LTR. Ein zweiter
Durchflussblock kann über ein Kabel an der Vorderseite mit dem Tester verbunden werden.
Die Anzeige kann problemlos für einen großen Teil der Webtec - Durchflussblöcke kalibriert
werden und wird per Tastendruck auf l/min, gal/min oder USgal/min umgeschaltet. Als Zubehör
sind verschiedene Durchflussblöcke (0,1 - 800 l/min), Belastungsventile, Fototachometer und
Schläuche in verschiedenen Längen erhältlich.
Installationshinweise
1. Obwohl der Durchflussmesser für Messungen in beiden Durchflussrichtungen geeignet sind,
ist die Hauptdurchflussrichtung auf dem Turbinenblock gekennzeichnet. Bei Messungen
mit umgekehrter Durchflussrichtung kann die Genauigkeit je nach Ölviskosität, Dichte und
Kompressibilität etwas geringer sein.
2. Das Prüfgerät sollte mit flexiblen Schläuchen oder Rohre von mindestens 200 mm Länge
an geeigneter Stelle im Hydraulikkreislauf angeschlossen werden. Die Verwendung von
Schnellkupplungen hilft hierbei, viel Zeit zu sparen. Die Schläuche sollten lang genug
bemessen sein, um das Gerät an geeigneter Stelle neben der Maschine aufstellen zu können.
Schläuche und Kupplungen sollten dem normalen Leitungsdurchmesser entsprechen. Winkel
und Bogenstücke sollten zur Vermeidung von Kavitationserscheinungen nicht direkt am Einlass
oder Auslass des Turbinengehäuses verwendet werden, um Messfehler zu vermeiden.
3. Das Kabel und den Druckschlauch zuerst am Tester anschließen und erst dann am
Durchflussblock. ACHTUNG: Nach Beendigung des Tests sollte der Druckschlauch zuerst am
Durchflussblock gelöst werden, um Ölaustritt zu vermeiden.
4. Nach dem Anschließen des Prüfgerätes sollte man sich vergewissern, dass alle Anschlüsse
fest angezogen sind und das Öl frei durch das System fließt, bevor die Anlage mit voller
Drehzahl gefahren wird. Alle Kreise sollten richtig angeschlossen, das Belastungsventil des
Testers und die Drosselventile der Anlage voll geöffnet sein. WICHTIG: Die Pumpe kurz
anlaufen lassen, um sicherzustellen, dass kein übermäßiger Druckaufbau stattfindet.
5. Versichern Sie sich, dass der richtige Kalibrierungswert eingegeben worden ist.
6. Die Prüfgeräte sind mit einer elektronischen Schaltung ausgerüstet, die das Gerät nach ca.
15 Minuten abschaltet, falls vergessen wurde das Gerät nach Benutzung auszuschalten. Zur
Wiederinbetriebnahme, die “ON” Taste drücken.
7. Versichern Sie, dass das Kabel richtig angeschlossen wurde: Das Ende mit der Verdickung
nahe dem Verbinder, muss in die DHCR-Anzeige eingesteckt werden.

Deutsch
2
Arbeitsweise
Temperatur
Die Temperatur wird mittels eines Heißleiters direkt im Ölstrom gemessen und auf der linken
Seite der Digitalanzeige angezeigt. Die Temperatur vom internen Temperatursensor wird in der
INT- und der TACH-Position des Wahlschalters angezeigt, die Temperatur von einem externen
Durchflussblock wird in der EXT Stellung angezeigt. Durch Drücken der F/°C Taste schalten
Sie zwischen Fahrenheit und Grad Celsius hin und her, die gewählte Einheit wird durch einen
Cursorpfeil angezeigt.
Durchflusmesser
Die Durchflussmessung erfolgt mithilfe einer Axialturbine, die sich in einem Aluminiumblock
befindet. Das Turbinenrad wird von dem Ölstrom angetrieben, seine Drehzahl ist proportional
zur Strömungsgeschwindigkeit. Die Turbinendrehzahl wird mithilfe eines Magnetkopfes
gemessen, der bei jedem Durchgang eines Turbinenblattes einen elektrischen Impuls abgibt. Ein
elektronischer Schaltkreis verstärkt die Impulse, wandelt Sie in Rechteckform um und erzeugt
ein digitales Ausgangssignal, das direkt proportional zur Impulsfrequenz ist. Der Durchfluss
wird auf der rechten Seite der Digitalanzeige angezeigt, wenn der Wahlschalter in der INT oder
EXT Stellung steht. Durch Drücken der UNITS Taste wählen Sie zwischen den Einheiten lpm
(Liter / Minute), IMP gpm (englische Gallonen / Minute) und US gpm (amerikanische Gallonen
/ Minute). Die gewählte Einheit wird durch einen Cursorpfeil angezeigt. Wenn der Durchfluss
unter den Mindestwert fällt, wird ein “L” (engl. Low) angezeigt, wenn der Durchfluss über den
Maximalwert steigt, wird ein “H” (engl. High) angezeigt.
Tachometer
Ein optionales, tragbares Infrarottachometer ist erhältlich. Die Drehzahl wird angezeigt, wenn
der Wahlschalter in der Stellung TACH steht. Durch Drücken der UNITS Taste schalten Sie
zwischen RPM und RPM/N. Benutzen Sie die RPM-Stellung, wenn der Drehzahlaufnehmer
einen Impuls pro Wellenumdrehung abgibt. Benutzen Sie RPM/N, wenn der Drehzahlaufnehmer
N Impulse pro Wellenumdrehung abgibt, wie zum Beispiel der mechanische Tachogenerator.
Der Wert von N kann geändert werden, sehen Sie den Abschnitt PROGRAMMIERUNG.
Manometer
Das Manometer arbeitet nach dem Bourdon-Rohr-Prinzip und ist mit Glyzerin gefüllt. Es ist
mittels eines Kapillarrohres mit dem Turbinenblock verbunden.
Fast Taste
Die FAST Taste (engl. schnell) ändert die Auffrischrate der Anzeige, durch drücken schalten
Sie
zwischen schneller und langsamer Auffrischrate hin und her. Der FAST Modus wird durch
den Cursor angezeigt. Im FAST Modus wird die Anzeige 3-mal pro Sekunde aufgefrischt,
andernfalls einmal pro Sekunde. In der Position FAST ist die Durchfluss- und Drehzahlanzeige
weniger stabil.
On-Taste
Eine elektronische Schaltung sorgt dafür, dass das Gerät ca. 15 Minuten nach letztem
Gebrauch abgeschaltet wird, um die Batterie zu schonen. In diesem Fall bleiben die vom
Benutzer eingegebenen Werte erhalten. Durch drücken der ON-Taste wird das Gerät wieder
eingeschaltet.

Deutsch
3
Die LTR-Reihe von Durchflussmessern kommt mit eingebautem Belastungsventil
Das Belastungsventil ermöglicht eine feinfühlige, stufenlose Drosselung des Volumenstromes
und damit Druckaufbau in beiden Richtungen. Innerhalb des Belastungsventils befinden sich
zwei leicht auswechselbare Berstscheiben zum Schutz des Prüfgerätes und der Maschine in
beiden Durchflussrichtungen.
Zubehör
Ein Infrarot Fototachometer ist erhältlich, ebenso ein Magnetfuß mit flexiblem Arm.
Niederdruckmanometer
Der Bausatz Niederdruckmanometer besteht aus einem 63 mm großen, Glyzerin gefüllten
Manometer mit einem Messbereich von 0 bis 40 bar, einem automatischen Abschaltventil,
Anschlussstück und 300 mm langem Verbindungsschlauch. Das Anschlussstück wird in den
Turbinenblock eingeschraubt und bleibt dort permanent installiert. Das Niederdruckmanometer
kann von Hand angeschlossen werden, ohne dass die Maschine abgestellt werden muss.
Adapter
Für alle Tester bieten wir ein umfangreiches Angebot an Adaptern und Prüfanschlüssen.
Fragen Sie bitte im Verkaufsbüro nach weiteren Informationen.

Deutsch
4
Programmierung
Die Tester der Baureihe DHCR sind mit der Kalibrationsnummer (PPL) wie folgt vorprogrammiert:
INTERNe Turbine, passend zum Durchflussmesser, der zusammen mit der Anzeige gekauft
wurde. EXTERNe Turbine hat eine standard Kalibrationsnummer und der tatsächliche Wert
muss in die Einheit eingegeben werden.
Falls keine Turbine zusammen mit dem DHCR gekauft wurde, so sind beide Eingänge mit den
standard Kalibrationsnummern programmiert.
Um diese Werte zu programmieren, folgen Sie den unten stehenden Anweisungen.
PROGRAMMIER MODUS - EXT, INT und TACH.
EXT - Externer Durchfluss
1. Wahlschalter in Position EXT.Flow stellen.
2. °C / °F Taste drücken und gedrückt halten. Drücken Sie dann zusätzlich die ON-Taste,
es werden also zwei Tasten gleichzeitig gedrückt.
3. Es erscheint links auf der Anzeige die nominelle Größe der Turbine mit 3 Cursorpfeilen
unterhalb der Turbinengröße. Rechts auf der Anzeige erscheint der dazugehörige
Kalibrierungswert. Mit der FAST Taste können Sie jetzt durch die Liste mit den
Turbinengrößen blättern. Wählen Sie die gewünschte Turbinengröße, drücken Sie
dann die UNITS Taste.
4. Benutzen Sie die FAST Taste um die Zahl zu ändern, worunter der Cursor steht. Durch
einmaliges Drücken der Taste wird die Zahl um eins inkrementiert. Mit der UNITS Taste
wandern Sie zur nächsten Digitalstelle. Betätigen Sie nun weiter die UNITS Taste,
bis die Anzeige ausgefüllt erscheint. Das Display zeigt dann die Anzahl der maximal
möglichen Dezimalstellen an. Benutzen Sie die FAST Taste um den gewünschten Wert
auszuwählen.
5. Drücken Sie die ON-Taste um die Werte zu speichern.
INT - Interner Durchfluss
Um den internen Kalibrierungsfaktor einzugeben, schalten Sie den Wahlschalter auf INT und
verfahren ansonsten, wie oben beschrieben.
TACH - Drehzahleingang
Die Funktion RPM ist fest eingestellt auf einen Faktor von 1.0. Die Funktion RPM/N erlaubt
eine freie Wahl der Pulszahl pro Umdrehung und kann folgendermaßen programmiert werden:
Einstellung von Faktor N:
1. Wahlschalter in Stellung TACH drehen.
2. °C / °F Taste drücken und gedrückt halten. Drücken Sie dann zusätzlich die ON-Taste,
es werden also zwei Tasten gleichzeitig gedrückt.
3. Zum Abändern von “N” drücken Sie die UNITS Taste, um in die richtige Zeile zu
gelangen. Drücken Sie dann die FAST Taste, um die Zahl über dem Cursor zu ändern
und anschließend die UNITS Taste, um in die nächste Zeile zu rücken.
4. Drücken Sie die ON-Taste um die Werte zu speichern.

Deutsch
5
DHCR Digitaler Hydrauliktester
Digitale
Anzeige Manometer
Externer
Durchfluss
Tachometer-
anschluss
Wahlschalter
lDigitale Anzeige - Digitale Anzeige für Durchfluss und Temperatur. Schaltet automatisch
ab, falls die Einheit für länger als 15 Minuten unbenutzt bleibt.
lManometer - Analoges glyzeringefülltes Manometer, mit guten Dämpfungseigenschaften
bei pulsierenden Drücken.
lWahlschalter - Drehen Sie den Schalter, um die gewünschte Funktion einzustellen.
l
OFF - Schaltet den Tester ab.
l
TACH - RPM wird angezeigt.
lINT FLOW - Zeigt Durchfluss und Temperatur an, gemessen vom internen
Durchflussmesser.
lEXT FLOW - Zeigt Durchfluss und Temperatur an, gemessen vom optionalen, externen
Durchflussmesser

Deutsch
6
Daten
Betriebstemperatur, Umgebung
- 5 bis 40 °C (41 bis 104 °F)
EMV-Umgebung:
Dieses Gerät ist für die Nutzung in Industrie- und Wohnanlagen vorgesehen. Unter den
Prüfbedingungen gemäß den erforderlichen Standards, sind keine Beeinträchtigungen zu erwarten.
Anschlüsse
Durch flexible Schläuche oder Stahlrohre, Minimallänge 200 mm.
Adapter
Für alle Tester bieten wir ein umfangreiches Angebot an Adaptern und Prüfanschlüssen.
Fragen Sie bitte im Verkaufsbüro nach weiteren Informationen.
Durchfluss
Die Messung erfolgt über die elektronische Zählrate einer Axialturbine (bzw. Zahnräder bis 16 l/
min), die speziell zur Minimierung der Einflüsse von Temperatur - und Viskositätsschwankungen
entwickelt wurde. Die übersichtliche digitale Anzeige kann per Knopfdruck in l/min, gal/min oder
USgal/min angewählt werden und wird durch einen Anzeigepfeil hervorgehoben.
Genauigkeit: Sehen Sie die Daten des Durchflussmessers
Druck
Glyzeringefülltes Manometer mit Doppelskala 0 - 420 bar (0 - 6000 psi), 0 - 480 bar (0 - 7000 psi)
Messgenauigkeit: ± 1,6% des Skalenendwertes.
Temperatur
Eine schnelle und permanente Messung der Temperatur erfolgt über einen Sensor im Ölstrom.
Die Temperatur wird in °C oder °F angezeigt und es kann wahlweise auf den internen oder
externen Durchflussblock umgestellt werden.
Messgenauigkeit: ± 1°C (2°F)
Drehzahl
Die Drehzahlmessung z.B. von Motorwellen kann mit einem zusätzlich erhältlichen
Fototachometer erfolgen, der die Reflektionen einer oder mehrerer Markierungen an der
rotierenden Welle aufnimmt.
Messbereich: 300 - 6000 U/min
Messgenauigkeit: ± 0,25 % der Endskala bei einer Markierung pro Umdrehung
Zubehör
2m Kabel und Schlauch
4m Kabel und Schlauch
6m Kabel und Schlauch
Tragekoffer für die Anzeige

Français
1
Ne pas utiliser avec l’eau
Les testeurs hydrauliques Webtec standards sont conçus pour une utilisation avec des huiles minérales
ayant des propriétés de lubrifications raisonnables. Ils ne sont pas compatibles pour l’eau ou les les fluides
contenant une forte proportion d’eau. Si une testeur est utilisé avec de l’eau: il doit être immédiatement
rincé avec du white spirit ou équivalent, puis utilisé avec de l’huile minérale pour prévenir la corrosion de
ses composants. Ceci évitera une réparation coûteuse. Les dégâts causés à un testeur du fait de son
utilisation avec un fluide non conforme ne sont pas couverts par la garantie.
Introduction
Les afficheurs digitaux de la série DHCR, avec débitmètre séparé, mesurent avec précision le
débit, la pression, la température et la vitesse de rotation. Les testeurs Webster sont conçus
pour le contrôle pratique des pompes et moteurs hydrauliques, des vannes et des transmissions
hydrostatiques. Grâce à leur facilité d’utilisation, ils sont des outils idéaux pour la maintenance
préventive ou la recherche de pannes et permettent de limiter considérablement les pertes de
temps. En tournant simplement un bouton on peut mesurer presque simultanément un circuit
principal et un débit de drainage ou encore une pompe double.
L’afficheur peut être placé dans la position la plus pratique; dans la cabine d’un véhicule par
exemple avec le débitmètre installé dans le circuit.
Un kit complet comprend un afficheur digital et un bloc débitmètre à connecter sur le côté droit de
l’afficheur par l’intermédiaire d’un assemblage, de 2 ou 4 mètres, d’un câble et d’un microflexible.
Le DHCR peut être associé à tout débitmètre Webtec de la série LT et à tout débitmètre avec
vanne de mise en charge intégrée de la série LTR. Comme exemple ce manuel utilise le LT400R
400 l/min (100 gallons américains/min), débitmètre avec vanne de mise en charge intégrée.
Consulter les documentations LT et LTR pour toutes les gammes de débitmètres compatibles.
En option, un second débitmètre peut être branché par l’intermédiaire d’un câble sur l’entrée se
trouvant sur le panneau avant. Cette entrée débit peut facilement être paramétrée par l’utilisateur
pour un grand choix de débitmètres Webtec. L’afficheur par pression sur un bouton change d’unité
de l/min, gallons US/min et gallons anglais/min. En plus des gammes de débitmètres, d’autres
options comme des flexibles, vannes de charge et phototachymètres sont proposées.
Notes d’installation
1. Le testeur peut être utilisé dans les deux sens de circulation du débit, toutefois le sens
préférentiel est indiqué par la flèche la plus grosse apparaissant sur le bloc. La précision peut
être affectée: par la viscosité, la densité et la compressibilité de l’huile et aussi lorsque le
testeur est utilisé dans le sens non préférentiel de débit.
2. Le testeur peut être inséré dans le circuit hydraulique par l’intermédiaire de flexibles ou de
tuyauteries rigides, 200 mm (8”). L’utilisation de coupleurs rapides peut générer des gains
de temps. Les dimensions des flexibles et des raccords à l’entrée du testeur doivent être
adéquates au débit que l’on doit mesurer. Pour obtenir une précision de lecture optimale, les
coudes et joints tournants sont à proscrire.
3. Connecter l’assemblage câble et microflexible à l’afficheur, puis le connecter au débitmètre.
IMPORTANT, après le test, déconnecter en premier côté débitmètre pour éviter les pertes
d’huile.
4. Après installation du testeur et AVANT de faire tourner la machine à plein régime, il est
primordial de vérifier que tous les raccords sont serrés et que l’huile peut circuler librement
dans le circuit. Vérifier que toutes les valves de freinages ou autres clapets sont ouverts. Les
coupleurs rapides aussi DOIVENT être ouverts. IMPORTANT: Démarrer la pompe juste pour
un petit laps de temps afin de s’assurer qu’il n’y a pas d’obstruction susceptible de générer
une montée en pression.
5. Vérifier que le facteur de calibrage est correct.
6. Un arrêt automatique du DHCR est prévu après 15 minutes de non-utilisation. Pour
redémarrer le testeur appuyer sur la touche “ON”.
7. Vérifier que le câble est branché dans le bon sens. L’extrémité avec le “clairon” proche du
connecteur doit être branché au DHCR.

Français
2
Principes de fonctionnement
Température
Le capteur de température intégré au débitmètre est en contact direct avec l’huile et la lecture
se fait sur le côté gauche de l’affichage digital. La température du débitmètre branché sur
le côté de l’appareil est affichée quand le bouton sélecteur est en position INT ou TACH; la
température du débitmètre additionnel branché sur l’entrée EXT sur la face avant de l’appareil
est affichée dans la position EXT du bouton sélecteur. En pressant le bouton °C/°F on change
l’unité de Centigrade à Fahrenheit; l’unité sélectionnée est indiquée par un curseur.
Débitmètre
Le débitmètre comprend une turbine axiale montée dans un bloc aluminium. Le débit fait
tourner la turbine et la vitesse de celle-ci ci est proportionnelle à la vélocité de l’huile. La rotation
de la turbine est mesurée à l’aide d’un capteur magnétique qui produit une impulsion à chaque
passage d’une ailette. Le circuit électronique possède un microprocesseur; le signal est
amplifié et transformé en signal carré linéarisé pour optimiser la précision. Le débit est affiché
sur le côté droit de l’écran digital quand INT ou EXT sont sélectionnés. Presser le bouton
UNITS change l’unité de mesure de l/min à IMP g/min ou US g/min. Elle est indiquée par un
curseur. Quand le débit passe en dessous du minimum, l’écran affiche “L”. Quand le débit
passe au dessus du maximum, l’écran affiche “H”.
Tachymètre
Un tachymetre infra-rouge portable est disponible en option. Quand le bouton sélecteur est sur
la position “TACH”, les tr/min sont affichés sur la droite de l’écran digital. En appuyant sur le
bouton des unités on change de tr/min à tr/min/N. On utilise tr/min quand le capteur envoie une
impulsion par tour d’arbre. On utilise tr/min/N quand le capteur envoie N impulsions à chaque
tour d’arbre (consulter la section générateurs tachymétriques). La valeur N peut être changée
(voir la section programmation).
Manomètre
Le manomètre est composé du tube en spirale type Bourdon et le boîtier du manomètre
est rempli de glycérine pour éviter une trop grande sensibilité aux variations de pression
instantanées qui rendent la lecture difficile. Le manomètre est relié au débitmètre via un
microflexible.
Bouton Fast
Le bouton fast change la vitesse de rafraîchissement de l’affichage. Dans certains cas une
réaction rapide aux changements du débit est utile. Quand le curseur pointe sur la position fast,
le rafraîchissement s’effectue environ 3 fois par seconde. Sinon le rafraîchissement se fait
toutes les secondes. Quand on utilise le mode fast, les affichages du débit et de la vitesse sont
moins stables.
Bouton ON
Pour préserver la pile, le testeur à été conçu pour s’éteindre automatiquement après 15
minutes. Quand cela arrive , les paramètres programmés par l’utilisateur restent en mémoire.
On redémarre l’appareil en pressant le bouton ON.

Français
3
Les débitmètres de la série LTR sont fournis complets avec une vanne de charge
intégrée.
La vanne de mise en charge permet de progressivement augmenter la pression dans les deux
sens d’écoulement du débit. Cette vanne possède deux pastilles de sécurité, facilement
remplaçables, logées dans l’assemblage et qui protègent le débitmètre dans les deux sens
d’écoulement du débit.
Accessoires
Un photo-tachymètre infra-rouge avec un support magnétique flexible est disponible en option.
Kit manomètre basse pression qui comprend un manomètre 40 bars à bain de glycérine
diamètre 63 mm (2 1/2”) avec valve de protection automatique, une prise de pression et
un micro-flexible de longueur 300 mm (12”). La prise de pression est installée de façon
permanente sur le débitmètre et le manomètre basse pression peut-être installé, à la main,
sans avoir à arrêter la machine.
Adaptateurs. Des kits de raccords peuvent être proposés pour tous les testeurs. Consulter le
service commercial.

Français
4
Programmation
Les testeurs DHCR sont pré-programmés avec le facteur de calibrage (PPL) comme suit:
Le facteur du débitmètre “INTERNAL” pour l’utilisation avec le débitmètre commandé avec
l’ensemble, le facteur EXTERNAL est un numéro d’étalonnage standard et lors de l’utilisation
avec un débitmètre externe, le facteur de ce dernier doit être saisi.
Si aucun débitmètre n’est commandé avec l’afficheur DHCR, alors les facteurs de calibrage
seront standards.
Pour programmer ces valeurs, suivre la procédure ci-dessous:
MODE PROGRAMMATION - EXT, INT et TACH.
Débit externe - EXT
1. Tourner le bouton sélecteur dans la position Ext. Flow.
2. Presser le bouton °C/°F et maintenir appuyé. Presser alors sur le bouton ON; les deux
boutons sont maintenus appuyés en même temps.
3. Sur le côté gauche de l’écran le type de débitmètre apparaît, ex 750 est 750 l/min, sur
le côté droit apparaît le facteur de calibrage. Utiliser la touche FAST pour défiler dans
la liste des types de débitmètres. Presser UNITS pour sélectionner un débitmètre.
4. Utiliser le bouton FAST pour incrémenter le nombre au dessus du curseur. Presser UNITS
pour passer à la colonne suivante. Après avoir saisi le facteur de calibrage, presser
UNITS jusqu’à ce que l’écran change. L’écran affiche alors le nombre de décimales.
Appuyer sur le bouton FAST pour sélectionner le nombre de décimales désiré.
5. Presser le bouton ON pour enregistrer les saisies.
Débit interne - INT
La saisie du facteur de calibrage pour le débit interne se fait en procédant comme ci-dessus
avec le bouton sélecteur sur la position INT.
TACH
Le facteur de calibrage pour les tr/min est pré-programmé à 1.0. Pour la fonction tr/min/N, le
tachymètre fournit N impulsion pour chaque tour de l’arbre.
Pour programmer N:
1. Tourner le bouton sélecteur sur TACH.
2. Presser le bouton °C/°F et maintenir appuyé. Presser alors sur le bouton ON; les deux
boutons sont maintenus appuyés en même temps.
3. L’écran affiche la valeur courante pour “N”. Utiliser le bouton FAST pour incrémenter
le nombre au dessus du curseur. Presser UNITS pour passer à la colonne suivante.
4. Presser le bouton ON pour enregistrer les saisies.

Français
5
Testeur Hydraulique Digital DHCR
Ecran
digital Manomètre
Débit
externe
Entrée
Tachymètre
Bouton
Sélecteur
lEcran digital - Ecran digital pour le débit, la température et les tr/min. S’éteint
automatiquement quand l’appareil n’est pas utilisé pendant 15 minutes.
lManomètre - analogique rempli de glycérine pour amortir les pulsations lors de la lecture.
lBouton sélecteur - Tourner le bouton sélecteur dans la position adéquate.
l
OFF - Eteint le testeur et déconnecte la pile.
l
TACH - Les tr/min s’affichent sur l’écran.
lINT FLOW - Affiche le débit et la température du débitmètre “interne”.
lEXT FLOW - Affiche le débit et la température du débitmètre optionnel “externe”.

Français
6
Caractéristiques
Température ambiante d’utilisation:
15 à 40°C (59 à 104°F)
Environnement de compatibilité électromagnétique:
Cet équipement est destiné à être utilisé dans des environnements industriels et résidentiels
et ne subit aucune dégradation en fonctionnement lorsqu’il est soumis à des conditions de test
conformes aux normes requises.
Branchement
Le débitmètre doit être inséré dans le circuit hydraulique par l’intermédiaire de flexibles ou de
tuyauteries rigides de minimum 200 mm (8”).
Adaptateurs.
Des kits de raccords et brides peuvent être proposés pour tous les débitmètres. Consulter le
service commercial.
Débit
Mesuré par un comptage électronique des tours effectués par une turbine axiale ou un
engrenage conçus pour minimiser les effets de variations de température et de viscosité.
Précision: Se référer aux caractéristiques du bloc débitmètre.
Pression
Manomètre à double échelle 0 - 420 bar (0 - 6000 psi), 0 - 480 bar (0 - 7000 psi).
Précision: ± 1.6 % de l’échelle maximum.
Température
Mesurée par une sonde au contact du débit d’huile pour une réponse rapide. La température
est affichée en °C ou °F quelque soit le débitmètre.
Précision: ± 1°C, 2°F
Vitesse
La vitesse de rotation des moteurs, arbres, etc..., peut être mesurée grâce à un photo
tachymètre livré en option et l’afficheur peut-être programmé pour une ou plusieurs marques
réfléchissantes.
Plage d’utilisation: 300 - 6000 tr/min
Précision: ± 1/4% de l’échelle de mesure avec une pulsation par tour.
Accessoires
Assemblage 2m câble et microflexible
Assemblage 4m câble et microflexible
Assemblage 6m câble et microflexible
Valise pour l’afficheur
