Halogen Exam Light III with Fiberoptic Light Pipe

Model #’s - 48700, 48722, 48724, 48726, 48728

Halogen Exam Light III with Fiberoptic Light Cable

Model #’s - 48780, 48782, 48784, 48786, 48788

Halogen Exam Light III with Neonate Light Pipe

Model #’s - 48760, 48762, 48764, 48766, 48768

Halogen Exam Light III Light Box with Power Cord

Model #’s - 48740, 48742, 48744, 48746, 48748

INTRODUCTION

Thank you for purchasing the Welch Allyn Halogen Exam Light III. We believe

that it is the highest quality product of its kind available in the world today.

By following the simple guidelines found within this manual, you should be

rewarded with years of dependable, trouble free performance. If you have

any questions or concerns please feel free to contact our customer or

technical service departments at (800) 535-6663 during normal business

hours.

Welch Allyn remains committed to providing innovative, quality diagnostic

products for healthcare professionals. Call us at (800) 535-6663 to request a

full line product catalog or visit us at our Web Site, www.WelchAllyn.com.

SYMBOL DESCRIPTIONS

Attention: Consult user’s manual for additional information.

Warning: Risk of fire. Replace fuses as marked.

Caution: High Temperatures

Caution: High Intensity Light

WARNINGS & CAUTIONS

WARNING: The user of this equipment should be thoroughly trained

in the medical procedures appropriate to the utilization of this

instrumentation. Furthermore, time should be taken to read and

understand the instructions contained within this manual prior to use

of this product. Instructions for other equipment used in conjunction

with the Exam Light III (for example: suction machines,

electrosurgical generators, etc.) should also be read and understood.

Failure to understand the operating requirements for this product

may result in injury to yourself, the patient and/or may damage the

instrument.

CAUTION: Electric Shock Hazard - Remove power cord from

electrical outlet and allow lamp to cool before replacing (Welch

Allyn lamp # 04200).

DANGER: Risk of explosion if used in the presence of flammable

anesthetics.

CAUTION: Federal Law restricts this device to sale by or on the order

of a physician.

CAUTION: Illumination is intense - Do not stare at the light source in

operation. May be harmful to eyes.

CAUTION: Use the examination light in its intended working range of

12 to 24 inches. Exposures at closer distances may be harmful to

skin.

WARNING: Do not perform neonatal trans-illumination without the

use of the #48210 neonatal trans-illuminator (with U.V. filter). Do not

remove the focusing sleeve from the light pipe and use the light pipe

for trans-illumination. Severe burns may result.

General practices to minimize risk of harm to the skin from optical

radiation hazards include: minimizing illumination intensity at the tis-

sue examination site, minimizing exposure times, and taking addi-

tional precautions when skin sensitivity has been altered through

tissue trauma or the use of anesthesia.

General good practices to minimize risk of harm to the eyes from

optical radiation hazards include: avoid looking at bright light sources

and their reflections, and protect eyes where normal pupil sizes and

aversion responses are not present.

There are no user serviceable/replaceable parts other than lamp and

fuses. Please refer any other service to qualified and authorized

service centers.

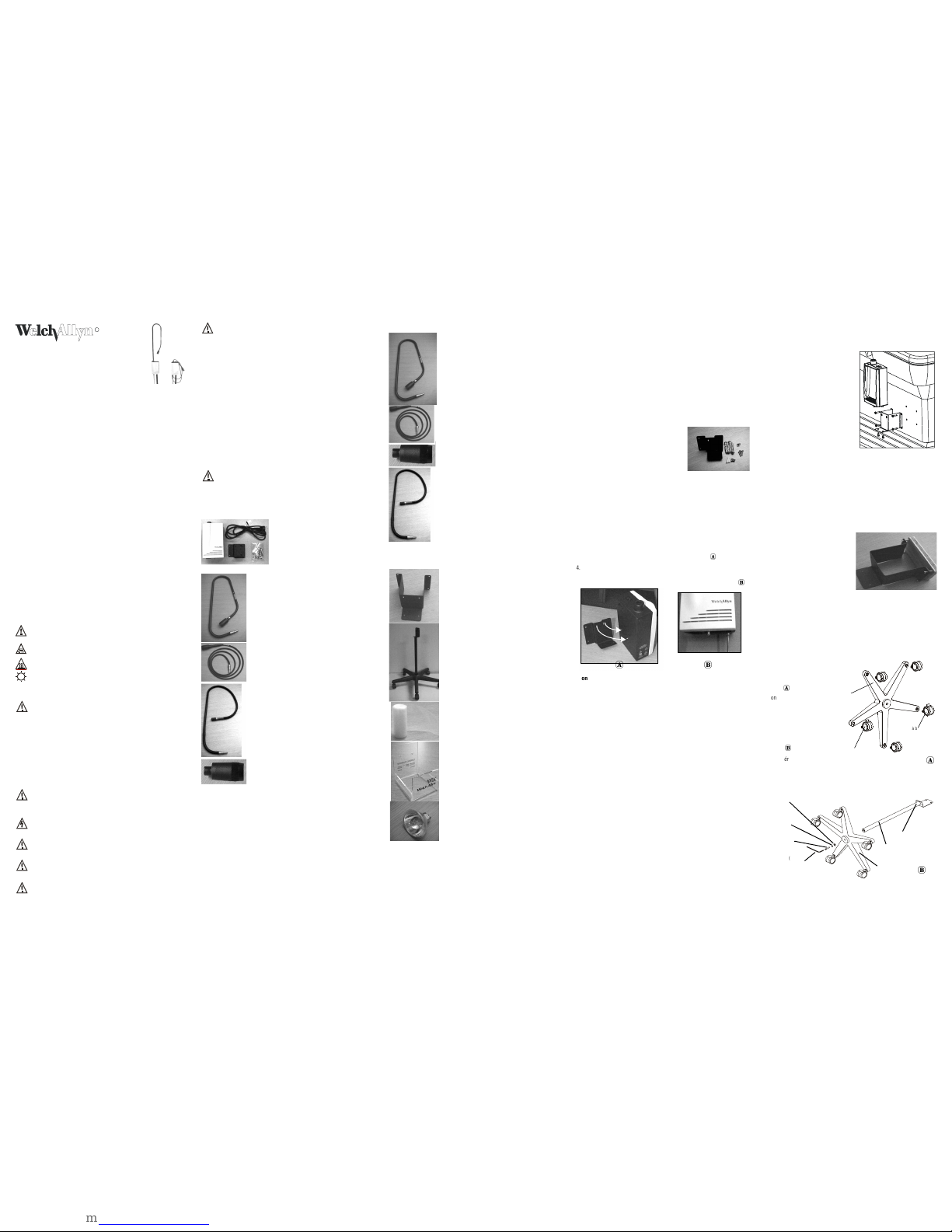

COMPONENTS

Standard

Light Box, Power Cord and Wall Mount

Model 48740 (Domestic)

Model 48742 (Europe)

Model 48744 (UK)

Model 48746 (Australia)

Model 48748 (Japan)

Fiberoptic Light Pipe (shown with focusing sleeve)

Model 48200

(Included only with Model #’s 48700, 48722,

48724, 48726, and 48728)

Fiberoptic Light Cable (shown with focusing sleeve)

Model 48220

(Included only with Model #’s 48780, 48782,

48784, 48786, and 48788)

Neonatal Transilluminator

Model 48210

(Included only with Model #’s 48760, 48762,

48764, 48766, and 48768)

Focusing Sleeve

Model 48605

(Included only with Model #’s 48700, 48722, 48724,

48726, 48728, 48780, 48782, 48784, 48786, and 48788)

Accessories

Fiberoptic Light Pipe (Shown with Focusing Sleeve)

Model 48200

Fiberoptic Light Cable (Shown with Focusing Sleeve)

Model 48220

Focusing Sleeve

Model 48605

Neonatal Transilluminator

Model 48210

The optional neonatal Light Pipe/

transilluminator is used to assist in the

diagnosis of pneumothorax, to locate blood

vessels, etc. This transilluminator

incorporates a permanently attached

ultraviolet filter that minimizes the

transmission of ultraviolet light. The standard

Fiberoptic Light Pipe or Fiberoptic Light Cable

should NOT be used for transillumination of

neonates.

Table Mount Bracket

Model 48859

Mobile Stand

Model 48850

Disposable Sheaths

Model 52640

Disposable Sheath Dispenser

Model 52641

35W Halogen Replacement Lamp

Model 04200

MOUNTING

Use one of the following three mounting options in order to ensure proper

operation of the light box.

Wall Mount

Choose appropriate mounting location. The length of the light pipe is 4 feet

totally extended (fiberoptic light cable is 7.5 feet). When choosing a mounting

location, keep these dimensions in mind in addition to accounting for the

actual application the light will be used for and what portion of the

examination table will need to be accessed.

1. Using the mounting plate as a template, mark drilling holes as needed

(depending on your wall type).

2. Dry Wall, Paneling, Plywood or Plaster

(1/8 inch (.3 cm) to 5/8 inch (1.6 cm)

thick) - drill four (4) 3/8 inch (1cm) holes,

insert hollow metal wall anchor

assembly.

3. Concrete Block - drill four (4) 3/16 inch

(.5 cm) holes, insert plastic anchors. Use #8 x 1/2 inch screws to

secure.

4. Metal Panel or Plywood walls greater than 5/8 inch (1.60 cm) thick -

drill four (4) 1/8 inch (.3 cm) holes. Use #8 x 1 inch screws to secure.

5. Once holes are drilled, install the mounting plate with the appropriate

screws. Completely tighten the screw so there is no gap between the

screw head and the mounting plate.

6. Mount the Light Box to the plate by inserting the pins on the backof the

light box into the slots on the mounting plate. Let the light box drop

down to position the pins into the narrow portion of the mounting slots



7. To secure the Light Box to the plate, insert two (2) .50” (1.27cm) screws

through the bottom of the mounting plate and tighten into the bottom

of the Light Box using a phillips head screwdriver



NOTE: Some exam table manufacturers supply mounting hardware for

installation of the Exam Light III. Check with your table supplier for

availability.

WARNING: It is the responsibility of the health facility of user to ensure that

the mounting bracket is securely anchored to the wall or table, or that the

mobile stand is securely assembled, and the exam light is securely fastened

to the bracket or stand as directed below. Give consideration to the load that

is placed upon the mount. Welch Allyn, Inc. does not accept responsibility for

any installation, nor for damage or injury arising from the installation of any

mounting bracket or mobile stand, regardless of the type of fasteners and

technique used.

1. Determine the side of the table that is most optimal for mounting the

light. Consider the location of the nearest power outlet and patient

traffic.

NOTE: Verify that the top of the mounting bracket is at least 10 inches (25.4

cm) below the table top cushion and that the mounting position will not

interfere with the operation of the table.

2. Using the mounting plate as a template, mark the hole locations on the

table and drill four (4) .25 inch (.64 cm) holes in the table.

3. Using four 8-32 screws with lock washers and nuts, install the

mounting plate to the table as shown in the diagram.

4. Mount the light box to the plate by inserting the pins on the back of the

light box into the slots on the mounting plate. Let the light box drop

down to position the pins into the narrow portion of the mounting slots.

5. To secure the Light Box to the mounting plate, insert two (2) .50” (1.27

cm) screws through the bottom of the mounting plate and tighten into

the bottom of the Light Box using a Phillips head screwdriver.

NOTE: Some tables require additional reinforcement of the mounting bracket

to support the mounted light. In this case, we recommend using a 1” (2.5 cm)

thick piece of plywood. When employing this reinforcement to the bracket,

please follow instructions 6 - 11 below.

6. Trace the outline of the mounting plate and mark the hole locations on

a 3/4 inch (1.9cm) thick piece of plywood.

7. Cut the piece of wood to the outline size and drill four .25 inch (.64cm)

holes.

8. Using the mounting plate as a template, mark the hole locations on the

table and drill (4) .25 inch (.64 cm) holes in the table.

9. Using four 8-32 x 2 inch (5.08 cm) screws with lock washers and nuts,

install the block of wood and mounting plate to the table as shown in

the diagram.

10. Mount the light box to the plate by inserting the pins on the back of the

light box into the slots on the mounting plate. Let the light box drop

down to position the pins into the narrow portion of the mounting slots.

11. To secure the Light Box to the mounting plate, insert two (2) .50”

(1.27cm) screws through the bottom of the mounting plate and tighten

into the bottom of the Light Box using a phillips head screwdriver.

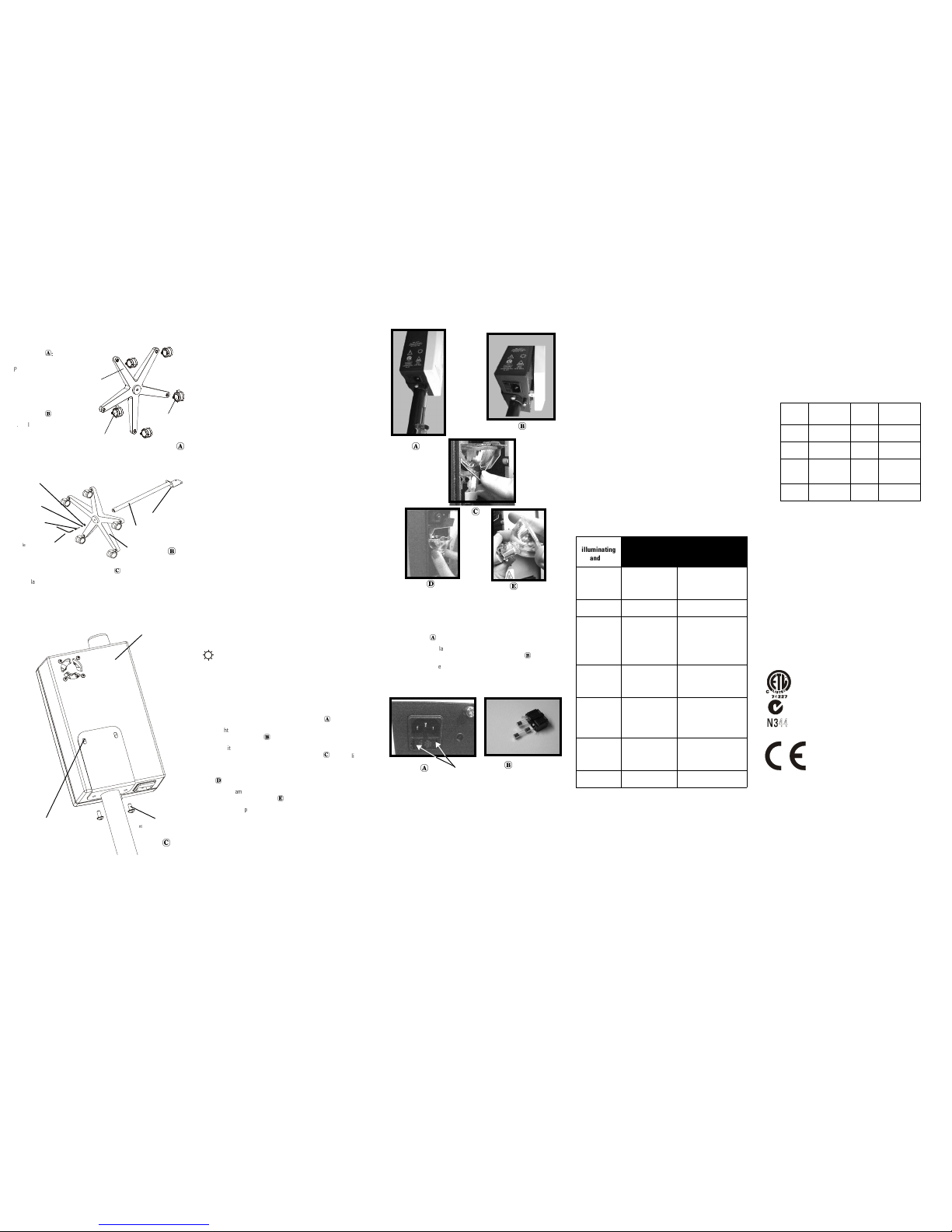

Halogen Exam Light III





Mobile Stand

(Model # 48850)

Caster/Base Assembly

Instructions



Push casters into the holes of

the base until they “snap” into

place. Alternate casters as

shown.

Base/Column Assembly

Instructions



1. Insert column into

center hole of base.

2. Insert .25 inch (.64 cm)

lock washer, .75 inch

(1.9 cm) flat washer and

1 1/4” (3.2 cm) socket head bolt into center hole. Tighten socket head

bolt with hex socket wrench.

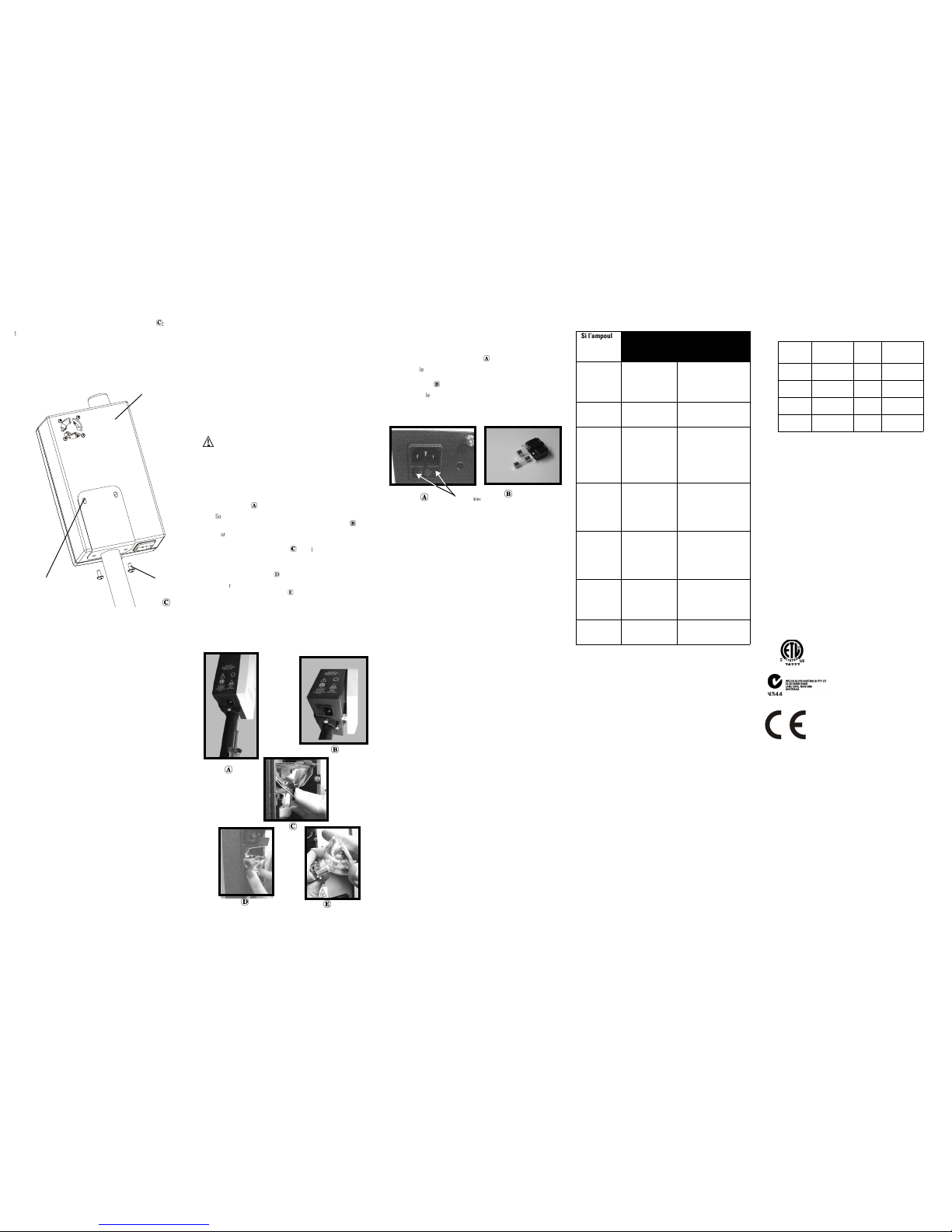

Exam Light/Mounting Plate Instructions



1. Place the keyhole pins on the back of the Exam Light into the slots on

the top of the mounting plate and slide down.

2. Line up the screw holes on the bottom of the Exam Light with the screw

holes on the mounting plate.

3. Insert the .50 inch (1.27 cm) screws through the bottom of the mounting

plate and tighten with a phillips head screw driver (not included).

SET-UP AND OPERATION

Set Up

1. Secure the Light Box to one of the mounting options per the appropriate

instructions.

2. Insert the Fiberoptic Light Pipe, Fiberoptic Light Cable, or Neonate Light

Pipe into the light pipe receptacle on the top of the Light Box.

3. Plug the power cord into the base of the Light Box and the remaining

end into a grounded AC outlet.

4. Toggle the light switch to the “ON” position to operate.

NOTE: Remember that the Fiberoptic Light Pipe, Fiberoptic Light Cable, and

Neonate Light Pipe contain several thousand individual optical fibers,

therefore appropriate handling is required to ensure long fiber life. Do not

bend the flexible portions of the light pipe at acute angles as this will break

individual fibers and reduce light transmission. For example, do not bend the

semi-flexible middle portion of the Fiberoptic Light Pipe more than 180

degrees and do not bend the proximal and distal sections more than 90

degrees. Be careful not to pull on the Fiberoptic Light Cable as this may cause

fibers to break.

Operation Of Light Pipe

The flexible portions of the Fiberoptic Light Pipe are designed to be

articulated, but not twisted. Twisting or applying torque to the flexible

sections will greatly decrease the life of the Light Pipe. This type of

movement will cause premature drooping of the Light Pipe (will not stay in

place once positioned) and eventually will result in breakage of the fiberoptic

bundle. For best results, always position the Light Pipe by moving it in the

same direction as gravity. For example, if the pipe needs to be raised, raise it

above the desired position and then lower it into place.

NOTE: Upon manufacture, the Light Pipe is tested to assure maintenance of

positioning and to verify the absence of noise upon articulation. Over a period

of time and use, it is normal for the Light Pipe positioning capability to reduce

and soften becoming less obedient. Abnormal softening or occurrence of

noise upon articulation should be reported to Welch Allyn Technical Service

(315-685-4560) immediately.

Operation of Focusing Sleeve

The focusing sleeve at the end of the Fiberoptic Light Pipe and Fiberoptic

Light Cable provides adjustment of the illumination spot size. Twisting the

knurled portion of the focusing sleeve in a clockwise direction will make the

spot smaller. Twisting the knurled portion of the focusing sleeve in a

counterclockwise direction will increase the spot size.

LAMP REPLACEMENT

CAUTION: Lamp may be hot. Allow the lamp to cool before replacing.

1. Turn the unit off and unplug the power cord from both the wall outlet

and the Light Box.

2. Remove the unit from the patient area.

3. Using a screwdriver, loosen the single panel fastener that protrudes

from the bottom of the unit. As the screw is loosened, there will be a

noticeable “drop” as the front cover is released.



4. Slightly lift the bottom of the front cover toward you and then slide the

cover up to remove it.



5. For initial lamp replacement only: Grasp wire clip at top of lamp. Rotate

clip toward the base of the unit until it pops out.



Discard clip. It was

for shipping purposes only.

6. Grasp the lamp connector and pull the lamp straight out of its holder.



7. Pull the lamp from its connector and replace it with Welch Allyn

Replacement Lamp #04200.



8. Push the lamp back into the holder.

9. Attach the front cover by sliding the tabs at the top of the cover into the

slots at the top of the back housing and then tightening the screw at

the bottom of the unit.

10. Return the unit to the patient area and plug power cord back into

bottom of unit and wall outlet.

FUSE REPLACEMENT

1. Turn the unit off and remove the power cord from both the wall outlet

and the light box.

2. Press the tabs on both ends of the fuse drawer in and pull the fuse

drawer out.



3. Remove and replace new fuses of the same type. There is no required

orientation of the fuses. Be sure to replace both fuses.



4. Reinsert the fuse holder by pressing it into the power connector until it

snaps into place.

5. If the new fuses blow, immediately contact Welch Allyn Technical

Service (315-685-4560).

CLEANING

Focusing Sleeve

For best results, use the disposable sheath model #52640.

1. Remove the focusing sleeve from the Fiberoptic Light Pipe or Fiberoptic

Light Cable by rotating it counterclockwise to unthread.

2. Use a cotton swab soaked in warm water and mild detergent to clean

the distal end of the Fiberoptic Light Pipe or Light Cable, the proximal

side of the Focusing Sleeve (small end), and distal window on the large

end on the Focusing Sleeve.

3. Dry using a new cotton swab.

4. Reassemble the Focusing Sleeve to the Light Pipe or Light Cable by

rotating clockwise.

WARNING: Do not clean any part of the focusing sleeve with alcohol. Clean

only with a mild detergent and water.

NOTE: The focusing sleeve should not be sterilized or immersed.

Fiberoptic Light Pipe, Light Cable, Neonate Light Pipe

For best results, use the disposable sheath model #52640.

External surfaces may be cleaned with a solution of warm water and mild

detergent.

NOTE: The Fiberoptic Light Pipe, Light Cable, and Neonate Light Pipe should

not be sterilized or immersed.

Light Box

Note: The Light Box should not be sterilized or immersed.

1. Prior to cleaning, turn power off and disconnect the power cord from

both the wall outlet and the Light Box.

2. The external surfaces may be cleaned by wiping with a cloth dampened

with mild soap and water or by using the following cleaning/

disinfecting solutions. DO NOT IMMERSE.

• 70% Isopropyl Alcohol

• 10% mild bleach solution

• 10% Iodine Based Solution

The power cord may be wiped clean using the same cleaning/disinfecting

solutions listed above. Wipe dry with a clean cloth. Care must be taken not to

get the prongs wet. DO NOT IMMERSE.

TROUBLESHOOTING

MAINTENANCE AND REPAIR

For minor trouble, refer to the troubleshooting section in this manual for

possible causes and corrective action. Only qualified personnel should make

electrical inspections of the Welch Allyn Light Box. To locate qualified

personnel, contact your local authorized Welch Allyn distributor, or call Welch

Allyn directly at 315-685-4560. Tampering with the unit will automatically

void all warranties expressed or implied.

WARRANTY

Light Box - Welch Allyn guarantees that the Light Box is free of any

manufacturing defects or Welch Allyn will repair or replace, free of charge,

any parts proven to be defective through causes other than misuse, neglect,

damage in shipment and normal wear and tear. The warranty is for a one year

period from the original date of purchase.

Fiberoptic Light Pipe - The fiberoptic light pipe has been designed to not drift

to a new position once positioned for an exam if the Light Box is mounted

vertically according to the instructions. The warranty is for a one year period

from the original date of purchase provided that the light pipe has not been

tampered with or abused. Any Light Pipe that does not meet these

performance requirements will be repaired or replaced at no charge to the

customer.

SPECIFICATIONS

Electrical

Power Cord

#18AWG, 3 wire grounded cord set, 8 feet (2.5 meters) long.

Physical Characteristics

Weight: 4.75 lb (2.16 Kg), light box only

Light Box H: 8.75 inches (22.23 cm)

Dimensions: W: 5.25 inches (13.34 cm)

D: 3.50 inches (8.89 cm)

Environment

Operating: 60°F (15°C) to 104°F (40°C), 75%

R.H. Max, 500 hPa - 1060 hPa Altitude

Transport/Storage: -4°F (-20°C) to 120°F (49°C), 95%

R.H. Max, 500 hPa - 1060 hPa Altitude

Equipment Classification

Class I, Continuous Operation

IPXØ: Not protected against the ingress of water.

Approvals

IEC 60601-1, UL 2601-1, CAN/CSA C22.2 No

601.1, AS3200.1, IEC 60601-1-2

EMC Framework of Australia

The CE mark on this product indicates that it has been

tested to and conforms with the provisions noted within

the 93/42/EEC Medical Device Directive.

Authorized European Representative Address:

European Regulatory Manager

Welch Allyn Ltd.,

Kells Road, Navan,

County Meath, Republic of Ireland.

Tel.: 353-46-79060

Fax: 353-46-27128

NOTE: This product complies with current required standards for

electromagnetic interference and should not present problems to other

equipment or be affected by other devices. As a precaution, avoid using this

device in close proximity to other equipment.

NOTE: This product contains no hazardous materials. Its disposal will not

contaminate or harm the environment, or present any risk to individuals

disposing of the product. As a precaution, it is recommended you contact your

local disposal and/or recycling authority for information regarding the

disposal of the equipment.

Locking Caster

Locking

Caster

Base



Hex Socket Wrench

(Allen Wrench)

Socket Head Bolt

.25 inch (.64 cm)

Lock Washer

.75 inch (1.9 cm)

Flat Washer

Base

Column

Mounting Plate



.50 inch (1.27 cm)

mounting screw

Exam Light

Keyhole Pin in slot.















Fuse Tabs

If lamp is not

illuminating

and…

Possible Cause Solution

fan is not oper-

ating.

Light box is not

plugged into either

the wall outlet or the

power cord socket.

Plug the power cord into

the wall outlet and power

cord socket at bottom of

unit.

Power switch is not

turned on.

Depress the green side of

the power switch.

One or both fuses

have blown.

Replace both fuses. Follow

the instructions in the fuse

replacement section. If

fuses continue to blow,

return Light Box to an

authorized repair center.

Power cord is dam-

aged. This may cause

intermittent opera-

tion.

Replace the power cord

with a new Welch Allyn

power cord.

No power is sup-

plied to the wall out-

let.

Verify that the wall outlet

has power by checking the

circuit breaker status and

by operating other equip-

ment at that wall outlet.

fan is operating. The lamp has burned

out.

Replace with a new Welch

Allyn lamp, model # 04200.

Refer to the Lamp Replace-

ment Section.

If light output

seems low.

Lamp is not in opti-

mal orientation.

Rotate lamp 90° in the

lamp holder.

Ref

Model Input Output Fuse

48740 120VAC∼60Hz,

400mA

12VAC,

3.0A

T500mAL,

250V

48742 230VAC∼50Hz,

250mA

12VAC,

3.0A

T315mAL,

250V

48744 230/

240VAC∼50Hz,

250mA

12VAC,

3.0A

T315mAL,

250V

48748 100VAC∼50/

60Hz, 500mA

12VAC,

3.0A

T630mAL,

250V

WELCH ALLYN AUSTRALIA PTY LTD

18-20 ORION ROAD

LAND COVE, NSW 2066

AUSTRALIA

488119E Rev. A

Halogen Exam Light III avec conduit de lumière à fibre

optique

REF - 48700, 48722, 48724, 48726, 48728

Halogen Exam Light III à câble de transmission à fibre

optique

REF - 48780, 48782, 48784, 48786, 48788

Halogen Exam Light III avec conduit de lumière à fibre

optique pour nouveau-nés

REF - 48760, 48762, 48764, 48766, 48768

Boîte à lumière de Halogen Exam Light III avec cordon

d’alimentation

REF - 48740, 48742, 48744, 48746, 48748

Merci d’avoir acheté la lampe d’examen Halogen Exam Light III de Welch

Allyn. Nous pensons qu’il s’agit du produit de la plus haute qualité de cette

sorte qui existe actuellement au monde. Si vous suivez les simples directives

présentées dans ce manuel, ce dispositif vous fournira une performance

fiable et sans problème pendant de nombreuses années. En cas de questions

ou de problèmes, n’hésitez pas à contacter nos services clientèle ou

technique au (800) 535-6663 aux heures normales de bureau.

Welch Allyn poursuit son engagement à fournir des produits diagnostiques

novateurs de qualité aux spécialistes médicaux. Appelez-nous au (800) 535-

6663 pour recevoir un catalogue de notre ligne de produits ou visitez notre

site Web au www.WelchAllyn.com.

DESCRIPTION DES SYMBOLES

Attention : Consulter le Manuel d’utilisation pour des informations

supplémentaires.

Avertissement : Risque d’incendie. Remplacer les fusibles selon les

indications.

Attention : Températures élevées

Attention : Lumière à haute intensité

DESCRIPTION DES SYMBOLES

AVERTISSEMENT : L’utilisateur de ce matériel doit avoir reçu une

formation approfondie sur les techniques médicales appropriées

quant à l’utilisation de cet instrument. Il convient par ailleurs, de

prendre le temps de lire attentivement les instructions présentées

dans ce manuel avant d’utiliser ce dispositif. Il convient également

de lire attentivement le mode d’emploi des autres appareils utilisés

en conjonction avec l’Exam Light III (par exemple, machines

d’aspiration, générateurs électrochirurgicaux, etc.). Une

compréhension incomplète des exigences de fonctionnement de ce

dispositif peut être à l’origine de lésions de l’utilisateur, du patient

et/ou de détériorations de l’instrument.

ATTENTION : Risque de décharge électrique. Débrancher le cordon

d’alimentation de la prise électrique et laisser l’ampoule se refroidir

avant de la remplacer (ampoule Welch Allyn no04200).

DANGER : Risque d’explosion si ce dispositif est utilisé en présence

d’anesthésiques inflammables.

ATTENTION : La réglementation américaine n'autorise la vente de ce

produit que sur prescription médicale.

ATTENTION : L’éclairage est intense. Ne pas regarder la source

lumineuse lorsqu’elle est allumée. Risque d’effet nocif pour les yeux.

ATTENTION : Utiliser la lampe d’examen à la distance de travail

prévue de 30 à 60 cm. Une exposition à des distances plus

rapprochées peut avoir un effet nocif sur la peau.

AVERTISSEMENT : Ne pas réaliser une transillumination néonatale

sans utiliser le transilluminateur néonatal no48210 (pourvu d’un

filtre UV). Ne pas retirer le manchon de mise au point du conduit de

lumière pour utiliser celui-ci à des fins de transillumination, sous

risque de sévères brûlures.

Les pratiques générales pour minimiser les risques d’effet nuisible

pour la peau provenant des rayonnements optiques comprennent : la

minimisation de l’intensité de l’éclairage au site d’examen des

tissus, la minimisation des durées d’exposition et la prise de

précautions supplémentaires lorsque la sensibilité de la peau a été

altérée par un traumatisme tissulaire ou l’emploi d’anesthésique.

Les bonnes pratiques générales pour minimiser les risques d’effet

nuisible pour les yeux provenant des rayonnements optiques

comprennent : éviter de regarder directement les puissantes sources

de lumière et leurs réflexions, et protéger les yeux lorsque la taille

des pupilles est normale et que les réactions d’aversion sont

absentes.

Ce dispositif ne contient pas de pièces réparables ou remplaçables

par l’utilisateur autres que l’ampoule et les fusibles. Veuillez confier

toute autre réparation à un centre de réparation habilité et agréé.

COMPOSANTS

Modèle standard

Boîte à lumière, cordon d’alimentation et

monture murale

Modèle 48740 (États-Unis)

Modèle 48742 (Europe)

Modèle 48744 (Royaume-Uni)

Modèle 48746 (Australie)

Modèle 48748 (Japon)

Conduit de lumière à fibre optique (illustré avec le

manchon de mise au point)

Modèle 48200

(Inclus seulement avec les modèles n° 48700, 48722,

48724, 48726 et 48728)

Câble de transmission à fibre optique (illustré avec le

manchon de mise au point)

Modèle 48220

(Inclus seulement avec les modèles n° 48780, 48782,

48784, 48786 et 48788)

Transilluminateur néonatal

Modèle 48210

(Inclus seulement avec les modèles n° 48760, 48762,

48764, 48766 et 48768)

Manchon de mise au point

Modèle 48605

(Inclus seulement avec les modèles n° 48700, 48722,

48724, 48726, 48728, 48780, 48782, 48784, 48786 et

48788)

Accessoires

Conduit de lumière à fibre optique (illustré avec le

manchon de mise au point)

Modèle 48200

Câble de transmission à fibre optique (illustré avec le

manchon de mise au point)

Modèle 48220

Manchon de mise au point

Modèle 48605

Transilluminateur néonatal

Modèle 48210

Le conduit de lumière/transilluminateur néonatal

optionnel est conçu en tant qu’aide dans le cadre du

diagnostic d’un pneumothorax pour repérer les

vaisseaux sanguins et autres structures. Ce

transilluminateur comprend un filtre ultraviolet

incorporé de façon permanente qui minimise la

transmission des rayons UV. Ceci évite une élévation de

la température cutanée à plus de 4 °C lorsque le

dispositif est en contact avec la peau pendant cinq

minutes ou plus longtemps. Ne pas utiliser le conduit

de lumière standard pour une transillumination chez

des nouveau-nés.

Support pour monture sur table

Modèle 48859

Support mobile

Modèle 48850

Gaines jetables

Modèle 52640

Distributeur de gaines jetables

Modèle 52641

Ampoule halogène 35 W de rechange

Modèle 04200

MONTAGE

Faire appel à l’une des trois options de montage suivantes afin d’assurer le

bon fonctionnement de la boîte à lumière.

Monture murale

Choisir un endroit de montage approprié. Le conduit de lumière mesure 1,20

m lorsqu’il est complètement déployé (le câble de transmission à fibre

optique mesure 2,30 m). Au moment de choisir l’endroit de montage,

conserver ces dimensions à l’esprit outre l’application actuelle pour laquelle

la lampe sera utilisée et la partie de la table d’examen à laquelle on aura

besoin d’avoir accès.

1. En utilisant la plaque de montage comme modèle, marquer les trous à

percer selon les besoins (en fonction du type de mur).

• Cloison sèche, lambris d’appui,

contreplaqué ou plâtre (0,3 cm à 1,6

cm d’épaisseur) : percer quatre (4)

trous de 1 cm et insérer des chevilles

métalliques creuses.

• Bloc en béton°: percer quatre (4) trous

de 0,5 cm et insérer des chevilles en

plastique. Fixer en place à l’aide de

vis n° 8 de 1,3 cm.

• Panneau métallique ou murs en contreplaqué de plus de 1,6 cm

d’épaisseur : percer quatre (4) trous de 0,3 cm. Fixer en place à

l’aide de vis n° 8 de 2,5 cm.

2. Une fois les trous percés, installer la plaque de montage à l’aide des

vis appropriées. Serrer les vis à fond pour éliminer tout espace entre

les têtes de vis et la plaque de montage.

3. Monter la boîte à lumière sur la plaque en insérant les broches situées

au dos de la boîte à lumière dans les fentes de la plaque de montage.

Laisser la boîte à lumière retomber en place afin de positionner les

broches dans la partie étroite des fentes de montage.



4. Pour fixer la boîte àlumière à la plaque, insérer deux (2) vis de 1,27 cm

par la partie inférieure de la plaque de montage et serrer dans la partie

inférieure de la boîte à lumière à l’aide d’un tournevis cruciforme.



Monture sur table

(Modèle n° 48859)

REMARQUE : Certains fabricants de tables d’examen fournissent le matériel

nécessaire pour l’installation de la lampe Exam Light III. Vérifier sa

disponibilité auprès du fournisseur de la table.

AVERTISSEMENT : Il incombe à l'établissement médical de l'utilisateur de

s'assurer que le support de montage est bien fixé au mur ou à la table ou que

le support mobile est bien assemblé, et que la lampe d'examen est

correctement fixée sur son support, conformément aux directives ci-dessous.

On doit tenir compte de la charge placée sur la monture. Welch Allyn, Inc.

décline responsabilité pour toute installation, ainsi que pour tout dommage

ou blessure provenant de l'installation d'un support de montage ou d'un

support mobile, quel que soit le type de fixation et de technique utilisées.

1. Déterminer le côté de la table où le montage de la lampe sera optimal.

Tenir compte de l’emplacement de la prise de courant la plus proche et

du passage des patients.

REMARQUE : S’assurer que le dessus du support de montage est situé à au

moins 25,4 cm en dessous du coussin recouvrant la table et que la position du

montage ne gêne pas le fonctionnement de la table.

2. En utilisant la plaque de montage comme modèle, marquer les

emplacements des trous sur la table et perforer quatre (4) trous de 0,64

cm dans la table.

3. À l’aide de quatre vis n° 8 de 5,08 cm pourvues de rondelles de blocage

et d’écrous, fixer le bloc de bois et la plaque de montage à la table

ainsi qu’illustré sur le schéma.

4. À l'aide de 4 vis 8-32 munies de rondelles et d'écrous, fixer la plaque

de montage à la table ainsi que l'illustre le schéma. Fixer la boîte à

lumière à la plaque en insérant les broches au dos de la boîte à lumière

dans les fentes de la plaque de montage. Laisser la boîte à lumière

s'abaisser afin de positionner les broches dans la partie étroite des

fentes de montage.

5. Pour fixer la boîte à lumière à la

plaque de montage, insérer deux

(2) vis de 1,27 cm par la partie

inférieure de la plaque de

montage et serrer dans la partie

inférieure de la boîte à lumière à

l’aide d’un tournevis cruciforme.

REMARQUE : Certaines tables

nécessitent un renforcement

supplémentaire du support de montage

pour soutenir la lampe montée. Dans

ce cas, il est recommandé d'utiliser un

épais morceau de contreplaqué (2,5

cm). Si l'on recourt au renforcement du

support, suivre les étapes 6 à 11 décrites ci-dessous.

6. Tracer le contour de la plaque de montage et marquer l’emplacement

des trous sur un morceau de contreplaqué de 1,9 cm d’épaisseur.

7. Couper le morceau de bois à la taille du contour et percer quatre (4)

trous de 0,64 cm.

8. En utilisant la plaque de montage comme modèle, marquer les

emplacements des trous sur la table et perforer quatre (4) trous de 0,64

cm dans la table.

9. À l’aide de quatre vis n° 8 de

5,08 cm pourvues de rondelles

de blocage et d’écrous, fixer le

bloc de bois et la plaque de

montage à la table ainsi

qu’illustré sur le schéma.

10. Fixer la boîte à lumière à la

plaque en insérant les broches

au dos de la boîte à lumière dans les fentes de la plaque de montage.

Laisser la boîte à lumière s'abaisser afin de positionner les broches

dans la partie étroite des fentes de montage.

11. Pour fixer la boîte à lumière à la plaque de montage, insérer deux (2) vis

de 1,27 cm par la partie inférieure de la plaque de montage et serrer

dans la partie inférieure de la boîte à lumière à l’aide d’un tournevis

cruciforme.

Support mobile

(Modèle n° 48850)

Montage des roulettes et de

la base



Enfoncer les roulettes dans les

trous de la base jusqu’à ce

qu’elles s’enclenchent en place.

L’illustration montre des

roulettes de rechange.

Montage de la base et de la

colonne



1. Insérer la colonne dans le

trou au centre de la base.

2. Insérer une de 0,64 cm, une rondelle plate de 1,9 cm et un boulon à

tête creuse dans le trou central. Serrer le boulon à tête creuse avec une

clé six-pans.

Halogen Exam Light III





Roulette à blocage

Roulette à

blocage

Base



Clé six-pans (clé

Allen)

Boulon à tête

creuse

Rondelle plate

Rondelle de

blocage

Base

Colonne

Plaque de montage



Montage de la lampe Exam Light à la plaque de montage



1. Placer les broches de blocage sur la partie postérieure de la lampe

Exam Light dans les fentes situées surla partie supérieure de la plaque

de montage et les glisser vers le bas.

2. Aligner les trous de vis situés sur la partie inférieure de la lampe Exam

Light avec les trous de vis situés sur la plaque de montage.

3. Insérer les vis de 1,27 cm par la partie inférieure de la plaque de

montage et serrer à l’aide d’un tournevis cruciforme (non inclus)..

INSTALLATION ET FONCTIONNEMENT

Installation

1. Fixer la boîte à lumière à l’une des options de montage conformément

aux instructions correspondantes.

2. Insérer le conduit de lumière à fibre optique, le câble de transmission

ou le conduit de lumière pour nouveau-nés dans le logement du conduit

de lumière situé sur la partie supérieure de la boîte à lumière.

3. Brancher le cordon d’alimentation dans la base de la boîte à lumière et

l’autre extrémité dans une prise secteur mise à la terre.

4. Basculer l’interrupteur en position ON (marche) pour allumer le

dispositif.

REMARQUE : Le conduit de lumière à fibre optique, le câble de transmission

et le conduit de lumière pour nouveau-nés contiennent plusieurs milliers de

fibres optiques individuelles qui nécessitent une manipulation appropriée

pour leur assurer une longue durée de service. Ne pas courber les parties

flexibles du conduit de lumière selon un angle prononcé sous risque de briser

les fibres individuelles et de réduire la transmission lumineuse. Par exemple,

ne pas courber la partie centrale semi-flexible du conduit de lumière à fibre

optique selon un angle de plus de 180° et ne pas courber les sections

proximale et distale selon un angle de plusde 90°. Veiller à ne pas tirer sur le

câble de transmission à fibre optique sous risque de briser les fibres.

Fonctionnement du conduit de lumière

Les parties flexibles du conduit de lumière à fibre optique sont conçues pour

être articulées mais non pour être tordues. Une torsion ou l’application d’un

couple surles sections flexiblesréduit considérablementla durée de vie utile

du conduit de lumière. Ce type de mouvement peut aboutir à une perte de

position prématurée du conduit de lumière (ne reste pas en place une fois

positionné) et éventuellement à la rupture du faisceau de fibres optiques.

Pour obtenir les meilleurs résultats, toujours positionner le conduit de lumière

en le déplaçant dans la même direction que la gravité. Si, par exemple, le

conduit doit être relevé, l’élever au-dessus de la position voulue pour

l’abaisser en place.

REMARQUE : Lors de sa fabrication, le conduit de lumière est testé pour

assurer le maintien de son positionnement et vérifier l’absence de bruit lors

de son articulation. À travers le temps et à l’usage, on peut s’attendre à une

réduction de sa capacité de positionnement et à un amoindrissement de sa

rigidité le rendant moins contrôlable. Signaler immédiatement une perte de

flexibilité anormale ou la présence d’un bruit lors de son articulation au

service technique de Welch Allyn en appelant le 315-685-4560.

Fonctionnement du manchon de mise au point

Le manchon de mise au point situé à l’extrémité du conduit de lumière et du

câble de transmission à fibre optique permet le réglage de la taille du spot.

Tourner la partie à molette du manchon de mise au point dans le sens des

aiguilles d’une montre pour diminuer la taille du spot. Tourner la partie à

molette du manchon de mise au point dans le sens contraire des aiguilles

d’une montre pour augmenter la taille du spot.

REMPLACEMENT DE L’AMPOULE

ATTENTION: L’ampoule peut être très chaude. La laisser refroidir

avant de la remplacer.

1. Mettre l’unité hors tension et débrancher le cordon d’alimentation de la

prise murale et de la boîte à lumière.

2. Enlever l’unité de la zone patient.

3. À l’aide d’un tournevis, desserrer le dispositif de fixation à un seul

panneau qui dépasse de la partie postérieure de l’unité. Une fois la vis

desserrée,on constate une « chute » perceptible lors dela libération du

panneau avant.



4. Soulever légèrement la partie inférieure du panneau avant vers

l’utilisateur, puis glisser le panneau vers le haut et le retirer.



5. Pour la mise en place initiale de l’ampoule seulement : Saisir le clip

métallique sur le dessus de l’ampoule. Tourner le clip vers la base de

l’unité jusqu’à ce qu’il se dégage.



Jeter le clip, qui n’était réservé

qu’aux fins d’expédition.

6. Saisir le connecteur de l’ampoule et retirer l’ampoule en la tirant tout

droit hors de son support.



7. Retirer l’ampoule du connecteur et la remplacer par une ampoule de

rechange Welch Allyn no 04200.



8. Pousser la nouvelle ampoule dans le support.

9. Fixer le panneau avant en place en glissant les ergots situés sur la

partie supérieure du panneau dans les fentes situées sur la partie

supérieure du boîtier, puis serrer la vis de la partie inférieure de l’unité.

10. Replacer l’unité dans la zone patient et brancher le cordon

d’alimentation dans la partie inférieure de l’unité et la prise murale.

REMPLACEMENT DES FUSIBLES

1. Mettre l’unité hors tension et débrancher le cordon d’alimentation de la

prise murale et de la boîte à lumière.

2. Appuyer sur les ergots situés aux deux extrémités du porte-fusibles et

tirer pour dégager le porte-fusibles.



3. Retirer les fusibles et les remplacer par des fusibles neufs du même

type. Leur orientation n’a pas d’importance. Veiller à remplacer les

deux fusibles.



4. Réinsérer le porte-fusibles en le pressant sur le connecteur

d’alimentation jusqu’à ce qu’il s’enclenche en place.

5. Si les nouveaux fusibles sautent, contacter immédiatement le service

technique Welch Allyn au (315-685-4560).

NETTOYAGE

Manchon de mise au point

Pour obtenir les meilleurs résultats, utiliser le modèle de gaine n°52640.

1. Retirer le manchon de mise au point du conduit de lumière ou du câble

de transmission à fibre optique en le dévissant dans le sens contraire

des aiguilles d’une montre.

2. Nettoyer l’extrémité distale du conduit de lumière ou du câble de

transmission à fibre optique, le côté proximal du manchon de mise au

point (petite extrémité) et la fenêtre distale de la grande extrémité du

manchon de mise au point à l’aide d’un tampon de coton trempé dans

de l’eau tiède et un détergent doux.

3. Sécher à l’aide d’un autre tampon de coton.

4. Remonter le manchon de mise au point au conduit de lumière ou au

câble de transmission en vissant dans le sens des aiguilles d’une

montre.

AVERTISSEMENT: Ne nettoyer aucune partie du manchon de mise au point à

l’alcool. Le nettoyer uniquement avec de l’eau et un détergent doux.

REMARQUE: Ne pas stériliser ni immerger le manchon de mise au point.

Conduit de lumière à fibre optique, Câble de transmission, Conduit de

lumière pour nouveau-nés

Pour obtenir les meilleurs résultats, utiliser le modèle de gaine n° 52640.

Les surfaces externes doivent être nettoyées avec une solution d’eau tiède et

de détergent doux.

REMARQUE : Ne pas stériliser ni immerger le conduit de lumière à fibre

optique, le câble de transmission ou le conduit de lumière pour nouveau-nés.

Boîte à lumière

Remarque : Ne pas stériliser ni immerger la boîte à lumière.

1. Avant le nettoyage, mettre la lampe hors tension et débrancher le

cordon d’alimentation de la prise murale et de la boîte à lumière.

2. Les surfaces externes peuvent être nettoyées en les essuyant avec un

chiffon humecté avec de l’eau et un détergent doux ou à l’aide de l’une

des solutions de nettoyage/désinfection suivantes. NE PAS

IMMERGER.

• Isopropanol à 70 %

• Solution d’eau de Javel à 10 %

• Solution d’iode à 10 %

3. Nettoyer le cordon d’alimentation en l’essuyant avec les mêmes

solutions de nettoyage/désinfection décrites ci-dessus. Le sécher avec

un chiffon propre. Veiller à ne pas mouiller les broches. NE PAS

IMMERGER.

4. Ne pas brancher la lampe dans une prise murale avant qu’elle ne soit

bien sèche.

GUIDE DE DÉPANNAGE

ENTRETIEN ET RÉPARATION

Pour des problèmes mineurs, se reporter à la section Guide de dépannage de

ce manuel pour des causes possibles et les mesures à prendre. Les

inspections électriques de la boîte à lumière Welch Allyn sont réservées à un

personnel habilité. Pourtrouver ce personnel, contacter le distributeur Welch

Allyn local agréé ou appeler directement Welch Allyn au 315-685-4560. Une

modification de l’unité annule automatiquement toutes garanties expresses

ou implicites.

GARANTIE

Boîte à lumière - Welch Allyn garantit que la boîte à lumière est exempte de

tous défauts de fabrication, sinon Welch Allyn réparera ou remplacera

gratuitement toutes pièces s’étant révélées défectueuses pour des raisons

autres qu’un mauvais usage, une négligence, des dégâts d’expédition et

l’usure normale. Cette garantie couvre une période d’un an à compter de la

date d’achat originale.

Conduit de lumière à fibre optique – Le conduit de lumière à fibre optique a

été conçu pour ne pas changer de position une fois positionné pour un

examen si la boîte à lumière est montée verticalement conformément aux

instructions. Cette garantie couvre une période d’un an à compter de la date

d’achat originale, pour autant que la boîte à lumière n’est pas été soumise à

une modification ou un usage abusif. Toute boîte à lumière ne se conformant

pas à ces exigences de performance sera réparée ou remplacée gratuitement.

CARACTÉRISTIQUES TECHNIQUES

Caractéristiques électriquesl

NdT : dans mAL, L signifie « Low breaking capacity » ou « faible pouvoir de

coupure

Cordon d’alimentation

N° 18AWG, cordon trois conducteurs avec mise à la terre, 2,5 m de

long.

Caractéristiques physiques

Poids : 2,16 kg, boîte à lumière seulement

Dimensions de la H : 22,23 cm

boîte à lumière : l : 13,34 cm

Prof. : 8,89 cm

Contraintes ambiantes

Fonctionnement : 15 °C à 40 °C,

Hum. rel. max 75 %, Altitude 500 hPa à 1060 hPa

Transport/Stockage : -20 °C à 49 °C,

Hum. rel. max 95 %, Altitude 500 hPa à 1060 hPa

Classification du matériel

Classe I, Fonctionnement continu

IPXØ : Non protégé contre la pénétration de l’eau.

Homologations

CEI 60601-1, UL 2601-1, CAN/CSA C22.2 No

601.1, AS3200.1, CEI 60601-1-2

Normes Framework of Australia pour CEM

La marque CE sur ce produit indique qu’il a été testé et

est conforme aux dispositions mentionnées dans la

Directive sur les dispositifs médicaux 93/42 de la CEE.

Adresse du représentant agréé en Europe:

Directeur des règlements européens

Welch Allyn Ltd.,

Kells Road, Navan,

County Meath, République d’Irlande

Tél. : 353-46-79060

Fax : 353-46-27128

REMARQUE : Cedispositif est conforme aux normes actuellesexigées surles

interférences électromagnétiques et ne doit pas présenter de problème pour

d’autres appareils ni être affecté par leur fonctionnement. À titre de

précaution, éviter d’utiliser ce dispositif en proximité étroite avec d’autres

appareils.

REMARQUE : Ce dispositif ne contient aucune matière dangereuse. Sa mise

au rebut ne risque pas de contaminer ou d’avoir un effet nocif sur

l’environnement, ni de présenter un danger aux personnes chargées de sa

mise au rebut. À titre de précaution, il est recommandé de contacter

l’organisme de mise au rebut et/ou de recyclage local pour des informations

sur la mise au rebut de cet appareil.

Vis de montage de 1,27 cm

Lampe Exam Light

Broche de blocage

dans la fente















Ergots des fusibles

Si l’ampoule

ne s’allume

pas et...

Cause possible Solution

le ventilateur ne

fonctionne pas

La boîte à lumière

n’est pas branchée à

la prise murale ou au

cordon d’alimenta-

tion.

Brancher le cordon d’alimen-

tation à la prise murale et à

celle en partie inférieure de

la lampe.

L’interrupteur d’ali-

mentation n’est pas

sur marche.

Appuyer sur le côté vert de

l’interrupteur d’alimentation.

L’un ou les deux fusi-

bles ont sauté.

Remplacer les deux fusi-

bles. Suivre les instructions

de la section Remplacement

des fusibles. Si les fusibles

continuent à sauter, envoyer

la boîte à lumière à un cen-

tre de réparation agréé.

Le cordon d’alimen-

tation est endom-

magé, ce qui peut

provoquer un fonc-

tionnement intermit-

tent.

Le remplacer par un cordon

d’alimentation Welch Allyn

neuf.

La prise murale ne

reçoit pas d’alimen-

tation.

S’assurer que la prise

murale est alimentée en

vérifiant l’état du disjoncteur

et en faisant fonctionner

d’autres appareils dans cette

prise murale.

le ventilateur

fonctionne

L’ampoule a brûlé. La remplacer par une

ampoule Welch Allyn neuve,

n°de modèle 04200. Se

reporter à la section Rem-

placement de l’ampoule.

Si l’émission

lumineuse sem-

ble faible

L’ampoule n’est pas

orientée de façon

optimale.

Tourner l’ampoule à 90°

dans son support.

N° de

modéle Entrée Sortie Fusible

48740 120V c.a.

∼60Hz, 400µA

12V c.a.,

3.0A

T500mAL,

250V

48742 230V c.a.

∼50Hz, 250µA

12Vc.a.,

3.0A

T315mAL,

250V

48744 230/240V c.a.

∼50Hz, 250µA

12V c.a.,

3.0A

T315mAL,

250V

48748 100V c.a. ∼50/

60Hz, 500µA

12V c.a.,

3.0A

T630mAL,

250V

488119F Rev. A

Luz halogênea para exame Exam Light III com haste de

iluminação de fibra óptica

REF - 48700, 48722, 48724, 48726, 48728

Luz halogênea para exame Exam Light III com cabo de

iluminação de fibra óptica

REF - 48780, 48782, 48784, 48786, 48788

Luz halogênea para exame Exam Light III com haste de

iluminação para neonatos

REF - 48760, 48762, 48764, 48766, 48768

Caixa de iluminação com fio de alimentação da luz

halogênea para exame Exam Light III

REF - 48740, 48742, 48744, 48746, 48748

Obrigado por comprar a Luz halogênea para exame Exam Light III da Welch

Allyn. Acreditamos que é um produto da mais alta qualidade do seu gênero

atualmente disponível no mercado mundial. Basta seguir as diretrizes

simples encontradas neste manual para poder desfrutar por muitos anos de

um desempenho confiável e sem problemas. No caso de dúvidas ou

preocupações, entre em contato com nosso departamento de assistência ao

cliente ou de assistência técnica no (800) 535-6663 durante o horário

comercial.

A Welch Allyn está comprometida em oferecer aos profissionais da área de

saúde produtos para diagnóstico inovadores e de qualidade. Ligue para (800)

535-6663 e solicite um catálogo da linha completa de produtos da Welch

Allyn ou visite-nos na Internet no www.WelchAllyn.com.

DESCRIÇÕES DE SÍMBOLOS

Atenção: Consulte o manual do usuário para obter mais

informações.

Advertência: Perigo de incêndio. Substitua os fusíveis conforme

marcado.

Atenção: Temperaturas altas

Atenção: Luz de alta intensidade

ADVERTÊNCIAS E PRECAUÇÕES

ADVERTÊNCIA: O usuário desse equipamento deve ser plenamente

treinado nos procedimentos médicos adequados para a utilização

desses instrumentos. Além disso, o usuário deve ler e compreender

as instruções contidas nesse manual antes de usar o produto. As

instruções para os outros equipamentos usados juntamente com a

Luz para Exame Exam Light III (por exemplo: máquinas de sucção,

geradores eletrocirúrgicos, etc.) também devem ser lidas e

compreendidas. Se não houver uma boa compreensão dos requisitos

operacionais desse produto poderá ocorrer dano ao usuário,

paciente e/ou ao instrumento.

ATENÇÃO: Perigo de choque elétrico – Remova o fio elétrico da

tomada e aguarde a lâmpada esfriar antes de substituí-la (lâmpada

Welch Allyn no. 04200).

PERIGO: Perigo de explosão se usado na presença de anestésicos

inflamáveis.

ATENÇÃO: Pelos regulamentos federais este dispositivo só pode ser

vendido por encomenda de um médico.

ATENÇÃO: Iluminação intensa – Não olhe diretamente para a fonte

de luz quando ela estiver em operação. Pode causar dano aos olhos.

ATENÇÃO: Use a luz de exame na faixa operacional para que foi

projetada, de 30 cm a 60 cm (12 a 24 polegadas). Exposições a

distâncias menores podem causar dano à pele.

ADVERTÊNCIA: Não realize transiluminação neonatal sem o uso do

transiluminador neonatal modelo 48210(com filtro U.V.). Não remova

a manga de focalização da haste de iluminação e não use a haste

para transiluminação, pois isso pode causar queimaduras graves.

O método em geral usado para minimizar o risco de dano à pele

pela radiação óptica é: minimizar a intensidade da iluminação no

local de exame do tecido, minimizar o tempo de exposição, além

de tomar outras precauções quando a sensibilidade da pele

estiver alterada por trauma ao tecido ou uso de anestesia.

O método em geral usado para minimizar o risco de dano aos

olhos pela radiação óptica é: evitar olhar para fontes de luz forte

e seus reflexos e proteger os olhos quando o tamanho da pupila

não estiver normal e não houver reações de aversão.

As únicas peças que podem ser consertadas/substituídas são a

lâmpada e os fusíveis. Entre em contato com os centros de serviços

qualificados e autorizados para qualquer outro tipo de serviço.

COMPONENTES

Padrão

Caixa de iluminação, fio de alimentação e

suporte de parede

Modelo 48740 (EUA)

Modelo 48742 (Europa)

Modelo 48744 (Reino Unido)

Modelo 48746 (Austrália)

Model0 48748 (Japão)

Haste de iluminação de fibra óptica (ilustrada com a

manga de focalização)

Modelo 48200

(Incluída somente com os modelos 48700,

48722, 48724, 48726 e 48728)

Cabo de iluminação de fibra óptica (ilustrado com a

manga de focalização)

Modelo 48220

(Incluído somente com os modelos 48780,

48782, 48784, 48786 e 48788)

Transiluminador neonatal

Modelo 48210

(Incluído somente com os modelos 48760,

48762, 48764, 48766 e 48768)

Manga de focalização

Modelo 48605

(Incluída somente com os modelos 48700,

48722, 48724, 48726, 48728, 48780, 48782,

48784, 48786 e 48788)

Acessórios

Haste de iluminação de fibra óptica (ilustrada com a

manga de focalização)

Modelo 48200

Cabo de iluminação de fibra óptica (ilustrado com a

manga de focalização)

Modelo 48220

Manga de focalização

Modelo 48605

Transiluminador neonatal

Modelo 48210

A haste de iluminação/transiluminador neonatal

opcional é usada para facilitar a localização de vasos

sangüíneos, etc., durante o diagnóstico do pneu-

motórax. Esse transiluminador incorpora um filtro

ultravioleta permanentemente anexado ao mesmo

que minimiza a transmissão de luz ultravioleta. Isso

evita que a temperatura da pele passe de 39°F (4°C)

quando estiver em contato com o transiluminador por

cinco minutos ou mais tempo. A haste de luz padrão

NÃO deve ser usada para a transiluminação de neo-

natos.

Suporte de montagem de mesa

Modelo 48859

Suporte móvel

Modelo 48850

Revestimentos descartáveis

Modelo 52640

Distribuidor de revestimentos descartáveis

Modelo 52641

Lâmpada halogênea de substituição de 35W

Modelo 04200

MONTAGEM

Use uma das três opções de montagem a seguir a fim de assegurar a

operação correta da caixa de iluminação.

Montagem de parede

Escolha um local adequado para a montagem. O comprimento da haste de

iluminação é de 120 cm (4 pés), totalmente estendida (o cabo de iluminação

de fibra óptica tem 225 cm (7,5 pés). Leve em consideração essas dimensões

quando for escolher um local para a montagem, além da aplicação real para a

qual a luz será usada e quanto da mesa de exame precisará ser acessado.

1. Usando a placa de montagem como modelo, marque os orifícios que

devem ser feitos, conforme necessário (dependendo do tipo da parede).

• Parede sem argamassa, painéis,

madeira compensada ou emplastro

(0,3 cm (1/8 polegadas) a 1,6 cm (5/8

polegadas) de espessura) – faça

quatro (4) orifícios de 1 cm (3/8

polegadas) e insira a montagem de

âncora metálica para parede oca.

• Bloco de concreto – faça quatro (4)

orifícios de 0,5 cm (3/16 polegadas) e insira as âncoras plásticas.

Use parafusos nº 8 x 1,25 cm (1/2 polegada) para prender.

• Painéis de metal ou paredes de madeira compensada com mais de 1,

60 cm (5/8 de polegadas) de espessura – faça quatro (4) orifícios de

0,3 cm (1/8 de polegada). Use parafusos nº 8 x 2,50 cm (1 polegada)

para prender.

2. Depois que os orifícios forem feitos, instale a placa de montagem

usando os parafusos adequados. Aperte o parafuso completamente

para que não fique um espaço entre a cabeça do parafuso e a placa de

montagem.

3. Coloque a caixa de iluminação na placa inserindo os pinos da parte

posterior da caixa nas ranhuras localizadas na placa de montagem.

Permita que a caixa de iluminação desça ligeiramente para posicionar

os pinos na porção estreita das ranhuras da montagem



4. Para prender a caixa de iluminação à placa, insira dois (2)

parafusos de 0,50” pol. (1,27 cm) na parte inferior da

placa de montagem e aperte-os na parte inferior da caixa

usando uma chave de fenda Phillips



Suporte de mesa

(Modelo 48859)

OBSERVAÇÃO: Alguns fabricantes de mesa de exame fornecem peças para a

instalação da Luz para Exame Exam Light III. Consulte o fabricante da sua

mesa para obter informações quanto à disponibilidade dessas peças.

ADVERTÊNCIA: É da responsabilidade da instituição de saúde onde o

utilizador trabalha, garantir que o braço de montagem está bem fixo à parede

ou à mesa, ou queo suporte móvel está montado com segurança e a luz para

exame está bem fixa ao braço ou ao suporte, conforme as instruções

seguintes. Tenha em consideração a carga que irá ser apoiada sobre o

suporte. A Welch Allyn, Inc. não aceita qualquer responsabilidade por

nenhuma instalação, nem por danos ou lesões resultantes da instalação de

qualquer braço de montagem ou suporte móvel, independentemente do tipo

de fixadores e da técnica utilizada.

1. Determine o lado da mesa mais adequado para montar a luz. Tenha em

consideração a localização da tomada eléctrica mais próxima e o local

de passagem do doente.

NOTA: Confirme que o topo do braço de montagem se encontra a pelo menos

25,4 cm (10 pol.) abaixo da protecção do tampo da mesa e que a posição de

montagem não interfere com o funcionamento da mesa.

2. Usando a placa de montagem como modelo, marque os locais dos

orifícios na mesa e faça quatro (4) orifícios de 0,64 cm (0,25 polegadas)

na mesa.

3. Utilizando quatro (4) parafusos nº 8-32 x 5,08 cm (2 polegadas) com

arruelas de segurança e porcas, instale a placa de montagem na mesa,

conforme ilustrado no diagrama.

4. Monte a caixa de iluminação na placa introduzindo os pinos na parte

posterior da caixa de iluminação dentro das ranhuras localizadas na

placa de montagem. Deixe a caixa de iluminação descer ligeiramente

para posicionar os pinos na porção estreita das ranhuras da montagem.

5. Para prender a caixa de

iluminação à placa de

montagem, insira dois (2)

parafusos de 1,27 cm (0,50

polegadas) na parte inferior da

placa de montagem e aperte na

parte inferior da caixa de luz

usando uma chave de fenda

Phillips..

NOTA: Algumas mesas necessitam de

um reforço adicional para suportar a

luz montada. Neste caso,

recomendamos a utilização de um

contraplacado com uma espessura de

2,5 cm (1 pol.). Quando aplicar este reforço ao suporte, siga as instruções 6-

11 apresentadas em baixo.

6. Trace o contorno da placa de montagem e marque os locais dos

orifíciosem um pedaço de madeira compensada de 1,9 cm (1 polegada)

de espessura.

7. Corte o pedaço de madeira no tamanho do contorno e faça quatro

orifícios de 0,64 cm (0,25 polegada).

8. Usando a placa de montagem como modelo, marque os locais dos

orifícios na mesa e faça quatro (4) orifícios de 0,64 cm (0,25 polegadas)

na mesa.

9. Usando quatro (4) parafusos nº

8-32 x 5,08 cm (2 polegadas)

com arruelas de segurança e

porcas, instale o bloco de

madeira e a placa de montagem

na mesa, conforme ilustrado no

diagrama.

10. Monte a caixa de iluminação na

placa introduzindo os pinos na parte posterior da caixa de iluminação

dentro das ranhuras localizadas na placa de montagem. Deixe a caixa

de iluminação descer ligeiramente para posicionar os pinos na porção

estreita das ranhuras da montagem.

11. Para prender a caixa de iluminação à placa de montagem, insira dois (2)

parafusos de 1,27 cm (0,50 polegadas) na parte inferior da placa de

montagem e aperte na parte inferior da caixa de luz usando uma chave

de fenda Phillips.

Suporte móvel

(Modelo 48850)

Instruções para insta-

lação das rodas/base



Empurre as rodas para dentro

dos orifícios da base até ouvir

um estalido indicando que se

encaixaram na posição

correta. Alterne as rodas,

conforme a ilustração.

Instruções para insta-

lação da base/coluna



1. Insira a coluna no

orifício central da base.

2. Insira a arruela de segurança de 0,64 cm (0,25 polegadas), a arruela

plana de 1,9 cm (0,75 polegadas) e o parafuso com encaixe na cabeça

(Allen) de 3,2 cm (1 ¼ polegadas) no orifício central. Aperte o parafuso

com encaixe na cabeça com uma chave de caixa para parafusos

sextavados.

Halogen Exam Light III





Roda com trava

Roda com

trava

Base



Chave de fenda para

parafuso sextavado

(Chave de fenda

Allen)

Parafuso com

encaixe na cabeça

(Allen)

Arruela de segurança

de 0,64 cm ( 0,25

polegadas)

Arruela plana de

1,9 cm (0,75

polegadas)

Base

Coluna

Placa de montagem



Instruções da luz para exame/placa de montagem



1. Coloque os pinos da parte traseira da luz de exame nas ranhuras

localizadas na parte superior da placa de montagem e deslize para

baixo.

2. Alinhe os orifícios para parafusos localizados na parte inferior da luz de

exame com os orifícios para parafusos da placa de montagem.

3. Insira os parafusos de 1, 27 cm (0,50 polegadas) na parte inferior da

placa de montagem e aperte-os com uma chave de fenda Phillips (não

foi incluída).

INSTALAÇÃO E OPERAÇÃO

Instalação

1. Prenda a caixa de luz usando uma das opções de montagem e seguindo

as instruções adequadas.

2. Insira a haste de iluminação de fibra óptica, o cabo de iluminação de

fibra óptica ou a haste de iluminação para neonatos no receptáculo da

haste de iluminação localizado na parte superior da caixa de

iluminação.

3. Conecte o fio de alimentação à base da caixa de iluminação e a outra

extremidade a uma tomada terra CA.

4. Posicione o interruptor de luz em “ON” (LIGADO) para que funcione.

OBSERVAÇÃO: Lembre-se de que a haste de iluminação de fibra óptica, o

cabo de iluminação e a haste de iluminação para neonatos contêm milhares

de fibras ópticas individuais, portanto é preciso manuseá-los com cautela

para garantir que a fibra dure por bastante tempo. Não dobre as partes

flexíveis da haste de luz em ângulos exagerados, pois isso pode fazer com

que as fibras se rompam, reduzindo a transmissão de luz. Por exemplo, não

dobre a parte semiflexível do meio da haste de luz de fibra óptica em um

ângulo maior do que 180 graus e não dobre as seções proximal e distal em

mais de 90 graus. Tome cuidado para não puxar a haste de luzde fibra óptica,

pois isso pode causar o rompimento das fibras.

Operação da haste de iluminação

As partes flexíveis da haste de iluminação de fibra óptica foram projetadas

para ser articuladas, mas não torcidas. Torcer ou usar torque nas seções

flexíveis diminuirá significativamente o tempo de vida da haste de

iluminação. Esse tipo de movimento causará a frouxidão prematura da haste

(ela não ficará posicionada corretamente) e, finalmente, resultará no

rompimento do conjunto de fibras ópticas. Para obter melhores resultados,

sempre posicione a haste de iluminação movendo-a na mesma direção da

gravidade. Por exemplo, se a haste precisar ser elevada, eleve-a acima da

posição desejada e, a seguir, abaixe-a para que fique na posição correta.

OBSERVAÇÃO: Depois de fabricada, a haste de iluminação é testada para

assegurar a manutenção do posicionamento e para confirmar a ausência de

ruído durante sua articulação. Depois de um determinado período de tempo e

uso, é normal que a capacidade de posicionamento da haste de luz seja

reduzida e que ela fique mais frouxa, portanto se tornando mais resistente ao

posicionamento. Se houver frouxidão anormal ou ocorrência de ruído, esse

fato deve ser informado imediatamente ao departamento de assistência

técnica da Welch Allyn (315-685-4560).

Operação da manga de focalização

A manga de focalização localizada na extremidade da haste de iluminação de

fibra óptica e do cabo de luz de fibra óptica proporciona o ajuste do tamanho

do ponto de iluminação. Torcer a parte recartilhada da manga de focalização

em sentido horário diminuirá o ponto de iluminação. Torcer a parte

recartilhada da manga de focalização em sentido anti-horário aumentará o

tamanho do ponto de iluminação.

SUSBTITUIÇÃO DE LÂMPADA

ATENÇÃO: A lâmpada pode estar quente. Espere até que a lâmpada

esfrie antes de substitui-la.

1. Desligue a unidade e desconecte o fio de alimentação da tomada de

parede e da caixa de iluminação.

2. Retire a unidade da área para pacientes.

3. Usando uma chave de fenda, solte o prendedor único do painel saliente

localizado na parte inferior da unidade. Conforme o parafuso é solto,

será possível observar uma “queda” enquanto a tampa frontal é solta.



4. Erga levemente a parte inferior da tampa frontal na sua direção e, a

seguir, deslize a tampa para cima a fim de removê-la.



5. Somente para a primeira substituição de lâmpada: Segure o grampo

localizado na parte superior da lâmpada. Gire o grampo em direção à

base da unidade até que salte para fora.



Elimine o grampo, pois ele

é usado somente para fins de remessa.

6. Segure o conector da lâmpada e puxe a lâmpada em linha

reta para fora do seu receptáculo.



7. Tire a lâmpada do seu conector e a substitua pela lâmpada de

substituição da Welch Allyn modelo 04200.



8. Coloque a lâmpada novamente no receptáculo.

9. Prenda a tampa frontal deslizando as lingüetas da parte superior da

tampa para dentro das ranhuras localizadas na parte superior do

compartimento traseiro e, a seguir, aperte o parafuso localizado na

parte inferior da unidade.

10. Retorne a unidade para a área de pacientes e conecte o fio de

alimentação novamente à parte inferior da unidade e à tomada de

parede.

FUSE REPLACEMENT

1. Desligue a unidade e desconecte o fio de alimentação da tomada de

parede e da caixa de luz.

2. Pressione as lingüetas localizadas em ambas as extremidades da

gaveta de fusível para dentro e puxe a gaveta de fusível.



3. Remova os fusíveis e substitua-os por novos do mesmo tipo. Não há

uma orientação obrigatória com relação à posição dos fusíveis.

Certifique-se de substituir ambos os fusíveis.



4. Insira novamente o compartimento de fusível pressionando-o para

dentro do conector de força até que se encaixe na posição correta.

5. Se os novos fusíveis queimarem, entre em contato com o departamento

de assistência técnica da Welch Allyn (315-685-4560) imediatamente.

LIMPEZA

Manga de focalização

Para obter melhores resultados, use o revestimento descartável modelo

52640.

1. Remova a manga de focalização da haste de iluminação de fibra óptica

ou do cabo de iluminação de fibra óptica girando-a em sentido anti-

horário para que desatarraxe.

2. Use um cotonete saturado em água quente e detergente neutro para

limpar a extremidade distal da haste ou do cabo de luz de fibra óptica,

o lado proximal da manga de focalização (extremidade pequena) e a

janela distal localizada na extremidade grande da manga de

focalização.

3. Seque usando um novo cotonete.

4. Coloque novamente a manga de focalização na haste ou cabo de luz de

fibra óptica girando-a em sentido horário.

ADVERTÊNCIA: Não limpe nenhuma parte da manga de focalização com

álcool. Somente limpe com detergente neutro e água.

OBSERVAÇÃO: A manga de focalização não deve ser esterilizada nem imersa.

Haste de iluminação de fibra óptica, cabo de iluminação e haste de

iluminação para neonatos

Para obter melhores resultados, use o revestimento descartável modelo

52640.

As superfícies externas podem ser limpadas com uma solução de água

quente e detergente neutro.

OBSERVAÇÃO: A haste de iluminação de fibra óptica, o cabo de iluminação e

a haste de iluminação para neonatos não devem ser esterilizados nem

imersos.

Caixa de iluminação

Observação: A caixa de iluminação não deve ser esterilizada nem imersa.

1. Antes delimpar, desligue a unidade e desconecte o fio de alimentação

da tomada de parede e da caixa de iluminação.

2. As superfícies externas podem ser limpadas com um pano umedecido

com água e sabão neutro ou passando um pano umedecido com as

soluções de limpeza/desinfecção a seguir. NÃO IMERJA A CAIXA DE

ILUMINAÇÃO.

• Álcool isopropílico a 70%

• Solução alvejante neutra a10%

• Solução com base em iodo a 10%

3. O fio de alimentação pode ser limpado com as mesmas soluções para

limpeza/desinfecção listadas acima. Seque com um pano limpo.

Cuidado para não molhar as pontas. NÃO IMERJA O FIO DE

ALIMENTAÇÃO.

4. Somente conecte a unidade à tomada de parede quando estiver

completamente seca.

SOLUÇÃO DE PROBLEMAS

MANUTENÇÃO E CONSERTO

Para problemas simples, consulte a seção de solução de problemas deste

manual para descobrir as causas possíveis e suas soluções. Somente

profissionais qualificados devem fazer as inspeções elétricas da caixa de luz

da Welch Allyn. Para localizar profissionais qualificados, entre em contato

com seu distribuidor autorizado da Welch Allyn ou ligue diretamente para a

Welch Allyn no 315-685-4560. A adulteração da unidade automaticamente

anula todas as garantias explícitas ou implícitas.

GARANTIA

Caixa de luz – A Welch Allyn garante que a caixa de iluminação não

apresenta defeitos de fabricação. Caso contrário, a Welch Allyn consertará

ou substituirá, gratuitamente, todas as peças que apresentarem defeitos que

comprovadamente não tenham sido causados por mau uso, negligência, dano

causado durante a remessa e gasto normal. A garantia é válida por um ano, a

partir da data da compra original.

Haste de iluminação de fibra óptica – A haste de iluminação de fibra óptica

foi projetada para não se deslocar da posição definida para um exame se a

caixa de iluminação estiver instalada verticalmente, de acordo com as

instruções. A garantia é valida por um ano, a partir da data da compra

original, desde que a haste de iluminação não seja adulterada nem mal

usada. Qualquer haste de iluminação que não satisfizer esses requisitos de

desempenho será consertada ou substituída gratuitamente.

SPECIFICATIONS

Electrical

Fio de alimentação

#18AWG, 3 conjuntos de fio terra de 2,5 metros (8 pés) de

comprimento.

Características físicas

Peso: 2,16 Kg (4,75 lb), somente a caixa de

iluminação

Dimensões da Altura: 22, 23 cm (8,75 polegadas)

caixa de iluminação: Largura: 13,34 cm (5,25 polegadas)

Profundidade: 8,89 cm (3,50 polegadas)

Ambiente de operação:

15°C (60°F) a 40°C (104°F) , 75%

de umidade relativa. Max, 500 hPa - 1060 hPa

Altitude

Transporte/ -4°F (-20°C) to 120°F (49°C), 95%

armazenamento: de umidade relativa, 500 hPa - 1060 hPa

Altitude

Classificação do equipamento

Classe I, operação contínua

IPXØ: Não é protegido contra a entrada de água.

Aprovações

IEC 60601-1, UL 2601-1, CAN/CSA C22.2 No

601.1, AS3200.1, IEC 60601-1-2

Estrutura EMC da Austrália

A marca CE nesse produto indica que foi testado e está

em conformidade com as disposições mencionadas na

Diretiva para Aparelhos Médicos 93/42/EEC.

Endereço do representante europeu autorizado:

European Regulatory Manager

Welch Allyn Ltd.,

Kells Road, Navan,

County Meath, República da Irlanda.

Tel.: 353-46-79060

Fax: 353-46-27128

OBSERVAÇÃO: Este produto está em conformidade com os padrões exigidos

vigentes para interferência eletromagnética e não deve causar problemas a

outros equipamentos ou ser afetado por outros dispositivos. Como medida de

precaução, evite usá-lo muito próximo a outros equipamentos.

OBSERVAÇÃO: Este produto não contém materiais tóxicos. Sua eliminação

não irá contaminar nem prejudicar o meio ambiente, assim como não

apresentará risco aos encarregados da eliminação do produto. Como medida

de precaução, é recomendável contatar as autoridades locais encarregadas

da eliminação e/ou reciclagem de materiais para obter informações com

respeito à eliminação do equipamento.

Parafuso de montagem de 1, 27

Luz para exame

Pino na ranhura.









Lingüetas de fusível

Se a lâmpada

não está

iluminando

e…

Possível causa Solução

o ventilador não

está funcionando.

A caixa de ilumi-

nação não está

conectada à tomada

de parede ou ao

soquete do fio de ali-

mentação.

Conecte o fio de alimen-

tação à tomada de parede e

ao soquete do fio de ali-

mentação localizado na

parte inferior da unidade.

Ointerruptorde força

está desligado.

Pressione o lado verde do

interruptor de força.

Um ou ambos os

fusíveis estão quei-

mados.

Substitua ambos os

fusíveis. Sigas as

instruções da seção de sub-

stituição de fusível. Se os

fusíveis continuarem a que-

imar, leve a caixa de luz a

um centro de conserto

autorizado.

O fio de alimentação

está danificado. Isso

pode causar oper-

ação com inter-

rupções.

Substitua o fio de alimen-

tação por um novo fio de

alimentação da Welch

Allyn.

A tomada de parede

não está recebendo

força elétrica.

Certifique-se de que a

tomada de parede está

recebendo força elétrica

verificando o estado do dis-

juntor de circuito e oper-

ando outro equipamento

conectado à mesma

tomada de parede.

o ventilador está

funcionando.

A lâmpada queimou. Substitua por uma nova

lâmpada da Welch Allyn,

modelo 04200. Consulte a

seção de substituição de

lâmpada.

Se a saída de luz

parecer baixa.

A lâmpada não está

na melhor posição.

Gire a lâmpada 90° no

receptáculo.

Ref

Model Input Output Fuse

48740 120VAC∼60Hz,

400mA

12VAC,

3.0A

T500mAL,

250V

48742 230VAC∼50Hz,

250mA

12VAC,

3.0A

T315mAL,

250V

48744 230/

240VAC∼50Hz,

250mA

12VAC,

3.0A

T315mAL,

250V

48748 100VAC∼50/

60Hz, 500mA

12VAC,

3.0A

T630mAL,

250V

WELCH ALLYN AUSTRALIA PTY LTD

18-20 ORION ROAD

LAND COVE, NSW 2066

AUSTRALIA

488119P Rev. A

Luz de examen halógena Exam Light III con tubo lumi-

noso de fibra óptica

REF - 48700, 48722, 48724, 48726, 48728

Luz de examen halógena Exam Light III con cable lumi-

noso de fibra óptica

REF - 48780, 48782, 48784, 48786, 48788

Luz de examen halógena Exam Light III con tubo lumi-

noso para recién nacidos

REF- 48760, 48762, 48764, 48766, 48768

Cajetín de iluminación para la luz de examen halógena

Exam Light III con cable de alimentación

REF - 48740, 48742, 48744, 48746, 48748

Gracias por adquirir la luz de examen halógena Exam Light III de Welch Allyn.

Este producto es, en nuestra opinión, el de mejor calidad entre los de su clase

disponible en el mercado hoy día. Siguiendo las sencillas directrices de este

manual, tendrá garantizados años de rendimiento fiable y sin problemas. Si

tiene alguna pregunta o preocupación, no dude en ponerse en contacto con

nuestros departamentos de atención al cliente y servicio técnico llamando al

(800) 535-6663 durante las horas laborales normales.

Welch Allyn está comprometido con ofrecer productos de diagnóstico,

innovadores y de calidad, para los profesionales de la atención médica. Llame

al (800) 535-6663 para solicitar el catálogo de nuestra línea completa de

productos o visite nuestro sitio web en www.WelchAllyn.com.

DESCRIPCIÓN DE LOS SÍMBOLOS

Atención: Consulte el manual del usuario para información

adicional.

Advertencia: Peligro de incendio. Cambie los fusibles según lo

especificado.

Precaución: Temperaturas altas

Precaución: Luz de alta intensidad

ADVERTENCIAS Y PRECAUCIONES

ADVERTENCIA: El usuario de este equipo deberá estar

adecuadamente entrenado en los procedimientos médicos

adecuados para la utilización de esta instrumentación. Es más, se

deberá tomar el tiempo necesario para leer y entender las

instrucciones contenidas en este manual antes de utilizar este

producto, así como para leer y entender las instrucciones de todo

equipo adicional utilizado junto con la luz de examen Exam Light III

(por ejemplo: aparatos de aspiración, generadores

electroquirúrgicos, etc.). La no comprensión de los requisitos de

funcionamiento para este producto podría ser causa de lesiones

personales, lesiones al paciente o daño al instrumento.

PRECAUCIÓN: Peligro de descarga eléctrica - retire el cable de

alimentación del enchufe eléctrico y deje que la lámpara se enfríe

antes de cambiarla (lámpara Welch Allyn Nº 04200).

PELIGRO: Peligro de explosión si se usa en presencia de anestésicos

inflamables.

PRECAUCIÓN: La ley federal restringe la venta de este dispositivo a

un médico o por orden facultativa.

PRECAUCIÓN: La iluminación es intensa - no mire directamente a la

fuente de luz mientras ésta esté encendida; podría ser dañino para

los ojos.

PRECAUCIÓN: Utilice la luz de examen dentro del rango de trabajo

de 12 a 24 pulgadas (30,5 a 61 cm) para el que ha sido diseñada. La

exposición a distancias más cortas podría ser dañina para la piel.

ADVERTENCIA: No efectúe una transiluminación neonatal sin el uso

del transiluminador neonatal modelo Nº 48210 (con filtro

ultravioleta). No quite el tubo focalizador del tubo luminoso y utilice

el tubo luminoso para la transiluminación. De lo contrario, podrían

producirse quemaduras graves.

Las prácticas generales para minimizar el

riesgo de daño a la piel debido a los

peligros de la radiación óptica son:

minimizar la intensidad de la iluminación

en el lugar de examen del tejido, minimizar

los tiempos de exposición y tomar

precauciones adicionales cuando la

sensibilidad de la piel se haya visto

alterada a causa de un trauma tisular o del

empleo de anestesia.

Las buenas prácticas generales para

minimizar el riesgo de daño a los ojos

debido a los peligros de la radiación óptica

son: no mirar directamente a las fuentes

de luz intensas ni a sus reflexiones, y

proteger los ojos siempre que no se

cuente con tamaños de pupilas y

respuestas de aversión normales.

No hay ninguna pieza que el usuario pueda reparar o cambiar aparte

de la lámpara y los fusibles. Remita todo otro servicio a centros de

servicio autorizados y cualificados.

COMPONENTES

Estándar

Cajetín de iluminación, cable de

alimentación y soporte de pared

Modelo 48740 (EE.UU.)

Modelo 48742 (Europa)

Modelo 48744 (Reino Unido)

Modelo 48746 (Australia)

Modelo 48748 (Japón)

Tubo luminoso de fibra óptica (mostrado con tubo

focalizador)

Modelo 48200

(Incluido sólo con los modelos Nº 48700,

48722, 48724, 48726, y 48728)

Cable luminoso de fibra óptica (mostrado con tubo

focalizador)

Modelo 48220

(Incluido sólo con los modelos Nº 48780,

48782, 48784, 48786, y 48788)

Transiluminador neonatal

Modelo 48210

(Incluido sólo con los modelos Nº 48760,

48762, 48764, 48766, y 48768)

Tubo focalizador

Modelo 48605

(Incluido sólo con los modelos Nº 48700,

48722, 48724, 48726, 48728, 48780,

48782, 48784, 48786, y 48788)

Accesorios

Tubo luminoso de fibra óptica (mostrado con tubo

focalizador)

Modelo 48200

Cable luminoso de fibra óptica (mostrado con tubo

focalizador)

Modelo 48220

Tubo focalizador

Modelo 48605

Transiluminador neonatal

Modelo 48210

El tubo luminoso/transiluminador neonatal

opcional se utiliza para asistir en la

diagnosis de neumotórax, para localizar

vasos sanguíneos, etc. Este

transiluminador incorpora un filtro

ultravioleta permanentemente fijo que

minimiza la transmisión de luz ultravioleta.

Esto impide que las temperaturas de la

piel aumenten por encima de los 39 °F (4

°C) cuando está en contacto con la piel

durante cinco minutos o más. El tubo

luminoso estándar NO debe usarse para la

transiluminación de recién nacidos.

Abrazadera del soporte de mesa

Modelo 48859

Soporte móvil

Modelo 48850

Vainas desechables

Modelo 52640

Dispensador de vainas desechables

Modelo 52641

Repuesto de lámpara halógena de 35 W

Modelo 04200

MONTAJE

Utilice una de las tres opciones de montaje siguientes a fin de asegurar el

funcionamiento correcto del cajetín de iluminación.

Soporte de pared

Elija el lugar adecuado para el montaje. El tubo luminoso tiene una longitud

de 4 pies (1,2 metros) totalmente extendido (elcable luminoso de fibra óptica

es de 7,5 pies o 2,25 metros). Al elegir el lugar de montaje, tenga presente

estas dimensiones además de tener en cuenta la aplicación propiamente

dicha para la que se va a utilizar la luz y la porción de la mesa de examen a la

que necesitará llegar.

1. Utilizando la placa de montaje como una plantilla, marque los lugares

donde necesita taladrar agujeros (dependiendo del tipo de pared).

• Mampostería en seco, paneles de

madera, madera contrachapada o yeso

(de 1/8 de pulgada (0,3 cm) a 5/8 de

pulgada (1,6 cm) de grosor) - taladre

cuatro (4) agujeros de 3/8 de pulgada (1

cm), inserte un conjunto de anclaje

metálico hueco para pared.

• Bloques de hormigón - taladre cuatro (4) agujeros de 3/16 de

pulgada (0,5 cm), inserte anclajes de plástico. Utilice tornillos de 8 x

1/2 pulgada para sujetarlo.

• Paneles metálicos o paredes de madera contrachapada de más de 5/

8 de pulgada (1,60 cm) de grosor - taladre cuatro (4) agujeros de 1/8

de pulgada (0,3 cm). Utilice tornillos de 8 x 1 pulgada para sujetarlo.

2. Una vez taladrados los agujeros, coloque la placa de montaje

sujetándola con los tornillos adecuados. Apriete los tornillos

completamente de manera que no quede ningún espacio entre la

cabeza del tornillo y la placa de montaje.

3. Monte el cajetín de iluminación en la placa insertando en las ranuras

de la placa de montaje los pasadores de la parte posterior del cajetín

de iluminación. Deje caer el cajetín de iluminación hacia abajo de

manera que los pasadores entren en la porción estrecha de las ranuras

de montaje.



4. Para sujetar el cajetín de iluminación a la placa, inserte dos

(2) tornillos de 0,50 pulgadas (1,27 cm) a través de la parte

inferior de la placa de montaje y apriételos con un

destornillador de cabeza Phillips.



Soporte de mesa

(Modelo Nº 48859)

NOTA: Algunos fabricantes de mesas de examen suministran el equipo de

montaje para la instalación de la luz de examen Exam Light III. Póngase en

contacto con el proveedor de su mesa para ver la disponibilidad.

ADVERTENCIA: Es responsabilidad del centro médico del usuario asegurar

que el soporte de montaje esté bien sujeto a la pared o a la mesa, o que el

soporte móvil esté bien montado, y que la luz de examen esté bien afianzada

al soporte elegido, según las instrucciones dadas a continuación. Tenga en

cuenta la carga que se va a colocar sobre el soporte. Welch Allyn, Inc. no

asume responsabilidad alguna por ninguna instalación, ni por ningún daño o

lesión que se produzca como resultado de la instalación de un soporte de

montaje o móvil, independientemente del tipo de sujetadores y de la técnica

utilizados.

1. Determine qué lado de la mesa será el mejor para montar la luz.

Deberá tenerse en cuenta dónde está situado el enchufe eléctrico más

próximo y el tráfico de pacientes.

NOTA: Compruebe que la parte superior del soporte de pared quede por lo

menos 10 pulgadas (25,4 cm) por debajo de la colchoneta de la mesa y de que

no interfiera con el funcionamiento de ésta.

2. Usando la placa de montaje como plantilla, marque la posición de los

agujeros en la mesa y taladre cuatro (4) agujeros de 0,25 pulgadas

(0,64 cm) en ella.

3. Con la ayuda de cuatro tornillos de 8-32 con arandelas de fijación y

tuercas, instale la placa de montaje en la mesa tal como se muestra en

el diagrama.

4. Sujete el cajetín de iluminación a la

placa. Para ello, inserte los

pasadores de la parte posterior del

cajetín en las ranuras de la placa.

Deje que el cajetín se desplace hacia

abajo para situar los pasadores en la

parte estrecha de las ranuras de

montaje.

5. Para asegurar el cajetín de

iluminación a la placa de montaje,

inserte dos (2) tornillos de 0,50

pulgadas (1,27 cm) a través de la

parte inferior de la placa de montaje

y apriételos a la parte inferior del cajetín de iluminación con un

destornillador de cabeza Phillips.

NOTA: Algunas mesas requieren que se dote de refuerzo adicional al soporte

de montaje para que éste pueda sostener la luz. En este caso, recomendamos

usar un trozo grueso de 1 pulgada (2,5 cm) de madera contrachapada. Si

utiliza este refuerzo con el soporte, siga las instrucciones 6-11 a

continuación.

6. Dibuje el contorno de la placa de montaje y marque los lugares de los

agujeros en un trozo de madera contrachapada de 1 pulgada (1,9 cm)

de grosor.

7. Corte el trozo de madera por el contorno trazado y taladre cuatro (4)

agujeros de 0,25 pulgadas (0,64 cm).

8. Usando la placa de montaje como plantilla, marque la posición de los

agujeros en la mesa y taladre cuatro (4) agujeros de 0,25 pulgadas

(0,64 cm) en ella.

9. Con la ayuda de cuatro (4)

tornillos de 8-32 x 2 pulgadas

(5,08 cm) con arandelas de

fijación y tuercas, fije el bloque

de madera y la placa de

montaje a la mesa tal como se

muestra en el diagrama.

10. Sujete el cajetín de iluminación

a la placa. Para ello, inserte los pasadores de la parte posterior del

cajetín en las ranuras de la placa. Deje que el cajetín se desplace hacia

abajo para situar los pasadores en la parte estrecha de las ranuras de

montaje.

11. Para asegurar el cajetín de iluminación a la placa de montaje, inserte

dos (2) tornillos de 0,50 pulgadas (1,27 cm) a través de la parte inferior

de la placa de montaje y apriételos a la parte inferior del cajetín de

iluminación con un destornillador de cabeza Phillips.

Soporte móvil

(Modelo Nº 48850)

Instrucciones de montaje de

las ruedas en la base:



Introduzca las ruedas en los

agujeros de la base hasta que

encajen con un chasquido en su

lugar. Alterne las ruedas tal como

se muestra en la ilustración.

Instrucciones de montaje de

la columna en la base:



1. Inserte la columna en el orificio del centro de la base.

2. Inserte la arandela de fijación de 0,25 pulgadas (0,64 cm), la arandela

plana de 0,75 pulgadas (1,9 cm) y el perno de cabeza hexagonal de 1 1/

4 de pulgada (3,2 cm) en el orificio central. Apriete el perno de cabeza

hexagonal con la llave de tubo hexagonal.

Halogen Exam Light III





Rueda de bloqueo

Rueda de

bloqueo

Base



Llave de tubo

hexagonal (llave

Allen)

Perno de cabeza

hexagonal

Arandela de

sujeción de 0,25

pulgadas (0,64 cm)

Arandela plana de

0,75 pulgadas (1,9 cm)

Base

Columna

Placa de montaje



Instrucciones de montaje de la placa en la luz de examen:



1. Coloque los pasadores de bocallave de la parte posterior de la luz de

examen en las ranuras de la parte superior de la placa de montaje y

deslice la luz hacia abajo.

2. Alinee los agujeros de los tornillos en la parte inferior de la luz de

examen con los agujeros de los tornillos en la placa de montaje.

3. Inserte los tornillos de 0,50 pulgadas (1,27 cm) a través de la parte

inferior de la placa de montaje y apriételos con un destornillador de

cabeza Phillips (no incluido).

INSTALACIÓN Y FUNCIONAMIENTO

Instalación

1. Asegure el cajetín de iluminación a uno de los soportes opcionales de

acuerdo con las instrucciones pertinentes.

2. Inserte el tubo luminoso de fibra óptica, el cable luminoso de fibra

óptica o el tubo luminoso para recién nacidos al receptáculo del tubo

luminoso en la parte superior del cajetín de iluminación.

3. Enchufe un extremo delcable de alimentación en la base del cajetín de

iluminación y el otro extremo en un enchufe de corriente alterna con

conexión a tierra.

4. Ponga el interruptor en la posición “ON” para encender la unidad.

NOTA: Recuerde que el tubo luminoso de fibra óptica, el cable luminoso de

fibra óptica y el tubo luminoso para recién nacidos contienen miles de fibras

ópticas individuales, por lo que se requiere un manejo adecuado para

asegurar la larga duración de las fibras. No doble las porciones flexibles del

tubo luminoso formando ángulos agudos ya que esto ocasionará la rotura de

las fibras individuales y la reducción de la transmisión de luz. Por ejemplo, no

doble la porción central semiflexible del tubo luminosode fibra óptica más de

180 grados y no doble las secciones proximal y distal más de 90 grados.

Tenga cuidado de no tirar del cable luminoso de fibra óptica ya que esto hará

que se rompan las fibras.

Funcionamiento del tubo luminoso

Las porciones flexibles del tubo luminoso de fibra óptica están diseñadas

para poderse articular, pero no torsionar. La torsión o la aplicación de un par

de torsión a las secciones flexibles disminuirá enormemente la vida útil del

tubo luminoso. Este tipo de movimiento hará que el tubo luminoso pierda

tersura (no se mantendrá en su lugar una vez colocado) y con el tiempo

provocará la rotura del haz de fibras ópticas. Para obtener resultados

óptimos, al colocar el tubo luminoso muévalo siempre en la misma dirección

que la gravedad. Por ejemplo, si el tubo necesita elevarse, elévelo por encima

de la posición deseada y luego bájelo hasta colocarlo en su lugar.

NOTA: Al fabricarse, el tubo luminoso es sometido a prueba con el fin de

asegurar que mantendrá su posición y verificar la ausencia de ruido al

articularlo. A lo largo de un período de tiempo y uso, es normal que disminuya

la capacidad de posicionamiento del tubo luminoso y que el tubo se ablande

resultando menos obediente. Un ablandamiento o un ruido al articularlo

anormales deberá ser notificado inmediatamente al Servicio técnico de

Welch Allyn (315-685-4560).

Funcionamiento del tubo focalizador

El tubo focalizador al final del tubo luminoso de fibra óptica y del cable

luminoso de fibra óptica permite el ajuste del tamaño del punto de

iluminación. Girando la parte estriada del tubo focalizador hacia la derecha se

reduce el tamaño del punto y girando dicha parte hacia la izquierda se

agranda.

CAMBIO DE LA LÁMPARA

PRECAUCIÓN: Es posible que la lámpara esté caliente. Deje que la

lámpara se enfríe antes de cambiarla.

1. Apague la unidad y desenchufe el cable de alimentación del enchufe

de pared y del cajetín de iluminación.

2. Retire la unidad del área del paciente.

3. Con un destornillador, afloje el sujetador del panel que sobresale de la

parte inferior de la unidad. A medida que el tornillo se afloja, se

percibirá una “caída” al abrirse la cubierta frontal.



4. Levante ligeramente la parte inferior de la cubierta frontal hacia usted

y luego deslice la cubierta hacia arriba para retirarla.



5. Para el reemplazo inicial de la lámpara solamente: agarre la grapa del

cable en la parte superior de la lámpara. Gire la grapa hacia la base de

la unidad hasta que salte.



Deseche la grapa. Esta grapa se incluye

únicamente para el transporte.

6. Agarre el conector de la lámpara y tire de la lámpara recto hacia fuera

del portalámparas.



7. Tire de la lámpara para desprenderla del conector y cámbiela por una

lámpara de repuesto Welch Allyn Nº 04200.



8. Inserte la lámpara de nuevo en el portalámparas.

9. Acople la cubierta delantera deslizando las lengüetas en la parte

superior de la cubierta en las ranuras en la parte superior del

alojamiento posterior y luego apretando el tornillo en la parte inferior

de la unidad.

10. Devuelva la unidad al área del paciente y enchufe el cable de

alimentación de nuevo en la parte inferior de la unidad y en el enchufe

de pared.

CAMBIO DE LOS FUSIBLES

1. Apague la unidad y retire el cable de alimentación del enchufe de

pared y del cajetín de iluminación.

2. Presione las lengüetas en ambos extremos del portafusibles hacia

dentro y tire del portafusibles hacia fuera.



3. Saque los fusibles y cámbielos por otros nuevos del mismo tipo. No se

requiere una orientación especial de los fusibles. Asegúrese de

cambiar ambos fusibles..



4. Vuelva a insertar el portafusibles ejerciendo presión sobre él para

introducirlo en el conector de potencia hasta que encaje con un

chasquido en su lugar.

5. Si los nuevos fusibles se funden, póngase en contacto inmediatamente

con el Servicio técnico de Welch Allyn (315-685-4560).

LIMPIEZA

Tubo focalizador

Para obtener resultados óptimos, use la vaina desechable, modelo Nº 52640.

1. Retire el tubo focalizador del tubo luminoso de fibra óptica o del cable

luminoso de fibra óptica girándolo hacia la izquierda para

desenroscarlo.

2. Use un trozo de algodón empapado con agua templada y un detergente

suave para limpiar el extremo distal deltubo luminoso de fibra óptica o

del cable luminoso, el lado proximal del tubo focalizador (extremo

pequeño) y la ventanilla distal en el extremo grande del tubo

focalizador.

3. Seque con un nuevo trozo de algodón.

4. Vuelva a montar el tubo focalizador al tubo luminoso o al cable

luminoso girándolo hacia la derecha.

ADVERTENCIA: No limpie ninguna parte del tubo focalizador con alcohol.

Límpielo únicamente con un detergente suave y agua.

NOTA: El tubo focalizador no debe esterilizarse ni sumergirse en líquidos.

Tubo luminoso de fibra óptica, cable luminoso, tubo luminoso para

recién nacidos

Para obtener resultados óptimos, use la vaina desechable, modelo Nº 52640.

Las superficies externas pueden limpiarse con una solución de agua

templada y detergente suave.

NOTA: El tubo luminoso de fibra óptica, el cable luminoso y el tubo luminoso

para recién nacidos no deben esterilizarse ni sumergirse en líquidos.

Cajetín de iluminación

Nota: El cajetín de iluminación no debe esterilizarse ni sumergirse en

líquidos.

1. Antes de limpiarlo, apague la unidad y desconecte el cable de

alimentación del enchufe de la pared y del cajetín de iluminación.

2. Las superficies externas pueden limpiarse con un paño humedecido

con un jabón suave y agua o usando las siguientes soluciones

limpiadoras y desinfectantes. NO SUMERJA EN LÍQUIDOS.

• Alcohol isopropílico al 70 %

• Solución de lejía suave al 10 %

• Solución de tintura de iodo al 10 %

3. El cable de alimentación puede limpiarse con un paño usando las

mismas soluciones limpiadoras y desinfectantes indicadas más arriba.

Séquelo con un paño limpio. Debe tenerse cuidado de no mojar las

patillas. NO SUMERJA EN LÍQUIDOS.

4. No enchufe la unidad en un enchufe de pared hasta que esté

completamente seca.

SOLUCIÓN DE PROBLEMAS

MANTENIMIENTO Y REPARACIÓN

Para problemas menores, consulte la sección de solución de problemas en

este manual para posibles causas y acciones correctivas. Únicamente

personal cualificado debería realizar las inspecciones eléctricas de la cajetín

de iluminación de Welch Allyn. Para localizar a personal cualificado, póngase

en contacto con el distribuidor autorizado de Welch Allyn en su localidad, o

llame directamente a Welch Allyn al 315-685-4560. La manipulación de la

unidad anulará automáticamente todas las garantías, ya sean expresas o

implícitas.

GARANTÍA

Cajetín de iluminación - Welch Allyn garantiza el cajetín de iluminación

contra todo defecto de fabricación; Welch Allyn reparará o sustituirá, sin

cargo alguno, cualquier pieza que demuestre ser defectuosa por causas que

no sean mal uso, negligencia, daño durante el transporte o el desgaste y

rotura normales. La garantía se ofrece porun período de un año a partir de la

fecha de compra original.

Tubo luminoso de fibra óptica - El tubo luminoso de fibra óptica ha sido

diseñado para que no se desplace a una nueva posición una vez colocado

para un examen si el cajetín de iluminación se monta verticalmente según las

instrucciones. La garantía se ofrece por un período de un año a partir de la

fecha de compra original siempre y cuando el tubo luminoso no haya sido

objeto de manipulación o abuso. Todo tubo luminoso que no satisfaga los

requisitos de rendimiento indicados será reparado o sustituido sin cargo

alguno para el cliente.

ESPECIFICACIONES

Eléctricas

Cable de alimentación

18AWG, conjunto de cable puesto a tierra de 3 hilos, de 8 pies (2,5

metros) de longitud.

Cable de alimentación

Peso: 4,75 lb (2,16 kg), cajetín de iluminación

solamente

Dimensiones del Alto: 8,75 pulgadas (22,23 cm)

cajetín de iluminación: Ancho: 5,25 pulgadas (13,34 cm)

Prof: 3,50 pulgadas (8,89 cm)

Medio ambiente

Funcionamiento: 60 °F (15 °C) a 104 °F (40 °C), 75 %

H.R. máx, 500 hPa - 1060 hPa de altitud

Transporte/ -4 °F (-20 °C) a 120 °F (49 °C), 95 %

Almacenamiento: H.R. máx, 500 hPa - 1060 hPa de altitud

Clasificación del equipo

Clase I, Funcionamiento continuo

IPXØ: Sin protección contra el ingreso de agua.

Aprobaciones

IEC 60601-1, UL 2601-1, CAN/CSA C22.2 No

601.1, AS3200.1, IEC 60601-1-2

Marco EMC de Australia

La marca CE en este producto indica que ha sido puesto

a prueba y que cumple con las provisiones indicadas en

la Directiva de Dispositivos Médicos 93/42/EEC.

Dirección del representante europeo autorizado:

Director europeo con poder regulador

Welch Allyn Ltd.,

Kells Road, Navan,

County Meath, República de Irlanda.

Tel.: 353-46-79060

Fax: 353-46-27128

NOTA: Este producto cumple con las normas actualmente vigentes para

interferencia electromagnética y no debería presentar problemas para otros

equipos ni verse afectado por otros dispositivos. Como precaución, evite

utilizar este dispositivo muy cerca de otros equipos.

NOTA: Este producto no contiene materiales peligrosos. Su desecho no

contaminará ni perjudicará el medio ambiente, ni presenta ningún riesgo para

las personas a cargo del desecho del producto. Como precaución, se

recomienda que contacte con el organismo local competente en materia de

eliminación y reciclaje para obtener información acerca de la eliminación del

equipo.

Tornillo de montaje de 0,50 pul

Luz de examen

Pasador de bocallave

en la ranura.















Lengüetas del fusible

Si la lámpara

no ilumina y

…

Causa posible Solución

el ventilador no

está funcionando.

El cajetín de ilumi-

nación no está ench-

ufado al enchufe de

pared o a la toma del

cable de aliment-

ación.

Enchufe el cable de alimen-

tación en el enchufe de

pared y en la toma del

cable de alimentación en la

parte inferior de la unidad.

El interruptor no está

encendido.

Oprima el lado verde del

interruptor.

Uno o ambos fusibles

se han fundido.

Cambie ambos fusibles.

Siga las instrucciones de la

sección de cambio de los

fusibles. Si los fusibles

vuelven a fundirse, envíe el

cajetín de iluminación a un

centro de reparaciones

autorizado.

El cable de aliment-

ación está dañado.

Esto puede ser causa

de un funciona-

miento intermitente.

Cambie el cable de alimen-

tación por un cable de ali-

mentación de Welch Allyn

nuevo.

El enchufe de pared

no recibe corriente.

Compruebe que el enchufe

de pared tiene corriente

examinando el estado del

disyuntor y enchufando otro

equipo al enchufe de pared.

el ventilador está

funcionando.

La lámpara se ha fun-

dido.

Cambie la lámpara por una

lámpara de Welch Allyn

nueva, modelo Nº 04200.

Consulte la sección de

cambio de la lámpara.

Si la potencia

luminosa es baja.

La lámpara no está

en la orientación

óptima.

Gire la lámpara 90° en el

portalámparas.

Ref. del

modelo Entrada Salida Fusible

48740 120V

CA∼60Hz,

400mA

12V CA,

3.0A

T500mAL,

250V

48742 230V

CA∼50Hz,

250mA

12V CA,

3.0A

T315mAL,

250V

48744 230/240V CA

∼50Hz, 250mA

12V CA,

3.0A

T315mAL,

250V

48748 100V CA∼50/

60Hz, 500mA

12V CA,

3.0A

T630mAL,

250V

WELCH ALLYN AUSTRALIA PTY LTD

18-20 ORION ROAD

LAND COVE, NSW 2066

AUSTRALIA

488119S Rev. A

Other manuals for 48700

This manual suits for next models

Table of contents

Languages:

Popular Work Light manuals by other brands

DentalEZ

DentalEZ EverLight user manual

Reliable

Reliable UBERLIGHT 3000TL instruction manual

UK 4AA-AN2 Instructions & Important Information

Craftsman

Craftsman CMXELAYMPL1027 instruction manual

Toparc

Toparc COB 060883 Translation of the original instructions

Parkside

Parkside PAAL 6000 B2 Operation and safety notes

Clarke

Clarke GWL700R User instructions

ATD Tools

ATD Tools Saber II owner's manual

brennenstuhl

brennenstuhl professionalLINE LB 5000 operating instructions

Saxby Lighting

Saxby Lighting Kios Instruction leaflet

Anslut

Anslut 019450 operating instructions

NightSearcher

NightSearcher BeatLite 500 user manual

IKEA

IKEA TIVED Important safety instructions

Parkside

Parkside PAL 2200 A3 manual

Haztec

Haztec 7-1190-F manual

ELBROLIGHT

ELBROLIGHT ELED10/RGB/S Specifications

Milwaukee

Milwaukee M18 RADIUS Operator's manual

Parkside

Parkside 391286 2201 Translation of the original instructions

Welch Allyn 48700 User manual

Popular Work Light manuals by other brands
