Wesco WS3900 User manual

Serra Mármore 110mm PT P06
110mm Tile Cutter EN P13
WS3900
WS3900U

1 2 3
4
5
6
7
18
89
10

Fig.D
Fig.B
Fig.E Fig.F
Fig.G
Fig.A Fig.C

6PT

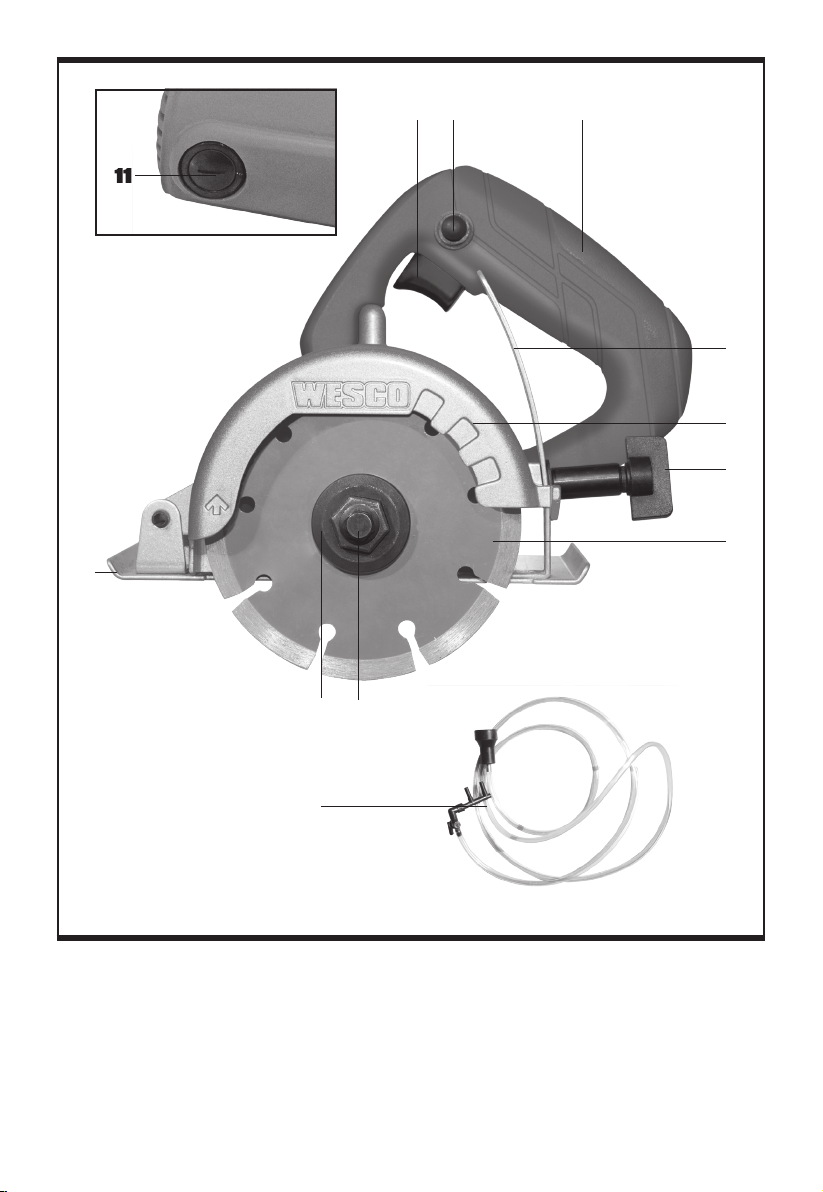

LISTA DE COMPONENTES
1. Interruptor de ligar-desligar
2. Interruptor com botão trava de segurança
3. Punho
4. Guia de profundidade
5. Capa de proteção
6. Parafuso da trava da guia de profundidade
7. Disco de corte diamantada*
8. Parafuso de fixação da lâmina
9. Flange externo
10. Placa base
11. Tampa da escova de carvão
12. Flange interno (consulte a Fig. A)
13. Eixo do motor (consulte a Fig. A)

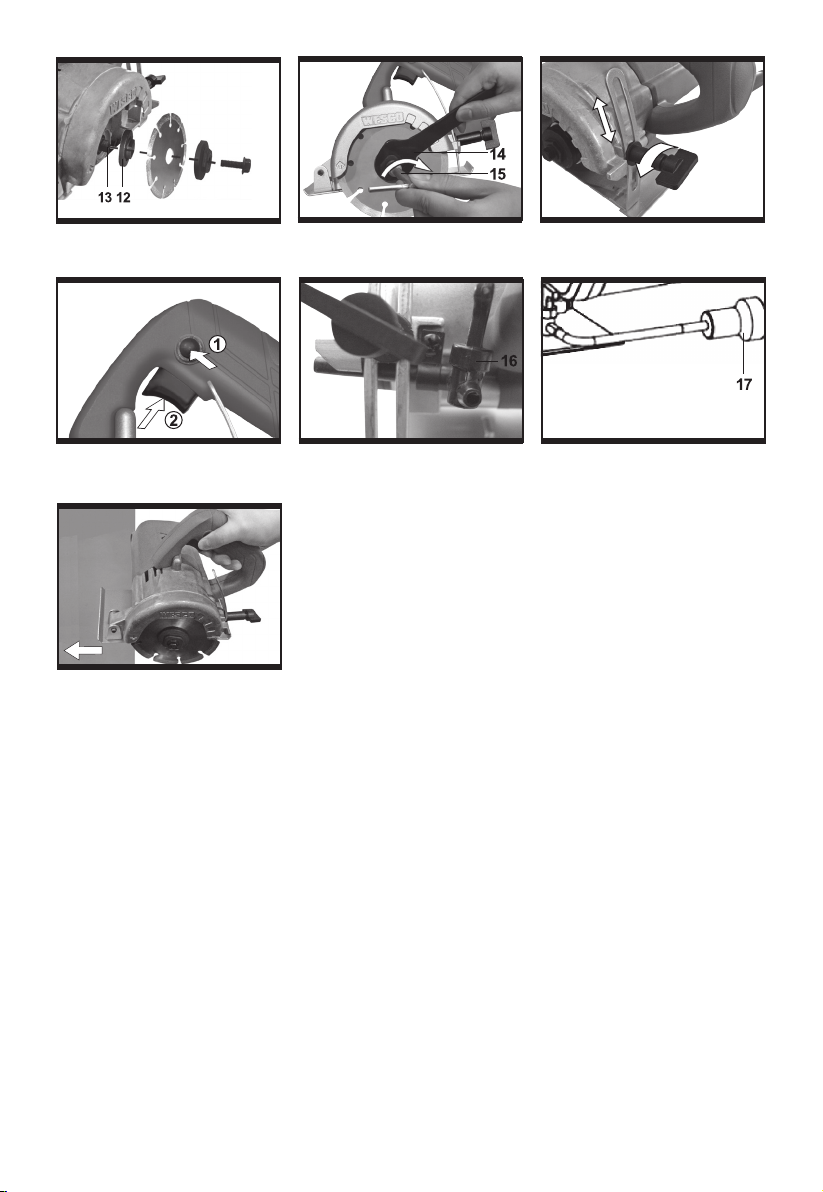

14. Chave de porca (consulte a Fig. B)
15. Chave (consulte Fig. B)
16. Registo de água (consulte Fig. E)
17. Adaptador para torneira(consulte Fig. F)
18. Mangueira para água de 2 metros
* Acessórios ilustrados ou descritos não estão totalmente abrangidos no fornecimento.
DADOS TÉCNICOS
WS3900 WS3900U
Tensão nominal 220V~60Hz 127V~60Hz
Potência nominal 1300W
Rotação 13000/min
Tamanho do disco 110mm
Furo do disco 20mm
Capacidade de corte 90° 34mm
Duplo isolamento / II
Peso 2.9kg
ACESSÓRIOS
Chave 1
Chave soquete 1
Registro de água 1
Adaptador para torneira 1
Mangueira para água de 2 metros 1
Recomendamos que compre todos os acessórios no fornecedor onde tenha adquirido a ferramenta. Utilize acessórios de boa
qualidade e de marca conhecida. Escolha os acessórios de acordo com o trabalho que tenciona executar. Para mais detalhes,
consulte a embalagem destes.

7
PT
AVISOS GERAIS
DE SEGURANÇA
DE FERRAMENTAS
ELÉCTRICAS
ATENÇÃO! Leia atentamente as
seguintes instruções. A não observância
destas instruções pode causar choque eléctrico, incêndio e/
ou lesões graves.
Guarde estas instruções para referência
futura.
Os termos “ferramenta eléctrica” utilizados em todos os
avisos constantes destas instruções referem-se à sua
ferramenta eléctrica acionada por corrente eléctrica (com
cabo de alimentação) ou ferramenta elétrica acionada por
bateria (sem cabo de alimentação).
1. LOCAL DE TRABALHO
a) Mantenha o local de trabalho limpo e
bem arrumado. Áreas com pouca iluminação e
desordenadas podem provocar acidentes.
b) Não utilize o aparelho em locais onde
existam líquidos, gases ou poeiras
inflamáveis e onde exista o risco de
explosão. As ferramentas elétricas produzem
faíscas que podem inflamar poeiras ou gases.
c) Mantenha as pessoas e particularmente
as crianças afastadas da ferramenta
eléctrica durante o seu funcionamento.
Qualquer distração pode fazê-lo perder o controlo da
ferramenta.
2. SEGURANÇA ELÉTRICA
a) O Plugue da ferramentas elétricas deve
encaixar bem na tomada de alimentação.
Nunca modifique plugues, seja de
que maneira for. Não utilize nenhuma
adaptação com ferramentas eléctricas
que tenham ligação à terra. Plugues e cabos
não devem ser modificadas e tomadas de corrente
adequadas reduzem o risco de choque elétrico.
b) Evite o contato do corpo com superfícies
ligadas à terra como tubos, aquecedores,
fogões e frigoríficos. Existe um aumento do
risco de choque eléctrico se o seu corpo estiver em
contato com a terra.
c) Não exponha este equipamento à chuva
ou humidade. A infiltração de água num aparelho
elétrico aumenta o risco de choque elétrico.
d) Utilize corretamente o cabo de
alimentação. Nunca utilize o cabo para
transportar, puxar ou desligar o aparelho
da tomada de corrente. Mantenha o
cabo afastado de fontes de calor, óleos,
arestas afiadas ou peças em movimento.
Cabos danificados ou modificados aumentam o risco
de choque elétrico.
e) Quando trabalhar com uma ferramenta
eléctrica ao ar livre, use um cabo de
extensão adequado para utilização no
exterior. A utilização de um cabo adequado para uso
exterior reduz o risco de choque elétrico.
f) Se não puder evitar a utilização de uma
ferramenta elétrica num local húmido,
utilize uma fonte de alimentação
protegida contra corrente residual. A
utilização de um dispositivo com proteção contra
corrente residual reduz o risco de choque elétrico.
3. SEGURANÇA DE PESSOAS
a) Esteja atento, observe o que está
fazendo e seja prudente sempre que
trabalhar com uma ferramenta elétrica.
Não utilize nunca uma ferramenta
elétrica quando estiver cansado ou
sob a influência de drogas, álcool ou
medicamentos. Um momento de desatenção
quando se utiliza uma ferramenta elétrica pode causar
lesões graves.
b) Utilize equipamentos de segurança. Use
sempre óculos de proteção. Equipamentos
de segurança, tais como máscaras protetoras, sapatos
de sola antiderrapante, capacetes ou proteções
auriculares devidamente utilizados reduzem o risco de
lesões.
c) Evite o arranque acidental da ferramenta.
Certifique-se de que o comutador de
alimentação está desligado antes de ligar
a ferramenta à fonte de alimentação e/ou
à bateria, antes de pega-la ou antes de a
transportar. Se mantiver o dedo no interruptor ou
acionar o aparelho enquanto este estiver ligado podem
ocorrer acidentes.
d) Remova quaisquer chaves de ajuste ou
de porcas antes de ligar a ferramenta
elétrica. Chaves de porcas ou de ajuste fixadas a
peças móveis da ferramenta podem causar lesões.
e) Não exceda as suas próprias
capacidades. Mantenha sempre o corpo
em posição firme e de equilíbrio, o que lhe
permite controlar melhor a ferramenta elétrica em
situações imprevistas.

8PT
f) Use roupa apropriada. Não use vestuário
solto ou artigos de joalharia. Mantenha
o cabelo, vestuário e luvas afastados de
peças em movimento. Roupas soltas, artigos de
joalharia ou cabelos compridos podem ser agarrados
por peças em movimento.
g) Se forem fornecidos dispositivos para
a montagem de unidades de extração
ou recolha de resíduos, Assegure-
se de que são montados e utilizados
adequadamente. A utilização destes dispositivos
pode reduzir os perigos relacionados com a presença
de resíduos.
4. UTILIZAÇÃO E MANUTENÇÃO DA
FERRAMENTA ELÉTRICA
a) Não force a ferramenta. Utilize a
ferramenta elétrica apropriada para cada
aplicação. A utilização da ferramenta elétrica
apropriada executa o trabalho de forma melhor e mais
segura, à velocidade para a qual foi concebida.
b) Não utilize esta ferramenta se o
interruptor estiver deficiente, não ligando
ou desligando. Qualquer ferramenta eléctrica que
não possa ser controlada pelo interruptor é perigosa e
deve ser reparada.
c) Desligue o plugue da fonte de
alimentação e/ou remova a bateria
da ferramenta antes de proceder a
quaisquer ajustes, antes de mudar
de acessórios ou antes de guardar
a ferramenta. Estas medidas de segurança
preventivas reduzem o risco de acidentes com a
ferramenta.
d) Quando não estiver usando a ferramenta
elétrica, guarde-a fora do alcance
das crianças e não deixe que esta
seja utilizada por pessoas que não
a conheçam, nem tenham lido as
instruções. As ferramentas eléctricas são
perigosas nas mãos de utilizadores inexperientes.
e) Faça a manutenção de ferramentas
elétricas. Verifique quaisquer
desalinhamentos, encaixes de peças
móveis, quebras e outras condições que
possam afetar o funcionamento. Se esta
ferramenta estiver avariada, mande-a
reparar antes a utilizar. Muitos acidentes são
causados pela manutenção deficiente de ferramentas
elétricas.
f) Mantenha as ferramentas de corte
limpas e afiadas. As ferramentas de corte ou
discos de serra com manutenção adequada e arestas
de corte (ou destes) afiadas têm menos probabilidades
bloquear e são mais fáceis de controlar.
g) Utilize a ferramenta elétrica, acessórios,
brocas, etc. em conformidade com estas
instruções e da forma prevista para este
tipo específico de ferramenta, tendo
em conta as condições presentes e o
trabalho a executar. A utilização de ferramentas
elétricas para aplicações diferentes daquelas a que se
destinam pode levar a situações de perigo.
5. ASSISTÊNCIA TÉCNICA
a) A sua ferramenta eléctrica só deve
ser reparada por um técnico de
assistência qualificado e devem ser
apenas utilizadas peças de substituição
genuínas, mantendo assim a segurança
da ferramenta. Procure um centro de serviço
autorizado.
INSTRUÇÕES DE
SEGURANÇA PARA
CORTE
AVISOS DE SEGURANÇA DA SERRA
MÁRMORE
a) A capa de proteção (metálica) da serra
mármore esta posicionada para maior
segurança do usuário, de forma que a
menor parte do disco esteja exposta
na direção do operador. Posicione-se
e mantenha os espectadores longe
do plano do disco em rotação. A capa
de proteção ajuda a proteger o operador contra
fragmentos quebrados do disco e contato acidental
com o disco.
b) Use somente discos de corte
diamantados para sua ferramenta
elétrica. O fato de um acessório poder ser instalado
à sua ferramenta elétrica, não garante operação
segura.
C) A velocidade do acessório deve
corresponder, pelo menos, à velocidade
máxima assinalada na ferramenta
elétrica. A utilização de acessórios a uma velocidade
superior a aquela para a qual estes foram concebidos
pode levar à desintegração dos mesmos.
d) Os discos devem ser utilizados apenas
para as situações para que foram

9
PT
concebidos. Por exemplo: não utilize o
disco de corte para retificar um objeto.
Os discos de corte abrasivos destinam-se apenas às
operações de retificação periférica. Se submeter estes
discos a quaisquer forças laterais os mesmas podem
desintegrar-se.
e) Utilize sempre flanges não danificadas e
com o tamanho e a forma corretas para
o disco selecionado. A utilização de flanges
apropriadas para o disco que pretende utilizar reduz a
possibilidade de quebra deste.
f) Não utilize discos desgastados e
concebidos para utilização com
ferramentas elétricas de maior potência.
Os discos concebidos para serem usados com
ferramentas elétricas maiores não são próprios para
serem utilizados à velocidade máxima das ferramentas
menores e podem partir-se.
g) O diâmetro exterior e a espessura
do acessório deve corresponder à
capacidade da sua ferramenta elétrica.
A utilização de acessórios de tamanho não adequado
não permite um bom controle ou proteção dos
mesmos.
h) A dimensão do discos (furo) e flanges
deve ser compatível com o eixo da
ferramenta elétrica. Discos e flanges com furos
de alojamento que não correspondem à ferramenta
de montagem da ferramenta elétrica operarão
desbalanceados, vibrarão excessivamente e poderão
causar perda de controle.
i) Não use discos danificados. Antes
de cada uso, inspecione os discos
com relação a lascas e trincas. Se a
ferramenta elétrica ou o disco sofrer
queda, inspecione se há danos ou
instale um disco não danificado. Após
inspecionar e instalar o disco, o operador
e pessoas que estiverem próximas
devem se posicionar longe do plano do
disco em rotação. Ligue a ferramenta
elétrica na velocidade máxima sem carga
por um minuto. Discos danificados normalmente
quebrarão durante esse tempo de teste.
j) Utilize equipamento de proteção.
Dependendo da tarefa a realizar, utilize
uma máscara ou óculos de proteção.
Se necessário, use uma máscara contra
o pó, proteção para os ouvidos, luvas
e um avental forte capaz de o proteger
contra partículas abrasivas pequenas ou
outros fragmentos. O equipamento de proteção
ocular deve ter capacidade para apanhar os detritos
resultantes dos vários tipos de tarefas realizadas.
A máscara contra o pó ou o filtro deve ser capaz de
filtrar as partículas resultantes da tarefa que estiver
a executar. Uma exposição prolongada a ruídos de
grande intensidade pode causar perda de audição.
k) Mantenha todas as outras pessoas
a uma distância segura da área de
trabalho. Qualquer pessoa que entre na
área de trabalho deve usar equipamento
de proteção pessoal. Os fragmentos resultantes
da peça a ser trabalhada ou de um acessório que
se tenha partido podem atingir alguém e causar
ferimentos nas pessoas que se encontrem nas
imediações da área de trabalho.
I) Ao realizar uma tarefa em que o
acessório de corte possa entrar em
contato com fios elétricos que estejam
ocultos ou com o próprio cabo de
alimentação, segure na ferramenta
elétrica usando apenas as superfícies
próprias para o efeito. O acessório de corte
pode entrar em contato com um fio elétrico energizado
o que por sua vez pode fazer com que as partes
metálicas da ferramenta fiquem eletrificadas e fazer
com que o usuário desta sofra um choque elétrico.
m) Posicione o cabo afastando-o do disco
diamantado. Se você perder controle, o cabo pode
ser cortado ou enroscado e sua mão ou braço pode ser
puxado em direção ao disco.
n) Nunca repouse a ferramenta elétrica até
o acessório parar completamente. O disco
diamantado pode travar-se e agarrar-se a superfície e
causar a perda de controle da ferramenta elétrica.
o) Não transporte a ferramenta ao lado
do seu corpo quando esta estiver a
funcionar. O contato acidental com o acessório em
rotação pode prender a sua roupa e puxar o acessório
na direção do seu corpo.
p) Limpe regularmente as ranhuras de
ventilação da sua ferramenta elétrica.
A ventoinha do motor puxa pó para o interior da
ferramenta e uma acumulação excessiva de pó
metálico pode dar origem a choques elétricos.
q) Não utilize esta ferramenta elétrica
próximo de materiais inflamáveis. Estes
podem incendiar-se se entrarem em contato com
quaisquer faíscas.
r ) Não use acessórios que necessitem de
refrigerantes líquidos. A utilização de água ou
de outros refrigerantes líquidos pode dar origem a
choques eléctricos

10 PT
INSTRUÇÕES DE SEGURANÇA ADICIONAIS
PARA OPERAÇÕES DE CORTE
Ação de retorno e outros avisos relacionados
O ricochete ou golpe para trás é uma reação repentina à
compressão ou travamento de um disco rotativo (disco
diamantado). A compressão ou travamento causa uma
parada brusca do disco, que por sua vez, força a ferramenta
elétrica descontrolada na direção oposta da rotação do
disco no ponto do emperramento.
Por exemplo, se um disco ficar preso na peça a ser
trabalhada a extremidade do disco que se encontra
introduzida no ponto de aperto pode penetrar ainda mais
no material provocando a ação de retorno. Dependendo da
direção de rotação do disco, este pode saltar na direção
do utilizador ou na direção oposta. Nesta situação, o disco
pode também quebrar.
A ação de retorno resulta de uma utilização indevida e/
ou incorreta e pode ser evitada tomando as precauções
descritas a seguir.
a) Segure firmemente na ferramenta
elétrica e posicione o seu corpo e braço
de forma a resistir a qualquer ação de
retorno. Utilize sempre a pega auxiliar, se
esta existir, para ter um maior controlo
sobre a ferramenta em caso de retorno
desta durante o arranque. O usuário será
capaz de controlar a ação de retorno se tomar as
devidas precauções.
b) Nunca coloque as mãos próximo do
acessório rotativo. Este pode atingir as suas
mãos.
C) Não posicione o corpo de forma a que
este seja atingido em caso de retorno
da ferramenta. A ação de retorno faz com que a
ferramenta se mova na direção oposta à do disco no
ponto de aperto.
d) Tenha especial cuidado ao trabalhar
em cantos, arestas afiadas, etc. Evite
qualquer ressalto ou travamento do
acessório. A utilização da ferramenta em cantos,
arestas afiadas ou o ressalto desta pode fazer com
que o acessório rotativo seja puxado e leve à perda de
controle ou ao retorno da ferramenta elétrica.
e) Não acople um disco diamantado
segmentado diamantado com um
intervalo periférico maior que 10 mm ou
disco de serra com dentes ou dentes
de metal duro. Esses discos criam contra-golpe
frequente e perda de controle.
f) Não aplique força excessiva sobre o
disco de corte. Não tente fazer um corte
muito fundo. Se exercer uma pressão excessiva
sobre o disco, aumentará a carga sobre este o
que aumenta a possibilidade de deformação ou de
travamento do disco no corte e a possibilidade de
retorno ou de quebra do mesmo.
g) Quando o disco ficar preso, ou sempre
que interromper a operação de corte por
qualquer motivo, desligue a ferramenta
elétrica e continue a segurar nesta
até que o disco pare completamente.
Nunca tente remover o disco de corte
com o disco ainda em movimento. Se o
fizer, pode-se dar origem ao retorno da
ferramenta elétrica. Se o disco prender, tente
determinar a causa e tome as devidas medidas para
que o disco funcione normalmente.
h) Não retome a operação de corte. Deixe
que o disco atinja a sua velocidade
máxima e depois introduza-o
cuidadosamente no corte. Se o disco
funcionar com este encaixado no corte, o mesmo pode
ficar preso ou dar origem à ação de retorno.
i ) Apoie sempre a peça a ser trabalhada/
cortada para evitar o travamento ou
retorno do disco. As peças de grandes
dimensões têm tendência para mover-se ou cair sob o
seu próprio peso. Coloque suportes por baixo da peça
a ser cortada, próximo da linha de corte e perto da
extremidade da peça de ambos os lados do disco.
j) Tenha especial cuidado ao abrir
“buracos” ou “cortes” em paredes
existentes ou outras áreas do género. O
disco pode cortar tubos de gás, canos de água, cabos
elétricos ou outros objetos e dar origem ao retorno da
ferramenta (contra-golpe) ou provocar acidentes.

11
PT
SÍMBOLOS
Para reduzir o risco de ferimentos o utilizador
deve ler o manual de instruções
Classe de proteção
Aviso
Usar proteção para os ouvidos
Usar proteção ocular
Usar máscara contra o pó
INSTRUÇÕES DE
FUNCIONAMIENTO
NOTA: Antes de utilizar a ferramenta, leia atentamente o livro de instruções.
UTILIZAÇÃO CONFORME AS DISPOSIÇÕES:
A máquina é destinada para corte horizontal de meteriais,
como pedras naturais (mármore) ou cerâmico (pisos e
revestimentos).
1. INSTALAR OU REMOVER O DISCO
DIAMANTADO (Consulte a Fig. A. B.)
a. Inserir o disco de Corte Diamantada (Não Fornecida)
(Consulte a fig. A.)
Primeiro, posicione o flange interno (12) no eixo do motor
(13). Segundo, posicione o disco de corte diamantada (7)
no flange interno. Em seguida, posicione o flange externo
(9) no disco de corte diamantada. Por fim, use a chave de
porca (14) para segurar o flange externo e use a chave (15)
para parafusar a lâmina, prendendo o parafuso (8) no eixo
do motor.
AVISO: Rosca para a esquerda!
Antes da montagem, remova as peças para limpeza.
b. Remover Disco de Corte Diamantado
(Consulte a fig. B.)
Remova o disco de corte diamantada
de acordo com a sequência inversa da
instrução acima.
2. AJUSTAR PROFUNDIDADE DO CORTE
(Consulte a Fig. C)
Solte o parafuso borboleta da Guia de Profundidade (4) e
mova a base para cima ou para baixo. Na profundidade
de corte desejada, prenda a base apertando o parafuso
borboleta.
Levantar: Para profundidades de corte maiores.
Baixar: Para profundidades de cortes menores.
Use uma régua, uma escala ou algo semelhante para
ajustar a profundidade necessária.
Aperte o parafuso borboleta novamente.
Mantenha uma velocidade de alimentação uniforme durante
todo o procedimento de corte. Se um corte perfeito for
desejado, o Disco de Corte Diamantada deve se projetar
2mm para fora do material.
3. AÇÃO DO INTERRUPTOR
(Consulte a Fig. D)
CUIDADO: Antes de conectar a ferramenta na
tomada, sempre certifique-se se o interruptor pode
ser acionado corretamente.
Para prevenir que o interruptor seja ligado acidentalmente,

12 PT
esta ferramenta tem um interruptor com botão trava (2)
Para ligar a ferramenta, pressione o botão trava e em
seguida aperte o interruptor. Libere ou solte o interruptor
para desligar a ferramenta.
4. OPERAÇÃO
Use óculos de proteção, proteção auricular e máscara de
proteção contra pó.
Use luvas de proteção e sapatos firmes.
• Fixe a peça a ser trabalhada caso a mesma não que
devido ao seu próprio peso.
• Não use ou force a máquina de forma a mesma chegue
a parar.
CUIDADO: Discos de Corte Diamantadas ficam
muito quentes durante a operação; não toque nos
mesmos até testarem na temperatura natural.
Ao cortar, não pressione, incline ou oscile. Deslize
gentilmente para frente com uma velocidade uniforme
adaptada ao material que está sendo trabalhado.
Não freie os discos de corte que estão parando lentamente
usando pressão lateral.
5. CORTE A UMIDO
Introduzir o registro no alojamento indicado pela seta.
Em seguida introduzir o parafuso no furo.
Encaixar a porca conforme indicado pela seta.
Para finalizar,apertar o parafuso (Consulte a Fig. E).
Conjunto Mangueira
Conectar o adaptador a torneira de agua e encaixar
firmemente a mangueia no registro (Consulte a Fig. F).
6. DIREÇÃO DO CORTE (Consulte a Fig. G)
Segure a ferramenta firmemente. Posicione a Placa Base
(10) na peça a ser trabalhada/cortada sem que a lâmina faça
qualquer contato. Em seguida, ligue a ferramenta e espere
até a lâmina atingir velocidade total. Agora, simplesmente
mova a ferramenta para frente sobre a superfície da peça a
ser trabalhada, mantendo-a plana e avançando suavemente
até o corte ser concluído. Mantenha sua linha de corte reta e
sua velocidade de avanço uniforme.
A direção de corte é muito importante.
A máquina deve sempre operar em contra-rotação, então,
empurre a máquina para frente. Caso contrário, a máquina
poderá sair do corte de maneira descontrolada.
CUIDADO:
• Esta ferramenta deve ser usada somente em
superfícies horizontais.
• Certique-se de que a ferramenta seja movida para frente
em uma linha reta e gentilmente. Forçar e exercer pressão
excessiva ou permitir que o disco seja comprimido ou trave
no corte pode causar super aquecimento do motor e contra-
golpe perigoso da ferramenta.
• Como corte excessivo pode causar sobrecarga do motor,
a profundidade do corte não deve ser maior que 20mm em
uma passagem. Quando desejar cortar mais de 20mm de
profundidade, faça umas duas passagens com definições
mais profundas progressivamente.
MANUTENÇÃO
CUIDADO: Certifique-se sempre de que a
ferramenta esteja desligada e desconectada da
tomada antes de tentar realizar inspeção ou manutenção.
APÓS O USO
Sopre o pó de dentro da ferramenta operando a ferramenta
sem estar executando um trabalho por um tempo (sem
carga). Com uma escova, remova o acúmulo de pó da base.
O Acúmulo de pó no motor ou na base pode causar o mau
funcionamento da ferramenta.
LUBRIFICAÇÃO
É aconselhável lubrificar o sistema de transmissão a cada
duas vezes que substituir suas escovas de carvão, pois a
graxa perde suas propriedades de lubrificação.
Caso a máquina falhe, apesar da fabricação e testes
cuidadosos, seu conserto deve ser realizado por um agente
de serviço autorizado.

13
EN
COMPONENT LIST
1. On/off Trigger switch
2. Lock-off button
3. Handle
4. Depth guide
5. Protective guard
6. Depth guide lock wing bolt
7. Diamond cutting Blade*
8. Blade securing screw
9. Outer flange
10. Base plate
11. Carbon Brush Cap
12. Inner flange (See Fig. A)
13. Motor spindle (See Fig. A)
14. Spanner (See Fig. B )
15. Socket Spanner (see Fig. B )
16. tap (See Fig. E)
17. Hose adaptor (See Fig. F)
18. Water hose
* Not all the accessories illustrated or described are included in standard delivery.
TECHNICAL DATA
WS3900 WS3900U
Voltage 220V~60Hz 127V~60Hz
Power input 1300W
No load speed 13000/min
Blade size 110mm (4-21/64’’)
Blade bore 20mm (3/4’’)
Cutting capacity 90° 34mm (1-11/32’’)
Protection class / II
Machine weight 2.9kg (6.3 lbs)
ACCESSORIES
Spanner 1
Socket spanner 1
Tap 1
Hose adapter 1
Water hose 1
We recommend that you purchase your accessories from the same store that sold you the tool. Use good quality accessories
marked with a well-known brand name. Choose the type according to the work you intend to undertake. Refer to the
accessory packaging for further details. Store personnel can assist you and offer advice.

14 EN
GENERAL POWER TOOL
SAFETY WARNINGS
WARNING! Read all safety warnings
and all instructions. Failure to follow the
warnings and instructions may result in electric shock, fire
and/or serious injury.
Save all warnings and instructions for future
reference.
The term “power tool” in the warnings refers to your mains-
operated (corded) power tool or battery-operated (cordless)
power tool.
1. WORK AREA SAFETY
a) Keep work area clean and well lit. Cluttered
or dark areas invite accidents.
b) Do not operate power tools in explosive
atmospheres, such as in the presence of
flammable liquids, gases or dust. Power
tools create sparks which may ignite the dust or fumes.
c) Keep children and bystanders away while
operating a power tool. Distractions can cause
you to lose control.
2. ELECTRICAL SAFETY
a) Power tool plugs must match the outlet.
Never modify the plug in any way. Do
not use any adapter plugs with earthed
(grounded) power tools. Unmodified plugs and
matching outlets will reduce risk of electric shock.
b) Avoid body contact with earthed or
grounded surfaces, such as pipes,
radiators, ranges and refrigerators. There
is an increased risk of electric shock if your body is
earthed or grounded.
c) Do not expose power tools to rain or
wet conditions. Water entering a power tool will
increase the risk of electric shock.
d) Do not abuse the cord. Never use the
cord for carrying, pulling or unplugging
the power tool. Keep cord away from
heat, oil, sharp edges or moving parts.
Damaged or entangled cords increase the risk of
electric shock.
e) When operating a power tool outdoors,
use an extension cord suitable for
outdoor use. Use of a cord suitable for outdoor use
reduces the risk of electric shock.
f) If operating a power tool in a damp
location is unavoidable, use a residual
current device (RCD) protected supply.
Use of an RCD reduces the risk of electric shock.
3. PERSONAL SAFETY
a) Stay alert, watch what you are doing and
use common sense when operating a
power tool. Do not use a power tool while
you are tired or under the influence of
drugs, alcohol or medication. A moment of
inattention while operating power tools may result in
serious personal injury.
b) Use personal protective equipment.
Always wear eye protection. Protective
equipment such as dust mask, non-skid safety shoes,
hard hat, or hearing protection used for appropriate
conditions will reduce personal injuries.
c) Prevent unintentional starting. Ensure
the switch is in the off-position before
connecting to power source and/or
battery pack, picking up or carrying the
tool. Carrying power tools with your finger on the
switch or energising power tools that have the switch
on invites accidents.
d) Remove any adjusting key or wrench
before turning the power tool on. A wrench
or a key left attached to a rotating part of the power
tool may result in personal injury.
e) Do not overreach. Keep proper footing
and balance at all times. This enables better
control of the power tool in unexpected situations.
f) Dress properly. Do not wear loose
clothing or jewellery. Keep your hair,
clothing and gloves away from moving
parts. Loose clothes, jewellery or long hair can be
caught in moving parts.
g) If devices are provided for the connection
of dust extraction and collection
facilities, ensure these are connected
and properly used. Use of these devices can
reduce dust-related hazards.
4. POWER TOOL USE AND CARE
a) Do not force the power tool. Use the
correct power tool for your application.
The correct power tool will do the job better and safer
at the rate for which it was designed.
b) Do not use the power tool if the switch
does not turn it on and off. Any power tool that
cannot be controlled with the switch is dangerous and
must be repaired.
c) Disconnect the plug from the power
source and/or the battery pack from
the power tool before making any

15
EN
adjustments, changing accessories, or
storing power tools. Such preventive safety
measures reduce the risk of starting the power tool
accidentally.
d) Store idle power tools out of the reach
of children and do not allow persons
unfamiliar with the power tool or these
instructions to operate the power tool.
Power tools are dangerous in the hands of untrained
users.
e) Maintain power tools. Check for
misalignment or binding of moving
parts, breakage of parts and any other
condition that may affect the power tool’s
operation. If damaged, have the power
tool repaired before use. Many accidents are
caused by poorly maintained power tools.
f) Keep cutting tools sharp and clean.
Properly maintained cutting tools with sharp cutting
edges are less likely to bind and are easier to control.
g) Use the power tool, accessories and
tool bits etc. in accordance with these
instructions, taking into account the
working conditions and the work to be
performed. Use of the power tool for operations
different from those intended could result in a
hazardous situation.
5. SERVICE
a) Have your power tool serviced by a
qualified repair person using only
identical replacement parts. This will ensure
that the safety of the power tool is maintained.
SAFETY INSTRUCTIONS
FOR ABRASIVE
CUTTING-OFF
OPERATIONS
CUT-OFF MACHINE SAFETY WARNINGS
a) The guard provided with the tool must
be securely attached to the power tool
and positioned for maximum safety, so
the least amount of wheel is exposed
towards the operator. Position yourself
and bystanders away from the plane of
the rotating wheel. The guard helps to protect
operator from broken wheel fragments and accidental
contact with wheel.
b) Use only diamond cut-off wheels for your
power tool. Just because an accessory can be
attached to your power tool, it does not assure safe
operation.
C) The rated speed of the accessory must
be at least equal to the maximum speed
marked on the power tool. Accessories
running faster than their rated speed can break and fly
apart.
d) Wheels must be used only for
recommended applications. For example:
do not grind with the side of cut-off
wheel. Abrasive cut-off wheels are intended for
peripheral grinding, side forces applied to these wheels
may cause them to shatter.
e) Always use undamaged wheel flanges
that are of correct diameter for your
selected wheel. Proper wheel flanges support the
wheel thus reducing the possibility of wheel breakage.
f) Do not use worn down reinforced wheels
from larger power tools. Wheels intended for a
larger power tool are not suitable for the higher speed
of a smaller tool and may burst.
g) The outside diameter and the thickness
of your accessory must be within the
capacity rating of your power tool.
lncorrectly sized accessories cannot be adequately
guarded or controlled.
h) The arbour size of wheels and flanges
must properly fit the spindle of the power
tool. Wheels and flanges with arbour holes that do
not match the mounting hardware of the power tool
will run out of balance, vibrate excessively and may
cause loss of control.
i) Do not use damaged wheels. Before
each use, inspect the wheels for chips
and cracks. If power tool or wheel is
dropped, inspect for damage or install an
undamaged wheel. After inspecting and
installing the wheel, position yourself and
bystanders away from the plane of the
rotating wheel and run the power tool at
maximum no load speed for one minute.
Damaged wheels will normally break apart during this
test time.
j) Wear personal protective equipment.
Depending on application, use face
shield, safety goggles or safety glasses.
As appropriate, wear dust mask, hearing
protectors, gloves and shop apron
capable of stopping small abrasive or
workpiece fragments. The eye protection
must be capable of stopping flying debris

16 EN
generated by various operations. The
dust mask or respirator must be capable of filtrating
particles generated by your operation. Prolonged
exposure to high intensity noise may cause hearing
loss.
k) Keep bystanders a safe distance away
from work area. Anyone entering the
work area must wear personal protective
equipment. Fragments of workpiece or of a
broken wheel may fly away and cause injury beyond
immediate area of operation.
I) Hold the power tool by insulated gripping
surfaces only, when performing an
operation where the cutting accessory
may contact hidden wiring or its own
cord. Cutting accessory contacting a “live” wire may
make exposed metal parts of the power tool “live” and
could give the operator an electric shock.
m) Position the cord clear of the spinning
accessory. lf you lose control, the cord may be cut
or snagged and your hand or arm may be pulled into
the spinning wheel.
n) Never lay the power tool down until the
accessory has come to a complete stop.
The spinning wheel may grab the surface and pul1 the
power tool out of your control.
o) Do not run the power tool while carrying
it at your side. Accidental contact with the
spinning accessory could snag your clothing, pulling
the accessory into your body.
p) Regularly clean the power tool’s air
vents. The motor’s fan will draw the dust inside the
housing and excessive accumulation of powdered
metal may cause electrical hazards.
q) Do not operate the power tool near
flammable materials. Sparks could ignite these
materials.
r) Do not use accessories that require liquid
coolants. Using water or other liquid coolants may
result in electrocution or shock.
FURTHER SAFETY INSTRUCTIONS FOR
ABRASIVE CUTTING-OFF OPERATIONS
Kickback and related warnings
Kickback is a sudden reaction to a pinched or snagged
rotating wheel. Pinching or snagging causes rapid stalling
of the rotating wheel which in turn causes the uncontrolled
power tool to be forced in the direction opposite of the
wheel’s rotation at the point of the binding.
For example, if an abrasive wheel is snagged or pinched
by the workpiece, the edge of the wheel that is entering
into the pinch point can dig into the surface of the material
causing the wheel to climb out or kick out. The wheel may
either jump toward or away from the operator, depending on
direction of the wheel’s movement at the point of pinching.
Abrasive wheels may also break under these conditions.
Kickback is the result of power tool misuse and/or incorrect
operating procedures or conditions and can be avoided by
taking proper precautions as given below.
a) Maintain a firm grip on the power tool
and position your body and arm to allow
youto resist kickback forces. Always
use auxiliary handle, if provided, for
maximum control over kickback or
torque reaction during start-up. The
operator can control torque reactions or kickback
forces, if proper precautions are taken.
b) Never place your hand near the rotating
accessory. Accessory may kickback over your
hand.
c) Do not position your body in line with the
rotating wheel. Kickback will propel the tool in
direction opposite to the wheel’s movement at the
point of snagging.
d) Use special care when working Corners,
sharp edges etc. Avoid bouncing and
snagging the accessory. Corners, sharp edges
or bouncing have a tendency to snag the rotating
accessory and cause loss of control or kickback.
e) Do not attach a saw chain, woodcarving
blade, segmented diamond wheel with
a peripheral gap greater than 10mm or
toothed saw blade. Such blades create frequent
kickback and loss of control.
f) Do not “jam” the wheel or apply
excessive pressure. Do not attempt
to make an excessive depth of cut.
Overstressing the wheel increases the loading and
susceptibility to twisting or binding of the wheel in the
cut and the possibility of kickback or wheel breakage.
g) When wheel is binding or when
interrupting a cut for any reason, switch
off the power tool and hold the power
tool motionless until the wheel Comes
to a complete stop. Never attempt to
remove the wheel from the cut while the
wheel is in motion otherwise kickback
may occur. lnvestigate and take corrective action to
eliminate the cause of wheel binding.
h) Do not restart the cutting operation in
the workpiece. Let the wheel reach full
speed and carefully re-enter the cut. The
wheel may bind, walk up or kickback if the power tool
is restarted in the workpiece.

17
EN
i) Support panels or any oversized
workpiece to minimize the risk of wheel
pinching and kickback. Large workpieces
tend to sag under their own weight. Supports must be
placed under the workpiece near the line of cut and
near the edge of the workpiece on both sides of the
wheel.
j) Use extra caution when making a
“pocket cut” into existing walls or other
blind areas. The protruding wheel may cut gas or
water pipes, electrical wiring or objects that can cause
kickback.
SYMBOLS
To reduce the risk of injury, user must read
instruction manual
Double insulation
Warning
Wear hearing protection
Wear eye protection
Wear dust mask

18 EN
OPERATION
INSTRUCTIONS
NOTE: Before using the tool, read the instruction book carefully.
INTENDED USE:
The machine is intended for the horizontal cutting or slitting
of mainly mineral material such as marble.
1. INSTALLING OR REMOVING DIAMOND
CUTTING BLADE (See Fig.A,B)
a. Inserting the Diamond Cutting Blade (Not Supplied) (See
Fig.A)
Firstly, place inner flange (12) onto motor spindle (13);
Secondly, place diamond cutting blade (7) onto inner flange;
And then place outer flange (9) onto diamond cutting blade;
Finally, use spanner (14) hold outer flange and use socket
spanner (15) screw blade securing screw(8) into motor
spindle. .
WARNING: Left-hand thread!
Before reassembly, remove the parts for cleaning.
b. Removing Diamond Cutting Blade (See
Fig.B)
Removing diamond cutting blade according
to reverse sequence of above instruction.
2. ADJUSTING THE DEPTH OF CUT
(See Fig. C)
Loosen the wing bolt on the Depth Guide (4) and move the
base up or down. At the desired depth of cut, secure the
base by tightening the wing bolt.
Raise: For greater cutting depths.
Lower: For smaller cutting depths.
Use a ruler, scale or something similar to adjust the required
depth.
Retighten the winged bolt.
Maintain a uniform feeding speed during the entire cutting
procedure. If a perfect cut is desired, the Diamond-Cutting
Blade must protrude 2mm out of the material.
3. SWITCH ACTION (See Fig.D)
Caution: Before plugging in the tool, always
check to see that the switch trigger actuates
properly.
To prevent the switch trigger from being accidentally pulled,
a Lock-off Button(2) is provided.
To start the tool, depress the lock-off button and pull the
switch trigger. Release the switch trigger to stop.
4. OPERATION
Wear safety glasses, hearing protection and a dust
protection mask.
Wear protective gloves and sturdy shoes.
• Clamp down the workpiece if it does not stay in place
owing to its own weight.
• Do not load the machine so heavily that it comes to a
standstill.
CAUTION:Diamond Cutting Blades become very
hot during operation; do not touch it until it have
cooled down.
When cutting, do not press, tilt or oscillate. Gently slide it
forward with a speed adapted to the material being worked
on.
Do not brake cutting discs that are slowing down to a stop
by using side pressure.
5. WET-CUTTING
To introduce tap(16) into the indicated for the arrow;
After that to introduce screw through the hole and to incase
not in accordance with the arrow indicates and then tight
the screw (See Fig E).
Screw the hose adapter(17) to the water tap and attach the
hose firmly onto the tap(16) (See Fig F).
6. CUTTING DIRECTION (See Fig.G)
Hold the tool firmly. Set the Base Plate (10) on the
workpiece to be cut without the blade making any contact.
Then turn the tool on and wait until the blade attains
full speed. Now simply move the tool forward over the
workpiece surface, keeping it flat and advancing smoothly
until the cutting is completed. Keep your cutting line straight
and your speed of advance uniform.
The cutting direction is very important.
The machine must always run in counterrotation, so push
the machine forwards. Otherwise, the machine mat be
pressed out of the cut in an uncontrolled fashion.
CAUTION:
• This tool should only be used on horizontal
surfaces.
• Be sure to move the tool forward in a straight line and
gently. Forcing and exerting excessive pressure or allowing
the wheel to bend, pinch or twist in the cut can cause
overheating of the motor and dangerous kickback of the
tool.
• Since excessive cutting may cause overload of the motor,
the depth of cut should not be more than 20mm at a pass.
When you wish to cut more than 20mm deep, make a
couple of passes with progressively deeper settings.

19
EN
MAINTENANCE
CAUTION: Always be sure that the tool is
switched off and unplugged before attempting to
perform inspection or maintenance.
AFTER USE
Blow away dust from the inside of the tool by running the
tool at an idle for a while. Brush off accumulation of dust on
the base. Accumulation of dust in the motor or on the base
may cause a malfunction of the tool.
LUBRICATION
It’s advisable to re-lubricate the transmission system every
second time you replace your carbon brushes, because
grease loses its lubrication properties.
Should the machine fail in spite of careful manufacturing
and testing, its repair should be carried out by an authorized
service agent.
