Westfalia 41 61 15 User manual

Westfalia Bedienungsanleitung
Nr. 109074

12 V - Kompressor mit Volumenpumpe
A
rtikel Nr. 41 61 15
12 V Air Compressor with Inflato
r
A
rticle No. 41 61 15
Bedienungsanleitung
Instruction Manual

II
With this compressor with 12 V connector, you can quickly and conveniently fill
a car tyre or, with the inflator, fill an air mattress in almost no time. The build-in
lantern provides extra safety in the case of a car breakdown or similar at night.
The automatic turn-off function keeps you on the safe side. Whatever you are
filling with air cannot be damaged by excessive pressure.
Please familiarize yourself with the proper usage of the device by reading and
following each chapter of this manual, in the order presented. Keep these
operating instructions for further reference.
Please read the safety instructions!
These instructions will make it easier for you to handle the device appropri-
ately and help prevent misunderstandings and possible damage or injury.
Mit diesem 12 V Kompressor, haben Sie die Möglichkeit, bequem Ihren
Autoreifen aufzupumpen oder mit der Volumenpumpe eine Luftmatratze in
kurzer Zeit zu befüllen. Die integrierte Lampe gibt Ihnen zusätzliche Sicherheit
bei einer eventuellen Panne mit dem Auto.
Bitte machen Sie sich in der Reihenfolge der Kapitel mit dem Gerät vertraut
und bewahren Sie diese Bedienungsanleitung für spätere Zwecke gut auf.
Bitte beachten Sie die Sicherheitshinweise.
Diese sollen Ihnen den sachgemäßen Umgang erleichtern und Ihnen helfen,
Missverständnissen und Schäden vorzubeugen.
Sehr
g
eehrte Damen und Herren
Dear Customers

III
Übersicht
|
Overvie
w
2
5
4
7
8
6
11
10
9
3
1
12 13 14

IV
Luftdruckschlauch & Zubehörfach 1 Storage for Air Hose and Accessory
Tragegriff 2 Carrying Handle
Manometer 3 Pressure Gauge
EIN/AUS-Schalter Kompressor 4 ON/OFF Switch Compressor
LICHT EIN/AUS-Schalter 5 LIGHT ON/OFF Switch
Notbeleuchtung mit Streufeldkappe 6 Work Light with Emergency Lens
Schnell-Aufpump-Anschluss 7 Quick Inflator Socket
Schnell-Abpump-Anschluss 8 Quick Deflator Socket
12 V-Anschlusskabel 9 12 V Power Cable
Luftschlauch mit Schnellkupplung 10 Air Hose with Quick Coupling
Luftschlauch mit Adapter 11 Air Hose with Adaptors
Balladapter 12 Adaptor for Balls
Adapter für Luftmatraze, Wasserball 13 Adaptor for Air Mattress, Water Ball
Adapter for Luftmatraze, Wasserball 14 Adaptor for Air Mattress, Water Ball
Übersicht
|
Overvie
w

1
Safety Notes........................................................................................ Page 7
Hints .................................................................................................... Page 8
Using the Air Compressor................................................................... Page 8
Using the Inflator................................................................................. Page 9
Using the Deflator ............................................................................... Page 9
Using the Emergency Light................................................................. Page 10
Changing the Illuminant ...................................................................... Page 11
Changing the Fuse in the 12 V Adaptor.............................................. Page 11
Cleaning, Maintenance and Storing.................................................... Page 12
Technical Data .................................................................................... Page 12
Sicherheitshinweise.............................................................................Seite 1
Hinweise ..............................................................................................Seite 3
Verwendung des Luftkompressors......................................................Seite 3
Verwendung der Schnell-Aufpump-Funktion.......................................Seite 4
Verwendung der Schnell-Abpump-Funktion........................................Seite 4
Verwendung der Notleuchte................................................................Seite 5
Wechsel der Glühlampe ......................................................................Seite 5
Wechseln der Feinsicherung im 12 V-Adapter....................................Seite 5
Wartung, Reinigung und Lagerung .....................................................Seite 6
Technische Daten................................................................................Seite 12
Table of Contents
Inhaltsverzeichnis

2
Sicherheitshinweise
Beachten Sie bitte zur Vermeidung von Fehlfunktionen, Schäden
und gesundheitlichen Beeinträchtigungen folgende Hinweise:
Bitte lesen Sie diese Bedienungsanleitung aufmerksam durch und
benutzen Sie den Luftkompressor ausschließlich gemäß dieser Anleitung.
Entsorgen Sie nicht benötigtes Verpackungsmaterial oder bewahren Sie
dieses an einem für Kinder unzugänglichen Ort auf. Es besteht Ersti-
ckungsgefahr!
Lassen Sie den Kompressor nicht von Kindern oder sonstigen zu
beaufsichtigenden Personen benutzen.
Es darf keine Flüssigkeit, gleich welcher Art, in das Gerät eindringen.
Der Kompressor besitzt keine automatische Abschaltung. Ein zu hoher
Druck kann den aufzupumpenden Gegenstand platzen lassen. Kontrollie-
ren und beobachten Sie daher den Druck und den Gegenstand beim
Aufpumpen.
Lassen Sie den Kompressor bei der Benutzung nicht unbeobachtet.
Der Luftdruckschlauch wird während der Benutzung heiß. Achtung! Es
besteht Verbrennungsgefahr.
Der Kompressor darf mittels des Kfz-Adapters nur am Bordnetz eines
stehenden Fahrzeugs mit abgestelltem Motor betrieben werden. Der
Betrieb während der Fahrt ist unzulässig.
Kontrollieren Sie gegebenenfalls den Luftdruck mit Hilfe eines Luftdruck-
messers nach.
Trennen Sie vor allen Montagearbeiten den Kompressor vom 12 V
Anschluss!
Setzen Sie das Gerät keinen hohen Temperaturen, starken Vibrationen
oder hoher Feuchtigkeit aus.
Bei Beschädigungen des Kompressors darf dieser nicht mehr benutzt
werden. Lassen Sie ihn von einer Fachkraft reparieren.
Benutzen Sie den Kompressor nicht länger als 10 Minuten, lassen Sie ihn
danach ca. 15 Minuten abkühlen. Es kann bei längerem Einsatz zu Über-
hitzung und zu bleibenden Beschädigungen kommen.
Der Kompressor ist nicht zum Aufpumpen von Lkw oder Traktorreifen
gedacht. Der Kompressor ist nur für den Hausgebrauch und nicht für
professionellen Dauereinsatz bestimmt.

3
Inbetriebnahme und Verwendun
g
Hinweise
Pumpen Sie Gegenstände nicht über den dafür vorgesehenen Druck auf.
Pumpen Sie keine größeren Gegenstände wie etwa LKW-Reifen,
Traktorreifen oder Schlauchboote auf. Dies überschreitet die Pumpleistung
und somit die Laufzeit des Kompressors.
Benutzen Sie in dem Fall als Ergänzung eine Volumenpumpe, die den
nötigen Luftstrom liefern kann.
Verwendung des Luftkompressors
1. Öffnen Sie das Staufach (1), nehmen Sie das 12 V-Anschlusskabel (9)
und den Luftschlauch (10) heraus.
2. Achten Sie darauf, dass der EIN/AUS-Schalter (4) in der Stellung OFF ist
und somit ausgeschaltet ist.
3. Verbinden Sie den 12 V-Adapter mit der 12 V-Zigarettenanzünder-
Steckdose ihres Pkws oder Bootes.
Die mitgelieferten Adapter (11 – 14) eignen sich für die verschiedensten
Anwendungen, z. B. Fußball, Volleyball oder Luftmatratzen.
4. Stecken Sie bei Bedarf den passenden Adapter auf die
Schnellkupplung und klappen Sie den Hebel der Schnell-
kupplung nach unten.
Zum Aufpumpen eines Pkw-Reifens benötigen Sie keinen
Adapter. Schließen Sie den Luftdruckschlauch an das Ventil
an (Hebel auf, Anschlussstück aufstecken, Hebel nach
unten drücken).
5. Drücken Sie den EIN/AUS-Schalter in Richtung ON, um den Kompressor
einzuschalten.
Auf dem Manometer (3) können Sie den aktuellen Luftdruck ablesen.
Hinweis: Diese Anzeige ist nicht geeicht. Beim Aufpumpen von Pkw-
Reifen empfehlen wir vor Fahrantritt den Luftdruck mit einem geeichten
Luftdruckgerät zu überprüfen.
Achtung!
Achten Sie darauf, dass kleinere Gegenstände, wie Volley- oder Fußbälle
sehr rasch aufgepumpt sind.
Lassen Sie den Kompressor beim Betrieb nicht unbeaufsichtigt. Achten Sie
darauf, dass die Anschlüsse (7 und 8) nicht verstopft sind.

4
Inbetriebnahme und Verwendun
g
6. Benutzen Sie den Kompressor nicht länger als 10 Minuten ohne
Unterbrechung. Lassen Sie ihn vor einem weiteren Gebrauch ca. 15
Minuten abkühlen.
7. Wenn der gewünschte Druck erreicht ist, schalten Sie den Kompressor
aus. Ziehen Sie die Schnellkupplung vom aufgepumpten Gegenstand und
trennen Sie die Verbindung zu der Zigarettenanzünder-Steckdose.
8. Verstauen Sie das gesamte Zubehör im Fach und schließen Sie die
Abdeckung. Die Abdeckung passt in beide Richtungen. Stecken Sie erst
beide Haltestifte in die Öffnung des Zubehörfaches und drücken Sie die
Abdeckung nach unten, bis sie hörbar einrastet.
Verwendung der Schnell-Aufpump-Funktion
1. Um diese Funktion zu nutzen, verwenden Sie den mitgelieferten Schlauch
(11) und verbinden ihn mit dem Anschluss (7) des Kompressors zum
schnellen Aufpumpen eines Gegenstandes.
2. Vergewissern Sie sich, dass der Kompressor ausgeschaltet ist (EIN/AUS-
Schalter in OFF-Stellung).
3. Verbinden Sie den 12 V-Adapter (9) mit der Zigarettenanzünder-
Steckdose Ihres Pkws oder Bootes.
4. Stecken Sie bei Bedarf den passenden Adapter auf das Ende des
Schlauches und verbinden Sie den Schlauch mit dem aufzublasenden
Produkt (Wasserball, Luftmatratze oder Ähnliches).
5. Schalten Sie den Kompressor ein. Wenn der Aufblasvorgang beendet ist,
schalten Sie den Kompressor mit dem EIN/AUS-Schalter aus.
Achtung! Beobachten Sie das aufzublasende Produkt, um ein übermäßi-
ges Aufblasen zu verhindern.
6. Verstauen Sie nach jeder Benutzung das gesamte Zubehör im Fach und
schließen Sie die Abdeckung.
Verwendung der Schnell-Abpump-Funktion
1. Um diese Funktion zu nutzen, verwenden Sie den mitgelieferten Schlauch
(11) und verbinden ihn mit dem Anschluss (8) des Kompressors zum
schnellen Abpumpen eines Gegenstandes.
2. Verfahren Sie, wie im Kapitel „Verwendung der Schnell-Aufpump-
Funktion.

5
Inbetriebnahme und Verwendun
g
Verwendung der Notleuchte
1. Zum Benutzen der Notleuchte, drücken Sie den Schalter (5) in Richtung
LIGHT für volles Licht
FLASH für Blinklicht
OFF zum Ausschalten der Lampe.
2. Öffnen Sie die Streufeldkappe, um die Notleuchte als Arbeitslampe zu
benutzen.
Wechseln der Glühlampe
Vergewissern Sie sich, dass die Glühlampe vollkommen abgekühlt ist und der
Kompressor ausgeschaltet wurde, bevor Sie die Glühlampe wechseln.
1. Zum Wechseln der Glühlampe klappen Sie erst die Streufeldkappe zur
Seite.
2. Hebeln Sie die transparente Abdeckung mit einem Schraubendreher
vorsichtig aus der Lampenhalterung heraus. Stecken Sie den Schrauben-
dreher hierzu in die passende Aussparung an der Seite.
3. Drehen Sie die Glühlampe leicht hin und her und ziehen Sie die Lampe
nach oben heraus. Die Glühlampe ist mit einem Bajonettverschluss befes-
tigt.
4. Setzen Sie eine neue Glühlampe des Typs 12V/10W, Sockel BA15 in die
Lampenfassung. Zum Befestigen, drehen Sie die Glühlampe leicht nach
links oder rechts.
5. Setzen Sie die transparente Abdeckung mit der gewölbten Seite nach
außen auf die Lampenhalterung. Drücken Sie die Abdeckung am äußeren
Rand nach unten, bis die Abdeckung hörbar einrastet.

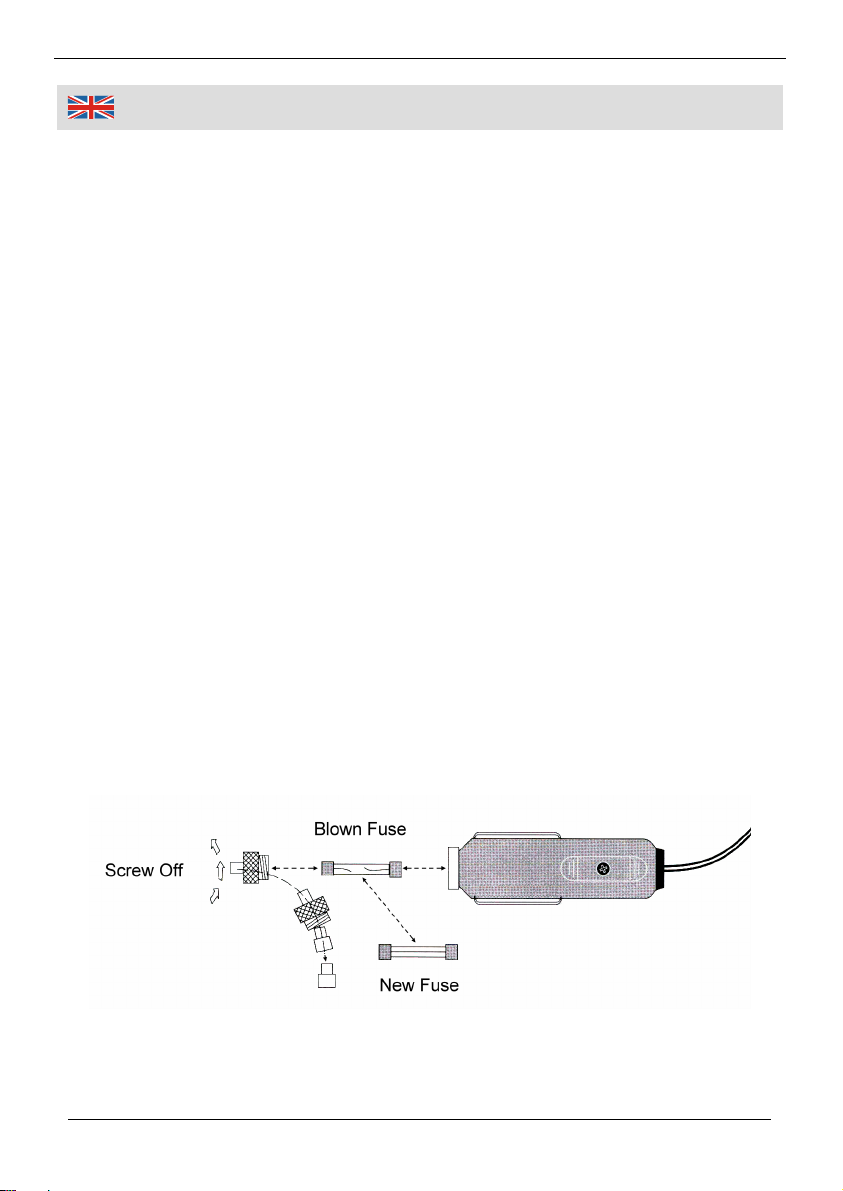

Wechseln der Feinsicherung im 12 V-Adapter
Im Stecker des Kfz-Adapters ist eine flinke Feinsicherung. Ersetzen Sie diese
Sicherung im Fehlerfall durch eine flinke Sicherung gleichen Typs.

6
W
artun
g,
Reini
g
un
g
und La
g
erun
g
Wartung, Reinigung und Lagerung
Ziehen Sie vor jeder Reinigung bzw. Wartung (z.B. Lampenwechsel) den
Netzstecker und lassen Sie das Gerät vollständig abkühlen. Stellen Sie
sicher, dass der Kompressor vollkommen abgekühlt ist.
Zum Reinigen verwenden Sie nur ein leicht angefeuchtetes Tuch.
Benutzen Sie keine aggressiven Reinigungssubstanzen oder Ähnliches.
Lassen Sie kein Wasser in das Gehäuse eindringen.
Lagern Sie den Kompressor an einem trockenen, vor Staub und Schmutz
geschützten Ort.

7
Safet
y
Notes
Please note the following safety notes to avoid malfunctions,
damage or physical injury:
Please read this manual carefully and use the compressor only according
to this manual.
Dispose of the packaging material or store it out of the reach of children.
There is a danger of suffocation!
Do not allow children or persons in need of supervision to operate the
compressor.
Do not allow liquids of any kind to enter the unit.
The compressor does not have an automatic turn-off. Too much pressure
in the inflated object can burst it. Check and observe the pressure and the
object while inflating.
Do not leave the compressor unattended while it is in operation.
Keep in mind that the pressure hose may become hot during operation.
Caution! There is a danger of injury.
Use the compressor with the 12 V adaptors only in a stationary vehicle
with the engine off. It is not allowed to operate the unit from the electric
system of a vehicle which is in operation.
Check the achieved pressure with an air pressure gauge.
Before undertaking any kind of work on the compressor, disconnect from
the 12 V socket!
Do not expose the unit to high temperatures, strong vibration and humidity.
If the compressor becomes damaged, immediately discontinue using it.
Have it repaired by a professional.
Do not use the compressor for more than 10 minutes continuously and
allow it to cool down for at least 15 minutes. Otherwise, the compressor
may overheat and become permanently damaged.
The compressor is not designed for inflating truck or tractors tyres. The
compressor is intended for domestic use only and not for professional,
continuous operation.

8
Start-U
p
and O
p
eration
Hints
Do not inflate objects to a pressure for which they are not intended.
Do not inflate larger objects such as truck or tractor tyres or inflatable
boats. These exceed the permissible operating range of the compressor
account of the long pumping time.
In such a case use a suitable inflator to complete the necessary air.
Using the Air Compressor
1. Open the compartment (1) and remove the 12 V cable (9) and the air hose
(10).
2. Make sure the ON/OFF switch (4) is in position OFF.
3. Connect the 12 V power plug to the 12 V cigarette lighter socket in your
vehicle or boat.
The included adaptors (11 – 14) are suitable for different applications (e.
g. food ball, volley ball or inflatable bed.
4. Attach the desired adaptor to the quick coupling and tilt the
lever down.
For inflating a tyre you do not need an adaptor. (lift lever up,
insert quick coupling to the tyre valve, press lever down).
5. Press the ON/OFF switch to the position ON.
See the air pressure on the pressure gauge (3). Hint: This
gauge is not calibrated and we recommend before driving, check the air
pressure with a calibrated air pressure manometer.
Attention!
Please keep in mind that smaller items such as volley- or footballs are filled
very quickly.
Do not leave the compressor unattended while it is in operation. Make sure
the sockets (7 and 8) are not blocked while the compressor is in operation.

9
Start-U
p
and O
p
eration
6. Do not use the compressor for more than 10 minutes continuously and
allow it to cool down for at least 15 minutes before using again.
7. When the item is fully inflated, first switch off the compressor. Disconnect
the quick coupling and the power plug from the cigarette lighter socket.
8. Store the accessory into the compartment and close the lid. The lid fits in
both directions. First, insert the pins into the compartment opening and
press the lid down until it locks audible.
Using the Inflator
1. To use this function, use the included air hose (11) and attach it to the
quick inflator socket (7) of the compressor.
2. Make sure the compressor is switched off (switch in OFF position).
3. Connect the 12 V adaptor (9) to the cigarette lighter socket in your vehicle
or boot.
4. Select the desired adapter and attach it to the end of the hose. Connect
the hose with the item you intend to inflate (beach ball, air mattress or
similar).
5. Switch the compressor on. If the desired pressure is reached, switch off
the compressor with the switch.
Attention! Please keep an eye on the item while it is inflated to prevent
over inflation.
6. After each use, store the accessory into the compartment and close the
lid.
Using the Deflator
1. To deflate an item quickly, use this function. Connect the included air hose
(11) with the quick inflator socket (8) of the compressor.
2. For the procedure, read the chapter “Using the Inflator”.

10
Start-U
p
and O
p
eration
Using the Emergency Light
1. To use the light, press the switch (5) in direction
LIGHT for bright light
FLASH for flashing light
OFF in order to switch off the light.
2. Open the emergency lens in order to use the unit as a work light.
Changing the Illuminant
Make sure the illuminant has cooled down completely and the compressor is
switched off before changing the illuminant.
1. To change the illuminant, first open the emergency light.
2. Insert a screwdriver into the provided sidewise hole and lever out the
transparent lid.
3. Turn the illuminant lightly to the left or to the right and pull the illuminant
out of the bulb socket. The illuminant has a bayonet coupling.
4. Insert a new illuminant of the type 12V/10W, bulb socket BA 15 into the
socket. To lock the illuminant, lightly turn it to the left or to the right.
5. Place the transparent lid with the convex side on the lamp holder. Press
the edge down until the lid locks audible.
Changing the fuse in the 12 V Adaptor
The power plug of the 12 V adaptors contains a quick micro fuse. In the case
of a failure replace it with one of the same type and dimensions.

11
Maintenance
,
Cleanin
g
and Storin
g
Maintenance, Cleaning and Storing
Before undertaking any cleaning or maintenance (e. g. changing the
illuminant) on the compressor, pull the power plug and allow the unit to fully
cool down.
Use only a damp cloth to clean the unit. Do not use aggressive chemicals
or abrasives. Do not allow liquids to enter the unit.
Store the compressor in a dry place and protect the unit from dust and dirt.

12
Technische Daten
|
Technical Data
Spannungsversorgung 12 V Power Supply DC
Nennstrom 10A Nominal Current
Max. Luftdruck 17 Bar /250 PSI Max. Pressure
Gewicht 1500 g Weight
Maße 250 x 175 x 110 mm Dimensions

V
Wir, die Westfalia Werkzeugcompany GmbH,
Werkzeugstraße 1, D-58093 Hagen,
erklären in alleiniger Verantwortung, dass das Produkt
12 V – Kompressor mit Volumenpumpe, Modell 3025
Artikel Nr. 41 61 15
den wesentlichen Schutzanforderungen genügt, die in den Europäischen Richtlinien
2004/108/EG (EMV-Richtlinie)
und deren Änderungen festgelegt sind.
Für die Konformitätsbewertung wurden folgende harmonisierte Normen herangezogen:
2004/108/EG EN 55014-1:2000+A1+A2
EN 55014-2:1997+A1
Hagen, den 9. November 2007
(Thomas Klingbeil, Qualitätsbeauftragter)
We, the Westfalia Werkzeugcompany GmbH,
Werkzeugstraße 1, D-58093 Hagen,
declare by our own responsibility that the product
12 V Air Compressor with Inflator, Model 3025
Article No. 41 61 15
is according to the basic requirements, which are defined in the European Directives
2004/108/EC (EMC Directive)
and their amendments.
For the evaluation of conformity, the following harmonized standards were consulted:
2004/108/EG EN 55014-1:2000+A1+A2
EN 55014-2:1997+A1
Hagen, November 9th, 2007
(
Thomas Klin
g
beil, QA Re
p
resentative
)
EG-Konformitätserklärun
g
EC-Declaration of Conformit
y

Gestaltung urheberrechtlich geschützt VI © Westfalia 11/07
Deutschland Österreich
Westfalia Westfalia
Industriestraße 1 Moosham 31
D-58093 Hagen A-4943 Geinberg OÖ
Telefon: [phone] Telefon: [phone]
Telefax: (0180) 5 30 31 30 Telefax: (07723) 4 27 59 23
Internet: www.westfalia.de Internet: www.westfalia-versand.at
Schweiz UK
Fachversand Westfalia Westfalia
Utzenstorfstraße 39 Freepost SWB 40531
CH-3425 Koppigen Devon PL21 OZZ
Telefon: [phone] Phone: [phone]
Telefax: (034) 4 13 80 01 Fax: [phone]
Internet: www.westfalia-versand.ch Internet: www.westfalia.net
Kundenbetreuun
g
|
Customer Services
Werter Kunde,
bitte helfen Sie mit, Abfall zu vermeiden.
Sollten Sie sich einmal von diesem Artikel trennen wollen, so bedenken Sie
bitte, dass viele seiner Komponenten aus wertvollen Rohstoffen bestehen und
wiederverwertet werden können.
Entsorgen Sie ihn daher nicht in die Mülltonne, sondern führen Sie ihn bitte
Ihrer Sammelstelle für Elektroaltgeräte zu.
Dear Customer,
Please help avoiding refuse.
If you at some point intend to dispose of this article, then please keep in mind
that many of its components consist of valuable materials, which can be
recycled.
Please do not discharge it in the garbage bin, but check with your local council
for recycling facilities in your area.
Entsor
g
un
g
|
Dis
p
osal
