Westfalia 96 26 62 User manual

Westfalia Bedienungsanleitung
Nr. 108204

Mini-Druckluft
k
ompressor 250 PSI / 17 ba
r
Artikel Nr. 96 26 62
Mini Air Compressor 250 PSI / 17 ba
r
Article No. 96 26 62
Bedienungsanleitung
Instruction Manual

II
With this 12 V air compressor, you can quickly and conveniently fill
several objects with air in almost no time.
This pump is for use while travelling or for hobby applications. It is
suitable for filling car or bicycle tyres, soccer balls, volley balls and
inflatable toys.
Please familiarize yourself with the proper usage of the device by
reading and following each chapter of this manual, in the order
presented. Keep these operating instructions for further reference.
Please read the safety instructions!
These instructions will make it easier for you to handle the device
appropriately and help prevent misunderstandings and possible
damages or injuries.
Mit diesem 12 V Kompressor haben Sie die Möglichkeit, bequem
diverse Objekte in kürzester Zeit aufzupumpen.
Diese Pumpe ist unentbehrlich für Reise und Freizeit. Sie ist geeignet
zum Aufpumpen von Pkw- und Fahrrad-Reifen, Fußbällen, Volleybällen
und aufblasbarem Spielzeug.
Bitte machen Sie sich in der Reihenfolge der Kapitel mit dem Gerät
vertraut und bewahren Sie diese Bedienungsanleitung für spätere
Zwecke gut auf.
Bitte beachten Sie die Sicherheitshinweise.
Diese sollen Ihnen den sachgemäßen Umgang erleichtern und Ihnen
helfen, Missverständnissen und Schäden vorzubeugen.
Sehr
g
eehrte Damen und Herren
Dear Customers

III

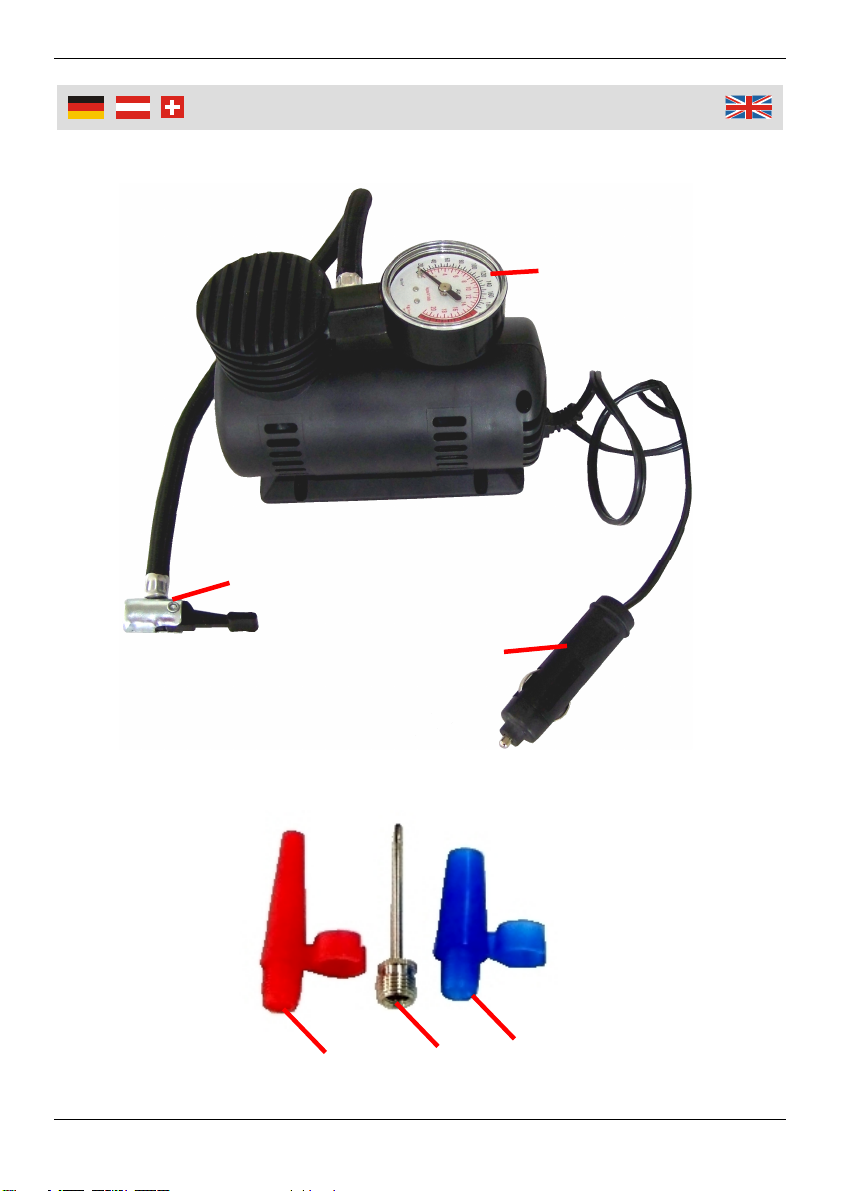

Übersicht
|
Overvie
w
3
1
6
5
4
2

IV
1 Kfz-Adapter Car Adaptor
2 Manometer Meter
3 Luftschlauch mit Schnellkupplung Air Hose with Quick Coupling
4 Adapter für z. B. aufblasbares
Spielzeug Adaptor for e. g. Inflatable Toys
5 Balladapter Adaptor for Balls
6 Adapter für z. B. aufblasbares
Spielzeug Adaptor for e. g. Inflatable Toys
Übersicht
|
Overvie
w

1
Safety Notes .......................................................................... Page 7
Additional Hints...................................................................... Page 8
Pressure Guidelines (approx.)............................................... Page 8
Using the Air Compressor ..................................................... Page 9
Changing the Fuse in the 12 V Adaptor ................................ Page 10
Cleaning, Maintenance and Storing ...................................... Page 10
Technical Data....................................................................... Page 11
Sicherheitshinweise ............................................................... Seite 2
Zusatzhinweise ...................................................................... Seite 3
Druckangaben (Richtwerte) ................................................... Seite 3
Verwendung des Kompressors.............................................. Seite 4
Wechseln der Feinsicherung im 12 V-Adapter.......................Seite 5
Wartung, Reinigung und Lagerung ........................................ Seite 5
Technische Daten .................................................................. Seite 6
Table of Contents
Inhaltsverzeichnis

2
Sicherheitshinweise
Beachten Sie bitte zur Vermeidung von Fehlfunktionen,
Schäden und gesundheitlichen Beeinträchtigungen
folgende Hinweise:
Bitte lesen Sie diese Bedienungsanleitung aufmerksam durch und
benutzen Sie den Luftkompressor ausschließlich gemäß dieser
Anleitung.
Entsorgen Sie nicht benötigtes Verpackungsmaterial oder
bewahren Sie dieses an einem für Kinder unzugänglichen Ort auf.
Es besteht Erstickungsgefahr!
Lassen Sie den Kompressor nicht von Kindern oder sonstigen zu
beaufsichtigenden Personen benutzen.
Es darf keine Flüssigkeit, gleich welcher Art, in das Gerät eindrin-
gen.
Der Kompressor besitzt keine automatische Abschaltung. Ein zu
hoher Druck kann den aufzupumpenden Gegenstand platzen
lassen. Kontrollieren und beobachten Sie daher den Druck und den
Gegenstand beim Aufpumpen.
Lassen Sie den Kompressor bei der Benutzung nicht unbeobachtet.
Der Luftdruckschlauch wird während der Benutzung heiß. Achtung!
Es besteht Verbrennungsgefahr.
Der Kompressor darf mittels des Kfz-Adapters nur am Bordnetz
eines stehenden Fahrzeugs mit abgestelltem Motor betrieben
werden. Der Betrieb während der Fahrt ist unzulässig.
Kontrollieren Sie gegebenenfalls den Luftdruck mit Hilfe eines
Luftdruckmessers nach.
Trennen Sie vor allen Montagearbeiten den Kompressor vom 12 V
Anschluss!
Setzen Sie das Gerät keinen hohen Temperaturen, starken
Vibrationen oder hoher Feuchtigkeit aus.
Bei Beschädigungen des Kompressors darf dieser nicht mehr
benutzt werden. Lassen Sie ihn von einer Fachkraft reparieren.
Benutzen Sie den Kompressor nicht länger als 15 Minuten, lassen
Sie ihn danach ca. 15 Minuten abkühlen. Es kann bei längerem

3
Sicherheitshinweise
Einsatz zu Überhitzung und zu bleibenden Beschädigungen kom-
men.
Der Kompressor ist nicht zum Aufpumpen von Lkw, Traktorreifen,
großen Pkw-Reifen (Reifenbreite >225 mm) oder anderer großvo-
lumiger Gegenstände gedacht. Der Kompressor ist nur für den
Hausgebrauch und nicht für professionellen Dauereinsatz bestimmt.
Zusatzhinweise
Pumpen Sie Gegenstände nicht über den vorgesehenen Druck auf.
Pumpen Sie keine größeren Gegenstände wie etwa Lkw-, Traktor-
reifen, Luftmatratzen oder Schlauchboote auf. Dies überschreitet die
Pumpleistung und somit die Laufzeit des Kompressors.
Benutzen Sie für die zuvor genannten Gegenstände als Ergänzung
eine Volumenpumpe, die den nötigen Luftstrom liefern kann.
Die Druckangaben des Manometers sind Anhaltswerte. Kontrollieren
Sie den Druck mit Hilfe eines geeichten Luftdruckmessers nach.
Der max. Druck von 250 PSI (17,24 bar) wird nur erreicht, wenn
das Pumpvolumen nicht größer als 0,5 l ist.
Druckangaben (Richtwerte)
Autoreifen 1,65 – 2,5 Bar
Fahrradreifen 2,4 – 2,8 Bar
Fußball 0,9 Bar
Basketball 0,6 Bar
Volleyball 0,34 Bar

4
Benutzun
g
Verwendung des Luftkompressors
1. Verbinden Sie den 12 V-Adapter mit der 12 V-Zigarettenan-
zünder-Steckdose ihres Pkws oder Bootes.
Die mitgelieferten Adapter (4, 5 und 6) eignen sich für die verschie-
densten Anwendungen, z. B. Fußball, Volleyball oder aufblasbares
Spielzeug.

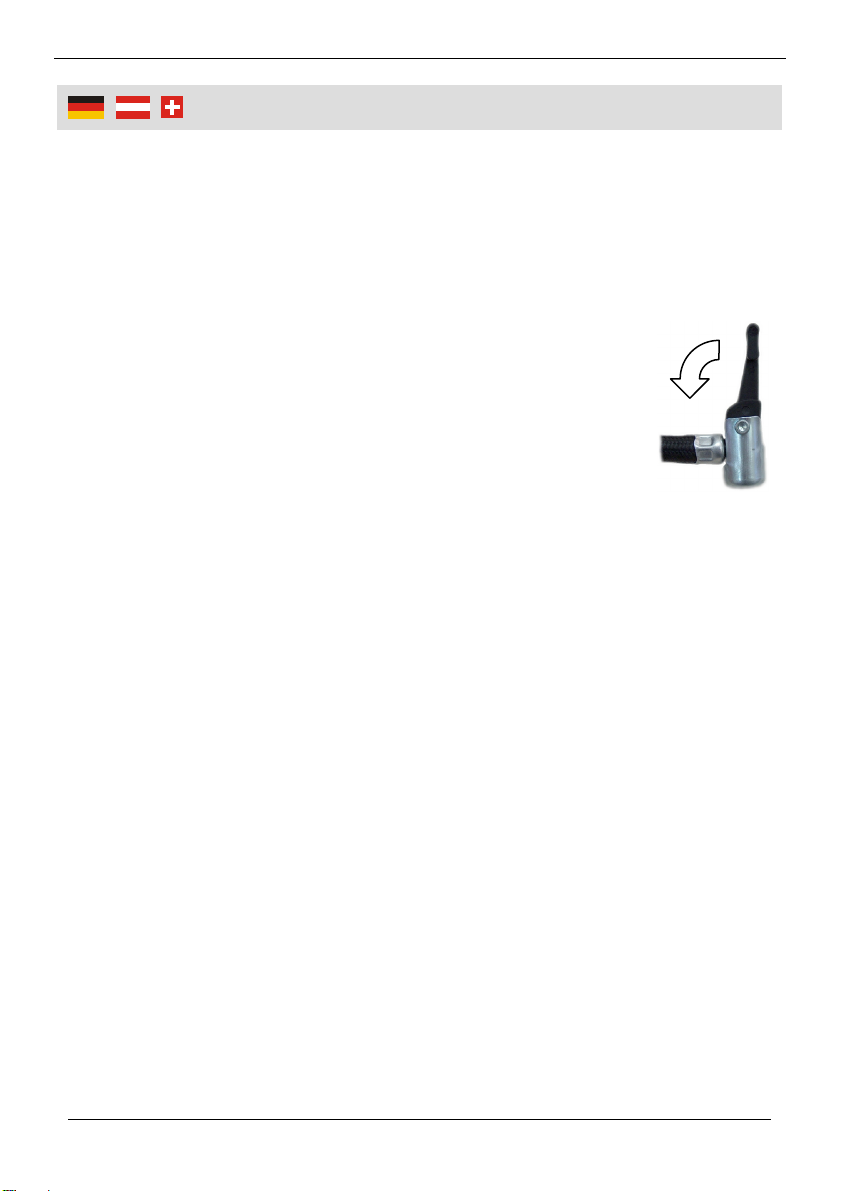

2. Stecken Sie bei Bedarf den passenden Adapter auf
die Schnellkupplung (3) und klappen Sie den Hebel
der Schnellkupplung nach unten.
Zum Aufpumpen eines Pkw-Reifens benötigen Sie
keinen Adapter. Schließen Sie die Schnellkupplung an
das Ventil an (Hebel auf, Anschlussstück aufstecken,
Hebel nach unten drücken).
Auf dem Manometer (3) können Sie den aktuellen Luftdruck able-
sen. Hinweis: Diese Anzeige ist nicht geeicht. Beim Aufpumpen von
Pkw-Reifen empfehlen wir, vor Fahrantritt den Luftdruck mit einem
geeichten Luftdruckgerät zu überprüfen.
Achtung!
Lassen Sie den Kompressor während des Betriebes nicht unbeauf-
sichtigt. Achten Sie darauf, dass alle Anschlüsse durchgängig sind.
Benutzen Sie den Kompressor nicht länger als 15 Minuten ohne
Unterbrechung. Lassen Sie ihn vor einem weiteren Gebrauch ca.
15 Minuten abkühlen.
Wenn der gewünschte Druck erreicht ist, schalten Sie den Kom-
pressor aus, indem Sie die Verbindung zu der Zigarettenanzünder-
Steckdose trennen. Ziehen Sie die Schnellkupplung von dem aufge-
pumpten Gegenstand.

5
Benutzun
g

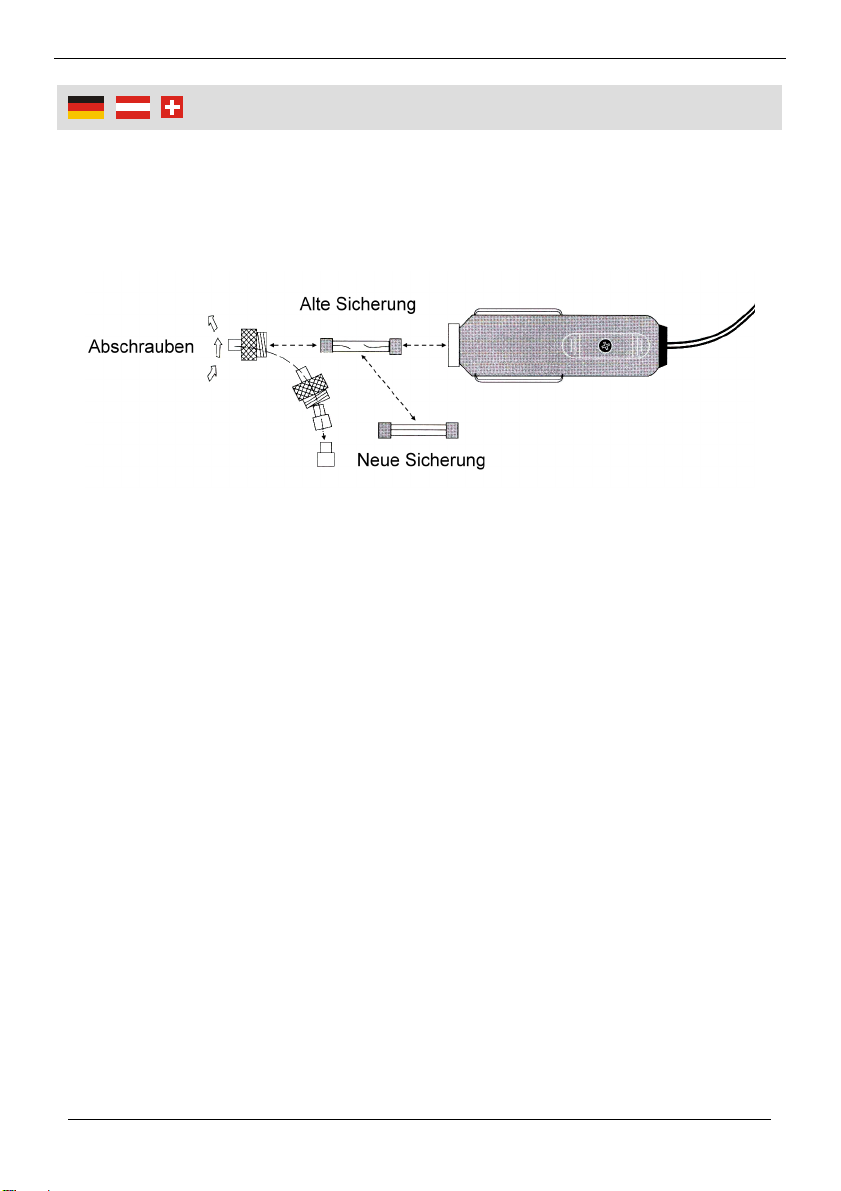

Wechseln der Feinsicherung im 12 V-Adapter
Im Stecker des Kfz-Adapters ist eine flinke Feinsicherung. Ersetzen Sie
diese Sicherung im Fehlerfall durch eine flinke Sicherung gleichen
Typs.
Wartung, Reinigung und Lagerung
Ziehen Sie vor jeder Reinigung den Stecker und lassen Sie das
Gerät vollständig abkühlen. Stellen Sie sicher, dass der Kompres-
sor vollkommen abgekühlt ist.
Zum Reinigen verwenden Sie nur ein leicht angefeuchtetes Tuch.
Benutzen Sie keine aggressiven Reinigungssubstanzen oder Ähnli-
ches.
Lassen Sie kein Wasser in das Gehäuse eindringen.
Lagern Sie den Kompressor an einem trockenen, vor Staub und
Schmutz geschützten Ort.

6
Technische Daten
Modell 6536
Spannungsversorgung 12 V
Nennstrom 12 A
Max. Luftdruck 250 PSI / 17 Bar
Gewicht 730 g
Maße 140 x 70 x 123 mm
Laufzeit max. 15 min., dann Pause von
15 min.
Sicherung F15 A (6,3 x 32 mm)

7
Safet
y
Notes
Please note the following safety notes to avoid malfunc-
tions, damage or physical injury:
Please read this manual carefully and use the compressor only
according to this manual.
Dispose of the packaging material or store it out of the reach of
children. There is a danger of suffocation!
Do not allow children or persons in need of supervision to operate
the compressor.
Do not allow liquids of any kind to enter the unit.
The compressor does not have an automatic turn-off. Too much
pressure in the inflated object can burst it. Check and observe the
pressure and the object while inflating.
Do not leave the compressor unattended while it is in operation.
Keep in mind that the pressure hose may become hot during
operation. Caution! There is a danger of burning.
Use the compressor with the 12 V adaptor only in a stationary
vehicle with the engine off. It is not allowed to operate the unit from
the electric system of a vehicle during operation.
Check the achieved pressure with an air pressure gauge.
Before undertaking any kind of work on the compressor, disconnect
from the 12 V socket!
Do not expose the unit to high temperatures, strong vibration and
humidity.
If the compressor becomes damaged, discontinue using it
immediately. Have it repaired by a professional.
Do not use the compressor for more than 15 minutes continuously
and allow it to cool down for at least 15 minutes. Otherwise, the
compressor may overheat and become permanently damaged.

8
Safet
y
Notes
The compressor is not designed for inflating truck or tractor tyres, or
large car tyres (of tyre width up to 225) or other large-volume items.
The compressor is only intended for domestic use and not made for
professional, continuous operation.
Additional Hints
Do not inflate objects to a pressure for which they are not intended.
Do not inflate larger objects such as truck or tractor tyres, air
mattresses or inflatable boats. These exceed the permissible operat-
ing range of the compressor and the running time.
To inflate these items, please use a suitable inflator in addition.
The information about the measured pressure, shown at the
manometer, are reference values. We recommend to check the air
pressure with a calibrated air pressure manometer.
You reach the max. pressure of 250 PSI (17.24 bar) only, if the
volume of the item, you want to inflate, is not larger than 0.5 l.
Pressure Guidelines (approx.)
Car Tyre 1,65 – 2,5 Bar
Bicycle Tyre 2,4 – 2,8 Bar
Soccer Ball 0,9 Bar
Basket Ball 0,6 Bar
Volley Ball 0,34 Bar

9
O
p
eration
Using the Air Compressor
1. Connect the 12 V power plug to the 12 V cigarette lighter socket in
your vehicle or boat.
The included adaptors (4, 5 and 6) are suitable for
different applications, e. g. foot ball, volley ball or
inflatable toys.
2. Attach the desired adaptor to the quick connector (3)
and tilt the lever down.
For inflating a tyre you do not need an adaptor. Con-
nect the quick connector to the valve (lift lever up,
insert quick connector to the tyre valve, press lever down).
See the air pressure on the pressure gauge (3). This gauge is not
calibrated. We recommend before driving to check the air pressure
with a calibrated air pressure manometer.
Attention!
Please keep an eye on the item while it is inflated to prevent over
inflation. Make sure that all connections are free.
Do not use the compressor for more than 15 minutes continuously.
Allow it to cool down for at least 15 minutes before using again.
When the item is fully inflated, first switch off the compressor and
then unplug the power plug from the cigarette lighter socket. Dis-
connect the quick connector from the inflated object.

10
O
p
eration
Changing the Fuse in the 12 V Adaptor
The power plug of the 12 V adaptor contains a quick micro fuse. In the
case of a failure replace it with one of the same type and dimensions.
Maintenance, Cleaning and Storing
Before undertaking any cleaning or maintenance work on the
compressor, pull the power plug and allow the unit to cool down
completely.
Use only a damp cloth to clean the unit. Do not use aggressive
chemicals or abrasives.
Do not allow liquids to enter the unit.
Store the compressor in a dry place and protect the unit from dust
and dirt.

11
Technical Data
Model 6536
Power Supply DC 12 V
Nominal Current 10A
Max. Air Pressure 250 PSI / 17 Bar
Weight 730 g
Dimensions 140 x 70 x 123 mm
Operation Time max. 15 min., then a break of
15 min.
Fuser F 15 A (6.3 x 32 mm)

12
Notizen
|
Notes

V
Wir, die Westfalia Werkzeugcompany GmbH,
Werkzeugstraße 1, D-58093 Hagen,
erklären in alleiniger Verantwortung, dass das Produkt
12 V Kompressor, Modell 6526
Artikel Nr. 96 26 62
den wesentlichen Schutzanforderungen genügt, die in den Europäischen Richtlinien
2004/108/EG Elektromagnetische Verträglichkeit (EMV)
und deren Änderungen festgelegt sind.
Für die Konformitätsbewertung wurden folgende harmonisierte Normen herangezogen:
2004/108/EG EN 55014-1:2000+A1+A2
EN 55014-2:1997+A1
Hagen, den 9. April 2009
(Thomas Klingbeil, Qualitätsbeauftragter)
We, the Westfalia Werkzeugcompany GmbH,
Werkzeugstraße 1, D-58093 Hagen,
declare by our own responsibility that the product
12 V Air Compressor, Model 6526
Article No. 41 61 15
is according to the basic requirements, which are defined in the European Directives
2004/108/EC Electromagnetic Compatibility (EMC)
and their amendments.
For the evaluation of conformity, the following harmonized standards were consulted:
2004/108/EG EN 55014-1:2000+A1+A2
EN 55014-2:1997+A1
Hagen, April 9th, 2009
(
Thomas Klin
g
beil, QA Re
p
resentative
)
EG-Konformitätserklärun
g
EC-Declaration of Conformit
y

Gestaltung urheberrechtlich geschützt VI © Westfalia 04/09
Deutschland Österreich
Westfalia Westfalia
Industriestraße 1 Moosham 31
D-58093 Hagen A-4943 Geinberg OÖ
Telefon: [phone] Telefon: [phone]
Telefax: (0180) 5 30 31 30 Telefax: (07723) 4 27 59 23
Internet: www.westfalia.de Internet: www.westfalia-versand.at
Schweiz UK
Fachversand Westfalia Westfalia
Utzenstorfstraße 39 Freepost SWB 40531
CH-3425 Koppigen Devon PL21 OZZ
Telefon: [phone] Phone: [phone]
Telefax: (034) 4 13 80 01 Fax: [phone]
Internet: www.westfalia-versand.ch Internet: www.westfalia.net
Kundenbetreuun
g
|
Customer Services
Werter Kunde,
bitte helfen Sie mit, Abfall zu vermeiden.
Sollten Sie sich einmal von diesem Artikel trennen wollen, so
bedenken Sie bitte, dass viele seiner Komponenten aus
wertvollen Rohstoffen bestehen und wiederverwertet werden
können.
Entsorgen Sie ihn daher nicht in die Mülltonne, sondern
führen Sie ihn bitte Ihrer Sammelstelle für Elektroaltgeräte zu.
Dear Customer,
Please help avoiding refuse.
If you at some point intend to dispose of this article, then
please keep in mind that many of its components consist of
valuable materials, which can be recycled.
Please do not discharge it in the garbage bin, but check with
your local council for recycling facilities in your area.
Entsor
g
un
g
|
Dis
p
osal
