Westfalia 82 06 86 User manual

Westfalia Bedienungsanleitung
Nr. 109921

Solarbetriebener Kaskadenbrunnen
A
rtikel Nr. 82 06 86
Solar Cascade Fountain
A
rticle No. 82 06 86
Bedienungsanleitung
Instruction Manual

II

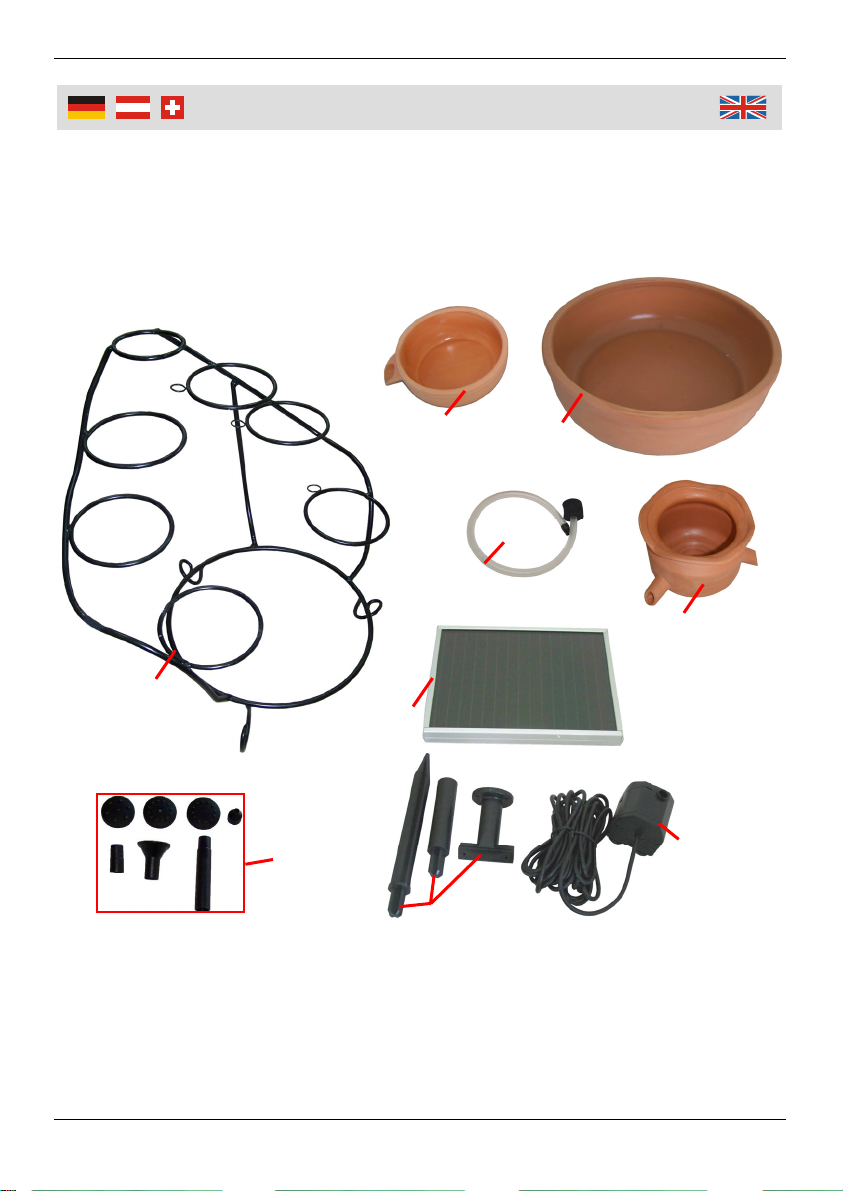

Übersicht
|
Overvie
w
2
1
3
4
5
6
7
8
9

III
1 Gestell Frame
2 Kleine Schalen (6x) Small Bowls (6x)
3 Große Schale Large Bowl
4 Wasserschlauch mit Stopfen Water Hose with Plug
5 Krug Jug
6 Solarmodul Solar Module
7 Erdspieß mit Halterung für
Solarmodul
Ground Stake with Support for Solar
Module
8 Pumpe Pump
9 Sonderzubehör (siehe Seite 2) Special Accessory (see page 2)

IV
Safety Notes...........................................................................................Page 7
Before first Use.......................................................................................Page 8
Assembly................................................................................................Page 8
Special Accessory ..................................................................................Page 9
Maintenance and Cleaning of the Pump................................................Page 10
Using the Cascade Fountain in closed Rooms ......................................Page 11
Troubleshooting......................................................................................Page 11
Cleaning the Solar Module and the Bowls .............................................Page 11
Storing ....................................................................................................Page 11
Technical Data .......................................................................................Page 12
Sicherheitshinweise................................................................................Seite 1
Vor der ersten Benutzung ......................................................................Seite 2
Aufbau ....................................................................................................Seite 2
Sonderzubehör.......................................................................................Seite 3
Wartung und Reinigung der Pumpe.......................................................Seite 4
Benutzung des Kaskadenbrunnens in geschlossenen Räumen............Seite 5
Fehlerbehebung .....................................................................................Seite 5
Reinigung des Solarmoduls und der Schalen........................................Seite 5
Lagerung ................................................................................................Seite 5
Technische Daten ..................................................................................Seite 6
Table of Contents
Inhaltsverzeichnis

1
Benutzun
g
Der Artikel ist kein Spielzeug. Lassen Sie Kinder nicht mit dem Artikel spielen.
Diese Bedienungsanleitung gehört zu diesem Set. Sie enthält wichtige
Hinweise zur Inbetriebnahme und Handhabung. Bitte legen Sie die Bedie-
nungsanleitung dem Artikel bei, wenn Sie das Set an Dritte weitergeben!
Lassen Sie Verpackungsmaterial nicht achtlos herumliegen. Verschluckbare
Kleinteile (Steigrohr und Sprinkler), Plastiktüten etc. können zu einem gefährli-
chen Spielzeug für Kinder werden.
Das Solarmodul muss wie ein Produkt aus Glas behandelt werden. Es ist nicht
begehbar.
Bei Beschädigungen an der Pumpe oder am Solarmodul darf das Gerät nicht
weiter benutzt werden und muss von einer Fachkraft repariert werden.
Verlegen Sie das Anschlusskabel so, dass es nicht zur Stolperfalle wird.
Zerlegen Sie das Gerät nicht und unternehmen Sie keine Reparaturversuche.
Das Gerät enthält keine durch Sie auswechselbaren oder zu reparierenden
Teile. Wenden Sie sich bei Problemen an unseren Kundenservice.
Beachten Sie bitte zur Vermeidung von Fehlfunktionen, Schäden
und gesundheitlichen Beeinträchtigungen folgende Hinweise:

2
Benutzun
g
Vor der ersten Benutzung
Entsorgen Sie nicht benötigtes Verpackungsmaterial oder lagern Sie es an einem
sicheren Ort. Es besteht Erstickungsgefahr für Kleinkinder!
Aufbau
1. Stellen Sie das Stahlgerüst (1) am gewünschten Ort auf einer festen,
waagerechten Unterlage auf. Bedenken Sie, dass Wasser über den Rand der
Schalen spritzen kann, stellen Sie daher den Brunnen nicht auf feuchtigkeits-
empfindlichem Untergrund auf.

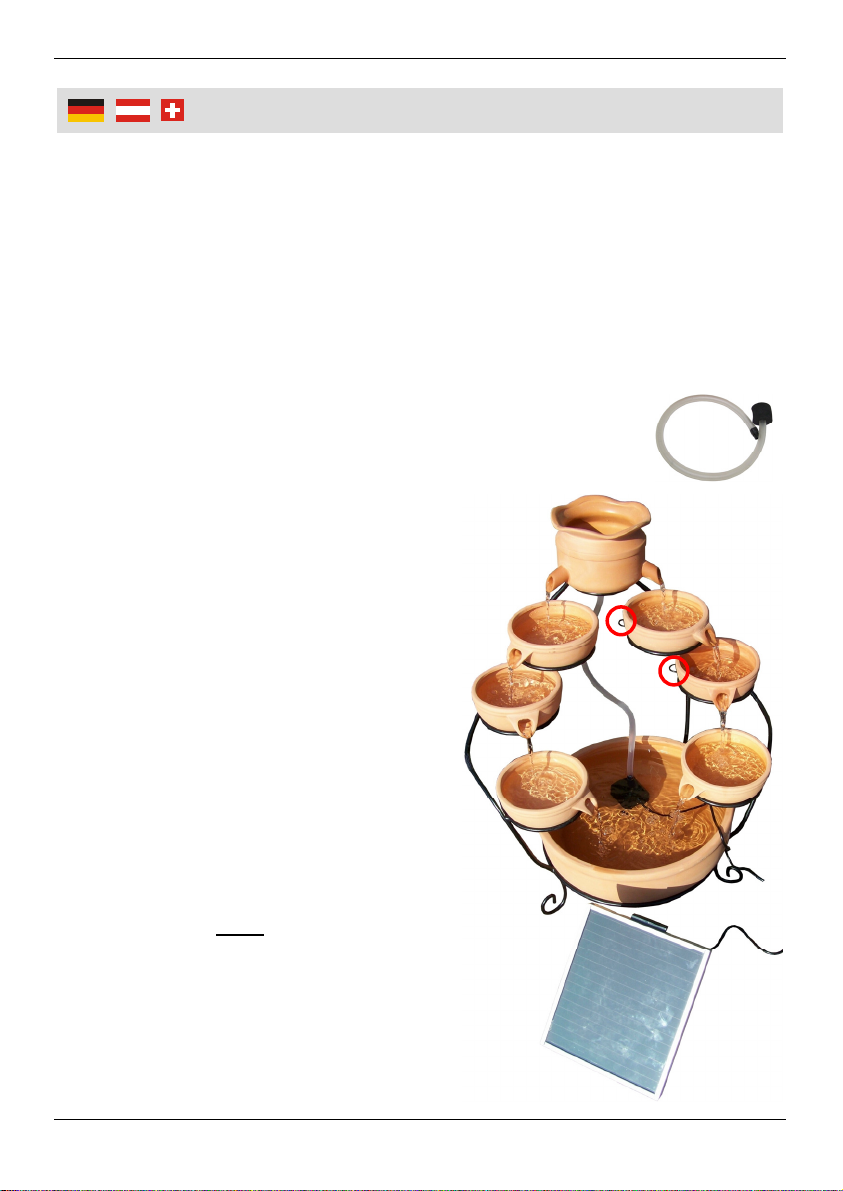

2. Setzen Sie die Schalen auf das Gestell. Achten Sie darauf,
dass die Ausflussöffnungen so ausgerichtet sind, dass sich
die Schalen in die jeweils darunter liegende Schale entleeren
können.
3. Stecken Sie den Wasserschlauch (4)
mit dem Stopfen von unten in den
Krug. Am besten fädeln Sie den
Wasserschlauch vom Krug durch die
kleinen Drahtringe am Gestell (siehe
rote Kreise im Bild rechts unten).
4. Stecken Sie das untere Ende des
Schlauches auf den Ausgangsstutzen
der Pumpe und setzen Sie die Pumpe
in die große Schale. Die Pumpe wird
mit Hilfe der Saugfüße in der Schale
befestigt.
5. Verlegen Sie das Anschlusskabel so,
dass es nicht zur Stolperfalle wird.
6. Füllen Sie die große Schale mit
Wasser. Verwenden Sie keine anderen
Flüssigkeiten außer Wasser und lassen
Sie die Pumpe nicht trockenlaufen.
Setzen Sie keine Fische, Kleintiere
oder Pflanzen in die Schalen.
7. Sie können zum Aufstellen des Solar-
moduls den mitgelieferten Erdspieß mit
Halterung (7) verwenden. Klemmen Sie
auf der Rückseite des Solarmoduls die
Halterung an.

3
Benutzun
g
8. Stecken Sie den Erdspieß senkrecht in
den Boden. Schlagen Sie dabei den
Erdspieß nicht mit einem Hammer oder
Ähnlichem in den Boden.

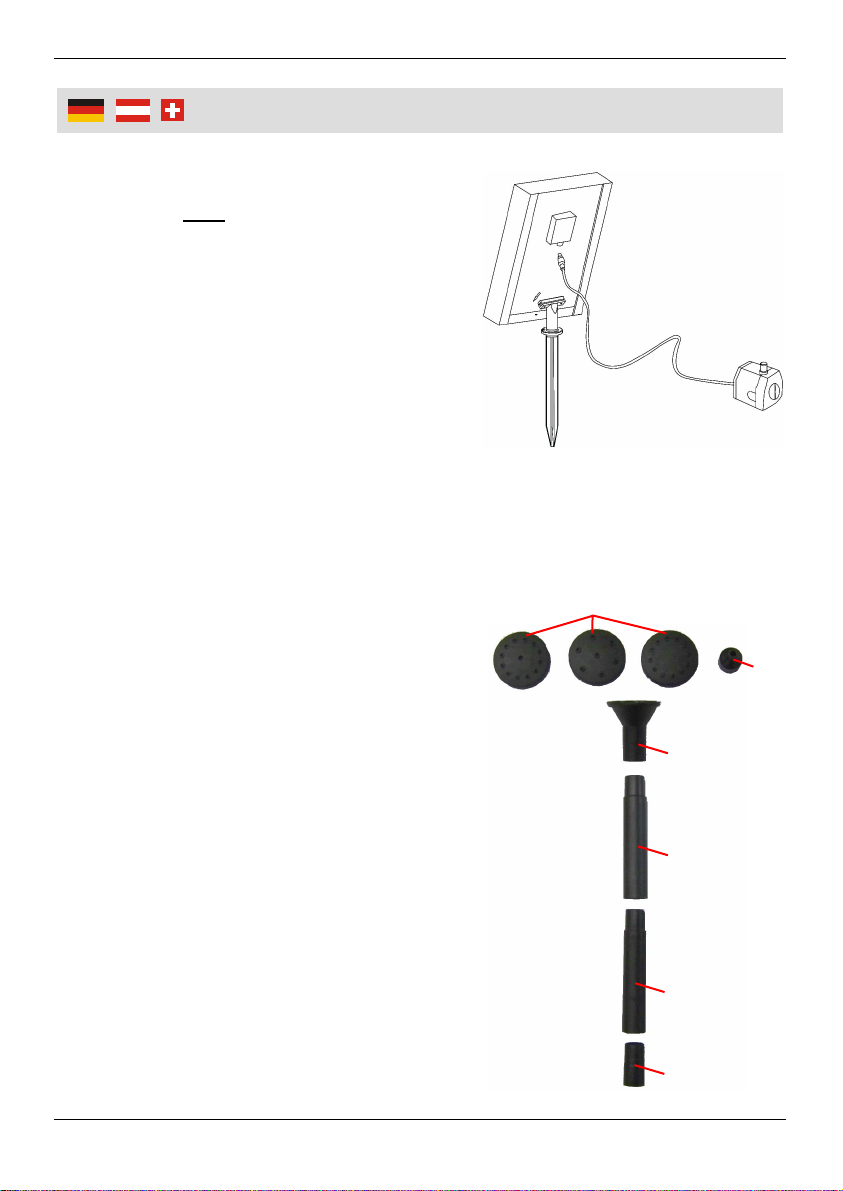

9. Schließen Sie das Solarmodul an die
Pumpe an. Richten Sie das Solarmodul
nach Süden aus. Direkte Sonneneinstrah-
lung von mindestens 8 Stunden pro Tag
ist ideal.
10. Nach dem Anschluss an die Pumpe kann
es ein wenig dauern, bis das Wasser im
Schlauch bis zum Krug angestiegen ist.
Um den Vorgang zu beschleunigen,
können Sie auch ein wenig Wasser oben
in den Krug gießen um die Luft aus dem
Schlauch zu verdrängen.
Sonderzubehör
Das der Solarpumpe beigefügte Sonderzube-
hör (diverse Sprinkler (a), Düse (b), Kelch-
stück (c), Steigrohre (4x d), Steigrohradapter
(e) kommt bei der Verwendung mit dem
Kaskadenbrunnen nicht zum Einsatz. Das
Zubehör kann außerhalb des Solar
Kaskadenbrunnens eingesetzt werden, wenn
z. B. die Pumpe mit dem Sonderzubehör und
dem Solarmodul als Gartenteichfontäne
benutzt wird.
1. Zum Zusammensetzen der Fontäne,
montieren Sie ein oder alle Steigrohre (d)
und das Kelchstück (c). Befestigen Sie
den Steigrohradapter (e) am unteren Ende
des Steigrohres.
2. Das Set beinhaltet verschiedene Sprinkler
(a) und eine Düse (b), die als Abschluss
auf das Kelchstück (c) gesteckt werden
können. Die Düse kann direkt auf das
Steigrohr gesetzt werden.
c
b
a
d
d
e

4
Benutzun
g
3. Befestigen Sie das zusammenmontierte Steigrohr an der Pumpe. Je nach
Sprinkler ergibt sich ein anderes Fontänenbild.
Wartung und Reinigung der Pumpe
Um die Leistung der Pumpe zu erhalten, muss je nach Wasserverschmutzung
bzw. Kalkablagerung die Pumpe gelegentlich ausgewaschen werden.
1. Trennen Sie den Schlauch von der Pumpe.
2. Öffnen Sie die Filterabdeckung (4), indem Sie diese von unten mit einem
Schraubendreher o. ä. vorsichtig aushebeln. Wenden Sie beim Auseinander-
bauen und beim Zusammensetzen der Pumpe keine Gewalt an. Die Teile
sind sehr filigran und können leicht brechen.
3. Ziehen Sie mit einer Spitzzange o. ä. erst die Abdeckung des Laufrades (3)
ab und danach das magnetische Laufrad (2).
4. Nehmen Sie beide Schaumstofffilter (1) von den Seiten heraus und waschen
Sie diese gründlich aus.
5. Reinigen Sie alle Teile gründlich und bauen Sie die Pumpe in umgekehrter
Reihenfolge wieder zusammen. Die Pumpe ist nun wieder betriebsfähig.
6. Mit dem Drehschalter (5) können Sie Wasserfördermenge einstellen. Drehen
Sie den Drehschalter entweder bis zum Anschlag im Uhrzeiger- bzw. gegen
den Uhrzeigersinn.

5
Benutzun
g
Benutzung des Kaskadenbrunnes in geschlossenen Räumen
Zur Verwendung des Kaskadenbrunnens in Räumlichkeiten ohne Sonnenein-
strahlung empfehlen wir, Ihnen eine Universal Tauchpumpe zu verwenden (z. B.
Westfalia Art.-Nr. 13 90 48). Diese lässt sich über ein handelsübliches
Steckernetzteil (6 – 12 V , 100 mA) betreiben.
Fehlerbehebung
Wird auch nach mehreren Sonnentagen mit direkter Sonneneinstrahlung kein
Wasser gepumpt, überprüfen Sie folgende Fehlerursachen:
Die Pumpe ist verstopft,
Das Solarmodul ist verschmutzt.
Reinigung des Solarmoduls und der Schalen
Reinigen Sie das Solarmodul nur mit einem trockenen oder leicht befeuchteten
Tuch. Behandeln Sie das Solarmodul wie ein Glasprodukt. Tauchen Sie das
Solarmodul nicht in Flüssigkeiten.
Reinigen Sie die Schalen mit Wasser und bei Bedarf etwas Spülmittel.
Verwenden Sie bei der Reinigung aller Produkte keine aggressiven
Chemikalien oder Scheuermittel, um die Oberflächen nicht zu beschädigen.
Eine Ersatzschale Ø 145 mm können Sie unter der Art.-Nr. 60 85 05 bei
Westfalia bestellen.
Lagerung
Nehmen Sie im Winter die Pumpe aus dem Wasser und bewahren Sie sie an
einem warmen Ort auf. Das Solarmodul kann im Freien überwintern.
Die Schalen sind frostfest, aber wir empfehlen die Schalen im Winter zu entleeren
und an einem trockenen Ort ohne Wasser zu lagern.

6
Technische Daten
Pumpe
Nennleistung 1 W
Nennspannung 6 – 9 V
Max. Fördermenge 150 l/h
Max. Förderhöhe 60 cm
Schutzart IP68
Max. Eintauchtiefe 0,5 m
Max. Partikelgröße 0,6 mm
Trockenlauf Nein
Solar Modul
Art der Zelle Amorphous Silicon
Pmpp 1,5 W
UOC 12 V
Umpp 9 V
ISC 210 mA
Impp 170 mA
Schutzart IPX4

7
Safet
y
Notes
The set is not a toy. Do not allow children to splay with the article.
This manual belongs to the product. It contains important notes on operating
the unit. Please pass it on along with the unit if it is handed over to a third
party!
Dispose of the packaging materials carefully. Small parts (riser pipe and
sprinkler) can be swallowed. And plastic bags may become a deadly toy for
children.
Treat the solar module as a glass product. Do not walk on it.
Do not continue to use the unit if the pump or the solar module becomes
damaged. Repair work must be done by a qualified service technician.
Install the cable with care and make sure the cable cannot become a tripping
hazard.
Do not disassemble the unit or attempt to repair it yourself. It does not contain
parts serviceable by you. In the case of questions or problems, turn to our
customer support.
Please note the following safety notes to avoid malfunctions,
damage or physical injury:

8
Usin
g
Before first Use
Dispose of packaging material or store it in a safe place. There is risk of
suffocation for small children!
Assembly
1. Set up the steel frame (1) in the desired place on an even, solid surface.
Please keep in mind that some water may splash over the rim of a bowl, do
not set up the cascade fountain on a surface which may be damaged by
water.

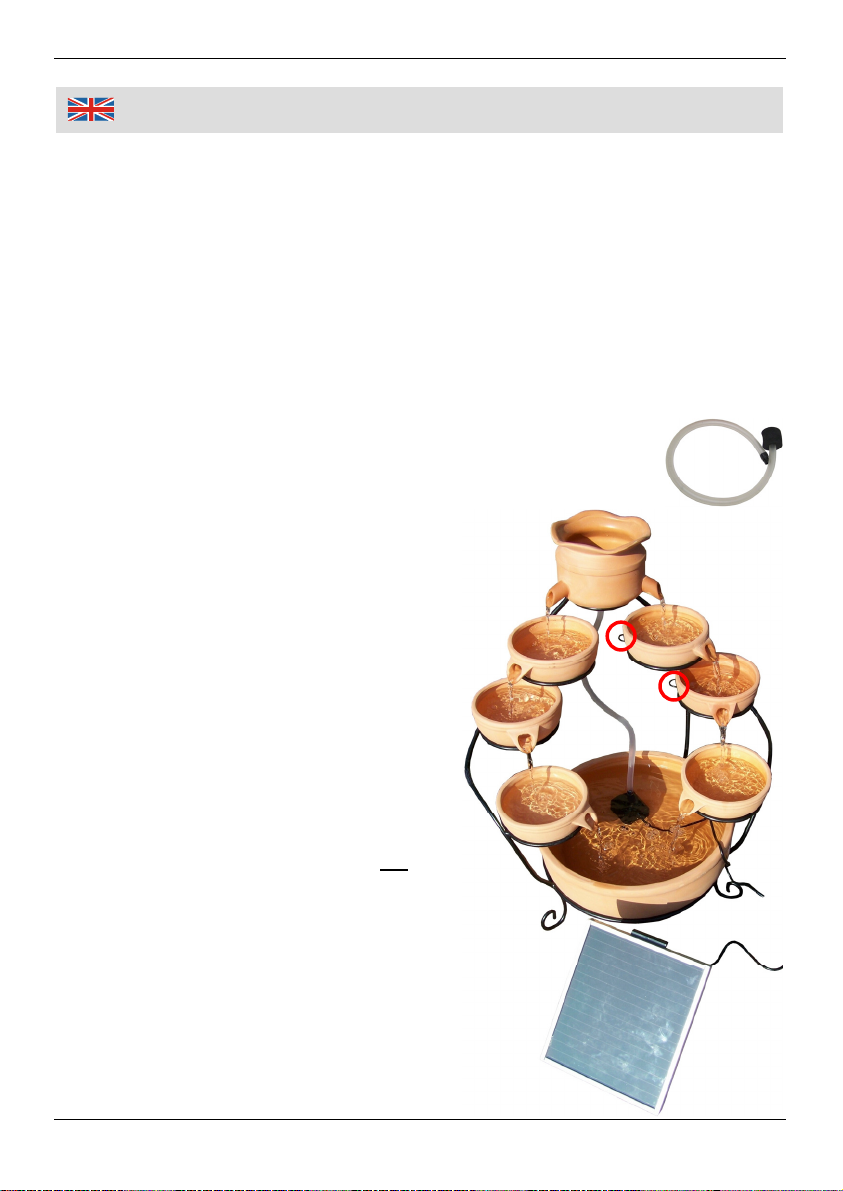

2. Place the bowls on the frame. Place
the bowls in such a way that the spouts
empty into the next lower bowls.
3. Lead the water hose (4) on the
terracotta jug from below. Lead the
water hose if desired through the small
wire rings on the steel frame (see red
rings on the picture).
4. Set the lower end of the water hose
onto the exhaust pipe of the water
pump and place the pump in the large
terracotta bowl. The pump can be fixed
in place with the suction cups.
5. Lead the cable properly and make sure
it does not become a tripping hazard.
6. Fill the large bowl with water. Do not
use other liquids than water and do not
allow the pump to run dry. Do not put
fish, small animals or plants into the
bowls.
7. Use the ground stake with the support
(7) in order to fix it in the ground. Fix
the support at the rear side on the solar
module.

9
Usin
g

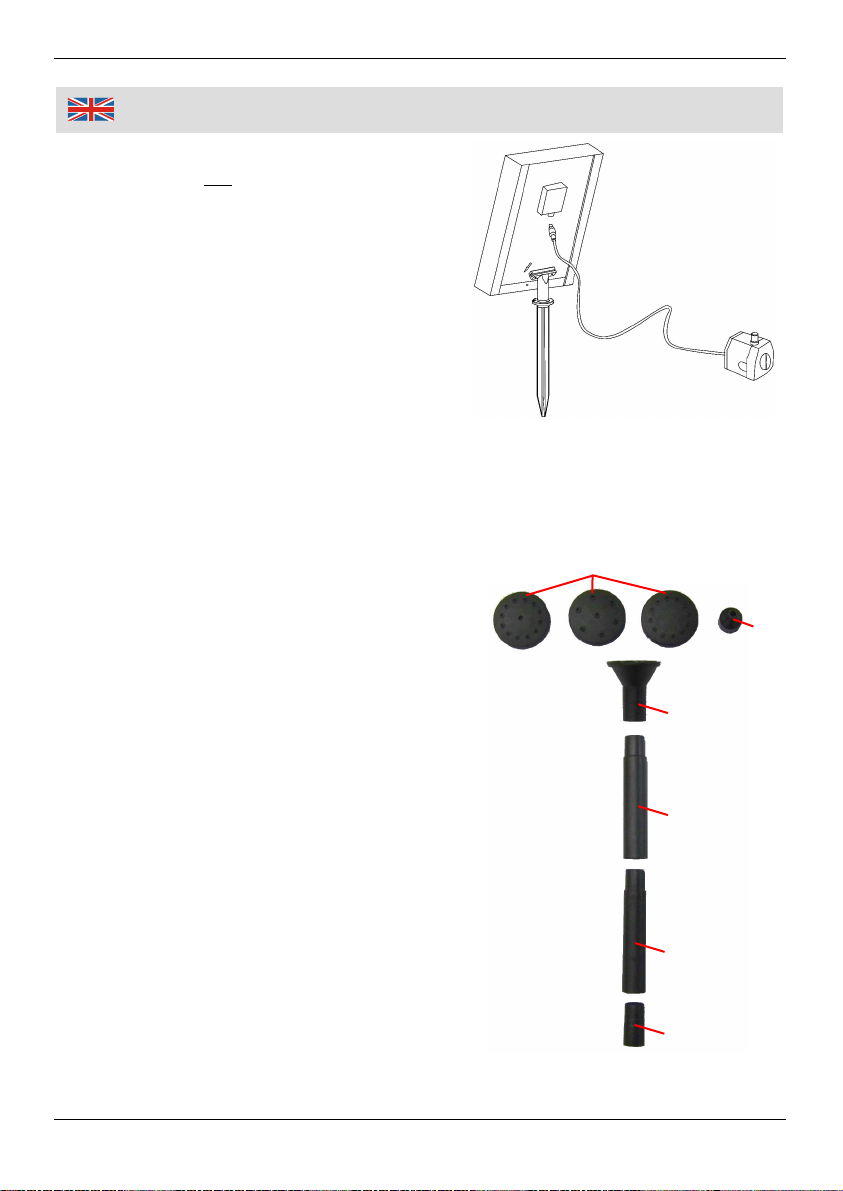

8. Insert the ground stake vertically in the
ground. Do not beat with a hammer or
similar on the ground stake.
9. Connect the solar module with the
pump. Direct the solar module to the
south. Direct sunlight of at least 8 hours
is perfect for operation.
10. After the pump has been set up it may
take some time until the water has
passed through the hose and appears in
the jug. To speed up the process, some
water can be filled into the jug in order to
remove the existing air in the hose.
Special Accessory
The special accessories (different sprinklers
(a), nozzle (b), cup piece (c), rise pipe (4x d),
rise pipe adaptor (e) that are part of the solar
pump will not be used in combination with
this cascade fountain. The accessories can
only be used if you intend to operate the
solar pump outside the cascade fountain as
garden pond fountain for example.
1. For mounting the fountain use one or all
rise pipes (d) and the cup piece (c).
Mount the rise pipe adaptor on the
bottom part of the rise pipe.
2. The set includes different sprinklers (a)
and a nozzle (b) which can be inserted
into the cup piece (c). The nozzle can be
inserted directly on the rise pipe.
3. Place the already assembled rise pipe to
the pump. According to the attached
sprinkler you will get different water jet
images.
c
b
a
d
d
e

10
Usin
g

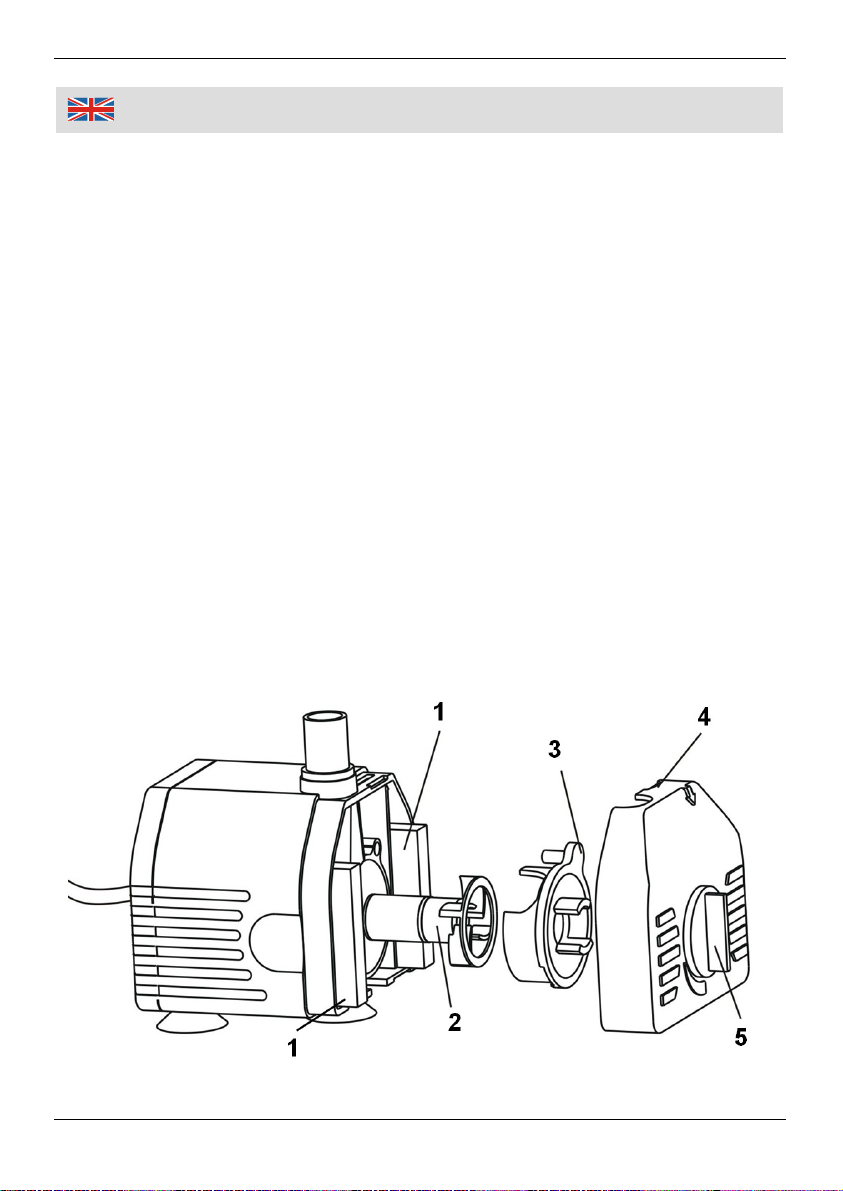

Maintenance and Cleaning of the Pump
For optimum performance of the pump and depending on the water contamination
and calcification, you have to wash the pump occasionally with warm water.
1. Disconnect the pump from the pipe.
2. Open the filter cover (4) by levering it from the bottom side. Use a screwdriver
or similar and carefully open the cover. Please do not use force while disas-
sembling or assembling the pump. The parts are very fragile and can break
easily.
3. Use pliers or similar to pull out the cover of the impeller (3) and than pull out
the magnetic impeller (2).
4. Take off both foam filters (1) from the sides and wash thoroughly.
5. Clean all parts thoroughly and assemble the pump in reverse order. Now the
pump is ready for use again.
6. With the switch (5) you can adjust the water delivery rate. Turn the switch
either clockwise up to the end or counter clockwise to adjust the water flow.

11
Usin
g
Using the cascade fountain in closed rooms
In case you want to use the solar cascade fountain in rooms with no direct
sunlight, we recommend operating the pump by means of a universal immersion
pump (Westfalia Art. No. 13 90 48). This pump can be powered by a regular wall
power supply (6 – 12 V , 100 mA).
Troubleshooting
If no water is pumped after several sunny days with direct sunlight, please check
the following possible causes:
The pump is clogged,
The solar module is dirty.
Cleaning the Solar Module and the Bowls
Clean the solar module with a dry or lightly moistened cloth only. Treat the
solar module as glass product. Do not immerse the solar module in liquids.
Clean the bowls with water and if desired with less detergent.
In order not to damage the surfaces, do not use aggressive chemicals or
abrasives for cleaning all products.
A replacement large bowl Ø 145 mm can be ordered from Westfalia under the
Art. no. 60 85 05.
Storing
During winter time remove the pump out of the water and store it at a warm place.
The solar module can remain outside.
The bowls are frost resistant, but we still recommend emptying the fountain during
winter time and storing it in a dry place without water.

12
Technical Data
Pump
Nominal Power 1 W
Nominal Voltage 6 – 9 V
Max. Capacity 150 l/h
Max. Delivery Height 60 cm
Degree of Protection IP68
Max. Immersion Depth 0.5 m
Max. Particle Size 0.6 mm
Dry Run No
Solar Module
Type of Cell Amorphous Silicon
Nominal Power 1,5 W
UOC 12 V
Umpp 9 V
ISC 210 mA
Impp 170 mA
Degree of Protection IPX4

V
Wir, die Westfalia Werkzeugcompany,
Werkzeugstraße 1, D-58093 Hagen,
erklären in alleiniger Verantwortung, dass das Produkt
Solarbetriebener Kaskadenbrunnen
Artikel Nr. 82 06 86
den wesentlichen Schutzanforderungen genügt, die in den Europäischen Richtlinien
2004/108/EG Elektromagnetische Verträglichkeit (EMV)
und deren Änderungen festgelegt sind.
Hagen, den 06. Dezember 2011
(Thomas Klingbeil, Qualitätsbeauftragter)
We, the Westfalia Werkzeugcompany,
Werkzeugstraße 1, D-58093 Hagen,
declare by our own responsibility that the product
Solar Cascade Fountain
Article No. 82 06 86
is according to the basic requirements, which are defined in the European Directives
2004/108/EC Electromagnetic Compatibility (EMC)
and their amendments.
Hagen, December 06th, 2011
(Thomas Klingbeil, QA Representative)
EG-Konformitätserklärun
g
EC-Declaration of Conformit
y

Gestaltung urheberrechtlich geschützt VI © Westfalia 12/11
Deutschland Österreich
Westfalia Westfalia
Werkzeugstraße 1 Moosham 31
D-58093 Hagen A-4943 Geinberg OÖ
Telefon: [phone] Telefon: [phone]
Telefax: (0180) 5 30 31 30 Telefax: (07723) 4 27 59 23
Internet: www.westfalia.de Internet: www.westfalia-versand.at
Schweiz UK
Westfalia Westfalia
Utzenstorfstraße 39 Freepost RSBS-HXGG-ZJSC
CH-3425 Koppigen 8 Fairfax Road, N. Abbot TQ12 6UD
Telefon: [phone] Phone: [phone]
Telefax: (034) 4 13 80 01 Fax: [phone]
Internet: www.westfalia-versand.ch Internet: www.westfalia.net
Kundenbetreuun
g
|
Customer Services
Werter Kunde,
bitte helfen Sie mit, Abfall zu vermeiden.
Sollten Sie sich einmal von diesem Artikel trennen wollen,
so bedenken Sie bitte, dass viele seiner Komponenten aus
wertvollen Rohstoffen bestehen und wiederverwertet
werden können.
Entsorgen Sie ihn daher nicht in die Mülltonne, sondern
führen Sie ihn bitte Ihrer Sammelstelle für Elektroaltgeräte
zu.
Dear Customer,
Please help avoid waste materials.
If you at some point intend to dispose of this article, then
please keep in mind that many of its components consist of
valuable materials, which can be recycled.
Please do not discharge it in the rubbish bin, but check with
y
our local council for rec
y
clin
g
facilities in
y
our area.
Entsor
g
un
g
|
Dis
p
osal
