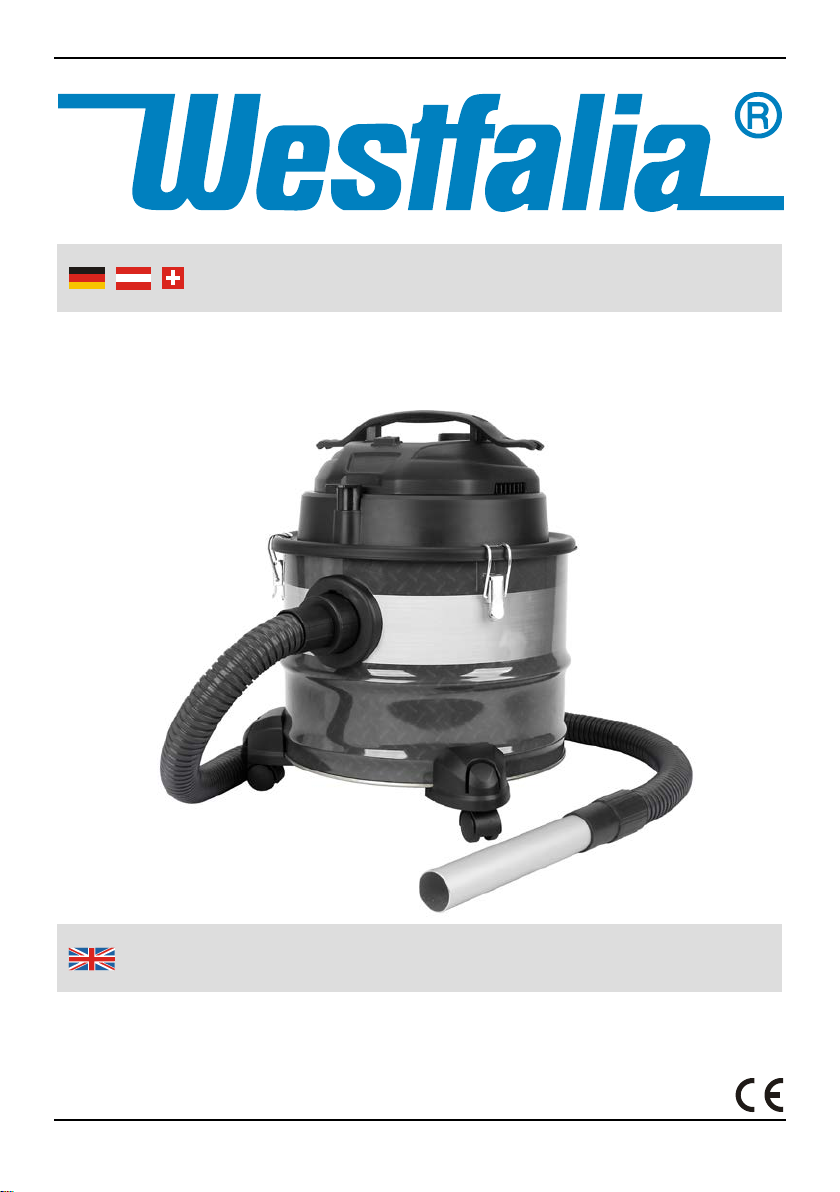

Westfalia AS 15 LJB User manual

15 l Aschesauger AS 15 LJB
Artikel Nr. 94 53 50
15 l Ash Vacuum AS 15 LJB
Article No. 94 53 50
Originalanleitung
Original Instructions

II
Dear Customers
Instruction manuals provide valuable hints for using your new device.
They enable you to use all functions, and they help you avoid misun-
derstandings and prevent damage.
Please take the time to read this manual carefully and keep it for future
reference.
Bedienungsanleitungen enthalten wichtige Hinweise für den Umgang
mit Ihrem neuen Produkt. Sie ermöglichen Ihnen, alle Funktionen zu
nutzen, und sie helfen Ihnen, Missverständnisse zu vermeiden und
Schäden vorzubeugen.
Bitte nehmen Sie sich die Zeit, diese Bedienungsanleitung in Ruhe
durchzulesen und bewahren Sie diese für späteres Nachlesen gut auf.
Sehr geehrte Damen und Herren

III
Übersicht | Overview
11
6
5
3
2
1
8
9
10
4
7

IV
Übersicht | Overview
1 Tragegriff Carrying Handle
2 EIN/AUS-Schalter ON/OFF Switch
3 Filterreinigungsknopf Filter Cleaning Button
4 Ansaugöffnung Suction Flange
5 Basis mit Rollen Base with Wheels
6 Aluminiumrohr Aluminium Tube
7 Blasöffnung Blow Flange
8 Klammer Clamp
9 Aschebehälter Ash Tank
10 Saugschlauch Suction Hose
11 Filter mit Metallnetz Filter with Metal Mesh

1
Table of Contents
Inhaltsverzeichnis
Sicherheitshinweise ...................................................................Seite 2
Vor der ersten Benutzung ..........................................................Seite 10
Vorbereitung...............................................................................Seite 10
Ein- und Ausschalten.................................................................Seite 11
Reinigen des Filters im laufenden Betrieb.................................Seite 11
Entleeren des Aschebehälters und Reinigen des Filters ..........Seite 11
Ersetzen des Filters ...................................................................Seite 11
Reinigung des Aschesaugers....................................................Seite 11
Lagerung ....................................................................................Seite 12
Technische Daten......................................................................Seite 13
Safety Notes...............................................................................Page 4
Before first Use...........................................................................Page 14
Preparation.................................................................................Page 14
Switching ON and OFF..............................................................Page 14
Cleaning the Filter during Operation..........................................Page 15
Emptying the Ash Tank and Cleaning the Filter........................Page 15
Replacing the Filter ....................................................................Page 15
Cleaning the Ash Vacuum .........................................................Page 15
Storing........................................................................................Page 15
Technical Data ...........................................................................Page 16

2
Sicherheitshinweise
Bitte lesen Sie diese Bedienungsanleitung aufmerksam durch
und benutzen Sie das Gerät ausschließlich gemäß dieser Anlei-
tung.
Entsorgen Sie nicht benötigtes Verpackungsmaterial oder
bewahren Sie dieses an einem für Kinder unzugänglichen Ort
auf. Es besteht Erstickungsgefahr!
Überzeugen Sie sich, dass die Netzspannung mit den Angaben
auf dem Typenschild übereinstimmt.
Das Gerät ist für den Einsatz bis 2000 m über Meereshöhe
ausgelegt.
Personen mit eingeschränkten physischen, sensorischen oder
geistigen Fähigkeiten dürfen das Gerät nicht benutzen, es sei
denn, sie werden durch eine Betreuerin/einen Betreuer beauf-
sichtigt und unterwiesen.
Lassen Sie das eingeschaltete Gerät niemals unbeaufsichtigt
und halten Sie es außerhalb der Reichweite von Kindern und
von zu beaufsichtigenden Personen. Achten Sie darauf, dass
Sie die Saugöffnung nicht auf Personen oder Tiere richten.
Saugen Sie niemals Wasser oder andere Flüssigkeiten, bren-
nende oder glimmende Gegenstände. Der Aschesauger ist zum
Saugen von erkalteter Asche bestimmt. Verwenden Sie den A-
schesauger nur gemäß dieser Anleitung.
Schalten Sie das Gerät nicht ein, bevor nicht der Filter einge-
setzt ist.
Wenn Sie das Gerät nicht benutzen, ziehen Sie bitte immer den
Netzstecker aus der Steckdose. Verwenden Sie den Aschesau-
ger nicht auf feuchten Oberflächen oder im Freien. Verwenden
Sie ihn nicht mit nassen Händen.
Verwenden Sie den Aschesauger nicht, falls das Stromkabel
beschädigt sein sollte. Verwenden Sie das Gerät nicht, falls es
heruntergefallen, beschädigt oder nass geworden ist.
Beachten Sie bitte zur Vermeidung von Fehlfunktionen,
Schäden und gesundheitlichen Beeinträchtigungen
folgende Hinweise:

3
Sicherheitshinweise
Ziehen Sie nicht am Kabel, sondern erfassen Sie den Stecker
zum Entnehmen aus der Steckdose. Klemmen Sie das Kabel
nicht in Türen ein oder spannen Sie es nicht um Ecken. Knicken
Sie das Kabel nicht und halten Sie es von heißen Oberflächen
fern. Achten Sie darauf, dass das Kabel nicht zur Stolperfalle
wird.
Sorgen Sie dafür, dass sich keine größeren Partikel in den
Saugschlauch ansammeln und den Luftstrom behindern. Sau-
gen Sie nicht weiter, wenn die Saugöffnung verstopft ist, um ein
Überhitzen des Motors zu verhindern.
Das Gerät ist nicht für den gewerblichen Einsatz gedacht.
Das Gerät enthält keine von Ihnen zu wartenden Teile. Zerlegen
Sie es nicht und unternehmen Sie keine eigenen Reparaturver-
suche. Wenden Sie sich an unsere Kundenbetreuung.

4
Safety Notes
Please read this manual carefully and use the unit only accord-
ing to this manual.
Dispose of used packaging material carefully or store it out of
the reach of children. There is a danger of suffocation!
Make sure the voltage corresponds to the type label on the
appliance.
The unit is designed for operation in altitudes of up to 2000 m
above sea level.
Persons with limited physical, sensorial or mental abilities are
not allowed to use the appliance, unless they are supervised and
briefed for their safety by a qualified person.
Never leave the appliance unsupervised when in use. Keep out
of reach of children or persons in need of supervision. Never
point the vacuum hose towards persons or animals.
Do not attempt to use the ash vacuum to suck water or other
liquids or to pick up burning or glowing articles. The ash vacuum
is designed for removing cold ashes from fireplaces. Only use
the ash vacuum according to this manual.
Do not use the appliance until the filter is inserted correctly.
Unplug the appliance while it is not in use. Do not use the ash
vacuum on wet surfaces or outdoors. Do not the handle appli-
ance or plug with wet hands.
Do not use the ash vacuum, if the power cord has been dam-
aged. Do not use the appliance, if it has been dropped, dam-
aged or gotten wet.
Do not pull the power cord to unplug, but grasp the plug to
remove from the wall outlet. Do not close cord in doors or pull
cord around sharp edges or corners. Do not pinch or crimp the
power cord in any way. Keep the power cord away from hot sur-
faces. Make sure that the cord does not become a tripping haz-
ard.
Do not block the suction tube with large particles. Keep the
Please note the following safety notes to avoid mal-
functions, damage or physical injury:

5
Safety Notes
suction hose free from objects that might block airflow. Do not
suck if the suction opening is blocked, in order not to overheat
the motor.
This appliance is not designed for professional continuous
operation.
The appliance does not contain any parts serviceable by you. Do
not disassemble it and do not try to repair it yourself. Contact our
customer support service.

6
Informations de sécurité
S'il vous plaît lire attentivement ces instructions et utiliser
l’appareil en suivant ces instructions.
Eliminer les matériaux d'emballage mis au rebut, ou de garder
ce hors de portée des enfants. Il ya danger d'asphyxie!
Assurez-vous que la tension du réseau correspond aux spécifi-
cations sur la plaque signalétique.
L'appareil est conçu pour une utilisation jusqu'à 2000 m au
dessus du niveau de la mer.
Les personnes dont les capacités physiques, sensorielles ou
mentales ne peuvent pas utiliser l'appareil, sauf s'ils sont super-
visés par un superviseur / supervisé et a chargé un superviseur.
Que les sans surveillance lorsqu'il est allumé, et jamais le garder
hors de portée des enfants et des personnes à surveiller. Assu-
rez-vous que l'orifice d'aspiration n'est pas dirigé contre des per-
sonnes ou des animaux.
L’eau sous vide Jamais ou d'autres liquides, la combustion ou
combustion lente des objets. Le vide cendres conçue pour aspi-
rer les cendres froides. Utilisez le vide cendres uniquement en
conformité avec cette Instructions.
Mettre l'appareil en avant le filtrage n'est pas utilisé.
Si vous n'utilisez pas l'appareil, tirez toujours sur la fiche de la
prise. Ne pas mouiller le vide cendres Surfaces, ou à l'extérieur.
Utilisez l'appareil avec les mains mouillées.
Utiliser les aspirateurs Ash pas, si le cordon d'alimentation est
endommagé. Ne pas utiliser si il est tombé, endommagé ou de-
venir humide.
Ne pas tirer sur le cordon, mais saisir la fiche de la prise pour le
retrait. Débranchez le câble n'est pas dans les portes ou vous
n'avez pas étirer les coins. Ne pliez pas le câble et le tenir éloi-
gné des surfaces chaudes. Assurez-vous que le câble ne sera
pas trébucher.
S'il vous plaît noter afin d'éviter des dysfonctionne-
ments, des dommages et des déficiences de santé, les
informations suivantes:

7
Informations de sécurité
Veiller à ce qu'aucun grosses particules s'accumulent dans le
tube d'aspiration et d'entraver le flux d'air. Ne pas sucer, si bou-
ché l'ouverture d'aspiration, est d'éviter une surchauffe du mo-
teur.
L'appareiln'est pas destiné à un usage commercial.
Ne pas utiliser l'appareil s'il est endommagé. Si l'appareil ou le
cordon d’alimentation sont endommagés, ne pas essayer de
réparer vous-mêmes. Contactez notre service à la clientèle.

8
Informazioni sulla sicurezza
Si prega di leggere attentamente queste istruzioni e di utilizzare
l’apparecchio in base a queste istruzioni.
Smaltimento di materiale da imballaggio scartati, o tenere questo
fuori dalla portata dei bambini. C'è pericolo di soffocamento!
Assicurarsi che la tensione di rete sia conforme alle specifiche
sulla targhetta.
Il dispositivo è progettato per l'utilizzo fino a 2000 m al di sopra
del livello del mare.
Le persone con ridotte capacità fisiche, sensoriali o mentali non
possono utilizzare il dispositivo meno che non siano sotto la su-
pervisione di un supervisore / supervisionato e istruito un super-
visore.
Che il incustodito quando è acceso, e non è mai tenere fuori dalla
portata dei bambini e delle persone da supervisionare. Assicurar-
si che la porta di aspirazione non è indirizzato a persone o ani-
mali.
Mai acqua o altri liquidi vuoto, bruciore o oggetti fumanti. Il vuoto
cenere progettato per aspirare cenere fredda. Utilizzare il vuoto
cenere solo in conformità con questo Istruzioni.
Accendere l'unità prima che il filtro non viene utilizzato.
Se non si utilizza l'apparecchio, staccare sempre la spina dalla
presa. Non bagnare il vuoto cenere Superfici, o all'aperto. Utiliz-
zare l'apparecchio con le mani bagnate.
Non utilizzare il cenere aspirapolvere se il cavo di alimentazione
è danneggiato. Non usare in caso di caduta, danneggiati o ba-
gnarsi.
Non tirare il cavo, ma estrarre la spina dalla presa di corrente per
la rimozione. Scollegare il cavo non è nelle porte o non si esten-
dono intorno agli angoli. Non piegare il cavo e tenerlo lontano da
superfici calde. Assicurarsi che il cavo non costituiscano pericolo
di inciampo.
Si prega di notare in modo da evitare malfunzionamen-
ti, danni e problemi di salute, le seguenti informazioni:

9
Informazioni sulla sicurezza
Assicurarsi che nessun particelle più grandi si accumulano nel
tubo di aspirazione e di ostacolare il flusso dell'aria. Non succhia-
re, se intasato l'apertura di aspirazione, è quello di prevenire il
surriscaldamento del motore.
Il dispositivo non è destinato ad uso commerciale.
Il dispositivo non contiene parti riparabili dall'utente di voi. Smon-
tarlo e non effettuare alcuna riparazione. Si prega di mettere in
contatto il nostro servizio clienti.

10
Benutzung
Vor der ersten Benutzung
Packen Sie den Aschesauger aus und überprüfen Sie alle Teile auf evtl.
Transportschäden. Entsorgen Sie das Verpackungsmaterial oder lagern
Sie es an einem für Kinder unzugänglichen Ort. Plastikbeutel usw. können
zu einem gefährlichen Spielzeug für Kinder werden.
Der Aschesauger ist ausschließlich zum Entfernen von erkalteter (glutfrei-
er) Asche und groben Schutz vorgesehen. Jede andere Verwendung gilt
als nicht bestimmungsgemäß und kann zur Beschädigung des Gerätes
führen.
Vorbereitung
1. Rasten Sie, wenn benötigt, die Rollen am Aschebehälter ein.
2. Öffnen Sie den Aschebehälter und entnehmen Sie alle Zubehörteile.
Stecken Sie das Aluminiumrohr (6) in den Saugschlauch (10).
3. Stecken Sie den Saugschlauch in die Ansaugöffnung (4) am Aschebe-
hälter (9). Zum Verriegeln des Saugschlauches drehen Sie den Ver-
schluss im Uhrzeigersinn.
Achtung: Um den Saugschlauch (10) nicht zu beschädigen, verdrehen
Sie ihn nicht und knicken Sie nicht die Schlauchverbindung!
4. Schieben Sie den Filter (11) fest auf den Motor am Oberteil auf und
sichern Sie ihn mit der Flügelmutter.
Überprüfen Sie immer, ob der Filter intakt ist, bevor Sie den Aschesau-
ger einschalten.
5. Setzen Sie das Oberteil auf den Aschebehälter (9) und verriegeln Sie
ihn mit den Klammern (8). Der Aschesauger ist nun betriebsbereit.
Stellen Sie sicher, dass die Ansaugöffnung im Aluminiumrohr (6) nicht
verstopft ist, da sonst das Gerät beschädigt wird.
Ein- und Ausschalten
1. Schalten Sie den Aschesauger mit dem EIN/AUS-
Schalter (2) ein, indem Sie den Schalter drücken.
2. Zum Ausschalten drücken Sie den Schalter erneut.
Ziehen Sie immer den Netzstecker, wenn Sie den
Aschesauger nicht benutzen.

11
Benutzung
Bei der Benutzung des Saugschlauches stellen Sie sicher, dass kein
Knick im Saugschlauch entsteht, da dies den Schlauch beschädigt und
keine Saugleistung mehr entsteht. Platzieren Sie den Saugschlauch so,
dass er eine natürliche Kurve beim Saugen bildet.
Reinigen des Filters imlaufenden Betrieb
Wenn die Saugleistung nachlässt kann der Filter in laufenden Betrieb
durch eine in den Sauger eingebaute Vorrichtung ausgeschüttelt werden.
Drücken Sie dazu bei eingeschaltetem Sauger den Filterreinigungsknopf
(3). Durch diese Funktion wird die Lebensdauer des Filters verlängert.
Entleeren des Aschebehälters und Reinigen des Filters
Reinigen Sie den Filter nach jeder Benutzung. Entleeren Sie den Asche-
behälter wenn die Voll-Anzeige neben dem EIN/AUS Schalter (2) rot zeigt
oder wenn die Saugleistung nachlässt. Da erkaltete Asche außen an dem
Filter eine Aschekruste bildet, führt dies dazu, dass der Filter verstopft und
der Motor nicht richtig belüftet wird.
1. Schalten Sie den Aschesauger erst aus und ziehen Sie den Netzste-
cker, bevor Sie den Aschebehälter entnehmen.
2. Klopfen Sie die Asche aus. Reinigen Sie den Filter am besten im
Freien mit einem Handbesen, Druckluft oder ähnlichem.
Ersetzen des Filters
Der Filter (11) ist wiederverwendbar und sollte nach jeder Benutzung
gereinigt werden. Beim Reinigen stellen Sie sicher, dass er nicht beschä-
digt wird. Ersetzen Sie einen beschädigten Filter nur durch einen gleichen
Typs.
Einen Ersatz-Filter können Sie unter der Artikelnummer 88 91 59 bestel-
len.
Reinigung des Aschesaugers
Schalten Sie den Aschesauger erst aus und ziehen Sie den Netzste-
cker bevor Sie ihn reinigen.
Reinigen Sie das Gehäuse des Aschesaugers nur mit einem trockenen,
oder bei Bedarf leicht befeuchteten Tuch. Benutzen Sie keine Chemi-

12
Benutzung
kalien oder Scheuermittel, um die Oberflächen nicht zu beschädigen.
Tauchen Sie den Deckel mit der Motoreinheit nicht in Wasser.
Lagerung
Lagern Sie den Aschesauger an einem trockenen und kühlen Ort.
Lagern Sie das Gerät nicht neben Wärmequellen wie Heizungen.
Vermeiden Sie eine dauernde direkte Sonneneinstrahlung auf das
Gerät. Extreme Hitze kann den Sauger beschädigen.

13
Technische Daten
* Geräuschbelastungen können im Gebrauch je nach Benutzungsweise des Gerätes von
den angegebenen Werten abweichen.
Nennspannung 230 V~ 50 Hz
Nennleistung 800 W
Leistungsaufnahme im Auszustand 0 W
Aschebehältervolumen 15 l
Geräuschpegel* ≤ 76 dB(A)
Saugleistung 16 kPa
Kabellänge 300 cm
Saugschlauchlänge ~120 cm
Saugrohrlänge ~23 cm
Abmessungen ohne Rollen Ø 30,5 x 48,5 cm
Gewicht ohne Zubehör ~4,3 Kg
Schutzklasse II

14
Operation
Before first Use
Remove the ash vacuum out of the packing and check all parts for
damage in transit. Dispose of packaging materials or store them out of
reach of children. Plastic bags etc. may become a deadly toy for children.
The ash vacuum is designed for removing cold (amber-free) ashes from
fireplaces and for sucking coarse dirt. Any other use not described in this
manual is considered as inappropriate use and may damage the ash
vacuum.
Preparation
1. Attach the wheels to the ash tank if they are desired.
2. Open the ash vacuum and remove all accessories. Insert the alumini-
um tube (6) into the suction hose (10).
3. Insert the suction hose (10) into the provided suction flange (4) of the
ash tank (9). To lock the suction hose turn clockwise.
Attention: In order not to damage the suction hose (10) do not turn in
opposite direction and do not bend the hose on the hose connection!
4. Place the filter (11) tightly onto the motor on the top part and secure it
with the wing nut.
Before switching on the ash vacuum make sure the filter is not dam-
aged.
5. Place the top part on the ash tank (9) and lock the lid
with the clamps (8). The ash vacuum is now ready for
use.
Make sure the suction opening of the aluminium tube
(6) is not blocked. A blockage may damage the appli-
ance.
Switching ON and OFF
1. Switch on the ash vacuum by pressing the ON/OFF button (2).
2. To switch off the appliance, press the button again. Always pull the
power plug from mains when not using the appliance.
When using the suction hose make sure the hose is not bent. This will
damage the suction hose and the ash vacuum will lose its suction pow-
er. The suction hose must be placed that way so that it forms a natural
curve while sucking.

15
Operation
Cleaning the Filter during Operation
When the suction power deteriorates the filter cab be shaken out during
use by a device integrated into the appliance. Press the filter cleaning
button (3) while the appliance is running. This function lengthens the
service life of the filter.
Emptying the Ash Tank and Cleaning the Filter
Clean the filter after each use. Empty the ash tank when the full indicator
next to the ON/OFF button (2) shows red or when the appliance loses its
suction power. Please note that cold ashes become incrusted on the filter
during vacuuming. This will block the filter and the motor will not be
properly aired.
1. First switch off the ash vacuum and pull the power cord before opening
the ash tank.
2. Tap the filter carefully to remove the ash from the surface. Preferably
clean the filter outdoors by using a hand broom, compressed air or
similar.
Replacing the Filter
The filter is reusable and should be cleaned after each use. Be careful
when cleaning the filter; make sure not to damage it. Replace a damaged
and completely worn filter with one of the same type.
You can order a replacement filter under the article no. 88 91 59.
Cleaning the Ash Vacuum
Switch off the ash vacuum and unplug from power mains before
cleaning the appliance.
Clean the housing of the ash vacuum only with a dry of lightly mois-
tened cloth. Do not use chemicals or abrasives, in order not do damage
the surfaces. Do not immerse the lid with the motor into water.
Storing
Store the ash vacuum in a dry and cool place. Do not store the appli-
ance close to heat sources such as heaters.
Do not expose the ash vacuum to direct sunlight for an extended time.
Extreme heat will damage the appliance.

16
Technical Data
* Sound emissions may differ fromthedeclaredvalues during usedepending onthe w ays inwhichthe
tool is used.
Rated Voltage 230 V~ 50 Hz
Nominal Power 800 W
Power Consumption in OFF Mode 0 W
Ash Tank Capacity 15 l
Noise Level* ≤ 76 dB(A)
Suction Power 16 kPa
Power Cord Length 300 cm
Vacuum Hose Length ~120 cm
Vacuum Tube Length ~23 cm
Dimensions without Wheels Ø 30.5 x 48.5 cm
Weight without Accessories ~4,3 Kg
Protection Class II
