Wetelux 88 11 76 User manual

Doppel-Sola
r
-Strahler mit Bewegungsmelde
r
Artikel Nr. 88 11 76
Dual Solar Spotlight with Motion Senso
r
Article No. 88 11 76
Bedienungsanleitung
Instruction Manual

II
Instruction manuals provide valuable hints for using your new
device. They enable you to use all functions, and they help you
avoid misunderstandings and prevent damage.
Please take the time to read this manual carefully and keep it for
future reference.
Bedienungsanleitungen enthalten wichtige Hinweise für den
Umgang mit Ihrem neuen Produkt. Sie ermöglichen Ihnen, alle
Funktionen zu nutzen, und sie helfen Ihnen, Missverständnisse
zu vermeiden und Schäden vorzubeugen.
Bitte nehmen Sie sich die Zeit, diese Bedienungsanleitung in
Ruhe durchzulesen und bewahren Sie diese für späteres
Nachlesen gut auf.
Sehr
g
eehrte Damen und Herren
Dear Customers

III
Übersicht
|
Overvie
w
Übersicht
|
Overvie
w
12
6
34
5
7
8
3
9
4
10

IV
1 Solarmodul Solar Module
2 Netzkabel Power Cord
3 OFF/AUTO-Schalter OFF/AUTO Switch
4 Netzkabelbuchse Power Cord Plug
5 Bewegungsmelder Motion Sensor
6 LED-Strahler LED Spotlights
7 Halteplatte Mounting Plate
8 Leuchtzeitregler TIME Illumination TIME Setting Knob
9 Dämmerungsregler LUX LUX Control Level Knob
10 Feststellschraube Mounting Screw
Übersicht
|
Overvie
w

1
Table of Contents
Inhaltsverzeichnis
Sicherheitshinweise ........................................................ Seite 2
Montage .......................................................................... Seite 6
Inbetriebnahme ............................................................... Seite 6
Bewegungsmelder .......................................................... Seite 7
Funktionstest ................................................................... Seite 7
Ausrichtung des Solarmoduls ......................................... Seite 8
Fehlfunktion .................................................................... Seite 9
Reinigung ........................................................................ Seite 9
Technische Daten ........................................................... Seite 10
Safety Notes .................................................................... Page 3
Mounting ......................................................................... Page 11
Start-up ........................................................................... Page 11
Motion Sensor ................................................................. Page 12
Function Test .................................................................. Page 12
Adjusting the Solar Module ............................................. Page 13
Malfunction ...................................................................... Page 14
Cleaning .......................................................................... Page 14
Technical Data ................................................................ Page 15

2
Sicherheitshinweise
 Der Artikel ist kein Spielzeug. Lassen Sie Kinder nicht mit der
LED-Leuchte spielen.
 Bitte beachten Sie, dass zwischen der Front der LED-Leuchte
und anderen Objekten ein Abstand von mindestens 10 cm
liegen muss.
 Das Gerät darf auf normal entflammbaren Untergründen
montiert werden.
 Tauchen Sie keine Teile in Flüssigkeiten irgendwelcher Art ein.
 Benutzen Sie die Leuchte nicht in unmittelbarer Nähe von
brennbaren Gasen, heißen Gegenständen, Staub, Dämpfen
und Lösungsmitteln.
 Setzen Sie die LED-Leuchte keinen hohen Temperaturen oder
starken Vibrationen aus.
 Vermeiden Sie eine starke mechanische Beanspruchung.
 Schauen Sie nicht direkt in die LEDs und richten Sie den
Lichtstrahl der Leuchte nicht direkt gegen die Augen von
Menschen oder Tieren.
 Akkus dürfen nicht auseinander genommen, ins Feuer
geworfen oder kurzgeschlossen werden.
 Falls am Gerät Schäden auftreten, benutzen Sie das Gerät
nicht mehr und lassen Sie es durch einen Fachmann instand
setzen oder wenden Sie sich an unsere Kundenbetreuung.
Zerlegen Sie das Gerät nicht und unternehmen Sie keine
eigenen Reparaturversuche.
Beachten Sie bitte zur Vermeidung von Fehlfunktio-
nen, Schäden und gesundheitlichen Beeinträchti-
gungen folgende Hinweise:
Batterien und Akkus gehören nicht in
den Hausmüll.
Sie können sie kostenlos an uns zurück-
senden oder bei örtlichen Geschäften oder
Batteriesammelstellen abgeben.

3
Safet
y
Notes
 The LED lamp with solar panel is not a toy. Do not allow
children play with it.
 Please leave a distance of at least 10 cm between the front
lens and any other object.
 The unit may be mounted on normally inflammable surfaces.
 Do not immerse any components of the LED lamp with solar
panel in liquids of any kind.
 Do not use the LED lamp with solar panel close to flammable
gas, hot objects, dust vapours and solvents.
 Do not expose the LED lamp with solar panel to excessive
temperatures or to strong vibrations.
 Do not expose the device to strong mechanical stresses.
 Do not directly stare into the LEDs and do not direct the light
beam towards people or animals.
 Do not disassemble, burn, or short-circuit batteries.
 In case of damage, do not use the device any further. Do not
attempt to repair the device yourself. In case of question or
problems, turn to our customer service.
Please note the following safety notes to avoid mal-
functions, damage or physical injury:
Batteries do not belong in household
garbage.
For battery disposal, please check with
your local council.

4
Consi
g
nes de sécurité
 L'article n'est pas un jouet. Ne laissez pas les enfants jouer
avec la lumière LED.
 S'il vous plaît noter que, entre le front des lampes à LED et
d'autres objets, sur une distance d'au moins 10 cm doit être.
 Le dispositif peut être monté sur des surfaces normalement
inflammables.
 Ne pas immerger les pièces dans des liquides de toute nature.
 Ne pas utiliser la lumière à proximité de gaz inflammables, des
objets chauds, de la poussière, des vapeurs et des solvants.
 Ne pas exposer à la lumière LED à des températures élevées
ou de fortes vibrations.
 Evitez toute contrainte mécanique sur la lampe.
 Ne regardez pas directement dans le LED et le faisceau
lumineux de la lumière n'est pas directement dans les yeux
des humains ou des animaux.
 Les piles ne doivent pas être pris à part, jeté dans un feu ou
court-circuitée.
 Si vous rencontrez des dommages à l'appareil, ne pas utiliser
l'appareil et le faire réparer par un expert ou contactez notre
service à la clientèle. Démonter pas l'appareil et n'essayez
pas de le réparer.
S'il vous plaît noter afin d'éviter des dysfonctionne-
ments, des dommages et des effets néfastes sur la
santé les informations suivantes:
Batteries n'appartiennent pas à la
poubelle.
Vous pouvez le charger de nouveau à nous
Envoyer ou livrer dans les magasins locaux
ou des points de collecte des piles.

5
Informazioni sulla sicurezza
 L'articolo non è un giocattolo. Non lasciare che i bambini
giocano con la luce LED.
 Si noti che tra la parte anteriore delle lampade LED e altri
oggetti, una distanza di almeno 10 cm devono essere.
 Il dispositivo può essere montato su superfici normalmente
infiammabili.
 Non immergere le parti in qualsiasi tipo di liquido uno.
 Non utilizzare la lampada in prossimità di gas infiammabili,
oggetti caldi, polveri, vapori e solventi.
 Non esporre la luce del LED ad alte temperature o forti
vibrazioni.
 Evitare forti sollecitazioni meccaniche sulla lampada.
 Non guardare direttamente i LED e il fascio di luce di luce non
è direttamente verso gli occhi di esseri umani o animali.
 Le batterie non devono essere smontati, gettato nel fuoco o in
cortocircuito.
 Se si dispone di danni al dispositivo, non utilizzare il dispositi-
vo e farlo riparare da un esperto o di contattare il nostro servi-
zio clienti. Non smontare l'unità e non cercare di ripararlo.
Si prega di notare in modo da evitare malfunzionamen-
ti, danni e effetti negativi sulla salute seguenti informa-
zioni:
Non buttare batterie e batterie ricaricabili
nella spazzatura comune.
Si possano rinviare senza spese a noi,
restituire ai negozi locali o buttare negli
appositi contenitori.

6
Monta
g
e und Betrieb
Montage
Der wichtigste Punkt bei der Montage der Strahler ist, dass das
Solarmodul direktes Sonnenlicht benötigt. Je länger die Sonne
auf das Solarmodul scheint, desto länger arbeitet die Leuchte.
Wenn Sie die Haupteinheit horizontal montieren, achten Sie
besonders darauf, dass ein möglichst guter Regenschutz
gegeben ist, damit kein Wasser in das Gehäuse eindringen kann.
Verlegen Sie die Netzzuleitung so, dass keine Stolpergefahr
davon ausgehen kann. Knicken Sie die Zuleitung beim Verlegen
nicht zu stark und klemmen oder spannen Sie die Zuleitung nicht.

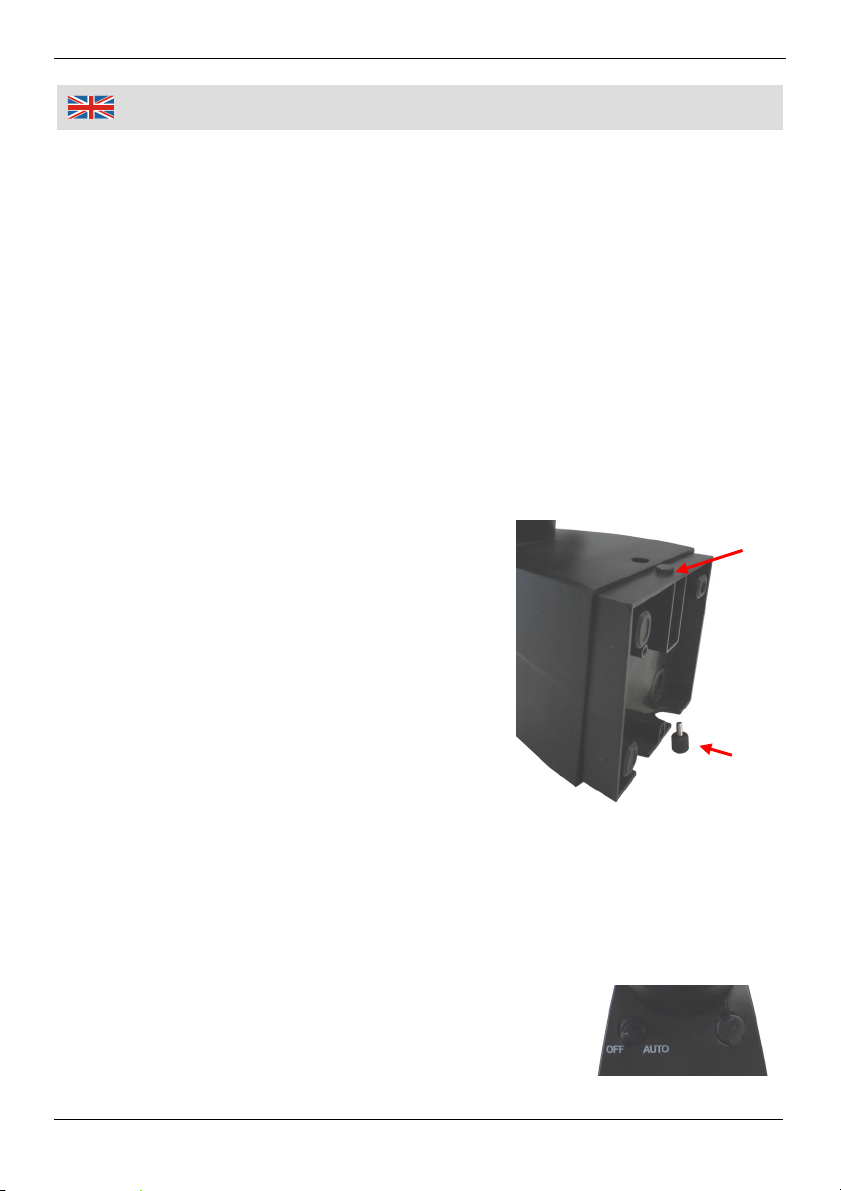

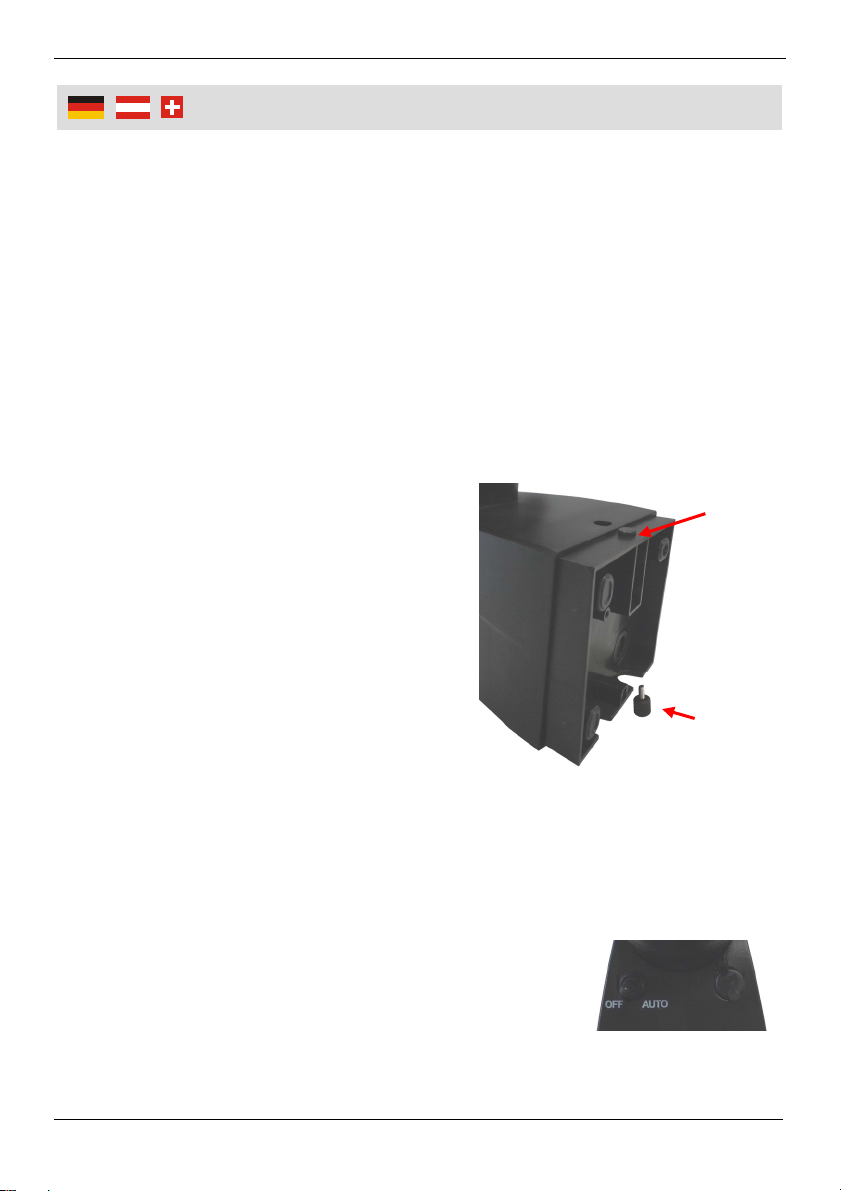

1. Schrauben Sie die Feststell-
schraube (10) auf der Unterseite
der Halteplatte (7) ab.
2. Drücken Sie den gefederten Stift
auf der Halteplatte nach unten
und ziehen Sie die Halteplatte ab.
3. Befestigen Sie die Halteplatte auf
den Untergrund. Verwenden Sie
zur Montage passende Schrau-
ben und Dübel für den jeweiligen
Untergrund.
4. Setzen Sie die Haupteinheit auf die Halteplatte und ziehen Sie
die Feststellschraube handfest an.
Inbetriebnahme
1. Stellen Sie den Schalter OFF/AUTO (9) auf die Position OFF.
AUTO Position für Normalbetrieb,
OFF Position für Lagerung, Versand
und längere Nichtbenutzung,
Position für die dreitägige Grund-
ladung. Das Gerät lädt in dieser Einstellung, aber
die Strahler leuchten nicht.
Schritt 1
Schritt 2

7
Monta
g
e und Betrieb
2. Lassen Sie das Solarmodul für mindestens 3 Sonnentage in
der OFF-Einstellung laden. Nach der Grundladung stellen Sie
den Schalter in die Position AUTO.
Bewegungsmelder
Am Bewegungsmelder befinden sich die Regler TIME und LUX.
TIME (8) – Leuchtzeit
Sie können die Leuchtdauer der Strahler nach dem Ende von
wahrgenommenen Bewegungen im Sichtfeld des Bewegungs-
melders auf einen Zeitraum zwischen 10 Sekunden und
3 Minuten einstellen. Beachten Sie, dass der eingestellte
Zeitraum nach der letzten Auslösung des Bewegungsmelders
beginnt.
LUX (9) – Dämmerungseinstellung
Der Lichtsensor arbeitet mit einer Fotozelle, die Tageslicht und
Dunkelheit unterscheiden kann. Drehen Sie den Regler in die
Richtung (☼), damit der Bewegungsmelder die Strahler auch bei
Tag einschaltet. Drehen Sie den Regler in die Richtung (), damit
die Strahler nur bei Nacht eingeschaltet werden.
Falls die Strahler auch bei ausreichender Helligkeit aufleuchten,
drehen Sie den Regler in Richtung von (). Falls aber die
Strahler bei Nacht nicht aufleuchten, drehen Sie den Regler in
Richtung von (☼). Der Einstellungsbereich geht von 3 Lux bis
max. 2000 Lux.
Funktionstest
1. Stellen Sie durch „Herumlaufen“ die Größe des Erfassungsbe-
reiches des Bewegungsmelders fest und justieren Sie den
Bewegungsmelder wenn nötig nach. Bitte beachten Sie, dass
der Bewegungsmelder eine direkt auf den Bewegungsmelder
gerichtete Bewegung nur schlecht wahrnehmen kann.

8
Monta
g
e und Betrieb
2. Der Bewegungsmelder ist horizontal in
einem Winkel von 270° verstellbar. Drehen
Sie den Bewegungsmelder vorsichtig bis
zum Anschlag nach recht bzw. nach links.
3. Richten Sie nun die Strahler in die Richtung,
die Sie ausleuchten wollen. Die Strahler
können sowohl horizontal, als auch vertikal
verstellt werden.
Anwendungsbeispiele:
Drehen Sie die Strahler vorsichtig in die gewünschte Position!
Ausrichtung des Solarmoduls
1. Richten Sie die aktive Vorderseite des Solarmoduls immer
horizontal in Richtung Mittagssonne aus – das bedeutet auf
der nördlichen Halbkugel exakt nach Süden und auf der
südlichen Halbkugel nach Norden. Nehmen Sie gegebenen-
falls einen Kompass zur Hilfe.
2. Der vertikale Winkel des Moduls sollte genau dem Breitengrad
des Standortes entsprechen. Dies stellt über das ganze Jahr
gesehen eine hohe Energieausbeute sicher.
Alternativ zur oben beschriebenen Methode können Sie den
optimalen vertikalen Winkel für den Sommer und für den

9
Monta
g
e und Betrieb
Winter nach folgender Formel berechnen: Sommer = Breiten-
grad – 22,4° / Winter = Breitengrad + 22,4°.
Werte beim Beispiel Mainz in Deutschland:
Sommer = 50° - 22,4° = 27,6° / Winter = 50° + 22,4° = 72,4°
3. Vermeiden Sie jede Art von Beschattung und montieren Sie
das Solarmodul an einer Stelle mit ganztägiger direkter Son-
neneinstrahlung, um die höchstmögliche Energieausbeute zu
erhalten.
Fehlfunktion
In der räumlichen Nähe zu starken Sendeanlagen kann es zu
Fehlfunktionen des Bewegungsmelders kommen. Starke Sende-
anlagen können z. B. Amateurfunker in Ihrer Nachbarschaft oder
Sendemasten für Mobilfunk oder Rundfunkstationen sein. In
diesem Fall kann es passieren, dass sich die Leuchte gelegent-
lich einschaltet, ohne dass sich jemand in der Nähe der Leuchte
aufhält.
Reinigung
 Halten Sie das Solarmodul sauber und frei von Verschmutzun-
gen. Ein verunreinigtes Solarmodul kann den Akku nicht
vollständig laden. Das führt zu einer vorzeitigen Alterung des
Akkus und zu einer unzuverlässigen Funktion des Gerätes.
 Reinigen Sie das Gehäuse nur mit einem leicht befeuchteten
Tuch. Benutzen Sie keine aggressiven Chemikalien oder
Scheuermittel.
Süden
Sommer
27,6°
Winter
72,4°

10
Technische Daten
LED-Leuchte
Leuchtmittel 2x 60 LEDs à 50 mW
Abstand zu anderen Objekten 0,1 m
Zulässige Umgebungstemperatur -5 bis +40° C
Schutzklasse III
Schutzgrad IP44
Lichtstrom 550 lm
Lichteffizienz 91,60 lm/W
Leuchtdauer bei vollem Akku Bis zu 8 Stunden
Eingang LED-Leuchte 9 V max. 0,27 A
Akkupack Li-Ionen 7,4 V 2000 mAh
(2x 3,7 V)
Solarmodul
P mpp 2,5 W
U mpp 9 V
I mpp 277 mA
U oc 10,5 V
I sc 320 mA
Bewegungsmelder
Erfassungsbereich 180°
Reichweite 10 m
Leuchtzeit 10 Sekunden bis 3 Minuten
Beleuchtungsstärke 3 bis 2000 Lux

11
Set-u
p
and O
p
eration
Mounting
The most important thing when mounting the LED spotlights is to
be aware that it requires direct sunlight. The more direct
sunlight the solar module receives, the longer the light will
operate.
If the solar spotlight is mounted horizontally, it should be mounted
in a sufficiently covered area so rain water cannot enter the
housing.
Position the power cord securely so it cannot become a tripping
hazard. Do not bend the power cord too much and do not jam the
cord or pull it around edges.
Main Unit
1. Unscrew the mounting screw (10)
from the bottom side of the mounting
plate (7).
2. Push down the spring-loaded pin on
the mounting plate and remove the
mounting plate from the main unit.
3. Mount the plate on the desired
place. For installing the main unit,
use suitable screws and wall plugs
depending on the consistency of the
ground.
4. Re-attach the main unit to the mounting plate and tighten the
mounting screw hand-tight.
Start-up
1. Set the OFF/AUTO switch (9) to the position
OFF.
AUTO Position for normal operation of
the solar spotlight;
Step 1
Step 2

12
Set-u
p
and O
p
eration
OFF Position for storing, shipping and non-use for
extended period of time,
position for initial 3-day charge. In this position the
battery is charged but the lights do not turn on.
2. Leave the switch in the OFF position for at least 3 sunny days.
After the initial charge, set the switch to the AUTO position.
Motion Sensor
There are two adjusting knobs on the motion sensor, TIME and
LUX.
TIME (8) – Illumination Time
Setup how long the unit stays lit after motion stops in the field of
vision of the motion sensor. The time can be set from 10 seconds
to 1 minute. Please note, once the light has been triggered by the
sensor any subsequent detection will start the timed period again
from the beginning.
LUX (9) – Lux Control Level/Ambient Light Adjustment
The lux control module has a built-in photocell that detects
daylight and darkness. Turn the knob towards (☼) to have the
motion sensor turning on the light during day and night, turn it to
() to have the light activated only at night.
If the light turns on in bright light conditions, turn the control
towards (). However if the light does not turn on at night time,
turn this control towards the (☼) icon. The range is from 3 Lux to
max. 2000 Lux.
Function Test
1. Test the coverage of the area by walking slowly around the
area and re-adjust the sensor if necessary. Please keep in
mind that the motion sensor does not detect directly oncoming
movement very well.

13
Set-u
p
and O
p
eration
2. The motion sensor can be adjusted horizon-
tally in an angle of 270°. When you want to
adjust the motion sensor, turn it carefully up
to the end to the right resp. to the left.
3. Now position the spotlights the area you want
to illuminate. The spotlights can be adjusted
both horizontally and vertically.
Applications:
Be careful when turning the spotlights to the desired position!
Adjusting the Solar Module
1. Always align the front side of the solar module horizontally
pointing to the sun at noon – this means to the south on the
northern hemisphere and to the north on the southern hemi-
sphere. If necessary, use a compass.
2. The vertical angle of the module should correspond to the
degree of latitude of your position. This ensures the best
energy efficiency during the whole year.
Alternatively to the method described above you can use the
following formula to calculate the angle for winter or summer:
Summer = Latitude - 22.4° / Winter = Latitude + 22.4°.

14
Set-u
p
and O
p
eration
For Lizard Point in Cornwall UK, the following calculation is
made:
Summer = 50° - 22.4° = 27.6° / Winter = 50° + 22.4° = 72.4°
3. Keep the module out of the shade and mount it in an area
exposed to the sun all day to achieve the maximum energy
efficiency.
Malfunction
If the unit is positioned close to strong radio transmitters,
malfunctions of the motion sensor are possible. Strong radio
transmitters may be amateur radio operators in the neighbour-
hood or transmitters for mobile communications or broadcast
stations. In this case it is possible that the lamp will turn on
although no one is in the field of vision of the sensor.
Cleaning
 It is important that the solar module is kept free from dirt and
debris. A dirty solar module cannot bring the battery to a full
charge and this will shorten the service life of the battery and
the light cannot function properly.
 Wipe the housing with a lightly moistened cloth. Do not use
aggressive chemicals or abrasives for cleaning.
South
Summer
27.6°
Winter
72.4°

15
Technical Data
LED Spotlight
Illuminant 2x 60 LEDs à 50 mW
Distance to other Objects 0.1 m
Temperature Range -5 to +40° C
Protection Class III
Degree of Protection IP44
Lighting Current 550 lm
Light Efficiency 91.60 lm/W
Illumination Time with fully
charged Battery
Up to 8 hours
Input LED Spotlight 9 V max. 0.27 A
Battery LiIon 7.4 V 2000 mAh (2x 3.7 V)
Solar Module
P mpp 2.5 W
U mpp 9 V
I mpp 277 mA
U oc 10.5 V
I sc 320 mA
Motion Sensor
Field of View 180°
Range 10 m
Illumination Time 10 Seconds to 3 Minutes
Illumination Intensity 3 to 2000 Lux

Notizen
|
Notes
16
