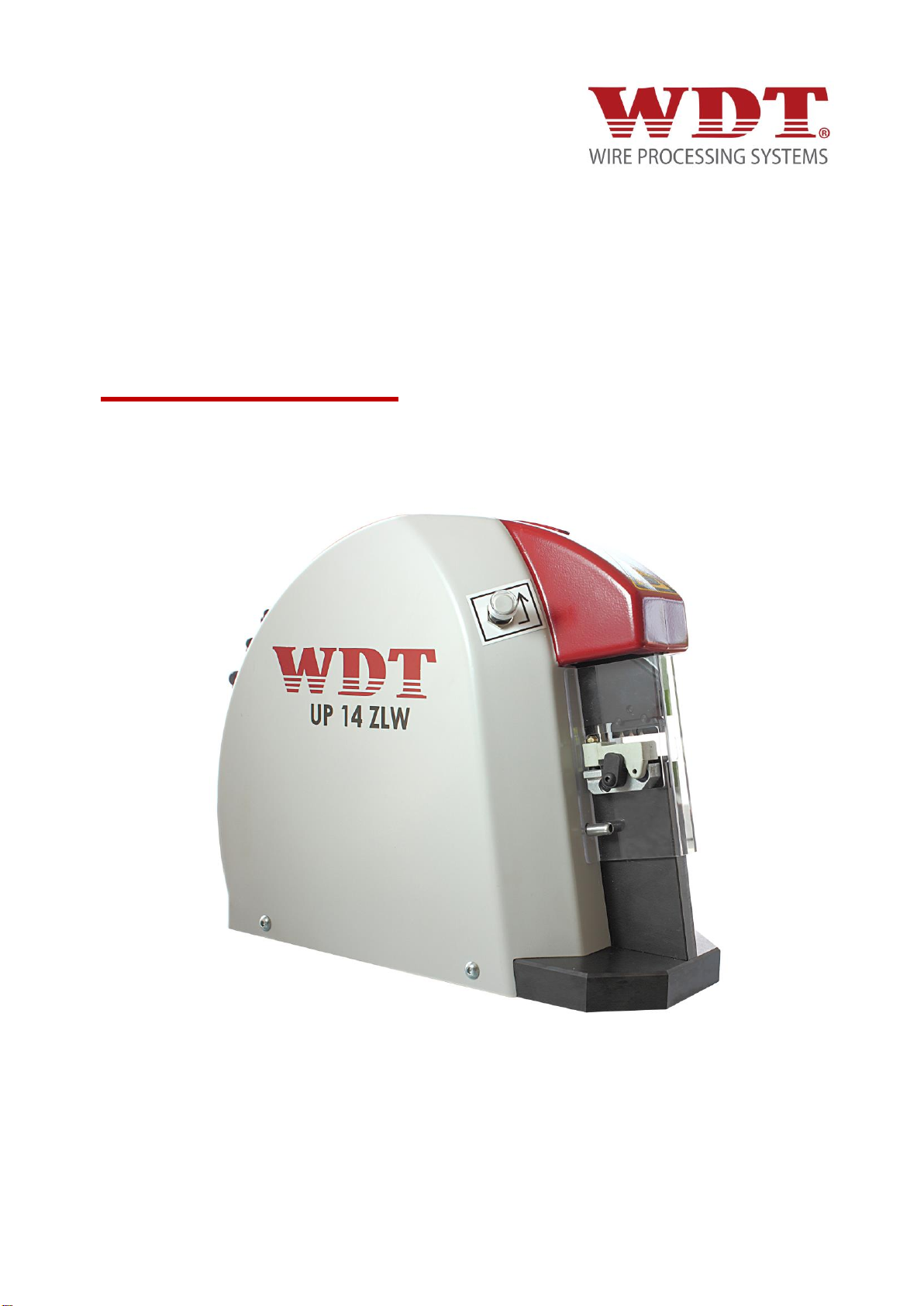

Wezag WDT UP 14 ZLW User manual

Pneumatische Crimpmaschine
Pneumatic Crimp Machine
Version UP 14 ZLW –4481N16000 –09/16 - REV. C
MADE IN GERMANY
UP 14 ZLW
Betriebsanleitung
Operating Instructions
a WEZAG brand

BDA UP 14 ZLW –4481N16000 –09/16 –REV. C Page 2 / 51
Originalbetriebsanleitung
Hersteller | Producer North America Service
WEZAG GmbH WEZAG Tools Inc.
Werkzeugfabrik 1864 High Grove Lane, Unit 120
Wittigstr. 8 Naperville, IL 60540-9213
35260 Stadtallendorf USA
GERMANY
Telefon: [phone] Phone: [phone]
Ausgabedatum Version
06.09.2016 REV. A
04.10.2016 Rev. A1
11.07.2017 REV.B
18.07.2018 REV. C
© by WEZAG GmbH
Der Nachdruck dieser Anleitung, auch auszugsweise, gleichgültig in welcher Form, ist ohne
ausdrückliche, schriftliche Genehmigung des Herausgebers verboten.
Gegenüber Darstellung und Angaben in dieser Anleitung sind technische Änderungen, die zur
Verbesserung der Maschine notwendig werden, vorbehalten.
Reproduction of these instructions or parts of them in whatever form is not permitted without
express written permission from the publisher.
We reserve the right to make technical changes necessary to improve the machine that could
diverge from figures and information in these instructions.

BDA UP 14 ZLW –4481N16000 –09/16 –REV. C Page 3 / 51
Deutsche Version (Originalversion)
Inhaltsverzeichnis..........................................................................................................................................4
English Version (Translation)
Table of Contents.........................................................................................................................................28

BDA UP 14 ZLW –4481N16000 –09/16 –REV. C Page 4 / 51
Inhaltsverzeichnis
1Einleitung................................................................................................................................................5
1.1 Produktbeschreibung.........................................................................................................................5
1.2 Konformität ........................................................................................................................................6
1.3 Umgang mit der Betriebsanleitung....................................................................................................7
2Sicherheit................................................................................................................................................7
2.1 Hinweiserklärung...............................................................................................................................7
2.2 Allgemeine Sicherheitshinweise........................................................................................................7
2.3 Verantwortlichkeiten ..........................................................................................................................9
2.4 Bestimmungsgemäße Verwendung ............................................................................................... 10
2.5 Vorhersehbare Fehlanwendung..................................................................................................... 10
2.6 Gefährdungsbereiche..................................................................................................................... 10
3Lieferung...............................................................................................................................................11
3.1 Verpackung..................................................................................................................................... 11
3.2 Lieferumfang................................................................................................................................... 11
4Technische Beschreibung...................................................................................................................12

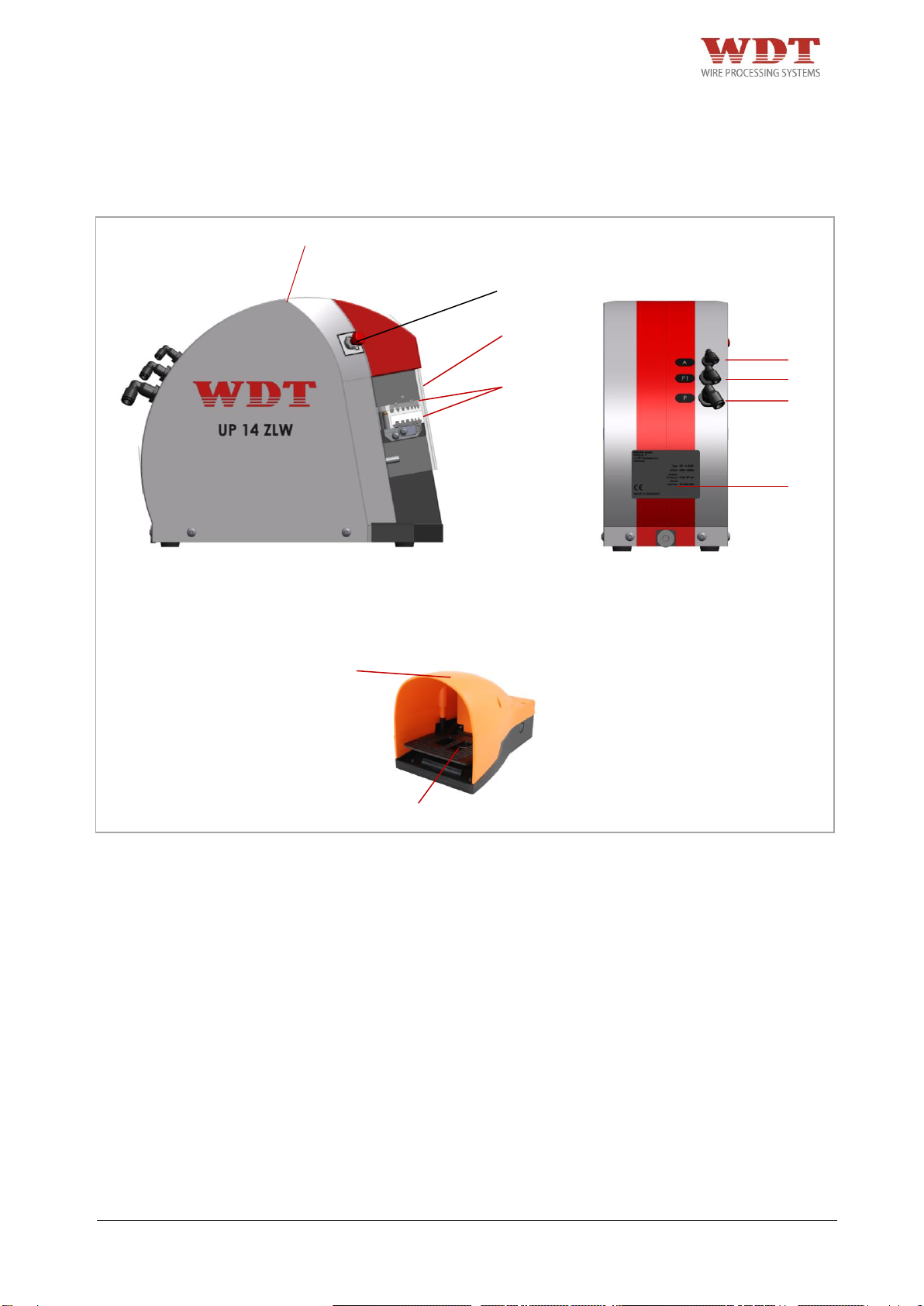

4.1 Funktions- und Bedienungselemente............................................................................................. 12

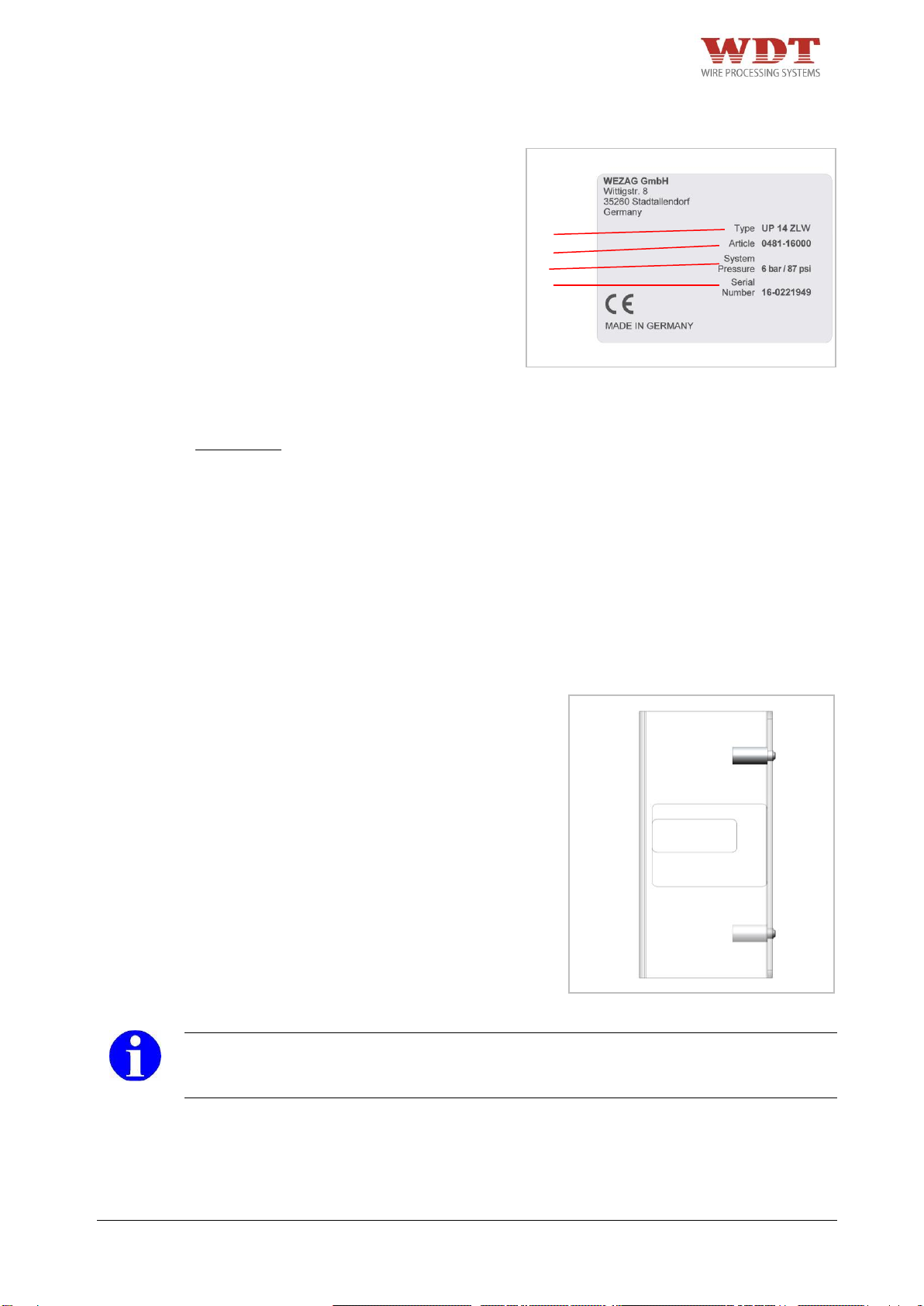

4.2 Maschinenidentifikation ................................................................................................................. 13
4.3 Technische Daten........................................................................................................................... 13
4.4 Schutzabdeckung........................................................................................................................... 13
4.5 Rückstelltaster................................................................................................................................ 14
5Transport und Aufstellung ..................................................................................................................14
5.1 Transport ........................................................................................................................................ 14
5.2 Aufstellung...................................................................................................................................... 14
6Inbetriebnahme / Anschließen an das Druckluftnetz .......................................................................15
7Umrüsten / Montage WEZAG Gesenke ..............................................................................................17
8Normalbetrieb /Produktionsbetrieb....................................................................................................18
9Instandhaltung......................................................................................................................................19
9.1 Wartungsplan.................................................................................................................................. 20
9.1.1 Täglich ................................................................................................................................. 20
9.1.2 Nach jeweils 100.000 Zyklen oder alle zwei Jahre.............................................................. 20
10 Fehlersuche und Störungsanalyse ....................................................................................................21
10.1 Zwangssteuerung hängt / Justage des Endlagenschalters:....................................................... 21
11 Außerbetriebnahme, Abbau, Demontage ..........................................................................................22
12 Lagerung...............................................................................................................................................22
13 Entsorgung ...........................................................................................................................................22
14 Ersatzteilliste ........................................................................................................................................23
14.1 Explosionszeichnung .................................................................................................................. 23
14.2 Stückliste Explosionszeichnung.................................................................................................. 24
14.3 Pneumatik Schema..................................................................................................................... 26
14.4 Stückliste Pneumatik Schema .................................................................................................... 27
14.5 Zubehörübersicht für Nachbestellungen..................................................................................... 27

BDA UP 14 ZLW –4481N16000 –09/16 –REV. C Page 5 / 51
1 Einleitung
1.1 Produktbeschreibung
Die pneumatische Crimpmaschine UP 14 ZLW ist ein druckluftbetriebenes, als Tischgerät
konzipiertes Crimpgerät für das WEZAG Crimpwerkzeug-System. Die meisten
handelsüblichen Crimpkontakte werden mit der linear arbeitenden pneumatischen
Crimpmaschine UP 14 ZLW und dem auswechselbaren WEZAG Crimpwerkzeug-System
verarbeitet.
Passend zum Crimpkontakt wird ein geeignetes, auswechselbares Gesenk in der
pneumatischen Crimpmaschine UP 14 ZLW montiert.
Durch das pneumatische Fußpedal wird der Crimpvorgang ausgelöst und der Crimpkontakt
verarbeitet. Die pneumatische Crimpmaschine UP 14 ZLW ist mit einer pneumatischen
Zwangsablaufsteuerung ausgerüstet und gewährleistet eine gleichbleibende Crimpqualität.
Sind die Crimpbacken durch einen Bedienungs- oder Handhabungsfehler oder durch falsches
Einlegen eines Crimpkontaktes blockiert, kann die pneumatische Crimpmaschine UP 14 ZLW
durch den Rückstell-Taster gelöst werden.
Jede andere Einsatzart der pneumatischen Crimpmaschine UP 14 ZLW ist nur mit schriftlicher
Zustimmung des Herstellers zulässig. Jede nicht bewilligte Einsatzart der pneumatischen
Crimpmaschine UP 14 ZLW gilt als nicht bestimmungsgemäß. Für daraus resultierende
Schäden lehnt der Hersteller jede Haftung ab.

BDA UP 14 ZLW –4481N16000 –09/16 –REV. C Page 6 / 51
1.2 Konformität
Die Maschine ist ausschließlich für den in der Betriebsanleitung beschriebenen Zweck zu
verwenden. Für Schäden, die aus nicht bestimmungsgemäßer Verwendung entstehen, haftet
der Hersteller bzw. Händler nicht: das Risiko hierfür trägt allein der Benutzer.

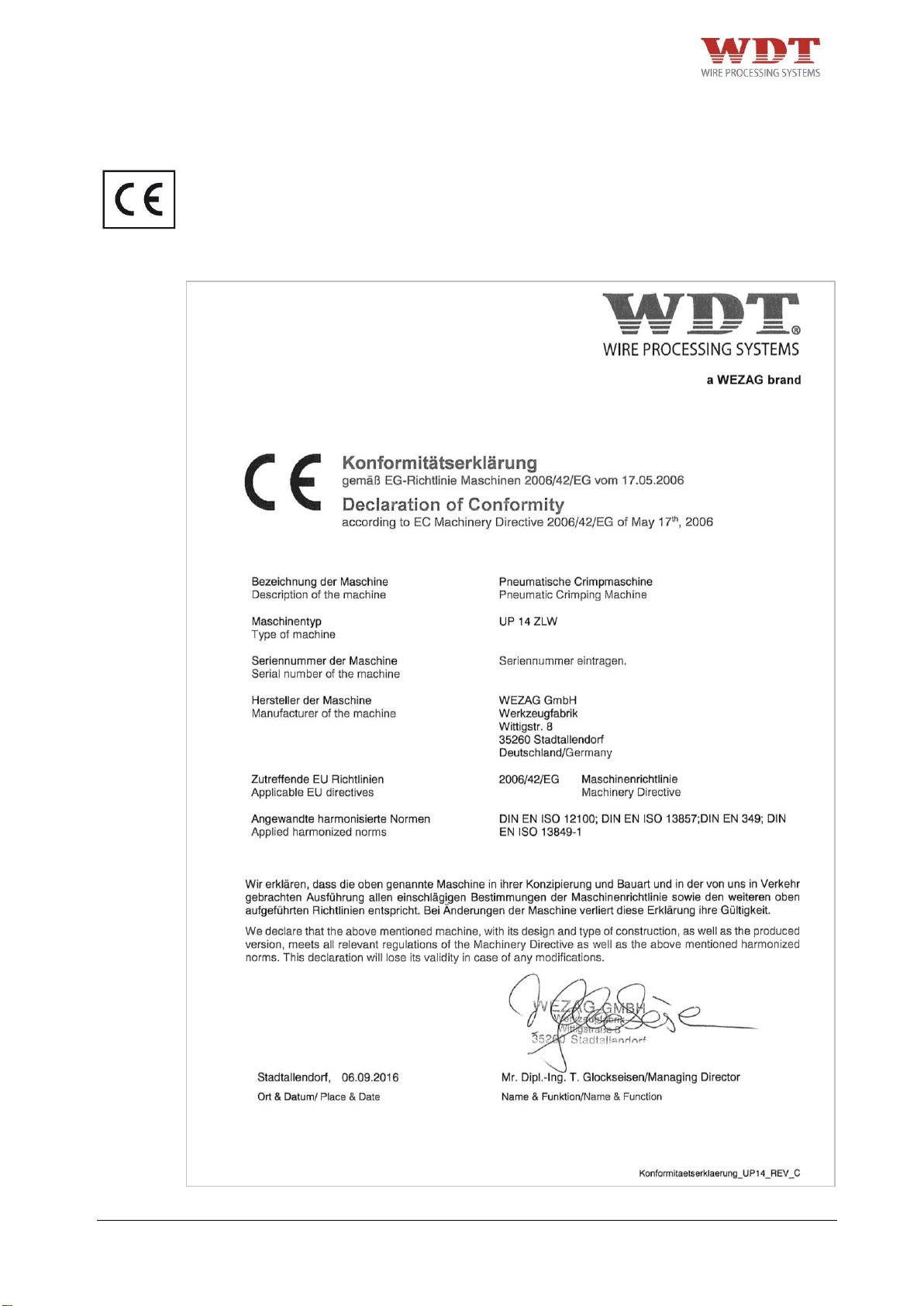

Die pneumatische Crimpmaschine UP 14 ZLW ist CE konform. Die folgende
Konformitätserklärung wurde im Original zusammen mit der Betriebsanleitung der
Maschine versendet.
Abb. 1.1

BDA UP 14 ZLW –4481N16000 –09/16 –REV. C Page 7 / 51
1.3 Umgang mit der Betriebsanleitung
Die Betriebsanleitung enthält alle Informationen über die Bedienungselemente, Handhabung,
Wartungs- und Einstellarbeiten sowie alle technischen Daten.
Die Betriebsanleitung muss ständig an der pneumatischen Crimpmaschine UP 14 ZLW
verfügbar sein. Jeder der mit Arbeiten an der Maschine beauftragt ist, muss die
Betriebsanleitung gelesen und verstanden haben. Er muss während der Durchführung von
Arbeiten an oder mit der Maschine diese Betriebsanleitung beachten.
Der Hersteller sowie der Händler lehnt jede Haftung für Schäden ab, die durch Nichtbeachten
von Hinweisen auf der Maschine oder in der Betriebsanleitung entstehen.
Die Betriebsanleitung ist vom Benutzer der Maschine um Anweisungen aufgrund bestehender
nationaler Vorschriften zur Unfallverhütung und zum Umweltschutz zu ergänzen.
Rechtsverbindlich ist die deutsche Originalfassung. Die Betriebsanleitung ist für
spätere Verwendung aufzubewahren.
2 Sicherheit
2.1 Hinweiserklärung
Auf die verschiedenen Gefahrenstufen wird in den einzelnen Abschnitten und Kapiteln mit
folgenden Sicherheitshinweisen aufmerksam gemacht:
GEFAHR
+Kennzeichnet eine unmittelbar drohende, große Gefahr, die mit Sicherheit zu schweren
Verletzungen oder sogar zum Tode führt, wenn die Gefahr nicht umgangen wird.
WARNUNG
+Kennzeichnet eine mögliche Gefahr, die zu schweren Verletzungen oder sogar zum Tode
führt, wenn die Gefahr nicht umgangen wird.
VORSICHT
+Weist auf eine potenziell gefährliche Situation hin, die zu mittleren oder leichten
Körperverletzungen oder zu Sachschäden führen kann, wenn sie nicht umgangen wird.
HINWEIS
+Wenn diese Information nicht beachtet wird, kann dies zu Verschlechterungen im
Betriebsablauf führen.
2.2 Allgemeine Sicherheitshinweise
Die pneumatische Crimpmaschine UP 14 ZLW ist nach dem Stand der Technik und den
anerkannten sicherheitstechnischen Regeln gebaut.
Beim Ausführen von Arbeiten wie Aufstellen, Inbetriebnahme, Einrichten, Betreiben, Ändern
der Einsatzbedingungen und Betriebsweisen, Warten und Instandhalten der Maschine, sind
die in der Betriebsanleitung vorgeschriebenen Ausschaltprozeduren zu beachten.
Für den Betrieb der pneumatischen Crimpmaschine UP 14 ZLW sind die nationalen
Regelungen über das gesetzliche Mindestalter zu beachten. Es ist strikt untersagt, jüngeren
Personen Zutritt zu der pneumatischen Crimpmaschine UP 14 ZLW zu gewähren.

BDA UP 14 ZLW –4481N16000 –09/16 –REV. C Page 8 / 51
+Betreiben Sie die pneumatische Crimpmaschine UP 14 ZLW nicht, bevor Sie alle
Anweisungen gelesen und verstanden haben.
+Die pneumatische Crimpmaschine UP 14 ZLW darf nur in trockenen, staubfreien Räumen,
sowie in einem vollständigen und funktionsfähigen Zustand betrieben werden.
+Ändern Sie die pneumatische Crimpmaschine UP 14 ZLW nicht ab und setzen Sie sie nur
für den vorgesehenen Verwendungszweck ein.
+Für den Transport muss ein ausreichend dimensioniertes Hebezeug verwendet werden.
+Tragen Sie beim Transport der Maschine geeignete Sicherheitsschuhe.
+Stellen Sie die Crimpmaschine UP 14 ZLW auf einer ebenen Fläche auf und sorgen Sie für
Standfestigkeit der Crimpmaschine. Stellen Sie sicher, dass die Fläche stark genug ist, um
das Gewicht der Maschine bei normaler Benutzung aufnehmen zu können. Während des
Betriebs muss die Maschine auf einem Tisch oder einer ähnlichen Ebene stehen.
+Sorgen Sie für eine geeignete Tischhöhe. Die Tischhöhe ist abhängig von der Position des
Bedienpersonals (Arbeiten in der Sitzposition oder im Stehen), gemäß prEN 894-4:2004
Tabelle A.1, anzupassen.
+Sorgen Sie für eine ausreichende Beleuchtung des Arbeitsplatzes (EN 1837:2009-12 –
Kapitel 4.2: „Im Allgemeinen muss der Wartungswert der Beleuchtungsstärke mindestens
500 lx betragen […]“).
+Pneumatische Versorgung mit dem mitgelieferten Druckluftschlauch anschließen.
+Verlegen Sie so die Schläuche am Boden, dass sie keine Stolpergefahr bilden.
+Schläuche dürfen nicht beschädigt werden.
+Das Fußpedal muss auf den Boden gestellt werden. Jede andere Platzierung des
Fußpedals als auf dem Fußboden ist untersagt. Das Fußpedal muss verschoben werden
können, damit der Bediener seine Position wechseln kann und weniger schnell ermüdet.
+Fußpedal nicht in Verkehrswegen verlegen!
+Der Zugang zu den Stellteilen der Maschine muss frei gehalten werden. Dies gilt
insbesondere für das Fußpedal und den Rückstell- Taster. Betätigen Sie bei drohender
Gefahr sofort den Rückstell-Taster. Der Rückstell-Taster muss vom Bediener jederzeit
direkt zugänglich bleiben. Er darf nicht verdeckt werden!.
+Vor Beginn von Wartungs-, Demontage- und Instandhaltungsarbeiten muss die
pneumatische Crimpmaschine UP 14 ZLW sicher von der pneumatischen Versorgung
getrennt sein.
+Instandhaltungsarbeiten dürfen nur von berechtigten und für diese Tätigkeit ausgebildeten
Personen ausgeführt werden. Insbesondere das Gehäuse darf nur von fachkundigem
Personal entfernt werden.
+Es besteht die Restgefahr des Quetschens von Fingern. Versuchen Sie nie in die
Gefahrenstelle zu greifen, ohne dass die Maschine sicher von der pneumatischen
Versorgung getrennt wurde. Unterbrechen Sie die pneumatische Versorgung, bevor Sie
die Schutzabdeckung und das Gesenkpaar auswechseln.
+Vor jeder Inbetriebnahme ist zu prüfen, ob alle Sicherheitsvorrichtungen, insbesondere
Schutzabdeckung und Gesenkpaar, angebracht sind und einwandfrei funktionieren.
+Prüfen Sie die Funktionsfähigkeit des Rückstell- Tasters vor Beginn Ihrer Arbeit an der
Crimpmaschine. Betätigen Sie bei drohender Gefahr sofort den Rückstell-Taster. Der
Rückstell-Taster muss vom Bediener jederzeit direkt zugänglich bleiben. Er darf nicht
verdeckt werden!
+Bei eingeschalteter pneumatischer Crimpmaschine UP 14 ZLW ist allgemein Vorsicht
geboten.
+Die Maschine darf ausschließlich mit montiertem Gesenkpaar und der vorgesehenen
Sicherheitsabdeckung betrieben werden.
+Die pneumatische Crimpmaschine UP 14 ZLW darf nur in technisch einwandfreiem
Zustand, sowie sicherheits- und gefahrenbewusst eingerichtet und betrieben werden.
+Die Crimpmaschine darf nur in einem vollständigen und funktionsfähigen Zustand
betrieben werden.
+Wenn anzunehmen ist, dass sich die Maschine nicht mehr gefahrenlos betreiben lässt, ist
sie außer Betreib zu setzen und gegen unbeabsichtigtes Einschalten zu sichern.

BDA UP 14 ZLW –4481N16000 –09/16 –REV. C Page 9 / 51
+Bei Feststellung von Mängeln an der Maschine muss die Arbeit unterbrochen und die
Störung behoben werden, bevor weiter mit der Maschine gearbeitet wird.
+Arbeiten Sie sorgfältig.
+Es darf nur eine Person an oder mit der Maschine tätig sein.
+Es darf nur geschultes Personal an der Maschine tätig werden.
+Es darf nur mit dem angegebenen Betriebsdruck gearbeitet werden.
+Tragen Sie beim Arbeiten mit der pneumatischen Crimpmaschine UP 14 ZLW keine lose
Kleidung, losen Schmuck oder lange, offene Haare, welche sich in den Teilen der
pneumatischen Crimpmaschine UP 14 ZLW verfangen können.
+Trennen Sie die pneumatische Crimpmaschine UP 14 ZLW vom Druckluftnetz, bevor Sie
irgendwelche Wartungs- und Demontagearbeiten vornehmen. Es besteht die Restgefahr
des Quetschens von Fingern. Versuchen Sie nie in das Werkzeug zu greifen, ohne dass
die Maschine sicher von der pneumatischen Versorgung getrennt wurde.
+Die Maschine ist nur durch die Hauptluftzufuhr komplett drucklos zu machen.
+Geeignete Schutzhandschuhe und Schutzbrille bei Schmierungsarbeiten tragen. Beachten
Sie die Sicherheitshinweise im „Sicherheitsblatt“ des Schmierfettes bzw. Öls.
2.3 Verantwortlichkeiten
Die pneumatische Crimpmaschine UP 14 ZLW darf nur von ausgebildetem und autorisiertem
Personal betrieben werden. Die Zuständigkeit des Personals für Bedienen, Rüsten, Warten
und Instandhalten ist vom Benutzer der Maschine klar festzulegen und einzuhalten.
Insbesondere ist die Zuständigkeit für Arbeiten an der pneumatischen Ausrüstung festzulegen.
Solche Arbeiten bleiben nur ausgebildeten Fachleuten vorbehalten.
Eigenmächtige Veränderungen an der Maschine schließen eine Haftung des Herstellers bzw.
Händlers für daraus resultierende Schäden aus.
Der Betreiber der pneumatischen Crimpmaschine UP 14 ZLW trägt die Verantwortung, dass
jede Person, die sich mit der Installation oder der Instandhaltung der Maschine befasst,
anhand der vorliegenden Betriebsanleitung genauestens instruiert worden ist.
Der Betreiber der pneumatischen Crimpmaschine UP 14 ZLW trägt ferner die Verantwortung
für die Ausbildung des Bedienpersonals, welche folgende Punkte beinhalten muss:
+Verwendungszweck der Maschine
+Gefährdungsbereich
+Sicherheitsbestimmungen
+Funktion der verschiedenen Elemente der Maschine
+Bedienung der Maschine
Um zu gewährleisten, dass die Einweisung und Instruktion der Maschine verstanden worden
ist, muss die Schulung in der Sprache des Bedienpersonals erfolgen.
Notwendige Qualifikation der Personen, die mit dem Einsatz der pneumatischen
Crimpmaschine UP 14 ZLW miteinbezogen werden:
Montage
Inbetriebnahme
Instruktion
Technische Fachkräfte, die nebst der deutschen oder englischen
Sprache, die Sprache des Bedienpersonals beherrschen.
Bedienung
Durch technische Fachkräfte geschulte, qualifizierte Personen.
Unterhalt
Service
Technische Fachkräfte, die Deutsch oder Englisch beherrschen.
Die Sicherheitsvorschriften und die einschlägigen Hinweise in den einzelnen Abschnitten
müssen durch die Betreiber und das Bedienpersonal zwingend eingehalten werden!

BDA UP 14 ZLW –4481N16000 –09/16 –REV. C Page 10 / 51
2.4 Bestimmungsgemäße Verwendung
+Zum Herstellen von Crimpverbindungen bis zu einem Leitungsquerschnitt von max. 50
mm² in Abhängigkeit der Kontaktausführung.
Die pneumatische Crimpmaschine UP 14 ZLW ist zur Aufnahme von WEZAG Crimpgesenken
konzipiert. Die pneumatische Crimpmaschine UP 14 ZLW darf nur mit WEZAG spezifizierten
Crimpgesenken bestückt werden. Die pneumatische Crimpmaschine UP 14 ZLW in
Verbindung mit den WEZAG Crimpgesenken darf nur zur Herstellung von Crimpverbindungen
verwendet werden!
2.5 Vorhersehbare Fehlanwendung
+Alle Anwendungen - außer den in Kapitel 2.4 „Bestimmungsgemäße Verwendung“
angegebenen.
2.6 Gefährdungsbereiche
1. Gefährdungsbereich: Bereich der auswechselbaren Crimpgesenke
Gefährdete Person: Bedienpersonal
Art der Gefährdung: Quetschgefahr
2. Gefährdungsbereich: Geöffnete Maschine
Gefährdete Person: Einrichter
Art der Gefährdung: direkter / indirekter Kontakt mit beweglichen Teilen der Maschine,
Schnittgefahr
Quetschgefahr

BDA UP 14 ZLW –4481N16000 –09/16 –REV. C Page 11 / 51
3 Lieferung
3.1 Verpackung
Packen Sie die Bauteile der pneumatischen
Crimpmaschine UP 14 ZLW sorgfältig aus
und überprüfen Sie den Lieferumfang mit
den Dokumenten (Lieferschein,
Konformitätserklärung, Betriebsanleitung).
Bewahren Sie die Original-Verpackung für
einen späteren Versand und für die
Lagerung der Maschine auf.
Abmessung Verpackung:
Länge: 620 mm
Breite: 330 mm
Höhe: 360 mm
Gesamtgewicht: 18,5 kg
GEFAHR
+Für den Transport muss ein ausreichend dimensioniertes Hebezeug verwendet werden.
3.2 Lieferumfang
1 Stk.
Pneumatische Crimpmaschine UP 14 ZLW mit Betriebsanleitung
(ohne Gesenkpaar)
1 Stk.
Sicherheitsabdeckung
1 Stk.
Pneumatisches Fußpedal mit Schutzhaube
1 Stk.
Werkzeugschlüssel-Set
1 Stk.
PU Druckluftschlauch Ø8/6mm a 1Meter
1 Stk.
PU Druckluftschlauch Ø6/4mm a 2 Meter
1 Stk.
PU Druckluftschlauch Ø4/2mm a 2 Meter
1 Stk.
Betriebsanleitung
1 Stk
Konformitätserklärung
Abb. 3.1

BDA UP 14 ZLW –4481N16000 –09/16 –REV. C Page 12 / 51
4 Technische Beschreibung
4.1 Funktions- und Bedienungselemente
Pos.
Bezeichnung
01
Pneumatische Crimpmaschine UP 14 ZLW
02
Rückstell-Taster
03
Fingerschutz
04
Gesenk
05
A = Steueranschluss Fußpedal
06
P1= Druckluft (Fußpedal)
07
P = Druckluftanschluss (Druckluftnetz)
08
Typenschild mit Seriennummer
09
Pneumatisches Fußpedal
10
Fußpedal-Schutzhaube
09
10
01
02
03
04
Abb. 4.1
05
06
07
08

BDA UP 14 ZLW –4481N16000 –09/16 –REV. C Page 13 / 51
4.2 Maschinenidentifikation
4.3 Technische Daten
Abmessung:
Länge:
335 mm
Breite:
135 mm
Höhe:
260 mm
Gewicht mit Fußpedal:
14,5 kg
Betriebsdruckluft:
6 bar
Luftverbrauch pro Hub:
4.8 l
Crimpkraft:
ca. 14 kN
Lärmpegel:
73 dB(A)
4.4 Schutzabdeckung
Die Crimpmaschine verfügt über eine
spezielle Schutzabdeckung (im Lieferum-
fang enthalten).
HINWEIS
+Bei Unfällen, verursacht durch Entfernen/Manipulieren der Schutzabdeckung, haftet der
Hersteller nicht.
Pos.
Bezeichnung
1
Maschinentyp
2
Artikelnummer
3
Betriebsdruck
4
Seriennummer
Abb. 4.2
1
2
3
4
Abb. 4.3

BDA UP 14 ZLW –4481N16000 –09/16 –REV. C Page 14 / 51
4.5 Rückstelltaster
Sind die Crimpbacken durch einen
Bedienungs- oder Handhabungsfehler oder
falsches Einlegen eines Crimpkontaktes
blockiert, wird die pneumatische
Crimpmaschine UP 14 ZLW wie folgt gelöst:
+Betätigen des Rückstell-Tasters.
5 Transport und Aufstellung
5.1 Transport
Das Gewicht der Maschine beträgt 14 kg.
WARNUNG
+Tragen Sie beim Transport und beim Aufstellen der pneumatischen Crimpmaschine UP 14
ZLW geeignete Sicherheitsschuhe.
VORSICHT
+Schläuche dürfen nicht beschädigt werden.
5.2 Aufstellung
VORSICHT
+Stellen Sie die Crimpmaschine auf einer ebenen Fläche auf und sorgen Sie für
Standfestigkeit der Crimpmaschine. Stellen Sie sicher, dass die Fläche stark genug ist, um
das Gewicht der Maschine bei normaler Benutzung aufnehmen zu können.
+Sorgen Sie für eine geeignete Tischhöhe. Die Tischhöhe ist, abhängig von der Position des
Bedienpersonals (Arbeiten in der Sitzposition oder im Stehen), gemäß prEN 894-4:2004
Tabelle A.1, anzupassen.
+Sorgen Sie für eine ausreichende Beleuchtung des Arbeitsplatzes (EN 1837:2009-12
Kapitel 4.2: „Im Allgemeinen muss der Wartungswert der Beleuchtungsstärke mindestens
500 lx betragen [...] ").
HINWEIS
+Um das Betriebsgeräusch zu vermindern, können Sie die Crimpmaschine auf eine
rutschfeste Gummiunterlage stellen.
Stellen Sie das Fußpedal auf den Fußboden. Jede andere Platzierung des Fußpedals als auf
dem Fußboden ist untersagt!
Abb. 4.4

BDA UP 14 ZLW –4481N16000 –09/16 –REV. C Page 15 / 51
VORSICHT
+Verlegen Sie so die Schläuche am Boden, dass sie keine Stolpergefahr bilden.
+Fußpedal nicht in Verkehrswegen verlegen!
+Der Zugang zu den Stellteilen der Maschine muss frei gehalten werden. Dies gilt
insbesondere für das Fußpedal und den Rückstell-Taster.
+Tragen Sie beim Transport und bei der Aufstellung der Maschine geeignete
Sicherheitsschuhe.
HINWEIS
+Zum ermüdungsfreien Arbeiten muss von dem Bediener eine Arbeitsposition
eingenommen werden, die neben der korrekten Höhenpositionierung zur Maschine, auch
ein einwandfreies Betätigen des Fußpedals zulässt. Hierbei ist darauf zu achten, dass das
Fußpedal standfest installiert ist. Die Position des Fußpedals sollte so ausgewählt werden,
dass dieses einwandfrei zu bedienen und leicht zugänglich ist.
6 Inbetriebnahme / Anschließen an das Druckluftnetz
GEFAHR
+Es besteht die Restgefahr des Quetschens von Fingern. Versuchen Sie nie in die
Gefahrenstelle zu greifen, ohne dass die Maschine sicher von der pneumatischen
Versorgung getrennt wurde. Unterbrechen Sie die pneumatische Versorgung, bevor Sie
die Schutzabdeckung und das Gesenkpaar auswechseln.
WARNUNG
+Die pneumatische Crimpmaschine UP 14 ZLW darf nur in technisch einwandfreiem
Zustand, sowie sicherheits- und gefahrenbewusst eingerichtet und betrieben werden.
+Die Crimpmaschine darf ausschließlich mit montiertem Gesenkpaar und der
vorgesehenen Schutzeinrichtung betrieben werden.
+Die Crimpmaschine darf nur in einem vollständigen und funktionsfähigen Zustand
betrieben werden.
+Tragen Sie beim Arbeiten mit der pneumatischen Crimpmaschine UP 14 ZLW keine lose
Kleidung, losen Schmuck oder lange, offene Haare, welche sich in den Teilen der
pneumatischen Crimpmaschine UP 14 ZLW verfangen können.
+Arbeiten Sie sorgfältig.
+Bei Feststellung von Mängeln an der Maschine muss die Arbeit unterbrochen und die
Störung behoben werden, bevor weiter mit der Maschine gearbeitet wird.
+Es darf nur eine Person an oder mit der Maschine tätig sein.
+Es darf nur geschultes Personal an der Maschine tätig werden.
+Der Zugang zu den Stellteilen der Maschine muss frei gehalten werden. Es gilt
insbesondere für das Fußpedal und den Rückstell- Taster. Betätigen Sie bei drohender
Gefahr sofort den Rückstell-Taster. Der Rückstell-Taster muss vom Bediener jederzeit
direkt zugänglich bleiben. Er darf nicht verdeckt werden!
+Es darf nur mit dem angegebenen Betriebsdruck gearbeitet werden.

BDA UP 14 ZLW –4481N16000 –09/16 –REV. C Page 16 / 51
Pneumatischer Fußpedalanschluss 1mit
Anschluss P1 an der Maschine verbinden
(PU Druckluftschlauch Ø 6/4 mm).
Steuerleitung von pneumatischen Fußpedal
4mit Anschluss Aan der Maschine
verbinden (PU Druckluftschlauch Ø 4/2,5
mm).
Die pneumatische Crimpmaschine UP 14
ZLW nur mit aufbereiteter und gereinigter
Druckluft betreiben. Standardfilter: 30 µm.
Anschluss Pder Maschine mit
Druckluftschlauch Ø 8/6 mm mit dem
Druckluftnetz verbinden.
Betriebsdruck: 6-8 bar
WARNUNG
+Pneumatische Versorgung mit mitgeliefertem Druckluftschlauch anschließen.
+Die Maschine ist nur durch die Hauptluftzuleitung komplett drucklos zu machen.
HINWEIS
+Nur aufbereitete und gereinigte Druckluft verwenden.
1
A
P1
P
4
Abb. 6.1

BDA UP 14 ZLW –4481N16000 –09/16 –REV. C Page 17 / 51

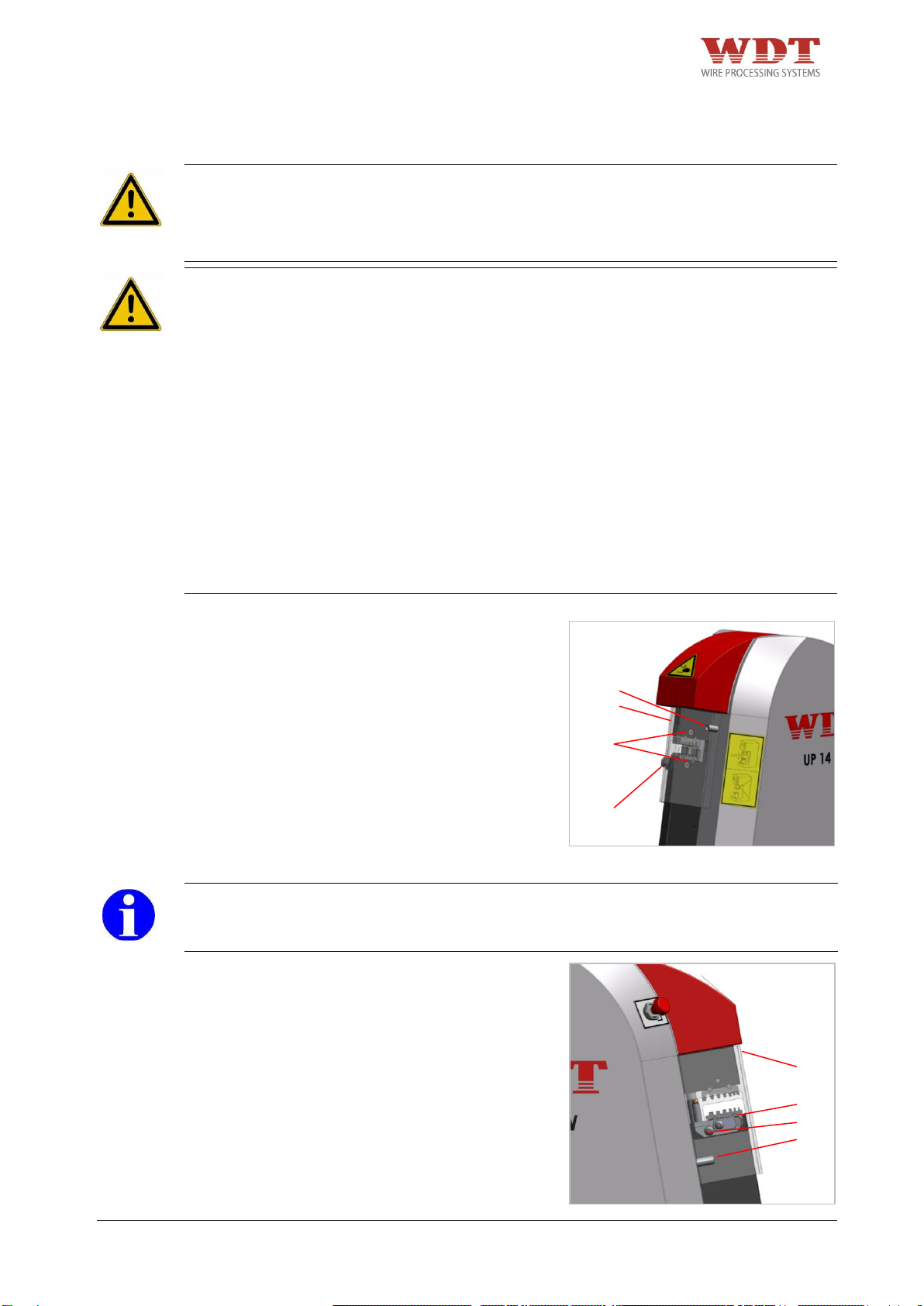

7 Umrüsten / Montage WEZAG Gesenke
GEFAHR
+Es besteht die Restgefahr des Quetschens von Fingern. Versuchen Sie nie in die
Gefahrenstelle zu greifen, ohne dass die Maschine sicher von der pneumatischen
Versorgung getrennt wurde. Unterbrechen Sie die pneumatische Versorgung, bevor Sie
die Schutzabdeckung und das Gesenkpaar auswechseln.
WARNUNG
+Die pneumatische Crimpmaschine UP 14 ZLW darf nur in technisch einwandfreiem
Zustand, sowie sicherheits- und gefahrenbewusst eingerichtet und betrieben werden.
+Die Crimpmaschine darf ausschließlich mit montiertem Gesenkpaar, aufgestecktem
Positionierer und der Schutzeinrichtung betrieben werden.
+Tragen Sie beim Arbeiten mit der pneumatischen Crimpmaschine UP 14 ZLW keine lose
Kleidung, losen Schmuck oder lange, offene Haare, welche sich in den Teilen der
pneumatischen Crimpmaschine UP 14 ZLW verfangen können.
+Arbeiten Sie sorgfältig.
+Es darf nur eine Person an oder mit der Maschine tätig sein.
+Es darf nur geschultes Personal an der Maschine tätig werden.
+Der Zugang zu den Stellteilen der Maschine muss frei gehalten werden. Es gilt
insbesondere für das Fußpedal und den Rückstell- Taster. Betätigen Sie bei drohender
Gefahr sofort den Rückstell-Taster. Der Rückstell-Taster muss vom Bediener jederzeit
direkt zugänglich bleiben. Er darf nicht verdeckt werden!
+Es darf nur mit dem angegebenen Betriebsdruck gearbeitet werden.
1. Pneumatischen Anschluss trennen.
2. Positioniereraufnahme 1demontieren
3. Die zwei Schrauben 2der Schutz-
abdeckung 3 lösen und die Schutzab-
deckung entfernen.
4. Gesenkschrauben 4entfernen.
5. Untere und obere Gesenkhälfte ein-
schieben und mit Gesenkschrauben 4
festziehen.
HINWEIS
+Richtige Position der einzelnen Gesenkhälften kontrollieren. Die Größe der Profile muss
zueinander passen!
6. Schutzabdeckung 3montieren und mit
den zwei Schrauben 2befestigen.
7. Positioniereraufnahme 1montieren und
Schraube 5festziehen.
8. Positionierer auf Positioniereraufnahme 1
stecken.
2
3
4
1
Abb. 7.2
Abb. 7.1
3
1
5
2

BDA UP 14 ZLW –4481N16000 –09/16 –REV. C Page 18 / 51
8 Normalbetrieb /Produktionsbetrieb
GEFAHR
+Es besteht die Restgefahr des Quetschens von Fingern. Versuchen Sie nie in die
Gefahrenstelle zu greifen, ohne dass die Maschine sicher von der pneumatischen
Versorgung getrennt wurde. Unterbrechen Sie die pneumatische Versorgung, bevor Sie
die Schutzabdeckung und das Gesenkpaar auswechseln.
WARNUNG
+Die pneumatische Crimpmaschine UP 14 ZLW darf nur in technisch einwandfreiem
Zustand sowie sicherheits- und gefahrenbewusst eingerichtet und betrieben werden.
+Die Crimpmaschine darf ausschließlich mit montiertem Gesenkpaar und der
vorgesehenen Schutzeinrichtung betrieben werden.
+Tragen Sie beim Arbeiten mit der pneumatischen Crimpmaschine UP 14 ZLW keine lose
Kleidung, losen Schmuck oder lange, offene Haare, welche sich in den Teilen der
pneumatischen Crimpmaschine UP 14 ZLW verfangen können.
+Arbeiten Sie sorgfältig.
+Bei Feststellung von Mängeln an der Maschine muss die Arbeit unterbrochen und die
Störung behoben werden, bevor weiter mit der Maschine gearbeitet wird.
+Es darf nur eine Person an oder mit der Maschine tätig sein.
+Es darf nur geschultes Personal an der Maschine tätig werden.
+Der Zugang zu den Stellteilen der Maschine muss frei gehalten werden. Es gilt
insbesondere für das Fußpedal und den Rückstell- Taster. Betätigen Sie bei drohender
Gefahr sofort den Rückstell-Taster. Der Rückstell-Taster muss vom Bediener jederzeit
direkt zugänglich bleiben. Er darf nicht verdeckt werden!
+Es darf nur mit dem angegebenen Betriebsdruck gearbeitet werden.
VORSICHT
+Stellen Sie die Crimpmaschine auf einer ebenen Fläche auf und sorgen Sie für
Standfestigkeit der Crimpmaschine. Stellen Sie sicher, dass die Fläche stark genug ist, um
das Gewicht der Maschine bei normaler Benutzung aufnehmen zu können. Während des
Betriebs muss die Maschine auf einem Tisch oder einer ähnlichen Ebene stehen.
+Das Fußpedal muss auf den Boden gestellt werden. Jede andere Platzierung des
Fußpedals als auf dem Fußboden ist untersagt. Das Fußpedal muss verschoben werden
können, damit der Bediener seine Position wechseln kann und weniger schnell ermüdet.
Fußpedal nicht in Verkehrswegen verlegen.
+Verlegen Sie die Schläuche am Boden so, dass sie keine Stolpergefahr bilden.
Crimpvorgang ohne Positionierer:
1. Legen Sie den Crimpkontakt in das Gesenk ein; dabei auf die korrekte Zuordnung zu dem
jeweiligen Crimpprofil und auf den ordnungsgemäßen Sitz in dem Crimpprofil achten!
2. Legen Sie den nach Spezifikation abisolierten Leiter in den Kontakt ein und positionieren
Sie diesen.
3. Betätigen Sie das Fußpedal.
4. Halten Sie das Fußpedal gedrückt, bis der Crimpvorgang beendet ist.
5. Entnehmen Sie den gecrimpten Kontakt.
A
b
b
.
7
.
0
3

BDA UP 14 ZLW –4481N16000 –09/16 –REV. C Page 19 / 51
Crimpvorgang mit Positionierer:
1. Klappen Sie den Positionierer auf.
2. Crimpkontakt in den Positionierer einlegen. Dabei die korrekte Zuordnung zu dem
jeweiligen Crimpprofil und den ordnungsgemäßen Sitz in dem Crimpprofil achten!
3. Schließen und verriegeln Sie den Positionierer.
4. Legen Sie den nach Spezifikation abisolierten Leiter in den Kontakt ein und positionieren
Sie diesen.
5. Halten Sie das Fußpedal gedrückt, bis der Crimpvorgang beendet ist.
6. Öffnen Sie den Positionierer und entnehmen Sie den gecrimpten Kontakt.
9 Instandhaltung
GEFAHR
+Es besteht die Restgefahr des Quetschens von Fingern. Versuchen Sie nie in die
Gefahrenstelle zu greifen, ohne dass die Maschine sicher von der pneumatischen
Versorgung getrennt wurde. Unterbrechen Sie die pneumatische Versorgung, bevor Sie
die Schutzabdeckung und das Gesenkpaar auswechseln.
WARNUNG
+Der Druckluftanschluss darf eine Schlauchlänge von 1 Meter nicht überschreiten und muss
über einen Kupplungsanschluss verfügen.
+Vor Beginn von Wartungs-, Demontage- und Instandhaltungsarbeiten muss die
pneumatische Crimpmaschine UP 14 ZLW sicher von der pneumatischen Versorgung
getrennt sein.
+Instandhaltungsarbeiten dürfen nur von berechtigten und für diese Tätigkeit ausgebildeten
Personen ausgeführt werden. Insbesondere Gehäuse und Abdeckungen dürfen nur von
fachkundigem Personal entfernt werden.
+Tragen Sie beim Arbeiten mit der pneumatischen Crimpmaschine UP 14 ZLW keine lose
Kleidung, losen Schmuck oder lange, offene Haare, welche sich in den Teilen der
pneumatischen Crimpmaschine UP 14 ZLW verfangen können.
+Die Crimpmaschine darf nur in einem vollständigen und funktionsfähigen Zustand
betrieben werden.
+Die Crimpmaschine darf ausschließlich mit montiertem Gesenkpaar und der
vorgesehenen Schutzeinrichtung betrieben werden.
+Arbeiten Sie sorgfältig.
+Es darf nur eine Person an oder mit der Maschine tätig sein.
+Der Zugang zu den Stellteilen der Maschine muss frei gehalten werden. Es gilt
insbesondere für das Fußpedal und den Rückstell- Taster. Betätigen Sie bei drohender
Gefahr sofort den Rückstell-Taster. Der Rückstell-Taster muss vom Bediener jederzeit
direkt zugänglich bleiben. Er darf nicht verdeckt werden!
+Es darf nur mit dem angegebenen Betriebsdruck gearbeitet werden.

BDA UP 14 ZLW –4481N16000 –09/16 –REV. C Page 20 / 51
9.1 Wartungsplan
GEFAHR
+Es besteht die Restgefahr des Quetschens von Fingern. Versuchen Sie nie in die
Gefahrenstelle zu greifen, ohne dass die Maschine sicher von der pneumatischen
Versorgung getrennt wurde. Unterbrechen Sie die pneumatische Versorgung, bevor Sie
die Schutzabdeckung und das Gesenkpaar auswechseln.
WARNUNG
+Vor Beginn von Wartungs-, Demontage- und Instandhaltungsarbeiten muss die
pneumatische Crimpmaschine UP 14 ZLW sicher von der pneumatischen Versorgung
getrennt sein.
+Instandhaltungsarbeiten dürfen nur von berechtigten und für diese Tätigkeit ausgebildeten
Personen ausgeführt werden. Insbesondere das Gehäuse darf nur von fachkundigem
Personal entfernt werden.
+Tragen Sie beim Arbeiten mit der pneumatischen Crimpmaschine UP 14 ZLW keine lose
Kleidung, losen Schmuck oder lange, offene Haare, welche sich in den Teilen der
pneumatischen Crimpmaschine UP 14 ZLW verfangen können.
+Arbeiten Sie sorgfältig.
+Geeignete Schutzhandschuhe und Schutzbrille bei Schmierungsarbeiten tragen. Beachten
Sie die Sicherheitshinweise im "Sicherheitsdatenblatt" des Schmierfettes bzw. Öls.
Regelmäßige Reinigung und Wartung der von außen zugänglichen Teile erhält die
Betriebsbereitschaft der Maschine. Zur Reinigung der Maschine keine fasernden Materialien
wie Putzwolle o. ä. verwenden. Die Maschine oder Maschinenteile dürfen nicht mit Druckluft
gereinigt werden. Die Crimpmaschine oder Maschinenteile dürfen nicht mit harten
Gegenständen wie Spachtel, Stahlwolle o. ä. gereinigt werden. Grobe Verschmutzung und
Abrieb absaugen.
9.1.1 Täglich
+Optische Kontrolle der pneumatischen Crimpmaschine UP 14 ZLW.
+Kontrolle Druckluft (max. 6-8 bar) an Hausanlage kontrollieren (Manometer nicht im
Lieferumfang enthalten).
9.1.2 Nach jeweils 100.000 Zyklen oder alle zwei Jahre
Für Inspektionen in den empfohlenen Abständen, kontaktieren Sie bitte den Hersteller bzw.
Händler.
Service Adresse Europa Service Adresse North America Service
WEZAG GmbH WEZAG Tools Inc.
Werkzeugfabrik 1864 High Grove Lane, Unit 120
Wittigstr. 8 Naperville, IL 60540-9213
35260 Stadtallendorf USA
GERMANY
Telefon: [phone] Phone: [phone]
Halten Sie für das Gespräch bitte alle notwendigen Informationen bereit, u. a.
+Maschinentyp
+Seriennummer der Maschine
