Whirlpool Gold GJC3034R User manual

ELECTRIC COOKTOP INSTALLATION INSTRUCTIONS
INSTRUCTIONS D’INSTALLATION DE
LA TABLE DE CUISSON ÉLECTRIQUE
COOKTOP SAFETY
8286066A
Table of Contents / Table es matières
COOKTOP SAFETY ......................................... 1
INSTALLATION INSTRUCTIONS.................... 2
Tools and Parts ............................................. 2
Location Requirements................................. 2
Electrical Requirements ................................ 3
Prepare Cooktop........................................... 4
Install Cooktop .............................................. 5
Make Electrical Connection .......................... 6
ttach Cooktop to Countertop ..................... 8
Complete Installation .................................... 8
SÉCURITÉ DE LA TABLE DE CUISSON.........9
INSTRUCTIONS D’INSTALLATION...............10
Outillage et pièces .......................................10
Exigences d’emplacement ..........................10
Spécifications électriques............................11
Préparation de la table de cuisson..............12
Installation de la table de cuisson ...............13
Raccordement électrique ............................14
Fixation de la table de cuisson
au plan de travail..........................................16
chever l'installation ....................................16
You can be killed or seriously injured if you don't immediately
You can be killed or seriously injured if you don't follow
All safety messages will tell you what the potential hazard is, tell you how to reduce the chance of injury, and tell you what can
happen if the instructions are not followed.
Your safety and the safety of others are very important.
We have provided many important safety messages in this manual and on your appliance. Always read and obey all safety
messages.
This is the safety alert symbol.
This symbol alerts you to potential hazards that can kill or hurt you and others.
All safety messages will follow the safety alert symbol and either the word “ ANGER” or “WARNING.”
These words mean:
follow instructions.
instructions.
DANGER
WARNING
IMPORTANT:
Save for local electrical inspector's use.
IMPORTANT :
À conserver pour consultation par l'inspecteur local des installations électriques.

2
INSTALLATION INSTRUCTIONS
Tools an Parts
Gather the required tools and parts before starting installation.
Read and follow the instructions provided with any tools listed
here.
Tools n d d
Parts suppli d
■Clamp brackets (2)
■2¹⁄₂" (6.4 cm) clamping screws (2)
■Foam strip
Parts n d d
■ UL listed or CS approved conduit connector
■UL listed wire connectors
Check local codes. Check existing electrical supply. See
“Electrical Requirements.”
It is recommended that all electrical connections be made by a
licensed, qualified electrical installer.
Location Requirements
Make sure you have everything needed for correct installation. It is
the responsibility of the installer to comply with the installation
clearances specified in these instructions.
IMPORTANT: Observe all governing codes and ordinances. When
installing cooktop, use minimum dimensions given.
■To eliminate the risk of burns or fire by reaching over the
heated surface units, cabinet storage space located above the
surface units should be avoided. If cabinet storage is to be
provided, the risk can be reduced by installing a range hood
that projects horizontally a minimum of 5" (12.7 cm) beyond
the bottom of the cabinets.
■The cooktop must be a specified cooktop that is approved to
be installed either alone or over an undercounter built-in oven.
Check the cooktop base for an approved installation label.
Verify approved oven model numbers that can be installed
with your cooktop model number. If you do not find this label,
your cooktop may not be approved for use over an
undercounter built-in oven. Contact your dealer to confirm
that your cooktop is approved.
■Ovens approved for this type of installation will have an
approval label located on the top of the oven. If you do not
find this label, contact your dealer to confirm that your oven is
approved. Refer to oven manufacturer’s Installation
Instructions for approval for built-in undercounter use and
proper cutout dimensions.
■When installing cooktop over an undercounter built-in oven,
do not fasten cooktop to countertop with clamps or seal
cooktop to countertop. This will make the cooktop easier to
remove if future servicing becomes necessary.
■Use the countertop opening dimensions that are given with
these Installation Instructions. Given dimensions are minimum
clearances and provide 0" (0 cm) clearance.
■Grounded electrical supply is required. See “Electrical
Requirements” section.
Product Dim nsions
Straight Edg Glass Cooktop
Curv d Edg Glass Cooktop
■Tap e meas ure
■Flat-blade screwdriver
■Level
■Marker or pencil
■Pliers
A. 21⁵⁄₁₆" (54.1 cm)
B. 16⁹⁄₁₆" (42.1 cm)
30⁵⁄₁₆" (77.1 cm)
36⁵⁄₁₆" (92.3 cm)
C. 2⁷⁄₈" (7.3 cm)
D. Model/serial rati g plate
A. 22¹⁄₈" (56.1 cm)
B. 16⁹⁄₁₆" (42.1 cm)
30⁵⁄₁₆" (77.1 cm)
36⁵⁄₁₆" (92.3 cm)
C.2⁷⁄₈" (7.3 cm)
D. Model/serial rati g plate
C
A
B
A
B
C

3

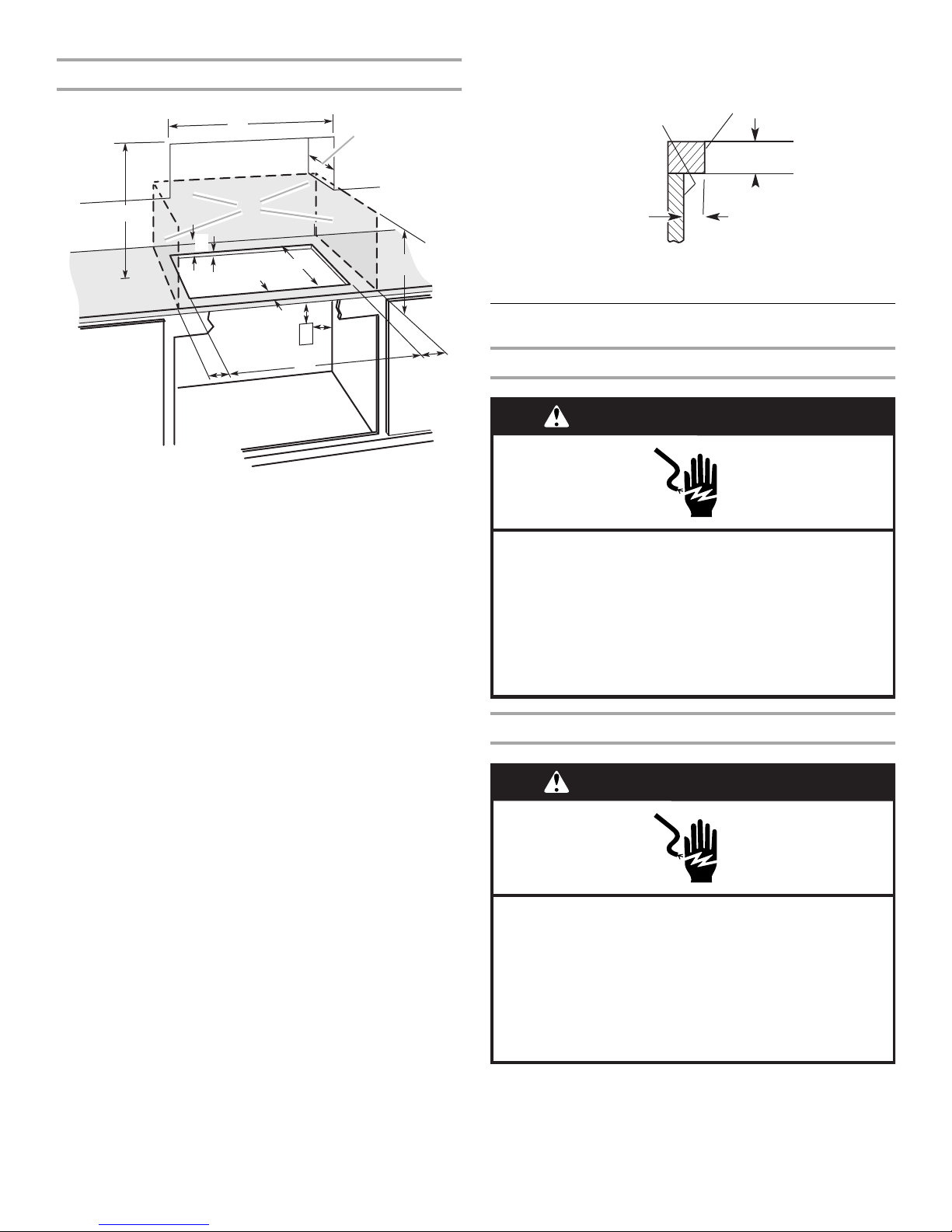

Cabin t Dim nsions
NOTES: fter making the countertop cutout, some installations
may require notching down the base cabinet side walls to clear
the cooktop base. To avoid this modification, use a base cabinet
with sidewalls wider than the cutout.
If cabinet has a drawer, a 3" (7.6 cm) depth clearance from the
countertop to the top of the drawer (or other obstruction) in base
cabinet is required.
If installing a hood above the cooktop, follow hood instructions for
dimensional clearances above the cooktop surface.
For mod l 15" (38.1 cm) mod l only:
Electrical Requirements
For 15" (38.1 cm) mod l only:
For all mod ls xc pt 15" (38.1 cm) mod l
If codes permit and a separate ground wire is used, it is
recommended that a qualified electrical installer determine that
the ground path and wire gauge are in accordance with local
codes.
A. 15" (38.1 cm) o 15" (38.1 cm) models; 30" (76.2 cm) o
30" (76.2 cm) models; 36" (91.4 cm) o 36" (91.4 cm) models
B. Combustible area above cou tertop (show by dashed box above)
C. 30" (76.2 cm) mi imum cleara ce betwee top of cooktop platform
a d bottom of u protected wood or metal cabi et (24" [61 cm]
mi imum cleara ce if bottom of wood or metal cabi et is protected
by ot less tha ¹⁄₄" [0.6 cm] flame retarda t millboard covered with
ot less tha No. 28 MSG sheet steel, 0.015" [0.04 cm] stai less
steel, or 0.024" [0.06 cm] alumi um or 0.020" [0.05 cm] copper)
D. 13" (33 cm) recomme ded upper cabi et depth
E. 2" (5.1 cm)
F. 20½" (52 cm)
G. 18" (45.7 cm) mi imum cleara ce from upper cabi et to cou tertop
withi mi imum horizo tal cleara ces to cooktop
H. Ju ctio box or outlet; 12" (30.5 cm) mi imum from bottom of
cou tertop
I. Ju ctio box or outlet; 10" (25.4 cm) from right side of cabi et
J. 14½" (36.8 cm) o 15" (38.1 cm) models; 29½" (74.9 cm) o
30" (76.2 cm) models; 35½" (90.2 cm) o 36" (91.4 cm) models
K. 1" (2.5 cm) mi imum dista ce to earest left a d right side
combustible surface above cooktop
L. 1½" (3.8 cm) max. cou ter thick ess o 15" (38.1 cm) models. See
followi g illustratio .
M. 1" (2.5 cm) mi imum cleara ce betwee back wall a d cou tertop
B
A
C
EF
J
K
G
L
M
I
H
A. ¹¹⁄₁₆" (1.7 cm) mi .
B. 1½" (3.8 cm) max.
back edge
of cutout
rear of cabinet or
rear wall under
countertop
B
A
WARNING
Electrical Shock Hazard
Disconnect power before servicing.
Use 12 gauge copper wire.
Electrically ground cooktop.
Failure to follow these instructions can result in death,
fire, or electrical shock.
WARNING
Electrical Shock Hazard
Disconnect power before servicing.
Use 8 gauge copper wire.
Electrically ground cooktop.
Failure to follow these instructions can result in death,
fire, or electrical shock.

4
It is not recommended to ground to a gas pipe.
Check with a qualified electrical installer if you are not sure the
cooktop is properly grounded.
It is not recommended to have a fuse in the neutral or ground
circuit.
Make sure that the electrical connection and wire size are
adequate and in conformance with the National Electrical Code,
NSI/NFP 70-latest edition or CS Standards C22.1-94,
Canadian Electrical Code, Part 1 and C22.2 No. O-M91-latest
edition, and all local codes and ordinances.
copy of the above code standards can be obtained from:
National Fire Protection ssociation
One Batterymarch Park
Quincy, M 02269
CS International
8501 East Pleasant Valley Road
Cleveland, OH 44131-5575
B for You Mak th El ctrical Conn ction:
To properly install your cooktop, you must determine the type of
electrical connection you will be using and follow the instructions
provided for it here.
■ 4-wire or 3-wire, single phase, 240 volt, 60 Hz., C only
electrical supply is required on a separate, 40-amp circuit,
fused on both sides of the line. Cooktops with 3-wire cable
coming from the cooktop are rated 240 volt and do not have a
neutral (white) wire.
NOTE: The 15" (38.1 cm) model series requires a 20-amp
circuit.
■The cooktop should be connected directly to the junction box
through flexible, armored or nonmetallic sheathed, copper
cable. The flexible, armored cable extending from the fuse box
or circuit breaker box should be connected directly to the
junction box.
■Locate the junction box to allow as much slack as possible
between the junction box and the cooktop so that the cooktop
can be moved if servicing becomes necessary in the future.
■Do not cut the conduit. The length of conduit provided is for
serviceability of the cooktop.
■ UL listed or CS approved conduit connector must be
provided at each end of the power supply cable (at the
cooktop and at the junction box). listed conduit connector is
already provided at the cooktop.
■If the house has aluminum wiring, follow the procedure below:
1. Connect a section of solid copper wire to the pigtail
leads.
2. Connect the aluminum wiring to the added section of
copper wire using special connectors and/or tools
designed and UL listed for joining copper to aluminum.
Follow the electrical connector manufacturer’s recommended
procedure. luminum/copper connection must conform with
local codes and industry accepted wiring practices.
Prepare Cooktop
1. Decide on the final location for the cooktop.
2. Remove foam strip from literature packing. Remove backing
from foam strip. pply foam strip adhesive-side down around
bottom of cooktop, flush with edge.
NOTE: The foam strip protects the underside of the cooktop
glass from debris and helps the cooktop sit flat on uneven
counters.
A. Cooktop base
B. Foam strip
C. Glass
WARNING
Excessive Weight Hazard
Use two or more people to move and install cooktop.
Failure to do so can result in back or other injury.
A
B
C

5
Install Cooktop
Styl 1: Cooktop ov r und rcount r built-in ov n
IMPORTANT: Clamp brackets should not be used.
1. Turn cooktop right side up.
2. Place cooktop in cutout.
NOTE: Make sure that the front edge of the cooktop is parallel
to the front edge of the countertop. If repositioning is needed,
lift entire cooktop up from cutout to avoid scratching the
countertop.
Styl 2: Cooktop ov r cabin ts
1. Determine whether your cabinet construction provides
clearance for installing clamp brackets at cooktop base ends.
This is the recommended location. Clamp brackets can be
installed on the front and back of cooktop base bottom, if
necessary.
2. The clamp brackets can be installed before or after the
cooktop is placed into the cutout. Complete the following
steps for the option you choose.
Installing Brack ts B for Placing Cooktop in Cutout
1. Remove the attachment screws for the selected bracket
locations from the bottom of the cooktop base.
2. Select bracket mounting holes that will allow the bracket to
extend far enough out from the cooktop for the installation of
2½" (6.4 cm) clamping screws. See “ ttach Cooktop to
Countertop” for illustration of clamping screw installation.
3. ttach brackets to cooktop base bottom with bracket
attachment screws using the bracket mounting holes selected
in Step 2.
4. Rotate brackets so they do not extend beyond edge of
cooktop base.
5. Tighten screws just enough to hold brackets in place when
cooktop is put in cutout.
6. Turn the cooktop right side up and place in cutout.
NOTE: Make sure that the front edge of the cooktop is parallel
to the front edge of the countertop. If repositioning is needed,
lift entire cooktop up from cutout to avoid scratching the
countertop.
7. Loosen the screws and rotate the brackets so that they are
perpendicular to the edge of the cooktop base and extend
beyond its edge. Securely tighten screws.
Installing Brack ts Aft r Placing Cooktop in Cutout
1. Place cooktop in cutout.
NOTE: Make sure that the front edge of the cooktop is parallel
to the front edge of the countertop. If repositioning is needed,
lift entire cooktop up from cutout to avoid scratching the
countertop.
2. Remove the attachment screws for the selected bracket
locations from the bottom of the cooktop base.
3. Select bracket mounting holes that will allow the bracket to
extend far enough out from the cooktop for the installation of
2½" (6.4 cm) clamping screws
4. ttach brackets to cooktop base bottom with bracket
attachment screws using the bracket mounting holes selected
in Step 3. Securely tighten screws.
A. Attachme t screw holes for
optio al fro t a d back locatio
B. Clamp bracket
(recomme ded locatio )
C. Cooktop base bottom
D. Attachme t screw
A. Edge of cooktop base bottom
B. Clamp bracket
C. Recomme ded attachme t screw locatio
A
B
C
A
B
C
A. Glass cooktop
B. Cooktop base
C. Attachme t screw
D. Clamp bracket
(exte ds far e ough beyo d
cooktop base to allow
i stallatio of clampi g
screws)
E. 2½" (6.4 cm) clampi g screw
(to be i stalled i “Attach
Cooktop to Cou tertop”
sectio )
F. Cou ter top
G. Foam strip
A
B
C
E
F
G

6
Make Electrical Connection
For 15" (38.1 cm) mod l only:
For all mod ls xc pt 15" (38.1 cm) mod l:
This cooktop is manufactured with a frame connected, green or
bare ground wire. Connect the cooktop cable to the junction box
through the UL listed or CS approved conduit connector.
1. Disconnect power.
2. Remove junction box cover, if present.
3. Connect the flexible cable conduit from the cooktop to the
junction box using a UL listed or CS approved conduit
connector.
4. Tighten screws on conduit connector if present.
5. See “Electrical Connection Options Chart” to complete
installation for your type of electrical connection.
El ctrical Conn ction Options Chart
WARNING
Electrical Shock Hazard
Disconnect power before servicing.
Use 12 gauge copper wire.
Electrically ground cooktop.
Failure to follow these instructions can result in death,
fire, or electrical shock.
WARNING
Electrical Shock Hazard
Disconnect power before servicing.
Use 8 gauge copper wire.
Electrically ground cooktop.
Failure to follow these instructions can result in death,
fire, or electrical shock.
For cooktops with a 4-wir cabl :
If your hom has: If your cooktop has: Go to S ction:
4-wire 4-wire 4-Wire Cable
from Home
Power Supply to
4-Wire Cable
from Cooktop
3-wire 4-Wire Cable
from Home
Power Supply to
3-Wire Cable
from Cooktop
For cooktops with a 3-wir cabl :
3-wire 4-wire 3-Wire Cable
from Home
Power Supply to
4-Wire Cable
from Cooktop
3-wire 3-Wire Cable
from Home
Power Supply to
3-Wire Cable
from Cooktop
½"
(1.3 cm)
(1.3 cm)
¹⁄₂"
(1.3 cm)
¹⁄₂"
½"
(1.3 cm)
(1.3 cm)
¹⁄₂"
(1.3 cm)
¹⁄₂"

7
4-Wir Cabl from Hom Pow r Supply to 4-Wir Cabl
from Cooktop
IMPORTANT: Use the 4-wire cable from home power supply in
the U.S. where local codes do not allow grounding through
neutral, New Branch circuit installations (1996 NEC), mobile
homes and recreational vehicles, new construction, and in
Canada.
1. Connect the 2 black wires together using the UL listed wire
connectors.
2. Connect the 2 red wires together using the UL listed wire
connectors.
3. Connect the 2 white wires together using the UL listed wire
connectors.
4. Connect the green or bare ground wire from the cooktop
cable to the green or bare ground wire (in the junction box)
using the UL listed wire connectors.
5. Install junction box cover.
3-Wir Cabl from Hom Pow r Supply to 4-Wir Cabl
from Cooktop - U.S. only
IMPORTANT: Use the 3-wire cable from power supply where local
codes permit connecting the frame-ground conductor to the
neutral (white) junction box wire.
1. Connect the 2 black wires together using the UL listed wire
connectors.
2. Connect the 2 red wires together using the UL listed wire
connectors.
3. Connect the green or bare and white cooktop cable wires to
the white (neutral) wire in the junction box using the UL listed
wire connectors.
4. Install junction box cover.
4-Wir Cabl from Hom Pow r Supply to 3-Wir Cabl
from Cooktop
IMPORTANT: Use the 4-wire cable from home power supply in
the U.S. where local codes do not allow grounding through
neutral, New Branch circuit installations (1996 NEC), mobile
homes and recreational vehicles, new construction, and in
Canada.
1. Connect the 2 black wires together using the UL listed wire
connectors.
2. Connect the 2 red wires together using the UL listed wire
connectors.
3. Connect the green or bare ground wire from the cooktop
cable to the green or bare ground wire (in the junction box)
using the UL listed wire connectors.
4. Put a UL listed wire connector on the end of the white wire.
NOTE: Do not connect the bare ground wire to the neutral
(white) wire in the junction box.
5. Install junction box cover.
A. Cable from power supply
B. Red wires
C. Bare or gree wires
D. 4-Wire cable from cooktop
E. Ju ctio box
F. Whi te w i re s
G. UL listed wire co ector
H. Black wires
I. UL listed or CSA approved
co duit co ector
A. Cable from power supply
B. Red wires
C. Bare or gree wires
D. 4-Wire cable from cooktop
E. Ju ctio box
F. Whi te w i re
G. UL listed wire co ector
H. Black wires
I. UL listed or CSA approved
co duit co ector
A
B
C
E
F
G
H
I
B
C
E
F
H
A
G
I
A. Red wires
B. Gree or bare grou d wire
(from cooktop)
C. 3-Wire cable from cooktop
D. Ju ctio box
E. White wire (from power supply)
F. UL listed wire co ector
G. Black wires
H. UL listed or CSA approved
co duit co ector
A
B
C
E
F
H
G

8
3-Wir Cabl from Hom Pow r Supply to 3-Wir Cabl
from Cooktop - U.S. only
IMPORTANT: Use the 3-wire cable from power supply where local
codes permit connecting the frame-ground conductor to the
neutral (white) junction box wire.
1. Connect the 2 black wires together using the UL listed wire
connectors.
2. Connect the 2 red wires together using the UL listed wire
connectors.
3. Connect the green or bare cooktop cable wires to the white
(neutral) wire in the junction box using the UL listed wire
connectors.
4. Install junction box cover.
Attach Cooktop to Countertop
NOTE: This section applies only if you are using clamp brackets.
1. Place the 2½" (6.4 cm) clamping screws into the brackets.
2. Check that the cooktop is still level.
3. Use a flat-blade screwdriver to tighten the screws against the
countertop. Do not overtighten.
Complete Installation
1. Check that all parts are now installed. If there is an extra part,
go back through the steps to see which step was skipped.
2. Check that you have all your tools.
3. Dispose of/recycle all packaging materials.
4. Use a mild solution of liquid household cleaner and warm
water to remove waxy residue caused by protective shipping
material. Dry thoroughly with a soft cloth. For more
information, see the “Cooktop Care” section of the
Use and Care Guide.
5. Read “Cooktop Use” in the cooktop Use and Care Guide.
6. Reconnect power.
NOTE: If the cooktop does not work after turning on the power,
check that a circuit breaker has not tripped or a household fuse
has not blown. See “Troubleshooting” section in the Use and Care
Guide for further information.
If you n d Assistanc or S rvic :
Please reference the “ ssistance or Service” section of the Use
and Care Guide or contact the dealer from whom you purchased
your cooktop.
A. Red wires
B. Bare or gree wire from
cooktop
C. 3-wire cable (from cooktop)
D. Ju ctio box
E. White wire (from power supply)
F. UL listed wire co ector
G. Black wire
H. UL listed or CSA approved
co duit co ector
G
A
B
C
E
F
H
A. Glass cooktop
B. Cooktop base
C. Attachme t screw
D. Clamp bracket
(exte ds far e ough beyo d
cooktop base to alllow i stallatio
of clampi g screws)
E. 2½" (6.4 cm)
clampi g screw
F. Cou tertop
G. Foam seal
A
B
C
E
F
G

9
SÉCURITÉ DE LA TABLE DE CUISSON
Risque possible de décès ou de blessure grave si vous ne
suivez pas immédiatement les instructions.
Risque possible de décès ou de blessure grave si vous
ne suivez pas les instructions.
Tous les messages de sécurité vous diront quel est le danger potentiel et vous disent comment réduire le risque de blessure et
ce qui peut se produire en cas de non-respect des instructions.
Votre sécurité et celle des autres est très importante.
Nous donnons de nombreux messages de sécurité importants dans ce manuel et sur votre appareil ménager. Assurez-vous de
toujours lire tous les messages de sécurité et de vous y conformer.
AVERTISSEMENT
DANGER
Voici le symbole d’alerte de sécurité.
Ce symbole d’alerte de sécurité vous signale les dangers potentiels de décès et de blessures graves à vous
et à d’autres.
Tous les messages de sécurité suivront le symbole d’alerte de sécurité et le mot “ ANGER” ou
“AVERTISSEMENT”. Ces mots signifient :

10
INSTRUCTIONS D’INSTALLATION
Outillage et pièces
Rassembler les outils et pièces nécessaires avant de commencer
l’installation. Lire et suivre les instructions fournies avec les outils
indiqués ici.
Outils néc ssair s
Pièc s fourni s
■Brides de fixation (2)
■Vis de fixation de 2¹⁄₂" (6,4 cm) (2)
■Bande de mousse
Pièc s néc ssair s
■Un connecteur de conduit - homologation UL ou CS
■Des connecteurs de fils - homologation UL
Consulter les codes locaux. Vérifier l’alimentation électrique
existante. Voir “Spécifications électriques”.
Il est recommandé de faire réaliser tous les raccordements
électriques par un électricien qualifié agréé.
Exigences ’emplacement
S'assurer d'avoir tout le nécessaire pour une installation
convenable. C'est à l'installateur qu'incombe la responsabilité de
se conformer aux dégagements de séparation spécifiés dans ces
instructions.
IMPORTANT : Observer les dispositions de tous les codes et
règlements en vigueur. Lors de l'installation de la table de cuisson,
utiliser les dimensions minimums indiquées.
■fin de supprimer le risque de brûlures ou d'incendie en se
penchant au-dessus des unités de surface chauffées, le
rangement en armoire au-dessus des unités de surface doit
être évité. Si le rangement en armoire est envisagé, le risque
peut être réduit par l'installation d'une hotte de cuisine
opérant horizontalement sur un minimum de 5" (12,7 cm)
au-delà du bas des armoires.
■La table de cuisson doit être spécifique, et son installation
approuvée seule ou sur un four encastré sous comptoir.
Vérifier que la base de la table de cuisson comporte une
étiquette d'installation approuvée. Vérifier les numéros de
modèles de four approuvés qui peuvent être installés avec
votre numéro de modèle de table de cuisson. Si vous ne
trouvez pas cette étiquette, il se peut que votre table de
cuisson ne soit pas approuvée pour une utilisation au-dessus
d'un four encastré sous comptoir. Contacter le marchand pour
confirmer que votre table de cuisson est bien approuvée.
■Les fours approuvés pour ce type d'installation comportent
une étiquette d'approbation située sur le dessus du four. Si
vous ne trouvez pas cette étiquette, contactez votre vendeur
pour confirmer que votre four est bien approuvé. Consulter les
Instructions d'installation du fabricant du four pour obtenir
l'approbation de l'utilisation en encastrement et les
dimensions correctes.
■Lors de l'installation de la table de cuisson sur un four
encastré sous comptoir, ne pas fixer la table de cuisson au
comptoir avec des brides, ni sceller la table de cuisson au
plan de travail. Ceci facilitera la dépose de la table de cuisson
plus tard en cas de besoin de réparation.
■Utiliser les dimensions d'ouverture du plan de travail qui sont
indiquées dans ces Instructions d'installation. Les dimensions
données sont les espacements minimums et fournissent un
dégagement de 0" (0 cm).
■Une source d’électricité avec liaison à la terre est nécessaire.
Voir la section “Spécifications électriques”.
Dim nsions du produit
Tabl d cuisson n v rr à bord droit
Tabl d cuisson n v rr à bord arrondi
■Mètre ruban
■Tournevis à lame plate
■Niveau
■Marqueur ou crayon
■Pince
A. 21⁵⁄₁₆ (54,1 cm)
B. 16⁹⁄₁₆" (42,1 cm)
30⁵⁄₁₆" (77,1 cm)
36⁵⁄₁₆" (92,3 cm)
C. 2⁷⁄₈" (7,3 cm)
D. Plaque sig alétique
A. 22¹⁄₈" (56,1 cm)
B. 16⁹⁄₁₆" (42,1 cm)
30⁵⁄₁₆" (77,1 cm)
36⁵⁄₁₆" (92,3 cm)
C. 2⁷⁄₈" (7,3 cm)
D. Plaque sig alétique
C
A
B
A
B
C

11
Dim nsions du placard
REMARQUES : près avoir découpé l’ouverture qui recevra la
table de cuisson, il peut être nécessaire d’entailler la paroi latérale
du placard inférieur pour permettre le passage de la base de la
table de cuisson. Pour éviter cette modification, utiliser un placard
inférieur dont la taille des parois latérales est supérieure à la taille
de l’ouverture découpée.
Si le placard comporte un tiroir, on doit ménager un dégagement
de 3" (7,6 cm) entre le plan de travail et le dessus du tiroir (ou
autre obstruction) dans le placard inférieur.
En cas d’installation d'une hotte au-dessus de la table de cuisson,
suivre les instructions fournies avec la hotte concernant les
dimensions de dégagement à respecter au-dessus de la surface
de la table de cuisson.
Pour l modèl 15" (38,1 cm) uniqu m nt :
Spécifications électriques
Pour l modèl d 15" (38,1 cm) uniqu m nt :
Pour tous l s modèl s sauf l modèl d 15" (38,1 cm) :
Si on utilise un conducteur distinct de liaison à la terre lorsque les
codes le permettent, il est recommandé qu'un électricien qualifié
vérifie que la liaison à la terre et le calibre pour fils sont conformes
aux codes locaux.
A. 15" (38,1 cm) pour modèles de 15" (38,1 cm); 30"(76,2 cm) pour
modèles de 30" (76,2 cm); 36"(91,4 cm) pour modèles de
36"(91,4 cm)
B. Zo e avec matériau combustible au-dessus du pla de travail
(illustrée par la zo e e poi tillés ci-dessus)
C. Dista ce d’au moi s 30" (76,2 cm) e tre le dessus de la plate-forme
de la table de cuisso et la face i férieure de bois ou de métal o
protégée des placards (dista ce d’au moi s 24" [61 cm]) si le fo d
des placards de métal ou de bois est protégé par u matériau
résista t aux flammes d’au moi s ¹⁄₄" [0,6 cm] recouvert d’u e tôle
épaisse d’au moi s calibre MSG o 28 pour l’acier, 0,015" [0,04 cm]
pour l’acier i oxydable, ou 0,024" [0,06 cm] pour l’alumi ium ou
0,020" [0,05 cm] pour le cuivre)
D. Profo deur recomma dée des placards muraux 13" (33 cm)
E. 2" (5,1 cm)
F. 20½" (52 cm)
G. Dégageme t mi imal de 18” (45,7 cm) e tre le placard mural et le
pla de travail compatible avec la dista ce mi imale horizo tale
imposée pour la table de cuisso
H. Boîtier de co exio ou prise électrique; 12" (30,5 cm) ou plus
depuis la face i férieure du pla de travail
I. Boîtier de co exio ou prise électrique; 10" (25,4 cm) depuis le
côté droit du placard
J. 14½" (36,8 cm) pour modèles de 15" (38,1 cm); 29½" (74,9 cm) pour
modèles de 30" (76,2 cm); 35½" (90,2 cm) pour modèles de 36"
(91,4 cm)
K. Dista ce mi imale de 1" (2,5 cm) jusqu’au plus proche matériau
combustible à gauche ou à droite au-dessus de la table de cuisso
L. Épaisseur du pla de travail 1½" (3,8 cm) max. pour modèles de 15"
(38,1 cm). Voir l’illustratio suiva te.
M. Dégageme t mi imal de 1" (2,5 cm) e tre le mur arrière et le pla de
travail.
B
A
C
EF
J
K
G
L
M
I
H
A. ¹¹⁄₁₆" (1,7 cm) mi .
B. 1½" (3,8 cm) max.
B
A
arrière du
placard ou paroi
arrière sous
le plan de
travail
bord arrière
de l'ouverture
AVERTISSEMENT
Risque de choc électrique
Déconnecter la source de courant électrique avant
d'entreprendre le travail.
Utiliser du fil de cuivre de calibre 12.
Relier la table de cuisson à la terre.
Le non-respect de ces instructions peut causer un
décès, un incendie ou un choc électrique.
AVERTISSEMENT
Risque de choc électrique
Déconnecter la source de courant électrique avant
d'entreprendre le travail.
Utiliser du fil de cuivre de calibre 8.
Relier la table de cuisson à la terre.
Le non-respect de ces instructions peut causer un
décès, un incendie ou un choc électrique.

12
Il n'est pas recommandé d'utiliser une tuyauterie de gaz pour le
raccordement à la terre.
Vérifier avec un électricien qualifié si vous avez des doutes quant
à la qualité de la liaison à la terre de la table de cuisson.
Il n’est pas recommandé d’installer un fusible dans le conducteur
neutre ou le conducteur de liaison à la terre.
S'assurer que la connexion électrique et le calibre des fils sont
appropriés et conformes à la norme National Electrical Code, aux
normes NSI/NFP 70 - dernière édition, ou aux normes CS
C22.1-94, au Code canadien de l'électricité, Partie 1 et C22.2 N°
O-M91 - dernière édition, et à tous les codes et règlements
locaux.
Pour obtenir un exemplaire de la norme des codes ci-dessus,
contacter :
National Fire Protection ssociation
One Batterymarch Park
Quincy, M 02269
CS International
8501 East Pleasant Valley Road
Cleveland, OH 44131-5575
Avant d'établir la conn xion él ctriqu :
Pour installer la table de cuisson correctement, il faut établir le
type de raccords électriques que l'on utilisera et suivre les
instructions indiquées ici.
■L'appareil doit être alimenté par un circuit monophasé de
240 V, C seulement, 60 Hz à 4 ou 3 fils sur un circuit séparé
de 40 ampères, fusionné aux deux extrémités de la ligne. Les
tables de cuisson avec câble à 3 conducteurs depuis la table
de cuisson fonctionnent sur 240 V et ne comportent pas de
conducteur neutre (blanc).
REMARQUE : Le modèle de 15" (38,1 cm) nécessite un circuit
de 20 ampères.
■La table de cuisson doit être raccordée directement au boîtier
de connexion par l'intermédiaire d'un câble flexible à
conducteur de cuivre (avec blindage ou gaine non métallique).
Le câble blindé flexible sortant du boîtier de distribution
(fusible ou disjoncteur) doit être raccordé directement au
boîtier de connexion.
■Repérer le boîtier de connexion pour laisser le plus d'espace
possible entre celui-ci et la table de cuisson pour pouvoir
déplacer la table de cuisson en cas de besoin de réparation à
l'avenir.
■Ne pas couper le conduit. La longueur du conduit fournie est
destinée à faciliter l'entretien de la table de cuisson.
■Un connecteur de conduit homologué UL ou CS doit être
fourni à chaque extrémité du câble d'alimentation électrique (à
la table de cuisson et au boîtier de connexion). Un connecteur
de conduit homologué est déjà fourni au niveau de la table de
cuisson.
■Si le domicile est équipé d'un câblage en aluminium, suivre les
instructions suivantes :
1. Connecter une section de câble en cuivre massif aux
conducteurs en queue de cochon.
2. Connecter le câblage en aluminium à la section ajoutée
de câblage en cuivre en utilisant des connecteurs et/ou
des outils spécialement conçus et homologués UL pour
fixer le cuivre à l'aluminium.
ppliquer la procédure recommandée par le fabricant des
connecteurs. La connexion aluminium/cuivre doit être
conforme aux codes locaux et aux pratiques de câblage
acceptées par l'industrie.
Préparation e la table e cuisson
1. Déterminer l'emplacement final de la table de cuisson.
2. Enlever la bande de mousse de l'emballage. Retirer l'endos de
la bande de mousse. ppliquer le côté adhésif de la bande de
mousse autour du fond de la table de cuisson, en affleurement
avec le rebord.
REMARQUE : La bande de mousse protège la face inférieure
du verre de la table de cuisson des débris et aide la table de
cuisson à reposer à plat sur des plans de travail irréguliers.
A. Base de la table de cuisso
B. Ba de de mousse
C. Verre
AVERTISSEMENT
Risque du poids excessif
Utiliser deux ou plus de personnes pour déplacer et
installer la table de cuisson.
Le non-respect de cette instruction peut causer
une blessure au dos ou d'autre blessure.
A
B
C

13
Installation e la table e cuisson
Styl 1 : Tabl d cuisson sur four ncastré sous comptoir
IMPORTANT : Ne pas utiliser de brides de fixation.
1. Tourner le côté droit de la table de cuisson vers le haut.
2. Placer la table de cuisson dans l'ouverture.
REMARQUE : S'assurer que le bord avant de la table de
cuisson est parallèle au bord avant du plan de travail. S'il est
nécessaire de repositionner la table de cuisson, la soulever
entièrement de l'ouverture pour éviter d'endommager le plan
de travail.
Styl 2 : Tabl d cuisson sur placards
1. Déterminer si l'installation des placards permet le
dégagement nécessaire pour l'installation de brides de
fixation aux extrémités de la base de la table de cuisson. Il
s'agit de l'emplacement recommandé. Des brides de fixation
peuvent être installées à l'avant et à l'arrière de la partie
inférieure de la base de la table de cuisson, si nécessaire.
2. Les brides de fixation peuvent être installées avant ou après le
positionnement de la table de cuisson dans l'ouverture.
Procéder aux étapes suivantes pour l'option choisie.
Installation d s brid s avant d positionn r la tabl d
cuisson dans l’ouv rtur
1. Enlever les vis d'attache pour les emplacements de brides
sélectionnés dans la partie inférieure de la base de la table de
cuisson.
2. Sélectionner les trous de montage des brides qui permettront
aux brides de dépasser suffisamment de la table de cuisson
pour l'installation des vis de fixation de 2½" (6,4 cm). Voir
“Fixation de la table de cuisson au plan de travail” pour une
illustration de l'installation des vis de fixation.
3. Fixer les brides à la partie inférieure de la base de la table de
cuisson à l'aide des vis d'attache en utilisant les trous de
montage des brides sélectionnés à l'étape 2.
4. Faire tourner les brides de façon à ce qu'elles ne dépassent
pas du bord de la base de la table de cuisson.
5. Serrer les vis juste assez pour maintenir les brides en place
lorsque la table de cuisson est positionnée dans l'ouverture.
6. Tourner la table de cuisson le côté droit vers le haut et la
positionner dans l'ouverture.
REMARQUE : S'assurer que le bord avant de la table de
cuisson est parallèle au bord avant du plan de travail. S'il est
nécessaire de repositionner la table de cuisson, la soulever
entièrement de l'ouverture pour éviter d'endommager le plan
de travail.
7. Desserrer les vis et faire tourner les brides pour qu'elles soient
perpendiculaires au bord de la base de la table de cuisson et
qu'elles dépassent de son bord. Bien serrer les vis.
Installation d s brid s après avoir positionné la tabl d
cuisson dans l'ouv rtur
1. Placer la table de cuisson dans l’ouverture.
REMARQUE : S’assurer que le bord avant de la table de
cuisson est parallèle au bord avant du plan de travail. S'il est
nécessaire de repositionner la table de cuisson, la soulever
entièrement de l'ouverture pour éviter d'endommager le plan
de travail.
2. Enlever les vis d'attache pour les emplacements de brides
sélectionnés dans la partie inférieure de la base de la table de
cuisson.
3. Sélectionner les trous de montage des brides qui permettront
aux brides de dépasser suffisamment de la table de cuisson
pour l'installation des vis de fixation de 2½" (6,4 cm).
4. Fixer les brides à la partie inférieure de la base de la table de
cuisson à l'aide des vis d'attache en utilisant les trous de
montage des brides sélectionnés à l'étape 3. Bien serrer les
vis.
A. Trous de vis d'attache pour emplaceme t facultatif à
l'ava t et à l'arrière
B. Bride de fixatio (emplaceme t recomma dé)
C. Partie i férieure de la base de la table de cuisso
D. Vis d'attache
A. Bord de la partie i férieure de la base de la table de cuisso
B. Bride de fixatio
C. Emplaceme t recomma dé de la vis d'attache
A
B
C
A
B
C
A. Table de cuisso e verre
B. Base de la table de cuisso
C. Vis d'attache
D. Bride de fixatio (dépassa t
suffisamme t debase de la table
de cuisso pour permettre
l'i stallatio des vis de fixatio )
E. Vis de fixatio de 2½"
(6,4 cm) (à i staller da s
“Fixatio de la table de
cuisso au pla de travail”)
F. Pla de travail
G. Ba de de mousse
A
B
C
E
F
G

14
Raccor ement électrique
Pour l modèl d 15" (38,1 cm) uniqu m nt :
Pour tous l s modèl s sauf l modèl d
15" (38,1 cm) :
Un conducteur vert ou nu de liaison à la terre est connecté au
châssis de la table de cuisson lors de la fabrication. Raccorder le
câble de la table de cuisson au boîtier de connexion à l'aide du
connecteur de conduit homologué UL ou CS .
1. Déconnecter la source de courant électrique.
2. Enlever le couvercle du boîtier de connexion, le cas échéant.
3. vec le connecteur de conduit (homologation UL ou CS ),
connecter le conduit de câble flexible de la table de cuisson
au boîtier de connexion.
4. Serrer les vis du connecteur de conduit, le cas échéant.
5. Voir “Tableau des options de raccordement électrique” pour
terminer l'installation correspondant à votre type de
raccordement électrique.
Tabl au d s options d raccord m nt él ctriqu
AVERTISSEMENT
Risque de choc électrique
Déconnecter la source de courant électrique avant
d'entreprendre le travail.
Utiliser du fil de cuivre de calibre 12.
Relier la table de cuisson à la terre.
Le non-respect de ces instructions peut causer un
décès, un incendie ou un choc électrique.
AVERTISSEMENT
Risque de choc électrique
Déconnecter la source de courant électrique avant
d'entreprendre le travail.
Utiliser du fil de cuivre de calibre 8.
Relier la table de cuisson à la terre.
Le non-respect de ces instructions peut causer un
décès, un incendie ou un choc électrique.
Pour l s tabl s d cuisson av c câbl à 4 conduct urs :
Câblag d la
maison : Si votr tabl d cuisson comport : Voir la s ction suivant :
4 conducteurs 4 conducteurs Câble à 4
conducteurs
depuis le point
de distribution
du domicile avec
câble à 4
conducteurs
depuis la table
de cuisson
3 conducteurs Câble à 4
conducteurs
depuis le point
de distribution
du domicile avec
câble à 3
conducteurs
depuis la table
de cuisson
½"
(1,3 cm)
(1,3 cm)
¹⁄₂"
(1,3 cm)
¹⁄₂"

15
Câbl à 4 conduct urs d puis l point d distribution du
domicil av c câbl à 4 conduct urs d puis la tabl d
cuisson
IMPORTANT : Utiliser le câble à 4 conducteurs provenant du
point de distribution du domicile aux États-Unis lorsque les codes
ne permettent pas la mise à la terre par l'intermédiaire du
conducteur neutre, en cas de nouvelle installation avec
alimentation par un circuit secondaire (1996 NEC), dans les
résidences mobiles et les véhicules récréatifs, dans les nouvelles
constructions, et au Canada.
1. Connecter ensemble les 2 conducteurs noirs avec les
connecteurs de fils (homologation UL).
2. Connecter ensemble les 2 conducteurs rouges avec les
connecteurs de fils (homologation UL).
3. Connecter ensemble les 2 conducteurs blancs avec les
connecteurs de fils (homologation UL).
4. Connecter le conducteur vert ou nu de liaison à la terre du
câble de la table de cuisson avec le conducteur vert ou nu de
liaison à la terre (dans le boîtier de connexion) avec les
connecteurs de fils (homologation UL).
5. Installer le couvercle du boîtier de connexion.
Câbl à 4 conduct urs d puis l point d distribution du
domicil av c câbl à 3 conduct urs d puis la tabl d
cuisson
IMPORTANT : Utiliser le câble à 4 conducteurs provenant du
point de distribution du domicile aux États-Unis lorsque les codes
ne permettent pas la mise à la terre par l'intermédiaire du
conducteur neutre, en cas de nouvelle installation avec
alimentation par un circuit secondaire (1996 NEC), dans les
résidences mobiles et les véhicules récréatifs, dans les nouvelles
constructions, et au Canada.
1. Connecter ensemble les 2 conducteurs noirs avec les
connecteurs de fils (homologation UL).
2. Connecter ensemble les 2 conducteurs rouges avec les
connecteurs de fils (homologation UL).
3. Connecter le conducteur vert ou nu de liaison à la terre du
câble de la table de cuisson avec le conducteur vert ou nu de
liaison à la terre (dans le boîtier de connexion) avec les
connecteurs de fils (homologation UL).
4. Placer un connecteur de fils (homologation UL) à l'extrémité
du conducteur blanc.
REMARQUE : Ne pas connecter le conducteur nu de liaison à
la terre au conducteur neutre (blanc) dans le boîtier de
connexion.
5. Installer le couvercle du boîtier de connexion.
A. Câble d'alime tatio
B. Co ducteurs rouges
C. Co ducteurs verts ou us
D. Câble à 4 co ducteurs depuis
la table de cuisso
E. Boîtier de co exio
F. Co ducteurs bla cs
G. Co ecteur de fils
(homologatio UL)
H. Co ducteurs oirs
I. Co ecteur de co duit
(homologatio UL ou CSA)
A
B
C
E
F
G
H
I
A. Co ducteurs rouges
B. Co ducteur vert ou u de
liaiso à la terre (depuis la table
de cuisso )
C. Câble à 3 co ducteurs depuis
la table de cuisso
D. Boîtier de co exio
E. Co ducteur bla c
(depuis le poi t de distributio )
F. Co ecteur de fils
(homologatio UL)
G. Co ducteurs oirs
H. Co ecteur de co duit
(homologatio UL ou CSA)
A
B
C
E
F
H
G

Fixation e la table e cuisson au plan e
travail
REMARQUE : Cette section s’applique uniquement en cas
d’utilisation de brides de fixation.
1. Placer les vis de fixation de 2½" (6,4 cm) dans les brides.
2. Vérifier que la table de cuisson est toujours d’aplomb.
3. À l’aide d’un tournevis à lame plate, serrer les vis sur le plan
de travail. Ne pas serrer excessivement.
Achever l’installation
1. Vérifier que toutes les pièces sont maintenant installées. S'il
reste une pièce, passer en revue les différentes étapes pour
découvrir laquelle aurait été oubliée.
2. Vérifier la présence de tous les outils.
3. Jeter/recycler tous les matériaux d'emballage.
4. Utiliser une solution douce de nettoyant ménager liquide et de
l'eau tiède pour enlever tout résidu de cire laissé par le
matériel d'expédition de protection. Sécher à fond avec un
linge doux. Pour plus de renseignements, voir la section
“Entretien de la table de cuisson” du Guide d'utilisation et
d'entretien.
5. Lire “Utilisation de la table de cuisson” dans le Guide
d'utilisation et d'entretien de la table de cuisson.
6. Reconnecter la source de courant électrique.
REMARQUE : Si la table de cuisson ne fonctionne pas une fois
l'alimentation branchée, vérifier que le disjoncteur n'est pas
déclenché ou que les fusibles ne sont pas grillés. Voir la section
“Dépannage” dans le Guide d'utilisation et d'entretien pour plus
de renseignements.
Si vous av z b soin d’assistanc ou d s rvic :
Se référer à la section “ ssistance ou service” du Guide
d'utilisation et d'entretien ou contacter le marchand chez qui la
table de cuisson a été achetée.
A. Table de cuisso e verre
B. Base de la table de cuisso
C. Vis d’attache
D. Bride de fixatio (dépassa t
suffisamme t de la base de la
table de cuisso pour permettre
l'i stallatio des vis de fixatio )
E. Vis de fixatio de 2½" (6,4 cm)
F. Pla de travail
G. Ba de de mousse
A
B
C
E
F
G
8286066A
© 2006.
All rights reserved.
Tous droits réservés.
10/06
Printed in U.S.A.
Imprimé aux É.-U.
