Whispbar K462W User manual

K462W
Fitting Kit
EN Fitting Instructions for Basic Carrier
DMontageanleitung für Basisträgersystem
ES Instrucciones de montaje para el sistema
de transporte
FInstructions de montage pour Basic Carrier
NO Monteringsanvisning for takstativ
PT Instruções de Montagem para sistema de
transporte.
RU Установочные Инструкции для
Поперечных Балок
x 6 x 6 x 6 x 1
Revision No: 7G 1

Fitting Kit K462W
MAX kgs (lbs)
W/P WHD
Peugeot
Expert, 5dr Van 07-+ AU 75 kgs (165 lbs) 75 kgs (165 lbs)
Expert, 5dr Van 07-+ NZ 75 kgs (165 lbs) 75 kgs (165 lbs)
Expert, 5dr Van 07-+ EU 75 kgs (165 lbs) 75 kgs (165 lbs)
Expert, 5dr Van 07-+ CN 75 kgs (165 lbs) 75 kgs (165 lbs)
Citroen
Jumpy, 5dr Van 07-+ AU 75 kgs (165 lbs) 75 kgs (165 lbs)
Jumpy, 5dr Van 07-+ EU 75 kgs (165 lbs) 75 kgs (165 lbs)
Jumpy, 5dr Van 07-+ NZ 75 kgs (165 lbs) 75 kgs (165 lbs)
Jumpy, 5dr Van 07-+ CN 75 kgs (165 lbs) 75 kgs (165 lbs)
Toyota
ProAce, 5dr Van 07-+ AU 75 kgs (165 lbs) 100 kgs (220 lbs)
ProAce, 5dr Van 07-+ CN 75 kgs (165 lbs) 100 kgs (220 lbs)
ProAce, 5dr Van 07-+ EU 75 kgs (165 lbs) 100 kgs (220 lbs)
ProAce, 5dr Van 07-+ NZ 75 kgs (165 lbs) 100 kgs (220 lbs)
Fiat
Scudo, 5dr Van 07-+ EU 75 kgs (165 lbs) 75 kgs (165 lbs)
Scudo, 5dr Van 07-+ NZ 75 kgs (165 lbs) 75 kgs (165 lbs)
Scudo, 5dr Van 07-+ AU 75 kgs (165 lbs) 75 kgs (165 lbs)
Renault
Trafic, 5dr Van 06-+ NZ 150 kgs (330 lbs) 100 kgs (220 lbs)
Trafic, 5dr Van 06-Mar 15 AU 150 kgs (330 lbs) 100 kgs (220 lbs)
2

Fitting Kit K462W
X
A B C 1 2 3
Expert, 5dr Van 07-+ (AU) 600mm 1380mm 2100mm 1080mm 1055mm 1035mm
23 5/8ths" 54 5/16ths" 82 11/16ths" 42 1/2ths" 41 9/16ths" 40 3/4ths"
Expert, 5dr Van 07-+ (NZ) 600mm 1380mm 2100mm 1080mm 1055mm 1035mm
23 5/8ths" 54 5/16ths" 82 11/16ths" 42 1/2ths" 41 9/16ths" 40 3/4ths"
Expert, 5dr Van 07-+ (EU) 600mm 1380mm 2100mm 1080mm 1055mm 1035mm
23 5/8ths" 54 5/16ths" 82 11/16ths" 42 1/2ths" 41 9/16ths" 40 3/4ths"
Expert, 5dr Van 07-+ (CN) 600mm 1380mm 2100mm 1080mm 1055mm 1035mm
23 5/8ths" 54 5/16ths" 82 11/16ths" 42 1/2ths" 41 9/16ths" 40 3/4ths"
Jumpy, 5dr Van 07-+ (AU) 600mm 1380mm 2100mm 1080mm 1055mm 1035mm
23 5/8ths" 54 5/16ths" 82 11/16ths" 42 1/2ths" 41 9/16ths" 40 3/4ths"
Jumpy, 5dr Van 07-+ (EU) 600mm 1380mm 2100mm 1080mm 1055mm 1035mm
23 5/8ths" 54 5/16ths" 82 11/16ths" 42 1/2ths" 41 9/16ths" 40 3/4ths"
Jumpy, 5dr Van 07-+ (NZ) 600mm 1380mm 2100mm 1080mm 1055mm 1035mm
23 5/8ths" 54 5/16ths" 82 11/16ths" 42 1/2ths" 41 9/16ths" 40 3/4ths"
Jumpy, 5dr Van 07-+ (CN) 600mm 1380mm 2100mm 1080mm 1055mm 1035mm
23 5/8ths" 54 5/16ths" 82 11/16ths" 42 1/2ths" 41 9/16ths" 40 3/4ths"
ProAce, 5dr Van 07-+ (AU) 600mm 1380mm 2100mm 1080mm 1055mm 1035mm
23 5/8ths" 54 5/16ths" 82 11/16ths" 42 1/2ths" 41 9/16ths" 40 3/4ths"
ProAce, 5dr Van 07-+ (CN) 600mm 1380mm 2100mm 1080mm 1055mm 1035mm
23 5/8ths" 54 5/16ths" 82 11/16ths" 42 1/2ths" 41 9/16ths" 40 3/4ths"
ProAce, 5dr Van 07-+ (EU) 600mm 1380mm 2100mm 1080mm 1055mm 1035mm
23 5/8ths" 54 5/16ths" 82 11/16ths" 42 1/2ths" 41 9/16ths" 40 3/4ths"
ProAce, 5dr Van 07-+ (NZ) 600mm 1380mm 2100mm 1080mm 1055mm 1035mm
23 5/8ths" 54 5/16ths" 82 11/16ths" 42 1/2ths" 41 9/16ths" 40 3/4ths"
Scudo, 5dr Van 07-+ (EU) 600mm 1380mm 2100mm 1080mm 1055mm 1035mm
23 5/8ths" 54 5/16ths" 82 11/16ths" 42 1/2ths" 41 9/16ths" 40 3/4ths"
Scudo, 5dr Van 07-+ (NZ) 600mm 1380mm 2100mm 1080mm 1055mm 1035mm
23 5/8ths" 54 5/16ths" 82 11/16ths" 42 1/2ths" 41 9/16ths" 40 3/4ths"
Scudo, 5dr Van 07-+ (AU) 600mm 1380mm 2100mm 1080mm 1055mm 1035mm
23 5/8ths" 54 5/16ths" 82 11/16ths" 42 1/2ths" 41 9/16ths" 40 3/4ths"
3

Fitting Kit K462W
Trafic, 5dr Van 06-+ (NZ) 655mm 1455mm 1940mm 1240mm 1240mm 1240mm
25 13/16ths" 57 5/16ths" 76 3/8ths" 48 13/16ths" 48 13/16ths" 48 13/16ths"
Trafic, 5dr Van 06-Mar 15 (AU) 655mm 1455mm 1940mm 1240mm 1240mm 1240mm
25 13/16ths" 57 5/16ths" 76 3/8ths" 48 13/16ths" 48 13/16ths" 48 13/16ths"
4

Fitting Kit EN
K462W
First Time Installation
●Remove parts from inside the package and
check. Contact your dealer if any parts are
missing or damaged.
●This kit fits type A, B, C and D.
●These instructions show type B crossbar
fitted. They also apply to type A, C and D.
●Use keys to remove covers.
5

Fitting Kit EN
K462W

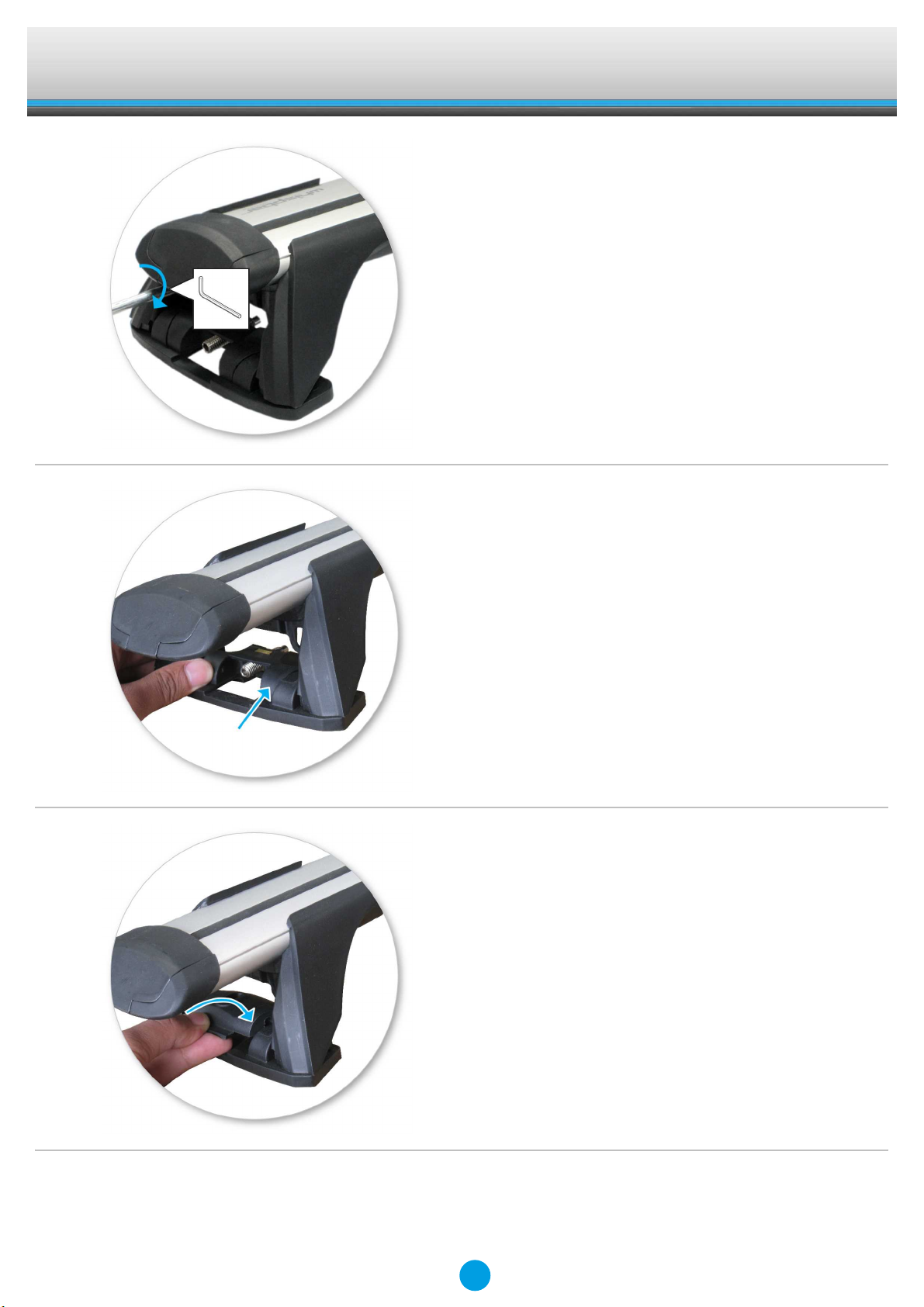

●Use hex screwdriver to reverse adjusting
screw 10 turns.
●Press adjusting screw and pull crossbar
legs out. Refer to the crossbar instructions
for crossbar adjustment method.
●Ensure each end of the crossbar is
adjusted equally.
●Set bars to length (revert to rear of these
instructions).
●Please check the front of this manual for
information relating specifically to your
vehicle.
6

Fitting Kit EN
K462W
●Tighten adjusting screw to 2 Nm (1.5 ft lb)
hand tight.

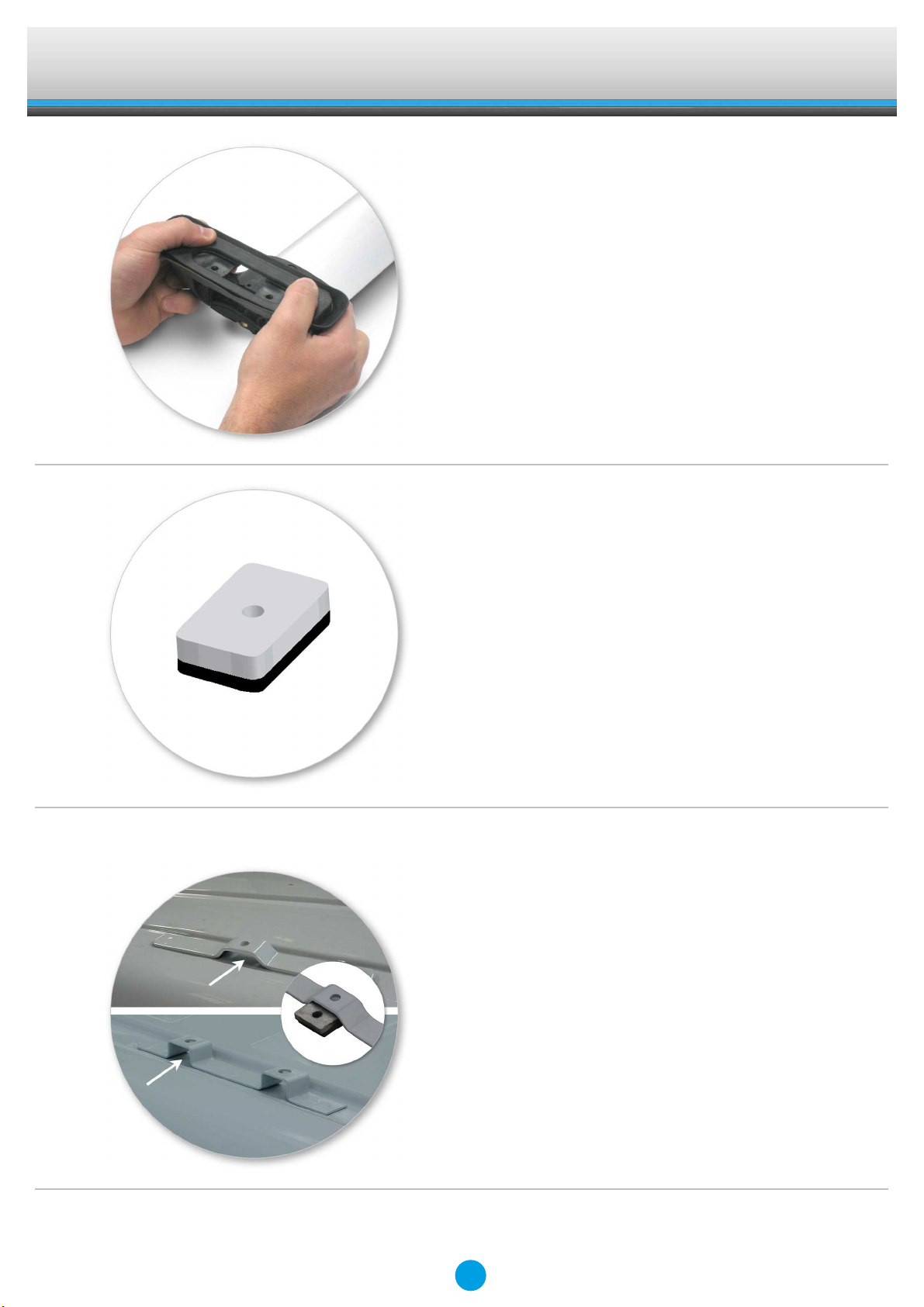

●Remove plastic clamp block by gripping bar
leg with fingers and push firmly with
thumbs until clamp block drops out behind
leg.
●Select plastic internal block (from fitting kit)
and insert into foot.
●Repeat for all legs.
7

Fitting Kit EN
K462W
●Fit rubber pad (supplied with crossbar) to
foot.
●Make sure the pad fits into the holes
underneath the foot.
●Apply protective strip as shown.
Trim if required.
Fitment
●Slide nut under fixed-point mount
8

Fitting Kit EN
K462W

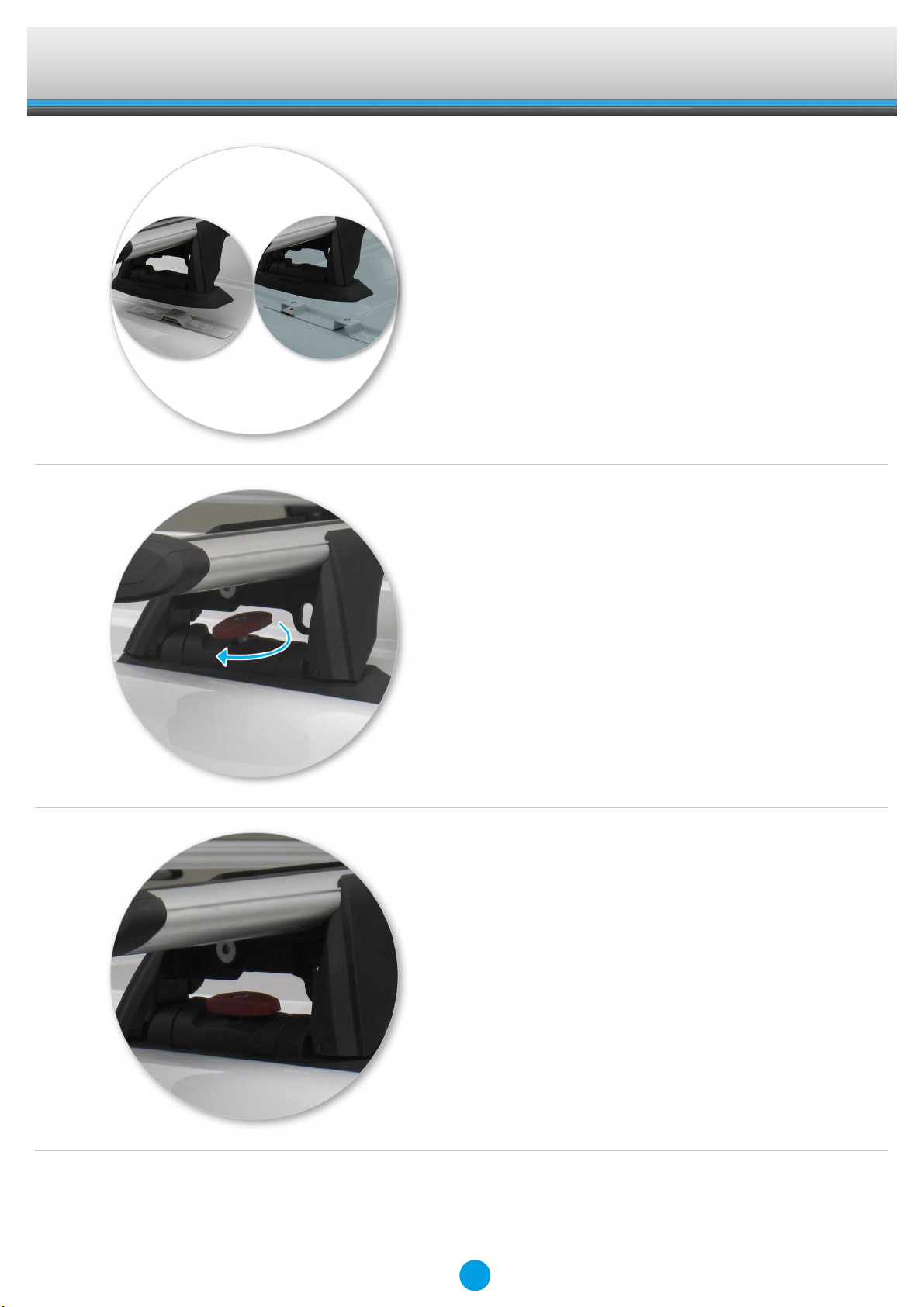

●Place crossbar foot over fixed-point mount.
●Tighten the plastic knob.
●Do not over tighten.

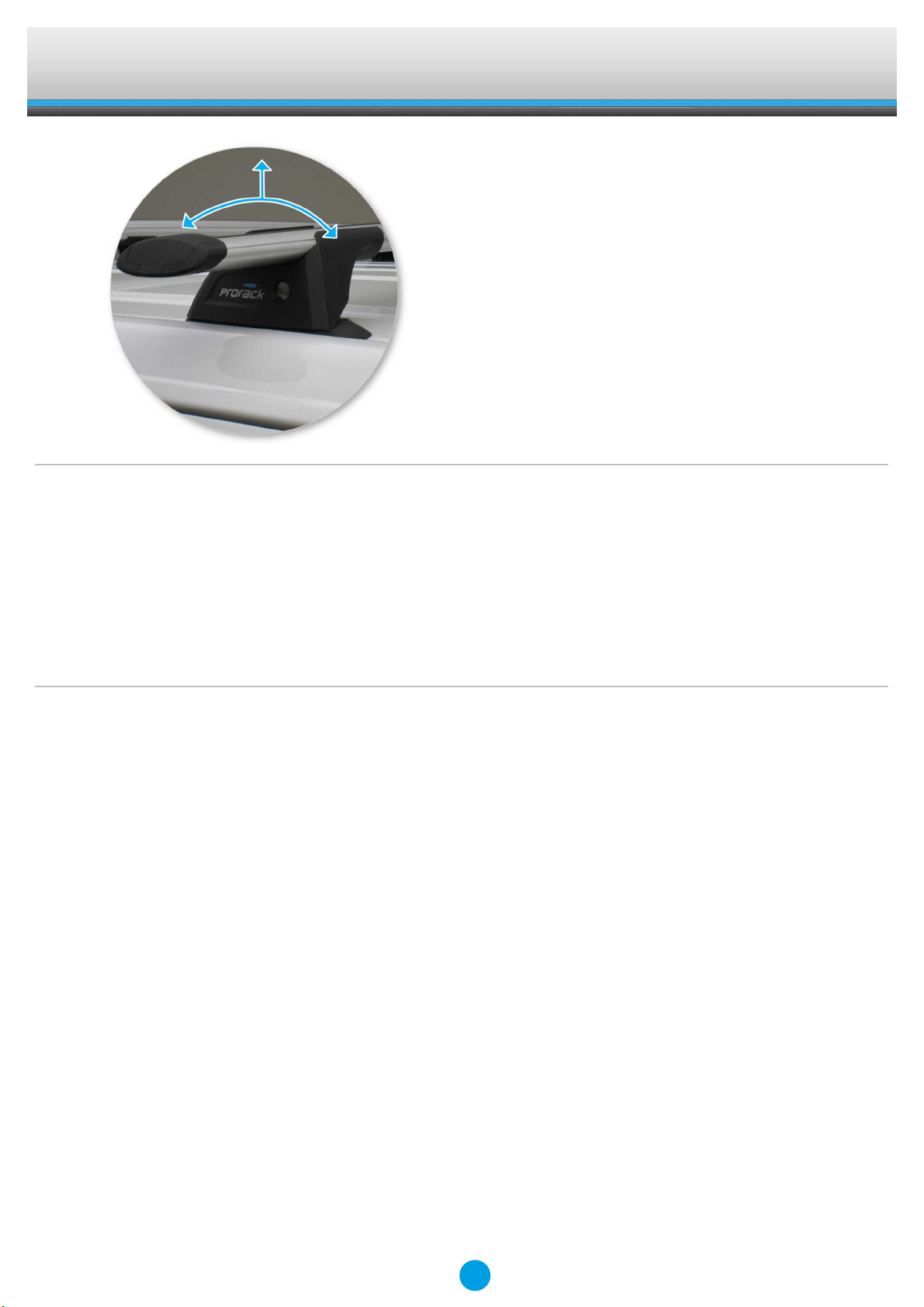

●Ensure the plastic knob is in the position
shown when fully tightened.
●Repeat for all legs.
9

Fitting Kit EN
K462W
●Check crossbar is securely attached to the
vehicle.
●Use keys to fit and lock covers
CAUTION: Recheck all fasteners immediately after
a load is applied to the crossbars.
Regularly check screws are tight.
10

Fitting Kit EN
K462W
Maintenance
●Clean the car roof and surfaces of the
product that will be in contact with the car
roof.
●Follow the fitting instructions for fitting the
product to your vehicle. Make sure all steps
are carried out in order.
●Set crossbars a minimum distance of
700mm (27 1/2") apart where no other
distance is specified in the fitting
instructions. This is especially important
when carrying long loads.
●Check unit is securely attached whenever
you refit it to the vehicle. If the unit feels
loose, refer to the fitting instructions and
readjust.
●Some glass/panoramic roofs and radio
antennae may not be able to be used when
the product is fitted.
●Do not modify this product.
●Refer to the maximum permitted load
capacity specified in the fitting instructions.
Do not exceed the vehicle manufacturers
roof load rating if it is lower than the
maximum load capacity specified in the
fitting instructions.
●Loads should not overhang the sides of the
product and be evenly distributed with the
lowest possible centre of gravity.
●Long loads should be secured with non-
elastic straps to the front and rear of the
vehicle.
●Objects with pointed ends (e.g. ski poles)
should be carried with the pointed ends to
the rear of the vehicle.
●Remove all loose or removable objects
from the load prior to loading.
●Make sure all loads are securely fastened
with non-elastic straps. Check regularly
during longer journeys.
●A loaded roof rack system can alter the
performance of your vehicle. Be especially
aware of the effects of side winds,
changing of direction, and braking
performance. Avoid rapid acceleration and
deceleration. Drive carefully.
●Note that the total height of the vehicle
increases when upright loads are carried.
●Products should be locked during transport
if they have locks fitted.
11

Fitting Kit EN
K462W
●Check and replace worn out or defective
parts.
●Keep the product clean and maintained.
●Never drive into a car wash with the roof
rack system fitted.
●Lubricate locks and adjusting screws at
regular intervals.
●Remove the products from the vehicle
when not in use. Make sure all loose parts
are stored safely.
●Yakima Products, Inc.
15025 SW Koll Pkwy.
Beaverton, OR 97006-6056
USA
www.whispbar.com
www.whispbar.ca
12

Fitting Kit D
K462W
Erstinstallation
●Komponenten aus der Verpackung
nehmen und überprüfen. Setzen Sie sich
mit Ihrem Händler in Verbindung, sollten
Teile fehlen oder beschädigt sein!
●Dieses Kit ist für die Typen A, B, C und D.
●Dargestellt ist der Querträger des Typs B.
Die Anweisungen gelten aber auch für die
Typen A, C und D!
●Abdeckungen mit Schlüsseln abnehmen.
13

Fitting Kit D
K462W
●Innensechskantschlüssel benutzen und
Stellschraube mit 10 Umdrehungen lösen.
●Befestigungsschraube eindrücken und
Querträgerschenkel ausziehen. Siehe
Anweisungen für das Einstellen der
Querträger!
●Sicherstellen, dass beide Enden der
Querträger gleich lang eingestellt sind
(Maß 'x', s. Abb.).
●Beide Stangen auf Länge einstellen. (siehe
Rückseite dieser Anleitung)
●Finden Sie Informationen speziell für Ihr
Fahrzeug im der Vorderteil Teil dieser
Bedienungsanleitung.
14

Fitting Kit D
K462W
●Stellschraube mit 2 Nm / 1.5 ft lb anziehen.
●Klemmblock nach hinten drücken und so
entfernen.
●Innenblock aus dem Montage-Kit in den
Fuß einsetzen.
●Montage bei allen Beinen wiederholen.
15

Fitting Kit D
K462W
●Montieren Sie das Gummi-Pad (wird
zusammen mit der Querstange geliefert) an
dem Fuß.
●Achten Sie darauf, dass die Pads in die
Öffnungen unter den Füßen passen.
●Sicherheitsstreifen wie gezeigt anbringen.
Wenn nötig, zurecht schneiden.
Befestigung
●Muttern unter die Fixpunkt Montage
schieben
16

Fitting Kit D
K462W
●Querträgerfuß über Fixpunktmontage
platzieren
●Flügelmutter festziehen.
●Nicht zu fest anziehen!
●Vergewissern Sie sich, dass sich der
Plastikknopf in der gezeigten Position
befindet, nachdem er ganz angezogen
wurde.
●Montage bei allen Beinen wiederholen.
17

Fitting Kit D
K462W
●Überprüfen ob die Querträger sicher am
Fahrzeug befestigt sind.
●Abdeckungen aufsetzen und mit
Schlüsseln verschließen (s. Abb.).
ACHTUNG! Schrauben regelmäßig auf festen Sitz
prüfen!
18

Fitting Kit D
K462W
Sicherheitshinweise & Tipps
●Dach sowie alle Trägerflächen, die mit dem
Dach Kontakt haben reinigen.
●Träger anhand der Montageanleitung
montieren. Alle Schritte unbedingt in der
richtigen Reihenfolge ausführen!
●Wenn in der Anleitung nicht anders
angegeben, Querträger im Abstand von
min. 700 mm montieren. Dies ist besonders
für lange Belastungen wichtig!
●Bei jeder neuen Montage am Fahrzeug
prüfen, ob der Träger korrekt sitzt. Im
Zweifelsfalle bitte in der Montageanleitung
nachschauen und nachziehen!
●Aufgrund der niedrigen Bauhöhen lassen
sich evtl. manche Schiebedächer und
Radioantennen nicht mehr benutzen.
●Dachträger nicht eigenmächtig
modifizieren!
●Max. zulässige Zuladung in der
Bedienungsanleitung des Fahrzeugs
beachten! Sollte die max. zulässige
Dachlast des Fahrzeugs gem.
Herstellerangaben niedriger sein, darf
diese auf keinen Fall überschritten werden!
●Lasten sollten seitlich nicht überstehen und
gleichmäßig auf dem Träger verteilt sein;
der Masseschwerpunkt sollte so niedrig wie
möglich liegen.
●Lange Lasten sollten mit nichtelastischen
Gurten an Front und Heck des Fahrzeugs
gesichert werden.
●Gegenstände mit spitzen Enden (Ski)
sollten mit den Spitzen nach hinten
transportiert werden.
●Bei Lasten mit losen oder abnehmbaren
Teilen diese vor dem Beladen entfernen.
●Sicherstellen, dass alle Lasten ausreichend
mit nichtelastischen Gurten gesichert sind.
Während längerer Fahrten regelmäßig
überprüfen!
●Dachlasten verändern das Fahr- und
Bremsverhalten Ihres Fahrzeugs! Vorsicht
bei Seitenwind, Richtungswechseln,
Bremsmanövern! Kein schnelles
Beschleunigen und Abbremsen!
●Vorsicht! Dachlasten erhöhen die
Gesamthöhe des Fahrzeugs!
●Dachträger während der Reise
verschließen.
19

Fitting Kit D
K462W
●Komponenten regelmäßig überprüfen und
defekte oder verschlissene Teile gegen
Originalteile ersetzen.
●Träger stets sauber halten (nicht ölen oder
fetten)!
●Mit montierten Dachträgern nicht in
Waschanlagen einfahren.
●Schlösser und Stellschrauben regelmäßig
schmieren.
●Dachgepäckträger bei Nichtgebrauch
abmontieren. Alle losen Teile sicher
aufbewahren!
●Yakima Products, Inc.
15025 SW Koll Pkwy.
Beaverton, OR 97006-6056
USA
www.whispbar.de
20
