Whispbar S51W User manual

WHISPBARRAILBAR
S51W
D
Montageanleitung für
Basisträgersystem
ES
Instrucciones de montaje para el
sistema de transporte.
F
Instructions de montage pour Basic
Carrier
GB
Fitting Instructions for Basic Carrier
NO
Monteringsanvisning for takstativ
PT
Instruções de Montagem para
sistema de transporte.
RU
Установочные Инструкции для
Поперечных Балок
x 1
x 1
x 2
1
Revision No:
2C

WHISPBARRAILBAR
S51W
D

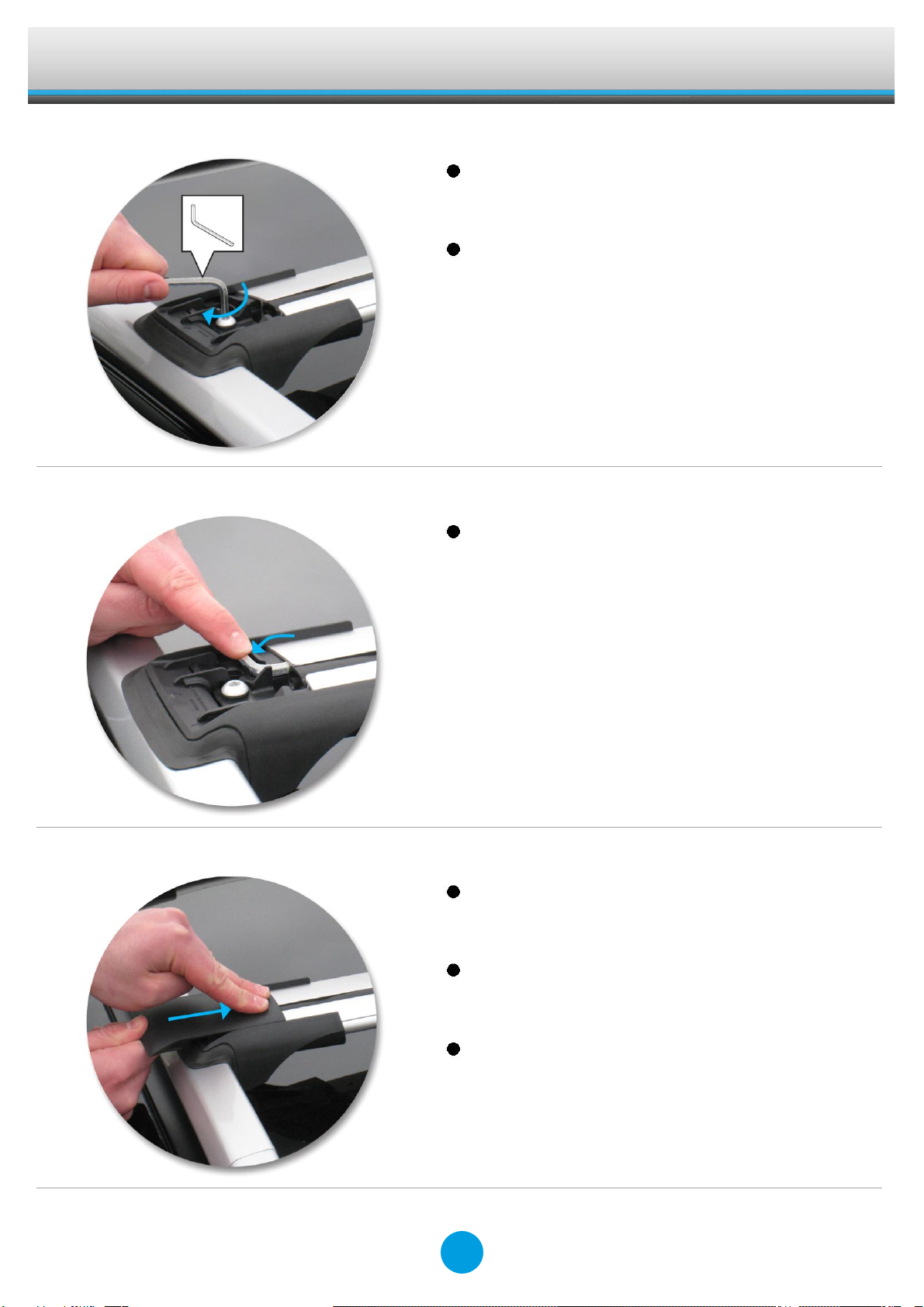

Erstinstallation
Komponenten aus der Verpackung nehmen
und überprüfen. Setzen Sie sich mit Ihrem
Händler in Verbindung, sollten Teile fehlen
oder beschädigt sein!

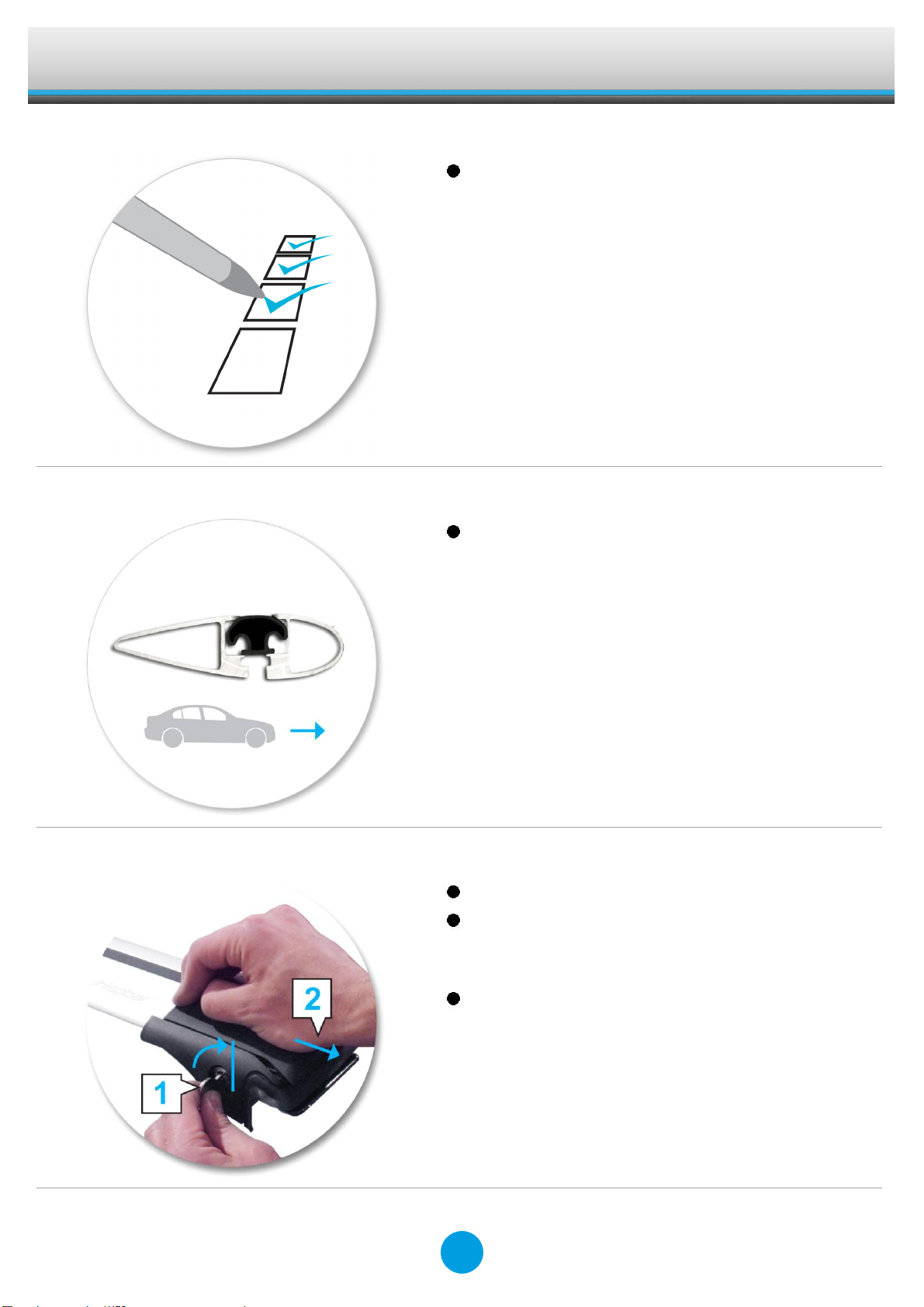

Sicherstellen, dass der Dachträger in
Fahrtrichtung zeigt (s. Abb.).
Abdeckungen mit Schlüsseln abnehmen.
Um die Abdeckung zu entfernen, halten Sie
den Schlüssel in vertikaler Position und
ziehen Sie die Abdeckung ab.
Montage bei allen Beinen wiederholen.
2

WHISPBARRAILBAR
S51W
D

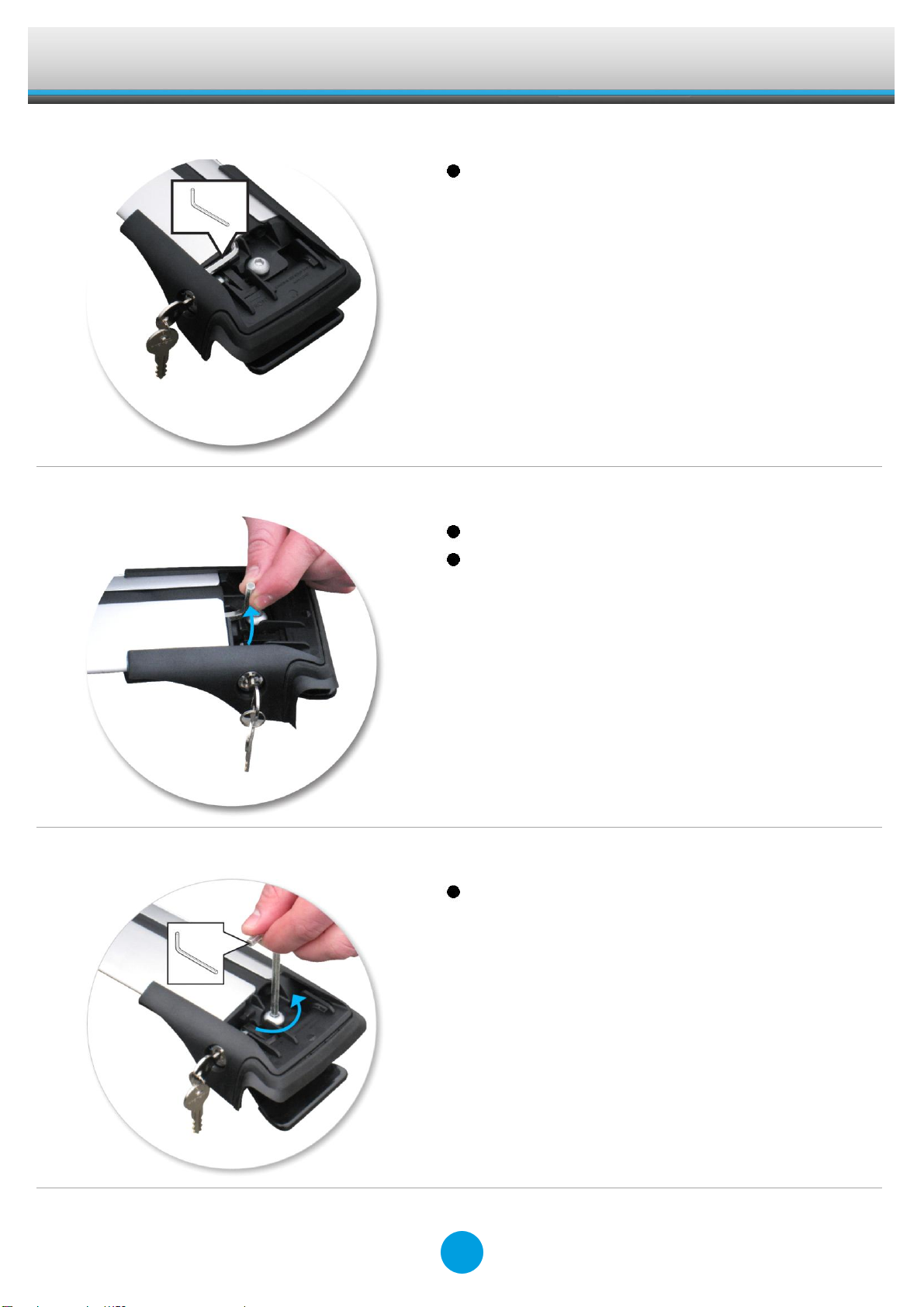

Entnehmen Sie den
Innensechskantschlüssel aus einem der
Dachträgerbeine.
Ziehen Sie das Bein heraus.
Entfernen Sie den Innensechskantschlüssel
durch Anheben und Herausziehen.
Drehen Sie das Bein mittels
Innensechskantschlüssel 10 Umdrehungen
heraus.
3

WHISPBARRAILBAR
S51W
D
Befestigung
Bitte beachten: dieser Schritt gilt nur für Typ
A. Bei Typ B kann ein Querträger sowohl für
die vordere, als auch für die hintere Position
verwendet werden.

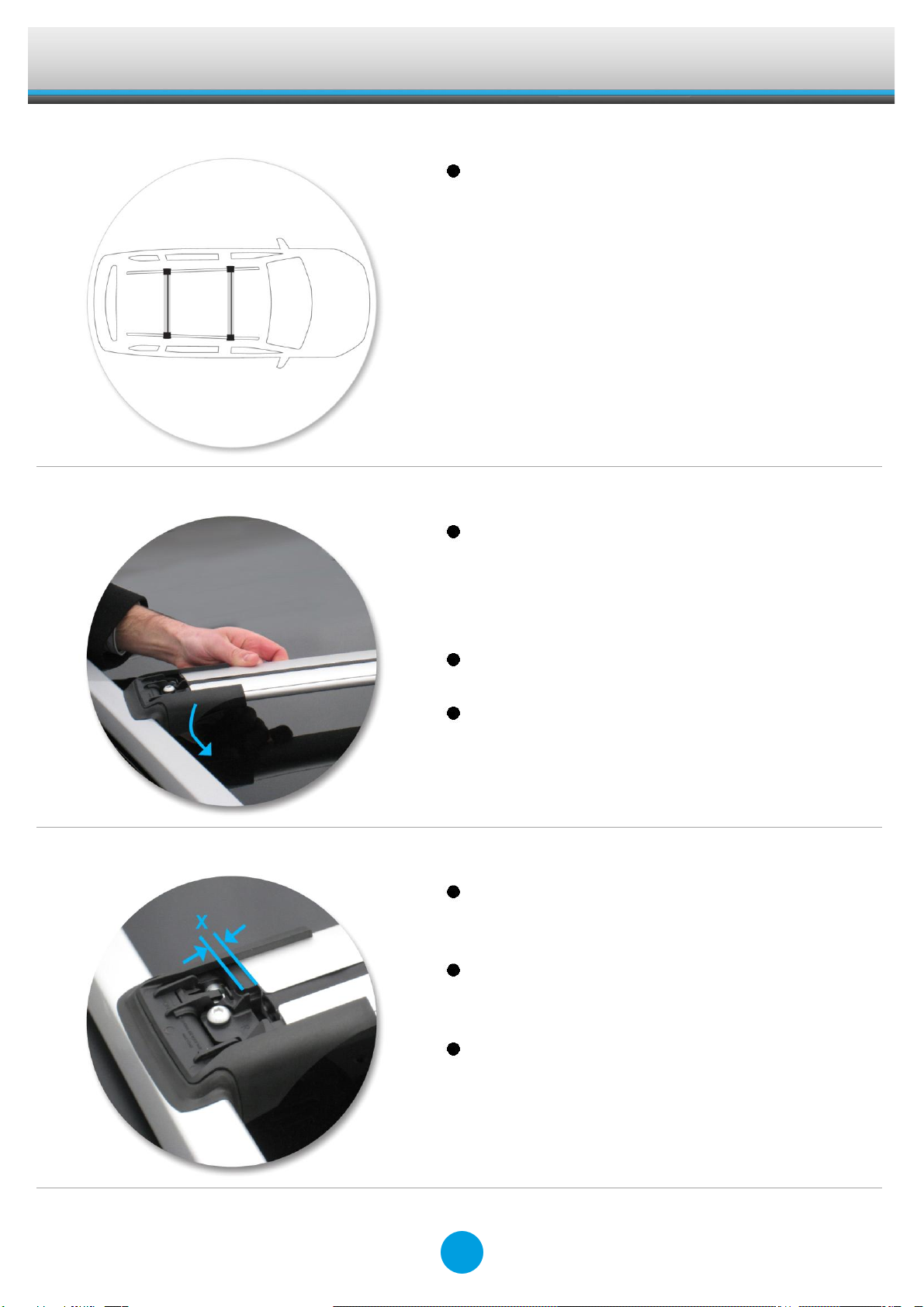

Positionieren Sie ein Ende des Querträgers
auf der gegenüberliegenden Dachreling und
schwingen Sie das freie Ende so, dass die
Klammer unterhalb der Reling und die
Gummidichtung oberhalb sitzt.
Wiederholen Sie diesen Arbeitsschritt an
dem anderen Querträger.
Querträger sollten parallel zueinander und
lotrecht zu der Dachreling sein.
Ziehen Sie gleichmäßig beide Füße aus, bis
beide Gummidichtungen mit der Dachreling
abschließen.
Sicherstellen, dass beide Enden der
Querträger gleich lang eingestellt sind (Maß
'x', s. Abb.).

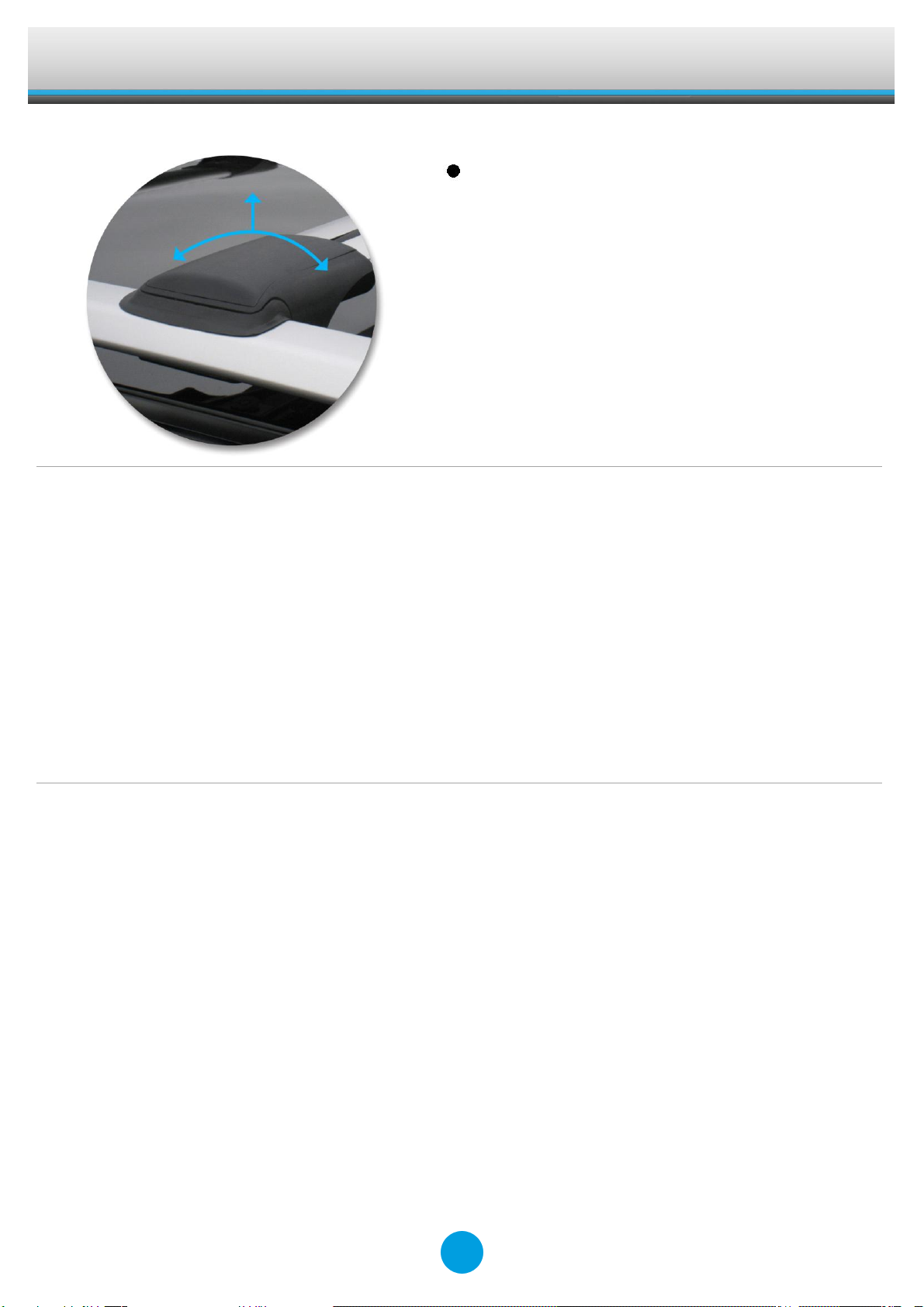

Beachten Sie, dass sich die Füße
geringfügig drehen lassen, um sich an
konisch zulaufende Dachreling anzupassen.
4

WHISPBARRAILBAR
S51W
D
Wenn beide Querträger in Position sind,
befestigen Sie die Schrauben mit einem
Drehmoment von 5 Nm / 3.7 ft lb.
Montage bei allen Beinen wiederholen.
Schieben Sie den Sechskantschlüssel
zurück in die Position in einen der
Gepäckträgerschenkel.
Versichern Sie sich, dass die Schlösser an
den Schenkeln in der geschlossenen
Position sind. (Horizontal)
Schieben Sie die Abdeckung in den Fuß. Sie
hören ein "klick" wenn die Abdeckung sicher
verschlossen ist.
Dies an allen vier Punkten wiederholen.
5

WHISPBARRAILBAR
S51W
D
Überprüfen ob die Querträger sicher am
Fahrzeug befestigt sind.
ACHTUNG! Schrauben regelmäßig auf festen Sitz
prüfen!
6

WHISPBARRAILBAR
S51W
D
Sicherheitshinweise & Tipps
Lange Lasten sollten mit nichtelastischen
Gurten an Front und Heck des Fahrzeugs
gesichert werden.
Gegenstände mit spitzen Enden (Ski) sollten
mit den Spitzen nach hinten transportiert
werden.
Bei Lasten mit losen oder abnehmbaren
Teilen diese vor dem Beladen entfernen.
Sicherstellen, dass alle Lasten ausreichend
mit nichtelastischen Gurten gesichert sind.
Während längerer Fahrten regelmäßig
überprüfen!
Dachlasten verändern das Fahr- und
Bremsverhalten Ihres Fahrzeugs! Vorsicht
bei Seitenwind, Richtungswechseln,
Bremsmanövern! Kein schnelles
Beschleunigen und Abbremsen!
Vorsicht! Dachlasten erhöhen die
Gesamthöhe des Fahrzeugs!
Dachträger während der Reise verschließen.
Komponenten regelmäßig überprüfen und
defekte oder verschlissene Teile gegen
Originalteile ersetzen.
Träger stets sauber halten (nicht ölen oder
fetten)!
Mit montierten Dachträgern nicht in
Waschanlagen einfahren.
Schlösser und Stellschrauben regelmäßig
schmieren.
Dachgepäckträger bei Nichtgebrauch
abmontieren. Alle losen Teile sicher
aufbewahren!
Dach sowie alle Trägerflächen, die mit dem
Dach Kontakt haben reinigen.
Träger anhand der Montageanleitung
montieren. Alle Schritte unbedingt in der
richtigen Reihenfolge ausführen!
7

WHISPBARRAILBAR
S51W
D
Wenn in der Anleitung nicht anders
angegeben, Querträger im Abstand von min.
700 mm montieren. Dies ist besonders für
lange Belastungen wichtig!
Bei jeder neuen Montage am Fahrzeug
prüfen, ob der Träger korrekt sitzt. Im
Zweifelsfalle bitte in der Montageanleitung
nachschauen und nachziehen!
Aufgrund der niedrigen Bauhöhen lassen
sich evtl. manche Schiebedächer und
Radioantennen nicht mehr benutzen.
Dachträger nicht eigenmächtig modifizieren!
Max. zulässige Zuladung in der
Bedienungsanleitung des Fahrzeugs
beachten! Sollte die max. zulässige Dachlast
des Fahrzeugs gem. Herstellerangaben
niedriger sein, darf diese auf keinen Fall
überschritten werden!
Lasten sollten seitlich nicht überstehen und
gleichmäßig auf dem Träger verteilt sein; der
Masseschwerpunkt sollte so niedrig wie
möglich liegen.
Lieferbares Zubehör für dieses Produkt
Dachbox
Träger für Ski und Snowboard
Träger für Kanus, Kajaks etc.
Fahrradträger
Weitere Zubehörteile finden Sie in unserem
Produktkatalog.
8

WHISPBARRAILBAR
S51W
D
Yakima Products, Inc.
15025 SW Koll Pkwy.
Beaverton, OR 97006-6056
USA
www.whispbar.de
9

WHISPBARRAILBAR
S51W
ES
Primera instalación
Retire las piezas del embalaje y confirme su
contenido. Póngase en contacto con su
vendedor en el caso de que falten piezas o
éstas estén dañadas.
Asegúrese de que la cara frontal de barra de
techo está direccionada hacia la delantera
del vehículo.
Utilice las llaves para retirar la tapa.
Mientras sujeta la llave en posición vertical,
tire de la cubierta hacia usted para retirarla.
Repita para todos los pies de barra.
10

WHISPBARRAILBAR
S51W
ES
Localice la llave hexagonal en uno de los
pies de la barra de techo
Extienda el pie hacia fuera
Saque la llave hexagonal levantándola y
deslizándola hacia fuera
Con ayuda de la llave hexagonal, gire 10
vueltas el tornillo del pie
11

WHISPBARRAILBAR
S51W
ES
Montaje
Nota: Este paso es solo aplicable para las
Barras Cerradas. Para las Barras Abiertas,
cualquiera de las dos puede utilizarse en la
delantera o en la trasera.
Coloque un extremo de la barra transversal
en el rail opuesto y gire el extremo suelto de
manera que la abrazadera quede bajo el rail
y la junta de caucho apoyada en la parte
superior.
Repita en la otra barra transversal.
Las barras transversales deben estar
montadas en paralelo entre ellas y en
perpendicular de las barras de techo.
Tire de los pies uniformemente hasta que
ambas juntas de caucho se asienten en el
raíl del techo.
Asegúrese de que las extremidades de la
barra estén ajustadas de forma igual.
Recuerde que los pies pueden pivotar
ligeramente para alojarse en el carril del raíl
de techo.
12

WHISPBARRAILBAR
S51W
ES
Una vez que las barras transversales están
en posición, apriete el tornillo a 5 Nm (3.7 ft
lb).
Repita para todos los pies de barra.
Vuelva a colocar la llave hexagonal en uno
de los pies de la barra de techo.
Asegúrese de que los bloqueos de los pies
están en posición cerrada (horizontal).
Deslice la tapa del pie. Oirá un "clic" cuando
la tapa esté firmemente cerrada en su
posición.
Repita para todas las cuatro posiciones.
13

WHISPBARRAILBAR
S51W
ES
Asegúrese de que la barra esté fijada al
vehículo de forma segura.
ATENCIÓN: Verifique regularmente si los tornillos
están apretados.
14

WHISPBARRAILBAR
S51W
ES
Mantenimiento
Las cargas largas deberán estar seguradas
con cintas no elásticas en la delantera y
trasera del vehículo.
Objetos puntiagudos (ej. esquís) deberán
transportarse con la extremidad puntiaguda
direccionada hacia a la trasera del vehículo.
Retire todos los objetos sueltos o que
puedan soltarse, antes de iniciar el
transporte.
Asegúrese de que toda la carga esté
sujetada de forma segura con cintas no
elásticas. Verifique regularmente en viajes
largos.
Transportar carga en el techo del vehículo
cambia el comportamiento del mismo.
Especial atención al efecto de viento
cruzado, cambios de dirección y situaciones
de frenado. Evite las aceleraciones y
desaceleraciones rápidas. Conduzca con
precaución.
Tenga en cuenta que la altura total del
vehículo se incrementa cuando se llevan
cargas verticales.
Los accesorios deben estar cerrados en el
transporte siempre que tengan cerraduras.
Verifique y reemplace las piezas
desgastadas o defectuosas.
Mantenga el producto limpio y con
mantenimiento regular.
No lave el coche en sistemas de lavado
automático con las barras de techo
montadas.
Lubricar las cerraduras y tornillos de ajuste
de forma periódica.
Retire las barras de techo de su vehículo
cuando no las utilice. Asegúrese de que
mantiene todas las piezas en lugar seguro.
Limpie el techo del vehículo y las superfícies
del producto que estarán en contacto con el
techo.
15

WHISPBARRAILBAR
S51W
ES
Siga las instrucciones de montaje para la
instalación del producto en su vehículo.
Asegúrese de que todos los pasos se siguen
correctamente.
Ponga las barras de techo a una distáncia
mínima de 600mm (27 1/2") cuando no se
especifique otra distáncia en las
instrucciones de montaje. Esto es
especialmente importante al transportar
cargas largas.
Siempre que vuelva a montar las barras en
su vehículo, confirme que el conjunto
formado por las barras y sus pies sigue
montado de forma segura. Si parecer estar
suelto, consulte novamente las instrucciones
de montaje y reajuste.
Algunos techos solares y antenas no podrán
utilizarse cuando se instalen las barras de
techo.
No intente modificar este producto.
Considere siempre la capacidad máxima de
carga especificada en instrucciones de
montaje. No exceda la capacidad de carga
comunicada por el fabricante del vehículo
cuando esta sea inferior a la especificada en
instrucciones de montaje.
La carga no deberá repasar la extremidad
lateral de las barras. Deberá ser distribuida
uniformemente y con el menor centro de
gravedad posible.
16

WHISPBARRAILBAR
S51W
ES
Accesorios disponibles para este producto:
Maletero de techo
Porta-esquís, snowboard
Porta-kayaks, canoas
Porta-bicicletas
Para más accesorios por favor consulte
nuestro catálogo de productos.
Yakima Products, Inc.
15025 SW Koll Pkwy.
Beaverton, OR 97006-6056
USA
www.whispbar.es
www.whispbar.com.mx
17

WHISPBARRAILBAR
S51W
F
Première installation
Retirer les pièces de contenu de l'emballage
et vérifier. Contactez votre revendeur si
certaines pièces sont manquantes ou
endommagées.
Veiller à ce que les barres de toit soient
tournées vers l'avant du véhicule.
Utiliser les clés pour retirer les caches
Tout en maintenant la clé en position
verticale, tirer le couvercle vers vous pour
l'enlever.
Répéter l'opération pour tous les pieds.
18

WHISPBARRAILBAR
S51W
F
Localiser la clé hexagonale dans un des
pieds des barres de toit.
Etendre le pied.
Retirer la clé hexagonale en soulevant puis
en faisant glisser.
A l'aide de la clé hexagonale, dévisser la vis
du pied en tournant 10 fois.
19

WHISPBARRAILBAR
S51W
F
Montage
Ce produit a deux longueurs de barres
différentes. La barre la plus longue doit etre
utilisée à l'avant du véhicule et la plus courte
à l'arrière.
Placer une extrémité de la barre transversale
sur le longeron du toit opposé et retourner
l'extrémité libre de sorte que la fixation se
trouve sous le longeron et que le joint en
caoutchouc soit au dessus.
Répéter l'opération sur l'autre barre latérale.
Les barres transversales doivent être
parallèles entre elles et perpendiculaires aux
longerons de toit.
Tirer les pieds de manière égale jusqu'à ce
que les deux joints en caoutchouc reposent
sur le longeron de toit.
Veiller à ce que chaque extrémité de la barre
transversale soit ajustée également.
Veuillez noter que les pieds pourront pivoter
légèrement pour correspondre à l'inclinaison
du longeron de toit.
20
