INSTALLATION  MANUAL
5.0630.10.32
Netzteil IP65, 150 W, monochrom, nicht dimmbar
Power Supply IP65, 150 W, monochrom, not dimmable
alimentation IP65, 150 W, monochrome, pas dimmable
1. Beschreibung
Netzteil zum Anschluss von max 1 Stück 32 POW-LED Modul,
monochrom für SerieWIBRE 4.0492/4.0490
· IP65 Montagegehäuse
· max. Leitungslänge zwischen Netzteil und
POW-LED Strahler ≤ 30 m (nach Absprache)
HINWEIS: Die Umgebungstemperatur (ta) des Netztteils darf
im geschlossenem Schutzgehäuse nicht größer als 50°C sein. Dies
wird als Richtwert bei einer Temperatur von ca. 35°C im Raum um
das Schutzgehäuse erreicht. Bei Bedarf sind auf Anfrage projekt-
bezogene Lösungen möglich.
2. Spezifikation
Abmessung: 254x180x111 mm
Gewicht: 1,15 kg
Eingangsspannung: 90–305V-AC
Eingansfrequenz: 47–63 Hz
Power Faktor: 0,92
Ausgangsspannung: max 15 V-DC
Ausgangsstrom: 9,6 A
Betriebstemperaturbereich: -10°C – +50°C
Lagertemperaturbereich: -40°C – +85°C
3. Garantiebestimmungen
Unsere Garantiebedingungen finden Sie auf der jeweiligen
Garantiekarte des Produkts und unter wibre.de/warranty.
1. Description
Power supply for max 1 x 32 POW-LED modul, monochrom
for serieWIBRE 4.0492/4.0490
· IP65 mounting housing
· max. distance between power supply and
POW-LED light ≤ 30 m (upon consultation)
NOTE: The ambient temperature (ta) of the power unit must not
exceed 50°C in the enclosed protective housing.This is a guide value
and reached at a temperature of approx. 35°C in the space around
the protective housing. Project-specific solutions are possible on
request.
2. Specification
Dimension: 254x180x111 mm
Weight: 1,15 kg
Input: 90–305V-AC
Frequency: 47–63 Hz
Power Factor: 0,92
Output Power: max 15 V-DC
Output Current: 9,6 A
Operating temperature: -10°C – +50°C
Storage temperature: -40°C – +85°C
3. Warranty conditions
Our warranty conditions can be found on the respective warranty
card for the product and at wibre.de/warranty.
WIBRE Elektrogeräte Edmund Breuninger GmbH & Co. KG · Liebigstrasse 9 · 74211 Leingarten/Germany
Telefon: [phone] ·Telefax: [phone] · E-Mail: [email protected] 1/2
1. Description
Alimentation pour max 1 x 32 POW-LED module, monochrome
pour sérieWIBRE 4.0492/4.0490
· IP65 boîtier
· distance max. entre alimentation et
dernier projecteur 30 mètres (sur consultation)
REMARQUE: La température ambiante (ta) du bloc
d‘alimentation ne doit pas être supérieure à 50 °C dans le boîtier de
protection fermé. Cette valeur de référence de température est att-
einte à une température d‘env. 35 °C dans la pièce autour du boîtier
de protection. Des solutions spécifiques au projet sont possibles sur
demande si nécessaire.
2. Spécification
Dimensions: 254x180x111 mm
Poids: 1,15 kg
Tension primaire: 90–305V-AC
Fréquence primaire: 47–63 Hz
Power Factor: 0,92
Tension secondaire: max 15 V-DC
Courant secondaire: 9,6 A
Température de régime: -10°C – +50°C
Température du stockage: -40°C – +85°C
3. Dispositions de garantie
Nos conditions de garantie se trouvent sur la carte de garantie
correspondante du produit et sous wibre.de/warranty.
254 111
180
≈ 28
ta max
35°C
IP65

INSTALLATION  MANUAL
2/2 WIBRE Elektrogeräte Edmund Breuninger GmbH & Co. KG · Liebigstrasse 9 · 74211 Leingarten/Germany
Telefon: [phone] ·Telefax: [phone] · E-Mail: [email protected]

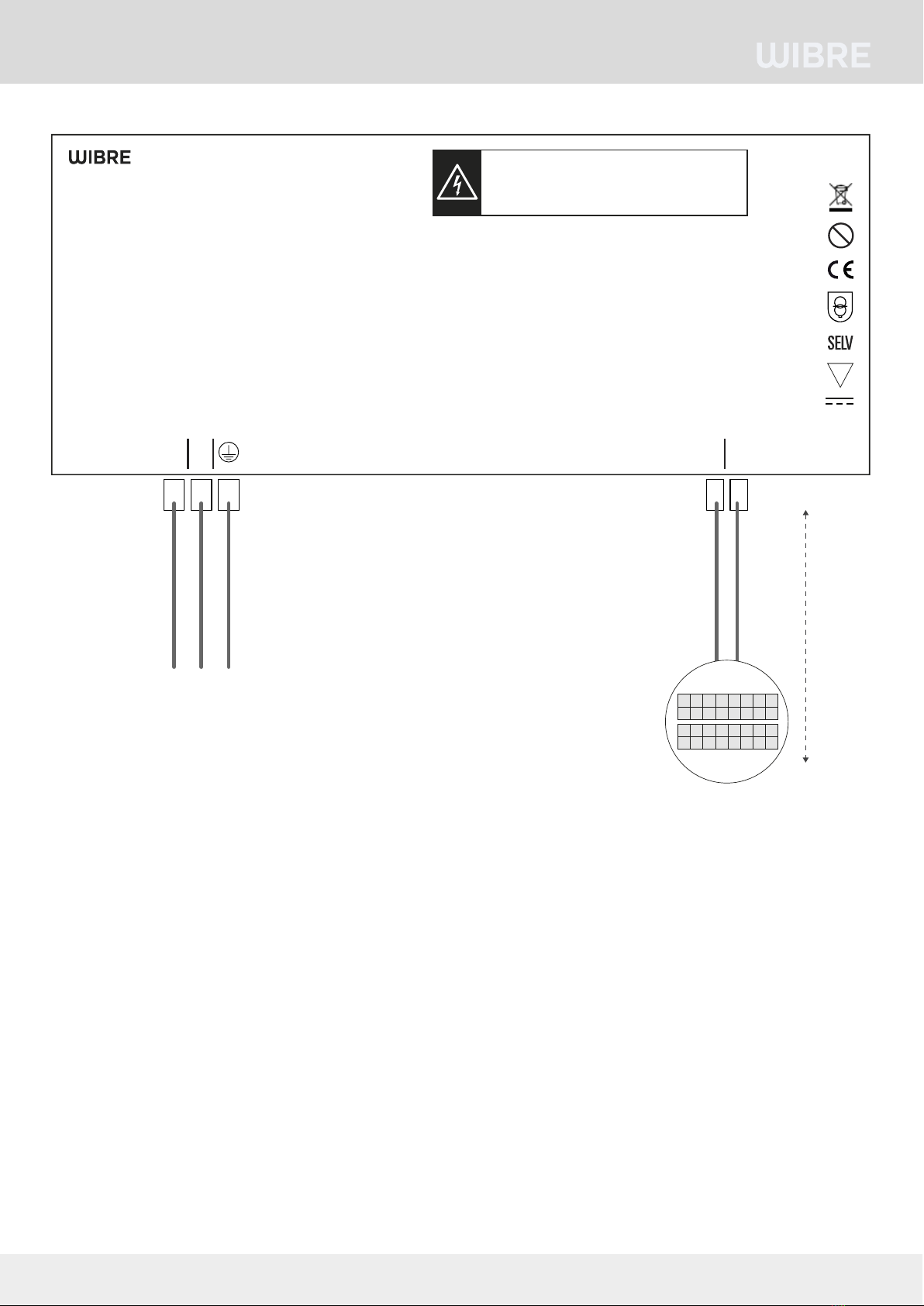

4. Anschlußbelegung · Wiring Diagram · Raccordement · 5.0630.10.32
max 30 m
blau/blue/bleu
Erde/Ground/Terre Null/Zero/Cero Phase 230 V
braun/brown/brun
ta:
-10°C – +50°C
Pb
IN
90-305 V-AC, 47-63 Hz
OUT 1
max 15 V-DC
150W
L N + –
5.0630.10.32 Power Supply
IP65, max 15 V-DC, CC 9,6 A, 150 W
for max 1 spotlight serie 4.0492/4.0490
W443-028-V02
DE | ANSCHLUSS DES SCHEINWERFERS MUSS STROMLOS ERFOLGEN.
ES DARF KEINE PRIMÄRSPANNUNG ANLIEGEN.
EN | THE SPOTLIGHT MUST BE CONNECTED WITHOUT POWER.
NO PRIMARY VOLTAGE MAY BE APPLIED.
110
W980 Stand 09.22 - Technische Änderungen vorbehalten - Für Druckfehler übernehmen wir keine Haftung
5. Wichtige Hinweise
(Bei Nichtbeachtung folgender Punkte,
entfällt die Garantie.)
•Vor der Installation müssen alleTeile aufTransportschäden
überprüft werden!
• Jegliche Montage-, Installations- und Elektroarbeiten müssen von
qualifiziertem Fachpersonal durchgeführt werden.
• ZurVermeidung von Gefährdungen darf eine beschädigte äußere
flixible Leitung dieser Leuchte ausschließlich vom Hersteller,
seinem Servicevertreter oder einer vergleichbaren Fachkraft
ausgetauscht werden.
• Die Lichtquelle dieser Leuchte darf nur vom Hersteller oder einem
von ihm beauftragten Servicetechniker oder einer vergleichbar
qualifizierten Person ersetzt werden.
• ZurVermeidung von Fremdrost nur Edelstahlwerkzeug verwenden!
• Die Kabellänge der Leuchten ist so zu wählen, dass man nicht im
Wasser oder feuchten Umgebung verlängern muss. Spätere Rekla-
mationen aufgrund dessen können nicht akzeptiert werden.
• Es dürfen nur originale Wibre-Betriebsgeräte verwendet werden.
• Ein Montageabstand von 10 cm zwischen Betriebsgeräten wird
dringend empfohlen, um wechselseitiges Erhitzen zu vermeiden.
• Anschluss der Betriebsgeräte muss stromlos erfolgen, da sonst
Entladungen im Netzteil zur Schädigung der LED führen können.
Es darf keine Primärspannung beim Wechsel der LED anliegen.
• Beim Anschließen der Leuchte die Polung beachten! Eine falsche
Polung kann dem LED-Modul schaden.
• Die Installation eines bauseitigen Überspannungsschutzes nach
DINVDE 0100-443, DIN VDE 0100-534 und EN 62305 wird
empfohlen.
• Bitte achten Sie auf Maßnahmen gegen ESD (Elektrostatische
Entladung) während aller Arbeiten am Scheinwerfer, Betriebsgerät
und LED.
5. Important information
(If the following points are disregarded,
the guarantee expires.)
• Before installation, all parts must be checked for transport damage!
• All fitting, installation and electrical work must be performed by
qualified specialist staff.
•To avoid any hazards, a damaged external flexible cable of this
luminaire should only be replaced by the manufacturer, his service
representative or a comparable specialist.
•The light source of this luminaire may only be replaced by the
manufacturer or a service technician appointed by him or a compa-
rably qualified person.
• Only use stainless steel tools to avoid external rust!
•The cable length of the lights should be chosen in such a way that
it is not necessary to extend in water or moist environments. Later
complaints resulting from this cannot be accepted.
• Only original Wibre operating units may be used.
• An installation distance of 10 cm between operating devices is
urgently recommended in order to avoid mutual heating up.
•The operating devices must be connected without power, as
otherwise discharges in the power supply may cause the LED to
be damaged. No primary voltage may be applied when changing
the LED.
• Note polarity when changing the lights!The wrong polarity can
damage the LED module.
• It is recommended that the customer install an overvoltage pro-
tection in accordance with DINVDE 0100-443, DINVDE 0100-534
and EN 62305.
• Please comply with all anti-ESD (electrostatic discharge) measures
during all work on the spotlight, operating device and LED.
5. Remarques importantes (La garantie s‘éteint en
cas de non-respect des points suivants)
• L‘absence d‘avaries de transport doit être vérifiée avant l‘installation !
• Tous les travaux de montage et d‘installation, ainsi que les travaux élec-
triques, doivent être réalisés par du personnel qualifié.
• Pour éviter tout danger, un câble flexible externe endommagé du projecteur
ne peut être remplacé que par le fabricant, son représentant de service ou un
spécialiste qualifié.
• La source lumineuse de ce liminaire ne peut être remplacée que par le
fabricant ou un technicien de service désigné par lui ou par une personne
ayant une qualification comparable.
• Afin d‘éviter tout dépôt de rouille, utiliser exclusivement des outils en acier
inoxydable !
• La longueur de câble des lampes doit être choisie de telle sorte à ce qu‘il ne
soit pas nécessaire de la prolonger dans de l‘eau ou dans un environnement
humide.Toute réclamation ultérieure à ce motif ne sera pas acceptée.
• Seuls des équipements Wibre originaux doivent être utilisés.
• Une distance de montage de 10 cm entre les équipements est vivement
recommandée afin d‘éviter un réchauffement mutuel.
• Le raccordement des équipements doit être effectué sans courant, sans
quoi des décharges dans le bloc d‘alimentation pourraient entraîner une
détérioration des LED. Aucune tension primaire ne doit être établie lors du
changement des LED.
• Lors du raccordement des lampes, respecter la polarité ! Une erreur de
polarité peut endommager le module de LED.
• L‘installation d‘une protection contre la surtension par le client conforme aux
normes DIN VDE 0100-443, DINVDE 0100-534 et EN 62305 est recommandée.
• Veuillez respecter les mesures contre la décharge électrostatique durant tous
les travaux sur des projecteurs, équipements et LED.

5.0630.10.32
Bohrschablone · Boring template · Gabarit de perçage
165 mm
239 mm
