Wibre IP65 User manual

INSTALLATION  MANUAL
5.0670.00.40

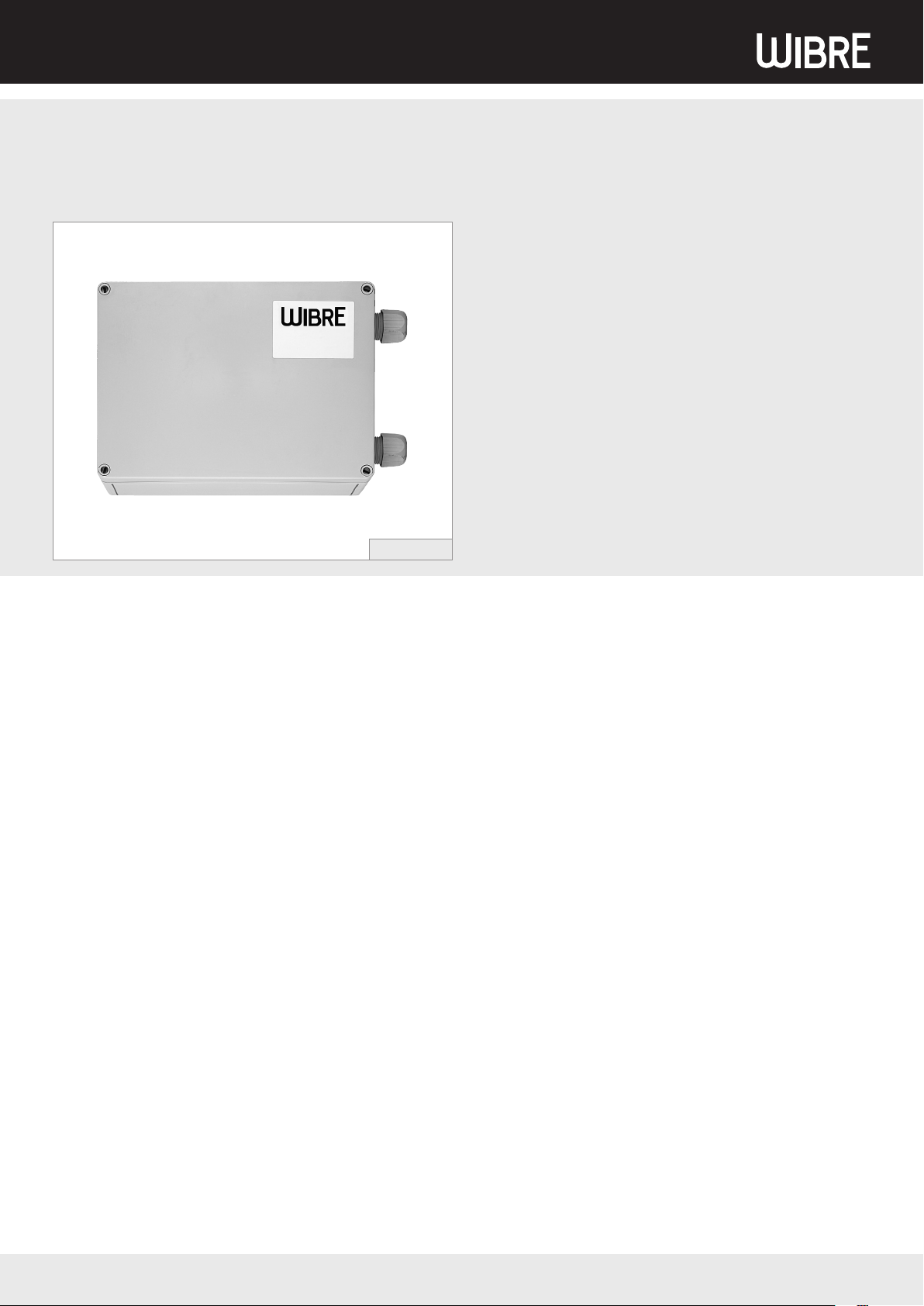

Netzteil IP65 für POW-LED 18 x 3 W Modul
Power Supply IP65 for POW-LED 18 x 3 W Unit · alimentation IP65 pour POW-LED 18 x 3 W Module
1. Beschreibung
· Netzteil nur zum Anschluss von POW-LED 18 x 3 W Modul bei
4.0271.00.01, 4.0273.00.01, 4.0275.00.01,
4.0271.58.01, 4.0271.57.01
· max. Leitungslänge zwischen Netzteil und
POW-LED Strahler ≤ 100 m
2. Spezifikation
Eingangsspannung: 230 V AC +/-10 %
Eingansfrequenz: 50–60 Hz
Leistungsaufnahme: 40 Watt
Wirkungsgrad: 82 %
Ausgangsspannung: 24 V DC
Temperaturüberwachung: 10 k Ohm on board
Betriebstemperaturbereich: -10°C – +45°C
Lagertemperaturbereich: -20°C – +70°C
Abmessung: 254 x 180 x 90 mm
Gewicht: 2,0 kg
3. Allgemeine Wartungshinweise
Achtung: Keine Hochdruckreiniger direkt auf das Netzteilgehäuse
verwenden.
Netzteile nicht direkt im Regen- oder Spritzwasserbereich montieren
4. Garantiebestimmungen
Folgende Garantiezeiten und Bestimmungen gelten
vom Tage der Lieferung an:
· 24 Monate auf WIBRE-Produkte
· Unter die Garantie fallen nachweisbare Material-, Konstruktions-
und Verarbeitungsfehler von seiten des Herstellers.
· Für Schäden, welche durch Nichtbeachtung dieser Betriebsan-
leitung, oder durch unsachgemäße Reparatur entstehen, können
wir keine Garantie übernehmen.
· Schäden durch falsche Handhabung sind von der Garantie ausgeschlossen.
· Keine Garantie besteht wenn die Installation nicht korrekt nach den
Bestimmungen vorgenommen wurde, oder bei Verwendung nicht
geeigneter Leuchtmittel bzw. Anschlusskabel.
· Änderungen, die dem technischen Fortschritt dienen, behalten
wir uns vor.
1. Description
· power supply only for POW-LED 18 x 3 W Unit with
4.0271.00.01, 4.0273.00.01, 4.0275.00.01,
4.0271.58.01, 4.0271.57.01
· max. distance between power supply and
POW-LED light ≤ 100 m
2. Specification
Input: 230 V AC +/-10%
Frequency: 50–60 Hz
Power Consumption: 40 Watt
Efficiency: 82 %
Output Power: 24 V DC
Temperature control NTC: 10 k Ohm on board
Operating temperature: -10°C – +45°C
Storage temperature: -20°C – +70°C
Dimension: 254 x 180 x 90 mm
Weight: 2,0 kg
3. General Maintenance indications
Attention: Do not use steam jets direct to the Power supply.
Power supplies should not be installed in areas with direct rain
or splashing water.
4. Warranty conditions
The following warranty times and conditions are valid from
the day of delivery:
· 24 months on WIBRE-Products
· Proven faults appertaining to material, construction or processing fall
under the warranty of the manufacturer.
· We accept no liability for damages arising through negligence of the
operating instructions or improper repair work.
· No liability is accepted for installation carried out contrary to the
instructions or for the use of inappropriate light bulbs or cables.
· We reserve the right to instigate any technical improvements without
prior notice.
1. Description
· alimentation seulement pour POW-LED 18 x 3 W Module en
4.0271.00.01, 4.0273.00.01, 4.0275.00.01,
4.0271.58.01, 4.0271.57.01
· distance max. entre alimentation et
dernier projecteur 100 mètres
2. Spécification
Tension primaire: 230 V AC +/-10%
Fréquence primaire: 50–60 Hz
Puissance: 40 Watt
Efficience: 82 %
Tension secondaire: 24 V DC
Control de la température: 10 k Ohm on board
Température de régime: -10°C – +45°C
Température du stockage: -20°C – +70°C
Dimensions: 254 x 180 x 90 mm
Poids: 2,0 kg
3. Indications d‘entretien générales
Attention : Ne pas utiliser un émetteur de vapeur pour l’allimentation.
Allimentation ne pas installer en zone d l’eau.
4. Dispositions de garantie
Des périodes de garantie et dispositions suivantes sont
en vigueur au jour de la livraison:
· 24 mois pour les produits Wibre
· la garantie couvre des erreurs de construction démontrables,
de matériel et de traitement de la part du fabricant
· pour des dommages qui résultent de non-respect de ce manuel ou de
réparation inadéquate, nous ne pouvons pas assurer la garantie
· des dommages par une fausse manipulation sont exclus de la garantie
· aucune garantie n‘existe si l‘installation n‘a pas été entreprise correctement
après les dispositions, ou lors d‘une utilisation de sources ou câble non
appropriés.
· nous nous réservons le droit de faire des modifications qui résultent de
l‘évolution technique de nos produits
WIBRE Elektrogeräte Edmund Breuninger GmbH & Co. KG · Liebigstrasse 9 · 74211 Leingarten/Germany
Telefon: [phone] · Telefax: [phone] · E-Mail: [email protected] 1/2
5.0670.00.40

INSTALLATION  MANUAL
2/2 WIBRE Elektrogeräte Edmund Breuninger GmbH & Co. KG · Liebigstrasse 9 · 74211 Leingarten/Germany
Telefon: [phone] · Telefax: [phone] · E-Mail: [email protected]
5. Anschlußbelegung · Wiring Diagram · Raccordement · 5.0670.00.40
W091
SEC
LED +
LED -
Erde/ground/terre
Null/Zero/cero
Phase 230 V
Aderfarbe/Wire colour/couleur de câble
blau/blue/bleu (bl)
braun/brown/marron (br)
max 100 m
POW-LED
18 x 3 W Modul
N
L
