Wilfa E-WAY E2 Pro User manual

E2 Pro
Instruction manual

NO-1
NO-2
NO
Innhold 1. Elektrisk scooter og tilbehør
Instruksjonsmanual
1 Elektrisk scooter og tilbehør. ........................................................................................................ 2

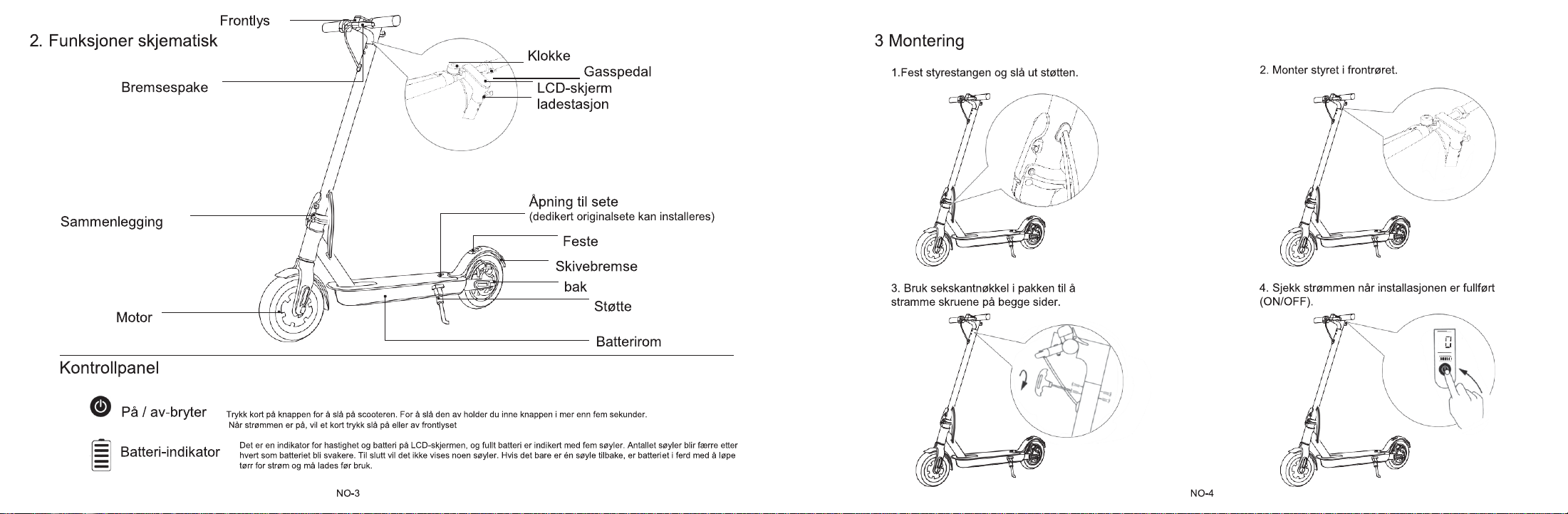

2 Funksjoner ................................................................................................................................... 3
3 Montering .................................................................................................................................... 4
4 Lading ..........................................................................................................................................5
5 Kjørelæring. .................................................................................................................................. 5
6 Sikkerhetsrisiko ............................................................................................................................ 7
7 Farlige handlinger. ....................................................................................................................... 9
8 Viktige sikkerhetsinstruksjoner .................................................................................................... 11
9 Legge sammen og slå opp .......................................................................................................... 12
10 Reparasjon og vedlikehold ......................................................................................................... 13
11 Parametertabell. ......................................................................................................................... 15
12 Instruksjoner for setemontering (tilbehør) .................................................................................. 16
Vennligst kontroller om produktet i pakken er i god stand. Ta
kontakt med serviceavdelingen i tilfelle manglende eller
skadede deler
Tilbehør
skru nøkkel
Lader

NO-5
NO-6

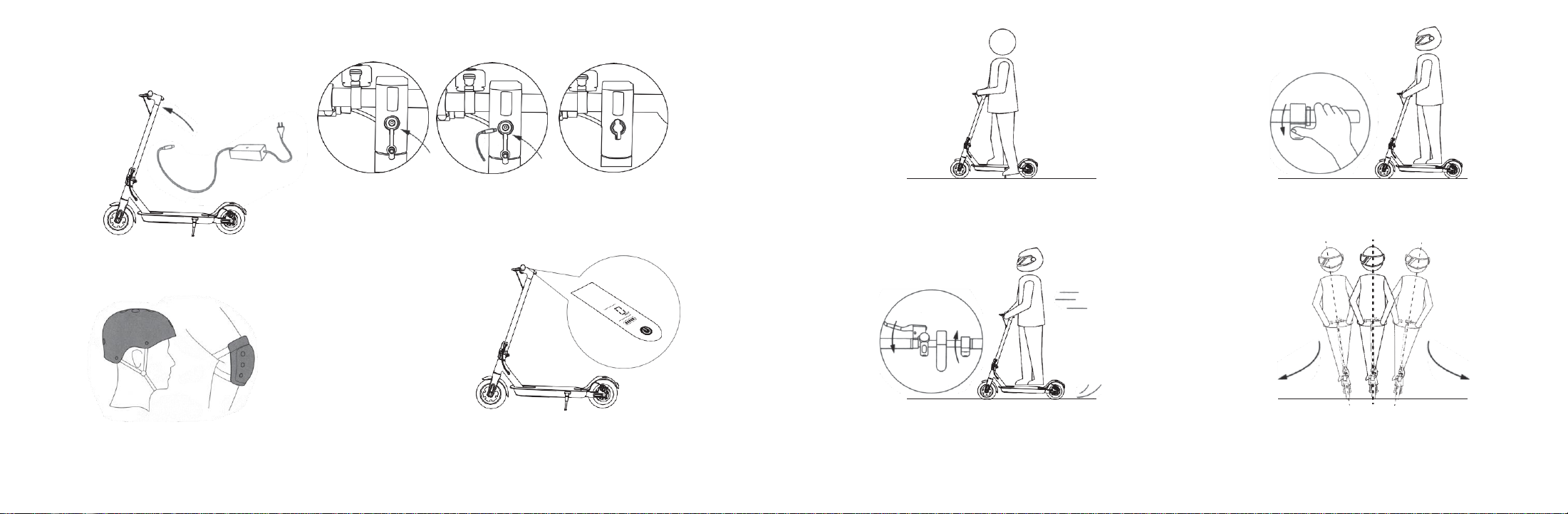

4. Lading
Åpen gummiproppen Sett ladepluggen inn i Fyll og fest gummi-
proppen etter lading 2. Ha én fot på pedalen og den andre på
bakken.
3. Når scooteren beveger seg, løfter du foten
fra bakken og opp på pedalen og trykker
forsiktig på gasshåndtaket.
5. Lær å kjøre
Ha alltid på hjelm og sikkerhetsutstyr for å
beskytte deg når du kjører, som vist på
bildet.
1. Slå strømmen av og sjekk batteriindikatoren.
4. Løsne på gasshåndtaket for å redusere
farten og klem på bremsehåndtaket til venstre
på styret ved nødbremsing.
5. Legg kroppsvekten forsiktig i snu-
retningen og rotere langsomt på håndtaket.

6. Sikkerhetsrisiko
Unngå å kjøre når
det regner.
Du må ikke kjøre i høy fart over fartsdumper, høye dørkarmer eller hull i veien.
Kjør langsomt
(5-10km/t) på grusveier og lignende. Du får bedre kontroll hvis du har litt bøy i
knærne når du kjører på slike veier.
Unngå å slå hode i en dørkarm
eller annet
Ikke kjør hurtigere ned bakker.
Ikke la ryggsekker og annet henge fra styret. Bruker må ikke berøre bakken med en fot under kjøring.
Høye
forhindringer. NO-7 NO-8
Ikke kom borti gasshåndtaket når du går med scooteren ved
siden av deg.
Unngå å kjøre over forhindringer.

NO-9
NO-10

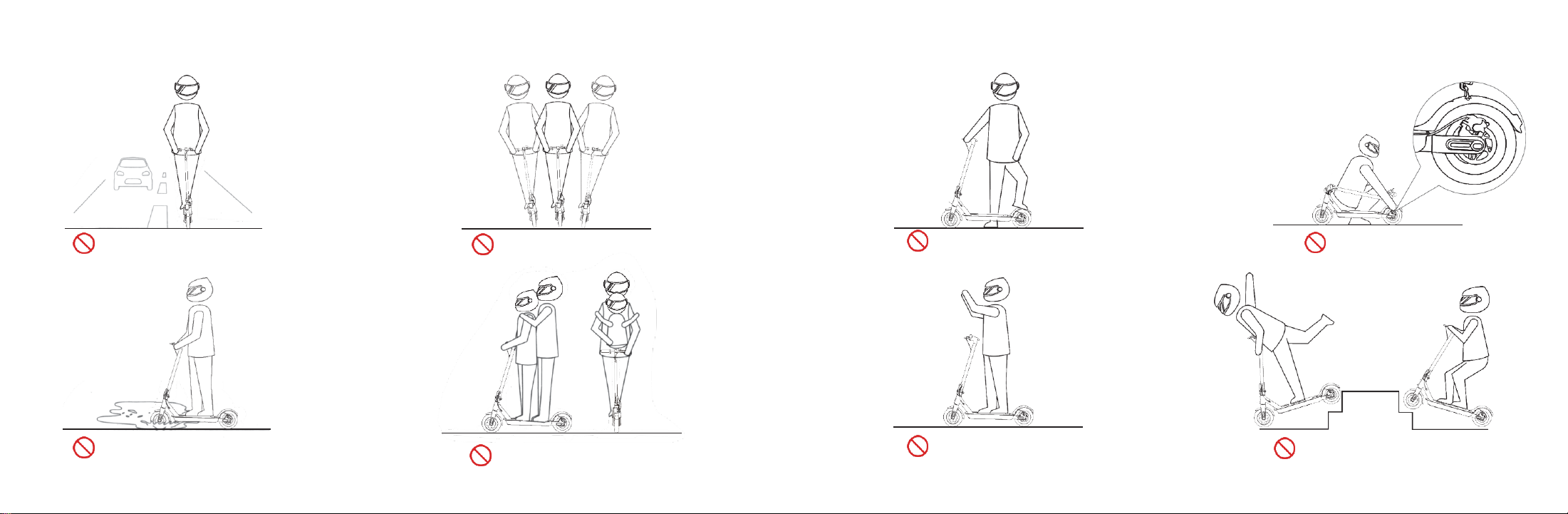

7. Farlig atferd
Bruk ikke scooteren på bilveier eller i boligområder
hvor det både er kjørende og gående trafikanter.
Kjør ikke i dammer som er dypere enn 2 cm.
Ikke stå på bakskjermen og ikke bruk den som
bremse.
Ha alltid begge hendene på styret.
Ikke ta i skivebremsen.
Ikke kjør opp og ned trappetrinn eller på tvers av
forhindringer.
Ikke sving skarpt ved høy hastighet.
Det må ikke være mer enn én person på
scooteren av gangen.

NO-11
NO-12
8. Sikkerhetsinstruksjoner 9. Slå opp og legg sammen
1. En elektrisk scooter er primært ment for underholdning. Men når du kjører på offentlige steder, er det å ansees som et
kjøretøy, med de sikkerhetsrisikoer som det medfører, akkurat som for andre kjøretøy. Følg instruksjonene i denne manualen
nøye. Det er det sikreste. Husk også å følge alle trafikkregler når du kjører denne scooteren.
2. Når du kjører på offentlige steder, er du også utsatt for andres kjøring, akkurat som andre trafikanter. Som for gående og
syklende trafikanter, kan du også ved bruk av denne scooteren skades av andre kjøretøy. Og jo raskere du kjører, jo lenger
er bremseavstanden og hvis det er glatt på veien kan hjulene komme til å gli og du vil risikere å miste balansen og dermed
også kontrollen over scooteren. Derfor er det viktig å alltid være på vakt og ikke kjøre for hurtig. Hold alltid god avstand til
andre kjøretøy når du bruker scooteren. Vær spesielt på vakt og kjør langsomt hvis du kjører i områder hvor du ikke er så
kjent.
3. Ta hensyn til gående trafikanter og overhold deres rettigheter når du kjører. Unngå å overraske forbipasserende når du
kjører, spesielt barn. Ring med klokken og kjør langsommere når du passerer gående.
4. Følg sikkerhetsinstruksene i denne manualen grundig. Selskapet skal ikke være direkte ansvarlig for skade på eiendom eller
personskade, ulykker, juridiske tvister og eventuelle andre uønskede hendelser som følge av interessekonflikter forårsaket av
handlinger som det er advart mot i denne manualen.
5. Ikke lån bort scooteren til andre, hvis du ikke er sikker på at de kan kjøre scooter. Hvis du likevel låner scooteren til en
venn, er det du som har ansvaret for hans eller hennes sikkerhet, og det er viktig at du lærer han eller henne hvordan man
kjører på en scooter og sørger for at de bruker hjelm og sikkerhetsutstyr.
6. Sjekk om scooteren er i orden før du bruker den. Stopp bruk med det samme, hvis du finner løse deler, svakt batteri,
langsom lekkasje i hjulene eller meget slitte deler, overdrevne lyder fra styret eller andre feil og mangler. Kontakt
kundeservice for veiledning og vedlikeholdstjenester.
Når du legger scooteren sammen, må du først slå av strømmen, holde på røret og dra opp foldenøkkelen og hekte scooter-
hengslen til kroken på bakskjermen. Når du slår den opp igjen, må du holde på kroken på bakskjermen og deretter hekte av
scooter-kroken. Så holder du røret i vertikal stilling og fester sammenleggingsmekanismen.
Den sammenlagte scooteren kan flyttes ved å holde om styret.

NO-13
NO-14
10/- Reparasjon og vedlikehold
Rengjøring og oppbevaring av elektrisk scooter
Hvis scooteren er skitten, kan du vaske den med en klut og litt rent såpevann. Hvis det er skitt som er vanskelig å få av, kan du smøre tannpasta over skitten og
børste det av med en tannbørste (det kan ta litt tid og du må børste grundig). Deretter rengjør du med en våt klut. Skraper og riper på plastdelene kan pusses med
sandpapir eller andre slipemidler.
Tips: Alkohol, bensin, parafin eller andre etsende, flyktige kjemiske løsemidler skal ikke brukes til rengjøring. Utseendet og elementer inni produktet kan bli alvorlig
skadet. Trykkvannpistolen skal ikke brukes til rengjøring. Når den elektriske scooteren rengjøres med vann, må den være av, l adekabelen må kobles fra og
gummidekslet på ladedekslet må være festet. Ellers kan det oppstå kraftige elektriske støt og vannskader.
Den elektriske scooteren må lagres på et tørt og kjølig sted når den ikke er i bruk. Unngå å la den stå ute i lenger perioder. Sollys, overoppheting og
meget lave temperaturer i utemiljøer, vil gjøre at scooteren hurtig vil se gammel ut. Dessuten vil holdbarheten til dekkene og elektronikken reduseres.
Hvis bremsene er for stramme, kan du løsne dem ved å skru skruene til bremseskiven mot urviseren med en M5 sekskantnøkkel. Løsne bremsekabelen litt for å forkorte
den blottede enden og fest deretter skruene igjen. Hvis bremsen er for løs, løsner du skivebremsene, drar bremsekabelen slik at den blottede enden blir litt letter og
deretter strammer du skruene igjen.
Batterivedlikehold
1. Ikke bruk batterier fra andre modeller eller merker, for det kan redusere sikkerheten.
2. Ikke ta på batterikontaktene. Du må heller ikke åpne eller punktere batteriene. Unngå kortslutning som oppstår når metall kommer i kontakt med batteriet.
Kortslutninger kan skade batteriet og føre til skader og ulykker.
3. Bruk kun laderen som følger med produktet. Bruk av andre ladere øker risikoen for skade og brann.
4. Batterier må deponeres i samsvar med de lokale miljøregler. Det er viktig at batterier deponeres på korrekt måte.
5. Batterienes levetid forlenges, hvis du lader dem opp etter bruk og før du lagrer produktet.
Batteriene må ikke brukes ved temperaturer over 50 ℃eller under -20 ℃(f.eks. må du ikke plassere en elektrisk scooter eller dens batterier i en bil om sommeren), fordi
det kan skade scooteren, overopphete batteriene og øke brannfaren. Hvis scooteren ikke er brukt på over en måned, bør du lade batteriet før bruk. La scooteren stå på
et kjølig og tørst sted og lad den hver andre måned som et minimum. Ellers kan batteriene skades og slike skader dekkes ikke av garantien.
Lad den opp før batteriet er helt flatt og hold batteriet oppladet. Det vil forlenge batteriets levetid. Batteriet yter lengre og bedre ved romtemperatur enn ved lavere
temperaturer. Faktisk vil batteriytelsen mer enn halveres ved -20 ℃i forhold til ved romtemperatur. Når temperaturen stiger, vil også batteriet bli bedre.
Tips: Scooterens batteri vil være flatt etter 120-180 dager på standby. En smart-chip på innsiden scooteren registrerer batteristatus. Hvis batteriet ikke lades opp over
lang tid, kan føre til at det ikke lenger kan lades opp. Hvis det ikke lades opp tidsnok, vil det mest sannsynlig skades av overopplading. Slike skader kan ikke repareres
og dekkes ikke av garantien. (Merk: Batteriet må ikke åpnes. Det kan føre til alvorlige ulykker forårsaket av elektrisk sjokk og kortslutning.).
Hvis styret rister når du kjører, må du stramme de to skruene på sammenleggingsmekanismen med en M5 sekskantnøkkel.

NO-15
NO-16
11. Innhold 12. Slik monteres setet (verktøyet er ikke inkludert)
1. Sete-delene a, b, c 2. Sett stangen b i setet a 3. Sett setestangen vertikalt på setet
a,
og stram med en skiftenøkkel.
4. Sett setet i setestangen c, og stram
skuen og trykk ned seteklemmen som
vist på bildet.
5. Nå er setet festet 6.Sett setet på scooteren
i åpningen på scooterens
fotskammel.
7. Åpne sikkerhetsringen. 8. Dra i håndtaket og
skyv setestangen nedover.
1. Maksimal kjørehastighet er målt ved en temperatur på 25℃, med 60 kg belastning, full elektrisk spenning og flatt underlag. Faktorer som kjørevaner,
miljømessige svingninger i temperatur, underlagets tilstand, belastning på scooteren osv. vil påvirke maksimal hastighet.
2. Kjøredistanse er målt ved en temperatur på 25℃, ca. 15 km/t, med 60 kg belastning og flatt underlag. Faktorer som kjørevaner, temperatur i
omgivelsene, underlagets tilstand, belastning på scooteren osv. vil påvirke hvor langt scooteren kan kjøre.
3. Stigningen er målt ved en temperatur på 25℃, med 60 kg belastning. Faktorer som kjørevaner, omgivende temperatur, belastning osv. vil påvirke hvor stor
stigning scooteren kan klare.
9. Stram skruer med
sekskantnøkkel.
10. Fest håndtaket. 11. Lås sikkerhetsringen. 12. Montering av setet er fullført.
Ytelse-indikator
Elem
ent
Data om den elektiske scooteren
Mål
Lengde x bredde x høyde
116 x 43 x 120cm
Sammenlagt Lengde * bredde * høyde
116 x 43 x 49cm
Vekt
Scooterens vekt 13,9 kg
Krav til bruk
Maks belastning
100 kg
Brukers høyde
140-200 cm
Hoveddata
Maksimal hastighet
20 km/t
Maksimal distanse
20-25 km
Maksimal stigning
15°
Passende terreng
Sementveier, asfaltveier, flate jordveier, trinn
lavere enn 1 cm, grøfter som er mindre enn 3
cm brede
Brukstemperatur
-10-40℃
Lagringstemperatur
-10-40℃
Batterienhet-data
Merkespenning
36V
Maksimal ladespenning
42V
Nominell kapasitet
7.5AH 270WH
Intelligent batteristyringssystem
Sikring mot unormal temperatur
/automatisk dvale ved
underspenning/beskyttelse mot overspenning
og overutladning
Motor
Merkeeffekt
350 W
Lading
Merkeeffekt
63W
Nominell inngangseffekt
100-240VAC
Merkespenning
42V
Merkestrøm
1,5A
Sertifiseringer
CE,ROHS
Ladetid
5,5-6,5 timer

NO-17 NO-18
Dette merket betyr at produktet ikke må deponeres med vanlig husholdningsavfall i EØS-området. For å unngå skade på
miljø og mennesker, er det viktig at dette produktet gjenvinnes. Lever enheten inn til en miljøstasjon eller ta kontakt med butikken
hvor du kjøpte det. De kan ta seg av produktet for gjenvinning.
AS WILFA
Industriveien 25
1481 Hagan
Norge

SE-1
SE-2
SE
Innehåll 1. Elscooter och tillbehör
Bruksanvisning
1 Elscooter och tillbehör. ................................................................................................................. 2
2 Funktione .................................................................................................................................... r3
3 Monterin ........................................................................................................................................ g4
4 Laddning ...................................................................................................................................... 5
5 Träna på att köra. .............................................................................................................................. 5
6 Säkerhetsrisker (Varning! Undvik). ................................................................................................. 7
7 Farliga situationer. ........................................................................................................................ 9
8 Säkerhetsanvisninga .................................................................................................................... r11
9 Hopfällning & uppfällning ............................................................................................................. 12
10 Reparation och underhåll. ............................................................................................................ 13
11 Specifikationer. ............................................................................................................................. 15
12 Anvisningar för sadelmontering (tillbehör) .................................................................................... 16
Kontrollera alltid att produkten i förpackningen är i gott skick
och att alla delar finns. Kontakta kundtjänst om någon del
saknas eller är skadad
Tillbehör
skruv insexnyckel
Nätadapter

SE-5
SE-6
4. Laddning
Ta ur gummipluggen Sätt i laddningskontakten Ladda batteriet och
sätt sedan tillbaka gummipluggen
efter slutförd laddning
2. Stå med ena foten på fotbrädan och ha
andra foten i marken.
3. När elscootern börjar rulla lyfter du upp foten
från marken och placerar den bakom den
främre foten på fotbrädan. Tryck försiktigt på
gasreglaget när du känner att du står stadigt
och har balans.
5. Träna på att köra
Använd alltid hjälm och
säkerhetsutrustning för att minska risken
för skador vid elscooterkörning. Se bild.
1. Tryck på strömbrytaren för att sätta på elscootern
och kontrollera sedan batteriindikatorn.
4. Släpp upp gasreglaget för att minska
hastigheten sakta, se till att ha ett säkert grepp
om handbromsen till vänster sida av styret så
att du kan nödbromsa.
5. Luta kroppsvikten åt det håll du ska
svänga och vrid styret sakta.

6. Säkerhetsrisker (Varning! Undvik)
Undvik att köra
elscootern i regn.
Kör inte fort på underlag som inte lämpar sig för detta eller om det förekommer
hinder i form av exempelvis potthål, farthinder eller trösklar. Håll en låg hastighet
(5–10 km/h) på ojämna vägbanor. Genom att böja knäet lätt, kan du enklare
anpassa dig vid skumpiga underlag.
Var uppmärksam så att du inte
slår i huvudet i en dörrkarm eller
liknande
Kör inte fort i nerförsbacke.
Häng inte ryggsäcken eller andra tunga föremål på styret. Vid körning – ha båda fötterna stadigt placerade på
fotbrädan, lyft inte upp ena foten i luften eller sätt ner den i
marken under färd.
höga hinder. SE-7 SE-8
Tryck inte på gasreglaget när du leder elscootern.
Undvik hinder när du kör elscootern.

SE-9
SE-10
7. Farliga situationer (Undvik dessa!)
Elscootern får inte köras på trafikerade vägar eller
i områden där det förekommer både
gångtrafikanter och bilar.
Kör inte genom vattensamlingar vars djup
överstiger 2 cm.
Stå inte på den bakre stänkskärmen och använd den
inte som broms.
Håll alltid båda händerna på styret.
Vidrör inte bromsskivan.
Försök aldrig köra elscootern uppför eller nerför
trappor eller över hinder.
Gör inga tvära svängar vid körning i hög
hastighet.
Endast en person i taget får färdas på elscootern.
All skjutsning är strängt förbjudet, oavsett ålder
och storlek på eventuella passagerare.

SE-11
SE-12
8. Säkerhetsanvisninga r9 Hopfällning & uppfällning
1. En elscooter klassas inte som ett fordon utan är endast avsedd att användas för fritidsbruk. Men om du kör den i offentliga
miljöer uppvisar den fordonsliknande egenskaper vilket bidrar till att elscootern är utsatt för samma potentiella säkerhetsrisker
som andra fordon. Följ anvisningarna i den här bruksanvisningen för att garantera både din egen och andras säkerhet i så hög
grad som möjligt och följ även alltid trafikbestämmelserna vid användning av elscootern.
2. Samtidigt är det viktigt att du förstår att du vid körning på allmänna vägar eller i offentliga miljöer, även kan vara utsatt för
risker orsakade av andras agerande och beteende i trafiken trots att du följer den här guiden för säker körning. På samma
sätt som vi kan bli skadade av andra fordon när vi går eller cyklar kan vi även bli det när vi kör elscooter. Ju högre hastighet
desto längre bromssträcka. Vid nödbromsning på slät yta kan hjulen slira och du kan förlora balansen och falla. Därför är det
vid körning av elscootern viktigt att vara uppmärksam, hålla en lämplig hastighet och ett säkert avstånd till andra fordon och
gångtrafikanter. Var uppmärksam och kör i låg hastighet när du kör in i områden du inte känner till.
3. Respektera gångtrafikanters rättigheter i trafiken när du kör elscootern. Undvik att vid omkörning skrämma förbipasserande,
framförallt barn. Sakta ner och använd klockan för att signalera när du passerar gångtrafikanter.
4. Följ säkerhetsanvisningarna i den här bruksanvisningen noga. Företaget tar inget direkt ansvar för eventuella person- eller
materialskador, olyckor, rättsliga tvister eller andra negativa följder som orsakas till följd av intressekonflikter vid underlåtelse
att följa säkerhetsanvisningarna och respektera varningarna i den här bruksanvisningen.
5. Låna inte ut elscootern till personer som inte vet hur man använder den på ett säkert sätt. Detta för att undvika
personskada. Om du lånar ut elscootern till en kompis, ta ansvar för dennas säkerhet, lär hen hur man kör elscootern
säkert och uppmana hen att använda hjälm och säkerhetsutrustning.
6. Utför alltid en grundläggande kontroll av elscootern innan du använder den. Sluta genast använda elscootern om du
märker något av följande: lösa delar, avsevärt förkortad livslängd hos batteriet, pyspunka på däcken, kraftigt slitage på
däcken. Avbryt även all användning om du noterar tecken på onormal funktion, till exempel att styrningen är påverkad,
konstiga ljud m.m.. Kontakta kundtjänst för professionell vägledning eller underhållstjänster.
Innan du fäller ihop elscootern måste du stänga av den. Ta sedan tag i styrstången och dra upp fällspaken, sätt fast scooterhaken
i haken på den bakre stänkskärmen. När du ska fälla upp elscootern håller du i haken på den bakre stänkskärmen och drar bort
haken på scootern från denna. Fäll sedan upp röret till lodrätt läge och fixera fällmekanismen.
Lyft och/eller bär den hopfällda elscootern genom att hålla den ordentligt i styrstången med ena handen eller båda händerna.

SE-13
SE-14
10.Reparation och underhåll
Rengöring och förvaring av elscootern
Om ytan på elscootern är smutsig torkar du av den med en mjuk trasa fuktad med rent vatten. Om smutsen är svår att få bort – sätt på tandkräm på ytan och borsta
sedan bort fastgrodd smuts med en tandborste. Avsluta genom att rengöra ytan med en fuktad trasa. Om det är repor på någon av plastdelarna, kan du använda
sandpapper eller liknande slipmaterial för att polera bort dessa.
Tips! Du får inte använda alkohol, bensin, fotogen eller andra frätande eller flyktiga kemiska lösningsmedel för att rengöra elscootern. Detta kan allvarligt skada
både elscooterns utseende och dess invändiga struktur Högtryckstvätt får aldrig användas för rengöring av elscootern. Vid rengöring av elscootern måste den vara
avstängd, nätadaptern frånkopplad och gummipluggen som skyddar laddningsporten sitta i. I annat fall föreligger risk för allvarlig personskada eller materialskada
genom elstöt eller vattenskador.
När elscootern inte används, ska den förvaras på en torr och sval plats. Undvik att förvara den utomhus längre perioder. Utomhusmiljöer med solexponering/stark
värme/stark kyla
får däcken och utseendet på elscootern att åldras fortare och minskar livslängden hos elscootern och dess batteri.
Om du känner att bromsarna sitter för hårt, använd M5-insexnycklen för att lossa skruvarna på tryckplattan på bromsskivans stödyta. Lossa bromskabeln en aning för att
korta ner dess exponerade längd. Dra sedan åt skruvarna igen. Om du känner att bromsarna sitter för löst, lossar du skruvarna på tryckplattan, drar bromskabeln så att
dess exponerade längd förlängs en smula. Dra sedan åt skruvarna igen.
Batteriunderhåll
1. Använd inte batterier av andra typer eller märken då detta är förenat med en säkerhetsrisk.
2. Vidrör inte batterikontakterna. Försök aldrig öppna eller sticka hål på batterihöljet. Undvik kortslutning orsakade av att metallföremål kommer i kontakt med batteriet.
Risk för personskada och/eller skada på batteriet.
3. Enbart originalnätadaptrar får användas för laddning – annars föreligger risk för materialskada och/eller brandrisk.
4. Förbrukade batterier måste kasseras i enlighet med gällande miljölagstiftning eftersom de innehåller starkt miljöförorenande ämnen. Värna om miljön och lämna in
förbrukade batterier på närmaste återvinningsstation.
5. Ladda och förvara batteriet korrekt efter användning. Detta bidrar till att förlänga batteriets livslängd.
Utsätt inte batterier för temperaturer över 50 ℃eller under -20 ℃(placera till exempel inte elscootrar och/eller deras batterier i bilen under sommaren). Detta kan leda till
att batteriet överhettas och slutar fungera och till och med utgöra en brandrisk. Om batteriet inte har använts på över 30 dagar måste det först laddas. Förvara batteriet
på en sval och torr plats och ladda det minst en gång varannan månad (60 dagars intervall), annars kan batteriet ta skada och en sådan skada omfattas inte av
garantin.
Ladda batteriet innan det är helt urladdat. Genom att hålla batteriet laddat kan du förlänga dess livslängd. Vidare fungerar batteriet bättre och längre i rumstemperatur
och sämre och kortare om den omgivande temperaturen är kall. Vid en temperatur på -20 ℃är batteriets livslängd och prestanda normalt endast hälften eller lägre
jämfört med vid rumstemperatur. När temperaturen stiger återställs batteriet och dess prestanda.
Tips! Batteriets laddning tar slut efter 120–180 dagars förvaring av elscootern i standby. Det finns ett smart chips inbyggt i batteriet som registrerar dess laddnings-
och urladdningsdata. Om batteriet inte har laddats på länge leder det till en skada som gör att batteriet inte längre går att ladda. Om batteriet inte laddas i tid, kommer
det sannolikt att skadas av djupurladdning. En sådan skada går inte att reparera och täcks inte av garantin. (Obs! Endast en auktoriserad fackman får ta loss höljet på
batteripaketet eftersom det föreligger risk för elstöt, kortslutning eller till och med risk för person- eller materialskada!)
Om styrstången på elscootern skapar under körning, dra åt de två skruvarna på fällmekanismen med en M 5-insexnyckel.

SE-15
SE-16
11. Specifikationer 12. Instruktioner för sadelmontering (tillbehör som ej medföljer)
1. Sadelkomponenter a, b, c 2. Sätt in sadelröret b i sadeln a 3.Se till att sadelröret b är vertikalt i
förhållande till sadeln a,
och dra sedan åt med en skiftnyckel.
4. Sätt i sadelröret i sadelstången c,
dra åt skruvspindeln och tryck ner
sadelklämman såsom bilden visar.
5. Sadeln är nu monterad 6.Sätt i den monterade sadelns
nederdel
i det för ändamålet avsedda hålet
på fotbrädan.
7. Öppna säkerhetsringen. 8. Dra för att öppna det fixerade greppet och
tryck ner sadelstången.
1. Maximal körhastighet mäts vid en temperatur på 25℃, belastning på 60 kg, fulladdat batteri och plan trottoar. Faktorer som körvanor, omgivande
temperatur, vägens beskaffenhet, last o.s.v. påverkar den maximala körhastigheten.
2. Räckvidden mäts vid en temperatur på 25℃, vid en hastighet på ca 15 km/h, belastning på 60 kg och plan trottoar. Faktorer som körvanor,
omgivande temperatur, vägens beskaffenhet, last o.s.v. påverkar räckvidden vid kontinuerlig körning.
3. Lutningskapacitet mäts vid en temperatur på 25℃ och belastning på 60 kg. Faktorer som körvanor, omgivande temperatur, belastning påverkar den maximala
lutningskapaciteten.
9. Dra åt skruven med en
insexnyckel.
10. Stäng det fixerade greppet 11. Stäng säkerhetsringen. 12.Nu är sadeltillbehöret komplett monterat.
Prestandaindikatorer
Komponent
Elscooterns tekniska data
Mått
Längd * bredd * höjd
120 cm
Längd * bredd * höjd hopfälld
49 cm
Vikt
Scootervikt
13,9 kg
Krav för att få köra
elscootern
Max. belastning
100 kg
Minimilängd på föraren
140–200 cm
Uppgifter
Max. körhastighet:
• 20km/h.
Max. avstånd
20–25 km
Maximal lutning
15°
Lämplig terräng
Betongvägar, asfaltsvägar, vägar med stampad
jord, nivåer lägre än 1 cm, diken mindre än 3 cm
i bredd
Användningstemperatur
-10–40℃
Förvaringstemperatur
-10–40℃
Batteridata
Märkspänning
36 V
Max. laddningsspänning
42 V
Nominell kapacitet
7,5 AH /270 WH
Smart batterihanteringssystem
Skydd mot onormal temperatur/kortslutning
/underspänning automatisk
viloläge/överladdning och djupurladdning
Motordata
Märkeffekt
350 W
Nätadapterdata
Märkeffekt
63 W
Nominell inspänning
100–240 VAC
Nominell utspänning
42 V
Märkström
1,5 A
certifieringar
CE, ROHS
Laddningstid
5,5–6,5 timmar

SE-17 SE-18
Denna märkning anger att produkten inom EU inte får kasseras i det vanliga hushållsavfall. För att förhindra
skador på miljö och människor ska produkten lämnas in och återvinnas i enlighet med gällande miljöbestämmelser. Den
uttjänta produkten kan lämnas på angivna återvinningsanläggningar eller lämnas till din lokala återförsäljare. Där kan du
lämna produkten för miljövänlig återvinning.
Wilfa Sverige AB
Traktorvägen 6B 4 trp.
226 60 Lund

DK-1
DK-2
DK
Indhold 1. Elektrisk løbehjul og tilbehør
Brugervejledning
1 Elektrisk løbehjul og tilbehør. ....................................................................................................... 2
2 Funktioner .................................................................................................................................... 3
3 Samling ........................................................................................................................................... 4
4 Opladning ..................................................................................................................................... 5
5 Kørevejledning. ................................................................................................................................. 5
6 Sikkerhedsrisici (Forsigtig: Undgå). ................................................................................................ 7
7 Farlige handlinger. ........................................................................................................................ 9
8 Sikkerhedsanvisninger ................................................................................................................. 11
9 Sammenfoldning og udklapning ................................................................................................... 12
10 Reparation og vedligeholdelse. ................................................................................................... 13
11 Parametertabel. ............................................................................................................................ 15
12 Vejledning i samling af sæde (tilbehør) ....................................................................................... 16
Kontroller omhyggeligt, at produktet i pakken er i god stand.
Kontakt serviceafdelingen, hvis der mangler dele eller dele
er beskadiget
Tilbehør
skrue Skruenøgle
Oplader
