Wilo Wilo-Safe WS 5-24 Yonos PICO User manual

Wilo-Safe WS 5-24 Yonos PICO
Pioneering for You
4 235 691-Ed.01 / 2019-11-Wilo
de Einbau- und Betriebsanleitung
en Installation and operating instructions

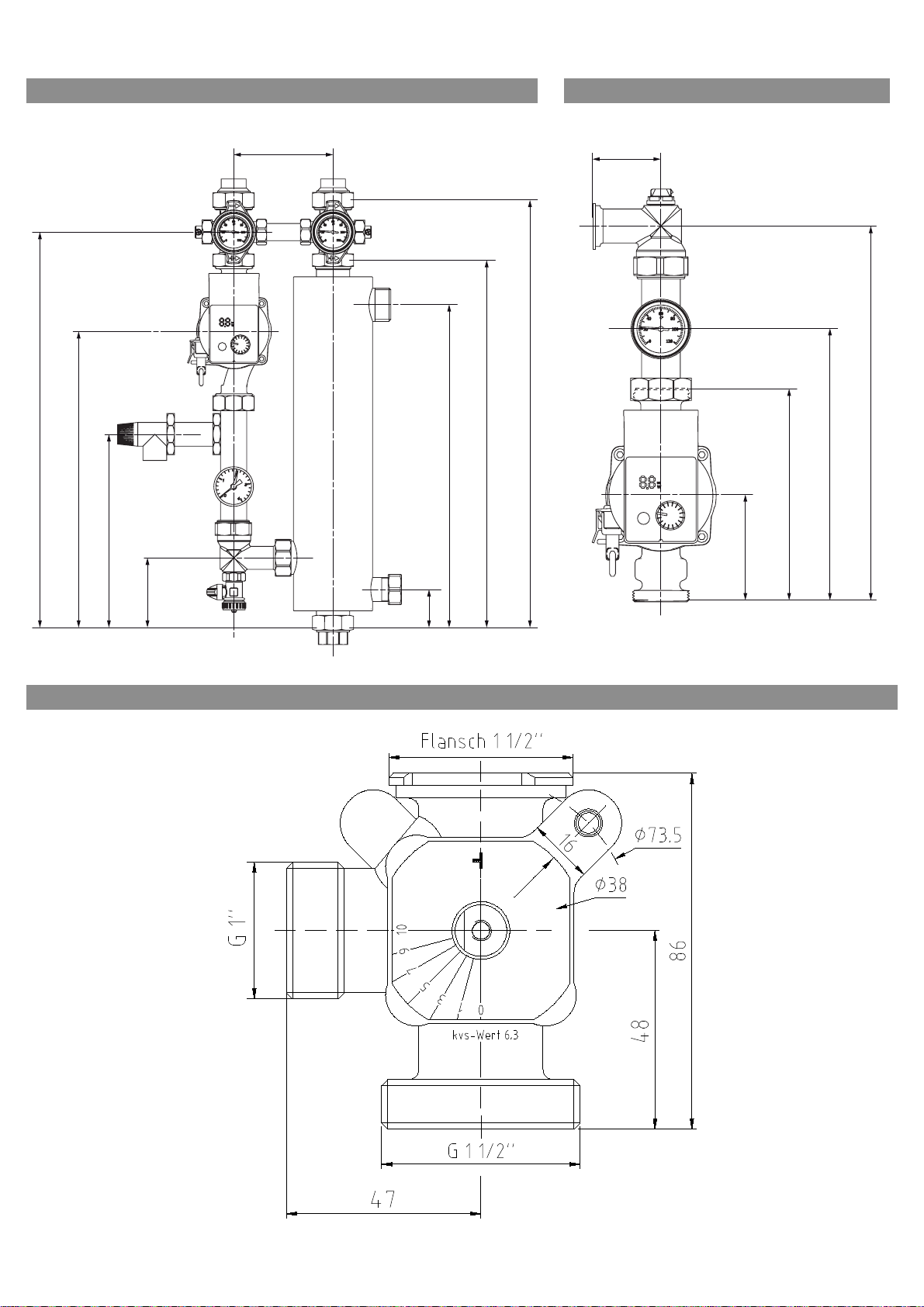

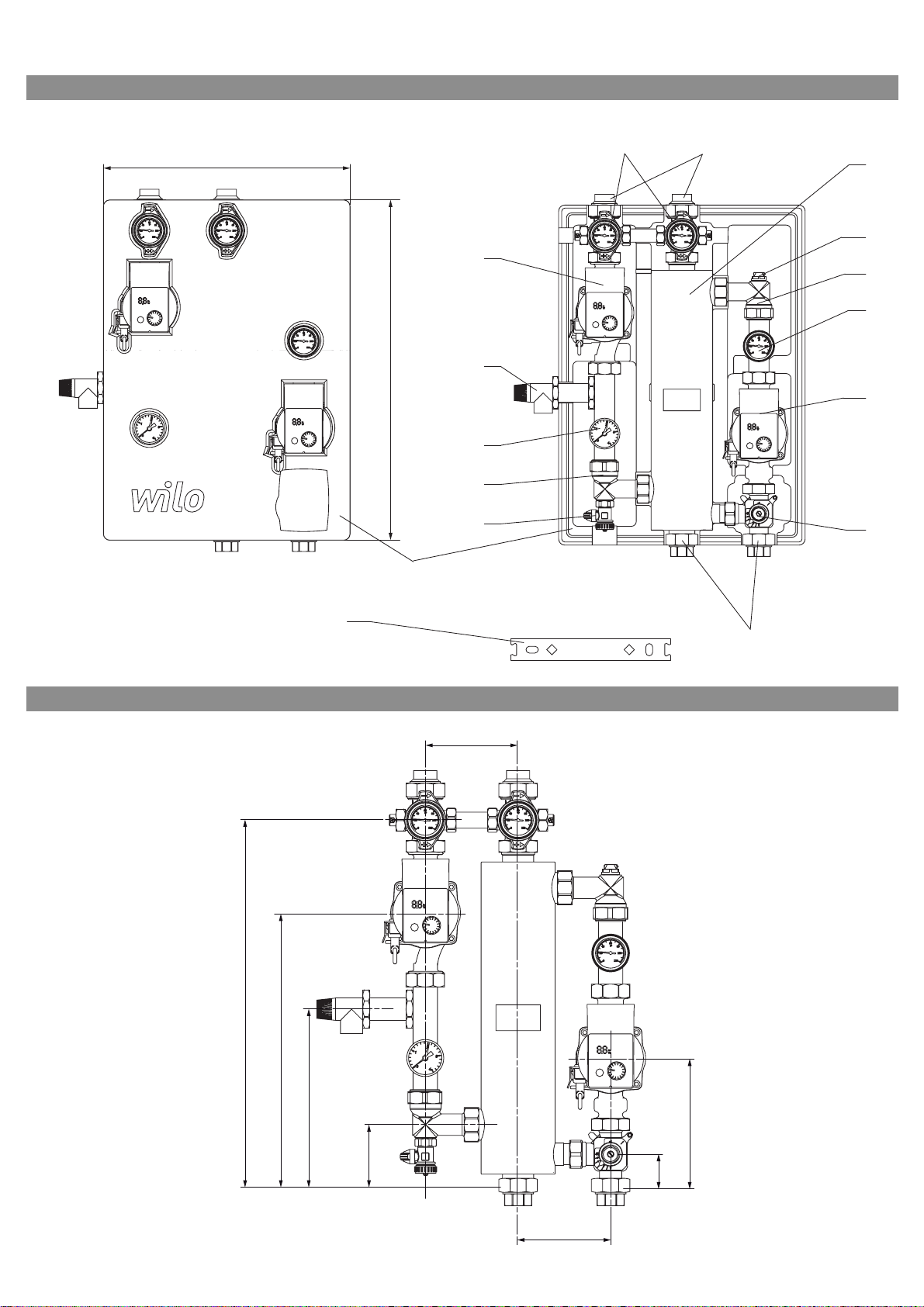

Fig. 1:
Fig. 2:
400
552
15
14
6
8
5
4
3
27
11
13
12
9
10
1
7
125
48
178
125
499,5
374
244
88

Fig. 3: Fig. 4:
Fig.5:
408
48
464
540
125
499,5
374
244
88
58
90
180
232
320

112
de Einbau- und Betriebsanleitung 3
en Installation and operating instructions 10

Deutsch
Einbau- und Betriebsanleitung Wilo-Safe WS 5-24 Yonos PICO 3
Einbau- und Betriebsanleitung
1 Allgemeines
Über dieses Dokument
Die Sprache der Originalbetriebsanleitung ist
Deutsch. Alle weiteren Sprachen dieser Anleitung
sind eine Übersetzung der Originalbetriebsanlei-
tung.
Die Einbau- und Betriebsanleitung ist Bestandteil
des Produktes. Sie ist jederzeit in Produktnähe
bereitzustellen. Das genaue Beachten dieser
Anweisung ist Voraussetzung für den bestim-
mungsgemäßen Gebrauch und die richtige Bedie-
nung des Produktes.
Die Einbau- und Betriebsanleitung entspricht der
Ausführung des Produktes und dem Stand der
zugrunde gelegten sicherheitstechnischen Vor-
schriften und Normen bei Drucklegung.
EG-Konformitätserklärung:
Eine Kopie der EG-Konformitätserklärung ist
Bestandteil dieser Betriebsanleitung.
Bei einer mit uns nicht abgestimmten technischen
Änderung der dort genannten Bauarten oder Mis-
sachtung der in der Betriebsanleitung abgegebe-
nen Erklärungen zur Sicherheit des Produktes/
Personals verliert diese Erklärung ihre Gültigkeit.
2Sicherheit
Diese Betriebsanleitung enthält grundlegende
Hinweise, die bei Montage, Betrieb und Wartung
zu beachten sind. Daher ist diese Betriebsanlei-
tung unbedingt vor Montage und Inbetriebnahme
vom Monteur sowie dem zuständigen Fachperso-
nal/Betreiber zu lesen.
Es sind nicht nur die unter diesem Hauptpunkt
Sicherheit aufgeführten allgemeinen Sicherheits-
hinweise zu beachten, sondern auch die unter den
folgenden Hauptpunkten mit Gefahrensymbolen
eingefügten, speziellen Sicherheitshinweise.
2.1 Kennzeichnung von Hinweisen in der
Betriebsanleitung
Symbole:
Allgemeines Gefahrensymbol
Gefahr durch elektrische Spannung
HINWEIS
Signalwörter:
GEFAHR!
Akut gefährliche Situation.
Nichtbeachtung führt zu Tod oder schwersten
Verletzungen.
WARNUNG!
Der Benutzer kann (schwere) Verletzungen
erleiden. 'Warnung' beinhaltet, dass (schwere)
Personenschäden wahrscheinlich sind, wenn der
Hinweis missachtet wird.
VORSICHT!
Es besteht die Gefahr, das Produkt/die Anlage zu
beschädigen. 'Vorsicht' bezieht sich auf mögli-
che Produktschäden durch Missachten des Hin-
weises.
HINWEIS: Ein nützlicher Hinweis zur Handhabung
des Produktes. Er macht auch auf mögliche
Schwierigkeiten aufmerksam.
Direkt am Produkt angebrachte Hinweise wie z.B.
•Drehrichtungspfeil,
• Kennzeichen für Anschlüsse,
• Typenschild,
•Warnaufkleber,
müssen unbedingt beachtet und in vollständig
lesbarem Zustand gehalten werden.
2.2 Personalqualifikation
Das Personal für die Montage, Bedienung und
Wartung muss die entsprechende Qualifikation für
diese Arbeiten aufweisen. Verantwortungsbe-
reich, Zuständigkeit und Überwachung des Perso-
nals sind durch den Betreiber sicherzustellen.
Liegen dem Personal nicht die notwendigen
Kenntnisse vor, so ist dieses zu schulen und zu
unterweisen. Falls erforderlich kann dies im Auf-
trag des Betreibers durch den Hersteller des Pro-
duktes erfolgen.
2.3 Gefahren bei Nichtbeachtung der
Sicherheitshinweise
Die Nichtbeachtung der Sicherheitshinweise kann
eine Gefährdung für Personen, die Umwelt und
Produkt/Anlage zur Folge haben. Die Nichtbeach-
tung der Sicherheitshinweise führt zum Verlust
jeglicher Schadenersatzansprüche.
Im Einzelnen kann Nichtbeachtung beispielsweise
folgende Gefährdungen nach sich ziehen:
• Gefährdungen von Personen durch elektrische,
mechanische und bakteriologische Einwirkungen.
• Gefährdung der Umwelt durch Leckage von
gefährlichen Stoffen.
• Sachschäden.
• Versagen wichtiger Funktionen des Produktes/der
Anlage.
• Versagen vorgeschriebener Wartungs- und Repa-
raturverfahren.
2.4 Sicherheitsbewusstes Arbeiten
Die in dieser Betriebsanleitung aufgeführten
Sicherheitshinweise, die bestehenden nationalen
Vorschriften zur Unfallverhütung sowie eventu-
elle interne Arbeits-, Betriebs- und Sicherheits-
vorschriften des Betreibers sind zu beachten.
2.5 Sicherheitshinweise für den Betreiber
Dieses Gerät kann von Kindern ab 8 Jahren und
darüber sowie von Personen mit verringerten phy-
sischen, sensorischen oder mentalen Fähigkeiten
oder Mangel an Erfahrung und Wissen genutzt
werden, wenn sie beaufsichtig oder bezüglich des
sicheren Gebrauchs des Geräts unterwiesen wur-
den und sie die daraus resultierenden Gefahren
verstehen. Kinder dürfen nicht mit dem Gerät

Deutsch
4WILO SE 11/2019
spielen. Reinigung und Benutzerwartung dürfen
nicht von Kindern ohne Beaufsichtigung durchge-
führt werden.
• Führen heiße oder kalte Komponenten am Produkt/
der Anlage zu Gefahren, müssen diese bauseitig
gegen Berührung gesichert sein.
• Berührungsschutz für sich bewegende Komponen-
ten (z.B. Kupplung) darf bei sich im Betrieb befindli-
chem Produkt nicht entfernt werden.
• Leckagen (z.B. Wellendichtung) gefährlicher Förder-
medien (z.B. explosiv, giftig, heiß) müssen so abge-
führt werden, dass keine Gefährdung für Personen
und die Umwelt entsteht. Nationale gesetzliche
Bestimmungen sind einzuhalten.
• Leicht entzündliche Materialien sind grundsätzlich
vom Produkt fernzuhalten.
• Gefährdungen durch elektrische Energie sind auszu-
schließen. Weisungen lokaler oder genereller Vor-
schriften (z.B. IEC, VDE usw.) und der örtlichen
Energieversorgungsunternehmen sind zu beachten.
2.6 Sicherheitshinweise für Montage- und
Wartungsarbeiten
Der Betreiber hat dafür zu sorgen, dass alle Mon-
tage- und Wartungsarbeiten von autorisiertem
und qualifiziertem Fachpersonal ausgeführt wer-
den, das sich durch eingehendes Studium der
Betriebsanleitung ausreichend informiert hat.
Die Arbeiten an dem Produkt/der Anlage dürfen
nur im Stillstand durchgeführt werden. Die in der
Einbau- und Betriebsanleitung beschriebene Vor-
gehensweise zum Stillsetzen des Produktes/der
Anlage muss unbedingt eingehalten werden.
Unmittelbar nach Abschluss der Arbeiten müssen
alle Sicherheits- und Schutzeinrichtungen wieder
angebracht bzw. in Funktion gesetzt werden.
2.7 Eigenmächtiger Umbau und
Ersatzteilherstellung
Eigenmächtiger Umbau und Ersatzteilherstellung
gefährden die Sicherheit des Produktes/Personals
und setzen die vom Hersteller abgegebenen
Erklärungen zur Sicherheit außer Kraft.
Veränderungen des Produktes sind nur nach
Absprache mit dem Hersteller zulässig. Originaler-
satzteile und vom Hersteller autorisiertes Zubehör
dienen der Sicherheit. Die Verwendung anderer
Teile hebt die Haftung für die daraus entstehen-
den Folgen auf.
2.8 Unzulässige Betriebsweisen
Die Betriebssicherheit des gelieferten Produktes
ist nur bei bestimmungsgemäßer Verwendung
entsprechend Abschnitt 4 der Betriebsanleitung
gewährleistet. Die im Katalog/Datenblatt angege-
benen Grenzwerte dürfen auf keinen Fall unter-
bzw. überschritten werden.
3 Transport und Zwischenlagerung
HINWEIS: Die Wilo-Safe-Isolierung dient nicht nur
als Transportschutz, sondern gleichzeitig als Wär-
meisolierung in der fertig montierten Anlage.
Deshalb nicht wegwerfen!
Sofort nach Erhalt des Produktes:
• Produkt auf Transportschäden überprüfen,
• Bei Transportschäden die notwendigen Schritte
innerhalb der entsprechenden Fristen beim Spedi-
teur einleiten.
VORSICHT! Gefahr von Sachschäden!
Unsachgemäßer Transport und unsachgemäße
Zwischenlagerung können zu Sachschäden am
Produkt führen.
• Das Produkt ist gegen Feuchtigkeit und mecha-
nische Beschädigung zu schützen.
• Es darf keinen Temperaturen außerhalb des
Bereiches von –10°C bis +50°C ausgesetzt wer-
den.
4 Bestimmungsgemäße Verwendung
Heizsysteme können in verschiedene Heizkreise
unterteilt sein, wie für Heizkörper, Trinkwasser-
speicher, Fußbodenheizung. Die Heizkreise sind
jedoch miteinander verbunden, so dass das glei-
che Heizungswasser durch alle Heizkreise fließt.
Dieses Konzept ist oft mit Nachteilen verbunden,
weil durch die Kunststoffrohre der Fußbodenhei-
zung Luft diffundiert. Durch die ständige Sauer-
stoffzufuhr befindet sich im Heizungswasser ein
sehr hoher Sauerstoffanteil. Dies führt zu Korros-
ion an den Innenwandungen vor allem der Heiz-
körper. Der Rost löst sich ab und zirkuliert mit dem
Heizungswasser durch das gesamte System. Es
kommt zur Verschlammung des Heizkessels, der
Leitungen sowie zu vorzeitigem Verschleiß der
Umwälzpumpen und Umschaltventile.
Diesen Nachteil beseitigt die Systemtrennung
Wilo-Safe wirkungsvoll dadurch, dass für die Fuß-
bodenheizung ein eigener, von den übrigen Heiz-
kreisen getrennter Kreislauf geschaffen wird. Die
im Heizkessel erzeugte Wärme wird über den Wär-
metauscher WT 5-24 auf den Fußbodenheizkreis
übertragen.
Zugelassene Fördermedien sind Heizungswasser
nach VDI 2035, Wasser-/Glykolgemische im
Mischungsverhältnis 1:1. Bei Beimischungen von
Glykol sind die Förderdaten der Pumpe entspre-
chend der höheren Viskosität, abhängig vom pro-
zentualen Mischungsverhältnis zu korrigieren.
Nur Markenware mit Korrosionsschutz-Inhibito-
ren verwenden, Herstellerangaben beachten.
Bei Verwendung anderer Fördermedien ist die
Freigabe durch WILO erforderlich.
Zur bestimmungsgemäßen Verwendung gehört
auch die Einhaltung dieser Anleitung.
Jede darüber hinausgehende Verwendung gilt als
nicht bestimmungsgemäße Verwendung.

Deutsch
Einbau- und Betriebsanleitung Wilo-Safe WS 5-24 Yonos PICO 5
5 Angaben über das Erzeugnis
5.1 Typenschlüssel
* Werte gerundet. Die Übertragungsleistungen Ihrer Anlage entnehmen Sie
bitte den Auslegungstabellen (bitte anfordern)
5.3 Lieferumfang
Systemtrennung WS5-24 Yonos PICO
Die Systemtrennung ist im Isolierbehälter ver-
packt, montiert und druckgeprüft.
Folgende Teile sind beigelegt:
• Sicherheitsventil,
• Befestigungselement mit 2 Sicherungsstiften,
• 2 Einlegeteile mit Lötmuffe Ø28mm x 1½“ Fl,
Sekundärkreis,
• 2 Einlegeteile 1“ IGx1½“ Fl, Primärkreis,
• Einbau- und Betriebsanleitung Systemtrennung
• Einbau- und Betriebsanleitung Umwälzpumpe
Yonos PICO Plus
Grundeinheit WSG
Die Grundeinheit ist im Isolierbehälter verpackt,
montiert und druckgeprüft.
Folgende Teile sind beigelegt:
• Sicherheitsventil,
• Befestigungselement mit 2 Sicherungsstiften,
• 2 Einlegeteile mit Lötmuffe Ø28mm x 1½“ Fl,
Sekundärkreis,
• Einbau- und Betriebsanleitung Systemtrennung
• Einbau- und Betriebsanleitung Umwälzpumpe
Yonos PICO Plus
Anschlusssatz WSA
• Anschlusssatz fertig montiert,
• Einbau- und Betriebsanleitung Umwälzpumpe
Yonos PICO Plus.
Mischer WSM
• Mischer-Erweiterung
• Einbau- und Betriebsanleitung Mischer
5.4 Zubehör
Zubehör muss gesondert bestellt werden:
• Wilo-Safe Stellmotor 230 V, 50 Hz, 6,5 VA, 5 Nm,
Stellwinkel 90°,
Detaillierte Auflistung siehe Katalog
6 Beschreibung und Funktion
6.1 Beschreibung des Produktes
In die beiden Isolierschalen kann die gesamte Ein-
heit eingepackt werden.
Die Vorteile der Systemtrennung für Fußboden-
heizungen sind:
• Keine Verschlammung der gesamten Heizungsanlage,
• Der Wärmetauscher selbst braucht keine Entlüf-
tung,
• Die gesamte Systemtrennung ist aus korrosions-
beständigem Material,
• durch die Schraubverbindungen ist die Anlage
außerordentlich montagefreundlich,
• Rechts- und Links-Einbau problemlos möglich,
• Die Schaumstoffschalung (Wilo-Safe) ist zugleich
Wärmeisolierung und Montagehilfe.
Die im nachfolgenden Abschnitt beschriebenen
Teile werden als komplette Systemtrennungs-
Einheit geliefert.
Komponenten des Wilo-Safe (Fig. 1)
Pos. 1: Wärmetauscher
Mantelmaterial Messing, Ø100 mm
außen, gerippte Schlange aus Kupferrohr
Ø22mm außen.
Anschlussfertiger Primärkreislauf (kes-
selseitig) über Rohrschlange mit jeweils 1
½“ Außengewindeanschluss für Vor- und
Rücklauf, sowie 1“ AG für Bypass des 3-
Wege-Mischers.
Anschlussfertiger Sekundärkreislauf
(Fußbodenheizungs-Kreislauf) durch
Mantelraum des WT mit 1 ½“ AG für Vor-
und Rücklauf.
Pos. 2: Multi-Armatur
1½“Fl x 1½“AG x ¾“AG x ¾“AG
Als Kugelabsperrhahn für Vor- und
Rücklauf des Sekundärkreislaufs.
Integriertes Thermometer im Griffstück.
¾“ AG mit Kappe für Anschluss eines
Ausdehnungsgefäßes. Inkl. Tauchhülse
zur Aufnahme eines zusätzlichen Tempe-
ratur-Fühlers. Auf der Rückseite befindet
sich die Aufnahmevorrichtung für die
Wandhalterung des Wilo-Safes. Die
Armaturen besitzen eine zusätzliche
Bohrung im Absperrorgan, damit auch die
Funktion eines angeschlossenen Ausdeh-
nungsgefäßes bei geschlossener Armatur
gewährleistet wird.
Pos. 3: Umwälzpumpe
Yonos PICO Plus 25/1-6 -N,
Sekundärkreislauf.
Werkstoff: Edelstahl, Kabellänge 2 m.
Beispiel: WS 5-24 Yonos PICO
WS Systemtrennung Wilo-Safe
5-24 Wärmeleistung 5-24 kW
Yonos PICO Eingesetzte Pumpe Yonos PICO Plus
5.2 Technische Daten
Nennleistung:* z.B. bis max. 26 kW bei:
sekundärseitig (Fußbodenheizkreis) Q = 2,2 m3/h
Temperatur: Vorlauf TV= 45 °C
Rücklauf TR= 35 °C
primärseitig Q = 1,1 m³/h
Temperatur: Vorlauf TV= 80 °C
Rücklauf TR= 60 °C
max. Betriebsdruck 6 bar (600 kPa)
max. Betriebstemperatur 90°C
Gewicht gesamt 14,6 kg

Deutsch
6WILO SE 11/2019
Pos. 4: Sicherheitsventil 2,5 bar, ½“ IG,
Pos. 5: Manometer 0-4 bar auf Rücklaufseite
des Sekundärkreislaufs, ?“ AG rückseitig,
eingeschraubt in flachdichtenden ?“
Absperrflip.
Pos. 6: Füll- und Entleerungshahn, ½“,
Sekundärkreislauf.
Pos. 7: Einlegeteile 1“ IG x 1½“ IG
Überwurfmutter, Primärkreis.
Einlegeteile Lötmuffe Ø28 mm x 1½“ IG
Überwurfmutter, Sekundärkreis.
Pos. 8: Rohr-Bogen 90°, Sekundärkreislauf,
Messingrohr 33x2,3 mm.
Mit Anschluss für Sicherheitsventil (½“),
Füll- und Entleerungshahn (½“) sowie
Tauchhülse des Manometers
(beidseitig ?“).
Pos. 9: Thermometer auf Vorlaufbogen des
Primärkreislaufs, eingesteckt in Tauch-
hülse.
Pos. 10: Manuelles Entlüftungsventil, ¼“ AG,
flachdichtend.
Pos. 11: Umwälzpumpe Yonos PICO Plus25/1-6,
Primärkreislauf, Kabellänge 2 m.
Pos. 12: Rohr-Bogen 90°, Primärkreislauf,
Messingrohr 30x2 mm.
Mit Anschluss für Entlüftungsventil (¼“)
und Thermometertauchhülse
(beidseitig ¼“).
Pos. 13: 3-Wege Mischer 1½“AG x 1½“Fl x 1“AG,
Messing, Kvs-Wert 6,3, Primärkreislauf.
Manuelle Bedienung, beidseitige Skalie-
rung (0 bis 10).
Automatische Regelung durch Einsatz
eines Stellmotors (ESBE) als Option mög-
lich. Dem Stellmotor wird ein Aufkleber
(rot/blau) beigelegt, der bei rechts-/
linksseitigem Einbau des Wilo-Safes auf
den Stellknopf entsprechend aufzukle-
ben ist.
Pos. 14: Wärmedämmschale (Material EPP Baus-
toffklasse B 2 nach DIN 4102 T 1).
Zweigeteilt und mit Vorprägungen verse-
hen. Diese können bei umgekehrtem Ein-
bau des Wilo-Safes ausgeschnitten
werden, so dass ein Drehen der Armatu-
ren um 180° problemlos möglich ist.
Pos. 15: Wandhalterung, wird wandseitig mit
Hilfe von Dübeln angeschraubt.
Der Wilo-Safe wird durch die entspre-
chenden Bohrungen an der Rückseite der
Multi-Armaturen auf die beiden Vier-
kantbolzen der Wandhalterung aufge-
steckt und durch die Feder gesichert.
Maßzeichnung Wilo-Safe WS 5-24 kpl. (Fig. 2).
Alle Teile sind aus Rotguss/Messing. Sie sind mit
Rohrgewinde und Flachdichtungen verbunden.
Grundeinheit WSG (Fig. 3)
Im Wesentlichen besteht die Grundeinheit aus
dem Wärmetauscher sowie den Anschlussarmatu-
ren für die Sekundärseite (Fußbodenheizungs-
Kreislauf).
Im Einzelnen besteht die Grundeinheit aus folgen-
den Bauteilen (Fig. 1):
Pos. 1: Wärmetauscher WT
aus Z35 (Cu Zn 36 Pb 2 As), Anschluss für
Primärseite am Wärmetauscher:
Vorlauf: R 1¼,
Rücklauf: R 1½.
Vor- und Rücklaufanschluss für Sekun-
därseite jeweils: Rp 1½ MS,
Pos. 2: 2 Kugelhähne als Absperrarmaturen mit
integriertem Thermometer 0-120°C, Ø63
und Anschlussnippel Rp ¾ für Ausdeh-
nungsgefäß für Vor- und Rücklaufan-
schluss,
Pos. 3:
Umwälzpumpe Yonos PICO Plus 25/1-6 -N,
Sekundärkreislauf.
Werkstoff: Edelstahl, Kabellänge 2 m.
Pos. 4: Sicherheitsventil 2,5 bar,
Pos. 5: Manometer 0-4 bar auf Rücklaufseite,
Pos. 6: Füll- und Entleerungshahn,
Pos. 7: Einlegeteile mit Lötmuffe Ø28 mm,
Pos. 8: Vorlaufbogen MS,
Pos. 14: Wärmedämmschale, zweigeteilt
(Material
EPP Baustoffklasse B 2 nach DIN 4102 T 1).
Anschlusssatz WSA (Fig. 4)
Der Anschlusssatz stellt den Vorlaufteil der Pri-
märseite (Kesselseite) dar. Er besteht aus (Fig. 1):
Pos. 9: Thermometer 0-120°C, Ø63 mm,
Pos. 10: Manuelles Entlüftungsventil, ¼“ AG,
flachdichtend,
Pos. 11: Umwälzpumpe Yonos PICO Plus25/1-6,
Primärkreislauf, Kabellänge 2 m,
Pos. 12: Vorlaufbogen MS mit Gewindeanschluss
Rp ¼“ für Entlüftungsventil,
Mischer WSM (Fig. 5)
Mit dem 3-Wege-Mischer (Fig. 1, Pos. 13) R 1“ MS
(Stellwinkel 90°) kann die Temperatur des in den
Wärmetauscher einfließenden Vorlaufwassers der
Kesselseite dadurch geregelt werden, dass von der
Rücklaufseite kälteres Wasser zuströmt. Die
Anschlussverschraubungen passen zu den
Anschlüssen von Grundeinheit und Anschlusssatz.
Die Mischerregelung kann mit einem Stellmotor
automatisiert werden. Die Stellmotoren der Fir-
men Wita, Tekmar und ESBE können direkt an den
Mischer angeschlossen werden.
Wird ein Stellmotor an den Wilo-Safe angeschlos-
sen, so muss der Motorkopf der Primärkreislauf-
pumpe um 90° nach rechts verdreht werden.
Weiterhin muss die Isolierschaleentsprechend der
markierten Flächen ausgeschnitten werden Fig. 1.

Deutsch
Einbau- und Betriebsanleitung Wilo-Safe WS 5-24 Yonos PICO 7
6.2 Funktion des Produktes
Die Fußbodenheizung hat aufgrund des hohen
Speichervolumens des Fußbodenestrichs ein ver-
gleichsweise träges Regelverhalten. Im Verbund
mit dem Wärmetauscher als Systemtrennung
ergibt sich ein zusätzlicher Beharrungseinfluss.
Um hierbei Temperaturschichtungen, Zonenun-
terversorgung etc. zu vermeiden, ist ein konstan-
ter Förderstrom im Fußbodenheizkreis
erforderlich.
Die Regelung der Vorlauftemperatur des Fußbo-
denheizkreises erfolgt von der Kesselkreisseite
her durch bedarfsabhängige Beschickung des
Wärmetauschers mit Kesselkreiswasser in Abhän-
gigkeit von der Außentemperatur.
Aufgrund der Trägheit dieses Systems ist erfah-
rungsgemäß eine Auf-/Zu-Beschickung des Wär-
metauschers als ausreichend anzusehen. Hierfür
ist eine automatisch gesteuerte Ein-/Ausschal-
tung der Kreiselpumpe vorgesehen. Alternativ ist
eine stetige Regulierung der Vorlauftemperatur
des Kesselkreises durch die Mischererweiterung in
Verbindung mit einem Stellmotor und den ent-
sprechenden Regelelementen möglich.
7 Installation und elektrischer Anschluss
GEFAHR! Lebensgefahr!
Unsachgemäße Installation und unsachgemäßer
elektrischer Anschluss können lebensgefährlich
sein.
• Installation und elektrischen Anschluss nur
durch Fachpersonal und gemäß geltenden Vor-
schriften durchführen lassen!
• Vorschriften zur Unfallverhütung beachten!
7.1 Installation
WARNUNG! Gefahr von Personen- und Sach-
schäden!
Unsachgemäße Installation kann zu Personen-
und Sachschäden führen.
• Beim Einbau des Wilo-Safe sind die sicherheit-
stechnischen Anforderungen der über den Lie-
ferumfang hinausgehenden Bauteile/
Armaturen wie Ausdehnungsgefäß, Tempera-
turbegrenzer u.s.w. unbedingt zu beachten.
• Der Wärmetauscher ist ein indirekt beheizter
Wärmeerzeuger und muss damit nach der
DIN 4751 Teil 2 den Sicherheitsbestimmungen
entsprechen.
• Löt- und Schweißarbeiten nicht in unmittelba-
rer Nähe (ca. 0,5 m) der Isolierschalen durchfüh-
ren. Nicht selbstverlöschend.
• Einbau- und Betriebsanleitungen der Pumpen
und des Zubehörs beachten!
• Anlage an gut zugänglicher Stelle zur leichten
Überprüfung bzw. Demontage vorsehen.
• Vor und hinter der Anlage sekundär- und primär-
seitig jeweils 2 Absperrarmaturen einbauen, um
einen eventuellen Austausch der Anlage zu
erleichtern.
• Einbau der Anlage erst nach Abschluss aller
Schweiß- und Lötarbeiten und der ggf. erforderli-
chen Spülung des Rohrleitungssystems.
• Montage so durchzuführen, dass evtl. Leckage-
wasser nicht auf das Regelmodul der Pumpen
tropfen kann.
Teildemontierte Anlage separat wie folgt
zusammenbauen:
• Sicherheitsventil eindrehen,
• Ein bauseitiges Ausdehnungsgefäß kann am Wilo-
Safe ¾“-Anschluss der Multi-Armatur (Kugelab-
sperrhahn) auf der Rücklaufseite im Sekundärkreis
angebracht werden. Die Multi-Armatur ist so kon-
struiert, dass die Verbindung bei geöffneter und
bei geschlossener Armatur immer gewährleistet
ist.
• Sollte der Wärmetauscher ausgebaut worden sein,
so ist darauf zu achten, dass Primär- und Sekun-
därseite nicht vertauscht werden. Das Wasser der
Primärseite fließt durch die Rohrwendel.
Mit dem Finger erfühlen!
• Die Anschlüsse an den Wilo-Safe sind Schraub-
verbindungen mit Einlegeteilen.
• Rohranschlüsse für den Fußbodenheizkreis her-
stellen.
• Um die Isolierung bei evtl. Lötarbeiten nicht zu
beschädigen, ist es ratsam, die übrigen Abgänge
(Kesselkreisseite, Ausdehnungsgefäß) erst zu ver-
längern und später in das Rohrsystem einzupas-
sen. Dabei die Pfeile der Aufkleber am
Wärmetauscher für Vor- und Rücklauf beachten,
• Untere Isolierschale in endgültiger Position an die
Wand halten und die Wandbefestigungen für das
System anreißen, bohren und dübeln.
• Untere Isolierschale auf die Wandbefestigung
aufschieben, die Anlage auf die Wandbefestigung
aufsetzen und die Sicherungsstifte einstecken.
• Die Anschlussrohre sind in unmittelbarer Nähe des
Wilo-Safe durch Rohrschellen an der Wand so zu
befestigen, dass keine Spannungen zum System
entstehen.
• System mit der oberen Isolierschale abdecken.
• Bei Einbau eines Stellmotors ist die Isolierschale
über dem Mischer entsprechend auszuschneiden.
• Zur Montage eines Stellmotors ist es notwendig
den Motor der Primärkreislaufpumpe
(Fig. 1, Pos. 11) um 90° nach rechts zu drehen.
• Für die erforderliche Regelmodulpositionierung
kann das Motorgehäuse nach Lösen der Motor-
befestigungsschrauben verdreht werden.
Siehe auch Einbau- und Betriebsanleitung der
Pumpe.
VORSICHT! Gefahr von Sachschäden!
Beim Drehen des Motorgehäuses kann die Dich-
tung beschädigt werden.
Defekte Dichtung sofort austauschen!

Deutsch
8WILO SE 11/2019
Rechtsmontage
Der Wilo-Safe ist für den Linkseinbau vorgesehen
(Auslieferungszustand)
Soll die Anlage spiegelbildlich (Rechtseinbau) zur
Zeichnung eingebaut werden, so ist das Wenden
wie folgt auszuführen:
• Ober- und Unterteil der Isolierschale werden ver-
tauscht. Die Ausprägungen auf dem Unterteil der
Isolierschale ausschneiden. Die Ausprägungen
können zum Verschließen der Ausschnitte des
Oberteils verwendet werden.
• Wenn das Wilo-Safe umgeklappt wird, zeigen
Umwälzpumpen und Armaturen zur Wand.
Umsetzen wie folgt:
• Nach Lösen der Überwurfmuttern Umwälzpum-
pen, Entleerungshahn und Kugelhähne um 180°
drehen.
• Die Pumpe mit einem Maulschlüssel gegen Ver-
drehen sichern.
• Für das Manometer ist auf der Gegenseite des
Rohres ebenfalls eine Muffe vorgesehen, Mano-
meter umsetzen.
• Das Thermometer im Primärkreis in die gegen-
überliegende Muffe umstecken.
• Mischerstellknopf abnehmen und auf gegen-
überliegender Seite auf die vorhandene durch-
gehende Spindel aufsetzen.
• Vorhandenen Stellmotor auf der anderen Seite
des Mischers anbringen. Aufkleber (rot/blau) am
Stellknopf durch beiliegenden Aufkleber erset-
zen (überkleben).
7.2 Elektrischer Anschluss
Beiliegende Einbau- und Betriebsanleitungen
der Pumpen und des Zubehörs beachten!
GEFAHR! Lebensgefahr!
Bei unsachgemäßem elektrischen Anschluss
besteht Lebensgefahr durch Stromschlag.
• Elektrischen Anschluss nur durch vom örtlichen
Energieversorgungsunternehmen zugelassenen
Elektroinstallateur und entsprechend den ört-
lich geltenden Vorschriften ausführen lassen.
• Vor allen Arbeiten die Spannungsversorgung
trennen!
• Pumpe/Anlage vorschriftsmäßig erden.
8 Inbetriebnahme
Beiliegende Einbau- und Betriebsanleitungen
der Pumpen und des Zubehörs beachten!
WARNUNG! Gefahr von Personen- und Sach-
schäden!
Unsachgemäße Inbetriebnahme kann zu Perso-
nen- und Sachschäden führen.
• Inbetriebnahme nur durch qualifiziertes Fach-
personal!
• Je nach Betriebszustand der Pumpe bzw. der
Anlage (Temperatur des Fördermediums) kann
die gesamte Anlage sehr heiß werden.
Es besteht Verbrennungsgefahr bei Berührung
der Anlage!
Einstellung des Mischers:
Der Mischer ist über eine Skalierung von 0 bis 10
zu regulieren.
• Stellung 0 bedeutet:
Ein Maximum des Rücklaufs fließt über den
Mischer in den Primärkreislauf zurück
• Stellung 10 bedeutet:
Keine Mischung zwischen Vor- und Rücklauf.
HINWEIS:
Bei voll geöffnetem Mischer muss erstma-
lig mit einer längeren Aufheizzeit gerechnet werden.
8.1 Füllen und Entlüften
Anlage sachgerecht füllen und entlüften.
HINWEIS: Eine Entlüftung der Pumpen ist z. B.
dann erforderlich, wenn Heizung und Pumpe zwar
laufen, die Heizkreise aber dennoch kalt bleiben.
Wenn sich im Pumpenraum Luft befindet, fördert
die Pumpe kein Wasser.
9Wartung
Wartungs- und Reparaturarbeiten nur durch
qualifiziertes Fachpersonal!
GEFAHR! Lebensgefahr!
Bei Arbeiten an elektrischen Geräten besteht
Lebensgefahr durch Stromschlag.
• Bei allen Wartungs- und Reparaturarbeiten ist
die Anlage spannungsfrei zu schalten und gegen
unbefugtes Wiedereinschalten zu sichern.
• Schäden am Anschlusskabel sind grundsätzlich
nur durch einen qualifizierten Elektroinstalla-
teur zu beheben.
WARNUNG! Gefahr von Personenschäden!
Unsachgemäße Wartungs- und Reparaturarbei-
ten können zu Personenschäden führen.
• Je nach Betriebszustand der Pumpe bzw. der
Anlage (Temperatur des Fördermediums) kann
die gesamte Anlage sehr heiß werden.
Es besteht Verbrennungsgefahr bei Berührung
der Anlage!
• Bei hohen Medientemperaturen und Systemdrü-
cken besteht Verbrühungsgefahr durch austre-
tendes heißes Medium.
Vor einer erforderlichen Demontage vorhan-
dene Absperrarmaturen auf beiden Seiten der
Anlage schließen, Anlage auf Raumtemperatur
abkühlen lassen und den abgesperrten Anlagen-
zweig entleeren.
Eine regelmäßige Wartung sowie ausschließliche
Verwendung von Original-Ersatzteilen sind für
einen störungsfreien Betrieb der Anlage von ent-
scheidender Bedeutung.
10 Störungen, Ursachen und Beseitigung
Siehe beiliegende Einbau- und Betriebsanlei-
tung der Umwälzpumpen.
Lässt sich die Betriebsstörung nicht beheben,
wenden Sie sich bitte an das Fachhandwerk oder
an den Wilo-Werkskundendienst.

Deutsch
Einbau- und Betriebsanleitung Wilo-Safe WS 5-24 Yonos PICO 9
11 Ersatzteile
Die Ersatzteil-Bestellung erfolgt über örtliche
Fachhandwerker und/oder den Wilo-Kunden-
dienst.
Um Rückfragen und Fehlbestellungen zu vermei-
den, sind bei jeder Bestellung sämtliche Daten des
Typenschildes anzugeben.
12 Entsorgung
Information zur Sammlung von gebrauchten
Elektro- und Elektronikprodukten
Die ordnungsgemäße Entsorgung und das sach-
gerechte Recycling dieses Produkts vermeiden
Umweltschäden und Gefahren für die persönliche
Gesundheit.
HINWEIS:
Verbot der Entsorgung über den Hausmüll!
In der Europäischen Union kann dieses Symbol auf
dem Produkt, der Verpackung oder auf den
Begleitpapieren erscheinen. Es bedeutet, dass die
betroffenen Elektro- und Elektronikprodukte
nicht mit dem Hausmüll entsorgt werden dürfen.
Für eine ordnungsgemäße Behandlung, Recycling
und Entsorgung der betroffenen Altprodukte, fol-
gende Punkte beachten:
• Diese Produkte nur bei dafür vorgesehenen, zerti-
fizierten Sammelstellen abgeben.
• Örtlich geltende Vorschriften beachten!
Informationen zur ordnungsgemäßen Entsorgung
bei der örtlichen Gemeinde, der nächsten Abfal-
lentsorgungsstelle oder bei dem Händler erfragen,
bei dem das Produkt gekauft wurde. Weitere
Informationen zum Recycling unter
www.wilo-recycling.com
Technische Änderungen vorbehalten!

English
10 WILO SE 11/2019
Installation and operating instructions
1 General
About this document
The language of the original operating instruc-
tions is German. All other languages of these
instructions are translations of the original oper-
ating instructions.
These installation and operating instructions are
an integral part of the product. They must be kept
readily available at the place where the product is
installed. Strict adherence to these instructions is
a precondition for the proper use and correct
operation of the product.
These installation and operating instructions cor-
respond to the relevant version of the product and
the underlying safety regulations and standards
valid at the time of going to print.
EC declaration of conformity:
A copy of the EC declaration of conformity is a
component of these operating instructions.
If a technical modification is made on the designs
named there without our agreement or the declara-
tions made in the installation and operating instruc-
tions on product/personnel safety are not observed,
this declaration loses its validity.
2Safety
These operating instructions contain basic infor-
mation which must be adhered to during installa-
tion, operation and maintenance. For this reason,
these operating instructions must without fail be
read by the service technician and the responsible
specialist/operator before installation and com-
missioning.
It is not only the general safety instructions listed
under the main point "safety” that must be
adhered to but also the special safety instructions
with danger symbols included under the following
main points.
2.1 Indication of instructions in the operating
instructions
Symbols:
General danger symbol
Danger due to electrical voltage
NOTE
Signal words:
DANGER!
Acutely dangerous situation.
Non-observance results in death or the most
serious of injuries.
WARNING!
The user can suffer (serious) injuries. 'Warning'
implies that (serious) injury to persons is proba-
ble if this information is disregarded.
CAUTION!
There is a danger of damaging the product/unit.
'Caution' implies that damage to the product is
likely if this information is disregarded.
NOTE: Useful information on handling the prod-
uct. It draws attention to possible problems.
Information that appears directly on the product,
such as:
• Direction of rotation arrow
• Identification for connections
• Rating plate
• Warning sticker
Must be strictly complied with and kept in legible
condition.
2.2 Personnel qualifications
The installation, operating and maintenance per-
sonnel must have the appropriate qualifications
for this work. Area of responsibility, terms of ref-
erence and monitoring of the personnel are to be
ensured by the operator. Ifthe personnel are not in
possession of the necessary knowledge, they are
to be trained and instructed. This can be accom-
plished if necessary by the manufacturer of the
product at the request of the operator.
2.3 Danger in the event of non-observance of the
safety instructions
Non-observance of the safety instructions can
result in risk of injury to persons and damage to
the environment and the product/unit. Non-
observance of the safety instructions results in
the loss of any claims to damages.
In detail, non-observance can, for example, result
in the following risks.
• Danger to persons from electrical, mechanical and
bacteriological influences
• Damage to the environment due to leakage of
hazardous materials
• Property damage
• Failure of important product/unit functions
• Failure of required maintenance and repair proce-
dures
2.4 Safety consciousness on the job
The safety instructions included in these installa-
tion and operating instructions, the existing
national regulations for accident prevention
together with any internal working, operating and
safety regulations of the operator are to be com-
plied with.
2.5 Safety instructions for the operator
This device can be used by children from 8 years of
age as well as by people with reduced physical, sen-
sory or mental capacities or lack of experience and
knowledge if theyare supervised or instructed in the
safe use of the device and they understand the dan-
gers that can occur. Children are not allowed to play
with the device. Cleaning and user maintenance is
not allowed to be carried out by children without
supervision.

English
Installation and operating instructions Wilo-Safe WS 5-24 Yonos PICO 11
• If hot or cold components on the product/the unit
lead to hazards, local measures must be taken to
guard them against touching.
• Guards protecting against touching moving compo-
nents (such as the coupling) must not be removed
whilst the product is in operation.
• Leakages (e.g. from a shaft seal) of hazardous (e.g.
explosive, toxic or hot) fluids must be discharged so
that no danger to persons or to the environment
arises. National statutory provisions are to be com-
plied with.
• Highly flammable materials are always to be kept at
a safe distance from the product.
• Danger from electrical current must be eliminated.
Local directives or general directives (e.g. IEC, VDE
etc.) and local energy supply companies must be
adhered to.
2.6 Safety instructions for installation and
maintenance work
The operator must ensure that all installation and
maintenance work is carried out by authorised and
qualified personnel, who are sufficiently informed
from their own detailed study of the installation
and operating instructions.
Work on the product/unit should only be carried
out when it has been brought to a standstill. It is
mandatory that the procedure described in the
installation and operating instructions for shut-
ting down the product/unit are complied with.
Immediately on conclusion of the work, all safety
and protective devices must be put back in posi-
tion and/or recommissioned.
2.7 Unauthorised modification and manufacture of
spare parts
Unauthorised modification and manufacture of
spare parts will impair the safety of the product/
personnel and will make void the manufacturer's
declarations regarding safety.
Modifications to the product are only permissible
after consultation with the manufacturer. Original
spare parts and accessories authorised by the
manufacturer ensure safety. The use of other
parts will absolve us of liability for consequential
events.
2.8 Improper use
The operating safety of the supplied product is
only guaranteed for conventional use in accord-
ance with Section 4 of the operating instructions.
The limit values must on no account fall under or
exceed those specified in the catalogue/data
sheet.
3 Transport and interim storage
NOTE: The Wilo-Safe insulation not only provides
protection during transport, it also provides heat
insulation once the system has been installed.
Do not throw it away!
Immediately after receiving the product:
• Check product for transport damage.
• In the event of damage in transit, take the neces-
sary steps with the forwarding agent within the
respective time limits.
CAUTION! Risk of damage!
Incorrect transport and interim storage can
cause property damage.
• The product is to be protected against moisture
and mechanical damage.
• It must not be exposed to temperatures outside
the range of -10°C to +50°C.
4 Intended use
Heating systems can be divided into various heat-
ing circuits, e.g. for radiators, potable water tanks,
underfloor heating. However, the heating circuits
are connected to each other and the same heating
water flows through all the heating circuits.
There are frequently disadvantages to this con-
cept because air diffuses through the underfloor
heating plastic pipes. The constant influx of oxy-
gen means that there is a very high oxygen con-
tent in the heating water. This leads to corrosion
on the internal cladding of the radiators, in par-
ticular. The rust flakes off and circulates through-
out the entire system together with the heating
water. This results in muddying of the boiler and
the pipes and premature wear of the circulation
pumps and switchover valves.
The Wilo-Safe system separation remedies this
disadvantage effectively by creating a dedicated
circuit for the underfloor heating, separate from
the other heating circuits. The heat generated in
the boiler is transferred to the underfloor heating
circuit via the WT 5-24 heat exchanger.
Approved fluids are heating water in accordance
with VDI 2035, water/glycol mixture at a mixing
ratio of 1:1. If glycol is added, the delivery data of
the pump must be corrected according to the
higher viscosity, depending on the mixing ratio
percentage.
Only use brand-name goods with corrosion pro-
tection inhibitors and observe the manufacturer's
specifications.
WILO's approval is necessary for the use of other
fluids.
The intended use includes complying with these
instructions.
Any other use is regarded as improper use.

English
12 WILO SE 11/2019
5Productinformation
5.1 Type key
* values rounded. See the dimensioning tables for your system's transmission
capacities (available on request).
5.3 Scope of delivery
System separation WS5-24 Yonos PICO
The system separation is packed in the insulated
container, assembled and pressure-checked.
The following parts are included:
• Safety valve
• Fastening element with 2 locking pins
• 2 union inserts with soldered joint Ø28mm x 1½"
RCD, secondary circuit
• 2 union inserts 1" female thread x1½" RCD,
primary circuit
• Installation and operating instructions for system
separation
• Installation and operating instructions for
Yonos PICO Plus circulation pump
WSG basic unit
The basic unit is packed in the insulated container,
assembled and pressure-checked.
The following parts are included:
• Safety valve
• Fastening element with 2 locking pins
• 2 union inserts with soldered joint Ø28mm x 1½"
RCD, secondary circuit
• Installation and operating instructions for system
separation
• Installation and operating instructions for
Yonos PICO Plus circulation pump
WSA connection kit
• Fully assembled connection kit
• Installation and operating instructions for
Yonos PICO Plus circulation pump
WSM mixer
• Mixer enhancement
• Installation and operating instructions for mixer
5.4 Accessories
Accessories must be ordered separately:
• Wilo-Safe servomotor 230 V, 50 Hz, 6.5 VA, 5 Nm,
setting angle 90°
See catalogue for a detailed list.
6 Description and function
6.1 Description of the product
The entire unit can be packed into the two insu-
lating shells.
The advantages of system separation for under-
floor heating are:
• No muddying of the heating system as a whole
• The heat exchanger itself does not require venting
• The entire system separation is made of corro-
sion-resistant material
• The screwed connections make the system
exceptionally easy to install
• Right or left-hand installation easy
• The foam shell (Wilo-Safe) is both thermal insula-
tion and an installation aid.
The parts described below are supplied as a com-
plete system separation unit.
Wilo-Safe components (Fig. 1)
Item 1: Heat exchanger
Cladding material is brass, Ø100 mm
external, ribbed coil of copper pipe
Ø22mm external.
Primary circuit ready for connection
(boiler side) via pipe coil each with 1 ½"
external thread connection for feed and
return, and 1" male thread for bypassing
the 3-way mixer.
Secondary circuit ready for connection
(underfloor heating circuit) via sheathing
of heat exchanger with 1 ½" male thread
for feed and return.
Item 2: Multipurpose fitting
1½" RCD x 1½" male thread x ¾" male
thread x ¾" male thread
As shut-off ball cock for feed and return
of the secondary circuit.
Integrated thermometer in handle.
¾" male thread with cap for connecting
a diaphragm expansion tank. Including
immersion well for holding an additional
temperature sensor. On the reverse
there is a mounting fixture for the Wilo-
Safe's wall bracket. The valves have an
additional drilled hole in the check valve
to guarantee the function of a con-
nected diaphragm expansion tank when
the fitting is closed.
Example: WS 5-24 Yonos PICO
WS Wilo-Safe system separation
5-24 Thermal output 5-24 kW
Yonos PICO Pump used: Yonos PICO Plus
5.2 Technical data
Rated power:* e.g. up to max. 26 kW
for:
Secondary side
(underfloor heating circuit)
Q = 2.2 m3/h
Temperature: feed TV= 45 °C
return TR= 35 °C
Primary side Q = 1.1 m³/h
Temperature: feed TV= 80 °C
return TR= 60 °C
Max. operating pressure 6 bar (600 kPa)
Max. operating temperature 90°C
Total weight 14.6 kg

English
Installation and operating instructions Wilo-Safe WS 5-24 Yonos PICO 13
Item 3: Yonos PICO Plus 25/1-6 -N circulation
pump Secondary circuit
Material: Stainless steel, cable length 2 m
Item 4: 2.5 bar safety valve, ½" female thread
Item 5: 0-4 bar pressure gauge on the return
side of the secondary circuit, ?" male
thread on reverse, screwed into flat seal-
ing ?" shut-off valve.
Item 6: Filling and drain cock, ½"
Secondary circuit
Item 7: Union inserts, 1" female thread x 1½"
female thread
Union nut, primary circuit.
Union inserts soldered joint Ø28 mm
x 1½" female thread union nut, second-
ary circuit.
Item 8: 90° pipe elbow, secondary circuit,
33x2.3 mm brass pipe.
With connection for safety valve (½"),
filling and drain cock (½") and immersion
well for pressure gauge (both sides ?").
Item 9: Thermometer on feed elbow of primary
circuit, inserted into immersion well.
Item 10: Manual ventilation valve, ¼" male
thread, flat sealing.
Item 11: Yonos PICO Plus 25/1-6 circulation pump
Primary circuit, cable length 2 m.
Item 12: 90° pipe elbow, primary circuit,
30x2 mm brass pipe.
With connection for ventilation valve
(¼") and thermometer immersion well
(both sides ¼").
Item 13: 3-way mixer 1½" male thread x 1½"
RCD x 1" male thread, brass, Kvs value
6.3, primary circuit. Manual operation,
scaling on both sides (0 to 10).
Automatic control through use of a ser-
vomotor (ESBE) available as option. An
adhesive label (red/blue) is enclosed with
the servomotor to be attached to the
control button according to whether
Wilo-Safe is installed to the right or left.
Item 14: Thermal insulation shell (material EPP,
material class B 2 acc. to DIN 4102 T 1).
Split in two and with pre-stamped cut-
out forms. These can be cut out if Wilo-
Safe is installed the other way around,
making it easy to rotate the valves by
180°.
Item 15: Wall bracket, screwed onto the wall with
the help of dowels.
Wilo-Safe is attached to the two square
bolts on the wall bracket via the corre-
sponding drilled holes on the reverse of
the multipurpose fittings and secured by
the springs.
Dimension drawing of Wilo-Safe WS 5-24 cpl
(Fig. 2).
All parts are made of red brass/brass. They are
connected with pipe threads and flat gaskets.
WSG basic unit (Fig. 3)
Essentially, the basic unit consists of the heat
exchanger and the connecting fittings for the sec-
ondary side (underfloor heating circuit).
Specifically, the basic unit consists of the follow-
ing components (Fig. 1):
Item 1: WT heat exchanger
made of Z35 (Cu Zn 36 Pb 2 As), connec-
tion for primary side on heat exchanger:
Feed: R 1¼
Return: R 1½
Feed and return connection for second-
ary side, each: Rp 1½ MS
Item 2: Two shut-off ball cocks as check valves
with integrated thermometer 0-120°C,
Ø63 and Rp ¾ connection nipple or dia-
phragm expansion tank for feed and
return connection
Item 3: Yonos PICO Plus 25/1-6 -N circulation
pump, secondary circuit
Material: Stainless steel, cable length 2 m
Item 4: 2.5 bar safety valve
Item 5: 0-4 bar pressure gauge on return side
Item 6: Filling and drain cock
Item 7: Union inserts with soldered joint Ø28mm
Item 8: MS feed elbow
Item 14: Thermal insulation shell, split
(material EPP, material class B 2 acc. to
DIN 4102 T 1)
WSA connection kit (Fig. 4)
The connection kit represents the feed part of the
primary side (boiler side). It consists of (Fig. 1):
Item 9: Thermometer 0-120°C, Ø63 mm
Item 10:Manual ventilation valve, ¼" male thread,
flat sealing
Item 11:Yonos PICO Plus 25/1-6 circulation pump,
primary circuit, cable length 2 m
Item 12:MS feed elbow with Rp ¼" threaded port
for ventilation valve
WSM mixer (Fig. 5)
The 3-way mixer (Fig. 1, item 13) R 1" MS (setting
angle 90°) can be used to control the temperature
of the feed water on the boiler side flowing into
the heat exchanger so that colder water flows in
from the reverse side. The screwed connections fit
the connections for the basic unit and the con-
nection kit. Mixer control can be automated using
a servomotor. Servomotors from Wita, Tekmarand
ESBE can be connected directly to the mixer.
If a servomotor is connected to Wilo-Safe, the
motor head of the primary circuit pump has to be
rotated 90° to the right. In addition, the insulating
shell has to be cut out as per the marked surfaces
(Fig. 1).

English
14 WILO SE 11/2019
6.2 Function of the product
The underfloor heating has relatively slow control
characteristics, due to the high storage capacity of
the floor screed. When combined with the heat
exchanger as a system separation, there is an
additional persistence effect. To avoid tempera-
ture stratification, inadequate provision to certain
zones, etc., a constant volume flow is necessary in
the underfloor heating circuit.
The feed temperature of the underfloor heating
circuit is controlled from the boiler circuit side
by requirements-dependent feeding of the heat
exchanger with boiler circuit water depending on
the outside temperature.
Due to the inertia of this system, experience has
shown that on/off feeding of the heat exchanger
is sufficient. To achieve this, there is an automat-
ically controlled on/off switching of the centrifu-
gal pump. Alternatively, constant regulation of the
feed temperature for the boiler circuit is possible
by means of a mixer enhancement combined with
a servomotor and the relevant control elements.
7 Installation and electrical connection
DANGER! Risk of fatal injury!
Incorrect installation and improper electrical
connections can be life-threatening.
• The installation and electrical connection may
only be carried out by qualified personnel in
accordance with the applicable regulations.
• Adhere to regulations for accident prevention.
7.1 Installation
WARNING! Risk of injury and damage to prop-
erty!
Incorrect installation can cause personal injury
or property damage.
• When installing Wilo-Safe, always observe the
safety requirements for the components/valves
not included in the scope of delivery, such as the
diaphragm expansion tank, temperature limiter,
etc.
• The heat exchanger is an indirectly heated heat
generator and therefore has to comply with the
safety requirements specified in DIN 4751
Part 2.
• Do not perform any soldering or welding work in
the immediate vicinity (within approx. 0.5 m) of
the insulating shells. Not self-extinguishing.
• Observe the installation and operating instruc-
tions for the pumps and accessories.
• Place the system in a readily accessible place for
easy inspection and dismantling.
• Install two check valves each upstream and down-
stream of the pump's secondary and primary sides
to facilitate a possible system replacement.
• Only install the system after all welding and sol-
dering work has been completed and the pipe sys-
tem has been flushed through.
• Perform installation so that any leaking water
cannot drip onto the pumps' control module.
Assemble the partially dismantled system sepa-
rately, as follows:
• Screw in safety valve
• A diaphragm expansion tank provided by the cus-
tomer can be attached to the Wilo-Safe ¾" con-
nection on the multipurpose fitting (shut-off ball
cock) on the return side in the secondary circuit.
The multipurpose valve is designed so that the
connection is always guaranteed whether the
valve is open or closed.
• If the heat exchanger has been removed, make
sure that the primary and secondary sides are not
mixed up. The water on the primary side flows
through the pipe coil.
Feel with your finger.
• The connections on Wilo-Safe are threaded con-
nections with union inserts.
• Connect pipes for the underfloor heating circuit.
• To protect the insulation against damage during
soldering work, we recommend first lengthening
the other outlets (boiler circuit side, diaphragm
expansion tank) and then adjusting them to the
pipe system. Follow the arrows on the adhesive
labels on the heat exchanger for the feed and
return.
• Hold the lower insulating shell in its final position
on the wall and mark out, drill and dowel the wall
fixation for the system.
• Slide the insulating shell onto the wall fixation,
place the system on the wall fixation and insert
the locking pins.
• Fasten the connecting pipes in the immediate
vicinity of Wilo-Safe to the wall using pipe clips in
such a way that there is no tension in the system.
• Cover the system with the upper insulating shell.
• If installing a servomotor, cut out the insulating
shell above the mixer as appropriate.
• To install a servomotor, you have to rotate the
motor of the primary circuit pump (Fig. 1, item
11) 90° to the right.
• The motor housing can be twisted after undoing
the motor attachment screws in order to posi-
tion the control module.
See the installation and operating instructions
for the pump.
CAUTION! Risk of damage!
The gasket may be damaged when the motor
housing is turned.
Replace defective gaskets immediately.

English
Installation and operating instructions Wilo-Safe WS 5-24 Yonos PICO 15
Right-hand installation
Wilo-Safe is intended for left-hand installation
(delivered condition)
If you want to install the system mirror-inverted
(right-hand installation) to the drawing, turn it
around as follows:
• Swap the upper and lower parts of the insulating
shell. Cut out the forms on the lower part of the
insulating shell. You can use the forms to close the
cut-outs on the upper part.
• When Wilo-Safe is turned around, the circulation
pump and valves are facing the wall. Proceed as
follows:
• After loosening the union nuts rotate the circu-
lation pumps, drain cock and shut-off ball cocks
by 180°.
• Use a fixed spanner to secure the pump against
twisting.
• There is also a bushing on the opposite side of
the pipe for the pressure gauge. Change over
the pressure gauge.
• Place the thermometer in the primary circuit in
the bushing on the opposite side.
• Remove the mixer control button and place it on
the opposite side on the double-ended spindle
there.
• Attach the existing servomotor on the other
side of the mixer. Replace the adhesive label
(red/blue) on the control button with the
enclosed adhesive label (stick on top).
7.2 Electrical connection
Observe the enclosed installation and operating
instructions for the pumps and accessories.
DANGER! Risk of fatal injury!
Improper electrical connections can lead to fatal
electrical shocks.
• Allow the electrical connection to be made only
by an electrician approved by the local energy
supply company in accordance with the local
applicable regulations.
• Disconnect the power supply before any work.
• Earth the pump/installation in accordance with
the regulations.
8 Commissioning
Observe the enclosed installation and operating
instructions for the pumps and accessories.
WARNING! Risk of injury and damage to prop-
erty!
Incorrect commissioning can cause personal
injury or property damage.
• Commissioning by qualified personnel only!
• Depending on the pump or system operating
conditions (fluid temperature), the entire sys-
tem can become very hot.
Touching the system can cause burns!
Setting the mixer:
The mixer is controlled by scaling from 0 to 10.
• Position 0 means:
The maximum quantity of the return flows
through the mixer back into the primary circuit.
• Position 10 means:
There is no mixing of the feed and return.
NOTE:
If the mixer is fully open, expect a longer
heating-up period the first time.
8.1 Filling and venting
Fill and vent the system correctly.
NOTE: It is necessary to vent the pumps if, for
example, the heating circuits remain cold
although the heating and pump are running. The
pump does not pump any waterif there is air in the
pump room.
9Maintenance
Have maintenance and repair work carried out
by qualified skilled personnel only!
DANGER! Risk of fatal injury!
There is risk of fatal injury from electrical shock
when working on electrical equipment.
• The system should be switched off so that it is
voltage-free and secured against unauthorised
switch-on for any maintenance or repair work.
• Any damage to the connection cable should only
ever be eradicated by a qualified electrician.
WARNING! Risk of personal injury!
Incorrect maintenance and repairs can result in
personal injury.
• Depending on the pump or system operating
conditions (fluid temperature), the entire sys-
tem can become very hot.
Touching the system can cause burns!
• At high fluid temperatures and system pressures
there is risk of scalding due to escaping hot fluid.
Before dismantling the system, close the exist-
ing check valves on both sides of the system,
allow the system to cool down to room temper-
ature, and drain the isolated branch of the sys-
tem.
Regular maintenance and using only original spare
parts play a major part in ensuring trouble-free
operation of the system.
10 Faults, causes and remedies
See the enclosed installation and operating
instructions for the circulation pumps.
If the operating fault cannot be remedied,
please consult a specialist technician or the Wilo
factory after-sales service.

English
16 WILO SE 11/2019
11 Spare parts
Spare parts are ordered from a local specialist
retailer and/or Wilo's customer service.
To avoid queries and incorrect orders, all data of
the rating plate should be submitted for each
order.
12 Disposal
Information on the collection of used electrical
and electronic products
Proper disposal and appropriate recycling of this
product prevents damage to the environment and
danger to your personal health.
NOTE:
Disposal in domestic waste is forbidden!
In the European Union, this symbol can appear on
the product, the packaging or the accompanying
documentation. It means that the electrical and
electronic products in question must not be dis-
posed of along with domestic waste.
To ensure proper handling, recycling and disposal
of the used products in question, please note the
following points:
• Only hand over these products at designated, cer-
tified collecting points.
• Observe the locally applicable regulations!
Please consult your local municipality, the nearest
waste disposal site, or the dealer who sold the
product to you for information on proper disposal.
Further recycling information at
www.wilo-recycling.com
Subject to change without prior notice.
