WilTec SunSun HW-505A User manual
© by WilTec Wildanger Technik GmbH Seite 1
http://www.wiltec.info
Bedienungsanleitung
DE/EN/FR
Externer Aquariumfilter
HW-505A
Artikel 50370
Vor Inbetriebnahme Bedienungsanleitung und Sicherheitshinweise lesen und beachten
Read and follow the operating instructions and safety information before using for the first time.
-les.
Technische Änderungen vorbehalten.
Durch stetige Weiterentwicklungen können Abbildungen, Funktionsschritte und technische Daten ge-
ringfügig abweichen
© by WilTec Wildanger Technik GmbH Seite 2
http://www.wiltec.info
Haben Sie Vorschläge zur Verbesserung oder haben Sie Unregelmäßigkeiten festgestellt, nehmen Sie
bitte Kontakt mit uns auf.
Die in diesem Dokument enthalten Informationen können sich jederzeit ohne vorherige Ankündigung
ändern. Kein Teil dieses Dokuments darf ohne die vorherige schriftliche Einwilligung von der Wiltec
Wildanger Technik GmbH kopiert oder in sonstiger Form vervielfältigt werden. Die Wiltec Wildanger
Technik GmbH übernimmt keine Haftung für eventuelle Fehler in diesem Benutzerhandbuch oder den
Anschlussdiagrammen.
Obwohl die Wiltec Wildanger Technik GmbH die größtmöglichen Anstrengungen unternommen hat um
sicherzustellen, dass dieses Benutzerhandbuch vollständig, fehlerfrei und aktuell ist, können Fehler
nicht ausgeschlossen werden. Bei Problemen mit diesem Handbuch füllen Sie bitte dieses Formular
aus und senden Sie dies an uns zurück.
FAX-Mitteilung (+++49 2403 55592-15),
von: ________________________________________
Name: ________________
Firma:_____________________
Tel/Fax:__________________
Ich möchte folgenden Fehler melden:
Kundenbetreuung Wiltec Wildanger Technik GmbH
e-mail: service@wiltec.info
Tel:++ +49 2403 55592-0
Einleitung
Vielen Dank, dass Sie sich zum Kauf dieses Qualitätsproduktes entschieden haben. Um das
Verletzungsrisiko durch Feuer oder Stromschlag zu minimieren bitten wir Sie stets einige
grundlegende Sicherheitsvorkehrungen zu treffen, wenn Sie dieses Gerät verwenden. Bitte
lesen Sie diese Bedienungsanleitung sorgfältig durch und vergewissern Sie sich, dass Sie sie
verstanden haben.
Verwenden Sie immer einen geerdeten Stromanschluss mit der richtigen Netzspannung. Die
entsprechende Netzspannung finden Sie auf dem Typenschild. Falls Sie Zweifel haben, ob der
Anschluss geerdet ist, lassen Sie ihn durch einen qualifizierten Fachmann überprüfen. Benützen Sie
niemals ein defektes Stromkabel.
Öffnen Sie diese Gerät nicht in feuchter oder nasser Umgebung, oder wenn Sie selber nass sind und
schützen Sie ihn vor direkter Sonneneinstrahlung. Installieren Sie das Gerät an einem geschützten
Ort, so dass niemand auf Kabel treten, über sie fallen und/oder sie beschädigen kann. Sorgen Sie
darüber hinaus für ausreichende Kühlung durch die Umgebungsluft und vermeiden Sie Wärmestaus.
Ziehen Sie vor der Reinigung dieses Gerätes den Netzstecker und benutzen Sie zur Reinigung nur ein
© by WilTec Wildanger Technik GmbH Seite 3
http://www.wiltec.info
WICHTIGE HINWEISE:
220-240V AC, 50Hz, 15W/20W/50W IP44
Bitte lesen Sie vor der Montage und Betrieb
Zum Schutz vor Verletzungen sollten grundlegende Sicherheitsvorkehrungen beim Umgang mit dem
Gerät eingehalten werden:
1. Das Gerät ist nur für den aquaristischen Gebrauch und nur für den Innenbereich geeignet.
2. Zur Vermeidung von Stromschlägen ist besondere Vorsicht geboten, da Wasser in diesem Gerät
verwendet wird. Versuchen Sie es in keinem Fall selbst zu reparieren. Geben Sie das Gerät an die
autorisierte Servicestelle für die Wartung oder entsorgen Sie es.
3. Achten Sie darauf, dass die Ausgangsspannung der auf dem Typenschild der Pumpen
angegebenen entspricht.
4. Wenn das Gerät ins Wasser eingetaucht ist, NICHT danach greifen! Bitte trennen Sie das Gerät
zuerst vom Netz und berühren es erst dann.
5. Überprüfen Sie das Gerät nach der Installation. Es sollte nicht eingesteckt werden, wenn seine
elektrischen Komponenten nass sind.
6. Betreiben Sie kein Gerät mit einem beschädigten Kabel oder Stecker oder in defektem Zustand.
Das Netzkabel des Geräts kann nicht ersetzt werden. Wenn das Kabel beschädigt ist, sollte man das
Gerät verschrotten.
7. Stellen Sie sicher, dass das Netzkabel unterhalb der Steckdose Schlaufen zu einer "Tropfschleife"
bildet. Dies wird verhindern, dass Wasser entlang des Kabels in die Steckdose läuft.
8. Sorgfältige Aufsicht ist notwendig, wenn das Gerät von oder in der Nähe von Kindern verwendet
wird.
9. Bei Nichtgebrauch, vor dem Einfügen oder Entnehmen von Teilen und vor der Reinigung bitte
Netzstecker ziehen.
10. Das Gerät nicht installieren oder lagern, wenn es Feuchtigkeit oder Temperaturen unter dem
Gefrierpunkt ausgesetzt ist.
11. Achten Sie darauf, dass das Gerät sicher installiert ist, bevor Sie es starten.
12. Lesen und beachten Sie alle Anweisungen, die mit dem Gerät und auf dem Gerät geliefert
werden.
13. Die Pumpe darf nicht trocken laufen.
14. Nie Zubehörteile verwenden, die nicht vom Hersteller empfohlen verwenden. Es kann zu Feuer,
Stromschlag und / oder zu Verletzungen führen.
15. Verwenden Sie das Gerät für den Hausgebrauch und in der in dieser Anleitung angegebenen
Weise nur in trockener Umgebung.
16. Verwenden Sie zum Reinigen ein feuchtes Tuch. Vermeiden Sie den Einsatz von Putzmitteln und
achten Sie darauf, dass keine Flüssigkeit in das Gerät eindringt.
© by WilTec Wildanger Technik GmbH Seite 4
http://www.wiltec.info

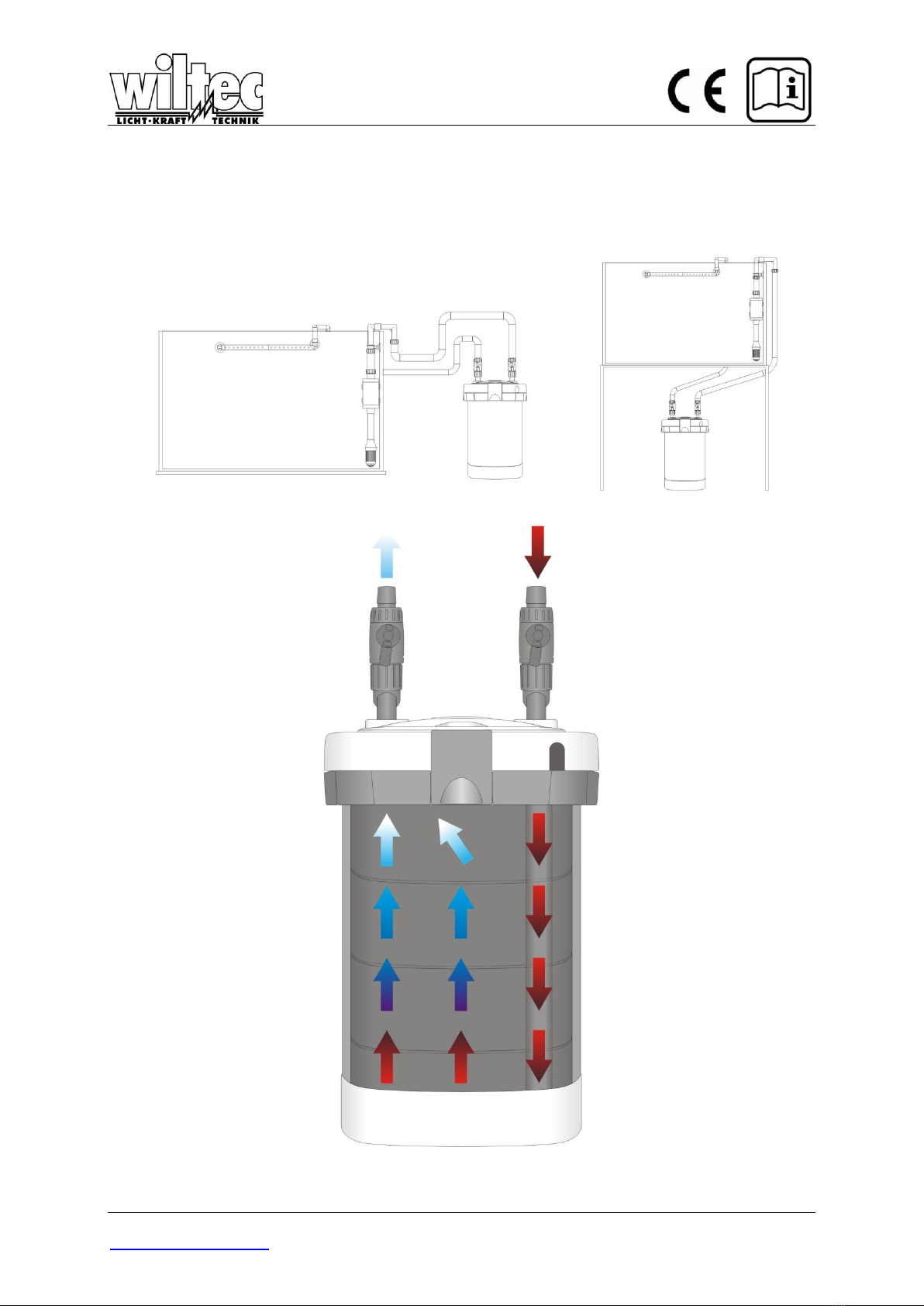

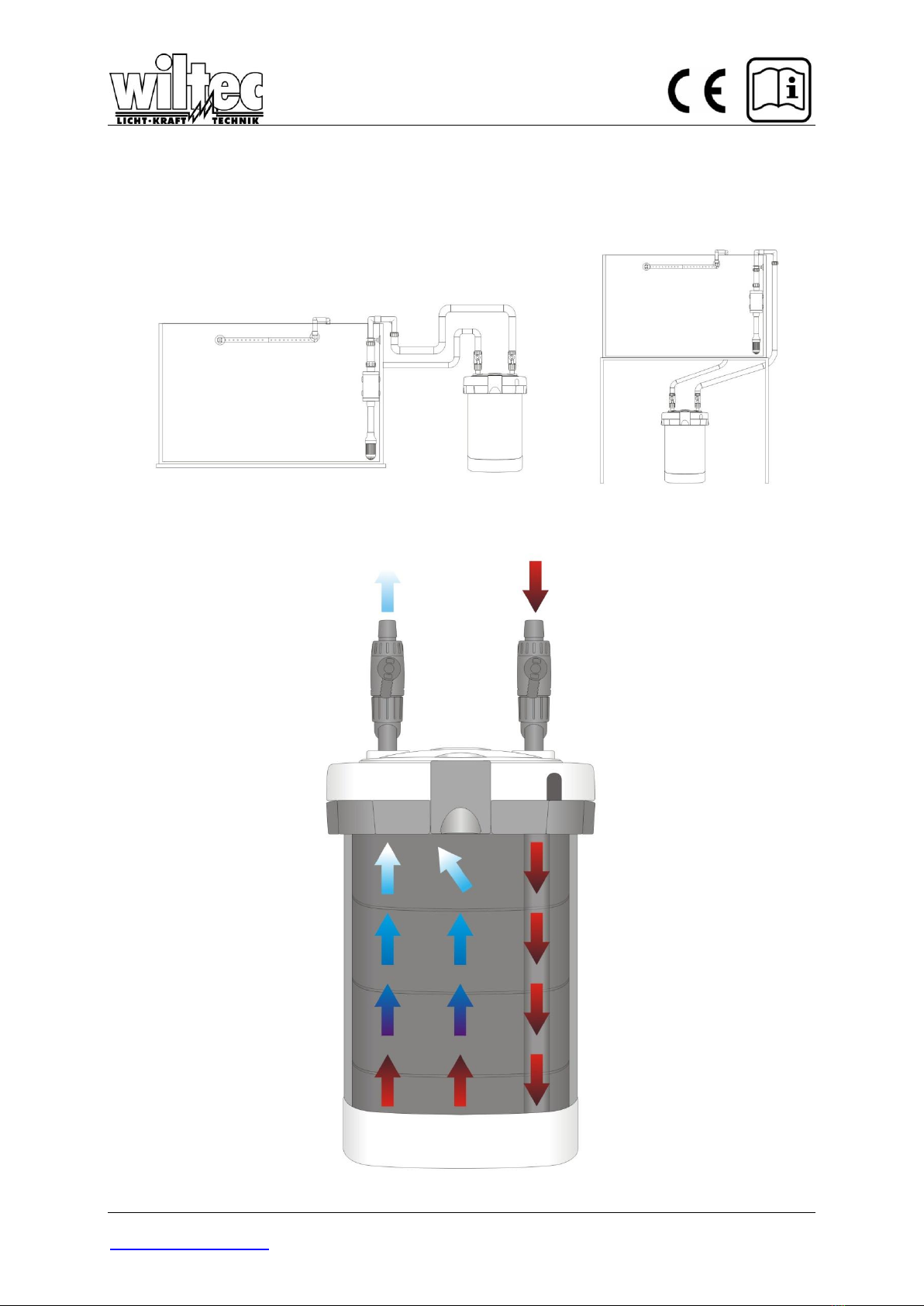

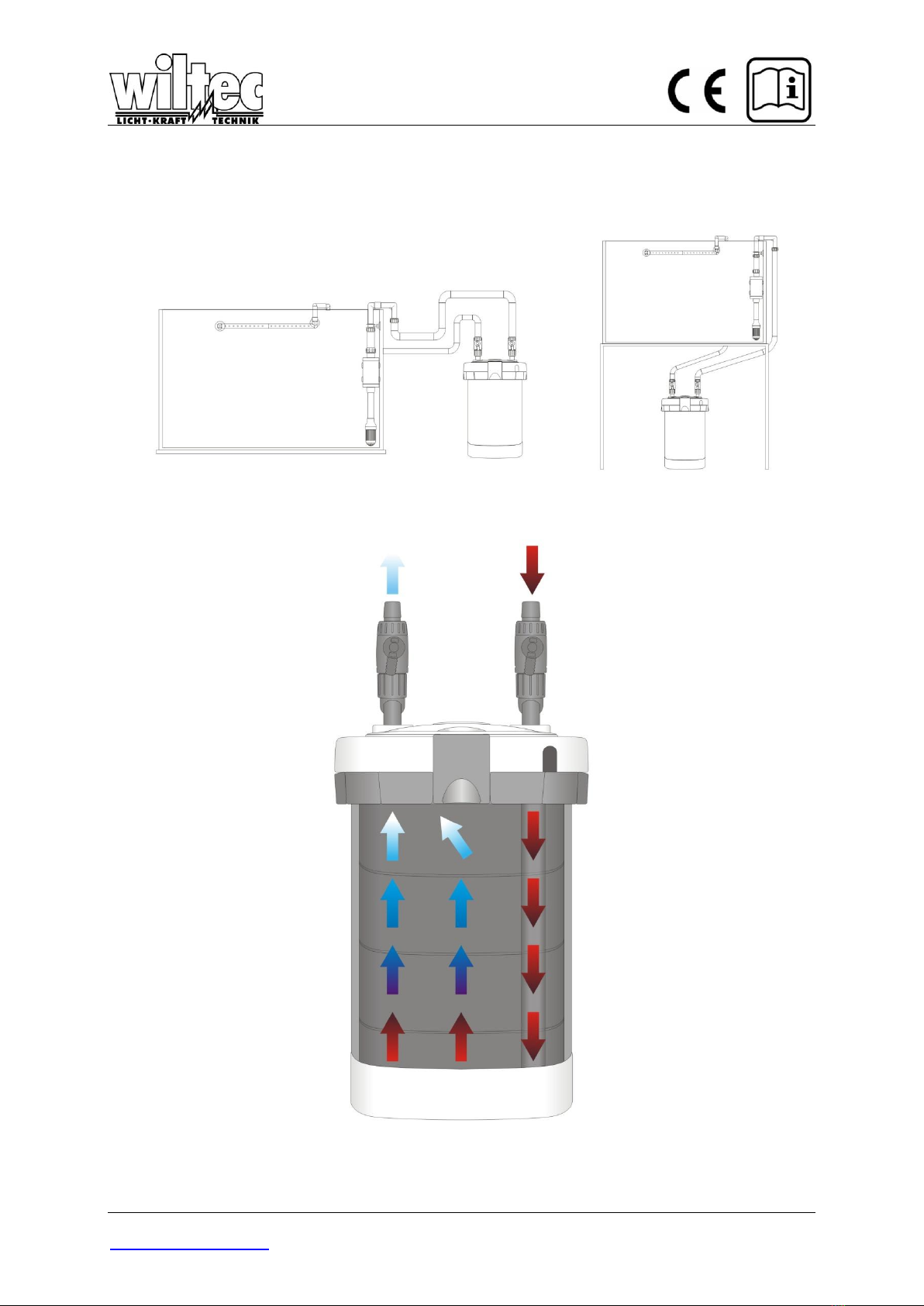

Installation
HW-505A
© by WilTec Wildanger Technik GmbH Seite 5
http://www.wiltec.info

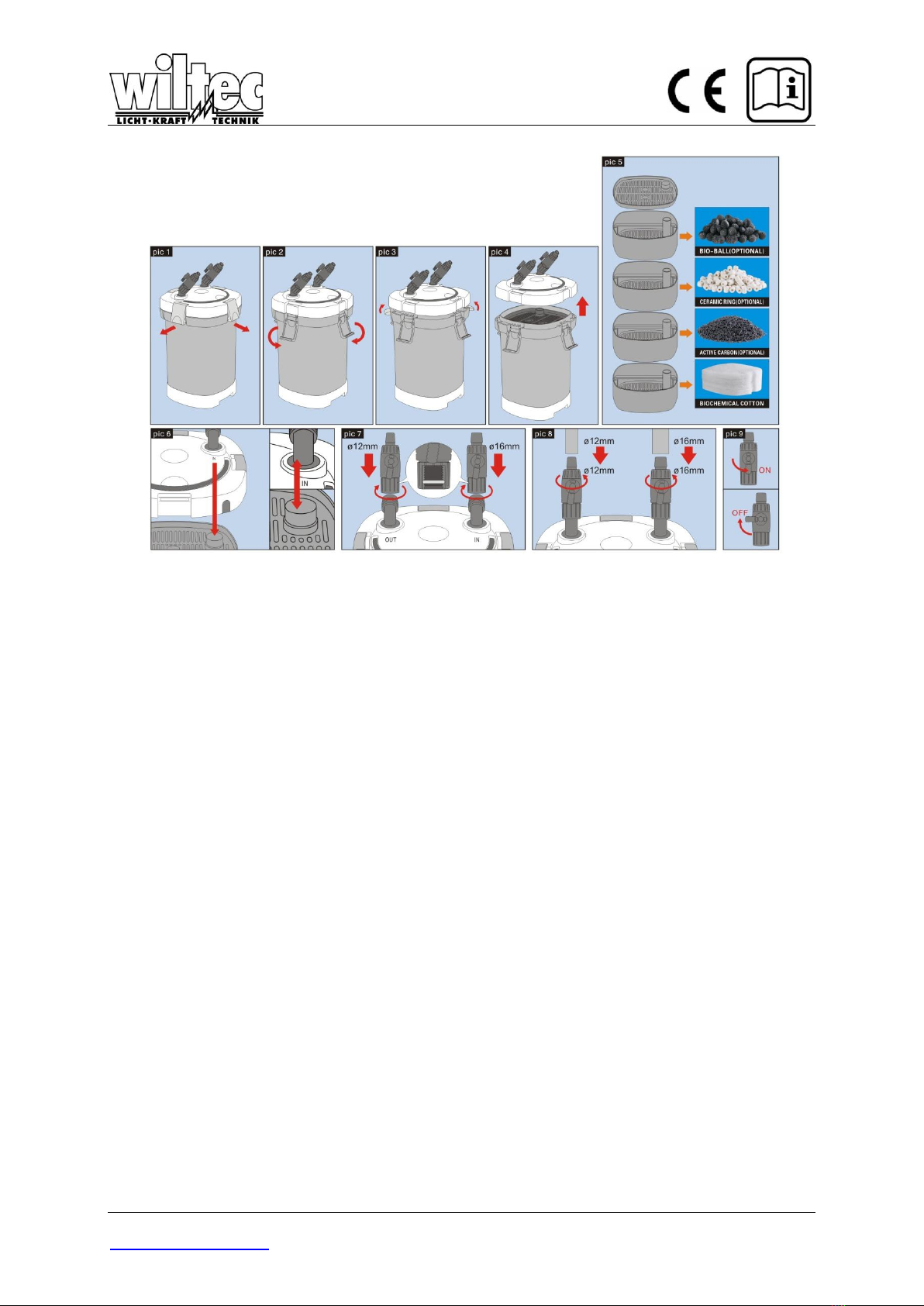

1. (Abb. 1) Ziehen Sie die vier Klammern in Pfeilrichtung, um diese vom Filter zu lösen.
(Abb.2).
2. Drücken Sie die beiden mit dem Filter verbunden Griffe runter und ziehen Sie dann
den Filterdeckel nach oben (Abb. 3), und können Sie den Filterdeckel vom Filter
entfernen (Abb. 4).
3. Entnehmen Sie die Filterkörbe und füllen Sie diese mit Filtermaterialien. (Abb. 5)
4. Stellen Sie die Filterkörbe zurück in den Filter und montieren Sie den Filterkopf. Bitte
achten Sie darauf, dass die sich Einlaufseite des Filters (gekennzeichnet mit "IN")
über dem Einlauf des Filterkorbs befindet(Abb 6). Verschließen Sie den Deckel, nach
dem Sie die Dichtung sorgfältig überprüft haben, mit den vier Verschlussklammern.
5. 5.Setzen Sie den 16mm Ein/Auslassadapter auf die mit "IN" gekennzeichnete Seite
des Filterdeckels und schrauben Sie diesen fest. Verfahren Sie mit dem 12mm
Ein/Auslassadapter an der mit "OUT" gekennzeichneten Seite genauso. Stellen Sie
sicher, dass beide Anschlüsse sorgfältig verschraubt sind. (Abb. 7).
ACHTUNG: Kontrollieren Sie vor der Installation der Ein/Auslassadapter den Sitz
der vorinstallierten Dichtungen.
6. Installieren Sie jeweils den 12mm und den 16mm Schlauch an den entsprechenden
Ein/Auslassadapter. (Abb. 8).
7. Sie können am Ein/Auslassadapter zwei Stellungen auswählen "ON" und "OFF"
(Abb. 9). So verhindern Sie das Entleeren der Schläuche z.B. beim
Reinigungsvorgang.
8. Setzen Sie den Einlauf bitte entsprechend der Teileliste zusammen und fixieren Sie
diesen im Inneren des Aquariums mit Hilfe der Saugnäpfe. Verbinden Sie den
Filtereinlaufbogen mit Hilfe des 16mm Schlauches mit dem Einlauf des Filters am
Filterkopf.
9. Setzen Sie den Auslauf bitte entsprechend der Teileliste zusammen und fixieren Sie
diesen im Inneren des Aquariums mit Hilfe der Saugnäpfe. Verbinden Sie den
Filterauslaufbogen mit Hilfe des 12mm Schlauches mit dem Einlauf des Filters am
Filterkopf.
10. Sollten Sie kein Streurohr installieren wollen besteht alternativ die Möglichkeit eine
Ausströmdüse zu installieren.
© by WilTec Wildanger Technik GmbH Seite 6
http://www.wiltec.info
1 Filter
14 Einlauf
5 Ein/ Auslass Regulierung
15 Filterablaufbogen
6 Ein/ Auslass Regulierung
16 Ausströmdüse
7 Filterabdeckung
17 Winkelstück
8 Filterkorb
18 Streurohr
9 Filtereinlaufbogen
19 Klammer
10 Klammer
20 Saugnapf
11 Verbindungsrohr
21Abschluss Streurohr
12 Pumpe
22 Behälterclip
13 Anschlussrohr
23Filterkopf
© by WilTec Wildanger Technik GmbH Seite 7
http://www.wiltec.info
EG-Konformitätserklärung
(gemäß den Richtlinien 2006/95/EC)
Hersteller / verantwortliche Person
WilTec Wildanger Technik GmbH
Koenigsbenden 12
52249 Eschweiler, Deutschland
erklärt, dass das Produkt:
Externer Aquariumfilter
Type:
ARTIKEL HW-602B, HW-603B Und andere
Modelle
Verwendungszweck:
Reinigen von Aquariumwasser
bei bestimmungsgemäßer Verwendung den grundlegenden Anforderungen und den
weiteren entsprechenden Vorgaben gemäß den Richtlinien
2006/95/EC
aufgrund seiner Konzipierung und Bauart sowie der von uns in Verkehr gebrachten
Ausführung entspricht.
Bei der Bewertung des Produkts hinsichtlich der Anforderung der Richtlinien kamen
die folgenden Standards zur Anwendung:
EN 60335-1:2002 +A1:2004 + A11:2004 + A12:2006 + A2:2006 +
A13:2008 + A14:2010 + A2:2011
EN 60335-2-41:2003 + A1:2001 + A2:2010
EN 62233:2008
Bei einer Änderung des Produktes verliert diese Erklärung Ihre Gültigkeit.
Eschweiler, 01. Februar 2013
__________________________
Bernd Wildanger
Geschäftsführer
© by WilTec Wildanger Technik GmbH Seite 8
http://www.wiltec.info
Manual
DE/EN/FR
Externer Aquariumfilter
HW-505A
Artikel 50370
Vor Inbetriebnahme Bedienungsanleitung und Sicherheitshinweise lesen und beachten
Read and follow the operating instructions and safety information before using for the first time.
rité et respectez-les.
Technische Änderungen vorbehalten.
Durch stetige Weiterentwicklungen können Abbildungen, Funktionsschritte und technische Daten ge-
ringfügig abweichen
Updating the documentation
If you have suggestions for improvement or have found any irregularities please contact us.
© by WilTec Wildanger Technik GmbH Seite 9
http://www.wiltec.info
The information contained in this document is subject to change without prior notice. No part of this
document can be copied or duplicated in another form without the prior written consent of Wiltec
Wildanger Technik GmbH. The Wiltec Wildanger Technik GmbH assumes no liability for any errors in
this user manual or the connection diagram.
Although Wiltec Wildanger Technik GmbH has made every effort to make sure that this user manual is
complete, accurate and updated, errors cannot always be avoided. In the event of problems with this
user manual please complete and send this form back to us.
FAX-notification (+++49 2403 55592-15),
from: ________________________________________
Name: ________________
Firm:_____________________
Tel/Fax:__________________
I would like to report the following mistakes:
___________________________________________________________________
Customer Service Wiltec Wildanger Technik GmbH
e-mail: service@wiltec.info
Tel:++ +49 2403 55592-0
Introduction
Thank you for purchasing this quality product. To minimize the risk of injury by means of fire or electric
shock we urge that our clients take some basic safety precautions when using this device. Please read
the operation instructions carefully and make sure you have understood its content.
Always use a grounded power connection with the appropriate mains voltage. You can find the
corresponding mains voltage on the type plate. If you have any doubts about the connection being
grounded, have it checked by a qualified professional. Never use a faulty electric cable.
Do not inspect the electrical part of the pressure pond filter in a wet or damp environment or when you
are wet yourself and protect it from direct sunlight. Install this device in a safe location so that nobody
can step on the cable, fall over or damage it. Make sure additionally you provide sufficient cooling
through the ambient air and avoid heat accumulation. Disconnect the power plug before cleaning it
and use only a damp cloth for cleaning.
The electric part of the device contains no parts that can be inspected or serviced by the user. Leave
the maintenance, adjustment and repair to qualified technical personnel. In case of unauthorised
intervention the 2-year warranty is no longer valid! Keep these operation instructions safe.
© by WilTec Wildanger Technik GmbH Seite 10
http://www.wiltec.info
IMPORTANT SAFEGUARDS:
220-240V~, 50Hz, 20W, IP44
Please read thoroughly before installation and operation
To guard against injury, basic safety precautions should be followed when handling the appliance, as
the following included:
1. The appliance is only for aquarium and indoor use.
2. To avoid possible electric shock, special care should be taken since water is employed in the use
of this appliance. Do not attempt to repair it by yourself. Return the appliance to the authorized
service facility for maintenance or discard it.
3. Make sure that your outlet voltage corresponds to the stated voltage on the rating label of the
pumps.
4.
FIRST and then fetch it.
5. Carefully examine the appliance after installation. It should not be plugged in if its electrical
components are wet.
6. Do not operate any appliance with a damaged cord or plug, or in abnormal state. The supply cord
of the appliance cannot be replaced. If the cord is damaged the appliance should be
scrapped.
7. Make sure that the electrical cord loopThe use of a
drip loop will help prevent any water leaks or splashes from running down the electrical cord into
your outlet. Instead of any water getting into your outlet it will simply drip off the cord at the lowest
point in the loop.
8. Close supervision is necessary when the appliance is used by or near children.
9. Always unplug the appliance when not in use, before putting on or taking off parts, and before
cleaning.
10. Do not install or store the appliance where it is exposed to moisture or to temperatures below
freezing.
11. Make sure the appliance is securely installed before operating it.
12. Read and observe all the instructions supplied with the appliance and on the appliance.
13. The pump must not be run dry.
14. Never use accessories which are not recommended by the appliance manufacturer. It may result
in fire, electric shock and/or personal injury.
15. Use the appliance ONLY for domestic purposes and in the way indicated in these instructions and
place it in a dry environment.
© by WilTec Wildanger Technik GmbH Seite 11
http://www.wiltec.info
Installation
HW-505A
© by WilTec Wildanger Technik GmbH Seite 12
http://www.wiltec.info
1. (Pic 1) Pull-
(pic 2).
2.
(pic 3), filter cover and body departed (pic 4).
3. Take out the filter box, put in filter materials or bio-cottons due as you like, pls find (pic5)
for reference.
4. Put back the full filter box in turn, put on cover. Pls pay attention, the inlet of filter box
must
sealed well, then put down 4 clasps.
5.
down it. Connect 12 in/outlet adjuster on bend conn
screw down (pic 7).
6. Attention: Before connect above in/outlet adjuster, pls check if the O RING on the
connector is well.
7. . Put tube 16mm into 16 in/outlet adjuster and screw down, then put tube 12mm into 12
in/outlet adjuster and screw down (pic 8).
8. . Pls see the swift of in/outlet adjuster on (pic 9).
9. . Pls assemble the inlet parts according to the dismantle pic, and put in orderly, then fix
them inside tank by sucker. Put tube 16mm into inlet bend connector and screw down.
10. . Pls assemble the outlet parts according to the dismantle pic, and put in orderly, then fix
them in tank by sucker. You can decide the direction and height by yourself, then put
tube 12mm into outlet bend connector and screw down.
11. . There has a jet connec
replace it.
© by WilTec Wildanger Technik GmbH Seite 13
http://www.wiltec.info
1 Filterbode
14 Inlet
5 Inlet/ Outlet Adjust
15 Outlet Bend Connection
6 Inlet/ Outlet Adjust
16 Outlet Nozzle
7 Filte Cover
17 Right-angle Connect
8 Filter Box
18 Scatter Piper
9 Inlet Bend Connection
19 Clamp
10 Clamp
20 Sucker
11 Connection Tube
21 Block
12 Pump
22 Top Cover Lift Lock Clamps
13 Connection Pipe
23 Top Cover Filter Head
© by WilTec Wildanger Technik GmbH Seite 14
http://www.wiltec.info
Notice d‘utilisation
DE/EN/FR
Filtre externe d’aquarium
HW-505A
Artikel 50670
Vor Inbetriebnahme Bedienungsanleitung und Sicherheitshinweise lesen und beachten
Read and follow the operating instructions and safety information before using for the first time.
-les.
Sous réserves de modifications techniques!
légèrement.
© by WilTec Wildanger Technik GmbH Seite 15
http://www.wiltec.info
Actualisation de la documentation
Si vous avez des propositions à nous faire concernant une amélioration des produits ou si vous avez
constaté des irrégularités, ne manquez pas de nous contacter.
Les informations contenues dans ce document peuvent changer à tout moment sans préavis. Aucune
responsabilité pour des erreurs éventuelles de ce manuel ou des schémas de raccordement.
Bien que la société Wiltec Wildanger Technik GmbH ait entrepris les plus grands efforts pour
tout.
Si vous rencontrez des problèmes sur ce manuel, remplissez le formulaire ci-dessous et renvoyez-le
nous.
Info-FAX (+++49 2403 55592-15),
du: ________________________________________
Nom: ________________
Société:_____________________
Tel/Fax:__________________
Je signale les erreurs suivantes:
Service clientèle Wiltec Wildanger Technik GmbH
e-mail: service@wiltec.info
Tel:++ +49 2403 55592-0
Introduction
Afin de minimiser le risque de blessure par électrocution
ou par le feu, nous vous prions de prendre toujours quelques mesures de sécurité de base,
quand vous vous servez de l’appareil. Nous vous prions de lire attentivement cette notice et de
vous assurez que vous l’avez bien comprise.
Utilisez toujours une prise reliée à la terre pour le branchement avec la tension de réseau correcte.
concernant le branchement et la liaison à la terre, demandez à du personnel qualifié de le vérifier.
dans un endroit humide ou mouillé, ou si vous-mêmes êtes mouillés, et protégez-
directe aux soleil. Veillez à une aération environnante suffisante et évitez les embouteillages de
électrique de l'appareil.
ou bien la garantie de 2 ans expire immédiatement! Conservez bien cette notice.
© by WilTec Wildanger Technik GmbH Seite 16
http://www.wiltec.info
AVIS IMPORTANT:
220-240V AC, 50Hz, 15W/20W/50W IP44
Veuillez lire attentivement les informations suivantes avant le montage et la mise en marche.
vous-
réparation à du personnel qualifié et autorisé ou emmenez-le aux ordures.
pompes.
ergé, ne PAS y toucher! Débranchez-le et touchez-le seulement après!
sont mouillés.
7. Assurez-vous que le câble allant à la prise de courant forme une boucle au-dessous de la prise
8. Il est important de surveiller très attentivement des enfants qui se trouveraient à proximité de
9. En cas de
nettoyage, débranchez-le.
descendent au-dessous de zéro.
11. Veillez à ce
-
même.
13. Ne jamais faire marcher la pompe à sec.
14. Ne jamais utiliser des accessoires qui ne sont pas recommandés par le fournissseur sous risques
ce manuel et seulement dans un endroit sec.
© by WilTec Wildanger Technik GmbH Seite 17
http://www.wiltec.info
Installation
HW-505A
© by WilTec Wildanger Technik GmbH Seite 18
http://www.wiltec.info
1. (Image 1) Tirez sur les quatre clips en direction de la flèche, pour les débloquer et
déserrer celles-ci du corps du filtre. (Image 2)..
2. Appuyez les deux poignées reliées au filtre vers le bas et soulever le couvercle du
filtre (image 3). Vous pouvez alors retirer le couvercle. (Image 4).
3. Retirez les paniers filtres et remplissez-les avec les agents filtrants.(Image 5)
4. Replacez les paniers filtre dans le bac du filtre et remontez la tête du filtre. Veillez à
-dessus de
Fermez le couvercle après avoir vérifié que le joint
est bien positionné, avec les quatre clips de fermeture.
5.
filtre et vissez-le bien. Faites-en de même avec le raccord entrée/sortie de 12 mm à
Assurez-vous que les deux raccords sont bien vissés.
(Image 7).
joints préinstallés sont bien positionnés joints préinstallés sont bien positionnés
6. Installez les tuyaux de 16 et 12 mm sur le raccord entrée/sortie correspondant.
(Image 8)
7. Vous pouvez choisir aux raccords entrée/sortie entre deux positions "ON" et "OFF"
(Image 9). Vous évitez par là que les tuyaux ne ou le
nettoyage.
8. Assemblez les pièces de la partie entrée selon la liste des pièces et fixez-la à
rée du
.
9. Assemblez les pièces de la partie sortie selon la liste des pièces et fixez-la à
Raccordez le coude de sortie
du filtre avec .
10.
alternativement installer une buse de dispersion.
© by WilTec Wildanger Technik GmbH Seite 19
http://www.wiltec.info
1 Filtre
14 Entrée
5 Régulation Entrée /Sortie
15 Coude de sortie du filtre
6 Régulation Entrée /Sortie
16 Buse de dispersion
7Couvercle du filtre
17 Pièce en coude
8 Panier filtre
19 Clip
10 Clip
20 Ventouse
11 Tuyau de raccord
12 Pompe
22 Clips de Fermeture
13 Tube de raccord
23 Tête de pompe
This manual suits for next models
1
Table of contents
Languages:
Other WilTec Aquarium manuals
