Windsor SRXP12 10120240 User manual

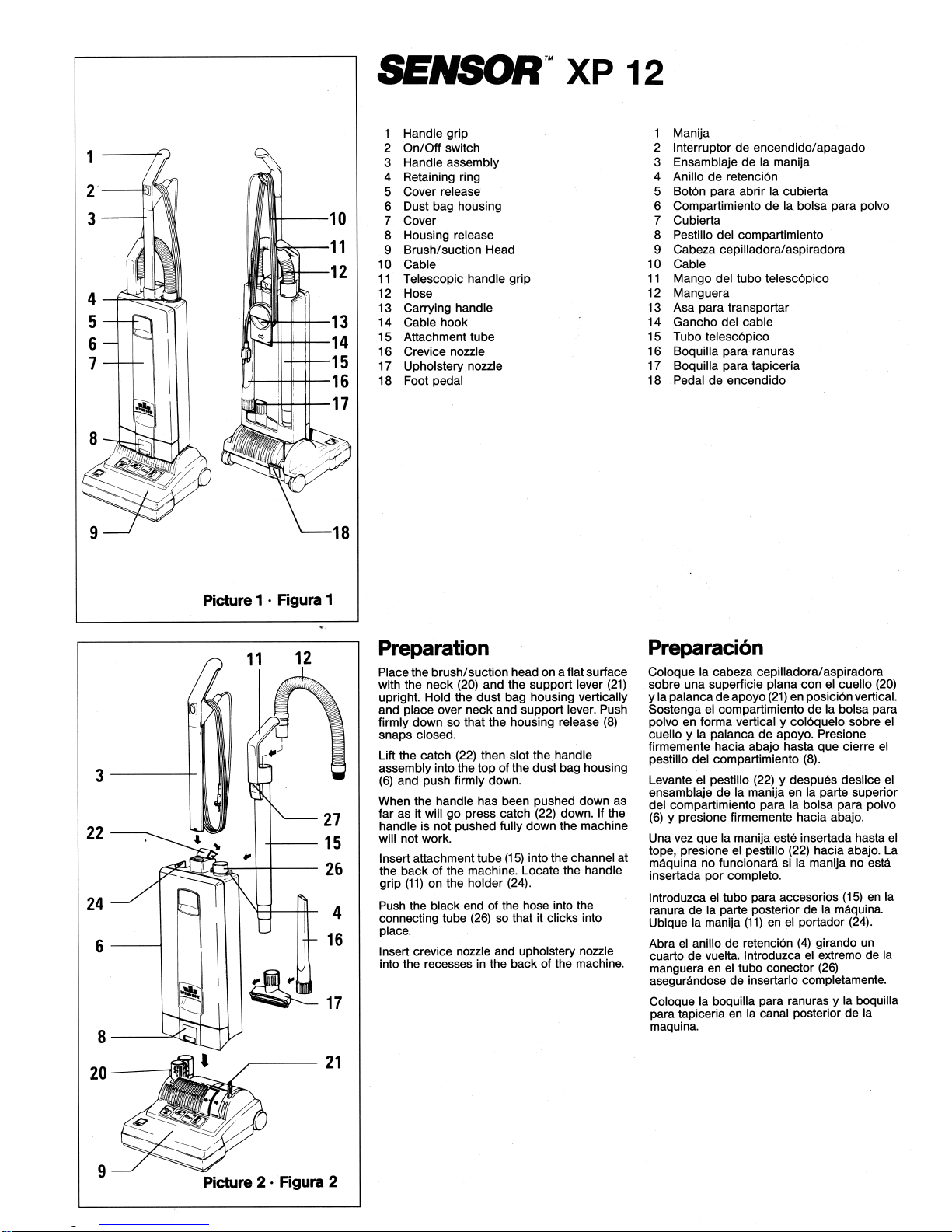

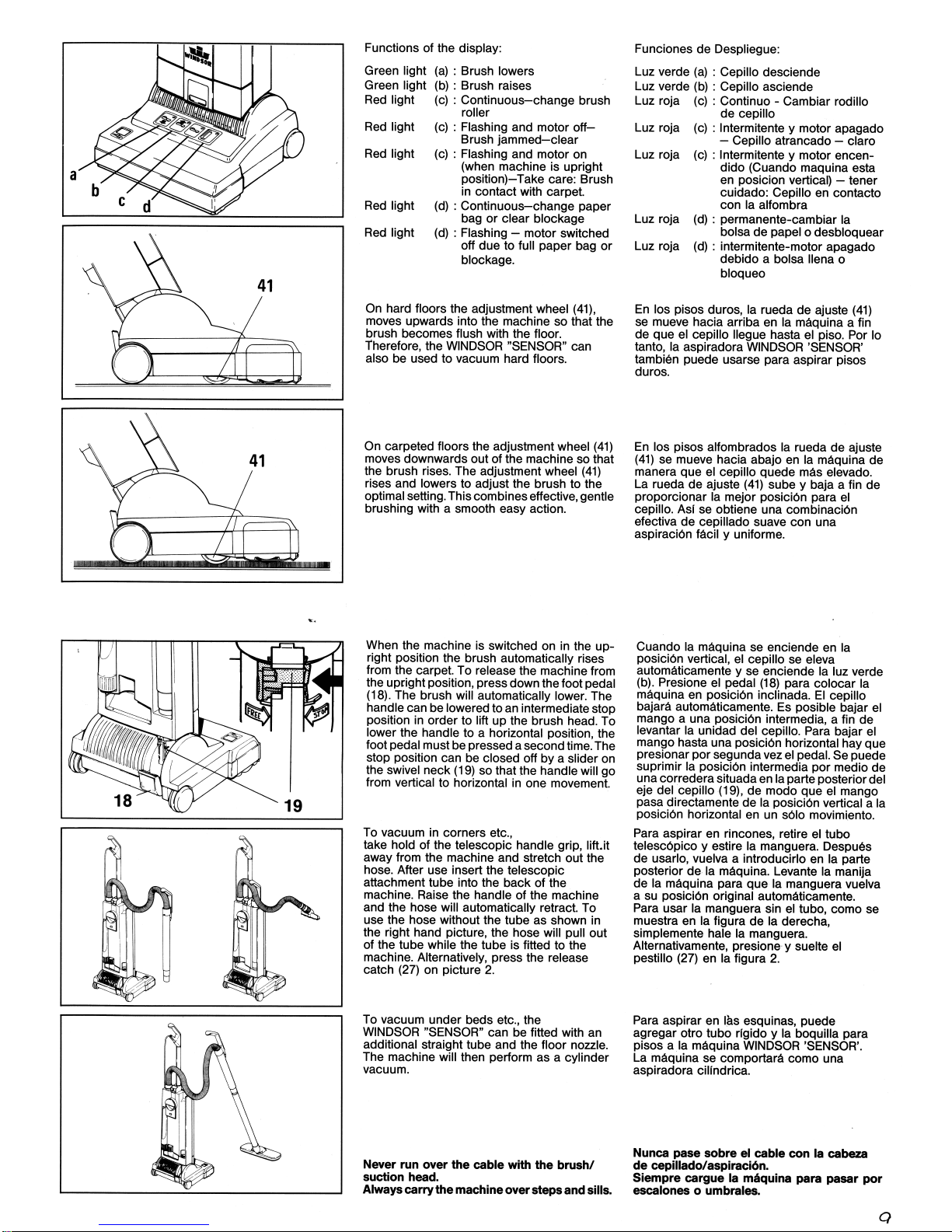

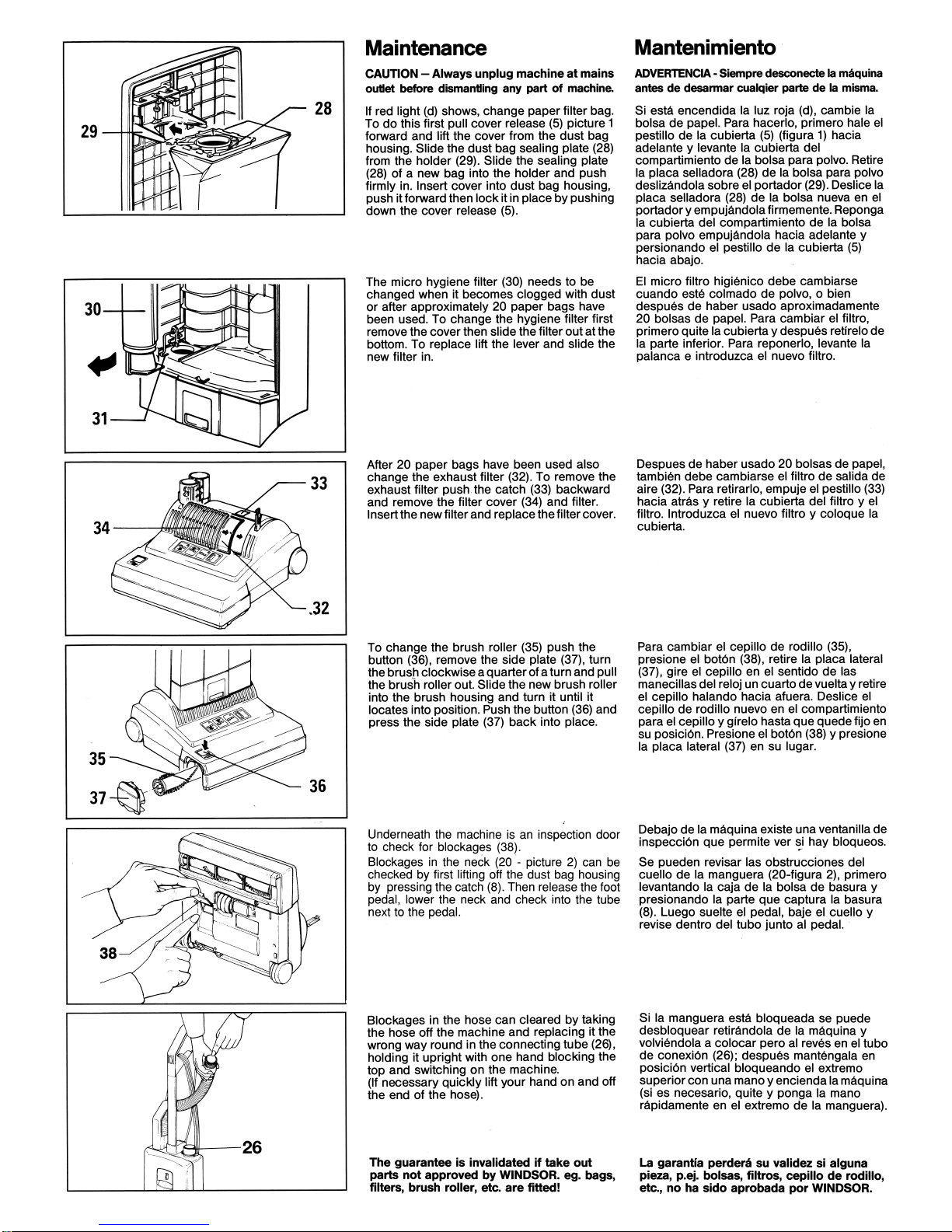

MODEL: SRXP12
10120240
120V
86269890-D07/2008
PRV NO. 98979

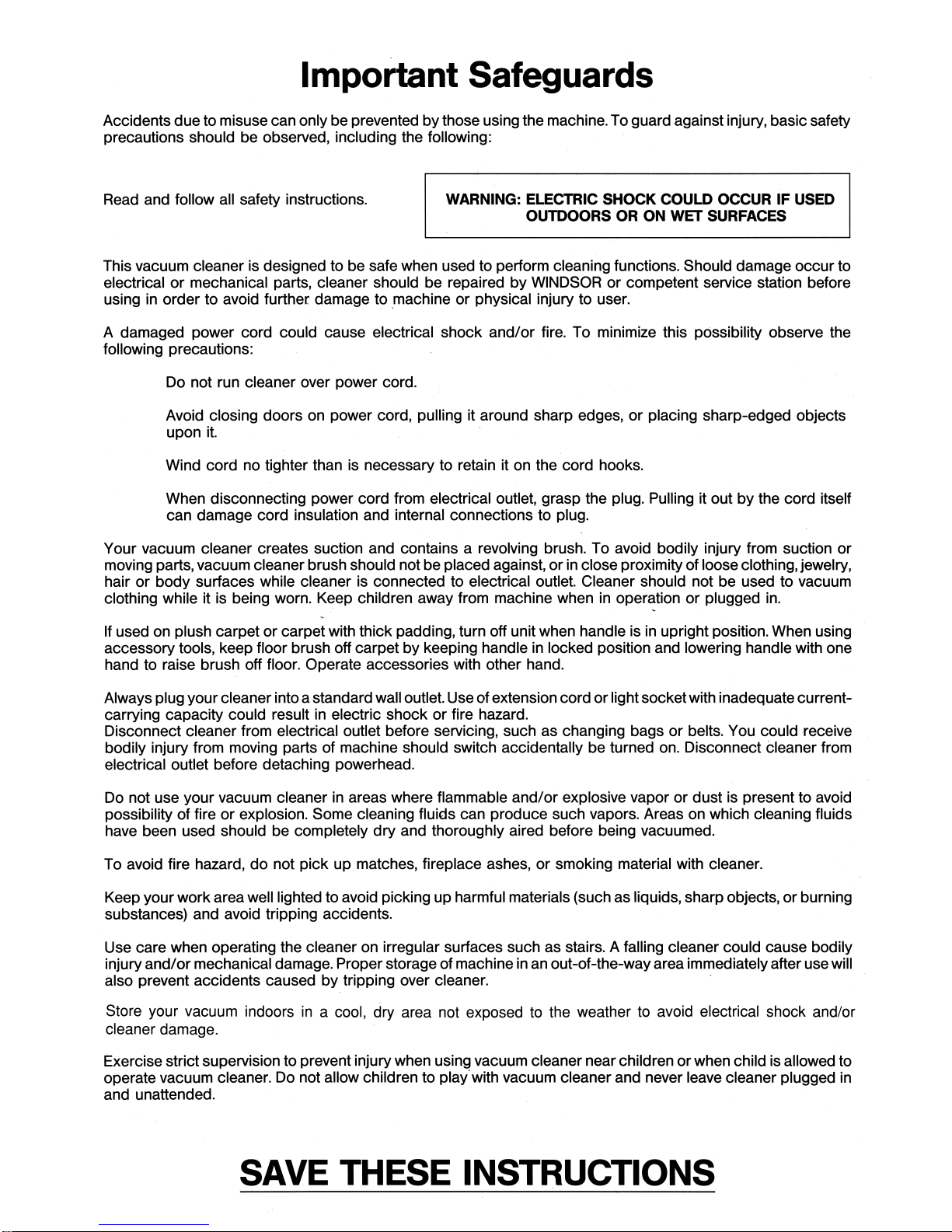

IMPORTANT SAFETY INSTRUCTIONS
When using an electrical appliance, basic precautions must always be followed,
including the following.
READ ALL INSTRUCTIONS BEFORE USING THIS MACHINE
WARNING: To reduce the risk of fire, electric shock, or injury:
1. Do not leave appliance when plugged in. Unplug from outlet when not in use and before servicing.
2. Do not use outdoors or on wet surfaces.
3. Do not use near small children. Do not allow to be used as a toy. Close attention is necessary when used
by or near children.
4. Use only as described in this manual. Use only manufacturer’s recommended attachments.
5. Do not use with damaged cord or plug. If appliance is not working as it should has been dropped,
damaged, left outdoors, or dropped into water, return it to a service center.
6 Do not pull or carry by cord, use cord as a handle, close a door on cord, or pull cord around sharp edges
or corners. Do not run appliance over cord. Keep cord away from heated surfaces.
7. Do not unplug by pulling on cord. To unplug, grasp the plug, not the cord.
8. Do not handle plug or appliance with wet hands.
9. Do not put any object into openings. Do not use with any opening blocked; keep free of dust, lint, hair,
and anything that may reduce air flow.
10. Keep hair, loose clothing, fingers, and all parts of body away from openings and moving parts., Do not
place fingers or other body parts under vacuum unless unplugged.
11. Do not pick up anything that is burning or smoking, such as cigarettes, matches, or hot ashes.
12. Do not use without dust bag and/or filters in place.
13. Turn off all controls before unplugging.
14. Use extra care when cleaning on stairs.
15. Do not use to pick up flammable or combustible liquids such as gasoline or use in areas where they may
be present.
16. Machines can cause a fire when operated near flammable vapors or materials. Do not operate this
machine near flammable fluids, dust or vapors.
17. Maintenance and repairs must be done by qualified personnel.
18. Use only identical replacement parts. See instructions for Servicing of Appliances.
19. Do not use machine as a step.
20. If used on plush carpet or carpet with thick padding, do not leave machine in one place with machine
turned on.
21. Do not use the handle in the dust bag housing cover to carry the machine.
22. Always turn off this appliance before connecting or disconnecting motorized nozzle.
23. Brush may unexpectedly restart. To reduce the risk of injury from moving parts. – Unplug before servicing.
24. The vacuum has a manual reset thermal protector. The protector is reset by switching off the vacuum.
The thermal protector needs some time to cool down after switching off! Check the vacum for air blockages
or mechanical failures before switching on.
25. Store the vacuum in a dry place at room temperature. When the vacuum is not in use, you should wrap the
cord on the cable hooks.
26. Any other servicing should be performed by an authorized service representative.
SAVE THESE INSTRUCTIONS

INSTRUCCIONES IMPORTANTES PARA SU SEGURIDAD
Durante la utilización de un dispositivo eléctrico hay que tener en cuenta una
serie de medidas básicas de precaución, que incluyen las siguientes.
ES IMPORTANTE QUE LEA ESTAS INSTRUCCIONES ANTES DE COMENZAR A
USAR LA MAQUINA
ADVERTENCIA: Para reducir el riesgo de incendios, descargas
eléctricas o lesiones:
1. No deje nunca el aparato conectado a la red. Después de su uso, y antes de cualquier revisión o reparación,
desconecte el aparato de la toma de corriente.
2. No usar nunca el aparato al aire libre, ni sobre superficies húmedas.
3. No utilice la aspiradora cuando los niños estén cerca. No permita que se utilice el aparato como un juguete. Hay
que prestar especial atención al utilizarlo en las cercanías de niños.
4. Utilizar el aparato sólo como se describe en este manual. Emplear exclusivamente los accesorios recomendados
por el fabricante.
5. No poner en marcha el aparato con un cable eléctrico deteriorado. Si el aparato no funciona como deberia, si
se ha caído, dañado, si ha permanecido al aire libre o si se ha caído al agua, dirijase a un taller de servicio.
6. No tire del aparato ni lo transporte utilizando el cable eléctrico; no use el cable a modo de asa, ni cierre una
puerta con el cable pillado; no tienda el cable en torno a aristas vivas o esquinas. No pase con el aparato por
encima del cable. Mantenga el cable simpre lejos de superficies calientes.
7. No desconecte el enchufe de la red tirando del cable. Para desconectar el aparato hay que tirar del enchufe, no del
cable.
8. No maneje el enchufe ni el aparato con las manos húmedas.
9. No introduzca ningún objeto en las aberturas del aparato. No utilice el aparato mientras está bloqueada una
de las aberturas; evite la penetración de polvo, hilachas, pelos o cualquier objeto que pueda inhibir la
circulación del aire.
10. Mantenga su cabello, la ropa suelta, los dedos y todas las partes de su cuerpo alejadas de las aberturas y piezas
en movimiento. No coloque los dedos ni otras partes del cuerpo debajo de la aspiradora a menos que esté
desenchufada.
11. No utilice el aspirador para recoger cuerpos en llamas o humeantes, tales como cigarrillos, cerillàs o cenizas calientes.
12. No utilizar nunca el aspirador sin la bolsa y/o los filtros colocados en su lugar previsto.
13. Desconecte todos los interruptores antes de desenchufar el aspirador.
14. Tenga especial cuidado al manejar la aspiradora en una escalera.
15. No utilice el aspirador oara recoger líquidos inflamables o combustibles, tales como gasolina, ni maneje el aspirador
en zonas donde pueda haber líquidos de este tipo.
16. Los motores eléctricos pueden origina incendios al operar en las cercanias de vapores o materiales inflamables.
No maneje la aspiradora cerca de líquidos, polvos o vapores inflamables.
17. El matenimiento y la reparación de la aspiradora está reservado a personal debidamente cualificado.
18. Conecte la aspiradora solamente a tomas de corriente con puesta a tierra. Tenga en cuenta las instrucciones
para la puesta a tierra.
19. No usar la aspiradora a modo de escalerra de mano.
20. Si utiliza la aspiradora en alfombras de felpa o de acolchado espeso, no deje la máquina en funcionamiento en un
lugar fijo.
21. Nunca utilice la manilla del operador, que se introduce en la parte superior del compartimento de la bolsa para
el polvo, para transportar la máquina. La manilla de transporte se ubica en la parte trasera del compartimento de la
bolsa de la máquina.
22. Apague siempre este utensilio antes de conectar o desconectar la boquilla motorizada.
23. El cepillo puede prenderse inesperadamente. Para reducir el riesgo de una lesion a causa de las partes movibles –
Desconectese antes de repararse.
24. La aspiradora posee un protector térmico de reposición manual. El protector se repone apagando la aspiradora. Èste
necesita algún tiempo para enfriarse ¡después del apagado! Revise si la aspiradora tiene alguna falla mecánica u
obstrucción antes de encenderla.
25. Guarde la aspiradora en un lugar seco a temperatura ambiente. Cuando la aspiradora no se esté usando, enrollé el
cordón en los ganchos para el cable.
26. Cualquier otro servicio debe realizarlo un representante del servicio autorizado.
CONSERVE ESTAS INSTRUCCIONES A MANO

GROUNDING INSTRUCTIONS
This appliance must be grounded. If it should malfunction or breakdown, grounding provides a path of least
resistance for electric current to reduce the risk of electric shock. This appliance is equipped with a cord
having an equipment-grounding conductor and grounding plug. The plug must be inserted into an
appropriate outlet that is properly installed and grounded in accordance with all local codes and ordinances.
WARNING
Improper connection of the equipment-grounding conductor can result in a risk of electric shock. Check
with a qualified electrician or service person if you are in doubt as to whether the outlet is properly
grounded. Do not modify the plug provided with the appliance – if it will not fit the outlet, have a proper
outlet installed by a qualified electrician.
This appliance is for use on a nominal 120-volt circuit, and has a grounded plug that looks like the plug
illustrated in sketch A. A temporary adaptor that looks like the adaptor illustrated in sketches B and C may
be used to connect this plug to a 2-pole receptacle as shown in sketch B if a properly grounded outlet is not
available. The temporary adaptor should be used only until a properly grounded outlet (sketch A) can be
installed by a qualified electrician. The green colored rigid ear, lug, or the like extending from the adaptor
must be connected to a permanent ground such as a properly grounded outlet box cover. Whenever the
adaptor is used, it must be held in place by a metal screw.
Note: In Canada, the use of a temporary adaptor is not permitted by the Canadian Electrical Code.
GROUNDING
PIN
GROUNDED
OUTLET ADAPTER
METAL SCREW TAB FOR
GROUNDING SCREW
GROUNDED
OUTLET BOX
(A) (B) (C)

INSTRUCCIONES PARA LA PUESTA A TIERRA
Este dispositivo tiene que ser puesto debidamente a tierra. Si se produce una avería o rotura, la
conexión a tierra constituye el camino de menor resistencia para la corriente eléctrica, reduciéndose el
riesgo de descargas peligrosas. El aparato cuenta con un cable con conductor de puesta a tierra y un
enchufe con clavija de puesta a tierra. Hay que conectar el enchufe a una toma de corriente adecuada,
instalada y puesta a tierra de acuerdo con las normas y ordenanzas locales.
ADVERTENCIA
Si se conecta de modo inadecuado el conductor de puesta a tierra del aparato pueden producirse
descargas eléctricas peligrosas para el usuario. En caso de dudas, pedir a un electricista
debidamente cualificado o a un técnico del servicio postventa que verifique que la toma de corriente
está bien puesta a tierra. Si el enchufe suministrado con el aparato no se adapta a la toma de corriente
disponible, no hay que modificar el enchufe, sino dirigirse a un electricista para que instale una tome de
corriente adecuada.
El aparato está dimensionado para su conexión a una red de 120 Voltios de tensión nominal, y cuenta
con un enchufe con clavija de puesta a tierra como el que se muestra en la figura A. Si no se dispone
de una toma de corriente con puesta a tierra, puede utilizarse un adaptador temporal como el que se
muestra en las figuras B y C para conectar el aparato a una toma de corriente de 2 polos como la que
aparece en la figura B. Hay que emplear este adaptador solamente durante el tiempo necesario hasta
que el electricista haya instalado una toma de corriente conectada debidamente a tierra (figura A). La
lengüeta, argolla o elemento similar de color verde que sobresale del adaptador tiene que ser
conectada a una toma de tierra permanente, tal como la cubierta metálica de puesta a tierra de la caja
de enchufe. Siempre que se utilice el adaptado hay que mantener esta toma tierra en su posición con
ayuda de un tornillo metálico.
Advertencia: en Canadá, la Canadian Electrical Code prohíbe el uso de adaptadores temporales.
ADAPTADOR
TORNILLO METALICO
(A) (B) (C)
TOMA DE CORRIENTE
CONECTADA A TIERRA
CLAVIJA DE
PUESTA A TIERRA
CAJA DE ENCHUFE
CON TOMA
DE CORRIENTE
CONECTADA A
TIERRA
APENDICE PARA
TORNILLO DE CONEXION
A TIERRA

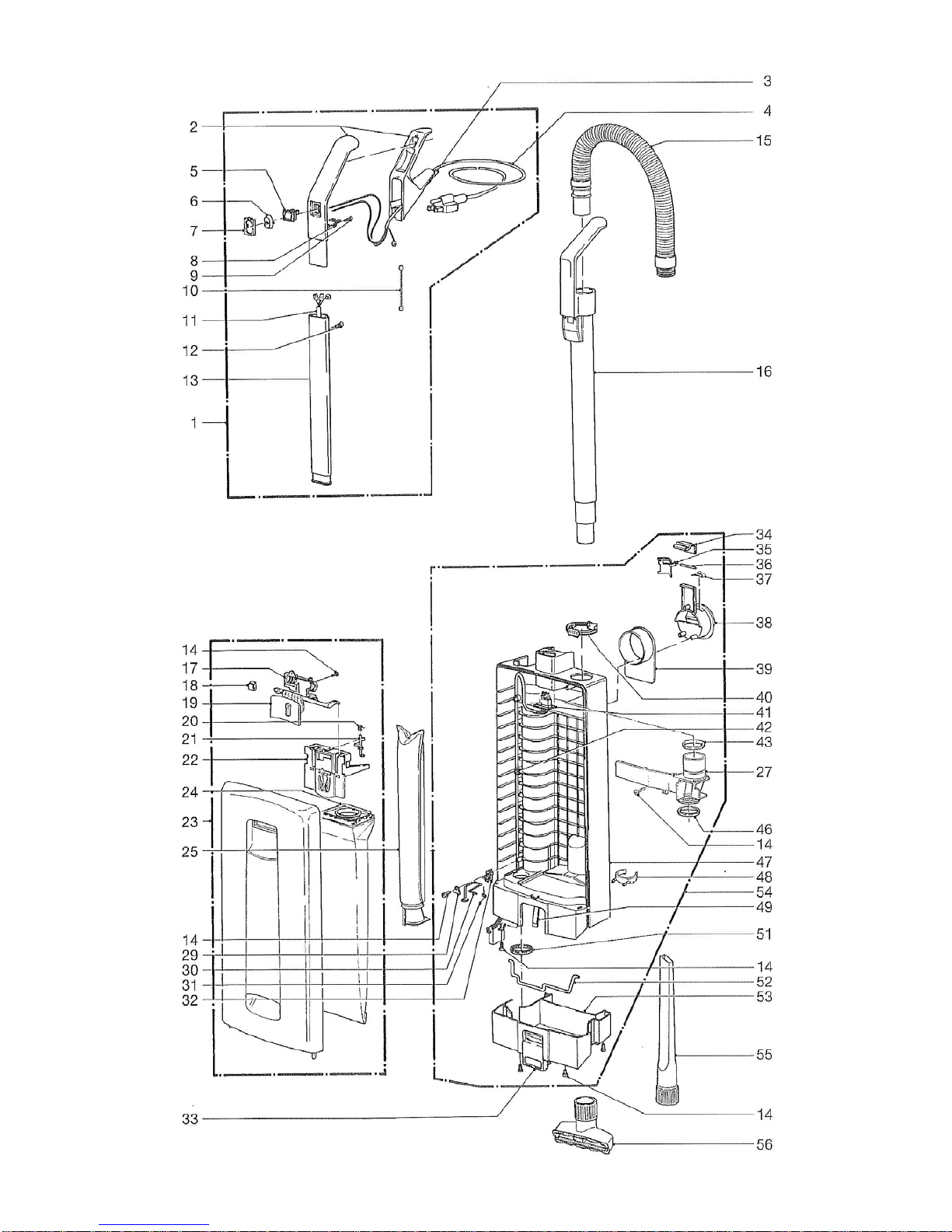

PARTS LIST / SENSOR XP12 / 120VPARTS LIST / SENSOR XP12 / 120V

PARTS LIST / SENSOR XP12 / 120V
POS PRODUCT
CODE PRV NO. DESCRIPTION
1 86142430 5625UL HANDLE COMPLETE
2 86142340 5296EW HANDLE GRIP SR GRY
3 86141970 5359HG GROMMET
4 86135510 23011 CABLE
5 86000880 0532 SWITCH / BLUE
6 86145640 5160BLU SWITCH CAP, BLUE
7 86145700 5161HG SWITCH CAP HOLDER GRY
8 86139280 5162 CABLE CLAMP
9 86016900 0103ER SCREW C 3,9x16
10 86137780 0846 ANTISTATIC WIRE
11 86142310 5256ER HANDLE CABLE 3WIRE W/CONNECTOR
12 86147140 0129 SCREW, M4 x 12MM
13 86142300 5187 HANDLE TUBE
14 86147030 0102 SCREW M3,9x13 DIN 7981
15 86142650 5040HG HOSE, SENSOR GRY
16 86141550 5045HG EXTENSION TUBE, GRY
17 86140830 5803HG COVER
18 86145340 5319 SPRING, BAG HOLDER
19 86140810 5706BL COVER RELEASE, BLUE
20 86144760 5091 SAFETY CATCH SPRING
21 86144770 5360 SAFETY CATCH
22 86138050 5324 BAG HOLDER.
23 86141860 5800WI FRONT COVER COMPLETE
24 86000500 5300 SENSOR FILTER BAG PACK
25 86005220 5301ER MICRO HYGIENE FILTER
27 86142910 5380HG INTERNAL COVER
29 86139970 1073 CLAMP
30 86141620 5208 FILTER SAFETY CATCH
31 86145320 5210 SPRING (MICOR FILTER CATCH
32 86139290 5164 CABLE CLAMP
33 86141090 5082BLU DUST BAG HOUSING LOCKING CATCH
34 86143140 5098HG LOCK CATCH GRY
35 86142290 5099 HANDLE LOCK PLATE
36 86143060 0187 LOCK PIN
37 86145350 5146 STOP SPRING (HOOK)
38 86139450 5145HG CARRYING HANDLE
39 86139260 5144HG CABLE HOOK LT GRY
40 86144620 5424DG RETAINING RING, DK, GRY
41 86142880 5255ER INTERNAL CABLE 3WIRE LOOSE CON
42 86169320 5266 CABLE CLAMP (FILTER BAG HSNG)
43 86144900 5043 SEAL
46 86144930 5289 SEAL, FILTER TUBE
47 86141250 5281HG DUST BAG HOUSING, 3-WIRE, GRY
48 86140080 1823HG CLIP, DUST BAG HOUSE-SR12
49 86145280 5084 SPRING, LOCKING ROD
51 86144910 5163 SEAL, FILTER BAG HOUSING NECK
52 86143120 5083 LOCKING ROD
53 86141120 5085HG DUST BAG HOUS.BUMPER BASE
54 86141190 5215UL DUST BAG HOUSING, SR’S, 3-WIRE.
55 86140860 1092JE CREVICE NOZZLE
56 86146310 1491JE UPHOLSTERY NOZZLE

PARTS LIST / SENSOR XP12 / 120VPARTS LIST / SENSOR XP12 / 120V

PARTS LIST / SENSOR XP12 / 120V

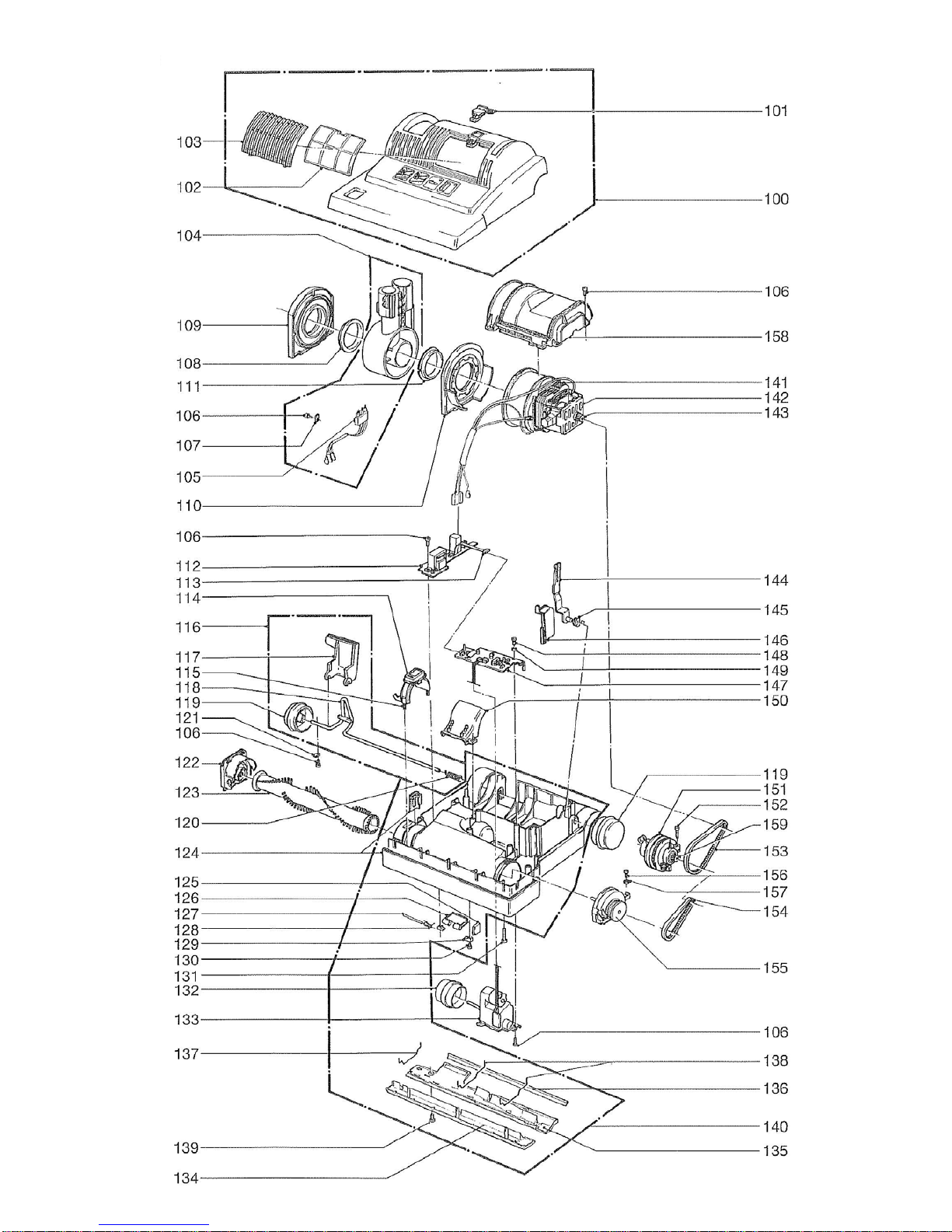

POS PRODUCT
CODE PRV NO. DESCRIPTION
100 86144330 5485WI POWER HEAD COVER XP 12
101 86141430 5008BLU EXHAUST FILTER CATCH
102 86141450 5143 EXHAUST FILTER
103 86141410 5007BLU EXHAUST FILTER COVER
104 86146140 5727UL SWIVEL NECK ASSEMBLY
105 86143200 5258UL MALE CONTACT HOLDER
106 86147030 0102 SCREW M3,9x13 DIN 7981
107 86139230 2494 CABLE CLAMP
108 86145120 5101 SLEEVE
109 86146120 5480 SWIVEL NECK SUPPORT R. H.
110 86146110 5479 SWIVEL NECK SUPPORT L.H.
111 86146130 5717 SWIVEL NECK BEARING
112 86137660 5203ER 12V POWER SUPPLY 120V 3 WIRE
113 86144650 5205 RIBBON CABLE
114 86138650 5102BLU BRUSH ROLLER RELEASE
115 86145290 5103 SPRING
116 86137980 5051HG AXLE ASSEMBLY, GRY
117 86293260 5059OR FOOT PEDAL, ORANGE
118 86137990 5053 AXLE
119 86146670 5819HG WHEEL, GRAY
120 86146570 2010 WHEEL RETURN SPRING
121 86140000 2014 CLAMP CONNECTING ROD AXLE
122 86138170 5287BLU BEARING BLOCK RIGHT HAND
123 86004950 5010WI BRUSH ROLLER 12”
124 86138940 5005HG BUMPER GRY (2PC SR12)
125 86144730 5155HG RUBBING PLATE GRY
126 86137720 5172OR ACCESS DOOR ORANGE
127 86138000 5303 ACCESS DOOR AXEL
128 86145330 5304 SPRING, ACCESS DOOR
129 86142560 5154HG HINGE GRY
130 86147150 0100 SCREW C 2,9x9,5,
131 86147170 0176 SCREW M4 x 30
132 86143920 5174HG PILE ADJUSTMENT WHEEL, GRY
133 86145080 5060ER SERVO MOTOR WITH GEAR BOX
134 86138280 5411HG BOTTOM PLATE, FRT, CLP, GRY, SR12
135 86138300 5412HG BOTTOM PLATE, REAR, CPL, GRY, SR12
136 86144940 5400-1 SEALING STRIP 12”
137 86146790 5401 WIRE TIE, BOTTOM PLATE, OUTER
138 86146800 5402 WIRE TIE, BOTTOM PLATE, CENTER
139 86144850 0197 SCREW M4x12 MM WE/WASHER
140 86139930 5482HG CHASSIS, COMPL.
141 86139400 05117S CARBON BRUSH SET 100/120V
- 86146210 05135ST THERMO SWITCH VAC
- 86143630 5469 MOTOR 1000 W / 120 V
142 86144710 5100 RUBBER MOUNTING
143 86143620 5462 VACUUM MOTOR PULLEY 2MR
144 86145470 5129 SUPPORT LEVER
145 86145460 5107 SUPPORT SPRING
146 86143570 5112SW MOTOR PULLEY COVER
147 86140160 5740ER COMPUTER CONTROLLER 115V & 230V
148 86147160 0107 SCREW 2.9x13
149 86147190 0143 WASHER 3.2
150 86140760 5173SW COVER (SWIVEL NECK)
151 86145050 5464 SENSOR X4 CPL.
152 86147050 0104 SCR M3. 9x 25 MM
153 86138240 5463 BELT 2MR-310-6
154 86005000 5110 BELT 219 3M HTDII-6
155 86138200 5766HG BEARING BLOCK L.H. XP12
156 86016900 0103ER SCREW 3.9 x 16
157 86146550 0141 WASHER, LOCK
158 86143560 5018UL MOTOR COVER
159 86143580 5117 SENSOR PULLEY

NOTES

Machine Registration Card
IMPORTANT: Card must be filled out COMPLETELY and returned to
receive an additional 90 days on your warranty. You may also register
on line at www.windsorind.com/Windsor Warranty Reg. shtm
Windsor 1351 W. Stanford Ave. Englewood, CO 80110 USA (303)-762-1800 800-444-7654 FAX [phone]
COMPANY/INSTITUTION
NAME
TITLE
ADDRESS
CITY STATE ZIP
PHONE FAX
DATE OF PURCHASE
TYPE OF FACILITY (Circle one)
HT (Hotels) S(Schools) N(Nursing Homes) HP (Hospitals)
C(Contractors) O(Other): _________________________________________________________
HOW OFTEN
WILL YOU USE
LIST MACHINE PURCHASED FROM THIS MACHINE?
_______________________________ __________________________________________
MODEL NUMBER DISTRIBUTOR
_______________________________ __________________________________________
SERIAL NUMBER CITY
_______________________________ __________________________________________
MODEL NUMBER DISTRIBUTOR
_______________________________ __________________________________________
SERIAL NUMBER CITY
_______________________________ __________________________________________
MODEL NUMBER DISTRIBUTOR
_______________________________ __________________________________________
SERIAL NUMBER CITY
_______________________________ __________________________________________
MODEL NUMBER DISTRIBUTOR
_______________________________ __________________________________________
SERIAL NUMBER CITY
D(Daily)
W(Weekly)
M(Monthy)
(Circle one)
D(Daily)
W(Weekly)
M(Monthy)
(Circle one)
D(Daily)
W(Weekly)
M(Monthy)
(Circle one)
D(Daily)
W(Weekly)
M(Monthy)
(Circle one)
Windsor Distributor, complete the following:
Sales Rep Name ________________________________________________________
Phone Number ________________________________________________________
8.627-016.0
PRV NO. 98823
EMAIL
_______________________________ __________________________________________
@
A member of
INNOVATIVE EQUIPMENT SOLUTIONS
Art.-No.06113, 08/2007

NO POSTAGE
NECESSARY
IF MAILED
IN THE
UNITED STATES
BUSINESS REPLY MAIL
FIRST CLASS MAIL PERMIT NO. 1185 ENGLEWOOD, CO
POSTAGE WILL BE PAID BY ADDRESSEE
Windsor
1351 W. Stanford Ave.
Englewood, CO 80110-9920
06635 10/2007
86269890-C 10/2007
