WITA Trap Therm User manual

Trap Therm
|www.wita.de | www.wita.pl |
ORIGINAL BETRIEBSANLEITUNG SEITE 2–12
TRANSLATION OF THE
ORIGINAL OPERATING INSTRUCTIONS PAGE 13–23
TŁUMACZENIE ORYGINALNEJ INSTRUKCJI
OBSŁUGI STRONA 24-34
NUR ORIGINAL MIT DER RAUTE®
D
GB
PL

Original Betriebsanleitung
WITA Trap Therm
2
Inhalt
 Sicherheitshinweise...........................................................................................................................................
 Allgemeines......................................................................................................................................................... 
 KennzeichnungvonHinweiseninderBetriebsanleitung ...................................................................... 
 Personalqualifikation ........................................................................................................................................ 
 GefahrenbeiNichtbeachtungderSicherheitshinweise......................................................................... 
 SicherheitsbewusstesArbeiten ..................................................................................................................... 
 SicherheitshinweisefürdenBetreiber ........................................................................................................ 
 SicherheitshinweisefürMontage-undWartungsarbeiten.................................................................... 
 EigenmächtigerUmbauundVerwendungvonErsatzteilen................................................................. 
 TransportundLagerung................................................................................................................................. 
 Anwendungsbereich ........................................................................................................................................ 
 Lieferumfang....................................................................................................................................................... 
 Funktionsweise .................................................................................................................................................. 
 Einbau................................................................................................................................................................... 
 TechnischeDaten .............................................................................................................................................. 
Durchfluss-undDruckverlustdiagramm...................................................................................................... 
 Bestandteile&Material.................................................................................................................................
 Wartung .............................................................................................................................................................

Original Betriebsanleitung
WITA Trap Therm
3
 Sicherheitshinweise
1.1 Allgemeines
Diese Betriebsanleitung ist Bestandteil des Produktes und
enthält grundlegende Informationen, die bei Montage, Betrieb
und Wartung zu beachten sind. Aus diesem Grund muss sie
unbedingt vor der Aufstellung vom Monteur und dem zuständi-
gen Fachpersonal bzw. Betreiber gelesen werden.
Es sind nicht nur die allgemeinen unter Punkt 2 genannten
Sicherheitshinweise zu beachten, sondern auch die in den
anderen Abschnitten genannten speziellen Sicherheitshinweise.
1.2 Kennzeichnung von Hinweisen in der Betriebsanleitung
Allgemeines Gefahrensymbol
Warnung! Gefahr von Personenschäden!
Die bestehenden Vorschriften zur
Unfallverhütung sind zu beachten.

Original Betriebsanleitung
WITA Trap Therm
4
Hier stehen nützliche Hinweise zur
Handhabung des Produktes. Sie machen
auf mögliche Schwierigkeiten aufmerk-
sam und sollen für einen sicheren
Betrieb sorgen.
Direkt am Produkt angebrachte Hinweise wie zum Beispiel:
• Kennzeichnung der Anschlüsse
müssen unbedingt beachtet werden und in einem gut lesbaren
Zustand gehalten werden.
1.3 Personalqualifikation
Das Personal für die Montage, Bedienung und Wartung
muss die entsprechende Qualifikation aufweisen. Ver-
antwortungsbereich, Zuständigkeit und Überwachung
des
Personals sind durch den Betreiber sicherzustellen.
Sollte das Personal nicht die erforderlichen Kenntnisse aufwei-
sen, so ist dieses entsprechend zu schulen oder zu unterweisen.
Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie
von Personen mit verringerten physischen, sensorischen oder
mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen
genutzt werden, wenn sie beaufsichtigt oder bezüglich des
sicheren Gebrauchs des Geräts unterwiesen wurden und sie
die daraus resultierenden Gefahren verstehen. Kinder dürfen
nicht mit dem Gerät spielen. Reinigung und Benutzer-Wartung
dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt
werden.
Hinweis

Original Betriebsanleitung
WITA Trap Therm
5
1.4 Gefahren bei Nichtbeachtung der Sicherheitshinweise
Werden die Sicherheitshinweise nicht beachtet, kann dies
eine Gefährdung von Personen, Umwelt und Anlage zur Folge
haben. Die Nichtbeachtung der Sicherheitshinweise führt zum
Verlust jeglicher Schadenersatzansprüche.
Mögliche Gefährdungen sind zum Beispiel:
• Versagen wichtiger Funktionen der Anlage.
• Gefährdung der Umwelt durch Austreten von Flüssigkeiten
in Folge eines Lecks.
• Versagen vorgeschriebener Reparatur- und Wartungsarbeiten.
1.5 Sicherheitsbewusstes Arbeiten
Die in dieser Anleitung aufgeführten Sicherheitshinweise und
auch die bestehenden nationalen Unfallverhütungsvorschriften
sind zu beachten. Bestehen außerdem interne Vorschriften des
Betreibers der Anlage, so sind auch diese zu beachten.
1.6 Sicherheitshinweise für den Betreiber
• Ein evtl. vorhandener Berührungsschutz vor sich bewegenden
Teilen darf bei der sich in Betrieb befindlichen Anlage weder
entfernt noch außer Funktion gesetzt werden.
• Sollten durch ein Leck Flüssigkeiten austreten, so sind diese
so aufzufangen oder abzuleiten, dass keine Gefährdungen für
Personen oder die Umwelt entstehen können.

Original Betriebsanleitung
WITA Trap Therm
6
• Sollten an der Anlage Gefahren durch heiße oder kalte Teile
auftreten, so müssen diese mit einem Berührungsschutz
versehen werden.
1.7 Sicherheitshinweise für Montage und Wartungsarbeiten
Der Betreiber der Anlage ist dafür verantwortlich, dass alle
Montage- oder Wartungsarbeiten von qualifiziertem Fachperso-
nal vorgenommen werden. Sie müssen sich vorher anhand der
Montageanleitung mit dem Produkt vertraut gemacht haben.
Vorgeschriebene Vorgehensweisen zum Stillsetzen sind ge-
gebenenfalls aus der Betriebsanleitung zu entnehmen. Nach
Beendigung der Arbeiten sind alle Schutzeinrichtungen, wie
zum Beispiel ein Berührungsschutz wieder vorschriftsmäßig
anzubringen.
1.8 Eigenmächtiger Umbau und Verwendung von Ersatzteilen
Veränderungen oder Umbau des Produktes sind nur in vorhe-
riger Absprache mit dem Hersteller zulässig. Für Reparaturen
sind nur Originalersatzteile zulässig. Es darf nur vom Hersteller
zugelassenes Zubehör verwendet werden. Werden andere Teile
verwendet, so ist eine Haftung des Herstellers für die daraus
entstehenden Folgen ausgeschlossen.

Original Betriebsanleitung
WITA Trap Therm
7
TransportundLagerung
Das Produkt ist sofort nach Erhalt auf etwaige Transportschäden hin zu untersuchen. Sollten
Transportschäden festgestellt werden, so sind diese beim Spediteur geltend zu machen.
Unsachgemäßer Transport und unsachgemäße Lagerung können zu Personenschäden
oder zu Schäden am Produkt führen. Bei Lagerung und Transport ist das Produkt vor Frost,
Feuchtigkeit und Beschädigungen zu schützen.
Anwendungsbereich
Der WITA Trap Therm filtert alle magnetischen und nicht-magnetischen Verunreinigungen aus
dem Heizungskreislauf und verlängert so die Lebensdauer des Heizkessels. Der Schmutz wird in
einem robusten Filterkorpus mit zweilagigem Filtergewebe aus Edelstahl gesammelt. Anschlie-
ßend kann er leicht gereinigt werden. Er verfügt über eine Entlüftungsfunktion und überzeugt
durch die einfache Montage und Wartung.
3.1 Lieferumfang
• Original Betriebsanleitung
• Magnet-Filterkörper
• Kugelhahn
• Verschraubung
• Dichtungen
• Werkzeug zum Önen des Filters

Original Betriebsanleitung
WITA Trap Therm
8

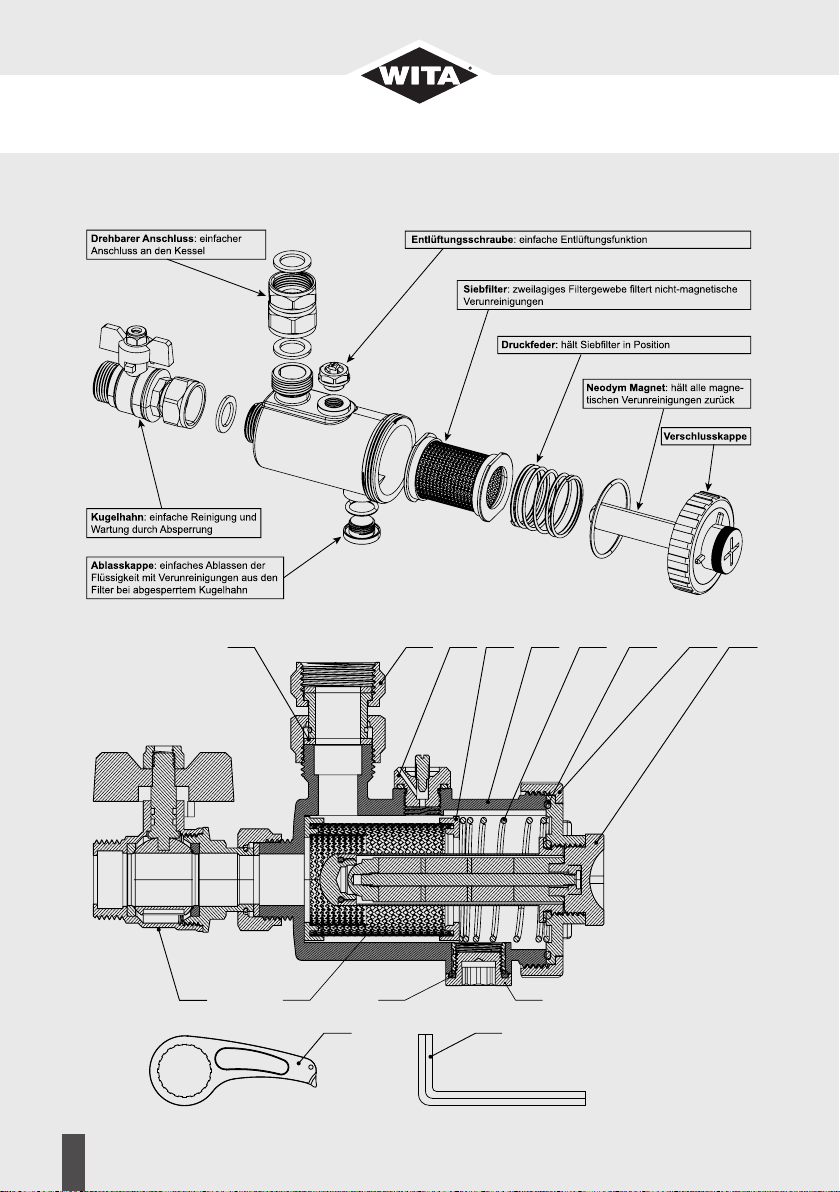

Funktionsweise
Die Flüssigkeit mit Verunreinigungen durchläuft nacheinander den Kugelhahn, die Filterkammer
und den Filterauslass. Die Filterwirkung findet in der Filterkammer statt. Der Magnet ist in der
Mitte der Filterkammer platziert, Verunreinigungen mit magnetischen Eigenschaften werden an
seiner Oberfläche festgehalten. Verunreinigungen ohne magnetische Eigenschaften setzen ihren
Weg durch das Siebfilter fort, wo die größeren Partikel mit ihm zusammenstoßen. Diese Partikel
sammeln sich aufgrund der Schwerkraft am Boden der Filtrationskammer an und können bei der
Wartung leicht entfernt werden. So werden alle magnetischen und nicht-magnetischen Verunrei-
nigungen im System innerhalb der Filterkammer zurückgehalten, so dass nur saubere Flüssigkeit
aus dem Filter fließt und den Heizkessel schützt.
G 3/4’’
G 3/4’’
94
110
181 64
72
106
Φ53
Schmutzwasser
GefiltertesWasser

Original Betriebsanleitung
WITA Trap Therm
9
Einbau
Es wird empfohlen, den Filter im Rücklaufkreislauf am
Eingang des Kessels zu installieren, um die
Schutzwirkung vor Verunreinigungen in den
Kreisläufen zu maximieren
TechnischeDaten

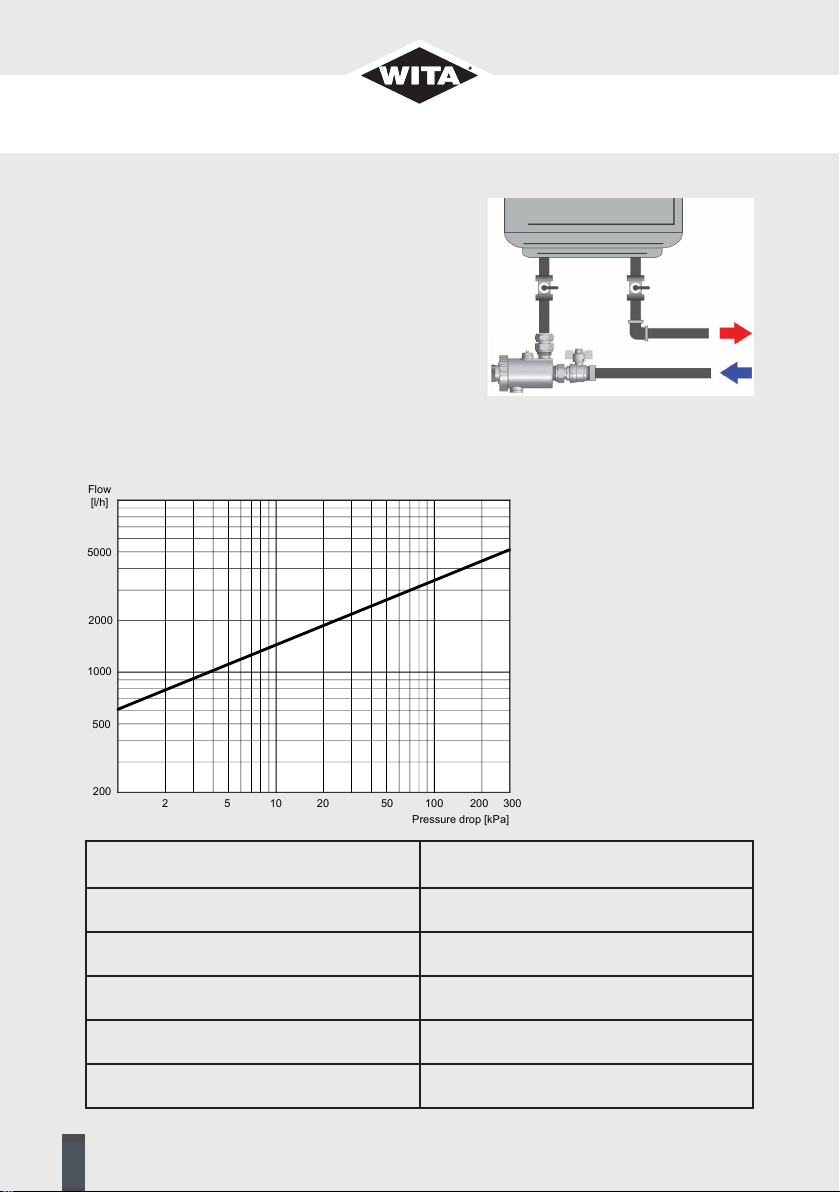

6.1 Durchfluss- und Druckverlustdiagramm
Zugelassene Fördermedien Wasser oder Wasser/Glykolgemische
Betriebsdruck max. bar(MPa)
Betriebstemperatur 0-120° C
Filtrierungsgrad 400 µm
Magnet Neodym, B = 10000 Gauss
Kvs 3.42 m/h

Original Betriebsanleitung
WITA Trap Therm
10
Bestandteile&Material

     
