Wize M63 User manual

1M63-0002
! !
WARNING! SEVERE PERSONAL INJURY AND PROPERTY DAMAGE CAN RESULT FROM
IMPROPER INSTALLATION OR ASSEMBLY. READ THE FOLLOWING WARNINGS BEFORE
BEGINNING.
Do not use this product for any purpose not explicitly specied by Wize. Improper installation may
cause property damage or personal injury. If you do not understand these directions, or have
doubts about the safety of the installation, contact Wize Customer Service or call a qualied con-
tractor. Wize is not liable for damage or injury caused by incorrect mounting, assembly, or use.
DO NOT EXCEED THE MAXIMUM WEIGHT CAPACITY FOR THIS PRODUCT
WARNING! AVERTISSEMENT! SI CE PRODUIT N’EST PAS CORRECTEMENT INSTALLÉ OU ASSEMBLÉ, IL
RISQUE DE CAUSER DES BLESSURES RAVES, VOIRE MORTELLES, AINSI QUE DES DOM-
MAGES MATÉRIELS IMPORTANTS. AVANT DE COMMENCER, LISEZ LES AVERTISSEMENTS
SUIVANTS.
N’utilisez pas ce produit à une n non spéciée expressément par Wize. Une installation incorrecte
peut entraîner des préjudices corporels ou des dommages matériels. Si vous ne comprenez pas
ces instructions ou si vous avez des doutes quant à la sécurité de l’installation, veuillez contacter
le service clientèle de Wize ou un installateur qualié. Wize n’est pas responsable des dommages
ou des préjudices causés par un montage, un assemblage ou une utilisation incorrects.
NE DÉPASSEZ JAMAIS LA CAPACITÉ DE CHARGE MAXIMALE DE CE PRODUIT.
AVERTISSEMENT
¡ADVERTENCIA! LA INSTALACIÓN O EL MONTAJE INAPROPIADOS PUEDEN PROVOCAR
LESIONES, DAÑOS MATERIALES O INCLUSO LA MUERTE. ANTES DE COMENZAR, LEA LAS
SIGUIENTES ADVERTENCIAS.
No utilice este producto para ningún n que no sea explícitamente especicado por Wize.
Una instalación inadecuada puede provocar daños materiales o lesiones personales. Si no
entiende las instrucciones de montaje o tiene alguna duda sobre la seguridad de la instalación,
contacte con Wize o llame a un operario cualicado. Wize no es responsable de daños o
lesiones causados por el montaje, ensamblaje o uso incorrectos.
El ferretería que incluye este producto, es exclusivamente destinado a ser instalado en las pare-
des de madera maciza, hormigón, bloques de concreto o columnas de madera sólida con un
máximo de 16 mm de drywall. Para las paredes hechas de otros materiales, por ejemplo, ladrillos
huecos, por favor consulte a su instalador y / o distribuidor especializado.
NO EXCEDA LA CAPACIDAD DE PESO MÁXIMA PARA ESTE PRODUCTO.
iADVERTENCIA!
Manuel D’instructionsManual de Instrucciones
Instruction Manual
www.wize-av.com [e-mail]
Mobile cart for Flat Panels
For 32”-63”+TV’s / Weight Capacity: 68kg
M63/MH63

2M63-0002

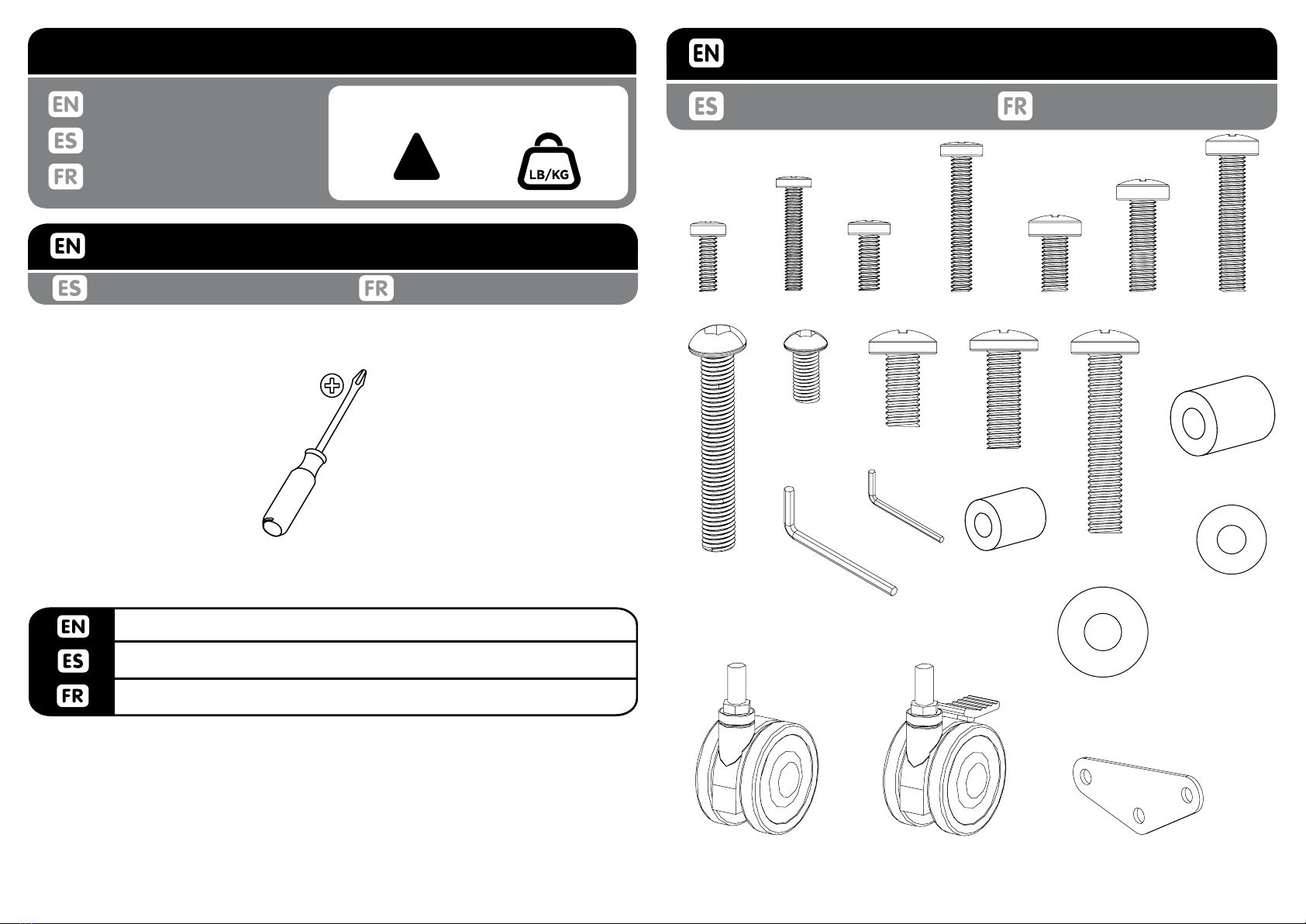

M6 / M8 Spacer
S (4)
M4 x 12mm
F (4)
M8 x 40mm
P (4)
M5 x 30mm
I (4) M6 x 12mm J (4) M6 x 20mm K (4) M6 x 30mm M(4)
M8 x 16mm
N (4) M8 x 20mm
O (4)
M5 x 12mm
H (4)
M4 x 20mm
G(4)
M8 Washer
U (12)
M5 Washer
U (4)
M6 x 10mm
R (4)
M8 x 45mm
Q (6)
4mm Wrench
Z
5mm Wrench
Y
Locking wheel
X (2)
Wheel
W (2)
Base plate
T (2)
PACKAGE CONTENTS
Contenido del paquete Contenu de l’emballage
!
WEIGHT CAPACITY
150lb / 68kg
CAUTION!
Maximum Weight Capacity
Peso máximo de pantalla
Poids maximal de l’écran
TOOLS REQUIRED
Outils nécessaires
Phillips Screwdriver.
Destornillador de estrella.
Tournevis cruciforme.
Herramientas necesarias
M4 / M5 Spacer
R(4)

3
1
33 HANG TV
Ruedas de hilo (W y X) en la base de montaje (D). Coloque el bloqueo de las ruedas
(X) en la parte trasera.
Fixez les roulettes (W et X) pour l’assemblage de base (D). Placez le blocage des
roues (X) à l’arrière.
1ATTACH WHEELS TO BASE ASSEMBLY
Thread wheels (W & X) into base assembly (D). Place the locking wheels (X) in the
rear.
M63-0002
Adapter plate
B Extrusion
A
Shelf (sold separately)
E
Base assembly
D (2)
D
X
W
PACKAGE CONTENTS
Contenido del paquete Contenu de l’emballage
INSTALLATION INSTRUCTIONS
Instructions d’installation
Instrucciones de instalación
Bracket
C (2)

4
3
2
33 HANG TV
Utilizando las placas base (T) y tornillos (Q) Colocar la base de montaje (D) a la
extrusión (A). Montaje seguro cubierta de la base (AA) con el tornillo (BB).
En utilisant les plaques de base (T) et boulons (Q) attacher la base de montage (D)
à l’extrusion (A). Fixez la couverture de base de montage (AA) à l’aide de vis (BB).

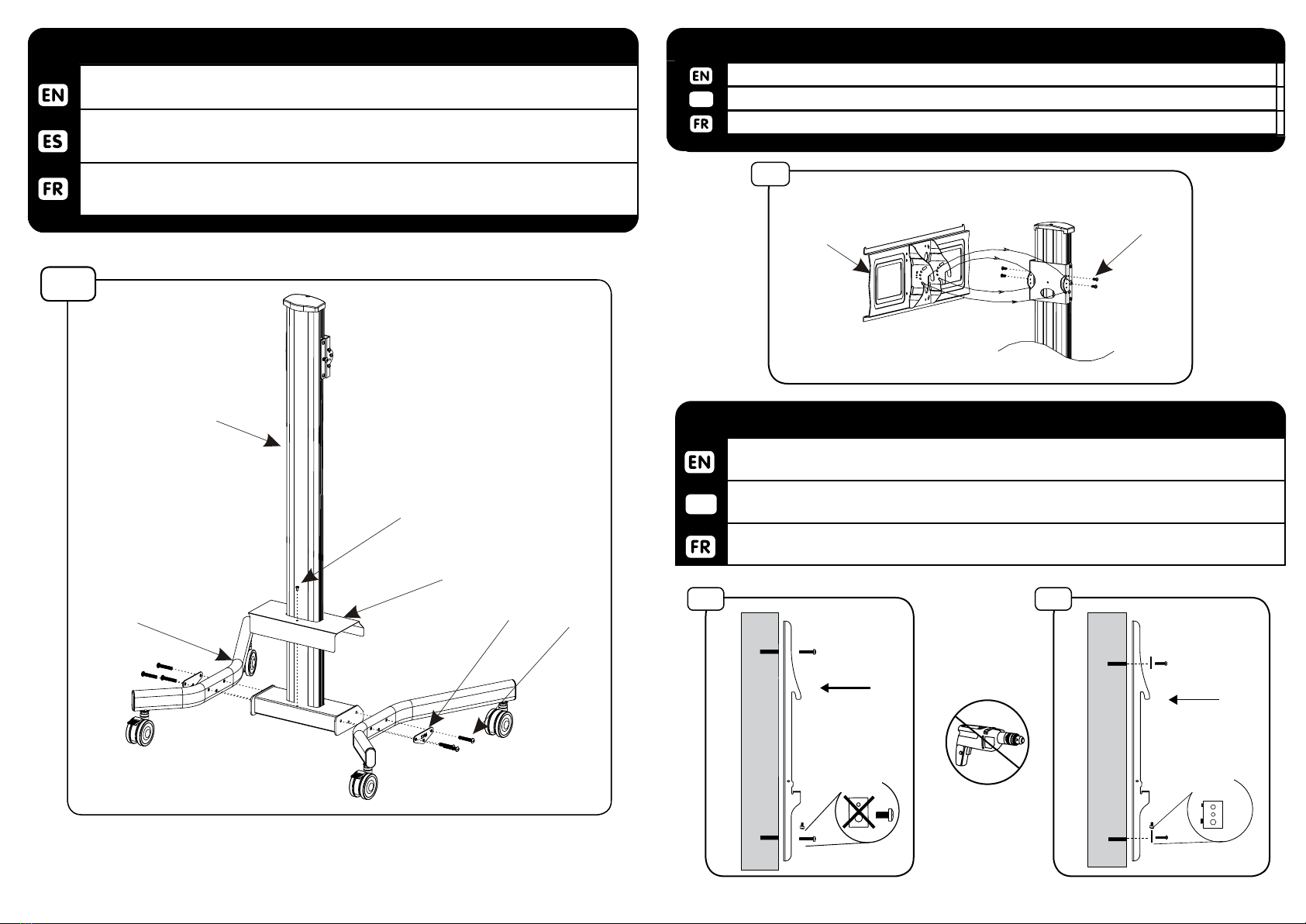

2ATTACH BASE ASSEMBLY TO EXTRUSION
Using the base plates (T) and bolts (Q) attach base assembly (D) to extrusion (A).
Secure assembly base cover (AA) using screw (BB).
D
BB
AA
TQ
A
Align mount bracket (C) to holes on back of TV. Fasten using supplied hardware with a
screwdriver. Hand tools only.
Aligner le support de montage (C) dans les trous à l’arrière du téléviseur. Fixer à l’aide de matériel
fourni avec un tournevis. Outils à main seulement..
3-2 ATTACH MOUNT B RACKETS
4-2
Multi-washer
(V)
Screws
(F-M)
4-1
Screws
(N-P)
DO NOT USE
Multi-washer

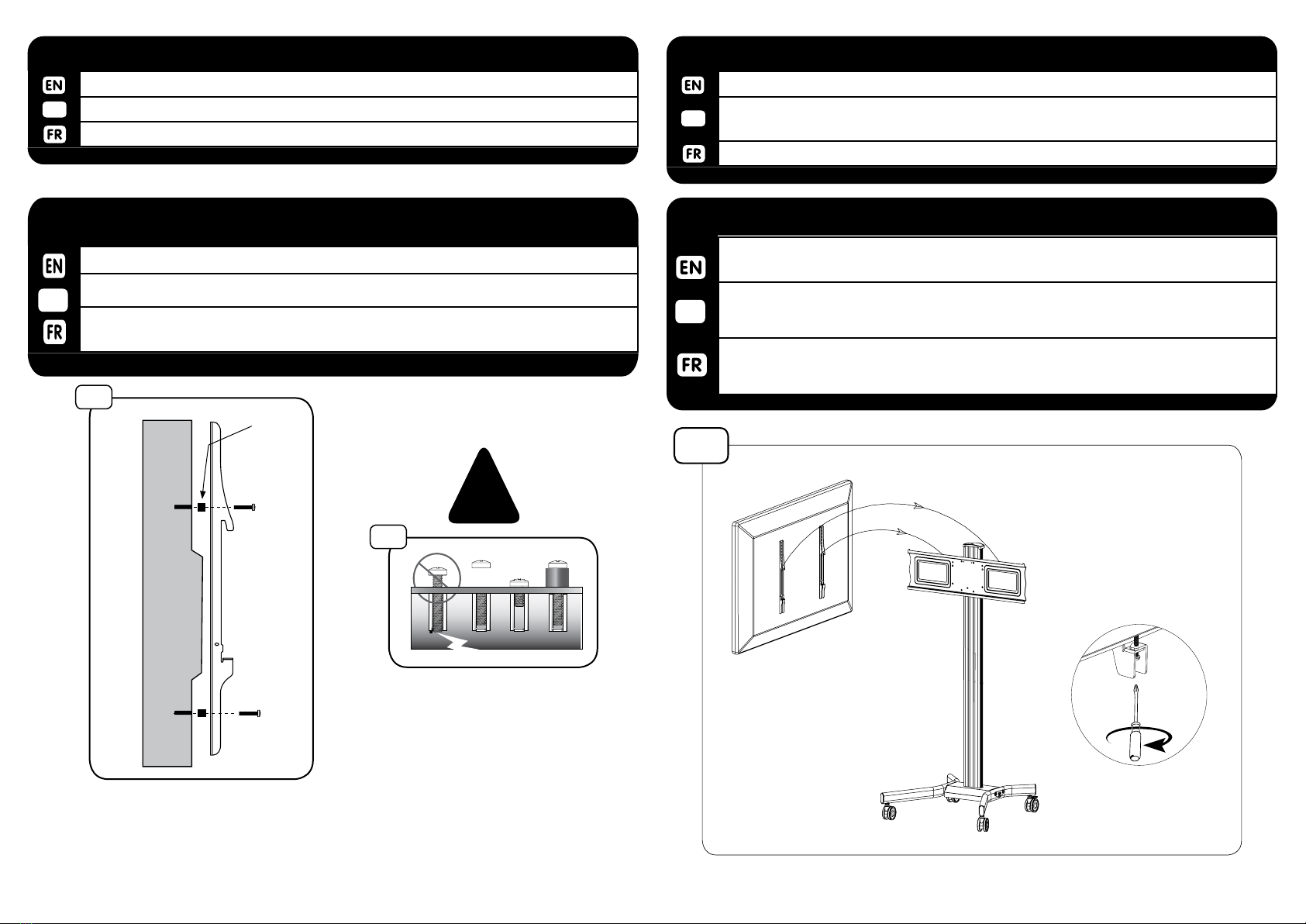

Hook adapter plate (B) onto mount assembly and secure into place with screws (R).
Gancho de la placa adaptadora (B) en el montaje y luego la apertura de(R).
Plaque d’adaptation Hook (B) sur le mont de montage et xez-le en place avec des vis (R).
ATTACH ADAPTER PLATE3-1
ES
ES
Alinear montaje (C) a los agujeros en la parte posterior de la television. Fije el uso de hardware
suministrado con un destornillador. Herramientas de mano.
3
R
B

M63-0002
4-4
If screws bottom out use washers (not included) to eliminate slack.
Si la parte inferior de los tornillos de las arandelas de uso (no incluido) para eliminar
la holgura.
Si les vis touché le fond, puis utiliser des rondelles (non inclus) an d’éliminer mou.
ATTACH MOUNT BRACKETS4-4
!
If screws (F-M) are needed use multi-washer (V).
Si los tornillos (F-M) es necesario el uso de multiples lavadora (V).
Si les vis (F-M) sont nécessaires, puis utilisez multi-rondelle (V).
ATTACH MOUNT BRACKETS4-2
4-3
Spacer
S
Use spacer (S) between TV and mount if needed.
Utilice el espaciador (S) entre la television y montar si es necesario.
Utiliser des entretoise (S) entre le téléviseur et le support métallique si nécessaire.
ATTACH MOUNT BRACKETS4-3
Hook top of bracket over the top of adapter plate then lower down and tilt toward extru-
sion. Using a screwdriver tighten securing screw to lock monitor in place.
Parte superior del gancho de soporte sobre la parte superior de la placa adaptadora luego
mas abajo y la inclinacion hacia la extrusion. El uso de un destornillador de apriete Tornillo de
fijacion para bloquear el monitor en el lugar.
Accrocher le haut du support sur le support mural, puis plus bas et l’inclinaison vers le mur. En
utilisant un tournevis serrer les vis de xation pour verrouiller suivre en place.
5HANG TV
5
ES ES
ES
ES
ES

6M63-0002
Spread apart shelf assembly (EE) and attach to extrusion (A). Tighten set screws (MM)
and knob (NN) to secure assembly into place.
Écartez l’assemblage étagère (EE) et le joindre à l’extrusion (A). Serrer la vis (MM) et le
bouton (NN) pour sécuriser l’assemblage en place.
SHELF ASSEMBLY INSTALLATION6-1
Separados de la repisa (EE) y adjuntar a la extrusión (A). Apriete los tornillos (MM) y la
perilla (NN) para asegurar el conjunto en su lugar.
6-1
NN
A
MM
EE
Insert shelf (FF) into shelf assembly and secure into place with set screw (RR).
Insérez étagère (FF) dans l’assemblage étagère et sécuriser en place avec la vis (RR).
SHELF ASSEMBLY INSTALLATION6-2
Inserte plataforma (FF) en la repisa y seguro en su lugar con tornillo de ajuste (RR).
6-2
RR
FF

7M63-0002
¡Felicitaciones por su compra de este producto Wize! Ahora tiene en su poder un pro-
ducto fabricado con materiales resistentes, basado en un diseño muy bien meditado. Por
ello, Wize responde de los posibles defectos de material o fabricación con una garantía
de 10 años.
Wize no se hace responsable de modicaciones, instalaciones inadecuadas o
instalaciones que superen el rango de peso especicado. En la medida en que la ley lo
permita, Wize no se hace responsable de ninguna otra garantía, expresa o implícita,
incluso las garantías de aptitud para un n determinado o de comercialización. Wize no
se hace responsable de ningún tipo de daños causados por el uso de los productos Wize
o por el uso inapropiado de dichos productos. Wize no es responsable de los daños
incidentales o emergentes. Dentro de éstos se in-cluyen todo tipo de gastos que
pudieran surgir de las reparaciones de productos Wize que no se hayan realizado en
Wize.
Las especicaciones están sujetas a cambios sin previo aviso.
WARRANTY
GARANTÍA
Nous vous félicitons pour l’achat de ce produit Wize! Vous venez d’acquérir un produit réalisé
à partir de matériaux durables et d’une conception ingénieuse jusque dans les moindres détails.
Wize est ainsi en mesure de garantir ses produits pendant 10 ans contre les défauts de matéri-
aux et de fabrication.
Wize rejette toute responsabilité relativement à quelque problème pouvant être associé à une
modication d’un produit, à une mauvaise installation ou à une installation ne respectant pas
les limites de charge. Sous réserve des lois en vigueur, Wize réfute toute autre garantie expresse
ou implicite, notamment toute garantie de commercialisation ou de convenance à un usage
quelconque. Wize réfute toute responsabilité pour des dommages résultant de l’utilisation
ou de l’impossibilité d’utiliser des produits Wize. Wize réfute également toute responsabilité
pour quelque dommage accessoire ou indirect. Ceci s’applique notamment aux frais de main
d’oeuvre pour la réparation de produits Wize par une personne ne travaillant pas pour Wize.
Les spécications sont sujettes à changement sans préavis.
GARANTIE
www.wize-av.com
Congratulations on the purchase of this Wize product! e product you now have in your possession is
made of durable materials and is based on a design, every detail of which has been meticulously thought-
out. at is why Wize products are covered by a 10-year warranty against defects in materials or manufac-
turing.
Wize disclaims any liability for modications, improper installations, or installations over the specied
weight range. To the maximum extent permitted by law, Wize disclaims any other warranties, expressed
or implied, including warranties of tness for a particular purpose and warranties of merchantability.
Wize will not be liable for any damages arising out of the use of, or inability to use, Wize products. Wize
bears no responsibility for incidental or consequential damages. is includes, but is not limited to, any
labor charges for the repair of Wize products performed by anyone other than Wize.
Specications are subject to change without prior notice.
