Wize M63 User manual

1M63-0001
Manuel D’instructionsИнструкция
Instruction Manual
Mobile Cart for Flat Panels
M63/MH63
ВНИМАНИЕ! ТРАВМА И ПОВРЕЖДЕНИЕ ОБОРУДОВАНИЯ МОЖЕТ ПРОИЗОЙТИ ОТ
НЕПРАВИЛЬНОЙ УСТАНОВКИ ИЛИ СБОРКИ. ОЗНАКОМЬТЕСЬ СО СЛЕДУЮЩИМИ
ПРЕДУПРЕЖДЕНИЯМИ ПЕРЕД НАЧАЛОМ.
Компоненты, входящие в этот продукт, предназначен для установки на стенах из цельного
дерева, бетона или бетонных блоков. Для стен из других материалов, таких как кирпич,
пожалуйста, проконсультируйтесь с вашим инсталлятором и / или специалистом поставщика.
НЕ ПРЕВЫШАЙТЕ МАКСИМАЛЬНЫЙ ВЕС, УКАЗАННЫЙ В ИНСТРУКЦИИ
! !
WARNING! SEVERE PERSONAL INJURY AND PROPERTY DAMAGE CAN RESULT FROM
IMPROPER INSTALLATION OR ASSEMBLY. READ THE FOLLOWING WARNINGS BEFORE
BEGINNING.
Do not use this product for any purpose not explicitly specied by Wize. Improper installation may
cause property damage or personal injury. If you do not understand these directions, or have doubts
about the safety of the installation, contact Wize Customer Service or call a qualied contractor. Wize
is not liable for damage or injury caused by incorrect mounting, assembly, or use.
DO NOT EXCEED THE MAXIMUM WEIGHT CAPACITY FOR THIS PRODUCT
WARNING! AVERTISSEMENT! SI CE PRODUIT N’EST PAS CORRECTEMENT INSTALLÉ OU ASSEMBLÉ,
IL RISQUE DE CAUSER DES BLESSURES RAVES, VOIRE MORTELLES, AINSI QUE DES DOM-
MAGES MATÉRIELS IMPORTANTS. AVANT DE COMMENCER, LISEZ LES AVERTISSEMENTS
SUIVANTS.
N’utilisez pas ce produit à une n non spéciée expressément par Wize. Une installation incorrecte
peut entraîner des préjudices corporels ou des dommages matériels. Si vous ne comprenez pas ces
instructions ou si vous avez des doutes quant à la sécurité de l’installation, veuillez contacter le service
clientèle de Wize ou un installateur qualié. Wize n’est pas responsable des dommages ou des préju-
dices causés par un montage, un assemblage ou une utilisation incorrects.
NE DÉPASSEZ JAMAIS LA CAPACITÉ DE CHARGE MAXIMALE DE CE PRODUIT.
AVERTISSEMENT
ВНИМАНИЕ!
www.wize-av.com [email protected]

2M63-0001
PACKAGE CONTENTS
Contenido del paquete Contenu de l’emballage
PACKAGE CONTENTS
Входит в комплект Contenu de l’emballage
M6 / M8 Spacer
S (4)
M4 x 12mm
F (4)
M8 x 40mm
P (4)
M5 x 30mm
I (4) M6 x 12mm J (4) M6 x 20mm K (4) M6 x 25mm L (4) M6 x 30mm M(4)
M8 x 16mm
N (4)
M8 x 25mm
O (4)
M5 x 12mm
H (4)
M4 x 30mm
G(4)
M8 Washer
U (12)
Multiwasher
V (4)
M6 x 15mm
R (4)
M8 x 45mm
Q (6)
4mm Wrench
Z
5mm Wrench
Y
Locking wheel
X (2)
Wheel
W (2)
Base plate
T (2)
!
WEIGHT CAPACITY
150lb / 68kg
CAUTION!
Maximum Weight Capacity
Максимальный вес
Poids maximal de l’écran
TOOLS REQUIRED
Необходимые Инструменты Outils nécessaires
Phillips Screwdriver.
Крестовая отвертка
Tournevis cruciforme.

3
1

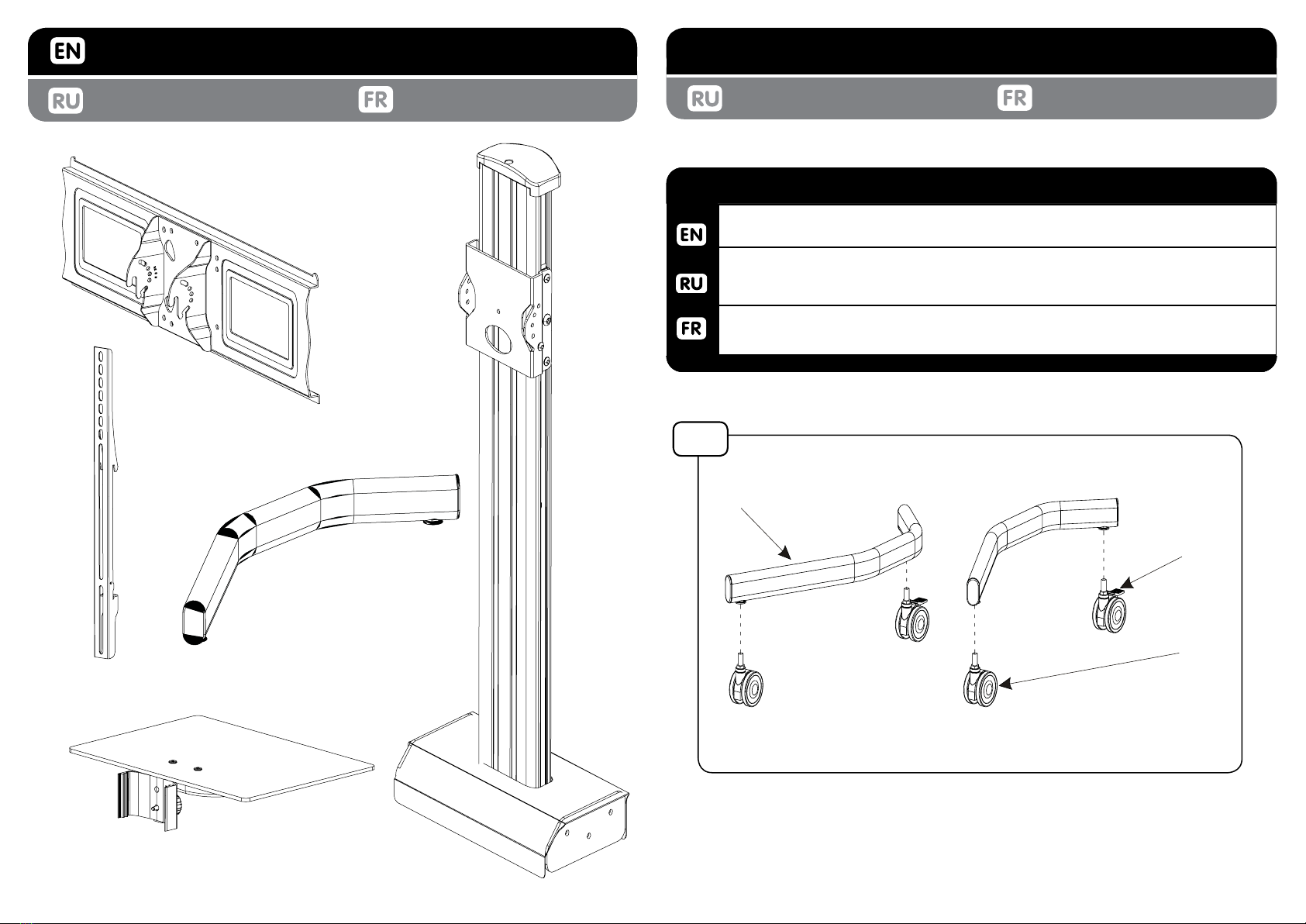

33 HANG TV
Прикрепите колеса (W и X), к нижнему основанию стойки (D) со
стороны, где будет крепиться телевизор. Прикрепите колеса с тормозом (X) к
противоположной стороне основания стойки.
Fixez les roulettes (W et X) pour l’assemblage de base (D). Placez le blocage des
roues (X) à l’arrière.
1ATTACH WHEELS TO BASE ASSEMBLY
Attach the wheels (W & X) to the base assembly (D). Place the locking wheels (X) in
the rear.
M63-0001
PACKAGE CONTENTS
Contenido del paquete Contenu de l’emballage
PACKAGE CONTENTS
Входит в комплект Contenu de l’emballage
Adapter plate
B Extrusion
A
Shelf
E
Bracket
C (2)
Base assembly
D (2)
D
X
W
INSTALLATION INSTRUCTIONS
Инструкция Instructions d’installation

4M63-0001
2
33 HANG TV
Используйте деталь основания стойки (T) и болты (Q), соберите
основания стойки (D) с деталью стойки(А). Прикрепите нижнюю заглушку (АА) с
помощью винта (ВВ).
En utilisant les plaques de base (T) et boulons (Q) attacher la base de montage (D) à
l’extrusion (A). Fixez la couverture de base de montage (AA) à l’aide de vis (BB).

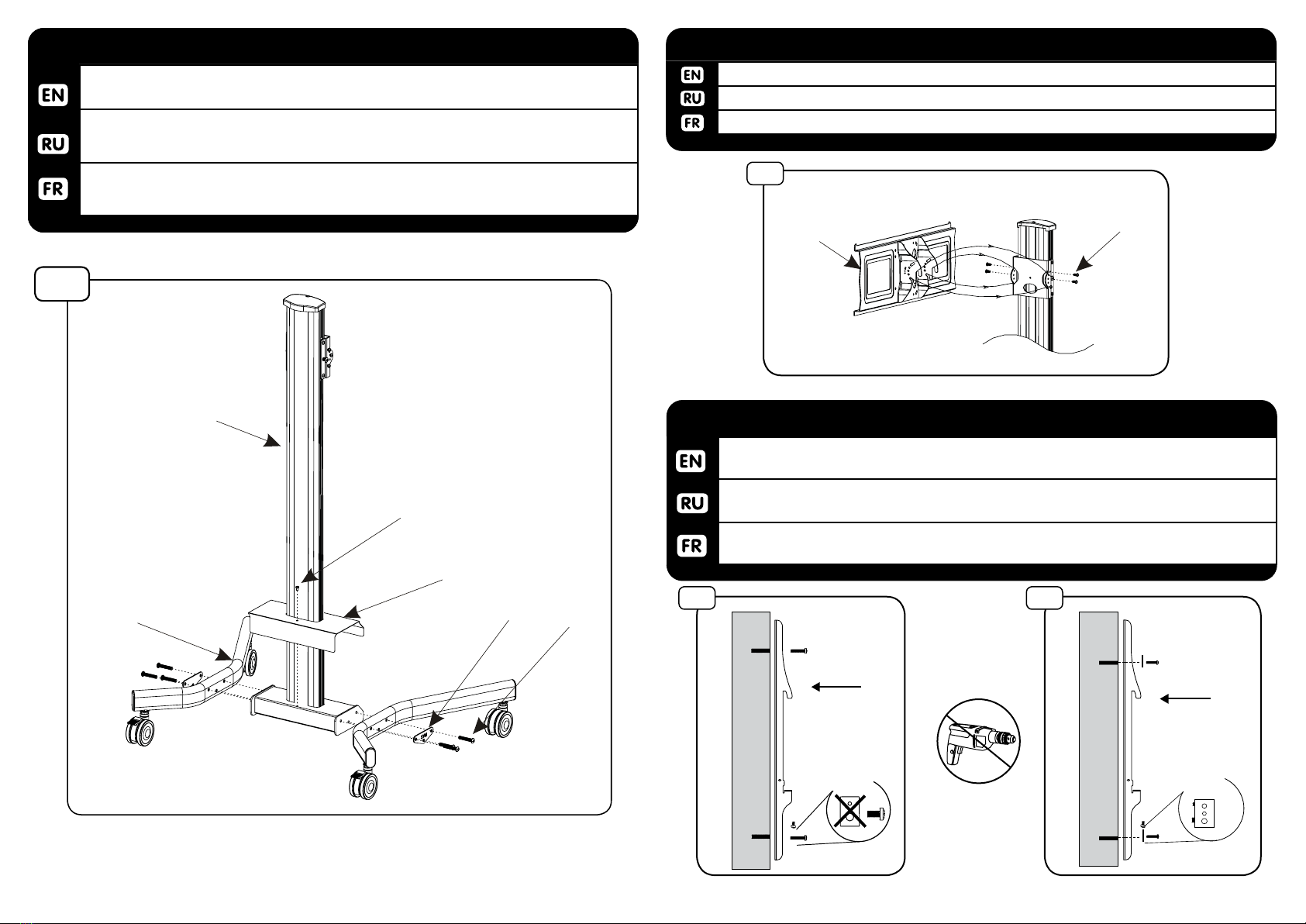

2ATTACH BASE ASSEMBLY TO EXTRUSION
Using the base plates (T) and bolts (Q) attach base assembly (D) to extrusion (A).
Secure assembly base cover (AA) using screw (BB).
D
BB
AA
TQ
A
Align mount bracket (C) to holes on back of TV. Fasten using supplied hardware with a
screwdriver. Hand tools only.
Совместите кронштейны (С) с отверстиями на задней части телевизора. Используйте отвертку,
чтобы закрепить винтами из комплекта. Используйте только ручные инструменты.
Aligner le support de montage (C) dans les trous à l’arrière du téléviseur. Fixer à l’aide de matériel
fourni avec un tournevis. Outils à main seulement..
4-1 ATTACH MOUNT BRACKETS
4-2
Multi-washer
(V)
Screws
(F-M)
4-1
Screws
(N-P)
DO NOT USE
Multi-washer
Hook adapter plate (B) onto mount assembly and secure into place with screws (R).
Повесьте адаптер (B) на крепление. Зафиксируйте винтами (R).
Plaque d’adaptation Hook (B) sur le mont de montage et xez-le en place avec des vis (R).
ATTACH ADAPTER PLATE3
3
R
B

5M63-0001
4-4
If screws bottom out use washers (not included) to eliminate slack.
Если винт дойдет до нижнего предела, используйте
шайбы (не включены) для устранения провисания.
Si les vis touché le fond, puis utiliser des rondelles (non inclus) an d’éliminer mou.
ATTACH MOUNT BRACKETS4-4
!
If screws (F-M) are needed use multi-washer (V).
Если необходимы винты (F-M) , используйте шайбы (V).
Si les vis (F-M) sont nécessaires, puis utilisez multi-rondelle (V).
ATTACH MOUNT BRACKETS4-2
4-3
Spacer
S
Use spacer (S) between TV and mount if needed.
Используйте прокладки (R / S) между кронштейном и телевизором, если это
необходимо.
Utiliser des entretoise (S) entre le téléviseur et le support métallique si nécessaire.
ATTACH MOUNT BRACKETS4-3

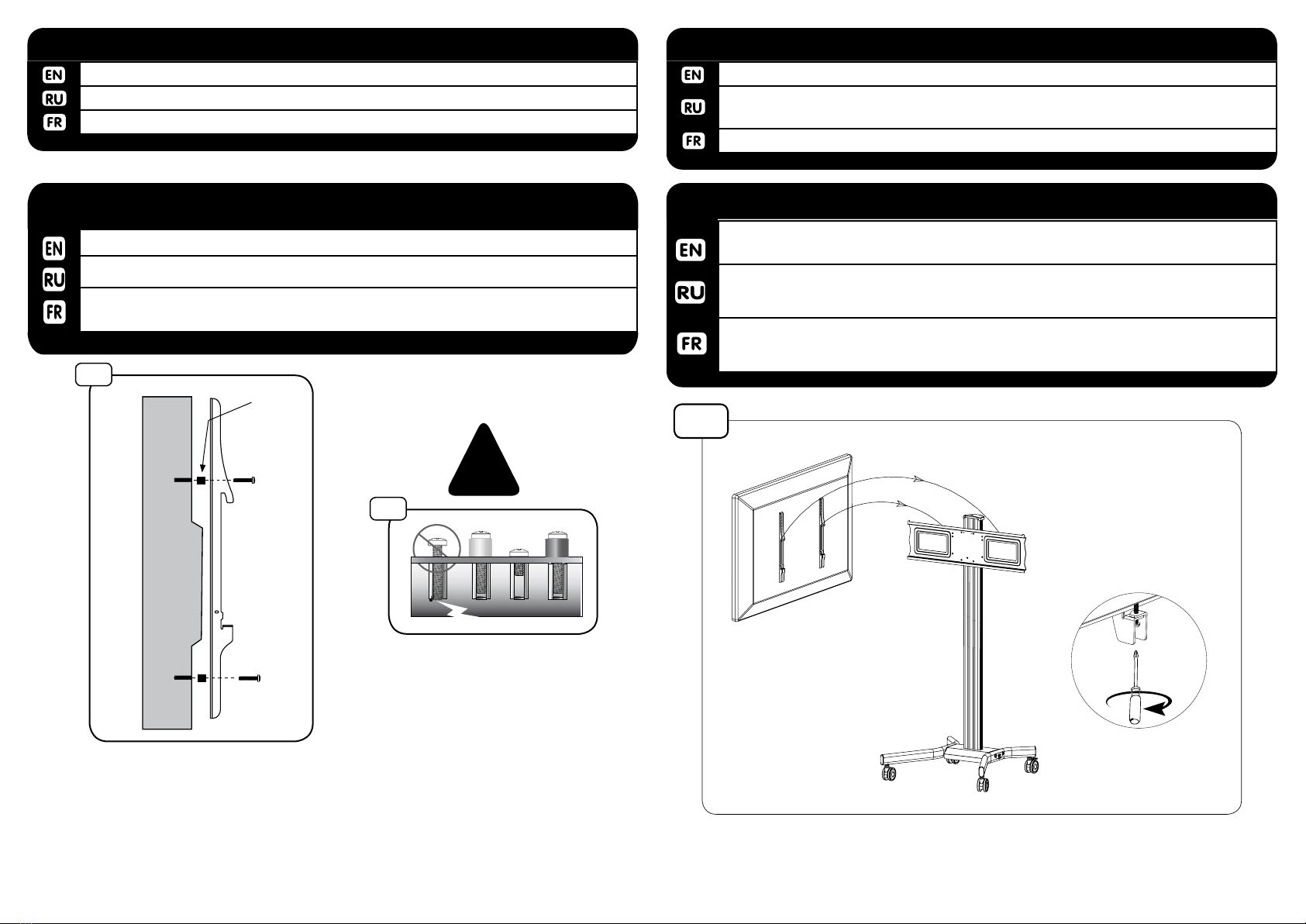

Hook top of bracket over the top of adapter plate then lower down and tilt toward extru-
sion. Using a screwdriver tighten securing screw to lock monitor in place.
Повесьте верхнюю часть кронштейна на верхнюю часть крепления, потяните вниз и
поверните по направлению к стойке.. Используйте отвертку, чтобы затянуть крепежные
винты и зафиксировать монитор на месте.
Accrocher le haut du support sur le support mural, puis plus bas et l’inclinaison vers le mur. En
utilisant un tournevis serrer les vis de xation pour verrouiller suivre en place.
5HANG TV
5

6M63-0001
6-1
NN
A
MM
EE

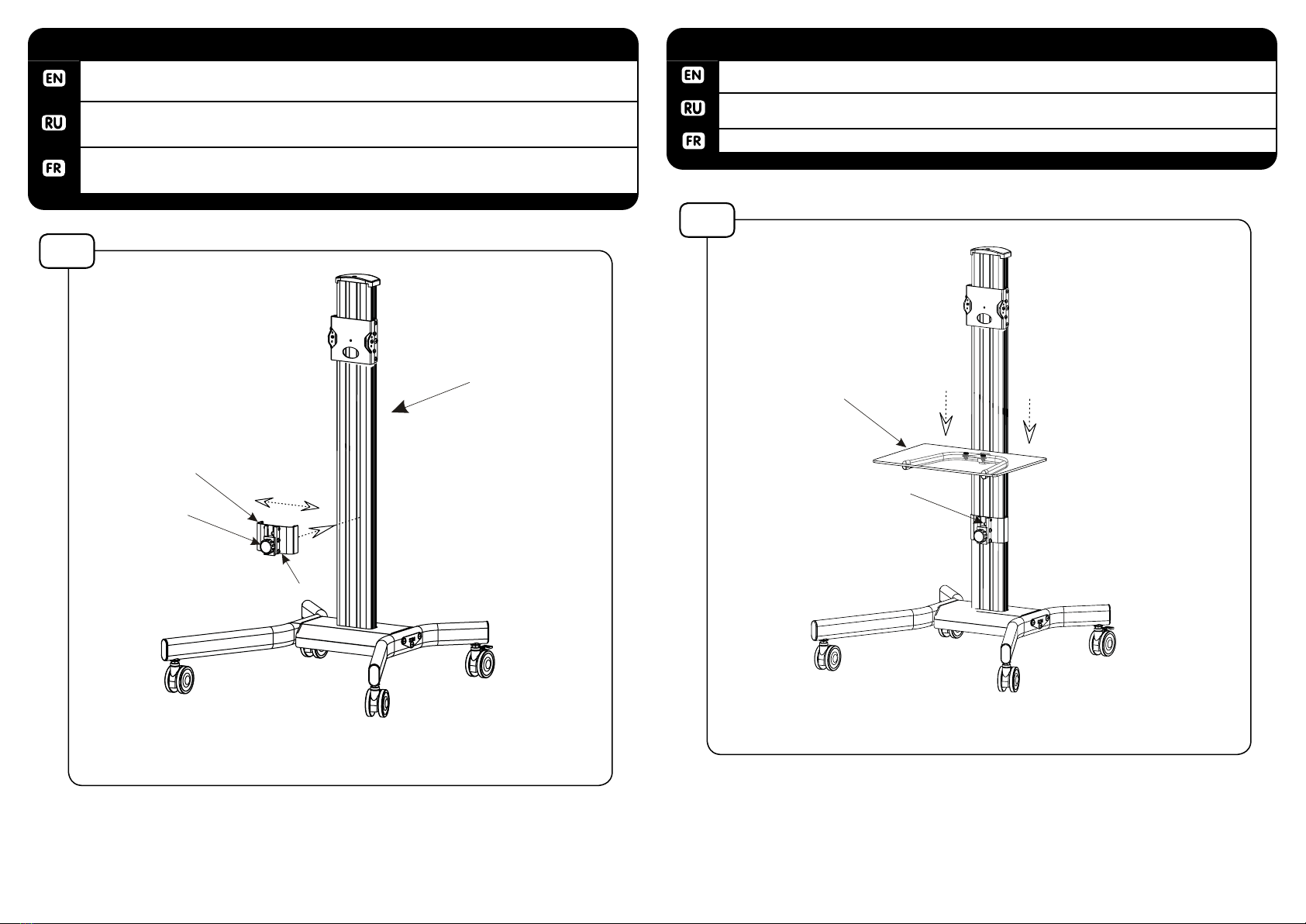

Insert shelf (FF) into shelf assembly and secure into place with set screw (RR).
Вставить полку (FF) в механизм полки (ЕЕ). Зафиксируйте винтами (RR).
Insérez étagère (FF) dans l’assemblage étagère et sécuriser en place avec la vis (RR).
SHELF ASSEMBLY INSTALLATION6-2
6-2
RR
FF
Spread apart shelf assembly (EE) and attach to extrusion (A). Tighten set screws (MM)
and knob (NN) to secure assembly into place.
Механизм полки (ЕЕ) присоедините к детали (А). Затяните винты (ММ) и
ручку (NN),чтобы зафиксировать в желаемом вертикальном положении.
Écartez l’assemblage étagère (EE) et le joindre à l’extrusion (A). Serrer la vis (MM) et le
bouton (NN) pour sécuriser l’assemblage en place.
SHELF ASSEMBLY INSTALLATION6-1

7
Congratulations on the purchase of this Wize product! e product you now have in your possession is
made of durable materials and is based on a design, every detail of which has been meticulously thought-
out. at is why Wize products are covered by a 10-year warranty against defects in materials or manufac-
turing.
Wize disclaims any liability for modications, improper installations, or installations over the specied
weight range. To the maximum extent permitted by law, Wize disclaims any other warranties, expressed
or implied, including warranties of tness for a particular purpose and warranties of merchantability.
Wize will not be liable for any damages arising out of the use of, or inability to use, Wize products. Wize
bears no responsibility for incidental or consequential damages. is includes, but is not limited to, any
labor charges for the repair of Wize products performed by anyone other than Wize.
Specications are subject to change without prior notice.
Благодарим вас за покупку данного продукта Wize! Этот продукт изготовлен из
прочных материалов и основан на дизайне, каждая деталь которого была тщательно
продумана. Продукты Wize обеспечены 10-летней гарантией от дефектов в производстве.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ МОГУТ БЫТЬ ИЗМЕНЕНЫ БЕЗ
ПРЕДВАРИТЕЛЬНОГО УВЕДОМЛЕНИЯ.
WARRANTY
Nous vous félicitons pour l’achat de ce produit Wize! Vous venez d’acquérir un produit réalisé
à partir de matériaux durables et d’une conception ingénieuse jusque dans les moindres détails.
Wize est ainsi en mesure de garantir ses produits pendant 10 ans contre les défauts de matéri-
aux et de fabrication.
Wize rejette toute responsabilité relativement à quelque problème pouvant être associé à une
modication d’un produit, à une mauvaise installation ou à une installation ne respectant pas
les limites de charge. Sous réserve des lois en vigueur, Wize réfute toute autre garantie expresse
ou implicite, notamment toute garantie de commercialisation ou de convenance à un usage
quelconque. Wize réfute toute responsabilité pour des dommages résultant de l’utilisation
ou de l’impossibilité d’utiliser des produits Wize. Wize réfute également toute responsabilité
pour quelque dommage accessoire ou indirect. Ceci s’applique notamment aux frais de main
d’oeuvre pour la réparation de produits Wize par une personne ne travaillant pas pour Wize.
Les spécications sont sujettes à changement sans préavis.
GARANTIE
ГАРАНТИЯ
M63-0001
www.wize-av.com
