COOKTOP VENTILATION HOOD
INSTALLATION GUIDE
SPECIFICATIONS, INSTALLATION, AND MORE

2 | Wolf Customer Care 800.222.7820
COOKTOP VENTILATION HOOD
Contents
3Cooktop Ventilation Hood
4Specications
6Installation
10 Troubleshooting
Features and specications are subject to change at any
time without notice. Visit wolfappliance.com/specs for the
most up-to-date information.
Important Note
To ensure this product is installed and operated as safely
and efciently as possible, take note of the following types
of highlighted information throughout this guide:
IMPORTANT NOTE highlights information that is especially
important.
CAUTION indicates a situation where minor injury or product
damage may occur if instructions are not followed.
WARNING states a hazard that may cause serious injury or
death if precautions are not followed.
IMPORTANT NOTE: Throughout this guide, dimensions in
parentheses are millimeters unless otherwise specied.
IMPORTANT NOTE: Save these instructions for the local
electrical inspector.

wolfappliance.com | 3

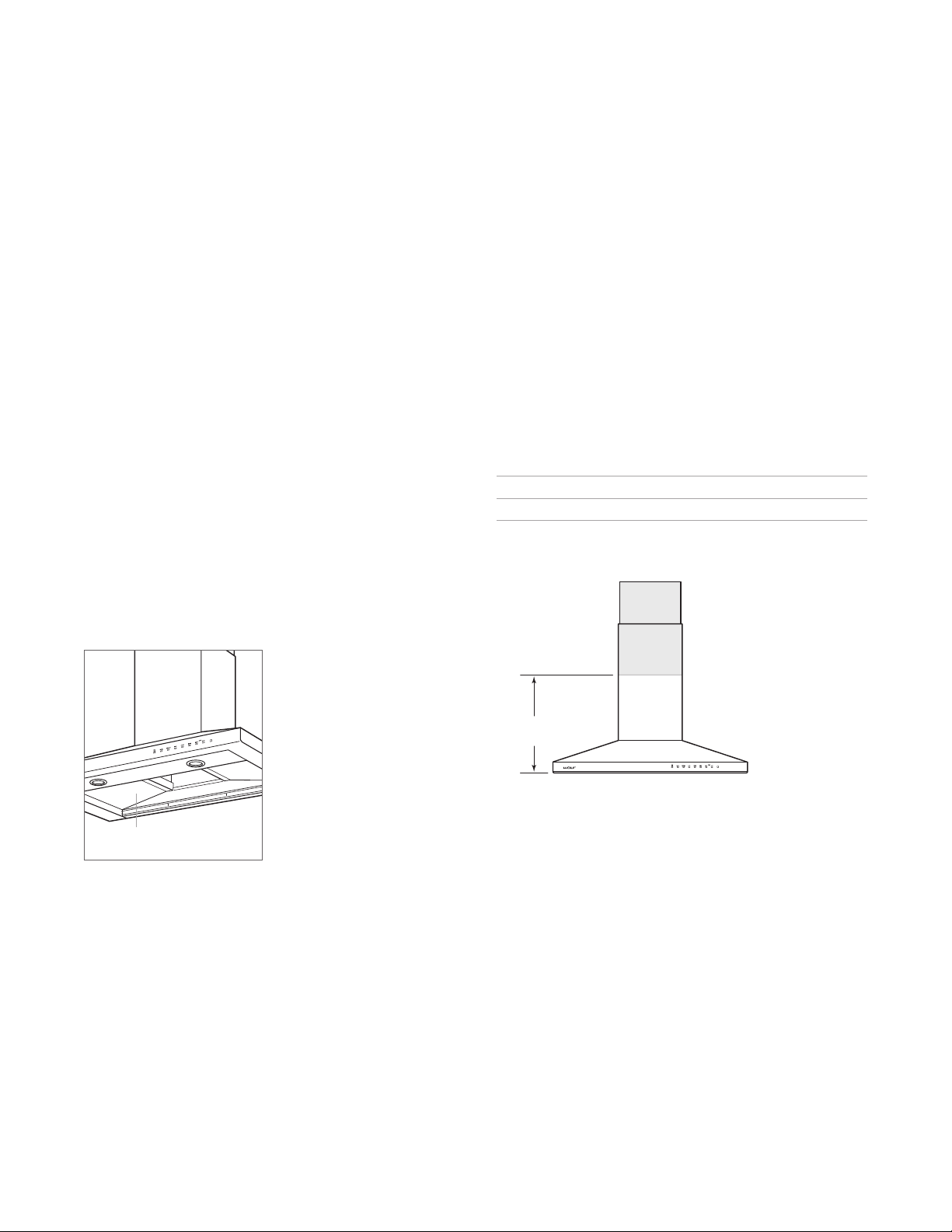

Product Information
Important product information, including the model and
serial number, are listed on the product rating plate. The
rating plate is located under the left side of the hood, above
the lters (lters must be removed). Refer to the illustration
below.
If service is necessary, contact Wolf Factory Certied
Service with the model and serial number. For the name of
the nearest Wolf Factory Certied Service or for questions
regarding the installation, visit the Support & Service
section of our website, wolfappliance.com, or call Wolf
Customer Care at 800-222-7820.
COOKTOP VENTILATION HOOD
Rating plate location
RATING PLATE
IMPORTANT INSTRUCTIONS
WARNING
TO REDUCE THE RISK OF FIRE, ELECTRIC
SHOCK, OR INJURY TO PERSONS, OBSERVE
THE FOLLOWING:
a) Installation work and electrical wiring must be
done by qualied person(s) in accordance with
all applicable codes and standards, including
re-rated construction.
b) Sufcient air is needed for proper combus-
tion and exhausting of gases through the ue
(chimney) of fuel burning equipment to prevent
back drafting. Follow the heating equipment
manufacturer’s guideline and safety standards
such as those published by the National Fire
Protection Association (NFPA), and the Amer-
ican Society for Heating, Refrigeration and Air
Conditioning Engineers (ASHRAE), and the
local code authorities.
c) When cutting or drilling into the wall or ceiling,
do not damage electrical wiring and other
hidden utilities.
d) Ducted fans must always be vented to the
outdoors.

4 | Wolf Customer Care 800.222.7820
Installation Requirements
Wolf cooktop ventilation hoods are recommended for
use with Wolf induction, electric, and gas cooktops and
integrated modules. For ranges and rangetops, a Wolf pro
ventilation hood is recommended.
These hoods have a telescopic chimney ue. A ue exten-
sion is available through an authorized Wolf dealer.
Installation of the cooktop hood should be 24" (610) to
36" (914) from the bottom of the hood to the countertop.
Wall and island hoods require an internal, in-line, or remote
blower assembly, available through an authorized Wolf
dealer. For local dealer information, visit the nd a show-
room section of our website, wolfappliance.com.
Consult a qualied HVAC professional for specic installa-
tion and ducting applications.

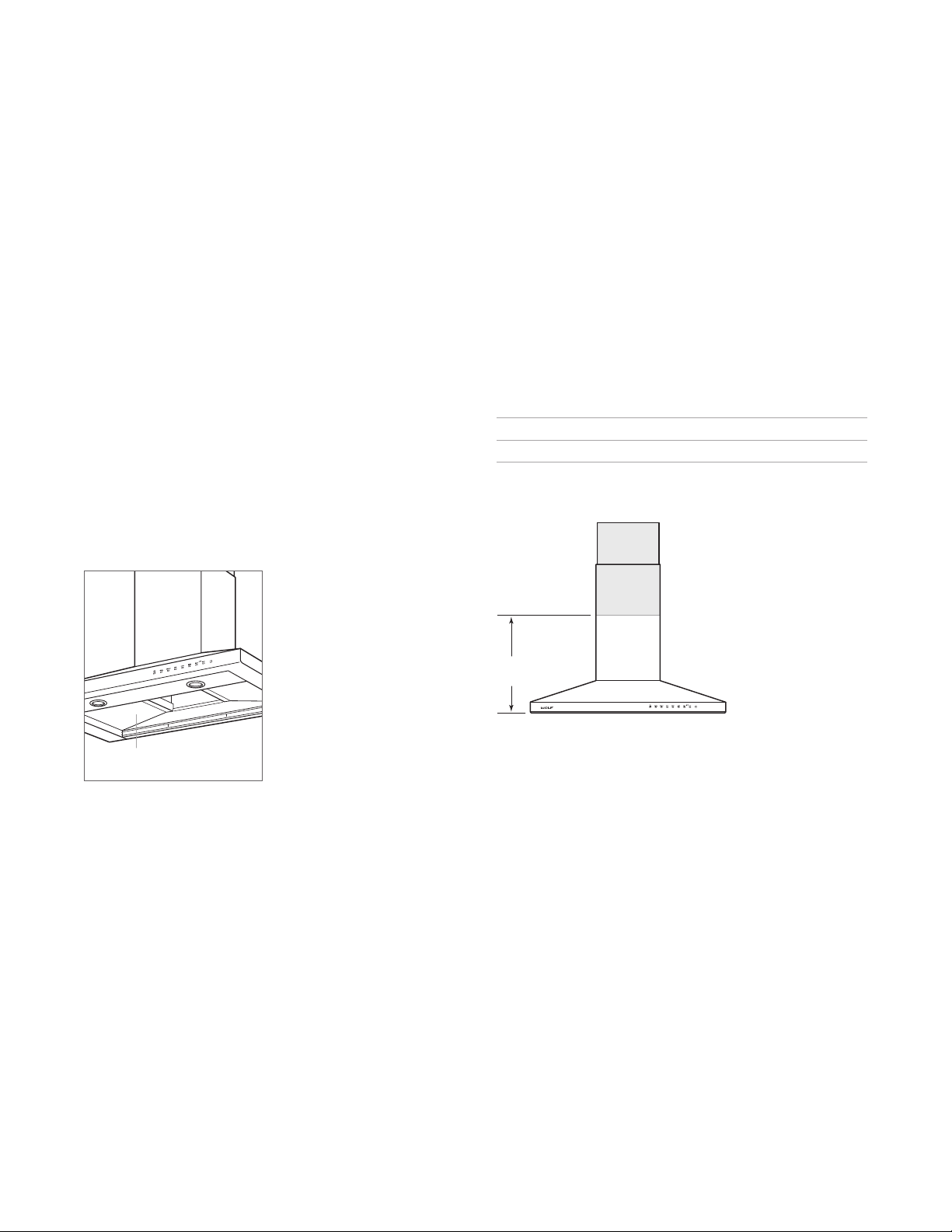

Electrical Requirements
Installation must comply with all applicable electrical codes.
For wall hoods, locate the electrical supply within the
shaded area shown in the illustration below. Allow a
minimum 12" (305) Romex®wire for connection. For island
hoods, locate the electrical supply on the ceiling inside the
top of the hood. Allow a minimum 6' (1.8 m) Romex®wire for
connection. A separate circuit servicing only this appliance
is required.
ELECTRICAL REQUIREMENTS
Electrical Supply grounded, 110/120 VAC, 60 Hz
Service 15 amp dedicated circuit
SPECIFICATIONS
E
18"
(457)
24"
(610) TO 36" (914) BOTTOM EDGE TO COUNTERTOP
LOCATE
ELECTRICAL
WITHIN
SHADED AREA
Electrical location—all wall hoods
Rating plate location
RATING PLATE

wolfappliance.com | 5
SPECIFICATIONS

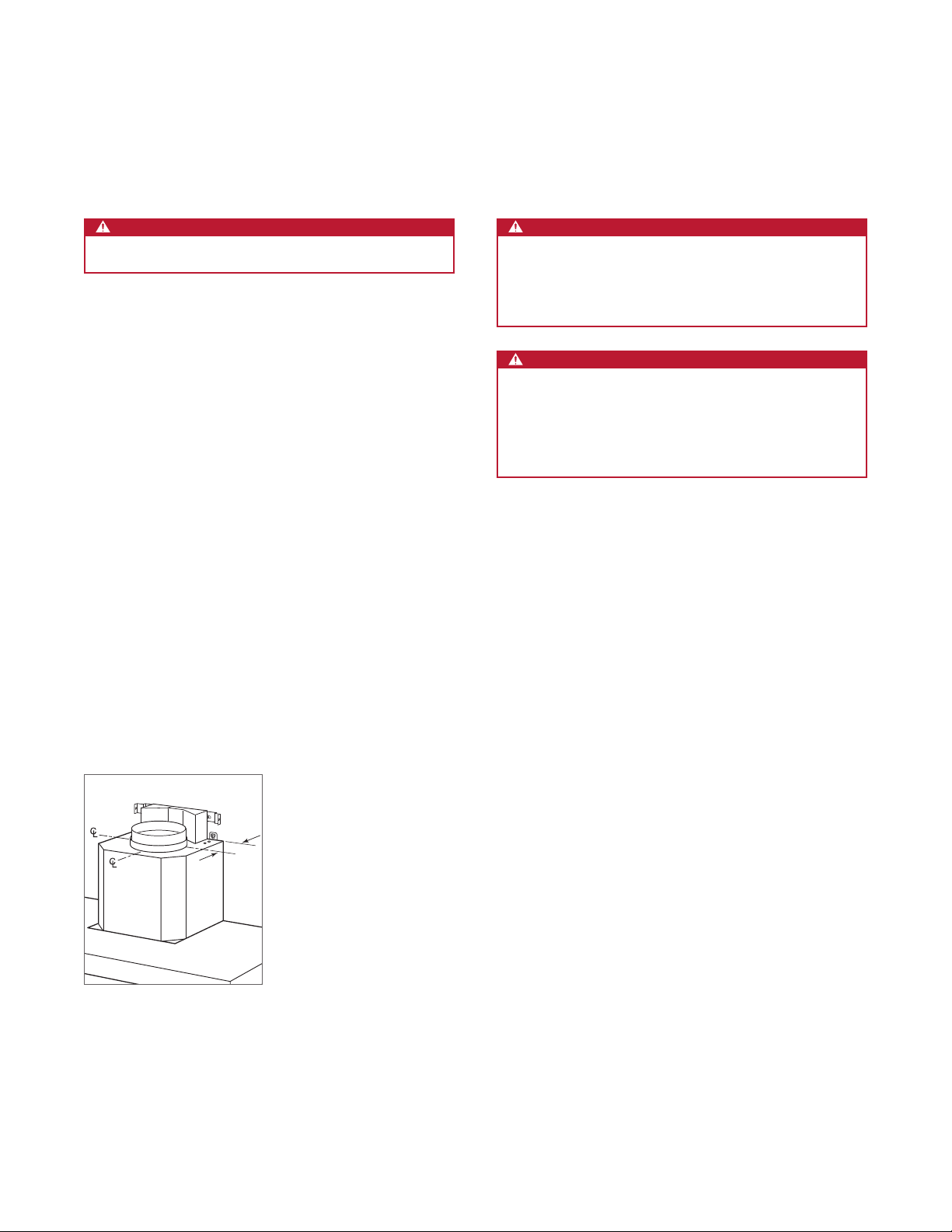

Ducting
WARNING
To reduce the risk of re, use only metal ducting.
IMPORTANT NOTE: Consult a qualied HVAC professional
for specic installation and ducting applications.
Cooktop ventilation hoods accommodate a 6" (152) round
duct. Use only rigid metal ducting.
A straight, short duct run is most effective and will ensure
proper performance. If the duct run exceeds 50' (15 m), a
higher CFM blower may be required to maintain proper air
ow. A remote blower installed on a short duct run may
increase the potential for noise.
Internal and in-line blowers require a roof or wall cap. Con-
nect ducting to the cap and work back towards the hood.
Use sheet metal screws and aluminum tape or high temper-
ature duct tape to seal joints between ducting sections.
Cooktop hoods include a backdraft damper. Local codes
may require the use of an additional backdraft and/or
make-up air damper. Contact your local HVAC professional
for specic requirements.
A make-up air damper is available through an authorized
Wolf dealer. For local dealer information, visit the nd a
showroom section of our website, wolfappliance.com.
CAUTION
To reduce the risk of re and to properly exhaust air,
be sure to duct air outside. Do not vent exhaust air
into spaces within walls or ceilings or into attics, crawl
spaces, or garages.
CAUTION
To reduce the risk of re and electrical shock, only
install this range hood with remote blower models
rated a maximum of 3A suitable for use with solid state
speed control or internal blowers manufactured by
Wolf, “Blower—300 CFM” or “Blower—600 CFM”.
43/4"
(121)
Vertical discharge

6 | Wolf Customer Care 800.222.7820
INSTALLATION
2Place the mounting tabs over the mounting screws. Use
the leveling adjustment screws to ensure the hood is
level. Refer to the illustration below.
3Place the backdraft damper on the round discharge then
install 6" (152) round metal ducting (not provided) to the
damper and seal with aluminum tape.
4Mount the electrical box to the wall using the screws
provided.
5Insert the power supply from the home and the cord
provided into the electrical box.
6Make electrical connections and install the cover.
7Insert the plug into the receptacle on the top of the hood.
8Secure the upper chimney ue to the mounting brackets
using the screws provided. Refer to the illustration
below. Place the lower chimney ue over the upper, then
lower until it rests on the hood.

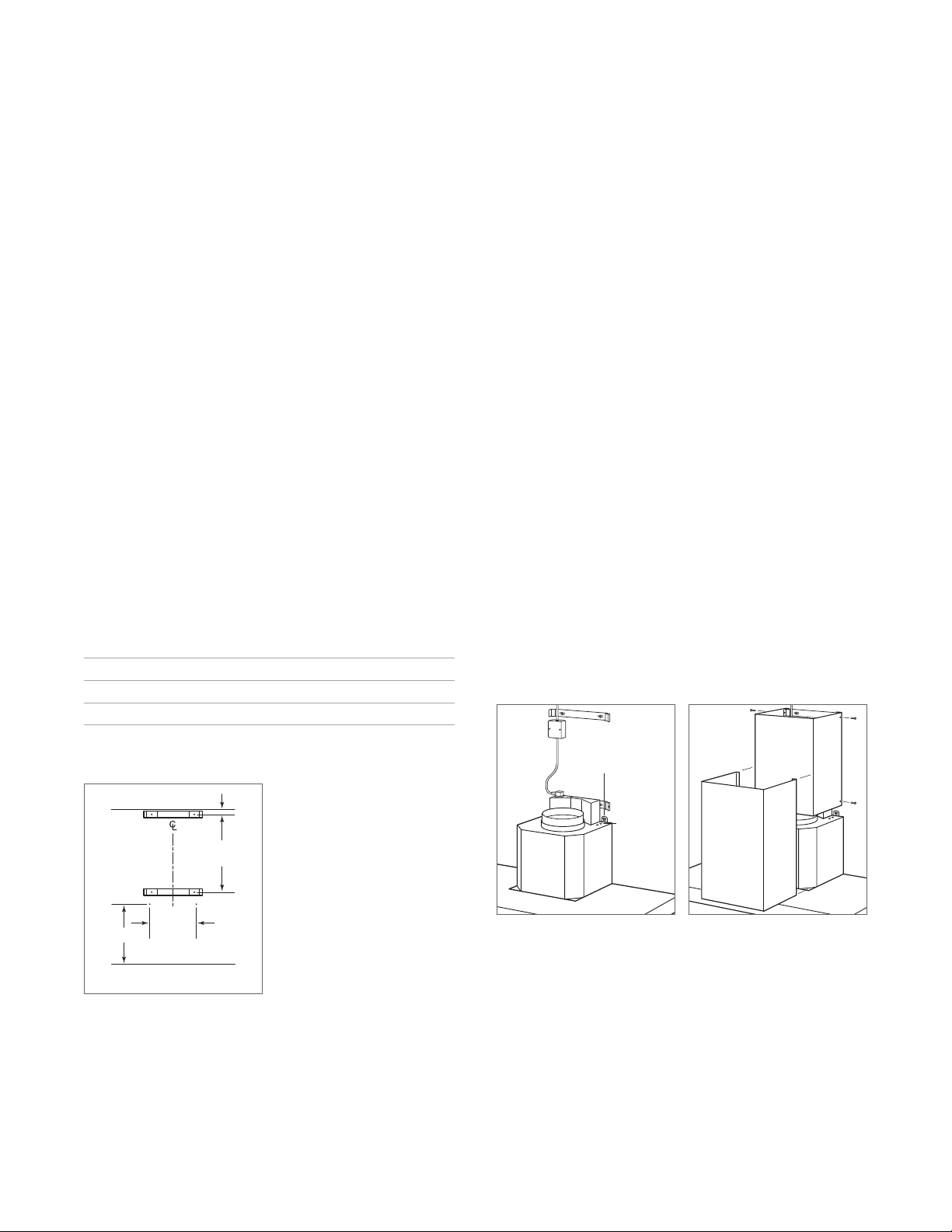

Installation
WALL HOOD
IMPORTANT NOTE: The hood is wired for an internal
blower. If an in-line or remote blower will be used, refer to
In-Line/Remote Blower Wiring on page 9.
If an internal blower will be used, install the blower prior
to mounting the hood. Refer to page 8 for internal blower
installation.
1Mark the centerline for the location of the two mounting
holes using dimensions shown in the chart and illustra-
tion below. Additional wall framing is recommended
in this location. If wall framing is not available, the use
of wall anchors is recommended. Install the mounting
screws so there is approximately 1/4"(6) gap between
the screw head and the wall. Position the two mounting
brackets for the chimney ue, then install using two
mounting screws per bracket. Refer to the illustration
below.
MOUNTING LOCATION A
Black Hood 123/4"(324)
Stainless Hood 163/8"(416)
Glass Hood 129/16"(319) MOUNTING
TAB
LEVELING
SCREW
Mount and level hood Install telescopic ue
BOTTOM OF HOOD
CEILING
A
91/8"
(232)
171/16"
(433)
3/4"
(19)
Mounting location

wolfappliance.com | 7
INSTALLATION
5Slide the upper chimney ue onto the support frame and
attach to the support frame using the screws provided.
Refer to the illustration below. Slide the lower chimney
ue over the upper and temporarily secure in this posi-
tion using adhesive tape.
6Raise the hood to the support frame and connect the
hood to the support frame with the four screws provided.
Refer to the illustration below.
7Insert the two prong connector from the hood into the
receptacle on the support frame.
8Mount the electrical box to the wall using the support.
9Insert the power supply from the home into the electrical
box.
10 Make electrical connections and install the cover.
11 Insert the plug into the receptacle on the top of the hood.
12 Once wiring connections are complete, remove the
adhesive tape securing the lower chimney ue, then
lower until it rests on the hood.
WARNING
Failure to install the screws or xing device in accor-
dance with these instructions may result in electrical
hazards.
Installation

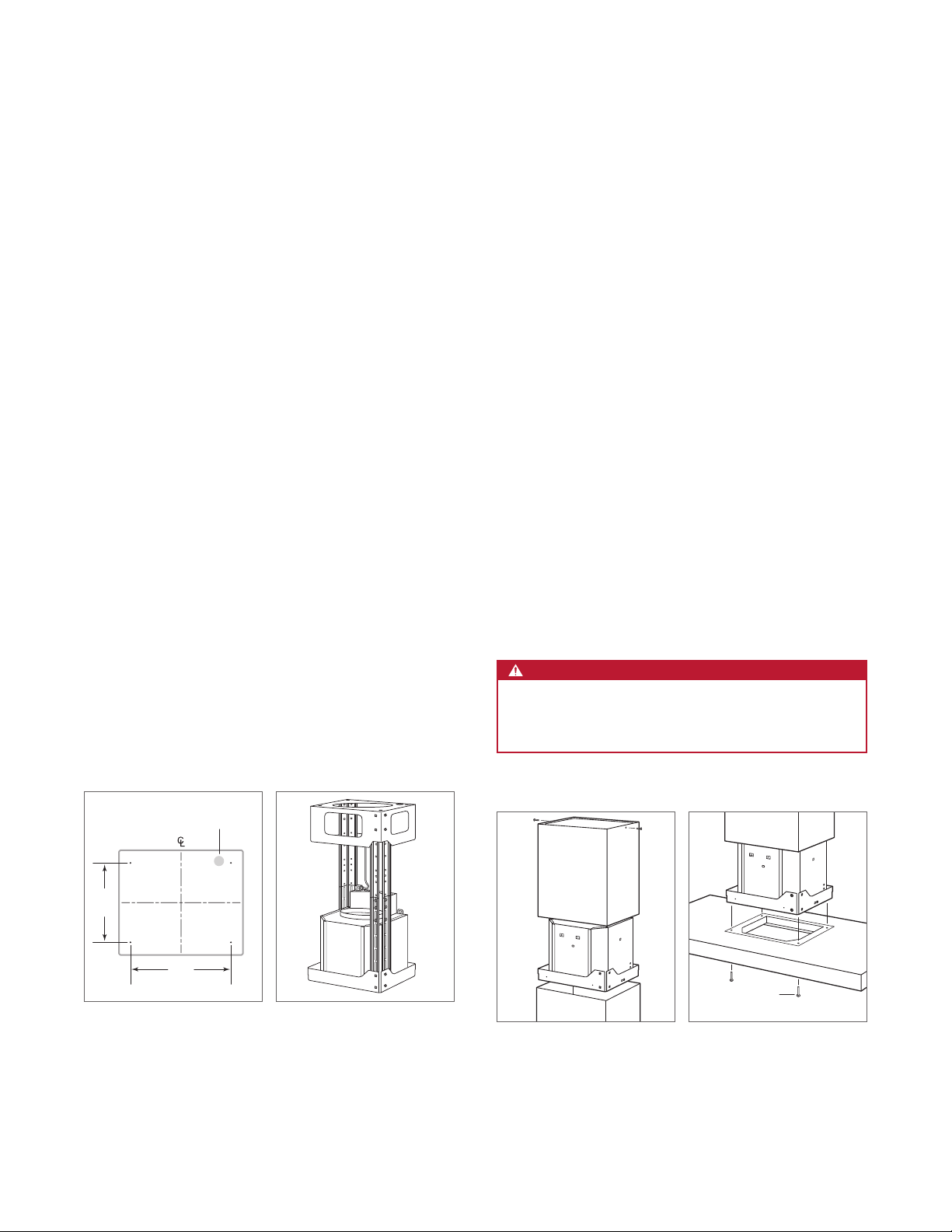

ISLAND HOOD
IMPORTANT NOTE: The hood is wired for an internal
blower. If an in-line or remote blower will be used, refer to
In-Line/Remote Blower Wiring on page 9.
If an internal blower will be used, install the blower prior
to mounting the hood. Refer to page 8 for internal blower
installation.
1Mark the centerline for the location of the four mounting
holes using dimensions shown in the illustration below.
Use the template provided to mark the mounting support
locations, then use a 11/4" drill bit to create a hole for the
electrical power supply.
2Place the four mounting screws into the ceiling, then
position the support frame on those screws. Once the
support frame is in place, tighten the screws.
3Determine the desired height of the support frame and
adjust the height by removing the four screws. Once
the desired height is achieved, reinstall and tighten the
screws.
4Place the damper on the support frame then attach
ducting to the damper.
85/8"
(219)
ELECTRICAL
LOCATION
11"
(279)
Mounting location Support frame
MOUNTING
SCREW
UPPER
FLUE
MOUNTING
SCREW
Install telescopic ue Mount hood

8 | Wolf Customer Care 800.222.7820
Installation
INTERNAL BLOWER
IMPORTANT NOTE: The blower must be installed and
plugged in prior to making the electrical connection to the
hood.
For models with a bottom panel, the panel must be removed
prior to installing the blower. Refer to the illustration below.
1Remove the lters.
2For model VW30S, remove the screw cover and screw to
remove the spacer. Refer to the illustration below.
3Insert the three-prong plug from the blower wire into the
hood receptacle. Refer to the illustration.
4Insert the blower by aligning the round discharge on the
blower with the discharge on the hood.
5Insert the plug from the blower wire into the receptacle
on the blower. Refer to the illustration.
6Secure the blower to the hood using the two mounting
screws provided.
7For model VW30S, install the spacer, screw, and cover.
INSTALLATION
RECEPTACLE RECEPTACLE
MOUNTING
SCREW
Hood receptacle Mount blower
TA B
SPACER
Bottom panel removal Spacer removal (model VW30S)

wolfappliance.com | 9
INSTALLATION
Wiring Connections

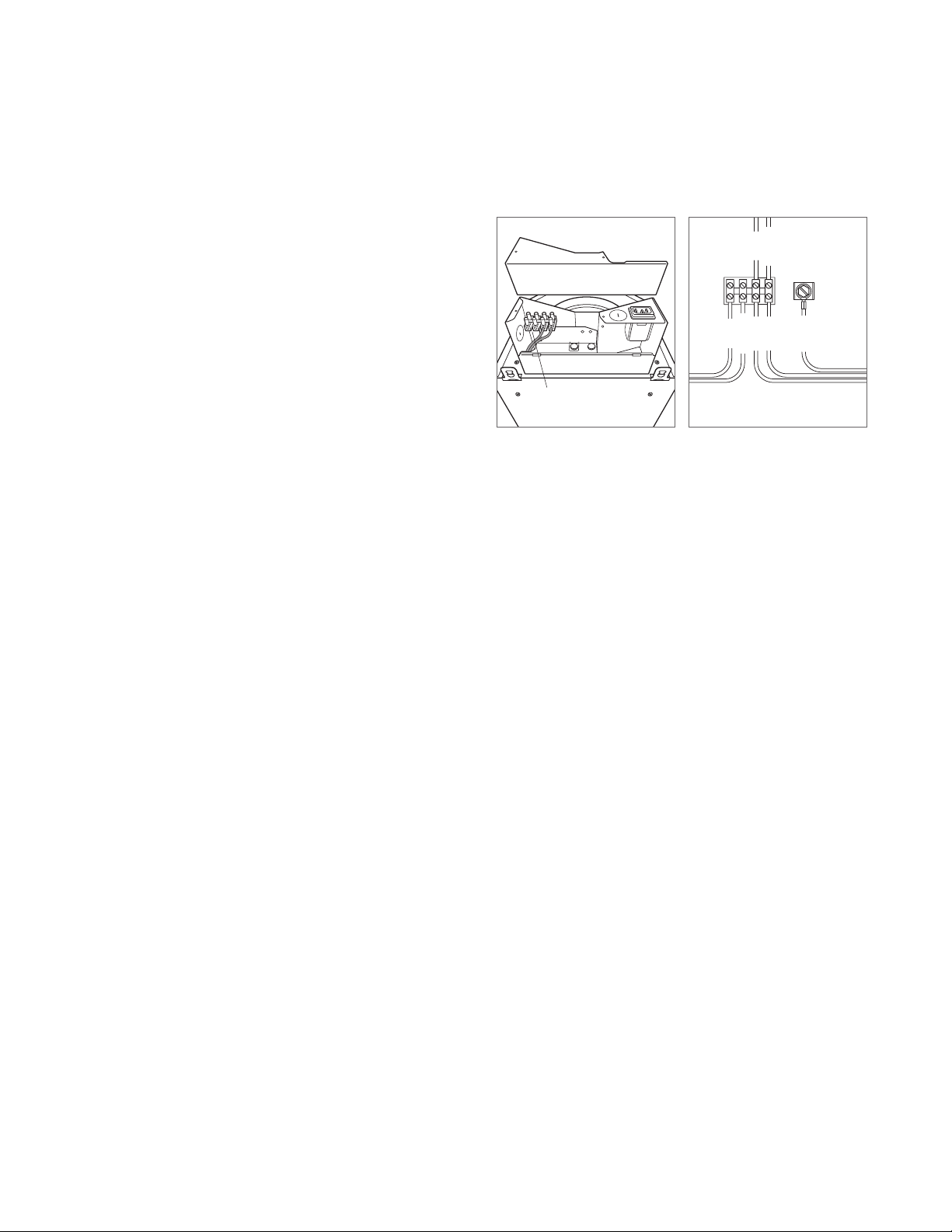

IN-LINE / REMOTE BLOWER WIRING
1Remove the top cover of the electrical box by extracting
the two screws. Refer to the illustration.
2Remove one of the round knockouts using a at blade
screwdriver.
3The terminal block is wired for an internal blower. For
in-line and remote blowers, the existing blue and brown
wires must be removed and placed in the two left posi-
tions to accommodate the in-line or remote blower wire.
Refer to the illustration.
4Insert Romex®wire from the in-line or remote blower
through the knockout and secure using an approved
cord stain relief.
5Connect white to blue, black to brown and green to the
ground screw. Refer to the illustration.
6Verify all wires are secure and not pinched between the
cover, and install the cover.
MOVE
WIRES HERE
WHITE
BLACK
GREEN
GROUND
BLUE
BROWN
TO IN-LINE/REMOTE
BLOWER
BLUE
BROWN
Wiring location In-line/remote blower wiring

10 | Wolf Customer Care 800.222.7820
Troubleshooting
IMPORTANT NOTE: If the ventilation hood does not operate
properly, follow these troubleshooting steps:
•Verify electrical power is supplied to the ventilation hood.
•Verify proper wiring connections.
•If the ventilation hood does not operate properly, contact
Wolf Factory Certied Service. Do not attempt to repair
the hood. Wolf is not responsible for service required to
correct a faulty installation.
TROUBLESHOOTING

wolfappliance.com | 11
Sub-Zero, Sub-Zero & Design, Sub-Zero & Snowake Design, Dual Refrigeration, The Living Kitchen, Great American Kitchens The Fine Art of Kitchen Design, Wolf, Wolf &
Design, Wolf Gourmet, W & Design, red colored knobs, Cove, and Cove & Design are registered trademarks and service marks of Sub-Zero Group, Inc. and its subsidiaries.
All other trademarks are property of their respective owners in the United States and other countries.

2 | Atención al cliente de Wolf 800.222.78200
CAMPANA DE VENTILACIÓN PARA ESTUFAS
Contenido
3Campana de ventilación para estufas
4Especicaciones
6Instalación
10 Resolución de problemas
Las características y especicaciones están sujetas a
cambios sin previo aviso. Visite wolfappliance.com/specs
para obtener la información más actualizada.
Aviso importante
Para garantizar que este producto se instale y opere de
la forma más segura y eciente posible, tome nota de los
siguientes tipos de información resaltada en esta guía:
AVISO IMPORTANTE señala la información que es
especialmente importante.
PRECAUCIÓN indica una situación en la que se pueden
sufrir heridas leves o provocar daños al producto si no se
siguen las instrucciones.
ADVERTENCIA indica peligro de que se produzcan heridas
graves o incluso la muerte si no se siguen las precauciones.
AVISO IMPORTANTE: En toda esta guía, las dimensiones
entre paréntesis son milímetros, a menos que se especique
lo contrario.
AVISO IMPORTANTE: Guarde estas instrucciones para el
inspector eléctrico local.

wolfappliance.com | 3
Información del producto
La información importante del producto, incluido el modelo
y número de serie de la unidad, se encuentra en la placa de
datos del producto, que está debajo del costado izquierdo
de la campana, encima de los ltros (se deben retirar los
ltros). Consulte la siguiente ilustración.
Si necesita servicio, póngase en contacto con el servicio
autorizado de Wolf y tenga a mano el modelo y el número
de serie. Para obtener los datos del centro de servicio
autorizado de Wolf más cercano o si tiene preguntas acerca
de la instalación, visite la sección de Soporte y Servicio de
nuestro sitio web, wolfappliance.com o llame a la línea de
atención al cliente de Wolf al 800-222-7820.
CAMPANA DE VENTILACIÓN PARA ESTUFAS
Ubicación de la placa de datos
PLACA
DE DATOS
INSTRUCCIONES IMPORTANTES
ADVERTENCIA
PARA REDUCIR EL RIESGO DE INCENDIO,
DESCARGA ELÉCTRICA O LESIONES A
LAS PERSONAS, TOME LAS SIGUIENTES
PRECAUCIONES:
a) Una persona calicada debe realizar el
trabajo de instalación y cableado eléctrico de
conformidad con todos los códigos y normas
aplicables, incluyendo la de construcción a
prueba de fuego.
b) Se necesita suciente aire para permitir una
combustión y escape de gases adecuados
por el tubo de chimenea del equipo quemador
de combustible para evitar que se produzcan
llamaradas. Siga las directrices del fabricante
del equipo de calefacción y las normas
de seguridad como las publicadas por la
Asociación Nacional de Protección contra
Incendios (NFPA, por sus siglas en inglés) y la
Sociedad Estadounidense de Ingenieros en
Calefacción, Refrigeración y Aire Acondicionado
(ASHRAE, por sus siglas en inglés) y los
códigos de las autoridades locales.
c) Al cortar o perforar la pared o el techo, no dañe
el cableado eléctrico ni otros servicios ocultos.
d) Los ventiladores con conductos siempre
deben descargarse hacia el exterior.

4 | Atención al cliente de Wolf 800.222.78200
Requisitos de instalación
Se recomienda utilizar las campanas de ventilación con
estufas de inducción, eléctricas y de gas y módulos
integrados Wolf. Se recomienda una campana de
ventilación Wolf pro en estufas y hornillas.
Estas campanas tienen un tubo de chimenea telescópico.
Una extensión del tubo de chimenea está disponible a
través de un distribuidor autorizado de Wolf.
La instalación de la campana para estufa se debe realizar
entre 24" (610) y 36" (914) de distancia desde la parte inferior
de la campana a la encimera.
Las campanas para paredes e islas requieren que se instale
un extractor interno, en línea o remoto, que se puede
obtener a través de un distribuidor autorizado de Wolf.
Para obtener más información acerca de los distribuidores
locales, visite la sección para encontrar una sala de
exposición de nuestro sitio web, wolfappliance.com.
Consulte a un profesional de climatización calicado para la
instalación especíca y las aplicaciones de conductos.
Instalación eléctrica
La instalación debe cumplir con todos los códigos
eléctricos vigentes.
En el caso de las campanas de pared, ubique la
alimentación eléctrica dentro del área sombreada que se
muestra en la siguiente ilustración. Deje como mínimo un
cable Romex®de 12" (305) para la conexión. En el caso de
campanas para islas, ubique la alimentación eléctrica en el
techo dentro de la parte superior de la campana. Deje como
mínimo un cable Romex®de 6' (1.8 m) para la conexión.
Es necesario un circuito independiente que dé servicio
únicamente a este aparato.
REQUISITOS ELÉCTRICOS
Suministro eléctrico Con conexión a tierra, 110/120 VCA, 60 Hz
Servicio Circuito dedicado de 15 amperes
ESPECIFICACIONES
E
18"
(457)
24" (610) A 36" (914) DESDE EL BORDE INFERIOR A LA ENCIMER
A
LOCATE
ELECTRICAL
WITHIN
SHADED AREA
Ubicación eléctrica: todas las campanas de pared
Ubicación de la placa de datos
PLACA
DE DATOS

wolfappliance.com | 5
ESPECIFICACIONES
Conductos
ADVERTENCIA
Para reducir el riesgo de incendio, utilice solamente
conductos metálicos.
AVISO IMPORTANTE: Consulte a un profesional de
climatización calicado para la instalación especíca y las
aplicaciones de conductos.
Las campanas de ventilación para estufas admiten un
conducto redondo de 6" (152). Utilice solamente conductos
metálicos rígidos.
Los tramos de conductos cortos y rectos son más efectivos
y garantizarán un desempeño adecuado. Si el tramo de
conducto supera las 50' (15 m), se puede necesitar un
extractor CFM más alto para mantener un ujo de aire
adecuado. La instalación de un extractor remoto en un
tramo de conducto corto puede aumentar el ruido.
Los extractores internos y en línea necesitan una rejilla
de techo o de pared. Conecte los conductos a la rejilla y
trabaje hacia la campana. Utilice tornillos de metal y cinta
de aluminio o cinta para conductos de alta temperatura
para sellar las uniones entre las secciones de conductos.
Las campanas para cocina incluyen una compuerta de
contraujo de aire. Es posible que los códigos locales exijan
que se utilice una compuerta adicional de contraujo o
aire renovable. Comuníquese con un profesional local de
climatización para conocer los requisitos especícos.
Una compuerta de aire renovable está disponible a través
de un distribuidor autorizado de Wolf. Para obtener más
información acerca de los distribuidores locales, visite la
sección para encontrar una sala de exposición de nuestro
sitio web, wolfappliance.com.
PRECAUCIÓN
Para reducir el riesgo de incendio y extraer el aire de
manera apropiada, asegúrese de dirigir el aire hacia
el exterior. No ventile el aire del escape en espacios
cerrados por paredes o techos, áticos, espacios
angostos o garajes.
PRECAUCIÓN
Para reducir el riesgo de incendio y descargas
eléctricas, instale solamente esta campana con los
modelos de extractores que tengan una capacidad
máxima de 3A y que sean adecuados para utilizarlos
con los controles de velocidad de estado sólido o
los extractores internos “Extractor—300 CFM” o
“Extractor—600 CFM” fabricados por Wolf.
43/4"
(121)
Descarga vertical

6 | Atención al cliente de Wolf 800.222.78200
INSTALACIÓN
2Coloque las lengüetas de montaje sobre los tornillos.
Utilice tornillos de ajuste de nivel para asegurarse de
que la campana esté nivelada. Consulte la siguiente
ilustración.
3Coloque el amortiguador de retroceso en la descarga
redonda, luego instale conductos metálicos redondos
de 6 "(152) (no provistos) en el amortiguador y selle con
cinta de aluminio.
4Monte la caja eléctrica en la pared usando los tornillos
provistos.
5Inserte la fuente de alimentación de la casa y el cable
provisto en la caja eléctrica.
6Haga las conexiones eléctricas e instale la cubierta.
7Inserte el enchufe en el receptáculo en la parte superior
de la cubierta.
8Fije la chimenea de la chimenea superior a los soportes
de montaje con los tornillos suministrados. Consulte
la siguiente ilustración. Coloque la chimenea de la
chimenea inferior sobre la superior, luego bájela hasta
que descanse sobre el capó.
Instalación
CAMPANA DE PARED
AVISO IMPORTANTE: La campana está cableado para un
extractor interno. Si se utilizan una línea en o extractor
remoto, consulte cableado del extractor en línea/remoto en
la página 9.
Si se va a utilizar un extractor interno, instálelo antes de
montar la campana. Consulte la página 8 para obtener
información sobre instalación de extractores internos.
1Marque la línea central para ubicar los dos oricios de
montaje según las dimensiones que se muestran en la
tabla e ilustración a continuación. En esta ubicación se
recomienda una estructura de pared. Si no se dispone
de una estructura de pared, se recomienda utilizar los
anclajes de pared. Instale los tornillos de montaje de tal
forma que haya un espacio de 1/4"(6) aproximadamente
entre la cabeza del tornillo y la pared. Ubique los dos
soportes de montaje del tubo de chimenea y luego
instálelos con dos tornillos de montaje por soporte.
Consulte la siguiente ilustración.
UBICACIÓN DEL MONTAJE A
Campana negra 123/4"(324)
Campana inoxidable 163/8"(416)
Campana de vidrio 129/16"(319)
PARTE INFERIOR DE LA CAMPANA
TECHO
A
91/8"
(232)
171/16"
(433)
3/4"
(19)
Ubicación del montaje
MOUNTING
TAB
LEVELING
SCREW
Monte y nivele la campana Instale el tubo telescópico
TABLA DE
MONTAJE
TORNILLO
DE
NIVELACIÓN

wolfappliance.com | 7
INSTALACIÓN
5 Deslice el tubo de chimenea superior sobre el marco
de soporte y je el marco de soporte con los tornillos
incluidos. Consulte la siguiente ilustración. Deslice el
tubo de chimenea inferior sobre el superior y asegúrelo
temporalmente en su posición con cinta adhesiva.
6Levante la campana hacia el marco de soporte y
conecte la campana al marco de soporte con los cuatro
tornillos incluidos. Consulte la siguiente ilustración.
7Introduzca el conector de dos clavijas de la campana en
el tomacorriente del marco de soporte.
8Monte la caja eléctrica en la pared utilizando el soporte.
9Inserte la fuente de alimentación de la casa en la caja
eléctrica.
10 Haga las conexiones eléctricas, e instale la cubierta.
11 Inserte el enchufe en el receptáculo en la parte superior
de la cubierta.
12 Una vez que termine las conexiones eléctricas, retire la
cinta adhesiva que sostiene el tubo de chimenea inferior
y luego bájelo hasta que se apoye sobre la campana.
ADVERTENCIA
Si no se instalan los tornillos o el dispositivo de jación
de acuerdo con estas instrucciones se pueden generar
riesgos eléctricos.
Instalación
CAMPANA PARA ISLAS
AVISO IMPORTANTE: La campana está cableado para un
extractor interno. Si se utilizan una línea en o extractor
remoto, consulte cableado del extractor en línea/remoto en
la página 9.
Si se va a utilizar un extractor interno, instálelo antes de
montar la campana. Consulte la página 8 para obtener
información sobre instalación de extractores internos.
1 Marque la línea central para ubicar los cuatro oricios
de montaje según las dimensiones que se muestran en
la ilustración a continuación. Utilice la plantilla que viene
incluida para marcar la ubicación de los soportes de
montaje y con una broca de taladro de 11/4" perfore un
oricio para la alimentación eléctrica.
2Coloque los cuatro tornillos de montaje en el techo y
luego ubique el marco de soporte sobre estos tornillos.
Una vez que el marco de soporte esté en su lugar,
apriete los tornillos.
3Determine la altura deseada del marco de soporte y
ajuste la altura retirando los cuatro tornillos. Una vez que
se logre la altura deseada, vuelva a instalar y asegure los
tornillos.
4Coloque la compuerta sobre el marco de soporte y luego
una los conductos a la compuerta.
8
5/8
"
(219)
UBICACIÓN
ELÉCTRICA
11"
(279)
Ubicación del montaje Marco de soporte
MOUNTING
SCREW
UPPER
FLUE
TORNILLO
DE MONTAJE
Instale el tubo telescópico Instale la campana

8 | Atención al cliente de Wolf 800.222.78200
Instalación
EXTRACTOR INTERNO
AVISO IMPORTANTE: El extractor debe ser instalado
y conectado antes de hacer la conexión eléctrica a la
campana.
Para modelos con un panel inferior, el panel debe retirarse
antes de instalar el soplador. Consulte la siguiente
ilustración.
1Retirar los ltros.
2Para el modelo VW30S, retire la tapa del tornillo y el
tornillo para quitar el espaciador. Consulte la siguiente
ilustración.
3Introduzca el enchufe de tres clavijas del cable del
extractor en el tomacorriente de la campana. Consulte la
ilustración.
4 Introduzca el extractor alineando el escape circular del
extractor con el escape de la campana.
5 Introduzca el enchufe del cable del extractor en el
tomacorriente del extractor.
Consulte la ilustración.
6Asegure el extractor a la campana con los dos tornillos
de montaje que vienen incluidos.
7Para el modelo VW30S, instale el espaciador, el tornillo y
la cubierta.
INSTALACIÓN
TOMACORRIENTE TOMACORRIENTE
TORNILLO
DE MONTAJE
Tomacorriente de la campana Instale el extractor
TA B
SPACER
Desmontaje del panel inferior Separador de espaciadores
(modelo VW30S)
LENGÜETA
ESPACIADOR

wolfappliance.com | 9
INSTALACIÓN
Conexiones de cableado
CABLEADO DEL EXTRACTOR EN LÍNEA / REMOTO
1Retire la cubierta superior de la caja eléctrica extrayendo
los dos tornillos. Consulte la ilustración.
2Retire uno de los oricios redondos con un
destornillador de punta plana.
3El bloque de terminales está cableado para un soplador
interno. Para los sopladores en línea y remotos, los
cables azul y marrón existentes deben retirarse y
colocarse en las dos posiciones de la izquierda para
acomodar el cable del soplador en línea o remoto.
Consulte la ilustración.
4Inserte el cable Romex®del soplador en línea o remoto
a través del agujero ciego y asegúrelo con un alivio de
manchas aprobado para cables.
5Conecte el blanco al azul, el negro al marrón y el verde al
tornillo de tierra. Consulte la ilustración.
6Verique que todos los cables estén seguros y que no
estén atrapados entre la cubierta, e instale la cubierta.
MOVE
WIRES HERE
BLANCO
NEGRO
VERDE
TIERRA
AZUL
MARRÓN
AL EXTRACTOR EN
LÍNEA O REMOTO
AZUL
MARRÓN
Ubicación del cableado Cableado del extractor
en línea/remoto
MUEVA LOS
CABLES AQUÍ

10 | Atención al cliente de Wolf 800.222.78200
Resolución de problemas
AVISO IMPORTANTE: Si la campana de ventilación no
funciona correctamente, siga estos pasos para resolver los
problemas:
•Compruebe que la campana de ventilación tiene
corriente eléctrica.
•Compruebe que las conexiones de cableado estén
correctas.
•Si la campana de ventilación no funciona correctamente,
póngase en contacto con el centro de servicio
autorizado de Wolf. No intente reparar la campana. Wolf
no es responsable del servicio necesario para corregir
una instalación defectuosa.
RESOLUCIÓN DE PROBLEMAS
